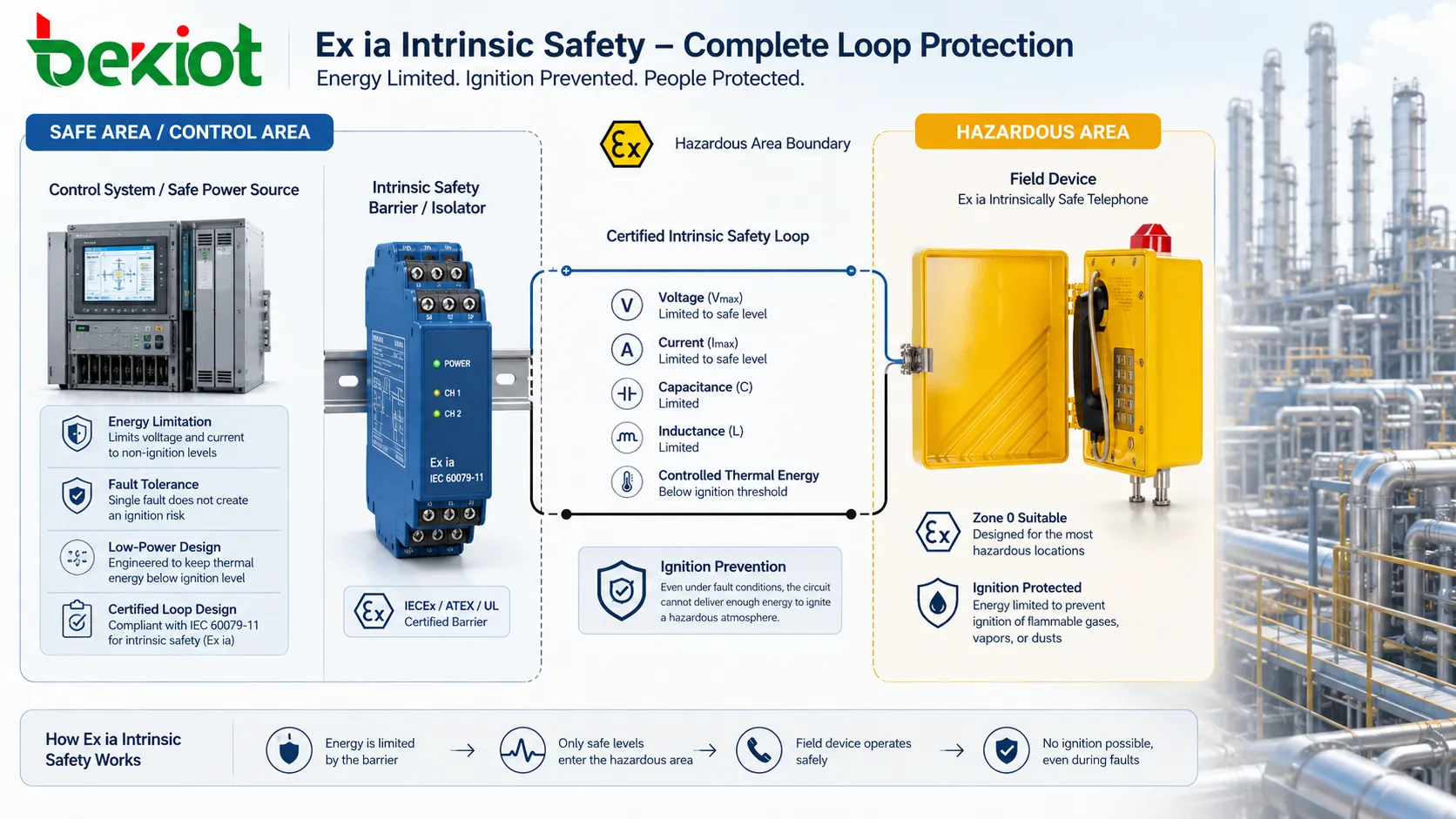

Le principe de protection de la sécurité intrinsèque

La sécurité intrinsèque repose sur un principe préventif : l’énergie électrique et thermique doit être maintenue sous le niveau capable d’enflammer une atmosphère dangereuse. Au lieu de contenir une explosion après l’inflammation, elle réduit l’énergie d’allumage disponible dans le circuit. Elle convient donc aux appareils de faible puissance, circuits de signal, capteurs, terminaux de communication, boucles de commande, instruments de mesure et équipements de terrain utilisés en présence de gaz ou de poussières explosibles.

Le terme « Ex i » désigne la sécurité intrinsèque comme mode de protection contre les explosions. La lettre placée après « i » indique le niveau de protection. Parmi les niveaux courants, « ia » est le niveau le plus élevé pour les atmosphères gazeuses et doit rester sûr même avec des hypothèses de défaut plus sévères. C’est pourquoi les équipements Ex ia sont souvent associés à la Zone 0, où une atmosphère explosive peut être présente en continu, longtemps ou fréquemment.

Contrairement à la protection antidéflagrante, qui utilise une enveloppe résistante pour contenir une explosion interne, la sécurité intrinsèque agit sur la tension, le courant, la capacité, l’inductance, l’échauffement et l’énergie stockée. Les composants, câbles, barrières et appareils de terrain doivent être considérés comme un système. Un appareil peut être certifié intrinsèquement sûr, mais la boucle complète doit rester installée et maintenue selon les conditions certifiées.

Cette approche système est un point fondamental. Un appareil de terrain certifié, raccordé avec une mauvaise longueur de câble, une barrière inadaptée, une alimentation non conforme ou un appareil associé non approuvé, peut ne plus respecter le concept de protection prévu. La sécurité intrinsèque est donc à la fois une discipline de conception produit et une discipline d’installation.

Comment lire le marquage

Un marquage Ex ia contient plusieurs niveaux d’information. Chaque partie indique la méthode de protection, l’adéquation à la zone dangereuse, la classification gaz ou poussière, la limite de température et le niveau de protection de l’équipement. Il ne doit pas être lu comme un seul mot, mais décodé étape par étape avant la sélection ou l’installation.

Dans un exemple simplifié comme « Ex ia IIC T4 Ga », « Ex » indique un équipement destiné aux atmosphères explosives, « ia » indique la sécurité intrinsèque de niveau « a », « IIC » désigne le groupe de gaz, « T4 » la classe de température et « Ga » le niveau de protection de l’équipement. Dans un marquage de type ATEX, ces informations peuvent être complétées par le groupe et la catégorie, par exemple « II 1G », selon le système de certification et les exigences régionales.

Le groupe de gaz est important car tous les gaz n’ont pas la même sensibilité à l’inflammation. IIA, IIB et IIC représentent une sévérité croissante, IIC couvrant généralement les gaz les plus faciles à enflammer comme l’hydrogène et l’acétylène. Un équipement certifié IIC est en général utilisable pour IIB et IIA si toutes les autres conditions sont compatibles, mais la sélection doit suivre le certificat exact et les exigences d’installation.

La classe de température indique la catégorie de température maximale de surface dans des conditions définies. Elle doit être inférieure à la température d’inflammation de l’atmosphère dangereuse présente sur site. Par exemple, T4 correspond à une classe de surface qui doit être vérifiée par rapport au gaz ou à la vapeur concerné. Cette classe n’est pas optionnelle ; elle fait partie de la logique de prévention de l’inflammation.

Le niveau de protection de l’équipement, comme Ga, Gb ou Gc pour les gaz, permet de relier l’équipement à la classification de zone et au niveau de risque. Ex ia est normalement associé au niveau gaz le plus élevé, Ga, lorsque le certificat l’autorise. Toutefois, le marquage complet, les annexes du certificat, les paramètres d’entité et les plans d’installation doivent toujours être vérifiés.

Pourquoi « ia » est un niveau supérieur

La lettre « a » dans Ex ia désigne le plus haut niveau de sécurité intrinsèque. Son importance vient de la tolérance aux défauts. Un équipement Ex ia doit rester incapable de provoquer une inflammation en fonctionnement normal et dans les conditions de défaut spécifiées, y compris plusieurs défauts comptabilisables selon le cadre normatif. Il est donc plus exigeant que les niveaux inférieurs utilisés dans des zones moins sévères.

Dans la pratique, la différence entre ia, ib et ic ne se voit pas forcément de l’extérieur. Deux appareils peuvent se ressembler, mais leur conception interne, les distances entre composants, les éléments de protection, la limitation d’énergie, le comportement thermique et l’analyse de défaut peuvent être très différents. Ex ia exige une évaluation plus stricte car il doit rester sûr dans des hypothèses de défaut plus difficiles.

C’est pourquoi Ex ia est souvent utilisé lorsque la présence d’atmosphère dangereuse est la plus sévère. En atmosphère gazeuse, la Zone 0 correspond au risque le plus élevé de présence continue ou fréquente de gaz explosif. Un niveau adapté à la Zone 0 doit offrir une marge très importante contre l’inflammation, car l’équipement peut être exposé au gaz en fonctionnement normal.

Les niveaux inférieurs peuvent rester adaptés à d’autres zones. Ex ib est généralement associé à la Zone 1 / EPL Gb, où un gaz explosif peut apparaître occasionnellement en fonctionnement normal. Ex ic est plutôt associé à la Zone 2 / EPL Gc, où le gaz n’est pas attendu en fonctionnement normal ou n’apparaît que brièvement. Le niveau correct dépend de la classification de zone, pas d’une préférence.

Ex ia doit être choisi parce que la zone dangereuse exige ce niveau de protection, et non parce qu’il paraît simplement plus sûr dans une fiche technique.

Le rôle des cadres IEC, IECEx et ATEX

La sécurité intrinsèque est souvent abordée à travers des systèmes de certification internationaux et régionaux. IEC 60079-11 est la norme technique clé pour la protection par sécurité intrinsèque « i » dans la série IEC 60079. Elle définit les exigences de construction et d’essai pour les appareils intrinsèquement sûrs et les appareils associés destinés aux atmosphères explosives. Pour les projets internationaux, IECEx sert de système de conformité fondé sur les normes IEC.

ATEX est le cadre réglementaire européen pour les équipements et systèmes de protection destinés aux atmosphères explosives. Il utilise des groupes et catégories comme II 1G, II 2G et II 3G pour les gaz, correspondant à différents niveaux d’aptitude aux zones. Les marquages IECEx et ATEX ne sont pas identiques, mais ils apparaissent souvent ensemble sur les produits destinés aux marchés internationaux.

Pour l’utilisateur, la question pratique consiste à lire ensemble le certificat et le marquage. Un appareil peut comporter des informations ATEX et IECEx. Le marquage ATEX peut indiquer le groupe, la catégorie et le type d’atmosphère, tandis que le marquage IECEx montre le concept Ex, le groupe de gaz, la classe de température et le niveau de protection. Les deux doivent être compatibles avec l’environnement d’installation.

Il faut également rappeler que les normes évoluent. Les équipes projet doivent vérifier l’édition applicable, les obligations légales locales, la documentation de l’organisme notifié ou certificateur et les conditions du certificat. Une explication générale du marquage aide à comprendre la structure, mais le certificat reste la source d’autorité pour les limites d’application exactes.

Dans les achats et les revues d’ingénierie, les normes ne doivent pas être traitées comme de simples références décoratives. Elles définissent comment le produit a été évalué, dans quelle zone il peut entrer, quelles conditions de câblage s’appliquent et quelles limites l’installateur doit respecter. Pour Ex ia, cela est crucial car le câblage de terrain et les appareils associés influencent toute la boucle de sécurité.

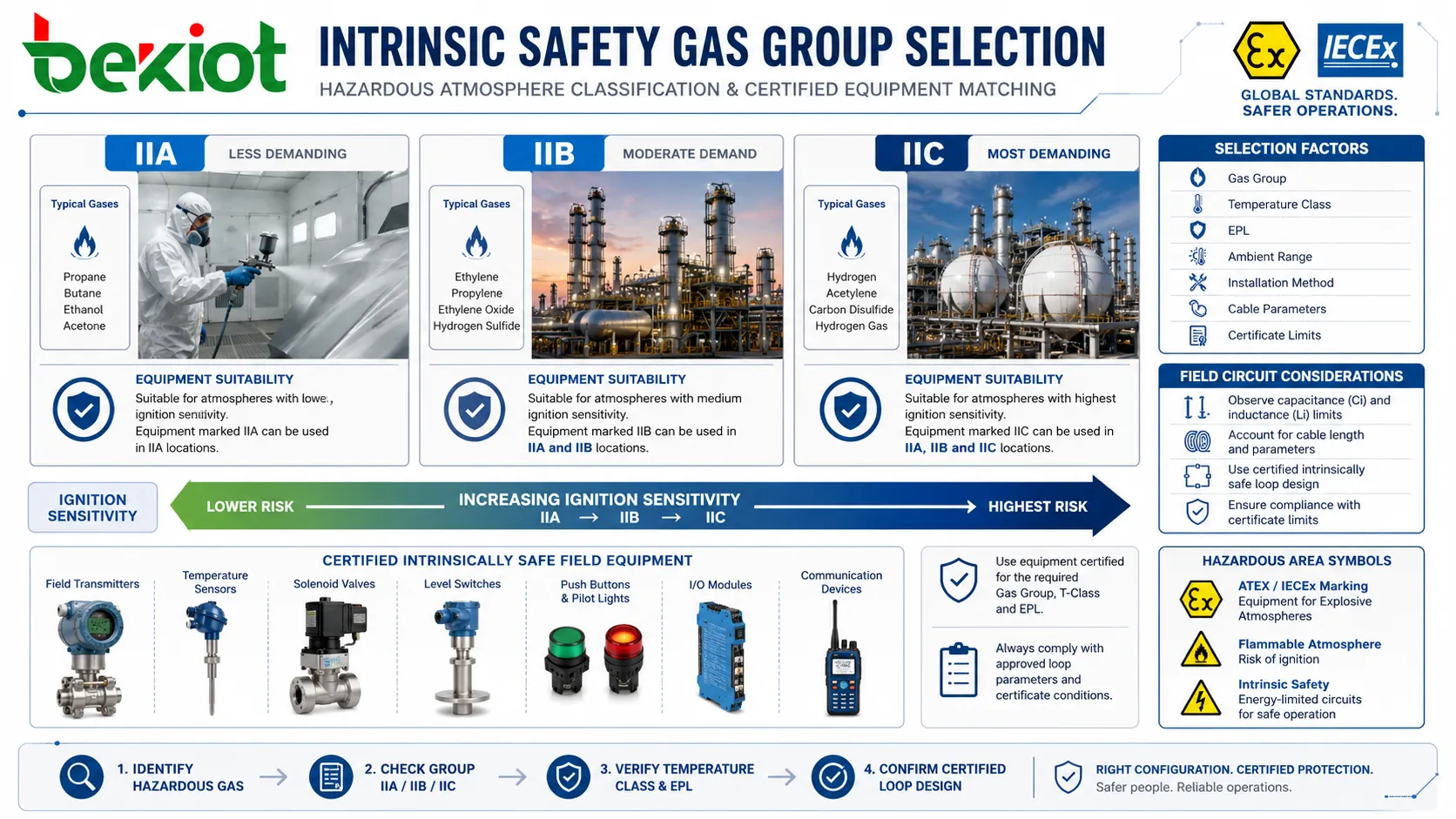

Groupes de gaz et sensibilité à l’inflammation

La classification des groupes de gaz est l’un des critères les plus pratiques pour choisir un équipement Ex ia. Les gaz et vapeurs explosibles diffèrent par leur énergie d’inflammation, leur propagation de flamme et leurs caractéristiques d’explosion. La classification permet d’adapter la capacité de protection de l’équipement à l’atmosphère où il sera installé.

Pour les industries de surface, les groupes sont généralement IIA, IIB et IIC. IIA représente des gaz moins faciles à enflammer, IIB un groupe plus exigeant et IIC le groupe le plus sévère de ces catégories. L’hydrogène et l’acétylène sont des exemples typiques associés au niveau IIC. Un équipement marqué IIC a été évalué pour le groupe le plus exigeant de cette structure.

Le groupe de gaz ne suffit toutefois pas pour choisir. La classe de température, l’EPL, la plage de température ambiante, la méthode d’installation, les paramètres de câble et les limites du certificat doivent aussi être vérifiés. Un équipement peut avoir le bon groupe de gaz mais rester inadapté si sa classe de température est insuffisante ou si l’installation dépasse les paramètres d’entité.

Dans les projets réels, l’information sur le groupe de gaz provient généralement des documents de classification de zones, de l’analyse de sécurité procédé, des fiches de données de sécurité ou des spécifications d’ingénierie. L’équipe de sélection ne doit pas deviner à partir du seul secteur. Une installation pétrochimique, une zone batteries, un stockage de gaz, une cabine de peinture, un laboratoire ou une plateforme offshore peuvent contenir des gaz différents.

Pour les circuits de communication et de contrôle intrinsèquement sûrs, le groupe de gaz influence les valeurs admissibles de capacité et d’inductance. La longueur et le type de câble peuvent donc déterminer si la boucle reste dans les limites certifiées. C’est une autre raison pour laquelle la sélection Ex ia doit inclure le marquage produit et la conception de boucle.

Classe de température et maîtrise de l’inflammation thermique

La sécurité intrinsèque est souvent associée à la prévention des étincelles, mais la maîtrise thermique est tout aussi importante. Un équipement installé en atmosphère dangereuse ne doit pas atteindre une température de surface capable d’enflammer le gaz ou la vapeur environnante. La classe de température définit la catégorie de température maximale de surface dans des conditions données.

Les classes de température sont généralement exprimées de T1 à T6, T6 correspondant à la température maximale de surface la plus basse et T1 à la plus élevée. Une température maximale plus basse est plus restrictive et peut être nécessaire pour des gaz à faible température d’inflammation. La bonne classe dépend de la matière dangereuse présente, pas seulement du type d’équipement.

Pour les circuits Ex ia, le comportement thermique est évalué avec la limitation d’énergie électrique. Les résistances, semi-conducteurs, fusibles, batteries, connecteurs et dispositifs de protection ne doivent pas atteindre des températures dangereuses en conditions normales et de défaut définies. L’évaluation de certification couvre donc les risques d’étincelle et de surface chaude.

La plage de température ambiante compte aussi. Un appareil certifié pour une plage standard peut être inadapté aux installations extérieures très chaudes, chambres froides, sites désertiques, plateformes offshore ou armoires industrielles mal ventilées. Si l’environnement dépasse la plage certifiée, la classe de température peut ne plus être valable.

En maintenance, la sécurité thermique ne doit pas être compromise par une réparation non autorisée, un remplacement de composant, une ventilation bloquée, une enveloppe endommagée ou des accessoires non approuvés. Même si la sécurité intrinsèque limite surtout l’énergie de circuit, toute modification du comportement thermique peut affecter la conformité.

Niveaux de protection d’équipement et aptitude aux zones

L’EPL, ou niveau de protection d’équipement, fournit une méthode structurée pour faire correspondre la capacité de protection au risque de zone dangereuse. Pour les gaz, les niveaux courants sont Ga, Gb et Gc. Ga représente un très haut niveau de protection, Gb un haut niveau et Gc un niveau renforcé pour les zones de risque moindre. Ex ia est normalement associé à Ga lorsque le certificat le permet.

La classification de zone décrit la fréquence attendue d’une atmosphère explosive. La Zone 0 indique une présence continue, longue ou fréquente de gaz explosif. La Zone 1 indique une présence occasionnelle probable en fonctionnement normal. La Zone 2 indique que le gaz n’est pas probable en fonctionnement normal ou ne persiste que peu de temps.

Dans de nombreuses interprétations pratiques, Ex ia / Ga convient aux Zones 0, 1 et 2 gaz lorsque toutes les autres conditions de marquage concordent. Ex ib / Gb s’applique généralement aux Zones 1 et 2. Ex ic / Gc s’applique généralement à la Zone 2. La décision finale doit respecter le certificat, le code local et les documents de classification du site.

Les catégories ATEX expriment une aptitude similaire par des catégories 1G, 2G et 3G pour les gaz. La catégorie 1G correspond à la Zone 0, 2G à la Zone 1 et 3G à la Zone 2. Pour les poussières, les catégories et zones sont différentes et ne doivent pas être mélangées avec les marquages gaz.

Comprendre EPL et aptitude de zone évite deux erreurs courantes. La première est d’installer un équipement au niveau insuffisant dans une zone plus dangereuse. La seconde est de surspécifier sans vérifier que la boucle complète et les accessoires sont également conformes. Un marquage élevé sur un appareil ne rend pas automatiquement toute l’installation appropriée.

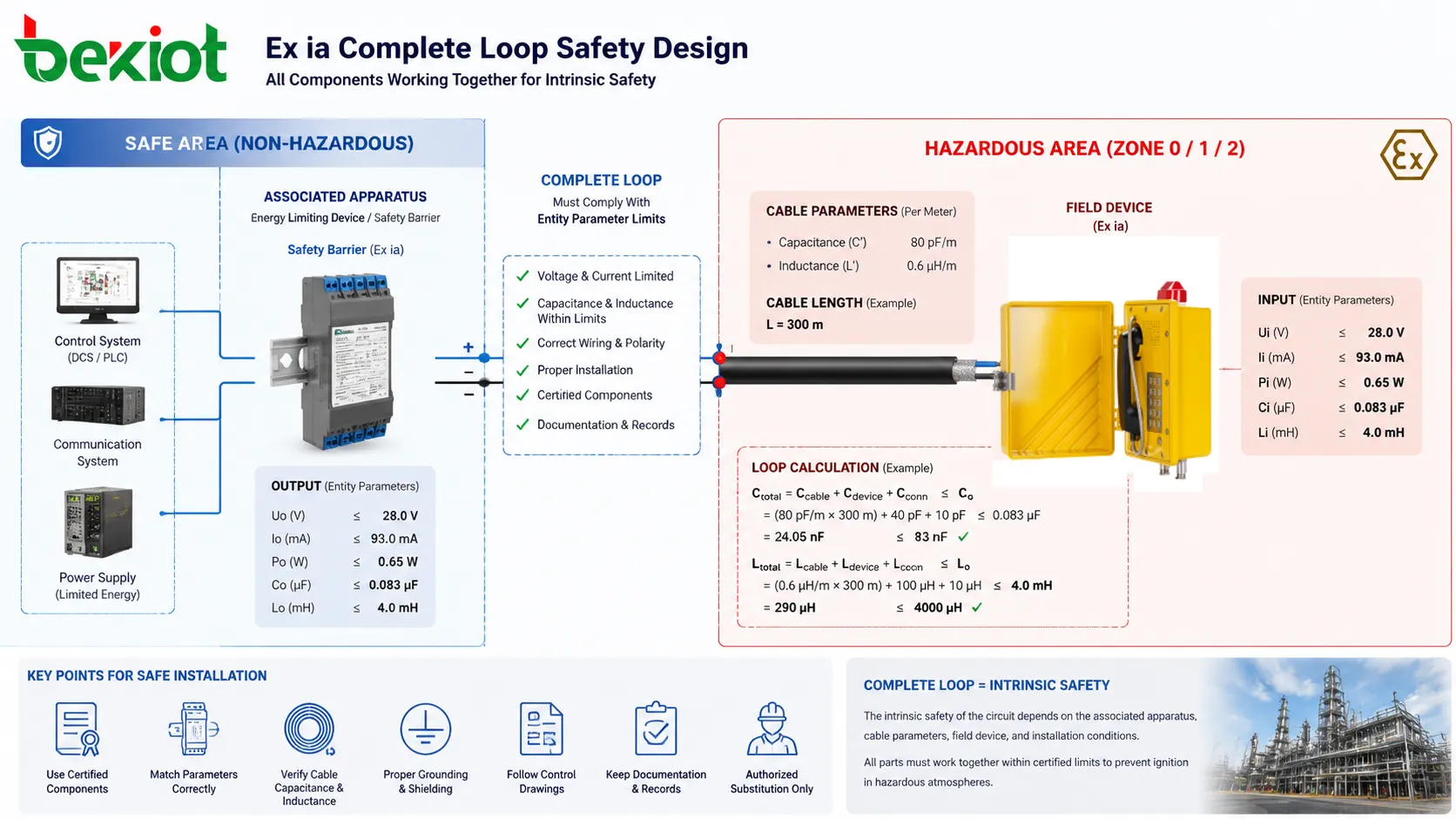

Appareils associés, barrières et sécurité de boucle complète

La sécurité intrinsèque dépend souvent de plus que l’appareil de terrain lui-même. Beaucoup d’installations Ex ia utilisent des appareils associés, tels que barrières de sécurité, isolateurs galvaniques, modules d’interface intrinsèquement sûrs ou dispositifs certifiés de limitation d’énergie. Ces composants, installés en zone sûre ou dans une autre enveloppe protégée, limitent l’énergie envoyée vers le circuit de zone dangereuse.

L’appareil associé définit les paramètres de sortie maximaux : tension, courant, puissance, capacité et inductance. L’appareil de terrain définit ses paramètres d’entrée et conditions de raccordement. Le câble ajoute capacité et inductance. La boucle complète doit rester dans les limites certifiées. Si le câble est trop long ou possède des caractéristiques inadéquates, le système peut dépasser les valeurs permises même si les appareils pris séparément sont certifiés.

C’est pourquoi la documentation de sécurité intrinsèque comprend souvent paramètres d’entité, plans de contrôle, schémas de boucle et notes d’installation. Les ingénieurs doivent comparer les sorties de l’appareil associé avec les entrées de l’appareil de terrain, puis intégrer les paramètres de câble au calcul. Ce processus prouve que la boucle installée reste intrinsèquement sûre.

En pratique, une installation sûre exige un bon choix de produit, de barrière, de câblage, de mise à la terre et de documentation. Le personnel de maintenance doit éviter de remplacer barrières, câbles ou appareils par des alternatives similaires mais non certifiées. Une petite substitution peut modifier les caractéristiques électriques de la boucle.

La sécurité de boucle complète est l’une des caractéristiques distinctives d’Ex ia. Le grade de protection n’est pas seulement une étiquette sur un appareil ; il résulte d’une relation maîtrisée entre tous les composants du circuit.

Conséquences pour l’installation et la maintenance

L’installation d’équipements Ex ia exige le respect strict des conditions certifiées. Type et longueur de câble, séparation des circuits non intrinsèquement sûrs, mise à la terre, barrières, bornes et entrées d’enveloppe doivent suivre la conception approuvée. Le câblage intrinsèquement sûr ne doit pas être traité comme un simple câblage basse tension.

La séparation entre circuits intrinsèquement sûrs et non sûrs est importante. Si les câbles sont mélangés incorrectement, l’énergie d’un circuit non sûr peut être introduite dans la boucle sûre. Boîtes de jonction, borniers, chemins de câbles et armoires doivent rester organisés pour que l’identification et la séparation soient claires pendant toute la vie de l’installation.

La maintenance doit préserver l’intégrité de certification. Remplacement non autorisé de composants, prolongation de câble, modification d’enveloppe, substitution de connecteur ou réparation avec des pièces non approuvées peuvent invalider le concept de protection. En cas de dommage, les équipes doivent suivre les instructions du fabricant et les conditions de certification.

L’inspection doit couvrir lisibilité des étiquettes, état de l’enveloppe, presse-étoupes, mise à la terre, corrosion, dommages mécaniques, séparation de câblage, état des barrières et cohérence documentaire. Sur sites sévères, ces contrôles doivent être plus fréquents car vibrations, humidité, produits chimiques et cycles thermiques dégradent progressivement l’installation.

Pour les équipes d’exploitation, l’habitude essentielle est de traiter l’équipement Ex ia comme une partie d’un système de sécurité certifié. L’installation n’est sûre que si appareil, câblage, appareil associé, documentation et maintenance restent conformes à la conception approuvée.

Malentendus courants lors de la sélection

Un malentendu courant consiste à croire qu’Ex ia convient à toutes les zones dangereuses. Ex ia est un concept de haut niveau, mais l’aptitude dépend encore du groupe de gaz, de la classe de température, du groupe d’équipement, de l’EPL, de la plage de température ambiante et des limites du certificat. Un appareil marqué Ex ia peut être inadapté à un gaz ou à une condition environnementale spécifique.

Un autre malentendu consiste à assimiler sécurité intrinsèque et protection antidéflagrante. La protection antidéflagrante permet une ignition interne mais empêche la propagation de la flamme vers l’extérieur. La sécurité intrinsèque empêche l’ignition en limitant l’énergie. Ce sont deux concepts différents avec des exigences différentes.

Une troisième erreur est d’ignorer la boucle complète. Un utilisateur peut choisir un appareil de terrain certifié mais le raccorder par une barrière ou un câble inadéquat. En sécurité intrinsèque, l’interface et le câblage font partie du calcul de sécurité. Un produit conforme dans une boucle non conforme crée une installation non conforme.

Certains utilisateurs supposent aussi qu’une faible puissance signifie automatiquement sécurité intrinsèque. C’est faux. La sécurité intrinsèque exige conception, essais et documentation certifiés. Un appareil basse tension n’est pas automatiquement Ex ia ; il doit être évalué selon la norme applicable et marqué en conséquence.

Enfin, certains surspécifient Ex ia lorsque la classification de zone n’exige qu’un niveau inférieur. Un niveau supérieur peut être acceptable, mais il peut augmenter les coûts ou limiter les choix. La sélection doit suivre la classification de zone et les besoins d’ingénierie, non une préférence générale pour le grade le plus élevé.

Questions fréquentes

Ex ia est-il toujours requis en zone dangereuse ?

Non. Ex ia est généralement utilisé lorsque le plus haut niveau de sécurité intrinsèque est requis, par exemple en Zone 0 gaz. Les Zones 1 ou 2 peuvent accepter d’autres niveaux selon la classification, le groupe de gaz, la classe de température, le certificat et la réglementation locale.

Un équipement Ex ia peut-il être réparé sur site ?

Uniquement si la méthode de réparation est autorisée par le fabricant et les conditions de certification. Une réparation non autorisée, une substitution de composant ou une modification d’enveloppe peut invalider le concept de protection. Beaucoup d’appareils certifiés exigent une procédure contrôlée ou un remplacement.

Ex ia signifie-t-il que l’équipement est étanche ou résistant à la corrosion ?

Non. Ex ia concerne la protection de sécurité intrinsèque contre le risque d’inflammation. L’étanchéité, la protection contre la poussière, la corrosion et les chocs sont des indices mécaniques ou environnementaux séparés. Une protection IP, un matériau ou une enveloppe adaptés peuvent aussi être nécessaires.

Pourquoi les paramètres de câble sont-ils importants ?

Les câbles ajoutent capacité et inductance au circuit. Si ces valeurs dépassent les limites certifiées, l’énergie stockée peut devenir trop élevée pour la conception approuvée. Le type et la longueur de câble doivent donc être inclus dans la vérification de boucle.

Que vérifier avant de choisir un équipement Ex ia ?

Il faut vérifier la zone dangereuse, le groupe de gaz ou de poussière, la classe de température, l’EPL ou la catégorie exigée, la température ambiante, le périmètre du certificat, les paramètres d’entité, l’appareil associé, la méthode d’installation et les exigences de maintenance.
