Ex ib est un niveau de protection par sécurité intrinsèque utilisé pour les équipements et circuits électriques destinés aux zones dangereuses où des atmosphères explosives gazeuses peuvent apparaître en fonctionnement normal. Cette méthode vise à limiter l’énergie électrique et thermique afin que les étincelles, arcs ou surfaces chaudes ne puissent pas enflammer l’atmosphère environnante dans les conditions définies.

Contrairement à la protection antidéflagrante, qui contient une explosion interne, la sécurité intrinsèque empêche d’abord la disponibilité de l’énergie d’inflammation. Elle convient donc particulièrement à l’instrumentation, aux capteurs, transmetteurs, appareils portables, circuits de commande, interfaces de communication basse puissance, boucles de mesure et équipements de terrain dans les unités de procédé, zones chimiques, raffineries, parcs de stockage, utilités et systèmes d’automatisation industrielle.

La qualité commence par la prévention de l’inflammation

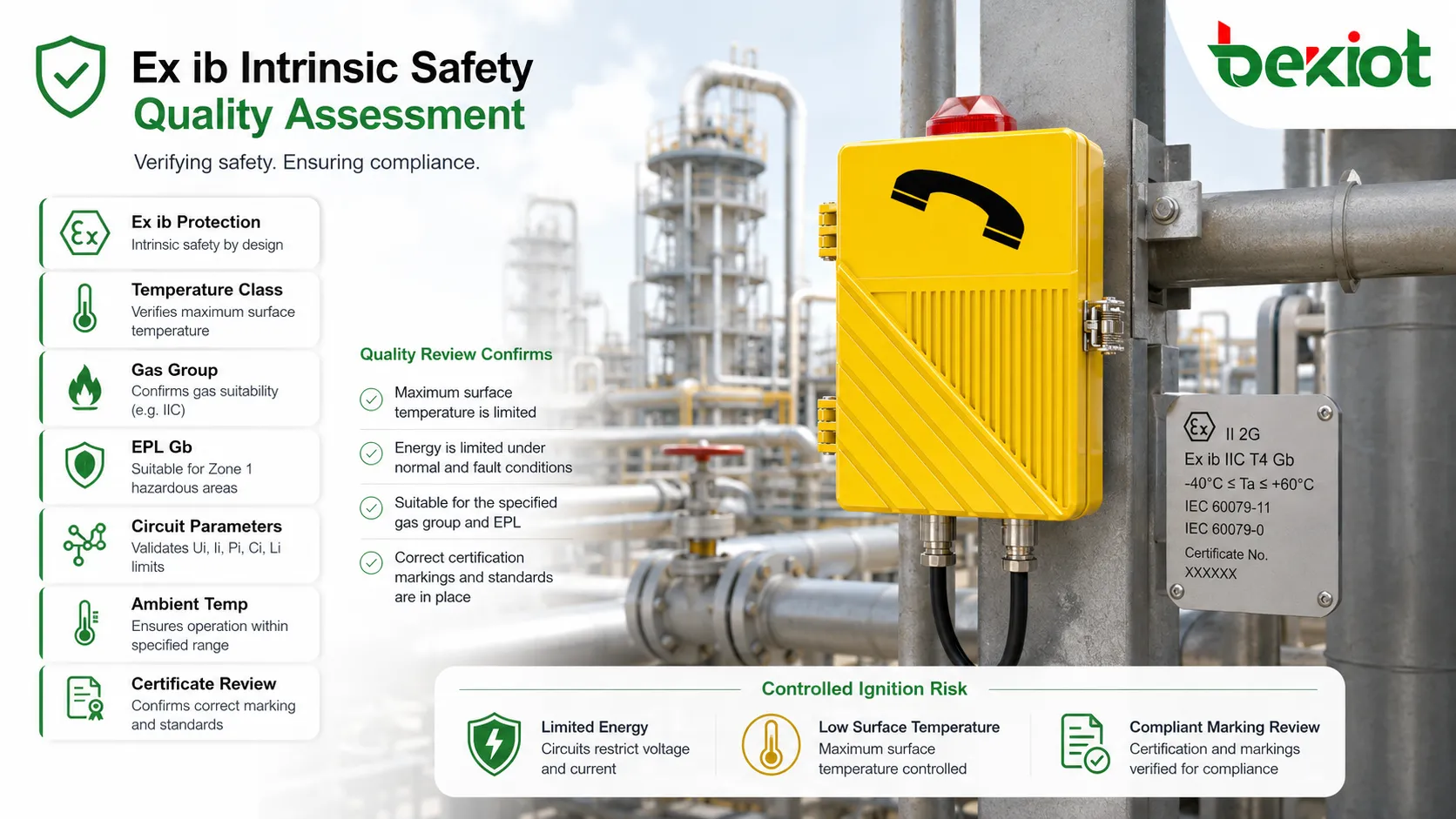

L’objectif qualité d’une conception Ex ib n’est pas seulement que l’équipement fonctionne électriquement. Il doit rester non inflammant en fonctionnement normal et dans les conditions de défaut exigées par ce niveau de protection. Chaque circuit, composant, conducteur, interface d’enveloppe, borne, batterie, connecteur et appareil associé doit donc être évalué comme partie d’un système de maîtrise du risque d’inflammation.

Les normes de qualité dépassent ainsi la performance ordinaire du produit. Elles vérifient si l’équipement limite la tension, le courant, la puissance, l’énergie stockée, la température de surface et l’énergie de défaut avant que ces valeurs ne deviennent dangereuses dans une atmosphère explosive donnée.

C’est pourquoi les produits Ex ib nécessitent une conception certifiée, une fabrication contrôlée, une évaluation documentée, un marquage correct et une installation vérifiée. Un appareil ne devient pas intrinsèquement sûr uniquement parce qu’il fonctionne en basse tension ou à faible puissance.

Cadre normatif de la conformité

Exigences générales des équipements

Les exigences générales de protection contre les explosions définissent la construction, les essais, le marquage et la documentation des équipements Ex. Elles couvrent le groupe d’équipement, la classe de température, le format de marquage, la conception mécanique, l’aptitude environnementale, les instructions et les conditions de certificat.

Pour les fabricants et les acheteurs, la qualité doit être visible dans l’identité du produit. Le marquage doit présenter le concept de protection, le groupe de gaz, la classe de température, le niveau de protection de l’équipement, la référence du certificat et les conditions particulières d’utilisation lorsqu’elles existent.

Exigences de sécurité intrinsèque

La norme de sécurité intrinsèque explique comment les circuits sont maintenus non inflammants. Elle traite les paramètres électriques, le risque d’inflammation par étincelle, le risque thermique, les distances de séparation, les composants de protection, le stockage d’énergie, les batteries, transformateurs, opto-isolateurs, semi-conducteurs, connecteurs et appareils associés.

Pour Ex ib, le circuit doit atteindre le niveau de protection requis dans la condition de défaut définie. La conception ne doit pas dépendre d’hypothèses ni du comportement de l’utilisateur; elle doit être démontrée par calcul, évaluation, choix des composants, règles de construction et essais.

Normes d’installation et de système

La sécurité intrinsèque est souvent un concept de système. Appareil de terrain, câble, barrière, isolateur, mise à la terre, bornier et interface de salle de contrôle doivent être compatibles. Les normes d’installation indiquent comment installer, séparer, identifier, mettre à la terre et maintenir les circuits de sécurité intrinsèque.

Un appareil de terrain certifié peut être mal installé si l’appareil associé ne correspond pas, si les paramètres de câble dépassent les valeurs autorisées ou si le câblage de sécurité intrinsèque est mélangé avec des circuits non intrinsèquement sûrs.

Systèmes de certification régionaux

Les projets peuvent exiger IECEx, ATEX, UKCA, des homologations nord-américaines pour emplacements dangereux ou d’autres systèmes locaux. Le même concept technique peut apparaître avec différents formats de certificat, conventions de marquage, exigences d’inspection et obligations légales.

La revue qualité doit donc inclure la norme technique et le marché cible. Un produit convenant à un régime de certification peut encore nécessiter une documentation ou une approbation supplémentaire pour une autre région.

Niveau de protection et adéquation à la zone

Ex ib est généralement utilisé lorsqu’un haut niveau de protection est nécessaire, souvent associé aux environnements gaz Zone 1 et aux équipements EPL Gb. En pratique, l’atmosphère n’est pas explosive en permanence, mais du gaz explosif peut apparaître en fonctionnement normal.

Il ne faut pas confondre Ex ib avec Ex ia ou Ex ic. Ex ia offre un niveau supérieur de sécurité intrinsèque et peut convenir à des zones plus sévères lorsqu’il est correctement certifié. Ex ic offre un niveau inférieur et correspond plutôt à des conditions moins dangereuses. Le bon niveau doit correspondre au classement de zone.

L’adéquation à la zone doit être déterminée par le classement des zones dangereuses, le groupe de gaz, la classe de température, le niveau de protection de l’équipement, la méthode d’installation et l’évaluation complète de la boucle. Le marquage du produit n’est qu’un élément de décision.

Exigences de conception à limitation d’énergie

Contrôle de la tension et du courant

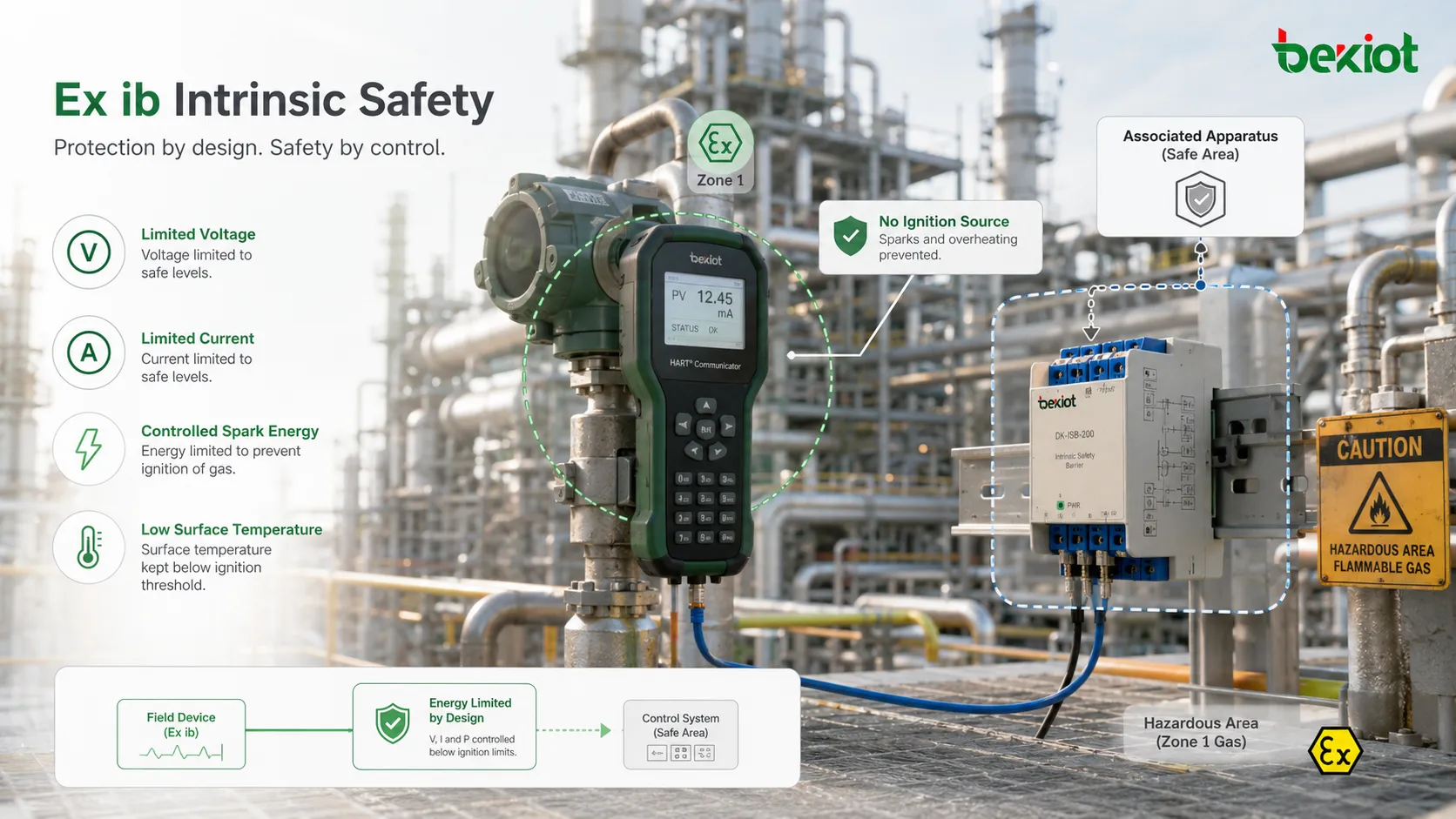

Le cœur de la sécurité intrinsèque consiste à limiter la tension et le courant dans le circuit de zone dangereuse. Cela peut être obtenu par résistances, fusibles, diodes Zener, isolation galvanique, circuits limiteurs de courant, alimentations contrôlées ou appareils associés certifiés.

La qualité dépend d’un comportement prévisible en cas de défaut. Les composants de protection doivent avoir des calibres, une fiabilité, des espacements et des hypothèses de défaillance appropriés. Les marges ordinaires de conception ne suffisent pas lorsque l’objectif est d’éviter l’inflammation.

Limitation de l’énergie stockée

Les condensateurs et inductances peuvent stocker de l’énergie. Même si la tension d’alimentation est faible, cette énergie peut se décharger sous forme d’étincelle dans certaines conditions. La capacité et l’inductance doivent donc être évaluées avec soin.

L’évaluation inclut les valeurs des composants internes et les paramètres des câbles externes. Les longs câbles ajoutent de la capacité et de l’inductance; les paramètres certifiés de boucle ne doivent donc pas être dépassés à l’installation.

Contrôle de la dissipation de puissance

La puissance électrique peut produire de la chaleur. Cette chaleur peut apparaître dans les résistances, semi-conducteurs, batteries, bobines, bornes ou composants en défaut. La conception doit garantir que la température de surface reste sous la classe de température autorisée.

C’est pourquoi l’évaluation thermique fait partie du contrôle qualité. Un circuit incapable de produire une étincelle peut rester dangereux s’il crée une surface chaude capable d’enflammer l’atmosphère.

Fiabilité des composants de protection

Les composants de protection doivent être choisis et utilisés avec prudence. Une résistance, un fusible, une diode, un optocoupleur, un transformateur ou un isolateur de protection ne doit pas être traité comme une simple pièce courante sans tenir compte de son rôle de sécurité.

La revue qualité doit vérifier le déclassement, le mode de défaillance, l’aptitude de certification, les lignes de fuite et distances d’isolement, l’élévation de température et la possibilité de considérer le composant comme infaillible ou lié à la sécurité selon les règles applicables.

Classe de température et sécurité des surfaces

La classe de température est l’un des marquages les plus importants des équipements Ex. Elle indique la limite maximale de température de surface dans des conditions définies. L’équipement choisi doit avoir une classe adaptée à la température d’inflammation du gaz ou de la vapeur présents sur site.

Pour les équipements Ex ib, la sécurité thermique doit être évaluée en fonctionnement normal et dans la condition de défaut requise. Les composants ne doivent pas dépasser la température permise même si un défaut augmente la dissipation dans une partie limitée du circuit.

La plage de température ambiante compte aussi. Un appareil certifié pour une plage donnée peut ne pas convenir à un emplacement plus chaud ou plus froid si le certificat et le marquage ne l’autorisent pas.

Groupe de gaz et sensibilité à l’inflammation

Les groupes de gaz classent les atmosphères explosives selon leurs caractéristiques d’inflammation. Un équipement marqué pour un groupe plus exigeant peut convenir à des groupes moins exigeants, mais cela doit être vérifié dans le marquage et le certificat.

En sécurité intrinsèque, le groupe de gaz influence l’énergie électrique autorisée. Les gaz plus facilement inflammables exigent une limitation d’énergie plus stricte. Le même circuit peut donc être acceptable pour un groupe de gaz et non pour un autre.

Les normes de qualité exigent que fabricant et installateur fassent correspondre le marquage du produit à la substance dangereuse réelle du site. Un mauvais choix de groupe de gaz peut rendre un produit certifié inadapté à l’application.

Paramètres certifiés des boucles de terrain

Valeurs d’entrée et de sortie

Les boucles de sécurité intrinsèque sont souvent vérifiées avec la tension maximale d’entrée, le courant maximal d’entrée, la puissance maximale d’entrée, la capacité interne maximale, l’inductance interne maximale et les paramètres de sortie correspondants de l’appareil associé.

Ces valeurs servent à déterminer si un appareil de terrain, un câble et une barrière ou un isolateur peuvent être connectés en sécurité. La boucle doit être évaluée comme un système complet, non comme des éléments approuvés séparément.

Capacité et inductance des câbles

Les câbles font partie du calcul de sécurité. Leur capacité et leur inductance peuvent augmenter avec la longueur et le type de construction. Si les paramètres de câble sont ignorés, l’énergie stockée totale peut dépasser la limite certifiée.

La documentation d’installation doit enregistrer le type de câble, la longueur, le cheminement et les paramètres calculés ou spécifiés lorsqu’ils sont requis.

Compatibilité des appareils associés

Les barrières et isolateurs sont souvent placés en zone sûre, mais se connectent à des circuits entrant en zone dangereuse. Ils doivent être compatibles avec l’appareil de terrain et les paramètres du circuit.

Une barrière ne rend pas automatiquement n’importe quel circuit intrinsèquement sûr. La combinaison complète doit respecter les valeurs permises et les règles d’installation.

Fabrication et contrôle qualité

Processus de production contrôlé

L’équipement certifié doit être fabriqué de manière constante. La production doit garantir que pièces liées à la sécurité, implantation du circuit imprimé, distances de séparation, calibres de composants, enrobage, connecteurs, étiquettes et matériaux d’enveloppe correspondent au design certifié.

Remplacer des composants sans évaluation peut invalider les hypothèses de sécurité. Même un petit changement peut affecter le comportement en défaut, l’élévation de température ou l’énergie stockée.

Inspection de routine

L’inspection de routine peut comprendre contrôles visuels, vérification des étiquettes et composants, inspection du circuit imprimé, intégrité de l’enveloppe, contrôle des bornes, essais d’isolement, contrôle de version du micrologiciel et essais fonctionnels.

Ces contrôles garantissent que chaque unité produite correspond au design certifié, et pas seulement au prototype testé lors de la certification.

Traçabilité

La traçabilité relie chaque produit à ses dossiers de production, certificat, lots de composants, résultats d’essai, micrologiciel et données d’inspection qualité. Elle est importante en cas de problème terrain, rappel, mise à jour de conception ou changement de certificat.

Sans traçabilité, il est difficile de savoir quelles unités peuvent être affectées par un problème de production ou de composant.

Maîtrise des changements

Tout changement touchant les composants liés à la sécurité, l’implantation du circuit imprimé, le matériau d’enveloppe, le type de batterie, le connecteur, l’entrée de câble, le comportement du micrologiciel ou le marquage doit faire l’objet d’une revue formelle. S’il affecte la conception certifiée, une mise à jour du certificat ou une réévaluation peut être nécessaire.

La maîtrise des changements est une norme qualité clé, car la sécurité Ex dépend de la construction exacte qui a été évaluée.

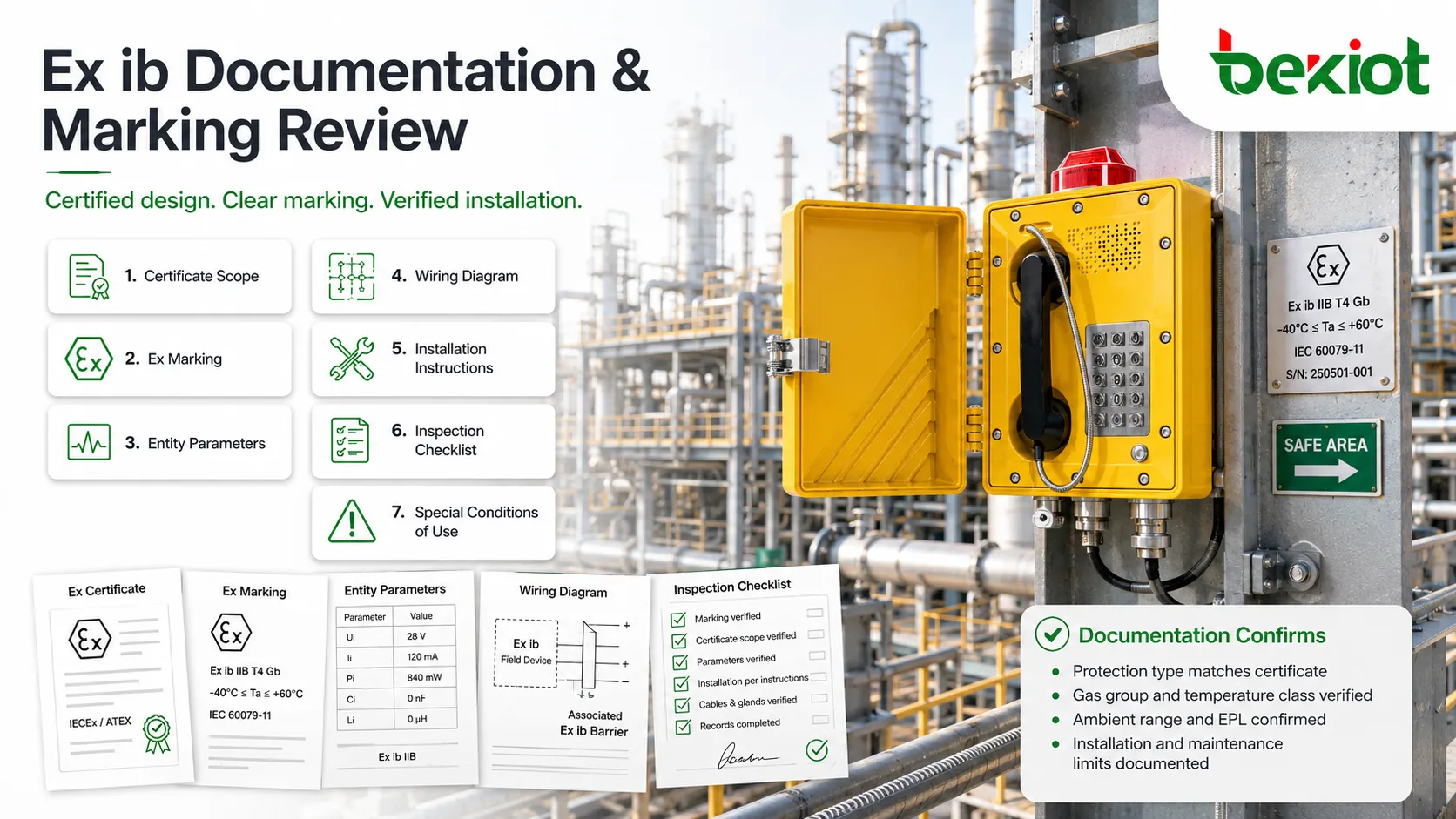

Revue du marquage et de la documentation

Le marquage Ex doit être clair, durable et cohérent avec le certificat. Il doit indiquer le type de protection, le groupe d’équipement, le groupe de gaz, la classe de température, l’EPL, le numéro de certificat, la plage ambiante si applicable et les conditions spéciales requises.

La documentation doit comprendre les instructions d’installation, paramètres de sécurité, paramètres de sécurité intrinsèque, schémas de câblage, limites de maintenance, conditions spéciales d’utilisation, limites environnementales et restrictions de réparation.

Pour l’utilisateur final, la documentation n’est pas une formalité optionnelle. Elle fait partie du système de sécurité. Les installateurs l’utilisent pour décider où et comment utiliser l’équipement, et les inspecteurs pour vérifier la conformité.

Exigences de qualité d’installation

Séparation des circuits non SI

Les circuits intrinsèquement sûrs doivent être séparés des circuits non intrinsèquement sûrs selon les règles d’installation. Une mauvaise séparation peut permettre à une énergie dangereuse d’entrer dans le circuit protégé.

La séparation peut reposer sur une distance physique, des cloisons, des chemins de câbles dédiés, des bornes marquées, des pratiques de câblage bleu, des barrières certifiées ou des méthodes approuvées.

Mise à la terre et liaison équipotentielle

Certains systèmes de barrières Zener exigent une mise à la terre fiable pour fonctionner correctement. Les isolateurs galvaniques peuvent réduire cette dépendance, mais la mise à la terre et la liaison équipotentielle doivent toujours être examinées pour le système complet.

Une mise à la terre incorrecte peut compromettre la protection, créer du bruit ou produire des différences de tension dangereuses entre circuits.

Entrées de câble et bornes correctes

Les presse-étoupes, borniers, connecteurs et entrées d’enveloppe doivent correspondre à la certification et à l’environnement d’installation. Un appareil certifié peut devenir non conforme si des entrées de câble inadaptées sont utilisées.

Les installateurs doivent respecter les conditions du certificat, l’indice environnemental, les exigences de protection mécanique et les règles de câblage en zone dangereuse.

Inspection avant mise sous tension

Avant l’alimentation, l’installation doit être contrôlée pour le marquage correct, l’adéquation à la zone, le cheminement des câbles, la compatibilité des barrières, les paramètres de boucle, la mise à la terre, la séparation, le serrage des bornes et la disponibilité documentaire.

Cette inspection aide à détecter les erreurs avant que le système ne devienne opérationnel en zone dangereuse.

Domaines d’application de ce niveau

Instrumentation de procédé

Transmetteurs de pression, capteurs de température, débitmètres, instruments de niveau, détecteurs de gaz et boucles de mesure utilisent souvent la sécurité intrinsèque, car ils nécessitent des signaux basse puissance en zones dangereuses.

Ex ib peut être choisi lorsque le classement de zone et le niveau de protection le permettent, notamment en Zone 1 où un câblage robuste mais pratique est requis.

Interfaces d’automatisation industrielle

Modules d’entrée/sortie d’automate, isolateurs de signaux, convertisseurs de communication, indicateurs opérateur et interfaces de commande basse puissance peuvent utiliser des circuits intrinsèquement sûrs pour relier les appareils de terrain en zones dangereuses.

Le système doit être évalué depuis l’armoire de commande jusqu’à l’appareil de terrain, y compris les câbles et appareils associés.

Équipements portables et à main

Testeurs à main, appareils de communication portables, outils d’inspection, instruments d’étalonnage et dispositifs de maintenance peuvent nécessiter une certification Ex lorsqu’ils sont utilisés en zone dangereuse.

La sécurité des batteries, la robustesse de l’enveloppe, les restrictions de charge et les instructions utilisateur sont particulièrement importantes pour les appareils portables.

Surveillance à distance et télémétrie

Parcs de stockage, pipelines, zones de stockage chimique, installations d’eaux usées et sites énergétiques peuvent utiliser des équipements de télémétrie basse puissance en zones dangereuses. La sécurité intrinsèque soutient la communication des capteurs tout en limitant le risque d’inflammation.

Les dispositifs sans fil exigent encore une évaluation attentive de la batterie, de l’antenne, de la puissance RF, de l’enveloppe et de la température.

Non-conformités courantes

Utiliser le mauvais niveau de protection

Employer un équipement certifié pour une zone moins exigeante dans une zone plus dangereuse est une erreur grave. Le niveau de protection doit correspondre à la zone classée et à la substance dangereuse.

Mélanger composants certifiés et non certifiés

Remplacer une barrière, un connecteur, une batterie ou un assemblage de câble certifié par une pièce ordinaire peut invalider l’évaluation de sécurité intrinsèque.

Ignorer les paramètres de câble

Les longs câbles de terrain ajoutent capacité et inductance. Si ces valeurs dépassent les paramètres autorisés, la boucle peut ne plus satisfaire aux exigences de sécurité.

Oublier les conditions spéciales d’utilisation

Les certificats peuvent inclure des conditions spéciales concernant l’orientation de montage, le risque électrostatique, la protection contre les chocs, la température ambiante, les entrées de câble ou les restrictions de maintenance.

Durabilité insuffisante des étiquettes

Si les marquages deviennent illisibles, inspecteurs et mainteneurs peuvent ne plus vérifier l’aptitude de l’équipement. Un marquage durable fait partie de la conformité qualité.

La qualité Ex ib se prouve par une chaîne complète: conception certifiée, fabrication contrôlée, marquage correct, paramètres de boucle compatibles, installation conforme et inspection documentée.

Maintenance et vérification périodique

La maintenance doit préserver l’état de sécurité certifié. Les techniciens ne doivent pas modifier les circuits, remplacer les composants, changer les batteries, altérer les entrées de câble ni réparer les cartes sauf si le certificat et les instructions du fabricant l’autorisent.

L’inspection périodique doit confirmer la lisibilité des étiquettes, l’état acceptable de l’enveloppe, l’intégrité des presse-étoupes, le serrage des bornes, la conformité des barrières, le maintien de la séparation des câbles et l’absence de dommages environnementaux.

Lorsque l’équipement est déplacé, réutilisé ou raccordé à un autre système, l’évaluation de boucle doit être répétée. Un appareil convenant à un circuit peut ne pas convenir à un autre si l’appareil associé ou les paramètres de câble changent.

Questions fréquentes

Un équipement Ex ib peut-il être utilisé en Zone 0 ?

En général non. La Zone 0 exige normalement un niveau de protection supérieur, comme Ex ia, lorsque la sécurité intrinsèque est utilisée. Il faut toujours vérifier le certificat, le marquage et le classement de zone.

La basse tension signifie-t-elle automatiquement sécurité intrinsèque ?

Non. La sécurité intrinsèque dépend d’une limitation d’énergie certifiée, d’une évaluation des défauts, du contrôle de température, des règles de construction et de la compatibilité du système, pas seulement d’une basse tension nominale.

Un appareil intrinsèquement sûr endommagé peut-il encore être utilisé ?

Non. Dommages visibles, marquage illisible, enveloppe fissurée, bornes desserrées ou défaut interne suspect doivent être examinés avant remise en service.

Pourquoi les paramètres de câble sont-ils inclus dans les calculs de boucle ?

Les câbles ajoutent capacité et inductance, qui peuvent stocker de l’énergie. Le circuit complet doit rester dans les limites certifiées du dispositif de terrain et de l’appareil associé sélectionnés.

Qui doit vérifier une installation Ex ib ?

La vérification doit être effectuée par du personnel compétent connaissant le classement des zones dangereuses, les boucles de sécurité intrinsèque, les normes applicables, les conditions de certificat et les règles locales d’installation.
