Les téléphones antidéflagrants et les systèmes radio professionnels constituent deux piliers importants des communications dans les environnements industriels dangereux. Les téléphones antidéflagrants fixes assurent des communications fiables depuis des emplacements connus en zone dangereuse, tandis que les radios portatives et mobiles accompagnent le personnel de terrain pendant les inspections, la maintenance et la coordination des opérations. Dans de nombreux sites existants, toutefois, les deux systèmes ont évolué séparément : le réseau téléphonique fonctionne sur une infrastructure PBX ou SIP, tandis que le réseau radio utilise des canaux dédiés ou des groupes de conversation, sans chemin de communication direct entre les deux.

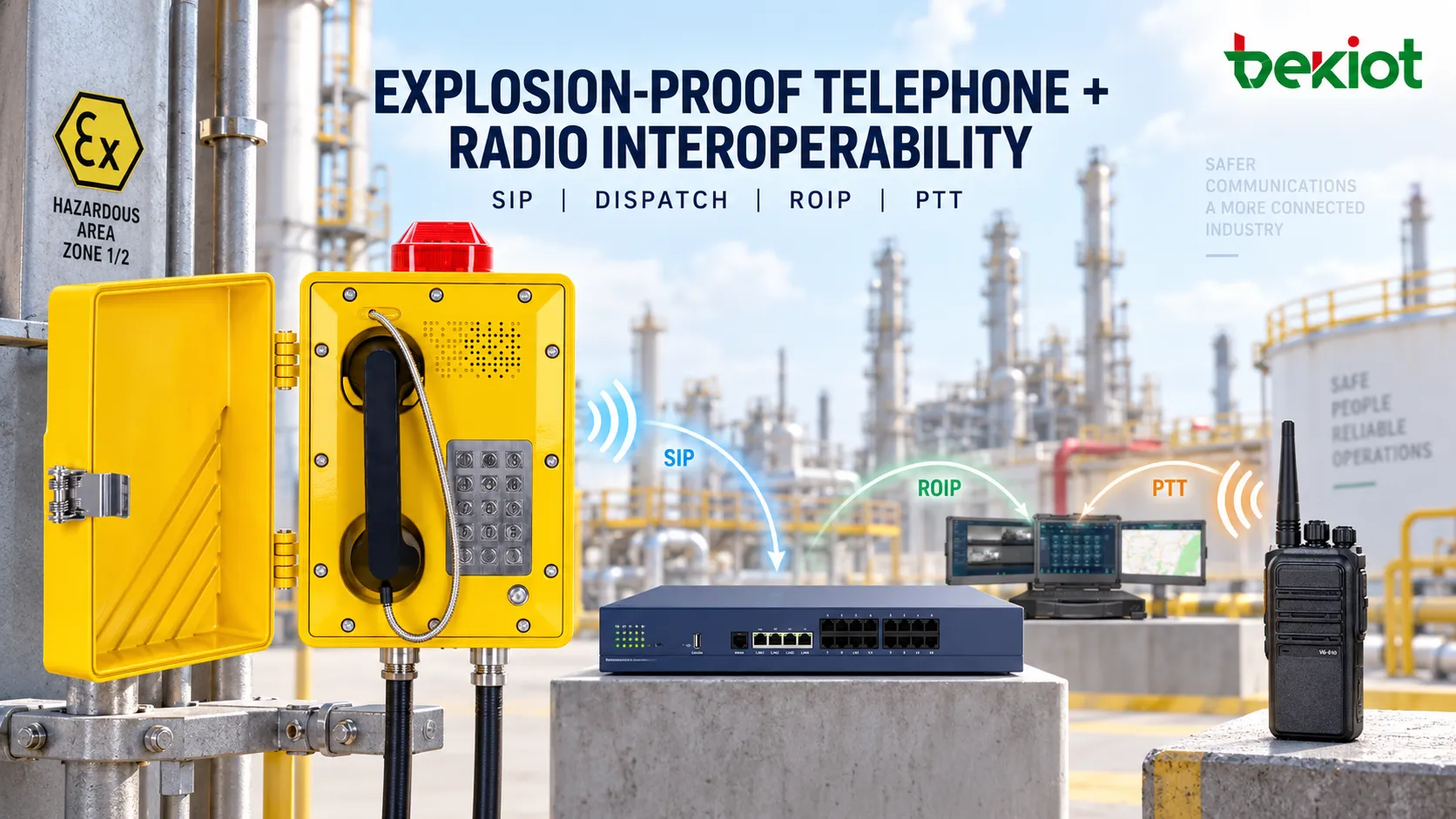

L’interopérabilité entre téléphones antidéflagrants et systèmes radio vise à supprimer cette séparation. Elle ne transforme pas un téléphone SIP en radio bidirectionnelle. À la place, les passerelles RoIP, les communications SIP et le contrôle de dispatch relient l’audio du téléphone fixe à l’audio du canal radio, au contrôle PTT et aux signaux d’état de réception, afin que les utilisateurs à poste fixe, les opérateurs de dispatch et les utilisateurs de radios mobiles puissent participer au même processus de communication contrôlé.
Différences de communication entre téléphones antidéflagrants et systèmes radio
Les téléphones antidéflagrants et les systèmes radio professionnels transportent tous deux la voix, mais ils reposent sur des modèles de communication très différents.
Un téléphone antidéflagrant SIP se comporte de manière proche d’un terminal téléphonique classique. L’utilisateur décroche ou appuie sur une touche d’appel pour établir une communication SIP. Les deux interlocuteurs peuvent généralement parler en même temps, tandis que l’acheminement de l’appel est déterminé par les numéros d’extension, les URI SIP, les règles de routage du PBX ou un serveur de dispatch. Les médias sont en général transportés en continu via RTP.
Les systèmes radio sont généralement organisés autour d’un canal ou d’un groupe de conversation. Les radios analogiques, DMR, P25, TETRA et d’autres systèmes de radiocommunication mobile professionnelle utilisent différentes technologies d’interface radio, mais l’exploitation sur le terrain repose couramment sur le PTT : appuyer pour émettre, relâcher pour recevoir. Un canal radio physique fonctionne donc généralement de manière clairement semi-duplex.
Cela crée deux différences fondamentales. Les utilisateurs de téléphonie raisonnent en termes de « qui dois-je appeler ? », tandis que les utilisateurs radio pensent plutôt « quel canal ou groupe dois-je utiliser ? ». Le contrôle est également différent. Une fois l’appel SIP établi, le téléphone peut transmettre les médias immédiatement, alors qu’une radio doit d’abord être commandée par PTT avant le début de l’émission RF. Côté réception, des signaux tels que COR, COS, l’état du silencieux radio ou l’indication de canal occupé sont aussi utiles pour que le système IP puisse déterminer si un trafic radio valide est en cours de réception.
Le RoIP ne supprime pas ces différences. Il crée une correspondance définie entre elles. Le côté téléphonique continue d’utiliser SIP et RTP, tandis que le côté radio conserve ses équipements et ses canaux existants. La passerelle RoIP transporte sur le réseau IP l’audio avec le PTT et les commandes de détection de réception.
Architectures d’accès pour postes d’appel fixes et systèmes radio
Il n’existe pas une architecture unique pour relier des téléphones à des systèmes radio. Le choix de conception principal consiste à déterminer si un appel depuis un téléphone SIP doit être associé directement à une ressource radio ou entrer d’abord dans une plateforme de dispatch, où un opérateur décide quand et quel canal radio doit être utilisé.
Mappage direct des canaux radio comme ressources SIP
Une approche relativement directe consiste à faire apparaître la passerelle RoIP comme un terminal SIP, une ressource SIP ou un autre objet de communication reconnu par la plateforme. Un canal radio peut alors recevoir un numéro d’extension ou un nom de ressource. Lorsqu’un téléphone antidéflagrant appelle cette destination, la voix est envoyée vers la passerelle RoIP, qui active par PTT la radio de contrôle connectée et transmet l’audio sur le canal radio.
Cette architecture convient aux besoins point à point clairement définis. Par exemple, un poste d’appel antidéflagrant installé dans une salle de compresseurs peut avoir uniquement besoin de joindre le groupe radio de maintenance. Le numéro de téléphone peut être associé de manière permanente à cette ressource radio, de sorte que les utilisateurs de terrain n’aient pas à sélectionner eux-mêmes des canaux radio complexes.
Une intégration directe ne signifie pas que le téléphone peut communiquer exactement comme lors d’un appel normal en duplex intégral. Le côté radio continue de respecter les règles PTT semi-duplex ; le système doit donc définir quand l’audio téléphonique déclenche le PTT radio et comment le téléphone se comporte lorsque de l’audio radio est reçu.
La plateforme de dispatch comme couche de contrôle
Une deuxième architecture convient mieux aux salles de contrôle et aux communications d’urgence. Le téléphone antidéflagrant appelle d’abord l’opérateur de dispatch, tandis que les différents canaux radio sont présentés comme des ressources distinctes sur la plateforme. Après réception du compte rendu de terrain, l’opérateur peut sélectionner une radio de maintenance, une radio de sécurité ou un canal d’urgence et émettre sur cette ressource via la liaison RoIP.
Cette approche ajoute une couche de contrôle opérateur, mais établit des limites opérationnelles plus claires. Un rapport provenant d’un téléphone de terrain n’a pas nécessairement besoin d’être diffusé à tous les utilisateurs radio. L’opérateur peut d’abord vérifier l’information, puis décider quel groupe contacter. Si nécessaire, l’utilisateur du téléphone et la ressource radio peuvent aussi être temporairement reliés au sein d’une même session vocale.
Dans les environnements industriels dangereux, cette architecture correspond souvent mieux aux procédures réelles : le poste fixe signale l’incident, les utilisateurs radio coordonnent l’intervention mobile et le poste de dispatch décide à quel moment les deux domaines de communication doivent être interconnectés.
Adaptation entre voix duplex intégral et PTT semi-duplex
Prenons l’exemple d’un téléphone antidéflagrant SIP installé dans une zone de stockage de réservoirs. Le téléphone est enregistré sur un IP PBX ou un serveur de communication de dispatch. L’équipe de maintenance utilise des radios analogiques ou numériques, tandis que la salle de contrôle dispose d’une radio de contrôle compatible reliée à une passerelle RoIP.
Lorsque le téléphone antidéflagrant lance un appel, la première partie du chemin ne diffère pas d’un appel SIP ordinaire :

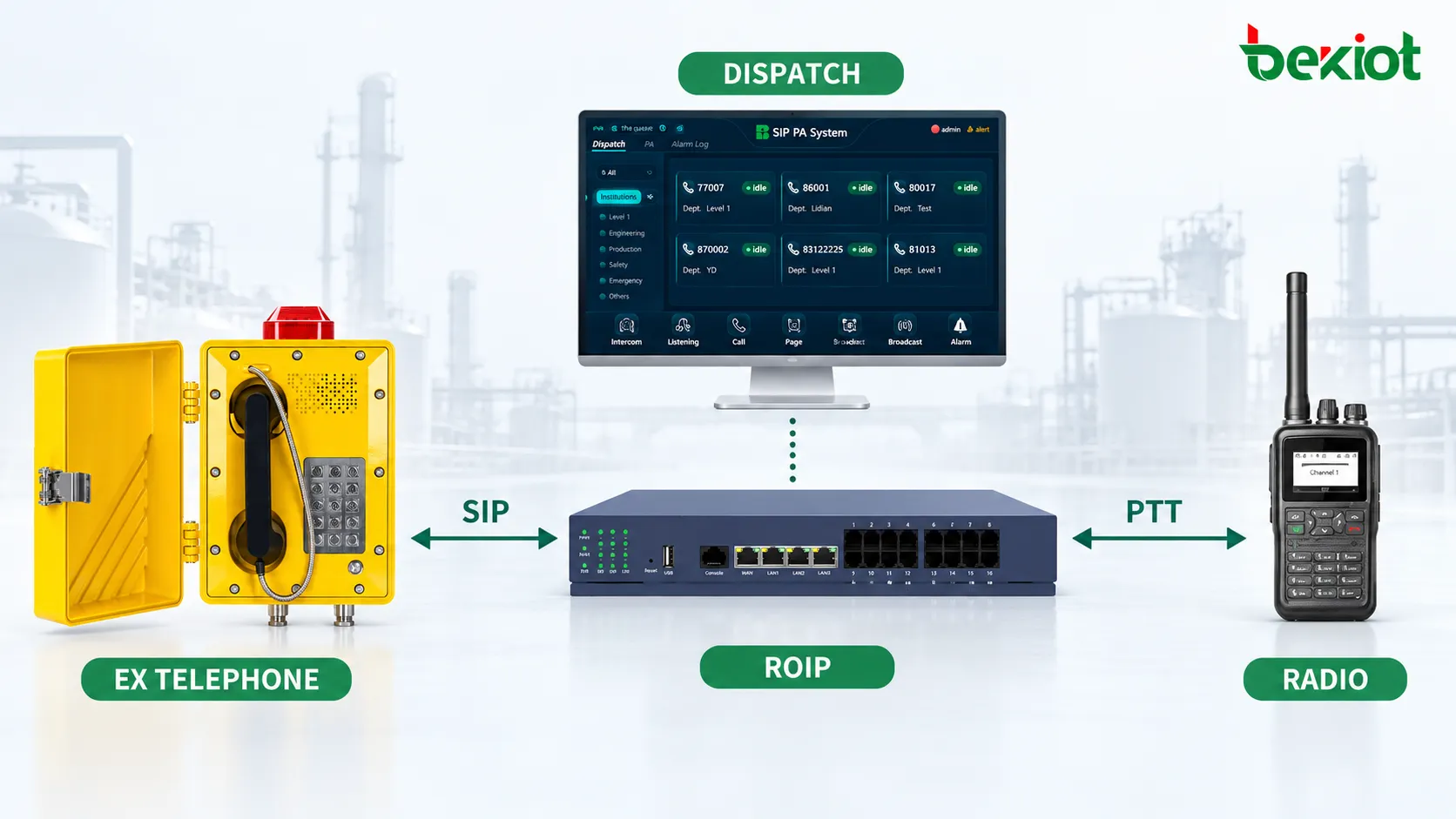

Téléphone antidéflagrant → Réseau IP → Serveur SIP / Plateforme de dispatch
Dès que le système détermine que la destination est une ressource radio, l’audio RTP est envoyé à la passerelle RoIP. La passerelle convertit l’audio côté IP dans un format adapté à l’entrée audio de la radio de contrôle et active le PTT lorsqu’une émission est nécessaire. La radio de contrôle réalise ensuite l’émission RF effective, reçue par les radios portatives ou mobiles sur le terrain.
Le chemin inverse fonctionne de manière similaire. Un utilisateur radio appuie sur PTT et parle. La radio de contrôle reçoit le signal RF et transmet l’audio à la passerelle RoIP. Celle-ci utilise COR, COS, l’état du silencieux radio ou un autre signal de détection de réception pour déterminer qu’un trafic radio valide est présent, puis convertit cet audio en médias IP et le renvoie vers la plateforme de dispatch ou le côté téléphonique.
Dans cette architecture, la passerelle RoIP ne décode pas nécessairement elle-même le protocole d’interface radio DMR, P25 ou TETRA. De nombreux déploiements utilisent une radio de contrôle, une radio mobile ou une station de base compatible fournissant des interfaces audio et PTT, tandis que la passerelle RoIP pilote ce terminal radio. Dès lors que l’équipement radio fournit des interfaces appropriées pour l’audio, le PTT et la détection de réception, la même architecture RoIP de base peut être utilisée avec différentes technologies radio.
C’est pourquoi l’interface radio doit être confirmée avant de choisir un équipement RoIP. Savoir uniquement que « le système utilise DMR » ne suffit pas. Le projet doit également identifier le modèle réel de radio de contrôle, déterminer si l’interface audio est à 2 ou 4 fils, connaître l’interface électrique PTT disponible, vérifier la présence de COR/COS et définir l’adaptation du niveau audio et de l’impédance.
Conversion de la voix et du contrôle entre SIP et RoIP
Relier les chemins audio n’est que la première étape. Dans de nombreux projets d’interopérabilité, la difficulté principale consiste à contrôler qui est autorisé à émettre.
Les utilisateurs de téléphones SIP ont l’habitude de décrocher et de parler sans appuyer sur PTT avant chaque phrase. Les utilisateurs radio travaillent différemment : sans PTT, la radio n’émet pas. Le système doit donc disposer d’une méthode définie pour déterminer à quel moment l’audio côté téléphone doit amener la passerelle RoIP à activer le PTT radio.
Une commande explicite est souvent la méthode la plus prévisible. Un opérateur de dispatch peut disposer d’une touche PTT dédiée et n’activer la ressource radio sélectionnée que pendant l’appui sur cette touche. Pour les postes d’appel industriels dédiés, des touches programmables, le DTMF ou des commandes de contrôle définies par le système peuvent également permettre de passer en mode émission.
Certains systèmes utilisent la détection d’activité vocale pour déclencher automatiquement le PTT à partir de la parole. Cela peut être pratique pour l’utilisateur, mais doit être appliqué avec prudence dans les environnements industriels très bruyants. Pompes, compresseurs, systèmes de ventilation et alarmes peuvent tous se retrouver dans le chemin du microphone. Si le seuil VAD est mal réglé, le bruit ambiant peut activer la radio à répétition et occuper le canal.
L’occupation du canal radio constitue un autre point à prendre en compte. Si un utilisateur radio est déjà en train d’émettre et que le côté téléphonique active le PTT au même moment, des collisions vocales peuvent se produire. Lorsque la passerelle RoIP peut surveiller COR/COS ou l’état de canal occupé, le système de dispatch peut identifier que la ressource radio est en réception et retarder ou bloquer une autre émission.
L’interopérabilité téléphonie-radio ne se résume donc pas à un simple pont vocal. Un système exploitable doit définir au moins trois éléments :
À quel moment le côté téléphonique est autorisé à émettre ;
Si le côté IP peut interrompre alors que la ressource radio est en réception ;
À quelle vitesse le PTT est relâché et le canal repasse en réception après la fin de la parole.
Si la temporisation de fin de PTT est trop courte, le dernier mot ou la dernière syllabe peut être tronqué. Si elle est trop longue, le canal radio reste inutilement occupé. Ces valeurs doivent être testées avec l’équipement radio réel plutôt que copiées d’un autre projet.
Rôle de la plateforme de dispatch dans les communications fixes et mobiles
Si le besoin se limite à relier un téléphone à un canal radio, la passerelle RoIP peut à elle seule résoudre une grande partie du problème d’interface. Dans les sites industriels, toutefois, l’échelle reste rarement limitée à une relation un-à-un.
Une raffinerie peut compter de nombreux téléphones antidéflagrants répartis dans les zones de réservoirs, les aires de chargement, les stations de pompage et les bâtiments de compresseurs. Les ressources radio peuvent inclure des groupes de maintenance, de sécurité, d’intervention incendie et de production. À ce stade, le système de dispatch n’est plus seulement un chemin audio ; il devient la couche qui établit les relations opérationnelles entre les différentes ressources de communication.
Un téléphone antidéflagrant fixe peut apparaître dans l’interface de dispatch sous le nom « Téléphone T-03 zone réservoirs » au lieu d’une extension SIP peu parlante. Une ressource RoIP peut être affichée comme « Canal DMR maintenance » ou « Radio d’urgence ». L’opérateur voit ainsi des emplacements opérationnels et des noms de service plutôt que des URI SIP, des ports de passerelle ou des modèles de radio.
Lorsqu’un téléphone de la zone de réservoirs appelle, le poste de dispatch identifie immédiatement son emplacement fixe. Après confirmation de l’incident, l’opérateur peut sélectionner la radio de maintenance pour contacter les techniciens. Si la situation s’aggrave, les groupes radio d’intervention incendie et de sécurité peuvent également être ajoutés. Si nécessaire, un pont vocal temporaire peut permettre à la personne utilisant le téléphone antidéflagrant d’entendre le groupe radio et de lui répondre directement.
Ce type de pont est mieux géré par l’opérateur que par une connexion permanente de chaque téléphone à chaque groupe radio. Un pont permanent relie en continu deux domaines de communication indépendants, ce qui permet au trafic téléphonique courant d’entrer sur le canal radio et au trafic radio interne d’occuper inutilement des ressources côté téléphone.
L’objectif du contrôle de dispatch est donc de relier les domaines de communication lorsque l’événement opérationnel l’exige, plutôt que de les maintenir connectés en permanence.

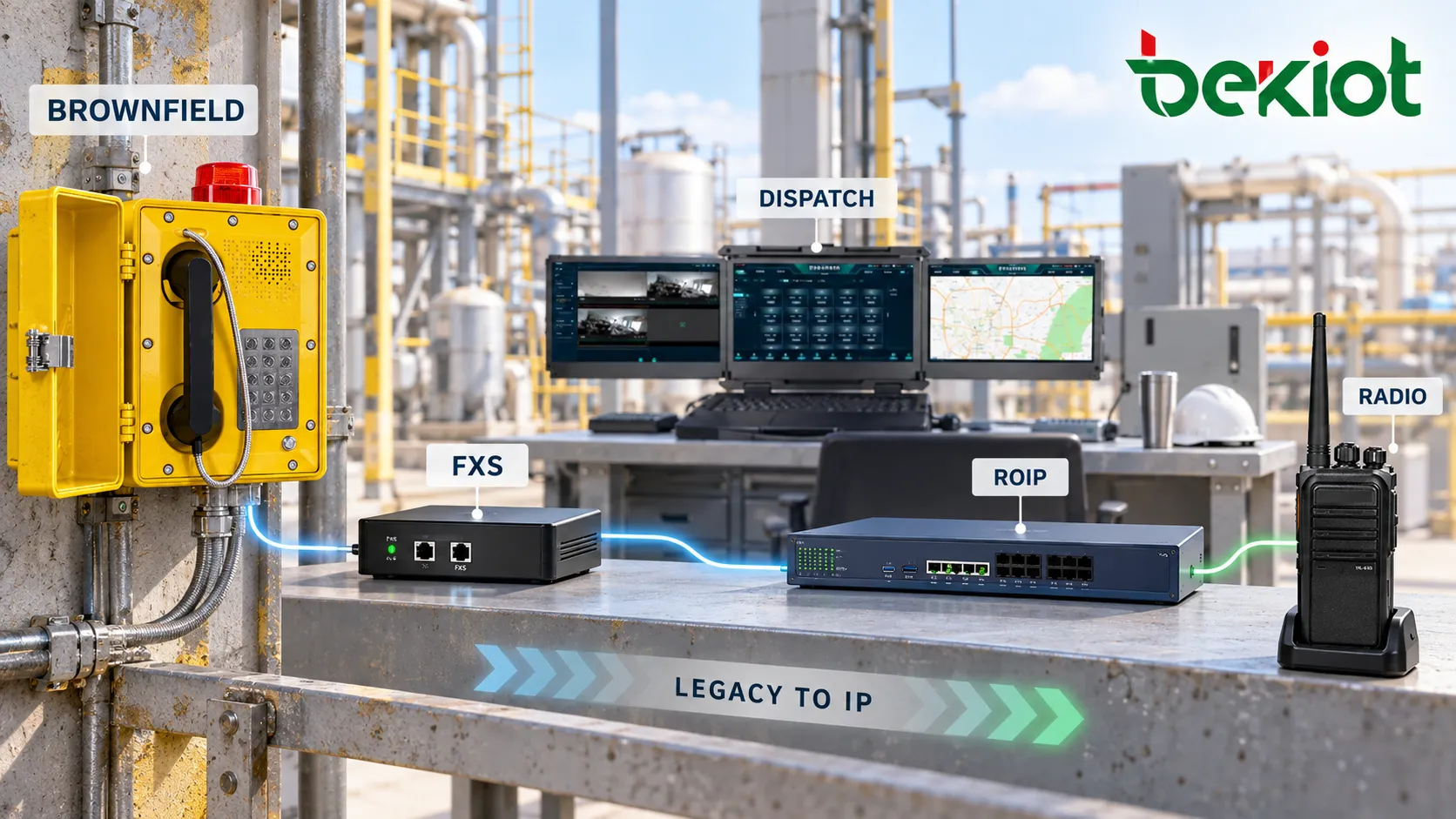

Intégration des systèmes de communication analogiques existants
De nombreux sites en exploitation sont des environnements existants à moderniser, et non des projets neufs. Un site peut déjà disposer de téléphones antidéflagrants analogiques en service depuis dix ans, ainsi que d’équipements radio UHF ou VHF conventionnels dans la salle de contrôle. Remplacer chaque appareil par des terminaux SIP et de nouveaux systèmes radio dès qu’une interopérabilité est nécessaire augmenterait à la fois le coût du projet et le risque lié aux arrêts d’exploitation.
Ces environnements peuvent être intégrés par couches.
Les téléphones analogiques existants peuvent se connecter à un IP PBX ou à une plateforme de dispatch via une passerelle voix FXS. Du point de vue du système de dispatch, chaque téléphone devient une ressource identifiable et joignable. Le fait que la connexion finale sur le terrain reste une paire cuivre analogique ne l’empêche pas d’intégrer un flux d’appel unifié.
Côté radio, la radio de contrôle existante peut rester en service. La passerelle RoIP se connecte à ses interfaces audio, PTT et COR/COS et étend la ressource radio locale sur le réseau IP.
L’architecture obtenue peut ressembler à ceci :
Téléphone antidéflagrant analogique → Passerelle FXS → SIP / Dispatch
Téléphone antidéflagrant SIP → Réseau IP → SIP / Dispatch
↓
Plateforme de dispatch → Passerelle RoIP → Radio de contrôle existante → Radios portatives / mobiles
L’objectif de modernisation passe de la normalisation de chaque équipement de terrain à la normalisation de la manière dont les ressources de communication de niveau supérieur sont présentées et exploitées. Cette approche est particulièrement utile dans les grands sites existants, car les systèmes téléphoniques et radio peuvent être modernisés par étapes, sans exiger le remplacement de tous les équipements de terrain au cours d’une seule fenêtre de maintenance.
Contrôle de la latence et de la qualité audio sur les liaisons RoIP
Entendre une phrase sortir d’une radio pendant un essai en laboratoire prouve uniquement que l’interface de base est connectée. En exploitation, la voix doit rester exploitable après avoir traversé plusieurs étapes de traitement.
Une transmission depuis un téléphone antidéflagrant vers un utilisateur radio peut passer par le codage du terminal SIP, le transport sur le réseau IP, le traitement par le serveur de dispatch, le décodage par la passerelle RoIP, l’établissement du PTT, l’émission par la radio de contrôle et la réception RF. Le trajet retour répète ces étapes en sens inverse. Si une transcodification inutile intervient entre ces étapes, la latence de bout en bout augmente encore.
Quelques millisecondes supplémentaires peuvent être négligeables lors d’un appel téléphonique ordinaire, mais l’exploitation radio PTT est sensible au retard. Si l’utilisateur du téléphone commence à parler avant que le PTT radio ait entièrement établi le chemin d’émission, le premier mot ou les premières syllabes peuvent être perdus. Les systèmes RoIP nécessitent donc souvent un délai d’anticipation PTT ou une période de mise en mémoire tampon audio adaptée.
Le réseau IP doit également maîtriser la gigue, la perte de paquets et la QoS. La voix peut partager le réseau industriel avec la vidéosurveillance, le trafic bureautique et les données de supervision des équipements. Si le trafic RTP ne bénéficie pas d’une QoS appropriée pendant les périodes de congestion, les utilisateurs peuvent constater des coupures audio, un retard de parole ou une intelligibilité dégradée alors même que la connexion IP reste disponible.
Le choix du codec doit être évalué sur l’ensemble du chemin. G.711 offre un faible délai de traitement et une large compatibilité, mais consomme davantage de bande passante. Les codecs compressés réduisent l’utilisation de la bande passante, mais peuvent introduire un délai d’encodage supplémentaire. L’objectif ne doit pas être de choisir le codec dont les caractéristiques semblent les plus attractives, mais de réduire les transcodifications inutiles et de créer un chemin média stable et prévisible entre le téléphone, le serveur et la passerelle RoIP.
Le niveau audio doit également être calibré pendant la mise en service. Un niveau RTP normal côté téléphone ne garantit pas que le niveau d’entrée de la radio de contrôle soit correct. Un niveau trop faible produit un audio radio faible, tandis qu’un niveau excessif peut provoquer de l’écrêtage et de la distorsion. Les directions réception et émission doivent être réglées séparément.
Redondance du système et résilience des communications d’urgence
L’interopérabilité entre téléphones antidéflagrants et systèmes radio est souvent utilisée pour les pannes d’équipement, les fuites, les accidents de personnel et les interventions d’urgence plutôt que pour de simples appels de bureau. Lorsque deux systèmes indépendants sont interconnectés, des points de défaillance communs apparaissent également.
Si toutes les ressources radio dépendent d’une seule passerelle RoIP et que celle-ci perd son alimentation, les utilisateurs téléphoniques ne peuvent plus joindre le système radio. Si la passerelle reste opérationnelle mais que l’unique radio de contrôle tombe en panne, la plateforme IP ne dispose plus d’un chemin RF fonctionnel. Si un site distant ne possède qu’une seule liaison IP vers le centre de contrôle, la perte de cette liaison supprime également l’accès à la ressource radio distante.
Le besoin de passerelles RoIP redondantes, de radios de secours, de doubles chemins réseau, d’un secours VPN ou d’un centre de dispatch secondaire dépend du niveau de criticité du système. Tous les projets n’ont pas besoin de toutes les formes de redondance, mais l’équipe de conception doit identifier chaque point de défaillance unique sur le chemin de communication critique.
Le contrôle d’accès compte également. Un poste d’appel utilisé pour la production courante n’a pas forcément besoin d’un accès direct à un canal radio d’urgence. Les touches d’urgence peuvent bénéficier de chemins de routage plus courts et d’une priorité plus élevée, tandis que les utilisateurs ordinaires doivent être empêchés d’occuper accidentellement des ressources radio critiques.
La conception de l’enregistrement doit capturer l’intégralité de la conversation entre le côté téléphone et le côté radio. Si l’enregistreur ne conserve que l’audio du téléphone SIP sans l’audio radio renvoyé via RoIP, la relecture de l’incident ne contiendra que la moitié de la conversation. Dès que plusieurs systèmes sont intégrés, la synchronisation horaire devient également importante. Les journaux d’appels téléphoniques, les événements PTT radio, les actions de dispatch et les enregistrements devraient de préférence partager une référence temporelle NTP cohérente.
Les postes d’appel antidéflagrants fixes offrent aussi un avantage opérationnel important : leur emplacement physique est déjà connu. Si la plateforme de dispatch maintient une correspondance fiable entre l’identité de l’extension et le point d’installation, un appel entrant peut afficher immédiatement l’emplacement de l’équipement. L’opérateur peut ensuite intégrer cette information de localisation dans la coordination radio sans obliger l’appelant à perdre un temps précieux à expliquer où l’incident s’est produit.

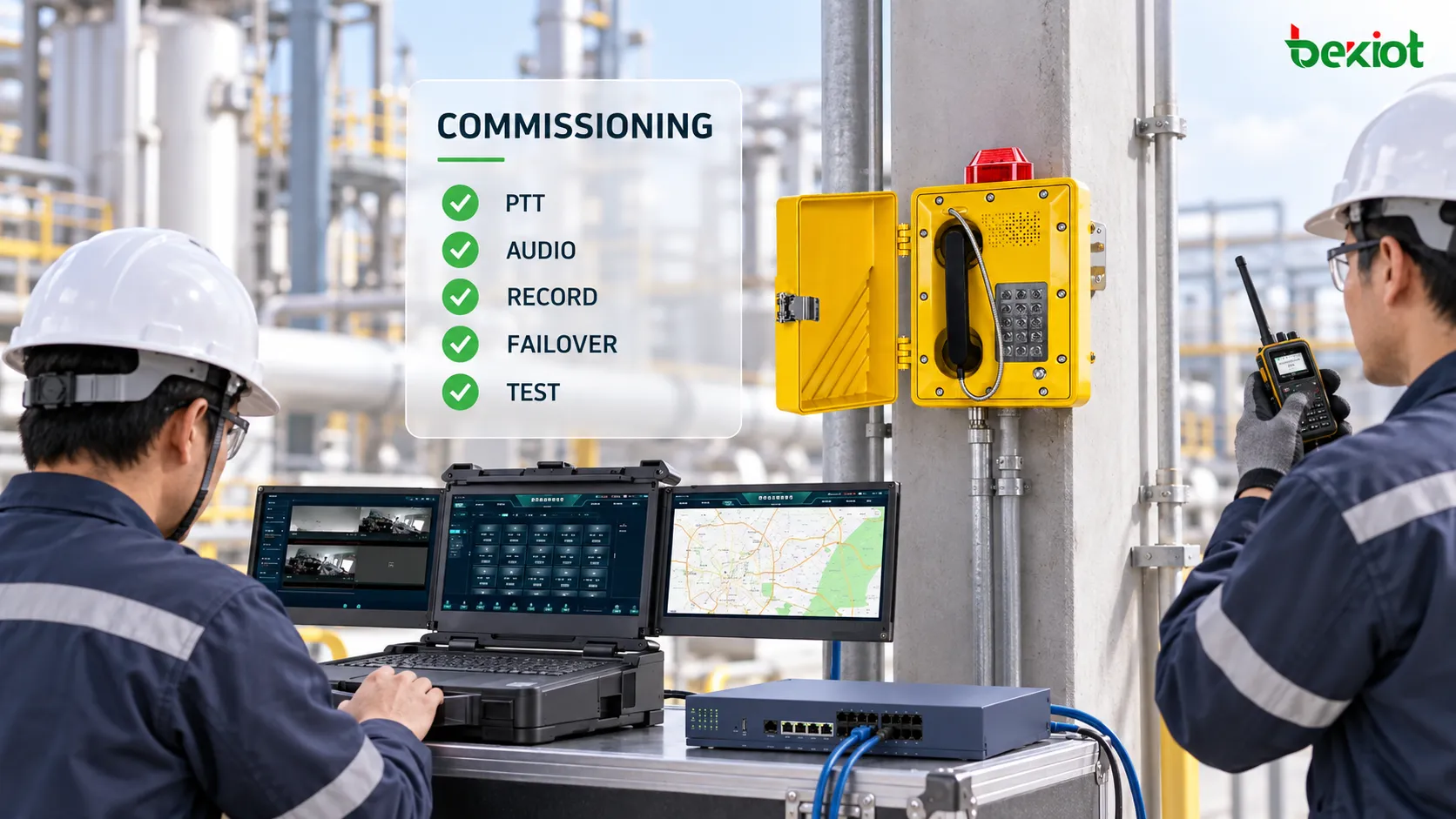

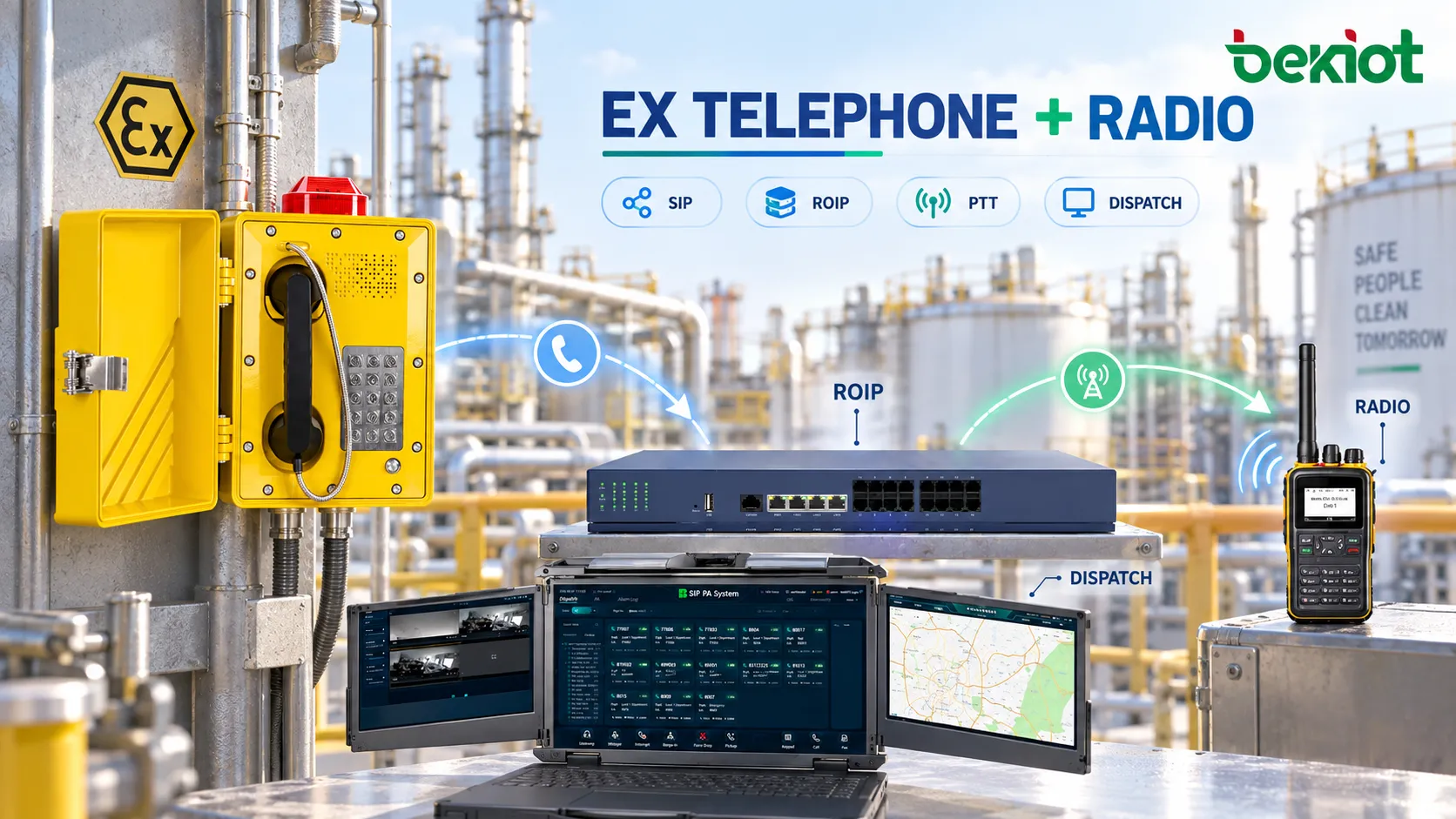

Essais et mise en service du système d’interopérabilité
L’une des méthodes de réception les plus courantes pour une intégration téléphone–RoIP–radio consiste simplement à composer un numéro depuis un téléphone antidéflagrant et à vérifier qu’une radio portative située à proximité restitue l’audio.
Ce test prouve seulement qu’un chemin unidirectionnel de base existe.
La mise en service formelle doit tester séparément les différentes actions de communication. Commencez par faire appeler une ressource radio depuis un téléphone antidéflagrant et vérifiez si le PTT est activé, si le premier mot est tronqué et si le groupe radio reçoit un son clair. Demandez ensuite à un utilisateur radio d’émettre en retour et confirmez que la détection COR/COS ainsi que l’audio RTP de retour fonctionnent correctement. Il faut également tester des alternances rapides de parole afin de déterminer si la libération puis la réactivation du PTT introduisent des retards perceptibles.
Les systèmes orientés dispatch doivent en outre vérifier :
Si le nom et l’emplacement corrects du dispositif s’affichent lorsqu’un poste fixe appelle ;
Si l’opérateur de dispatch peut sélectionner avec précision la ressource radio voulue ;
Si l’état de canal radio occupé est clairement indiqué et empêche une prise de canal indésirable ;
Si les utilisateurs téléphone et radio peuvent correctement alterner la parole après l’établissement d’un pont vocal ;
Si les enregistrements contiennent l’audio des deux côtés de la conversation ;
Si le PTT et la voix restent fonctionnels après un basculement sur panne réseau, serveur SIP ou nœud RoIP ;
Si un chemin de secours prédéfini existe en cas de panne de la radio de contrôle.
Les essais finaux doivent également sortir de la salle de contrôle et se poursuivre dans la véritable zone dangereuse. Le bruit d’une salle de compresseurs, les caractéristiques du microphone du téléphone de terrain, les limites de couverture radio et la latence d’une liaison VPN sont difficiles à reproduire entièrement sur un banc de laboratoire.
Un système d’interopérabilité réellement exploitable n’est pas un système dans lequel le téléphone et la radio peuvent s’entendre occasionnellement. C’est un système dans lequel les communications à emplacement fixe et les ressources radio mobiles peuvent être reliées, contrôlées, enregistrées puis séparées à nouveau de manière fiable par l’opérateur de dispatch chaque fois que les conditions opérationnelles l’exigent.
Questions fréquentes
Un téléphone antidéflagrant SIP peut-il s’enregistrer directement sur une passerelle RoIP ?
Cela dépend de la passerelle RoIP et de l’architecture générale du système. Certaines passerelles peuvent fonctionner comme ressources SIP connectées à un PBX ou à un serveur de dispatch et prendre en charge certaines configurations SIP point à point. Il ne faut toutefois pas supposer que chaque équipement RoIP peut gérer un grand nombre de téléphones SIP comme un IP PBX classique. Dans les systèmes plus importants, le serveur SIP ou la plateforme de dispatch gère normalement les téléphones, tandis que la passerelle RoIP fournit l’accès aux ressources radio.
Une seule passerelle RoIP peut-elle connecter des utilisateurs téléphoniques à plusieurs groupes radio ?
Cela dépend du nombre de canaux de la passerelle, du nombre de radios connectées et des capacités de la plateforme de dispatch. Une passerelle RoIP multicanal peut connecter des radios de contrôle distinctes sur différents canaux, chaque canal étant présenté comme une ressource radio indépendante. Le groupe radio de destination peut ensuite être sélectionné par routage de numéro, touches programmables, sélection par l’opérateur ou règles métier.
Une passerelle RoIP peut-elle convertir directement DMR en P25 ou TETRA ?
Pas au sens simple d’une traduction directe d’un protocole d’interface radio vers un autre. De nombreux systèmes RoIP relient des radios de contrôle compatibles provenant de différents systèmes radio et assurent l’interopérabilité au niveau de l’audio et du contrôle PTT. Si le projet exige une interopérabilité plus profonde impliquant des identifiants de groupes de conversation, de la messagerie, du chiffrement ou de la signalisation numérique native, des interfaces système dédiées et des fonctions d’interopérabilité spécialisées sont nécessaires. Une passerelle RoIP standard basée uniquement sur l’audio ne suffit pas.
Un téléphone antidéflagrant analogique peut-il être intégré à un système de dispatch radio RoIP ?
Oui. Une architecture en couches peut être utilisée. Le téléphone antidéflagrant analogique se connecte d’abord, via une passerelle voix FXS, à la plateforme SIP ou de dispatch, qui se connecte ensuite aux ressources radio RoIP. Cela permet de conserver le câblage téléphonique analogique de terrain existant tout en intégrant les téléphones fixes et les utilisateurs radio dans un flux de dispatch unifié.
Le raccordement d’un téléphone antidéflagrant à un système radio affecte-t-il sa certification Ex existante ?
L’ajout d’un serveur SIP, d’une plateforme de dispatch ou d’une passerelle RoIP côté système central ne modifie pas automatiquement la certification du téléphone antidéflagrant de terrain. Toutefois, l’équipement de terrain, l’alimentation, les entrées de câble, la méthode d’installation et les accessoires doivent rester conformes au périmètre de certification approuvé et aux exigences du projet. Toute modification touchant à la structure certifiée de protection contre les explosions doit faire l’objet d’un examen séparé.
