Une passerelle vocale est un équipement réseau qui relie différents systèmes de communication vocale et leur permet d’échanger des appels entre environnements IP, analogiques, numériques et de téléphonie traditionnelle. Dans les réseaux VoIP modernes, elle sert souvent de pont entre les plateformes SIP et les systèmes existants comme les lignes PSTN, les jonctions PBX, les téléphones analogiques, les fax, les circuits E1/T1, les interphones, les accès radio ou les terminaux de communication d’urgence.

Comprendre le rôle d’une passerelle vocale

Les réseaux de voix utilisent rarement une seule technologie. Beaucoup d’organisations possèdent encore des PBX historiques, des postes analogiques, des téléphones d’ascenseur, des fax, des lignes publiques et du câblage cuivre. En même temps, elles peuvent migrer vers des serveurs SIP, des plateformes IP PBX, des services cloud, des communications unifiées et des plateformes de dispatching. La passerelle vocale permet à ces systèmes de fonctionner ensemble sans remplacer tous les appareils immédiatement.

Au niveau le plus simple, la passerelle convertit le trafic vocal d’un côté vers l’autre. Côté IP, la voix passe généralement par la signalisation SIP et les flux RTP. Côté téléphonie traditionnelle, elle peut se connecter à des ports FXS, FXO, des jonctions E1/T1, des canaux GSM ou d’autres interfaces vocales. En assurant conversion de signalisation, encodage audio, routage des numéros et adaptation d’interface, elle devient un élément essentiel d’une architecture de communication hybride.

Fonctionnement d’une passerelle vocale

Conversion de signalisation

Les appels vocaux nécessitent une signalisation avant la transmission audio. Elle contrôle l’établissement d’appel, la sonnerie, la réponse, l’identifiant appelant, le raccrochage, le renvoi et d’autres fonctions téléphoniques. Dans un réseau VoIP, SIP est le protocole de signalisation le plus courant. Dans les environnements existants, la signalisation peut provenir de la tension de ligne analogique, du comportement FXO/FXS, d’ISDN PRI, d’E1, d’interfaces liées à SS7 ou de protocoles de jonction PBX.

La passerelle traduit ces méthodes pour qu’un réseau comprenne l’autre. Par exemple, lorsqu’un téléphone analogique connecté à un port FXS appelle, la passerelle détecte le décroché, reçoit les chiffres composés, convertit la demande en signalisation SIP et l’envoie à un IP PBX ou à un serveur SIP. Lorsqu’un utilisateur SIP appelle un numéro PSTN, elle peut acheminer l’appel via une jonction FXO ou E1 vers le réseau public.

Traitement média et gestion des codecs

Une fois l’appel établi, la passerelle traite le flux audio. Elle peut convertir la voix analogique en paquets numériques, décoder et encoder l’audio, négocier les codecs, ajuster le gain, supprimer l’écho et transmettre les paquets RTP sur le réseau IP. Les codecs courants incluent G.711, G.729, G.722 et d’autres formats selon la bande passante, la qualité audio et la compatibilité de plateforme.

Le choix du codec est important, car les réseaux n’ont pas tous les mêmes exigences. Un LAN d’entreprise peut utiliser des codecs de haute qualité, tandis qu’une liaison WAN limitée peut nécessiter un audio compressé. La passerelle maintient la compatibilité entre terminaux qui ne prennent pas en charge le même codec ou format audio.

Routage d’appels et mappage de numéros

La passerelle contrôle aussi la circulation des appels entre systèmes. Elle peut appliquer des règles de numérotation, le traitement des préfixes, le mappage des routes entrantes, la sélection de jonctions sortantes, des règles de bascule et le routage des numéros d’urgence. Ces fonctions sont cruciales pour les organisations multisites, les PBX mixtes ou les lignes externes multiples.

Par exemple, les extensions internes peuvent être routées vers un serveur SIP, les appels d’urgence locaux vers une jonction PSTN, les appels longue distance vers un opérateur VoIP choisi et les appels de secours vers des lignes analogiques si le lien IP est indisponible. La passerelle est donc non seulement un convertisseur d’interface, mais aussi un point de contrôle du routage.

Principales caractéristiques d’une passerelle vocale

Connectivité multi-interface

Les modèles de passerelles prennent en charge différentes interfaces physiques et logiques. Certains sont conçus pour la téléphonie analogique, d’autres pour les jonctions numériques, l’accès SIP trunk, les canaux GSM, la radio ou l’intégration de sites distants. Le bon choix dépend de ce que l’organisation doit connecter.

Compatibilité des protocoles et codecs

Une passerelle fiable doit prendre en charge les fonctions SIP courantes, le transport RTP, les méthodes DTMF, l’identification appelant, l’annulation d’écho, le tampon de gigue, la traversée NAT et les principaux codecs. Ces capacités réduisent les problèmes entre IP PBX, plateformes SIP, équipements analogiques et services opérateur.

Dans les projets réels, la compatibilité est souvent plus importante que le seul nombre de ports. La passerelle doit fonctionner avec le serveur d’appels, la jonction opérateur, le PBX existant, le terminal d’urgence ou la plateforme de dispatching. Une bonne interopérabilité réduit les échecs d’appel, l’audio unidirectionnel, l’identifiant incorrect et les conflits de règles de numérotation.

Bascule et fiabilité

La voix soutient souvent la continuité d’activité, la sécurité du site, les appels d’urgence et la réponse de service. C’est pourquoi les passerelles peuvent inclure routage de secours, sélection de jonction de réserve, détection par heartbeat, récupération après alimentation, sauvegarde de configuration et redondance réseau.

Lorsque l’IP PBX, la liaison WAN ou la jonction SIP est indisponible, la passerelle peut parfois router les appels importants par des lignes PSTN locales ou des jonctions de secours. C’est précieux pour les agences, postes de sécurité, sites industriels, infrastructures de transport et points d’urgence qui ne peuvent dépendre d’un seul chemin d’appel.

Architecture réseau d’une passerelle vocale

Architecture VoIP d’entreprise de base

Dans une architecture de base, la passerelle vocale se place entre l’IP PBX et les interfaces téléphoniques existantes. Les téléphones IP s’enregistrent sur l’IP PBX via le LAN. Les téléphones analogiques ou les lignes PSTN se connectent à la passerelle. Celle-ci s’enregistre ou crée une jonction SIP avec l’IP PBX. L’IP PBX gère les extensions et le contrôle d’appel, tandis que la passerelle fournit la connectivité physique et la conversion vocale.

Cette architecture est courante dans les bureaux, hôtels, écoles, hôpitaux, usines et réseaux de succursales. Elle permet de conserver les terminaux analogiques utiles tout en déplaçant progressivement le cœur du système vers la VoIP.

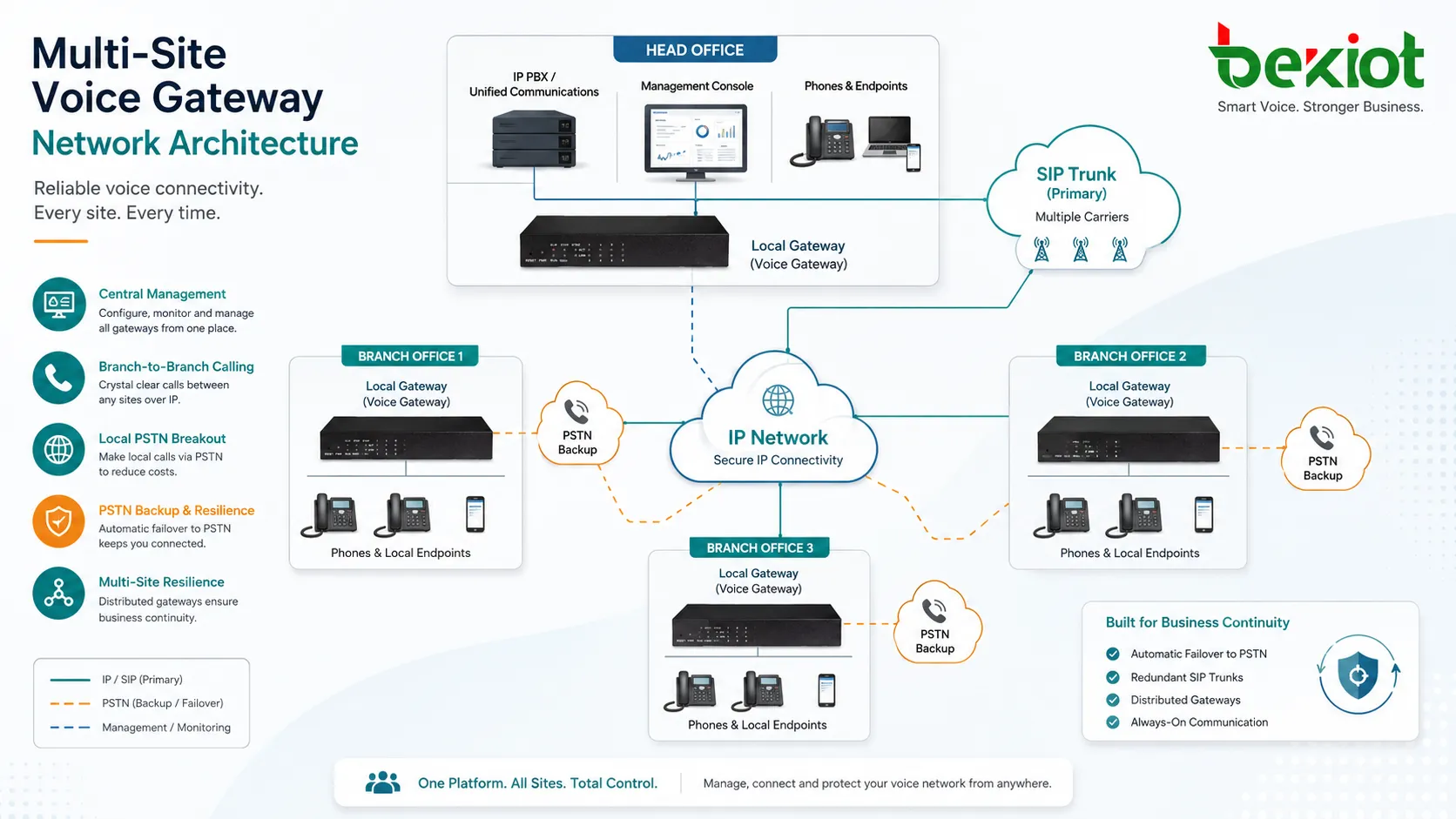

Architecture multisite et agences

Dans un réseau multisite, chaque agence peut disposer de sa passerelle locale. Les appels entre sites passent par le réseau IP, tandis que l’accès PSTN local reste disponible pour les appels externes ou la communication de secours. Cette conception réduit les coûts longue distance et améliore la résilience locale.

Pour les grandes organisations, les passerelles peuvent être gérées centralement ou intégrées à une plateforme de communications unifiées. Plans de numérotation, règles de route, numéros d’urgence et droits de jonction doivent être planifiés afin d’éviter boucles de routage ou comportements incohérents entre sites.

Architecture de migration hybride

Beaucoup d’organisations ne remplacent pas la téléphonie héritée en une seule étape. Une architecture hybride permet aux anciens et nouveaux systèmes de coexister pendant la transition. La passerelle relie le PBX existant, les terminaux analogiques, les jonctions opérateur et la nouvelle plateforme SIP afin que les utilisateurs continuent d’appeler pendant la mise à niveau.

Cette approche réduit le risque de migration. Les services peuvent passer à la VoIP progressivement, les téléphones d’urgence rester connectés et les numéros publics existants continuer à fonctionner. Elle donne aussi plus de temps aux équipes IT pour tester routage, codecs, appels d’urgence et formation avant le basculement complet.

Applications courantes des passerelles vocales

Connexion des téléphones analogiques à la VoIP

De nombreuses organisations utilisent encore des téléphones analogiques dans les ascenseurs, entrepôts, chambres, postes de sécurité, points d’appel d’urgence et zones de production. Les remplacer tous peut être coûteux ou inutile. Une passerelle FXS les connecte à un IP PBX SIP tout en conservant le matériel familier.

C’est utile lorsque les terminaux analogiques sont fiables, robustes ou installés dans des lieux difficiles d’accès. La passerelle prolonge la durée de vie de l’équipement existant tout en permettant une gestion centralisée des appels par l’infrastructure VoIP.

Connexion d’un IP PBX aux lignes PSTN

Une passerelle FXO ou E1 peut connecter un IP PBX aux lignes publiques. Elle est utile pour l’accès PSTN local, la sauvegarde de jonction opérateur, les appels d’urgence ou l’intégration avec un ancien réseau téléphonique. Elle peut aussi accompagner une migration progressive du PBX traditionnel vers la VoIP.

Pour les petits sites, quelques ports FXO peuvent suffire. Pour les grands bureaux ou l’accès opérateur, les passerelles E1/T1 offrent une capacité plus élevée et une gestion de jonctions plus structurée.

Communication industrielle et d’urgence

Sites industriels, centrales, hubs de transport, tunnels, campus, ports et centres d’opérations d’urgence peuvent utiliser des passerelles vocales pour connecter téléphones durcis, consoles de dispatching, radios, sonorisation, alarmes et plateformes de salle de contrôle. Dans ces environnements, la fiabilité et l’interopérabilité sont souvent plus importantes que la simple réduction du coût d’appel.

Une passerelle peut relier les téléphones d’urgence terrain au centre de commandement, router les appels d’alarme vers un opérateur, faire le pont entre terminaux SIP et lignes PBX existantes, ou garder une voie PSTN pour les appels critiques. C’est un composant pratique de la sécurité et de la continuité opérationnelle.

Produit associé : Passerelle vocale Becke Telcom série IPGA

Avantages clés pour les organisations

Coût de migration réduit

Une passerelle vocale permet de réutiliser lignes, téléphones, jonctions PBX et câblage existants tout en introduisant la VoIP progressivement. Cela réduit le besoin d’un remplacement complet immédiat et rend la modernisation plus facile à budgéter et à gérer.

Pour les sites avec de nombreux équipements hérités, la passerelle protège l’investissement précédent tout en permettant le SIP trunking, la gestion centralisée et le routage d’appels IP.

Meilleure interopérabilité

Les passerelles vocales résolvent un problème fréquent : des systèmes différents ne peuvent pas communiquer directement. En prenant en charge plusieurs interfaces et protocoles, elles créent un pont entre réseaux anciens et nouveaux.

C’est particulièrement utile pour les entreprises ayant accumulé des systèmes au fil du temps, exploitant plusieurs sites ou devant intégrer les communications d’urgence, industrielles et de bureau dans une structure administrable.

Continuité d’activité renforcée

Si elle est bien conçue, une passerelle vocale peut fournir des chemins d’appel de secours et une survivabilité locale. Si la jonction SIP principale ou le réseau IP tombe en panne, certains appels peuvent encore passer par des lignes PSTN ou des jonctions locales, maintenant une communication de base.

Pour les sites critiques, redondance de passerelle, alimentation de secours, règles locales et politiques d’appel d’urgence doivent être intégrées dès le départ.

Critères de sélection

Type de port et capacité

La première étape consiste à identifier ce qui doit être connecté. Les téléphones analogiques exigent des ports FXS. Les lignes PSTN exigent des ports FXO. Les jonctions numériques peuvent nécessiter E1 ou T1. L’intégration SIP trunk demande souvent une forte compatibilité SIP et des fonctions de sécurité. Le nombre de ports doit être calculé selon les besoins actuels et l’extension proche.

Il faut aussi considérer la simultanéité des appels. Une passerelle peut avoir de nombreux ports physiques, mais le nombre réel d’appels simultanés dépend de la capacité de canal, des licences, du traitement codec et de la configuration des jonctions.

Compatibilité avec la plateforme vocale

Avant le déploiement, la passerelle doit être testée avec l’IP PBX, le serveur SIP, la jonction opérateur, le terminal analogique ou le système de dispatching de l’organisation. Les tests importants incluent enregistrement, appels entrants et sortants, identifiant appelant, DTMF, fax, numéros d’urgence, transfert, mise en attente, libération d’appel et routage de secours.

Dans les projets utilisant les passerelles Becke Telcom série IPGA, l’équipement peut jouer le rôle de pont pratique entre les plateformes SIP et les ressources vocales analogiques ou de jonction dans un déploiement VoIP hybride. Le choix final du modèle doit tenir compte du type de port, du nombre de canaux, de la topologie et du scénario d’intégration.

Sécurité et gestion

Comme une passerelle vocale relie des systèmes internes à des réseaux téléphoniques externes, la sécurité ne doit pas être négligée. Les administrateurs doivent configurer mots de passe forts, contrôle d’accès, plages IP fiables, règles de sécurité SIP, politiques d’autorisation d’appels et maintenance du firmware.

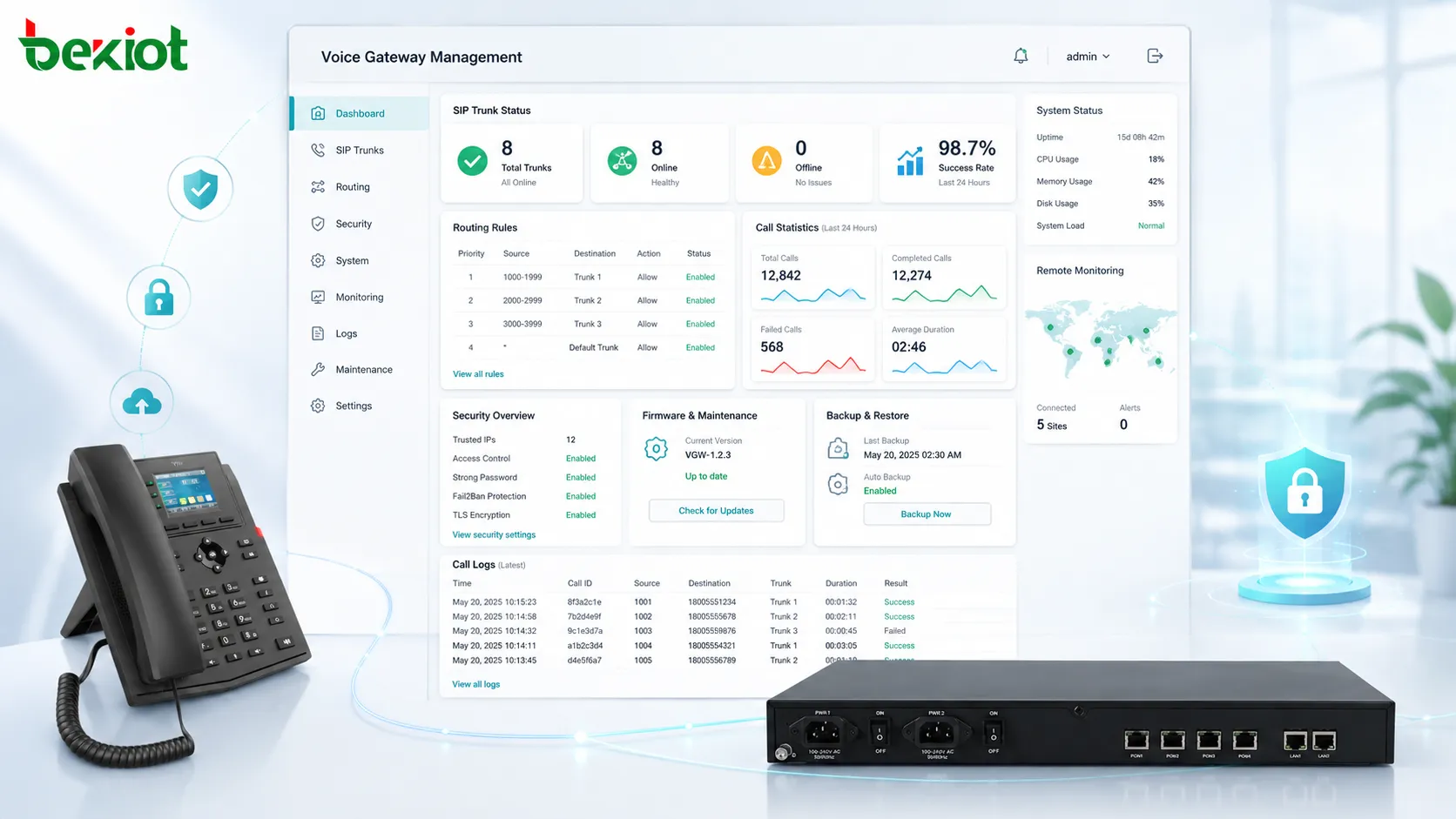

La facilité de gestion est également importante. Configuration web, journaux, sauvegarde et restauration, supervision distante, statistiques d’appels et tables de routage claires réduisent la difficulté de maintenance et accélèrent le diagnostic.

Conclusion

La passerelle vocale est un pont essentiel entre les réseaux de voix IP et l’infrastructure téléphonique traditionnelle. Elle prend en charge conversion de protocoles, traitement média, routage, connexion de jonctions, intégration de terminaux analogiques et migration hybride. Pour les organisations qui vont vers la VoIP, elle modernise la communication sans abandonner immédiatement les systèmes existants utiles.

La bonne conception dépend du type d’interface, de la capacité d’appel, de la compatibilité plateforme, des exigences de routage, des objectifs de fiabilité et du plan de migration. En téléphonie de bureau, communication industrielle, sécurité publique, hôtellerie, transport ou réseaux de succursales, une passerelle bien planifiée améliore l’interopérabilité, réduit le risque de migration et renforce la continuité.

FAQ

Une passerelle vocale peut-elle fonctionner sans IP PBX ?

Oui, dans certains scénarios limités. Certaines passerelles peuvent router les appels directement entre ports ou se connecter à une jonction SIP sans IP PBX complet. Toutefois, la plupart des déploiements d’entreprise utilisent un IP PBX ou un serveur SIP pour les extensions, le contrôle d’appel, la messagerie vocale, les droits et les fonctions avancées.

Qu’est-ce qui provoque l’audio unidirectionnel ?

L’audio unidirectionnel est souvent dû à la configuration NAT, aux règles de pare-feu, aux ports RTP incorrects, à l’incompatibilité de codecs ou à des problèmes de routage entre segments réseau. Vérifier uniquement la signalisation SIP ne suffit pas, car l’établissement de l’appel et les médias audio peuvent suivre des chemins différents.

Une passerelle vocale est-elle identique à un SBC ?

Non. Une passerelle vocale connecte surtout différentes interfaces vocales et convertit entre IP et téléphonie héritée. Un SBC se concentre sur la sécurité SIP, le contrôle de session, la traversée NAT, le masquage de topologie et l’interconnexion opérateur. Certains produits se recoupent, mais leurs rôles principaux sont différents.

Les fax peuvent-ils fonctionner via une passerelle vocale ?

Oui, mais cela dépend des fonctions de la passerelle, de la qualité réseau, des codecs et du mode fax. T.38 est couramment utilisé pour le fax sur IP, tandis que le pass-through G.711 peut fonctionner sur un LAN stable. Le fax doit toujours être testé avant la mise en production.

Comment gérer les appels d’urgence avec une passerelle vocale ?

Les appels d’urgence doivent avoir des règles de routage claires, un comportement d’identification appelant, les informations de localisation requises et des chemins de secours. Les organisations doivent tester régulièrement la numérotation d’urgence et confirmer que les appels atteignent la bonne destination en conditions normales et de bascule.
