Les téléphones industriels installés dans les ports, les mines et sites de production, le long des voies ferrées, dans les zones de process extérieures et autres emplacements exposés fonctionnent dans certains des environnements les plus sévères d’un système de communications industrielles. Après un orage, les pannes courantes comprennent des téléphones hors ligne, des lignes analogiques qui ne détectent plus le décrochage, des ports Ethernet défaillants sur les terminaux SIP, un fonctionnement PoE anormal et, dans les cas graves, la panne simultanée de plusieurs appareils raccordés au même commutateur ou au même chemin de communication.

L’expérience de maintenance sur site montre que nombre de ces pannes ne sont pas causées par le téléphone lui-même. La cause la plus fréquente est une surtension transitoire qui pénètre dans l’électronique sensible par de longues lignes cuivre de communication, le câblage PoE, les circuits d’alimentation ou les chemins de mise à la terre. La protection d’un téléphone industriel extérieur ne se limite donc pas à installer un seul parafoudre. Une conception coordonnée doit considérer les méthodes d’entrée des lignes, l’emplacement des SPD, la liaison équipotentielle et la mise à la terre, le cheminement des câbles, la protection du système d’alimentation et l’emplacement des équipements comme un ensemble unique.

Pourquoi les téléphones industriels extérieurs sont-ils davantage exposés à la foudre et aux surtensions ?

Les téléphones industriels sont généralement conçus avec un indice de protection plus élevé, des boîtiers plus robustes et une plage de température de fonctionnement plus large que les téléphones de bureau ordinaires. Certains modèles sont aussi prévus pour les zones dangereuses ou poussiéreuses. Toutefois, ces protections mécaniques et environnementales ne protègent pas automatiquement l’électronique de communication contre l’induction électromagnétique ou les surtensions transitoires.

La principale différence entre une installation intérieure et extérieure tient à l’environnement de câblage. Les lignes téléphoniques intérieures sont généralement courtes et contenues dans les bâtiments. Les téléphones industriels extérieurs peuvent dépendre de câbles cuivre sur des dizaines ou centaines de mètres, passant sur des chemins de câbles ouverts, des poteaux, des limites de site, des structures métalliques et des zones de process exposées. Lors d’une activité orageuse, ces longs chemins conducteurs peuvent capter des tensions transitoires importantes.

La plupart des défaillances liées à la foudre ne nécessitent pas un impact direct sur le téléphone. Une décharge proche crée un champ électromagnétique qui varie rapidement et peut coupler de l’énergie dans les câbles cuivre exposés. Dans le même temps, le courant de foudre injecté dans le sol peut créer des différences de potentiel importantes entre plusieurs points de terre. Les câbles de communication et d’alimentation peuvent alors devenir une partie du chemin d’égalisation et exposer les circuits électroniques basse tension à des courants destructeurs.

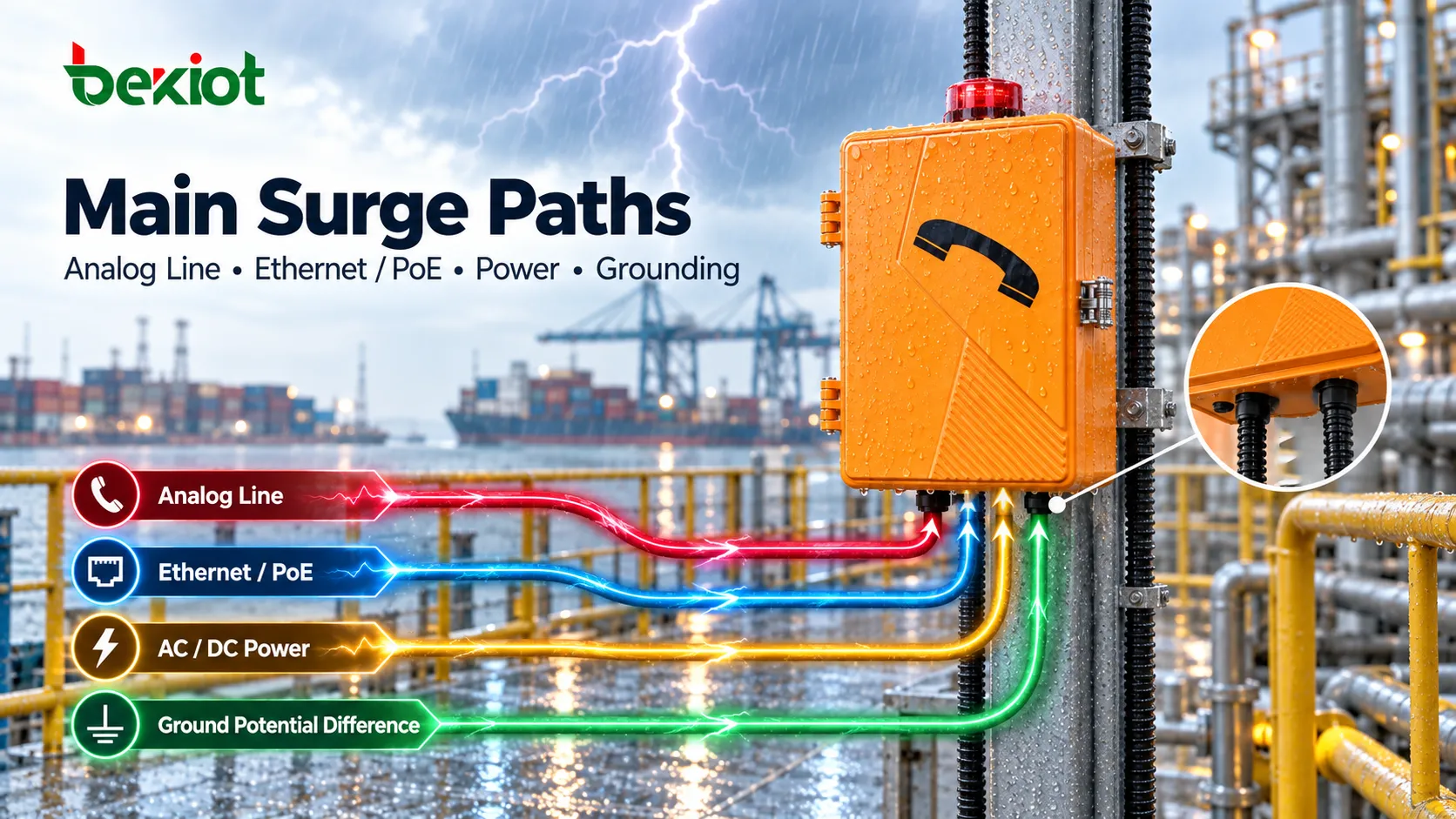

En pratique, les téléphones industriels extérieurs peuvent être exposés par six principaux chemins de surtension :

• Lignes cuivre traditionnelles de voix analogique ;

• Câblage de données Ethernet industriel ;

• Paires d’alimentation PoE ;

• Circuits d’alimentation AC ou DC indépendants ;

• Alarmes sonores/visuelles externes, interfaces relais ou câblage de commande à distance ;

• Différences de potentiel entre boîtiers métalliques, blindages de câbles et systèmes de mise à la terre.

La protection contre la foudre et les surtensions doit donc être traitée comme un système complet. Protéger une seule interface tout en laissant d’autres chemins métalliques sans protection peut encore permettre à l’énergie transitoire d’atteindre l’équipement.

Quels types de surtensions faut-il d’abord distinguer ?

En maintenance de terrain, de nombreuses défaillances dues à des surtensions transitoires sont simplement qualifiées de « dégâts de foudre ». Cette description est souvent trop générale pour permettre une stratégie de protection efficace. Les systèmes de communications industrielles doivent distinguer plusieurs sources de surtension, car la méthode de protection adaptée peut varier sensiblement.

Impacts directs de foudre

Un impact direct peut frapper un bâtiment, un mât de communication, une structure de support de câbles, une structure métallique voisine ou une ligne exposée. L’énergie en jeu peut être extrêmement élevée. On ne peut pas attendre d’un petit SPD installé près d’un seul téléphone qu’il gère seul ce type d’événement. La protection doit fonctionner avec le système externe de protection contre la foudre du site, les conducteurs de descente, le réseau de terre et les zones de protection contre la foudre.

Surtensions induites

Les surtensions induites figurent parmi les causes de panne les plus fréquentes des téléphones industriels extérieurs et peuvent représenter plus de 80 % des défaillances d’équipements associées aux orages. Même lorsque la foudre tombe à une certaine distance, le champ électromagnétique en variation rapide peut induire une tension transitoire haute fréquence dans de longues lignes cuivre exposées.

Plus le câble est long, plus sa surface exposée est importante et plus l’infrastructure métallique environnante est complexe, plus le potentiel d’énergie de surtension induite significative est élevé.

Surtensions dues aux différences de potentiel de terre

Lorsque le courant de foudre est évacué dans le sol, différents points d’un site peuvent momentanément s’élever à des potentiels électriques différents. Un téléphone extérieur peut être relié à une terre locale tandis que la passerelle ou le commutateur de la salle technique est référencé à un autre point de terre. Le câble de communication ou d’alimentation reliant les deux emplacements peut alors constituer un chemin de courant entre ces potentiels.

C’est l’une des raisons pour lesquelles attribuer simplement à chaque appareil sa propre connexion de terre n’élimine pas nécessairement les défaillances liées à la foudre.

Surtensions de commutation du réseau électrique

La foudre n’est pas la seule source de surtension transitoire. Variateurs de fréquence, gros moteurs, contacteurs, équipements de distribution haute tension et opérations de commutation peuvent également produire des transitoires électriques répétitifs. Leur amplitude peut être inférieure à celle d’un événement de foudre, mais leur fréquence plus élevée peut contribuer au vieillissement des modules d’alimentation, aux défauts intermittents de communication et aux bruits audibles au fil du temps.

L’objectif d’un système de protection coordonné est de maîtriser tous ces événements transitoires avant qu’une énergie excessive n’atteigne l’électronique du téléphone.

Comment protéger les longues lignes cuivre des téléphones industriels analogiques ?

Les téléphones industriels analogiques traditionnels sont particulièrement exposés, car le téléphone, l’alimentation de ligne, la tension de sonnerie et les signaux vocaux partagent tous un chemin métallique continu en cuivre. Les longs câbles extérieurs n’offrent aucun isolement galvanique intrinsèque et peuvent conduire directement l’énergie de surtension vers le téléphone de terrain comme vers le port FXS de la salle technique.

Un chemin typique de téléphone industriel analogique peut être représenté ainsi :

Téléphone industriel analogique extérieur → Câble cuivre de terrain → Boîte de jonction extérieure → Répartiteur → Passerelle vocale FXS / PBX

Sans limites de protection adaptées, l’énergie transitoire peut circuler dans les deux sens sur ce chemin et endommager à la fois le téléphone et l’équipement vocal central.

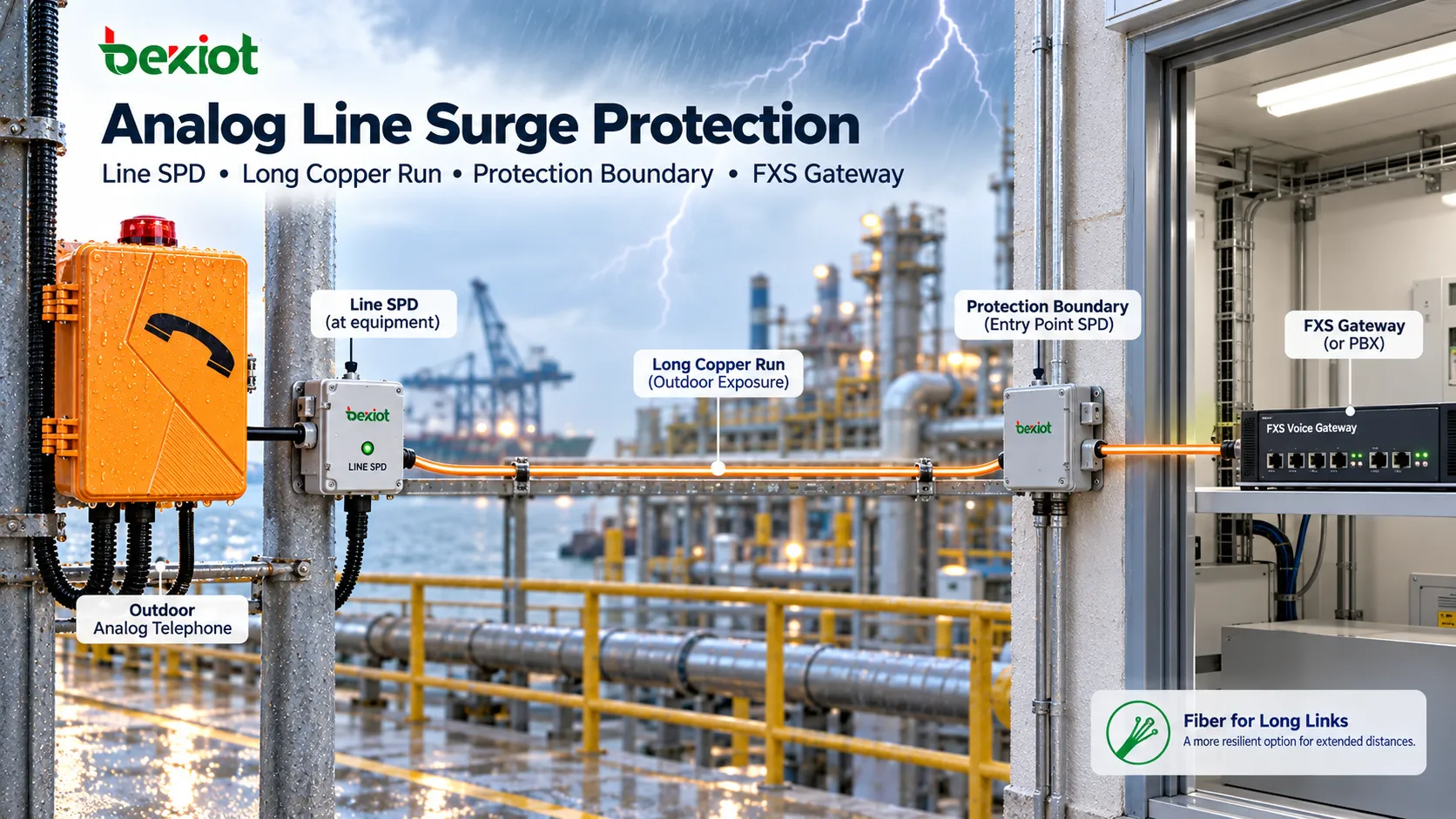

Une méthode courante consiste à installer des SPD de ligne de communication aux points d’entrée de câble appropriés, aux limites des bâtiments et près des équipements sensibles. Selon la longueur du câble et le concept de zones de protection contre la foudre du site, des étages de protection coordonnés peuvent être utilisés pour évacuer progressivement l’énergie et limiter la tension résiduelle qui atteint les équipements en aval.

Une règle d’ingénierie importante est que un SPD standard pour alimentation AC ne doit pas remplacer un dispositif de protection contre les surtensions conçu pour les lignes téléphoniques analogiques. Les circuits d’alimentation et de voix fonctionnent avec des tensions, impédances et caractéristiques de signal différentes. Un SPD inadapté peut perturber le fonctionnement normal du téléphone tout en ne fournissant pas la limitation de surtension nécessaire.

Un SPD utilisé sur un circuit téléphonique analogique ne doit pas perturber :

• L’alimentation de ligne FXS ;

• La tension normale de sonnerie ;

• La détection de décrochage et de raccrochage ;

• La numérotation DTMF ;

• La transmission vocale bidirectionnelle ;

• Les caractéristiques de boucle sur les longues liaisons.

La protection côté salle technique devient particulièrement importante lorsqu’une passerelle FXS multiports dessert des dizaines de téléphones extérieurs. Une surtension entrant par un seul circuit terrain peut endommager plus d’un port si une énergie suffisante atteint l’électronique de la passerelle.

Pour les sites très exposés à la foudre, les liaisons inter-bâtiments ou les très longs câbles exposés, une approche plus robuste à long terme consiste à réduire autant que possible les chemins métalliques continus. La fibre peut être utilisée sur la section longue distance, la conversion électrique étant effectuée plus près des équipements de terrain. Comme la fibre optique ne constitue pas un chemin métallique conducteur, elle réduit fortement le transfert de surtension dû à l’induction et aux différences de potentiel de terre.

Comment protéger les téléphones industriels SIP et les lignes PoE ?

Remplacer un téléphone analogique par un téléphone industriel SIP ne supprime pas l’exposition aux surtensions. Le câble Ethernet à paires torsadées reste un chemin métallique conducteur, et une longue liaison extérieure peut capter de l’énergie de surtension induite de façon comparable aux autres lignes de communication cuivre.

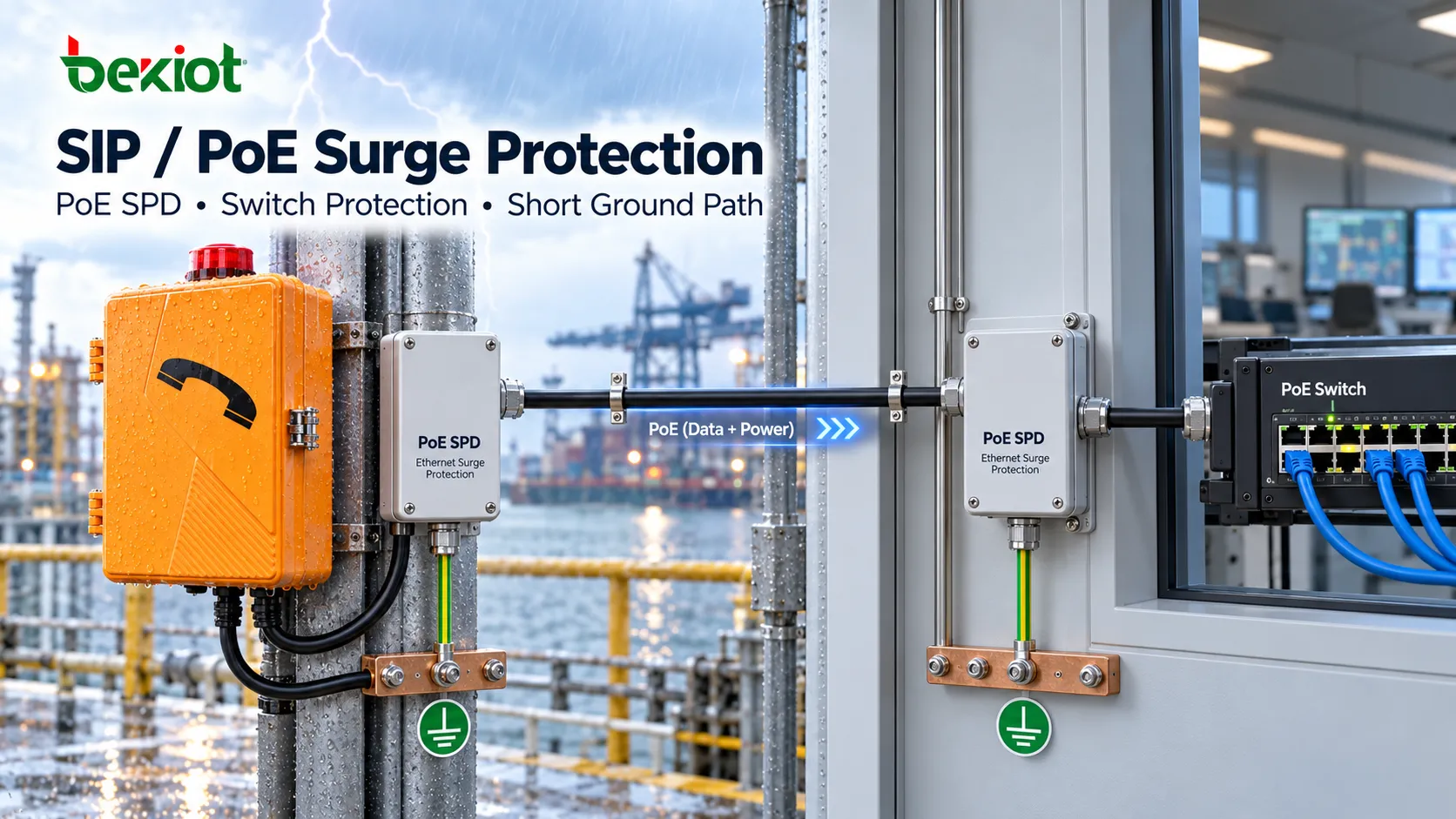

Avec le PoE, le risque devient plus complexe puisque les données et l’alimentation partagent le même câble. Une seule surtension peut endommager à la fois l’interface Ethernet du téléphone et le port PoE du commutateur amont.

Un SPD Ethernet/PoE doit satisfaire deux exigences fondamentales. Premièrement, il ne doit pas introduire de perte d’insertion inacceptable ni dégrader le débit Ethernet requis. Deuxièmement, ses caractéristiques électriques doivent correspondre au système PoE utilisé, notamment sa tension de fonctionnement et la configuration de paires applicable.

Par exemple, Fast Ethernet, Gigabit Ethernet et les différents modes PoE peuvent imposer des exigences différentes au circuit de protection. La présence d’un connecteur RJ45 ne signifie pas à elle seule qu’un parafoudre convient à toutes les applications Ethernet industriel ou PoE.

Trois emplacements méritent une attention particulière.

Protection à l’entrée de câble côté téléphone

Lorsqu’un long câble extérieur pénètre dans un téléphone industriel ou une armoire de terrain, le point d’entrée constitue une limite de protection importante. Un SPD Ethernet/PoE compatible avec le réseau et le système PoE installés peut être placé au point de protection approprié conformément à la conception des zones de protection contre la foudre du site.

Protection côté salle technique ou commutateur

Lorsqu’un câble Ethernet extérieur entre dans une salle de contrôle, une salle de communication ou un bâtiment, la protection du réseau interne doit également être envisagée. L’objectif n’est pas seulement de protéger un téléphone, mais aussi d’empêcher une surtension d’atteindre un commutateur PoE et les autres appareils reliés à la même infrastructure réseau.

Chemin de mise à la terre du SPD

Choisir le bon SPD ne représente qu’une partie de la solution. Un conducteur de terre long, enroulé ou inutilement plié peut réduire fortement l’efficacité de dérivation des surtensions. Lors d’un transitoire haute fréquence, l’inductance du conducteur devient importante.

Le SPD doit être installé près de la limite de protection prévue et relié au système de liaison équipotentielle par un chemin court, direct et de faible impédance, conformément à la conception électrique et de protection contre la foudre globale du site.

Si un téléphone industriel SIP utilise de la fibre pour la communication, le lien optique apporte un isolement galvanique utile pour la transmission des données. Cependant, le téléphone ou l’équipement local de conversion de média nécessite toujours une alimentation ; le chemin AC, DC ou PoE doit donc être évalué séparément.

Que faut-il également protéger sur les téléphones industriels alimentés indépendamment en AC ou DC ?

Les téléphones industriels extérieurs peuvent être alimentés par PoE, le secteur AC ou des alimentations dédiées de 24 VDC ou 48 VDC. Protéger uniquement la ligne de communication laisse une vulnérabilité claire lorsque le terminal utilise un circuit d’alimentation indépendant.

Les systèmes électriques industriels sont exposés aux surtensions induites par la foudre comme aux transitoires de commutation. La protection côté alimentation doit donc faire partie du schéma coordonné de protection électrique du site, plutôt que d’être traitée comme un accessoire isolé installé uniquement près du téléphone.

Pour les téléphones industriels alimentés depuis une armoire de terrain ou une alimentation centralisée, la conception doit vérifier :

• Si des SPD amont appropriés sont installés dans le système de distribution ;

• Si une protection supplémentaire est nécessaire au niveau de l’armoire de terrain ou de l’équipement ;

• Si la tension maximale de service continu du SPD DC correspond au système DC réel ;

• Si la polarité et la configuration de mise à la terre sont compatibles avec le dispositif de protection ;

• Si l’état de défaillance du SPD peut être indiqué localement ou remonté à distance.

Dans les grands sites fortement exposés à la foudre, des étages de protection coordonnés sont importants. L’étage amont est destiné à absorber les événements de plus forte énergie, tandis que la protection proche de l’équipement limite davantage la tension transitoire résiduelle.

Installer plusieurs SPD sans lien entre eux sans vérifier leur coordination n’est pas nécessairement plus sûr. Des étages mal assortis peuvent provoquer des interactions indésirables, une impédance anormale ou un fonctionnement peu fiable.

Pourquoi la mise à la terre et la liaison équipotentielle peuvent-elles être plus importantes que l’achat d’un SPD plus coûteux ?

Un dispositif de protection contre les surtensions fonctionne en fournissant à l’énergie transitoire un chemin contrôlé de faible impédance. Si le système de terre et de liaison ne fournit pas un chemin efficace, même un SPD hautes performances peut ne pas limiter la tension au niveau de l’équipement protégé comme prévu.

Un problème courant sur les sites industriels extérieurs est la fragmentation des terres. Poteaux téléphoniques, boîtes de jonction extérieures, armoires de communication, SPD et commutateurs de salle technique peuvent être mis à la terre indépendamment sans système équipotentiel clairement coordonné.

Lors d’un événement de foudre, ces points de terre séparés peuvent s’élever à des potentiels différents. La différence de tension résultante peut faire circuler un courant dans les câbles de communication ou d’alimentation, ce qui explique pourquoi des équipements peuvent encore tomber en panne malgré l’installation de protections individuelles.

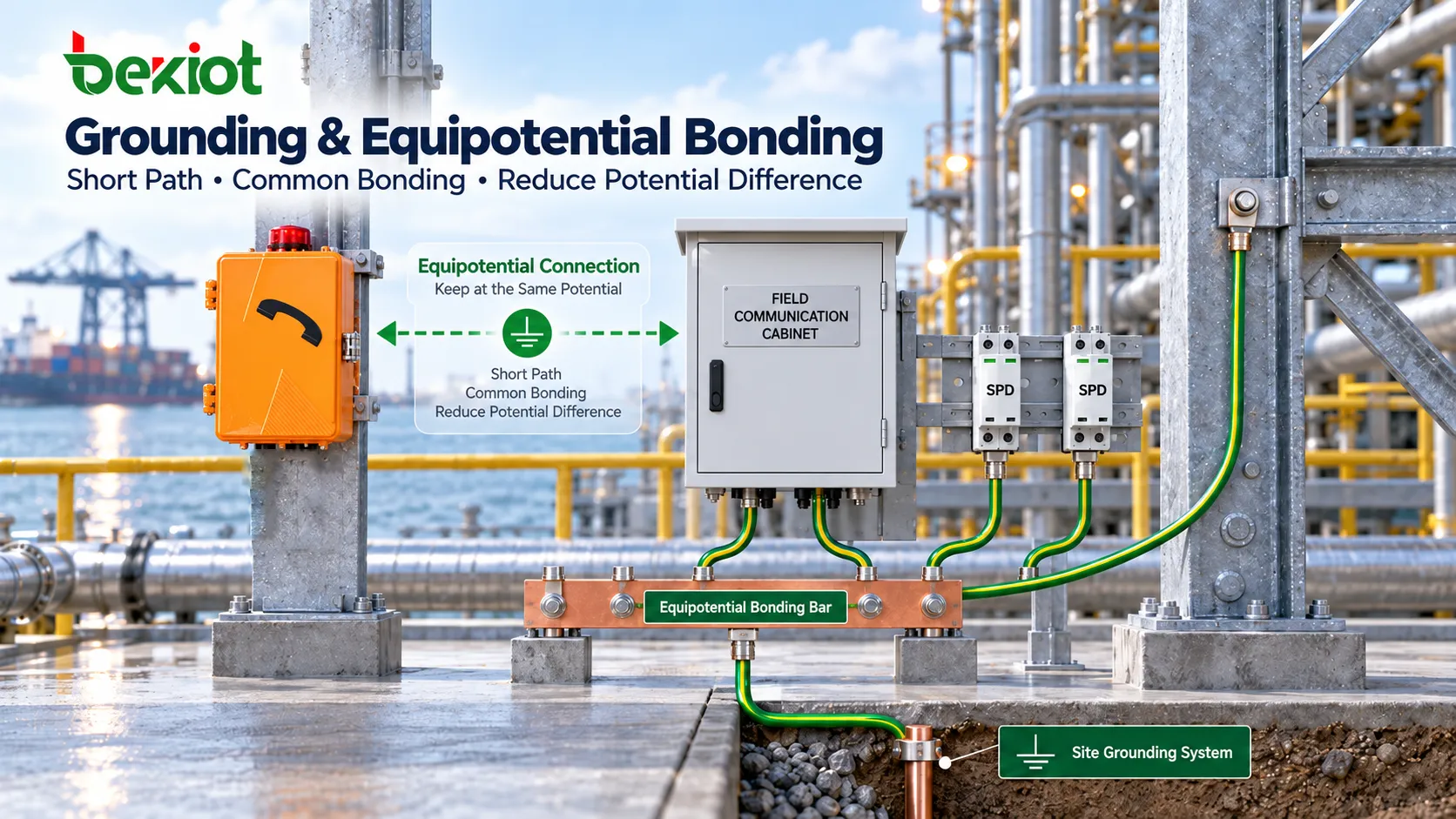

Une conception plus efficace intègre le téléphone industriel et ses équipements associés dans un système commun de liaison équipotentielle et mise à la terre au lieu de traiter chaque composant comme un problème de protection isolé.

Les points importants comprennent :

• Relier de façon fiable les boîtiers métalliques des téléphones et les enveloppes de protection au système de terre de protection ;

• Assurer une liaison équipotentielle pour les armoires extérieures, boîtes de jonction et structures métalliques ;

• Maintenir aussi courtes que possible les connexions de terre entre les SPD et la barre équipotentielle ;

• Terminer les blindages de câbles conformément au concept de blindage et de mise à la terre du projet ;

• Coordonner la terre de communication avec le système de terre de protection contre la foudre du bâtiment ;

• Éviter les grandes boucles de terre inutiles susceptibles d’introduire des courants circulants et des interférences.

Les liaisons cuivre inter-bâtiments méritent une attention particulière, car les deux bâtiments peuvent présenter des potentiels de terre différents lors d’un événement de foudre. Lorsque cela est possible, remplacer la liaison métallique inter-bâtiments par de la fibre crée une limite électrique beaucoup plus nette.

Comment le cheminement des câbles influence-t-il le risque de foudre ?

La protection contre la foudre des téléphones industriels extérieurs ne dépend pas uniquement du choix des équipements. Le cheminement et les pratiques d’installation peuvent avoir une influence importante sur la quantité d’énergie de surtension couplée dans un circuit de communication.

De longs câbles de communication installés en aérien isolé ou cheminant sur de grandes distances le long de l’extérieur de structures en acier peuvent être davantage exposés au couplage électromagnétique. Un bon cheminement peut réduire ce risque avant même de considérer un SPD.

Réduire la longueur inutile des câbles cuivre extérieurs

Lorsque le site dispose déjà d’un backbone fibre, le réseau IP peut être prolongé jusqu’à une armoire de terrain protégée proche, avec seulement une courte connexion cuivre entre cette armoire et le téléphone industriel. Cette solution est généralement préférable à plusieurs centaines de mètres de cuivre Ethernet exposé directement depuis une salle technique centrale.

Éviter les longs cheminements parallèles avec des câbles de forte puissance

Les câbles de communication et de puissance doivent être acheminés et séparés conformément aux exigences électriques et basse tension du site. Éviter les longues portions parallèles inutiles avec des circuits de forte puissance permet de réduire le couplage électromagnétique et les interférences.

Créer une limite de protection claire à l’entrée des bâtiments

Le point où un câble cuivre extérieur pénètre dans une salle de contrôle ou un bâtiment de communication constitue une limite naturelle de protection. L’emplacement du SPD, la terminaison du câble, la mise à la terre et l’agencement de l’armoire doivent y être coordonnés.

Ne pas considérer un indice IP élevé comme une protection contre les surtensions

Un indice IP66 ou IP67 décrit la protection contre la pénétration de poussière et d’eau. Il ne signifie pas que les interfaces Ethernet, PoE, analogiques ou d’alimentation peuvent résister aux niveaux de surtension attendus sur une ligne extérieure.

De même, un boîtier antidéflagrant est principalement conçu pour maîtriser les risques d’inflammation dans les zones classées. La protection contre les explosions ne doit pas être confondue avec l’immunité contre la foudre ou les surtensions.

Quelles exigences supplémentaires s’appliquent aux téléphones industriels antidéflagrants ?

Lorsqu’un téléphone industriel est installé dans une zone dangereuse telle qu’une usine pétrochimique, une installation pétrolière et gazière, un site carbochimique ou un environnement à poussières combustibles, les travaux de protection contre les surtensions doivent également préserver la conception antidéflagrante.

Un boîtier plastique SPD standard ne doit pas être simplement ajouté dans une zone dangereuse, et la disposition d’origine des entrées de câble ne doit pas être modifiée sans considérer son impact sur l’installation certifiée.

Une approche d’ingénierie courante consiste à installer les commutateurs PoE, passerelles vocales, dispositifs de protection contre les surtensions et autres équipements de communication généraux dans une zone sûre ou dans une armoire correctement certifiée, tout en conservant le téléphone antidéflagrant lui-même dans la zone dangereuse.

Tout ajout de protection contre les surtensions doit préserver les éléments d’origine :

• Entrées de câble antidéflagrantes ;

• Disposition des presse-étoupes d’étanchéité ;

• Intégrité du boîtier ;

• Connexion de mise à la terre ;

• Méthode d’installation exigée par la certification de l’équipement.

La protection contre la foudre des téléphones en zones dangereuses se situe à l’intersection des exigences de télécommunications, d’électricité et de protection contre les explosions. Les installations critiques doivent donc être conçues selon la classification réelle de la zone dangereuse et le concept de protection contre la foudre du site, plutôt que modifiées de manière informelle pendant l’installation.

Si le téléphone fonctionne encore après un orage, le système de protection est-il forcément correct ?

Pas nécessairement. Les dispositifs de protection contre les surtensions sont soumis à un stress cumulatif. Après des surtensions répétées, leurs caractéristiques de protection peuvent se dégrader même si le téléphone continue à fonctionner normalement.

Des transitoires de plus faible énergie peuvent aussi causer des dommages partiels ou latents plutôt qu’une panne complète immédiate. Les symptômes typiques comprennent :

• Redémarrages intermittents des téléphones SIP ;

• Négociation PoE instable ;

• Liaisons Ethernet négociées à une vitesse inférieure ;

• Réduction des performances de sonnerie sur les circuits FXS analogiques ;

• Apparition de bruit pendant les appels ;

• Fonctionnement anormal des relais ou ports E/S externes ;

• Appareils passant hors ligne plus fréquemment pendant ou après les orages.

Sur les sites industriels exposés à la foudre, l’état des SPD doit donc faire partie de la maintenance courante des communications. L’inspection peut couvrir les indicateurs d’état du SPD, les contacts de défaut à distance, le serrage des bornes, les connexions de terre, l’état des câbles, les infiltrations d’eau dans les armoires et de véritables appels de test.

Si une zone subit de façon répétée des dommages sur des ports Ethernet ou FXS, remplacer sans cesse le téléphone ou la passerelle peut ne pas résoudre la cause. La longueur des câbles, l’emplacement des SPD, les pratiques de mise à la terre et les différences de potentiel entre emplacements doivent être réexaminés dans le cadre du système global.

FAQ

Un téléphone industriel classé IP66 ou IP67 a-t-il encore besoin d’une protection contre les surtensions ?

Oui. La protection contre les surtensions doit toujours être évaluée selon l’environnement d’installation. Les indices IP définissent la protection du boîtier contre la poussière, l’eau et les corps étrangers. Ils n’assurent pas la protection des interfaces de communication et d’alimentation contre les transitoires induits par la foudre, les différences de potentiel de terre ou les surtensions de commutation du réseau électrique.

Si un téléphone industriel SIP utilise le PoE, suffit-il de protéger le commutateur ?

Non. Le câble Ethernet extérieur peut transporter l’énergie de surtension vers le téléphone comme vers le commutateur. Selon la longueur du câble et les zones de protection contre la foudre du site, une protection peut être nécessaire à l’entrée de câble côté terrain, à l’entrée du bâtiment et côté salle technique afin de prendre en compte les deux extrémités du circuit.

Les lignes téléphoniques analogiques et Ethernet peuvent-elles utiliser le même SPD ?

Elles ne doivent généralement pas être considérées comme des applications interchangeables. Les circuits de voix analogique, Ethernet/PoE et d’alimentation fonctionnent avec des tensions, fréquences, impédances et caractéristiques de signal différentes. Les dispositifs de protection doivent être sélectionnés spécifiquement pour le type de circuit protégé.

L’utilisation de la fibre signifie-t-elle qu’un téléphone industriel n’a plus besoin de protection contre la foudre ?

La fibre supprime le chemin métallique continu des données et réduit très efficacement le transfert de surtension dû à l’induction électromagnétique et aux différences de potentiel de terre. Cependant, le téléphone, le convertisseur de média, le commutateur ou l’armoire de terrain nécessite toujours une alimentation. La protection côté alimentation et la mise à la terre restent donc nécessaires.

Un conducteur de mise à la terre de SPD plus gros est-il toujours préférable ?

La section du conducteur est importante, mais ce n’est pas le seul facteur. Pendant un transitoire rapide, la longueur de connexion, le cheminement, les coudes et l’inductance peuvent être tout aussi importants. La connexion entre le SPD et l’équipotentialité doit généralement rester courte et directe, tout en utilisant la section de conducteur spécifiée par le fabricant et le concept de protection contre la foudre du projet.

Faut-il inspecter un SPD même si le téléphone industriel n’a pas été endommagé après un orage ?

Pour les points de communication critiques et les zones exposées à la foudre, une inspection périodique est recommandée. Un SPD peut se dégrader sans provoquer immédiatement une panne du téléphone. Vérifier son état, le chemin de terre, le câblage et les fonctions réelles de communication permet d’identifier les problèmes avant la prochaine surtension.
