Dans les salles serveurs, centres de données, baies télécoms et locaux d’équipements de périphérie, les ingénieurs décrivent souvent les équipements comme 1U, 2U, 4U ou 6U. Ce “U” n’est pas un indicateur de performance. C’est une unité physique de hauteur utilisée pour planifier l’espace vertical qu’un serveur, un switch, une passerelle, un système de stockage ou tout autre équipement monté en rack occupera dans une baie standard.
Comprendre cette unité est important pour la conception de projet. Elle aide les équipes à estimer la capacité de la baie, réserver de l’espace pour les futurs appareils, organiser le câblage, améliorer le flux d’air et éviter les conflits d’installation lors de la livraison.
La mesure de base des équipements en rack

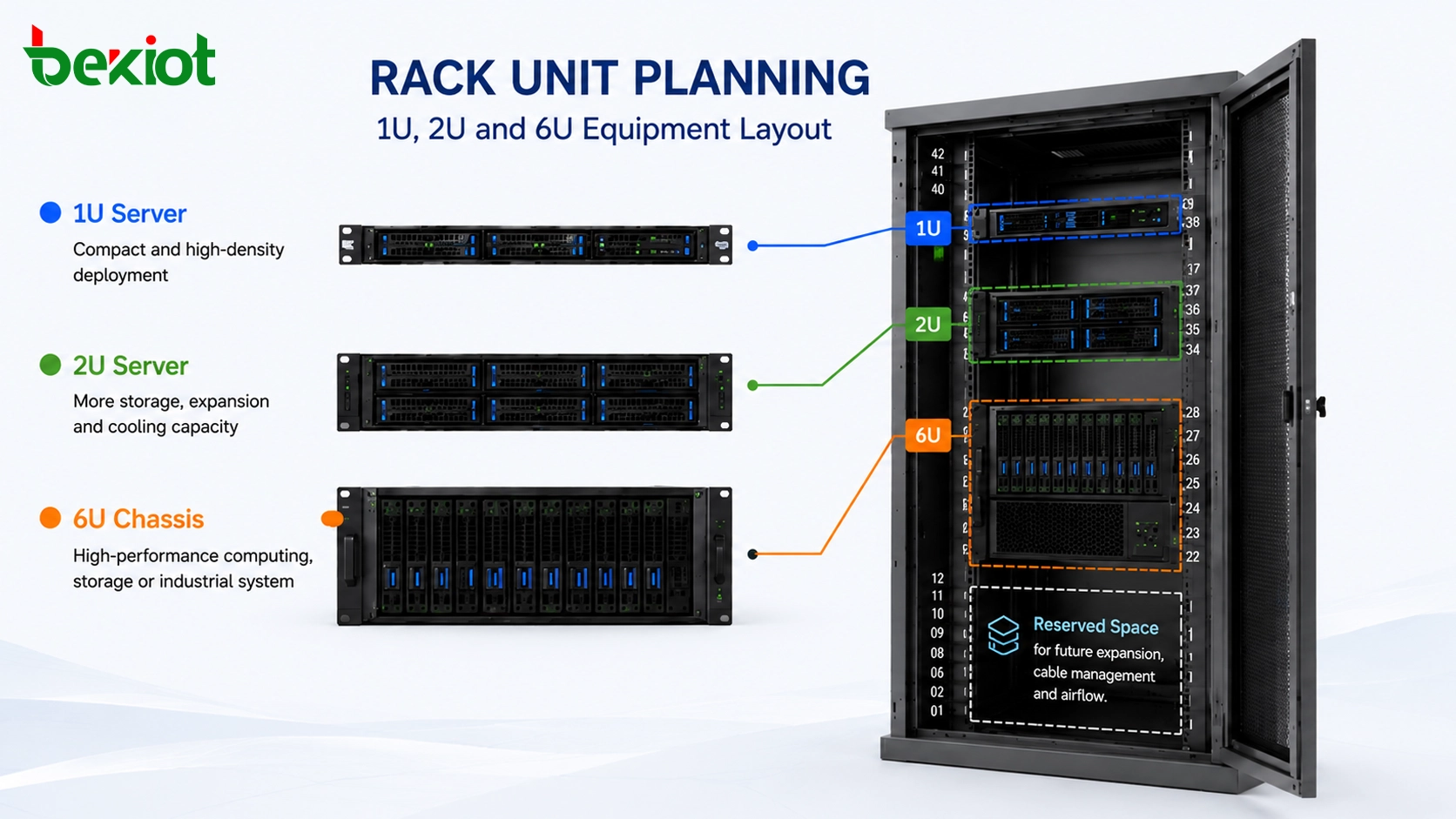

“U” signifie “Rack Unit”, une mesure de hauteur standard utilisée pour les équipements montés en rack. Une unité de rack équivaut à 1,75 pouce, soit environ 4,45 centimètres ou 44,45 millimètres. Lorsqu’un appareil est décrit comme 1U, il occupe une unité de rack en hauteur verticale. Un appareil 2U occupe deux unités de rack, et un appareil 6U en occupe six.
Cette norme rend la planification beaucoup plus simple. Au lieu de mesurer manuellement chaque châssis serveur, les ingénieurs peuvent utiliser la valeur U pour comprendre rapidement la consommation d’espace dans la baie. Un serveur 1U est généralement compact et adapté aux déploiements haute densité. Un serveur 2U offre plus d’espace interne pour disques, cartes d’extension, refroidissement ou matériel plus performant. Les châssis plus grands, comme 4U ou 6U, peuvent servir au stockage, au calcul GPU, au contrôle industriel, au traitement multimédia ou à des systèmes spécialisés.
Comment les repères de baie aident les équipes d’installation

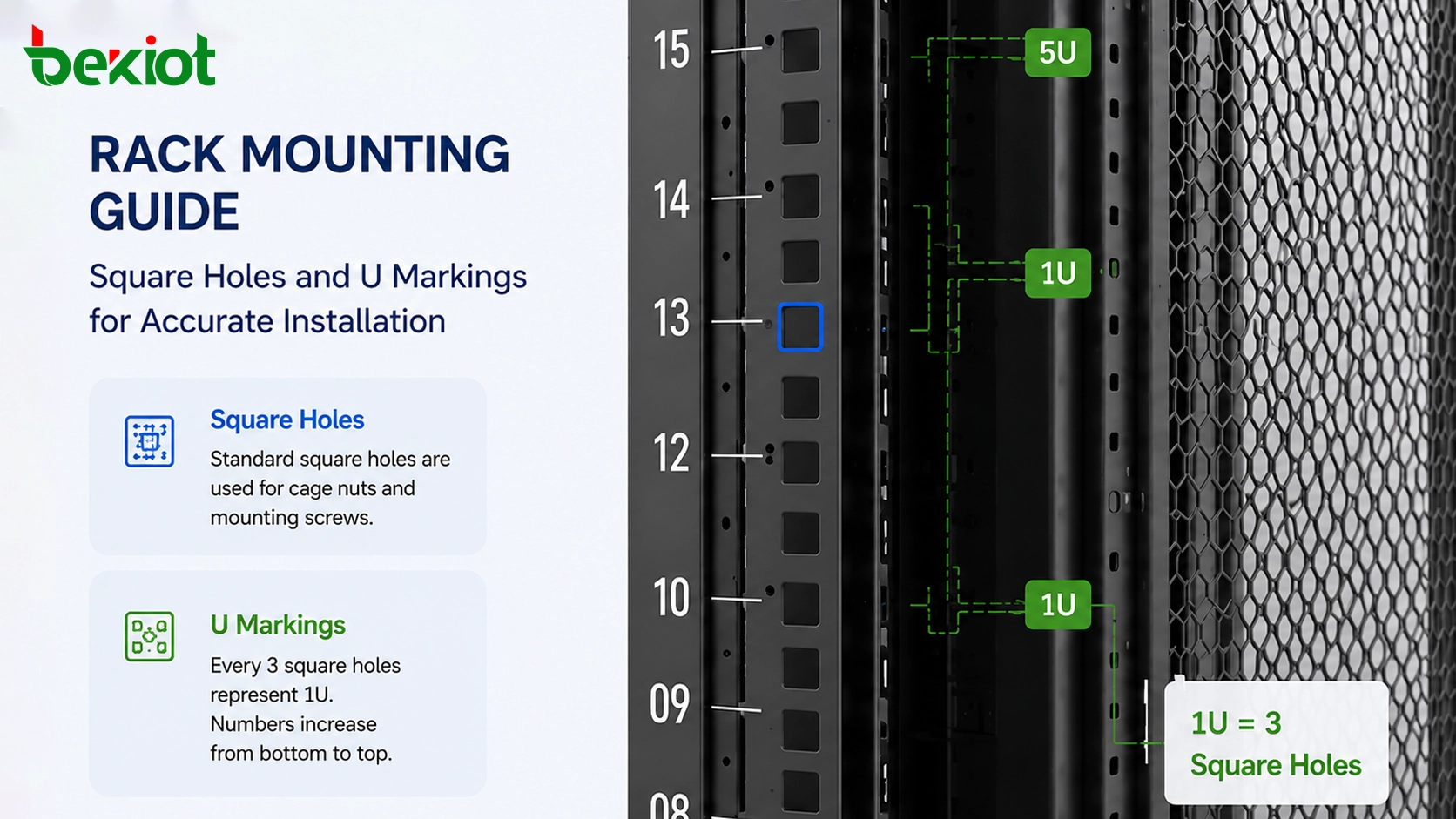

Les baies de serveurs standard comprennent généralement des rails verticaux avec des trous carrés répétés. Ces trous carrés ne sont pas aléatoires. Ils correspondent à l’espacement des unités de rack, et les numéros placés à côté aident les installateurs à localiser la position correcte de chaque appareil.
Dans de nombreuses baies, trois trous carrés représentent une unité de rack. La numérotation commence généralement en bas de la baie et augmente vers le haut. Cela permet aux ingénieurs et installateurs de suivre précisément un plan d’implantation. Par exemple, si le plan indique qu’un serveur 2U doit être installé de U10 à U11, l’équipe peut identifier les trous corrects sans approximation.
Hauteurs courantes de baies dans les projets réels
La baie de serveur pleine hauteur la plus courante est 42U. Cela signifie que la baie peut théoriquement contenir des équipements dont la hauteur verticale totale est de 42 unités de rack. Si chaque appareil faisait exactement 1U et qu’aucun espace n’était réservé, une baie 42U pourrait contenir 42 équipements 1U.
En pratique, les équipes réservent souvent de l’espace supplémentaire pour panneaux de brassage, gestionnaires de câbles, unités de distribution électrique, panneaux obturateurs, chemins de flux d’air, accès de service et extension future. Le maximum théorique n’est donc pas toujours la densité recommandée.
| Hauteur de baie | Usage typique | Notes de planification |
|---|---|---|
| 24U | Petites salles serveurs, sites edge, agences, zones d’équipements près d’un mur | Adapté aux petits déploiements où l’espace et le nombre d’appareils sont limités. |
| 42U | Centres de données standard, locaux télécoms, salles d’équipements d’entreprise | Hauteur de baie la plus utilisée pour le déploiement général de serveurs et réseaux. |
| 45U / 48U | Salles de données grande capacité, baies haute densité, projets nécessitant plus d’espace de câblage | Fournit de l’espace vertical supplémentaire pour équipements, câbles, flux d’air et extension. |
Pourquoi planifier les U avant l’achat
Lors du choix de serveurs, switches, passerelles de communication, systèmes de stockage, appliances de sécurité ou équipements réseau industriels, connaître la hauteur U aide à déterminer si l’équipement peut être installé dans le rack prévu. Cela évite aussi une erreur fréquente : acheter les appareils puis découvrir que l’espace de baie est insuffisant.
Dans un projet bien conçu, la liste des équipements doit inclure le nom, la quantité, la hauteur U, la position d’installation, la puissance requise, la connexion réseau, la chaleur dégagée et l’espace de maintenance. Ces informations permettent de déterminer si une baie 24U, 42U, 45U ou 48U convient le mieux.
Le calcul d’espace n’est que la première étape
Le calcul des unités de rack indique l’espace vertical occupé, mais il ne résout pas tous les problèmes. Une baie doit aussi avoir une profondeur suffisante, une capacité de charge, une capacité électrique, une capacité de refroidissement et de l’espace pour le cheminement des câbles.
Par exemple, un appareil 1U peut entrer en hauteur, mais être inadapté s’il est trop profond, trop lourd pour les rails ou nécessite un espace arrière de câblage non réservé.
L’extension future doit être intégrée
De nombreux projets grandissent après la première phase. Des serveurs, switches, passerelles, panneaux de brassage, enregistreurs, dispositifs de sécurité ou unités edge peuvent être ajoutés plus tard. Si la baie est remplie dès le départ, les évolutions peuvent exiger une seconde baie, plus de câbles, une nouvelle distribution électrique et davantage de travaux.
Une conception pratique réserve généralement des unités libres pour l’extension future et la flexibilité de maintenance. Les mises à niveau deviennent plus simples et le risque de refaire toute l’implantation diminue.
Planifier les salles serveurs et baies de communication
La planification des unités de rack ne concerne pas seulement les serveurs IT. Elle est aussi importante pour les systèmes télécoms, plateformes IP PBX, serveurs médias, plateformes de dispatching, serveurs d’enregistrement, passerelles vidéo, passerelles RoIP, switches, routeurs, pare-feu et équipements d’alimentation. Tout équipement rackable doit être évalué par sa hauteur U avant installation.

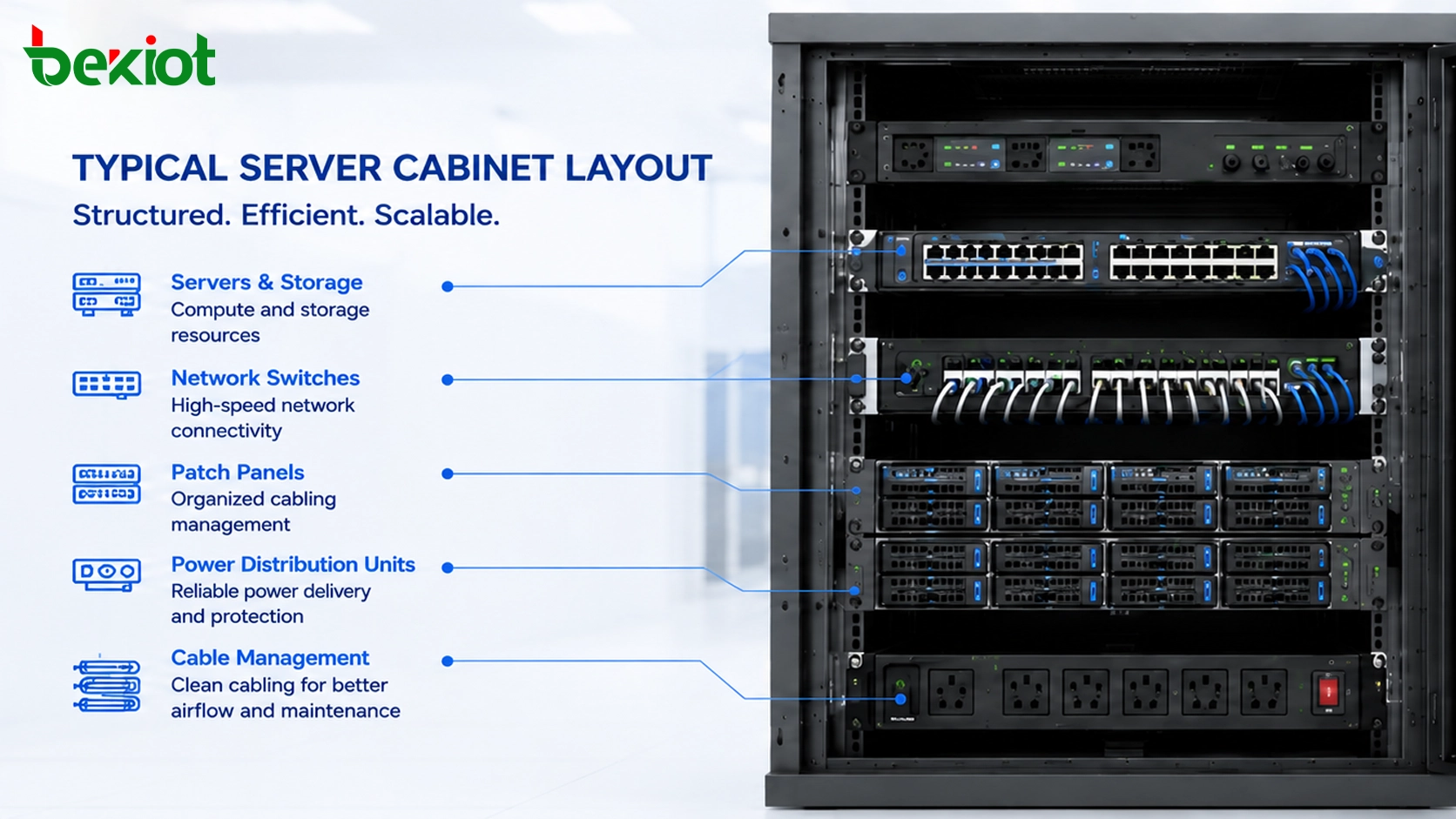

Dans un projet de communication, la baie peut contenir à la fois des équipements IT et du matériel de communication. Par exemple, une baie peut inclure serveurs, plateformes SIP, switches, passerelles, stockage, panneaux de brassage et alimentation. Un plan clair réduit les erreurs de câblage et donne aux équipes de maintenance une structure plus lisible.
Flux de conception recommandé
Un plan fiable doit commencer par la liste des équipements. Chaque appareil doit être vérifié pour sa hauteur U, profondeur, poids, entrée d’alimentation, sens de refroidissement, emplacement des ports et accès de maintenance. L’ingénieur peut ensuite créer un dessin d’élévation définissant la position de chaque appareil.
Les équipements lourds sont généralement placés plus bas pour améliorer la stabilité. Les panneaux de brassage et gestionnaires de câbles doivent être proches des équipements qu’ils servent. Les appareils nécessitant une opération ou une vérification fréquente doivent être placés, si possible, à une hauteur confortable.
Vérifier les détails d’installation avant livraison
Avant la phase d’installation, l’équipe doit confirmer la taille de baie, le type de rails, les accessoires de montage, la distribution électrique, la mise à la terre, le sens d’entrée des câbles, la ventilation et l’espace de service disponible autour de la baie. Ces détails influencent souvent le bon fonctionnement du plan sur site.
Pour les projets avec plusieurs baies, une numérotation et un étiquetage cohérents sont importants. ID de baie, position U, nom de l’appareil, mapping des ports, étiquette de câble et étiquette de circuit doivent correspondre à la documentation finale.
Utiliser correctement panneaux obturateurs et gestionnaires de câbles
Les panneaux obturateurs ne servent pas seulement à l’apparence. Ils guident le flux d’air et réduisent la recirculation d’air chaud dans les conceptions de refroidissement avant-arrière. Les gestionnaires gardent les câbles réseau et alimentation organisés, réduisent les contraintes de courbure et facilitent la maintenance.
Même lorsque le calcul U est correct, une mauvaise gestion des câbles peut rendre la baie difficile à maintenir. L’espace de rack ne doit donc pas être planifié seulement autour des appareils. Les chemins de câbles, le flux d’air et l’accès de service doivent être planifiés ensemble.
Valeur pour propriétaires et intégrateurs
Une bonne planification U réduit les risques projet. Elle aide les propriétaires à estimer le nombre de baies, l’espace de salle, la distribution électrique et la capacité d’extension avant l’achat. Elle aide aussi les intégrateurs à préparer des plans plus clairs, réduire les erreurs et livrer une baie plus professionnelle.
Pour les centres de données, télécoms, communications industrielles, sécurité et bâtiments intelligents, le système d’unités de rack fournit un langage commun entre concepteurs, fournisseurs, installateurs et maintenance. Lorsque tout le monde comprend 1U, 2U, 6U et 42U, la planification devient plus précise et la communication plus simple.
La meilleure conception n’est pas celle qui remplit chaque unité de rack. C’est celle qui équilibre densité, dissipation thermique, câblage, alimentation, maintenance et évolutivité à long terme.
FAQ
Le 1U est-il toujours meilleur parce qu’il économise de l’espace ?
Pas toujours. Un appareil 1U économise de l’espace vertical, mais un châssis 2U ou plus grand peut offrir un meilleur refroidissement, plus de baies disque, plus de slots d’extension ou une maintenance plus simple. Le bon choix dépend des performances, de la densité et des besoins de service.
Des équipements de marques différentes peuvent-ils entrer dans la même baie ?
Généralement oui, s’ils respectent les dimensions standard et si la profondeur de baie, le type de rails, la charge admissible et les accessoires sont compatibles. La profondeur de l’appareil et l’espace de câblage arrière doivent toutefois être vérifiés avant achat.
Les switches réseau doivent-ils être installés en haut ou au milieu ?
Cela dépend du câblage. Le top-of-rack est courant en centre de données, tandis qu’une position médiane ou supérieure peut être plus simple dans les petites salles. La meilleure position réduit la longueur des câbles et garde la maintenance pratique.
Combien d’espace de rack inutilisé faut-il réserver ?
Il n’existe pas de règle fixe pour tous les projets, mais il est souvent préférable de laisser de l’espace pour gestionnaires de câbles, panneaux obturateurs, futurs appareils et flux d’air plutôt que de remplir entièrement la baie dès la première phase.
La hauteur U inclut-elle les pieds ou supports de bureau ?
La hauteur en unité de rack désigne généralement la taille d’installation rackable. Les pieds de bureau, supports muraux ou accessoires non rack peuvent ne pas suivre la même mesure. Le kit de montage et le dessin d’installation doivent donc être vérifiés séparément.
