Dans les environnements de commandement d’urgence, de sécurité publique, d’énergie, de services publics, de transport, d’exploitation industrielle et d’intervention terrain, les talkies-walkies et les systèmes radio restent des outils essentiels pour les équipes de première ligne. Ils sont simples, rapides et fiables pour la coordination Push-to-Talk. Pourtant, beaucoup de projets rencontrent le même problème concret : différents systèmes radio fonctionnent souvent dans des environnements de communication séparés et fermés.
Un centre de commandement peut déjà utiliser une plateforme de communication convergée avec dispatch vocal, visioconférence, écrans de supervision, téléphonie IP et liaison avec les alarmes. Les équipes terrain peuvent continuer à s’appuyer sur les radios. Des systèmes Push-to-Talk sur réseau public peuvent aussi être utilisés avec des réseaux radio privés. Sans une couche de passerelle adaptée, ces systèmes restent indépendants, ce qui rend la coordination en temps réel difficile au moment critique.
Une passerelle RoIP aide à résoudre ce problème en transformant la voix radio et les comportements de contrôle en ressources de communication IP. Elle peut relier des canaux radio à des systèmes de dispatch SIP, faire le pont entre des plateformes PTT sur réseau public et des réseaux radio privés, et créer une interconnexion directe radio-à-radio entre terminaux différents.
Le défi d’intégration dans la communication terrain
De nombreuses organisations ont modernisé leurs centres de commandement avec des plateformes de communication récentes. Ces systèmes peuvent prendre en charge téléphones IP, consoles de dispatch, visioconférence, intégration de supervision, workflows d’alarme et gestion unifiée des communications. Sur le papier, la plateforme paraît complète. En exploitation réelle, toutefois, un écart majeur apparaît souvent : le réseau radio reste en dehors de la plateforme.
Cela crée une rupture entre les opérateurs de dispatch et les utilisateurs terrain. Le répartiteur travaille depuis un système de commandement IP, tandis que le personnel terrain utilise des radios portables, des radios mobiles ou des systèmes radio privés. Sans intégration radio, les messages doivent être relayés manuellement. Cela ralentit la réponse, augmente les malentendus et diminue la valeur de la plateforme de commandement.
Le rôle d’une passerelle RoIP est d’intégrer le côté radio au flux de communication IP. En convertissant l’audio radio et le comportement PTT dans un format utilisable par les systèmes de dispatch, elle étend directement les communications du centre de commandement aux utilisateurs radio de première ligne.
Connecter les radios à une plateforme de dispatch

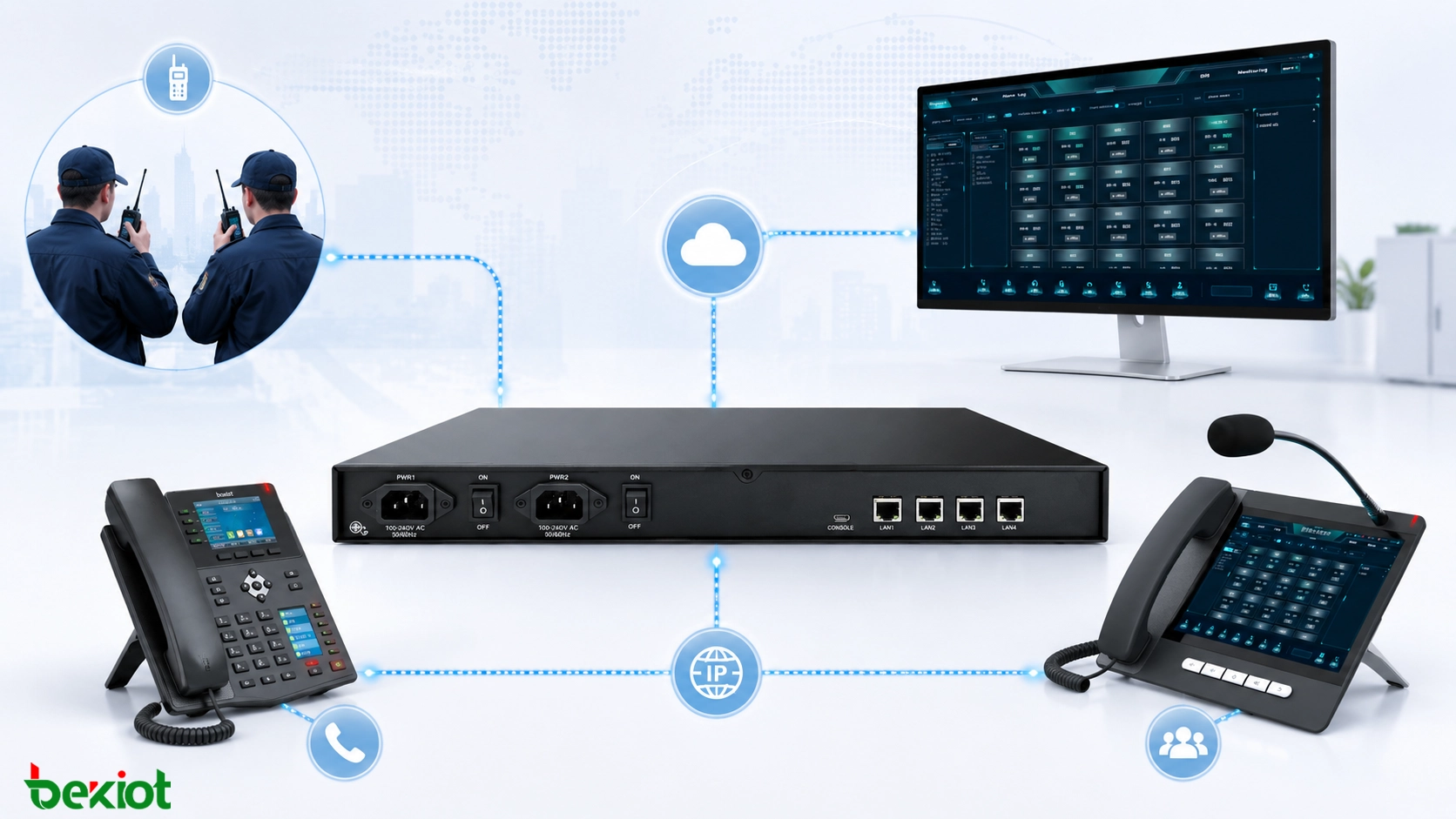

Le premier usage type d’une passerelle RoIP consiste à connecter des terminaux radio traditionnels à une plateforme de communication convergée ou à un système de commandement et de dispatch. Dans ce modèle, la passerelle convertit la voix côté radio en communication SIP standard. Après intégration, les opérateurs peuvent appeler les utilisateurs radio depuis la plateforme, et les utilisateurs radio peuvent répondre en appuyant sur le PTT.
Ainsi, radios, téléphones IP, consoles de dispatch et plateformes de communication fonctionnent comme un seul système coordonné. Le centre de commandement n’a plus besoin de transférer manuellement les messages entre différents outils. Les consignes de dispatch atteignent plus directement les équipes terrain, et les retours terrain reviennent vers la plateforme de manière plus structurée.
Ce modèle convient à la construction de centres de commandement, aux projets de dispatch d’urgence, aux salles de contrôle industriel, aux systèmes de communication de sécurité publique et aux plateformes de visioconférence qui doivent inclure la voix radio dans un workflow plus large.
La vraie valeur du RoIP n’est pas seulement la conversion audio. Elle réside dans la capacité à transformer les radios terrain en ressources de communication utilisables dans un environnement moderne de dispatch IP.
Comment SIP simplifie l’accès radio
SIP est largement utilisé dans la téléphonie IP, les systèmes de dispatch, les plateformes de contrôle d’appel et les réseaux de communication unifiée. Lorsqu’une passerelle RoIP prend en charge SIP, les canaux radio peuvent être connectés à des systèmes qui comprennent déjà la signalisation SIP. Cela réduit la complexité d’intégration et facilite le déploiement dans des projets de communication IP existants.
Par exemple, un opérateur peut utiliser une console SIP pour lancer une communication avec un canal radio. La passerelle assure le lien entre le côté SIP et le côté radio, y compris la transmission audio et le contrôle PTT. Le canal radio devient alors une ressource du même environnement que les téléphones IP, les terminaux de dispatch et les autres endpoints SIP.
Dans l’ingénierie pratique, cette capacité est particulièrement utile lorsque l’utilisateur veut conserver ses actifs radio existants tout en modernisant le centre de commandement vers une plateforme IP.
Relier PTT sur réseau public et radio privée
Le deuxième usage type consiste à connecter des systèmes Push-to-Talk sur réseau public avec des systèmes radio privés. Le PTT sur réseau public, souvent basé sur la 4G ou les réseaux mobiles haut débit, est devenu courant grâce à sa large couverture et à son déploiement flexible. Beaucoup d’organisations continuent toutefois à utiliser des réseaux radio privés pour leur fiabilité locale, leurs communications dédiées ou leurs habitudes opérationnelles.
Le défi est que le PTT sur réseau public et les systèmes radio privés appartiennent généralement à deux mondes de communication différents. Les utilisateurs d’un côté ne peuvent pas toujours parler directement à ceux de l’autre côté. Une passerelle RoIP peut servir de pont entre les deux.
Dans un déploiement plus avancé, la passerelle ne se limite pas au transport audio. Elle peut participer au contrôle du droit de parole. Lorsqu’un utilisateur PTT sur réseau public appuie sur le bouton de parole, la passerelle peut déclencher le comportement PTT du côté radio privé. Lorsque le côté radio termine sa transmission, elle peut libérer le droit de parole. Cela crée une conversation plus naturelle et réduit les délais par rapport à un simple pont audio.
Ce type d’intégration nécessite généralement une coopération d’interface de la plateforme PTT sur réseau public. Si la plateforme prend en charge des méthodes de contrôle courantes telles que SIP INFO, DTMF ou d’autres interfaces de signalisation, la connexion peut être plus fluide et plus facile à adapter.
Créer des ponts radio-à-radio directs
Le troisième usage est plus direct. Dans certaines opérations temporaires, il peut ne pas y avoir de plateforme convergée ni de système PTT sur réseau public. Le site peut simplement disposer de deux systèmes radio différents qui doivent communiquer. Dans ce cas, la passerelle RoIP peut être utilisée en mode pont back-to-back.
Une interface radio est connectée à un système radio, et une autre interface à un système différent. La passerelle se place au milieu et relie le chemin vocal. Lorsque les utilisateurs d’un côté parlent, les utilisateurs de l’autre côté entendent le message. C’est utile lorsque deux équipes utilisent des fréquences, systèmes ou appareils différents, mais ont besoin d’une coordination temporaire rapide.
Ce mode est particulièrement utile pour l’intervention d’urgence, les opérations conjointes temporaires, la coordination interservices, les sites de secours, la sécurité d’événements et les scénarios où une interconnexion rapide est nécessaire sans déployer une plateforme complète.
Pourquoi VOX et COR sont importants
Dans un pont radio-à-radio, une question technique clé est de savoir comment la passerelle détecte qu’une personne parle. Sans signalisation de plateforme, elle doit reconnaître l’activité radio et déclencher le bon chemin audio. C’est là que VOX et COR deviennent importants.
VOX, ou activation vocale, détecte la présence de parole à partir de l’entrée audio. Lorsque la voix est détectée, la passerelle peut activer le comportement de transmission. COR, ou détection de relais commandé par porteuse, identifie l’état du signal radio et aide la passerelle à comprendre si un canal radio est actif.
La mise en mémoire tampon audio est également importante. Lors de commutations PTT rapides, les premiers mots peuvent être perdus si le système réagit trop lentement. Une passerelle dotée d’un tampon vocal protège le début du message et améliore la clarté lors de la commutation radio-à-radio.
Choisir la bonne architecture
Le bon modèle de déploiement dépend de l’environnement de communication de l’utilisateur. Si l’organisation possède déjà un système de dispatch SIP ou une plateforme convergée, la passerelle doit servir à intégrer les canaux radio à la plateforme. Si l’utilisateur dispose à la fois d’un PTT sur réseau public et d’un réseau radio privé, l’intégration au niveau signalisation doit être envisagée. Si le besoin est temporaire et simple, le pont radio-à-radio peut suffire.
C’est pourquoi une passerelle RoIP ne doit pas être choisie uniquement selon le nombre d’interfaces. Les ingénieurs doivent évaluer le support protocolaire, la compatibilité SIP, le contrôle PTT, la détection VOX et COR, le tampon audio, la configuration web, la fiabilité de l’alimentation, la conception réseau et les exigences de maintenance à long terme.
| Cas d’usage | Problème système | Rôle de la passerelle | Scénario typique |
|---|---|---|---|
| Radio vers dispatch SIP | Les radios ne communiquent pas avec la plateforme IP de commandement | Convertit la voix radio et le comportement PTT en communication SIP | Centres de commandement, dispatch industriel, plateformes de sécurité publique |
| PTT réseau public vers radio privée | Les utilisateurs PoC et les utilisateurs radio privés ne peuvent pas parler directement | Relie l’audio et prend en charge le droit de parole par signalisation | Organisations utilisant à la fois PTT haut débit et radio privée |
| Pont radio-à-radio | Deux systèmes radio nécessitent une interconnexion temporaire directe | Connecte deux canaux radio par pont vocal | Sites d’urgence, opérations conjointes, coordination terrain temporaire |
Guide pratique de sélection des passerelles RoIP
Pour les projets nécessitant une interconnexion stable entre radio et IP, la passerelle RoIP quatre canaux Becke Telcom BK-ROIP4 peut être utilisée comme option pratique. Elle convient pour connecter des canaux radio à des plateformes de dispatch SIP, des systèmes de communication IP et des réseaux de commandement multisites, notamment lorsque des ressources radio existantes doivent être intégrées à un workflow plus large.
Le BK-ROIP4 prend en charge le protocole SIP standard, offre quatre ports Gigabit Ethernet et adopte un châssis rack 1U. Il permet la configuration web et la mise à niveau à distance, ce qui simplifie le déploiement et la maintenance quotidienne. L’appareil utilise deux entrées d’alimentation AC et convient aux scénarios de communication continue 7×24 avec une forte fiabilité opérationnelle.
Fonctions clés
Le BK-ROIP4 est équipé de quatre interfaces radio RJ45, d’une interface de débogage Mini USB et de quatre ports Gigabit Ethernet. Il prend en charge la restauration d’usine et fournit des indicateurs pour l’enregistrement SIP, l’état des canaux, l’activité du bouton PTT, l’état de fonctionnement et l’état d’alarme.
Domaines d’application de l’intégration radio-IP
L’intégration par passerelle RoIP est utile partout où les utilisateurs radio doivent communiquer avec des centres de commandement, des opérateurs de dispatch, des plateformes IP ou d’autres groupes radio. Les applications typiques incluent sécurité publique, gestion d’urgence, lutte contre l’incendie, exploitation ferroviaire, électricité, sites pétroliers et chimiques, mines, foresterie, transport, grands ensembles immobiliers et parcs industriels.
Dans les environnements ferroviaires et de transport, l’intégration radio-IP peut connecter équipes d’exploitation, personnel de station, maintenance et centres de contrôle. Dans les sites énergétiques et industriels, elle améliore la coordination entre travailleurs terrain et salles de contrôle. En intervention d’urgence, elle aide différents groupes de secours à communiquer même s’ils arrivent avec des systèmes radio différents.
La couche de passerelle protège aussi l’investissement existant. Au lieu de remplacer chaque terminal radio ou de reconstruire tout le système, les utilisateurs peuvent ajouter une couche d’interconnexion IP qui intègre progressivement la radio dans une architecture de dispatch plus unifiée.
Vérifications techniques avant le déploiement
Avant de déployer une passerelle RoIP, l’équipe projet doit d’abord confirmer le type de système radio, la méthode de connexion et les exigences d’interface. Les terminaux radio peuvent utiliser des connexions audio, PTT, COR et accessoires différentes. Une adaptation correcte est indispensable pour une communication stable.
La deuxième vérification concerne la compatibilité de plateforme. Si le système cible est basé sur SIP, il faut tester l’enregistrement SIP, le routage d’appel, le support des codecs et le comportement de contrôle du dispatch. Si le système doit se connecter à une plateforme PTT sur réseau public, le contrôle du droit de parole et la compatibilité de signalisation doivent être validés à l’avance.
La troisième vérification concerne le comportement opérationnel. Les ingénieurs doivent tester le retard vocal, la clarté audio, la réponse PTT, la sensibilité VOX, la détection COR, la protection du premier mot, la stabilité réseau et la récupération après coupure d’alimentation ou de réseau. Dans les projets critiques, ces détails influencent directement l’expérience utilisateur et l’efficacité de réponse.
| Élément technique | À vérifier | Pourquoi c’est important |
|---|---|---|
| Compatibilité SIP | Enregistrement, appel, routage et comportement codec | Garantit que les canaux radio fonctionnent dans les systèmes de dispatch IP |
| Contrôle PTT | Appui, relâchement, déclenchement de signalisation et temporisation de parole | Détermine si les conversations sont naturelles et réactives |
| Détection VOX et COR | Activation audio et détection de porteuse radio | Prend en charge le pont radio-à-radio et les usages sans plateforme |
| Tampon audio | Protection du premier mot et comportement de commutation | Réduit la perte de parole au début d’une transmission |
| Fiabilité réseau | Stabilité IP, récupération, conception d’alimentation et supervision d’état | Soutient le dispatch quotidien et la continuité des communications d’urgence |
Conclusion
Une passerelle RoIP peut résoudre plusieurs problèmes courants de communication dans un seul appareil. Elle peut connecter des terminaux radio à des plateformes de dispatch SIP, relier le PTT sur réseau public à des systèmes radio privés et créer une interconnexion directe radio-à-radio entre groupes différents. Ces trois modèles sont utiles pour les centres de commandement, les sites d’urgence, les opérations industrielles, les systèmes de transport et les organisations ayant besoin d’une coordination vocale intersystèmes.
L’essentiel est de considérer la passerelle comme une partie d’une architecture de communication complète, et non comme un simple adaptateur audio. Le support SIP, le contrôle PTT, VOX, COR, le tampon audio, la compatibilité de plateforme et la fiabilité de déploiement influencent le résultat final. Bien choisie et configurée, une passerelle RoIP étend la communication radio vers les systèmes modernes de commandement et de dispatch IP tout en conservant la rapidité et la simplicité du PTT traditionnel.
FAQ
Que fait une passerelle RoIP ?
Une passerelle RoIP connecte des systèmes de radiocommunication à des réseaux IP. Elle peut convertir la voix radio en communication SIP, relier différents systèmes radio et connecter les utilisateurs radio aux plateformes de dispatch ou aux centres de commandement.
Une passerelle RoIP peut-elle connecter des talkies-walkies à une plateforme de dispatch ?
Oui. Si la passerelle prend en charge SIP et un contrôle radio adapté, elle permet aux opérateurs de dispatch de communiquer avec les utilisateurs radio depuis une plateforme IP.
Qu’est-ce que le pont radio-à-radio ?
Le pont radio-à-radio consiste à connecter deux systèmes radio différents au moyen d’une passerelle, sans dépendre d’une plateforme complète. Un côté parle, et l’autre reçoit la voix via la passerelle.
Pourquoi VOX et COR sont-ils importants ?
VOX détecte l’activité vocale, tandis que COR détecte l’état de la porteuse radio. Ces fonctions aident la passerelle à décider quand transmettre ou recevoir, surtout dans les scénarios de pont radio-à-radio.
Où peut-on utiliser BK-ROIP4 ROIP Gateway ?
BK-ROIP4 peut être utilisé dans les projets de commandement et de dispatch, les réseaux de communication industrielle, les opérations de transport, les systèmes d’intervention d’urgence, les mines, les services publics et d’autres scénarios où les ressources radio doivent être connectées à des systèmes IP.
