Le DTMF intrabande est une méthode qui transmet les signaux de clavier Dual-Tone Multi-Frequency sous forme de tonalités audibles dans le même flux audio que la parole. Lorsqu’un appelant appuie sur une touche comme 1, 2, 3, * ou #, le téléphone génère une paire de tonalités. Dans un système DTMF intrabande, ces tonalités voyagent dans le canal vocal comme un son de conversation normal.

Le DTMF est couramment utilisé pour les menus IVR, l’accès à la messagerie vocale, la saisie de PIN de conférence, les systèmes bancaires, le contrôle d’accès, le routage des centres d’appels, les fonctions de commande à distance, les systèmes de paging, les systèmes d’entrée de porte et les lignes de service. Le DTMF intrabande est l’un des moyens les plus anciens et les plus simples de transmettre ces tonalités, car il ne nécessite pas de canal de signalisation séparé.

Dans les systèmes VoIP et SIP modernes, le DTMF intrabande reste présent dans de nombreux déploiements hybrides, surtout lorsque des téléphones analogiques, des passerelles PSTN, des PBX existants, des interfaces proches du fax, des téléphones d’ascenseur, des portiers téléphoniques et d’anciens systèmes IVR sont impliqués. Il doit toutefois être utilisé avec prudence, car les codecs compressés, la perte de paquets, l’annulation d’écho, la réduction de bruit et le traitement audio peuvent déformer les tonalités et provoquer des échecs de reconnaissance.

Qu’est-ce que le DTMF intrabande ?

Définition et sens principal

Le DTMF intrabande signifie que les tonalités DTMF sont transmises dans le chemin audio normal d’un appel. Elles ne sont pas envoyées comme des messages SIP séparés ni comme des paquets RTP telephone-event distincts. Elles font partie du même flux média que la voix de l’appelant. Le système récepteur les détecte en écoutant l’audio et en décodant leurs fréquences.

Son sens principal est une transmission de chiffres simple et fondée sur l’audio. Le téléphone ou la passerelle génère les tonalités, le canal vocal les transporte, puis l’équipement ou l’application réceptrice les reconnaît. Cela rend le DTMF intrabande facile à comprendre et compatible avec de nombreux systèmes téléphoniques traditionnels.

En téléphonie analogique, le DTMF intrabande était naturel, car le chemin d’appel était un circuit audio. En téléphonie IP, la méthode peut encore fonctionner, mais seulement si le codec vocal et le chemin média préservent les tonalités DTMF avec assez de précision pour que le récepteur les décode.

Le DTMF intrabande envoie les chiffres du clavier comme de vraies tonalités audio dans le flux vocal ; le système récepteur doit donc détecter ces tonalités dans l’audio de l’appel.

Pourquoi le DTMF intrabande reste important

Le DTMF intrabande reste important parce que de nombreux systèmes de communication doivent fonctionner avec des équipements téléphoniques hérités. Les passerelles analogiques, les trunks PSTN, les interphones de porte, les téléphones d’urgence d’ascenseur, les anciens IVR, les plateformes de centre d’appels et les dispositifs de contrôle d’accès peuvent attendre des tonalités DTMF sous forme d’audio audible.

Il est aussi utile dans des environnements simples où tout le chemin d’appel utilise un audio non compressé de bonne qualité et ne demande pas de négociation DTMF séparée. Dans ce cas, le DTMF intrabande peut être direct et fiable.

Cependant, ce n’est pas toujours le meilleur choix pour les chemins VoIP modernes compressés. Si l’audio est trop compressé ou traité par suppression de bruit, les tonalités peuvent être endommagées. C’est pourquoi les ingénieurs comparent souvent le DTMF intrabande aux méthodes RTP telephone-event et SIP INFO lors de la conception de systèmes VoIP.

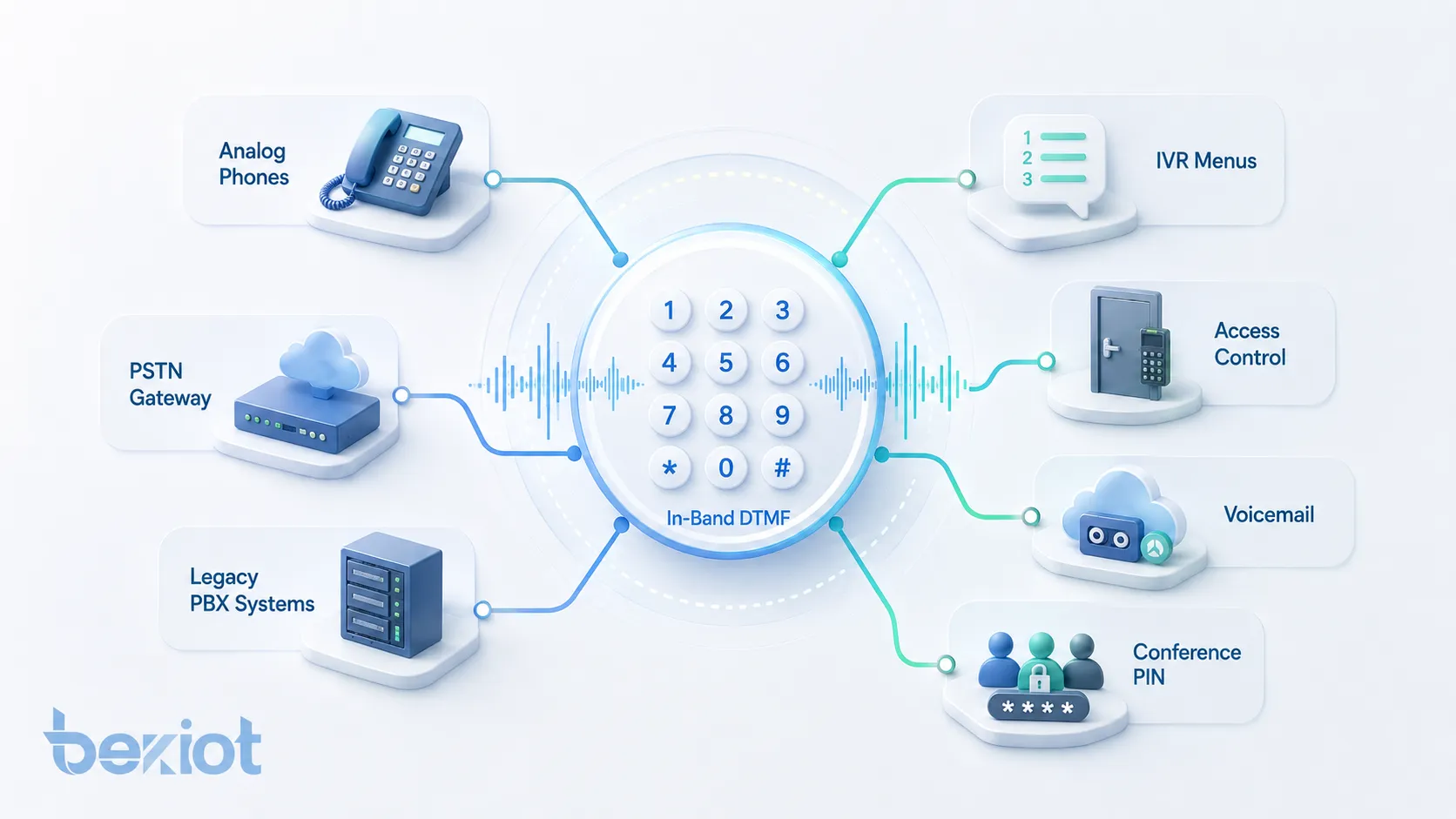

Comment fonctionne le DTMF intrabande

Génération du signal à double tonalité

Le DTMF utilise deux fréquences audio simultanées pour chaque chiffre du clavier. Une tonalité provient d’un groupe de basses fréquences et l’autre d’un groupe de hautes fréquences. Leur combinaison identifie la touche pressée. Par exemple, chaque touche numérique possède sa propre paire de tonalités.

Lorsque l’utilisateur appuie sur une touche, le téléphone génère la paire de tonalités correspondante pendant une courte durée. L’appareil récepteur écoute ces paires et les traduit à nouveau en chiffres. Cela permet aux systèmes d’interpréter une saisie utilisateur sans interface visuelle de clavier côté réception.

Le DTMF intrabande dépend de la capacité du chemin audio à préserver correctement ces tonalités. Si la durée, la fréquence, le volume ou la forme d’onde sont déformés, le décodeur récepteur peut manquer le chiffre ou détecter un mauvais chiffre.

Transmission dans le canal vocal

Dans un appel DTMF intrabande, les tonalités générées passent dans le même flux média que la parole. Dans les systèmes analogiques, elles traversent le circuit audio téléphonique. Dans les systèmes VoIP, elles sont encodées par le codec vocal et transportées comme paquets audio.

Si le codec est assez transparent, les tonalités DTMF restent reconnaissables. Des codecs comme G.711 sont souvent plus adaptés au DTMF intrabande, car ils préservent l’audio plus directement. Les codecs très compressés ou à faible débit peuvent détériorer la qualité des tonalités et réduire la fiabilité de détection.

Le canal audio peut aussi traverser des passerelles, serveurs média, SBC, annuleurs d’écho, transcodeurs, enregistreurs et plateformes IVR. Chaque étape peut affecter la qualité des tonalités si elle n’est pas correctement configurée.

Réception et détection des tonalités

Le côté récepteur doit détecter les tonalités DTMF dans le flux audio. Cela peut se produire dans un serveur IVR, un PBX, une plateforme de messagerie vocale, une passerelle, un contrôleur d’accès, un pont de conférence ou un serveur applicatif. Le détecteur analyse l’audio et identifie les paires de tonalités présentes.

La détection exige une durée de tonalité suffisante, un bon équilibre fréquentiel, un volume adapté et peu d’interférences de fond. Si l’utilisateur parle en appuyant sur les touches, si l’appel est bruité ou si le traitement audio modifie les tonalités, la détection peut devenir moins fiable.

Une bonne détection DTMF doit rejeter les faux positifs issus de la parole tout en reconnaissant les vraies tonalités du clavier. Cet équilibre est important, car certains sons vocaux peuvent contenir des composantes fréquentielles ressemblant à des tonalités.

Exemple de flux d’appel

Un exemple courant est un menu IVR. L’appelant compose un numéro de service et entend « appuyez sur 1 pour les ventes, sur 2 pour le support ». Il appuie sur 2. Le téléphone génère la paire DTMF du chiffre 2. Les tonalités circulent dans le flux audio. L’IVR détecte la tonalité et route l’appel vers la file de support.

Dans un exemple de contrôle d’accès, un appelant peut saisir un PIN sur le clavier du téléphone. Le système d’accès détecte les chiffres DTMF intrabande et décide s’il doit déverrouiller une porte, ouvrir un portail ou accepter une commande de contrôle.

Dans les deux cas, le système fonctionne seulement si tout le chemin audio conserve les tonalités assez clairement pour le décodeur récepteur.

Caractéristiques techniques du DTMF intrabande

Transmission basée sur l’audio

La caractéristique essentielle du DTMF intrabande est la transmission basée sur l’audio. Le chiffre n’est pas porté comme un événement de données séparé ; il est porté comme un son. Cette méthode est donc facile à utiliser avec des systèmes capables de comprendre les tonalités audio.

La transmission basée sur l’audio est particulièrement utile lorsque l’équipement récepteur est conçu pour une détection de tonalités de type analogique. De nombreux systèmes hérités, contrôleurs simples et plateformes IVR traditionnelles reconnaissent le DTMF depuis le chemin audio.

Cette même caractéristique crée aussi la principale limite. Comme les tonalités sont traitées comme de l’audio, tout ce qui modifie l’audio peut affecter le signal DTMF.

Aucun canal de signalisation séparé

Le DTMF intrabande ne nécessite pas de canal de signalisation séparé pour les chiffres. L’appel n’a pas besoin d’envoyer de messages SIP INFO ni de paquets RTP telephone-event. Les tonalités sont directement intégrées dans le flux média.

Cela peut simplifier l’interopérabilité avec les systèmes anciens. Si le récepteur écoute l’audio de l’appel, il peut détecter le chiffre sans support spécial pour les méthodes de signalisation hors bande.

Mais l’absence de canal de signalisation séparé signifie aussi que le côté récepteur doit dépendre de la détection audio au lieu d’un événement numérique propre. Cela peut réduire la fiabilité dans les environnements VoIP compressés.

Sensibilité aux codecs

Le DTMF intrabande est sensible au comportement des codecs. Les codecs conçus pour compresser la parole humaine peuvent ne pas préserver parfaitement les tonalités DTMF. Ils peuvent déformer les fréquences, modifier la durée des tonalités, réduire le volume ou introduire des artefacts.

G.711 est souvent privilégié lorsque le DTMF intrabande doit être utilisé, car il préserve la forme d’onde audio plus fidèlement que beaucoup de codecs à faible débit. Des codecs comme G.729 ou d’autres codecs compressés peuvent entraîner une détection DTMF peu fiable dans certains déploiements.

Le choix du codec est donc l’une des considérations techniques les plus importantes pour le DTMF intrabande.

Exigences de temporisation et de durée

La détection DTMF dépend de la temporisation. Si la tonalité est trop courte, le récepteur peut ne pas la reconnaître. Si les chiffres sont envoyés trop vite, il peut en manquer un ou les fusionner. Si la tonalité est trop longue, elle peut provoquer une détection répétée selon le décodeur.

Les téléphones, passerelles et systèmes IVR peuvent permettre de configurer la durée de tonalité DTMF et le délai entre chiffres. Une temporisation correcte améliore la reconnaissance, surtout lorsque le chemin d’appel inclut des passerelles ou un traitement audio.

La temporisation doit être testée avec le système récepteur réel, car les plateformes IVR et contrôleurs peuvent avoir des tolérances différentes.

Volume et niveau de signal

Les tonalités DTMF doivent arriver à un niveau approprié. Si elles sont trop faibles, le détecteur peut les manquer. Si elles sont trop fortes, elles peuvent être écrêtées ou déformées. Le bruit de fond et l’écho peuvent aussi perturber la détection.

Les passerelles et interfaces analogiques peuvent inclure des réglages de gain qui affectent le niveau des tonalités DTMF. Un gain incorrect peut créer des problèmes intermittents où certains chiffres sont détectés et d’autres manqués.

Un DTMF intrabande fiable nécessite une planification correcte des niveaux audio sur tout le chemin d’appel.

Compatibilité avec les systèmes analogiques et PSTN

Le DTMF intrabande est naturellement compatible avec de nombreux systèmes analogiques et PSTN, car ils ont été conçus pour transporter des tonalités audio. Lorsque les systèmes VoIP se connectent à des trunks analogiques ou à des passerelles PSTN, le DTMF intrabande peut être requis ou généré à la frontière de la passerelle.

Dans les réseaux hybrides, les passerelles peuvent convertir entre DTMF intrabande et formats RTP telephone-event. Par exemple, le côté VoIP peut utiliser des événements téléphoniques RFC 4733, tandis que le côté analogique reçoit des tonalités audibles régénérées.

Cette conversion aide à relier les technologies de communication anciennes et modernes, mais elle doit être configurée avec soin.

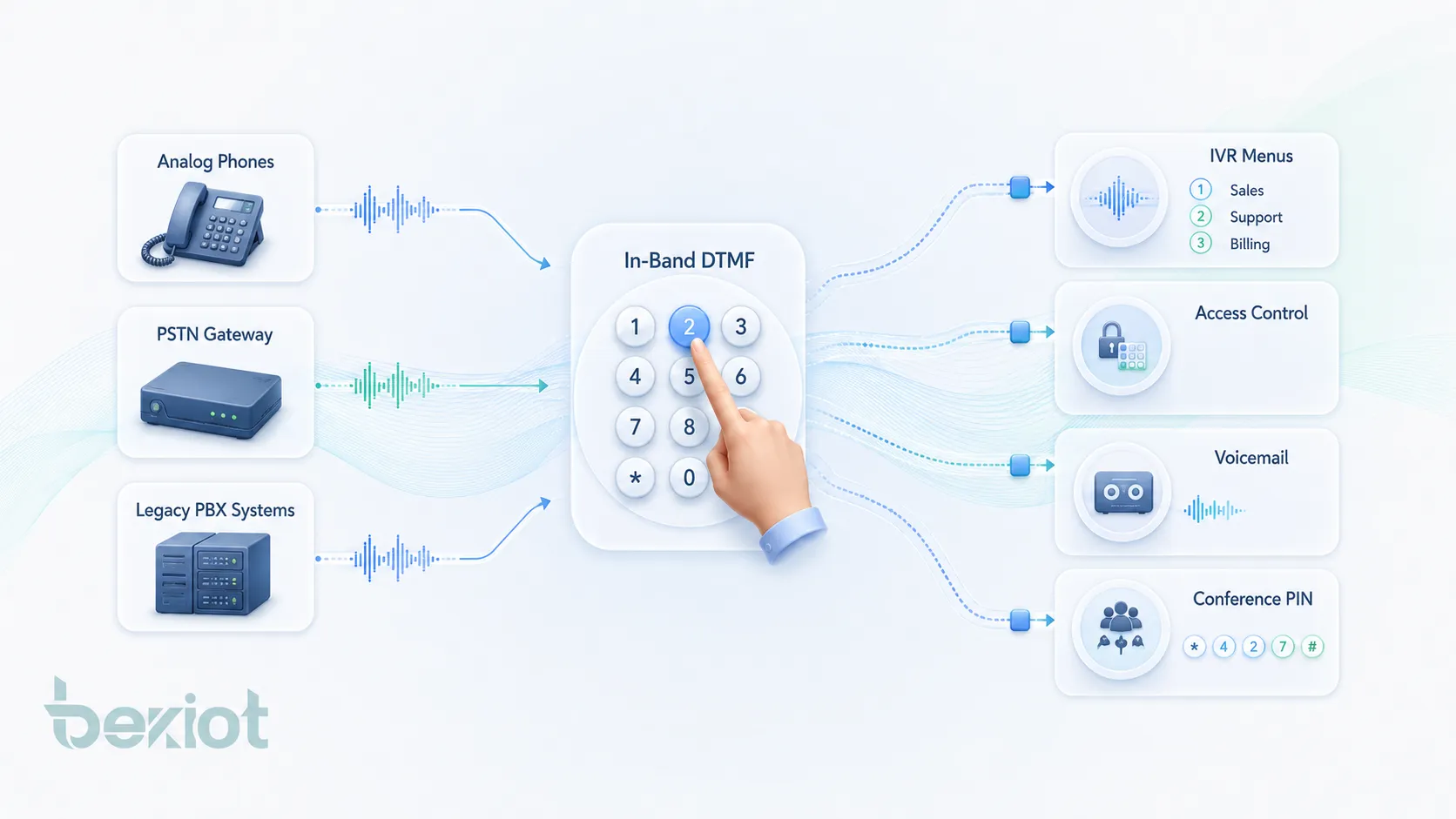

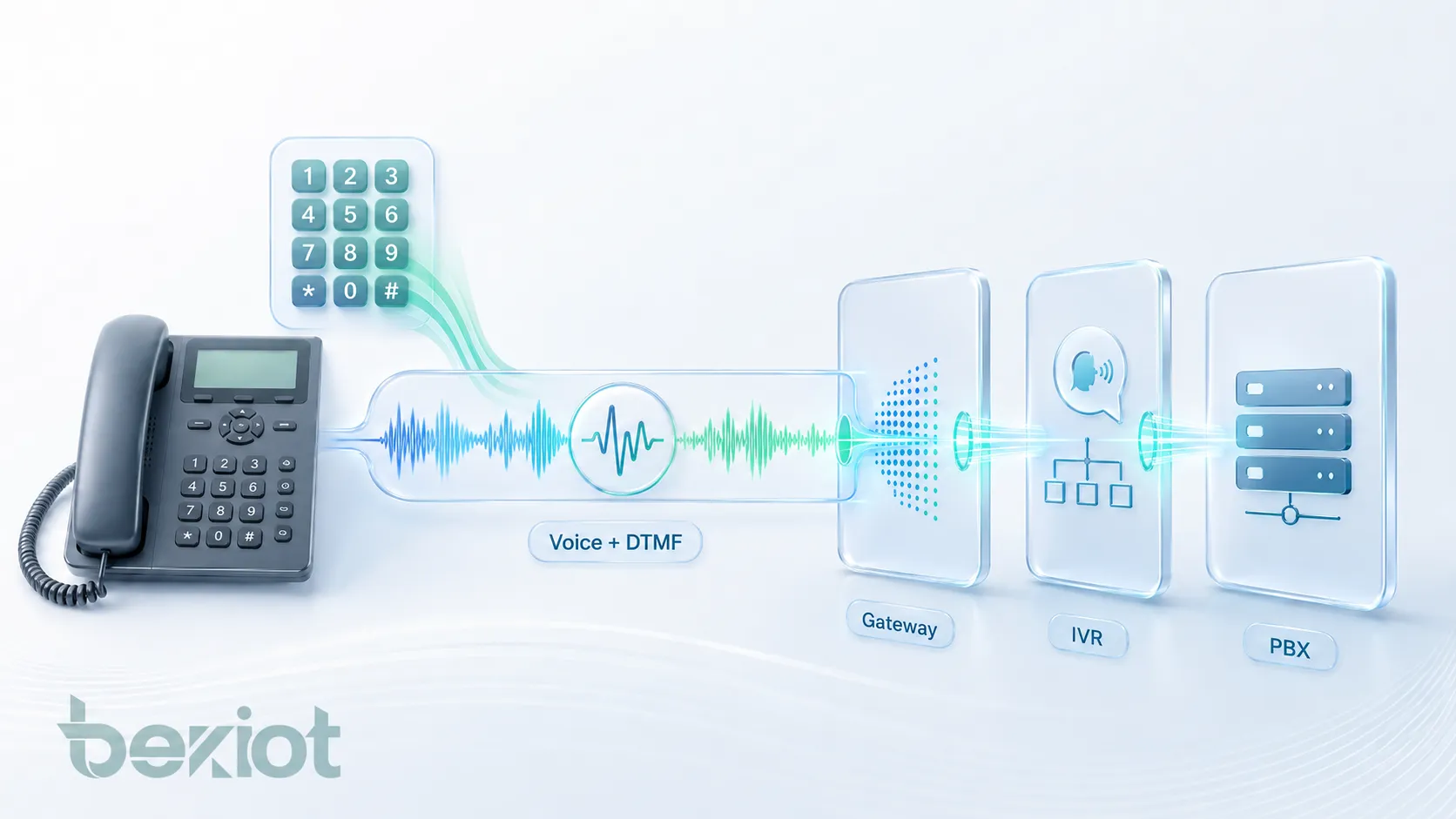

Avantages audio du DTMF intrabande

Compatibilité audio simple

Le principal avantage audio du DTMF intrabande est sa compatibilité simple avec les systèmes qui traitent déjà l’audio. Comme les chiffres sont des tonalités audibles, le système récepteur a seulement besoin d’une capacité de détection de tonalités. Il n’a pas besoin de comprendre SIP INFO, la négociation SDP ou les charges RTP telephone-event.

Cela rend le DTMF intrabande utile pour les PBX existants, adaptateurs analogiques, systèmes d’accès et anciennes plateformes IVR. Il peut aider à maintenir la compatibilité pendant la migration de la téléphonie traditionnelle vers la VoIP.

Dans les environnements où le chemin audio est propre et non compressé, le DTMF intrabande peut fonctionner de manière fiable.

Adaptation naturelle aux interfaces analogiques

Les interfaces de téléphonie analogique sont conçues autour de l’audio. Le DTMF intrabande s’y adapte naturellement, car les tonalités passent dans le même circuit que la parole. Les téléphones analogiques, passerelles analogiques et équipements connectés au PSTN peuvent générer et détecter ces tonalités sans signalisation par paquets séparée.

C’est utile dans les déploiements mixtes où des endpoints analogiques restent utilisés. Par exemple, un portier analogique, un téléphone d’ascenseur ou un PBX hérité peut exiger des tonalités audibles pour contrôler des menus ou fonctions.

L’avantage est le plus fort lorsque la compatibilité analogique compte davantage que l’optimisation VoIP moderne.

Aucune dépendance au support de signalisation

Le DTMF intrabande peut fonctionner même si le chemin de signalisation ne supporte pas des événements DTMF séparés. Si un équipement ou trunk ne supporte pas SIP INFO ou la négociation RTP telephone-event, les tonalités audio peuvent encore passer.

Cela peut aider dans les connexions basiques, les anciennes passerelles ou les systèmes aux fonctions limitées. Le système récepteur peut toujours interpréter les chiffres si les tonalités restent intactes.

Cet avantage ne doit toutefois pas masquer les limites de fiabilité. L’absence de dépendance à la signalisation est utile, mais la qualité média devient plus importante.

Dépannage plus facile à l’écoute

Le DTMF intrabande peut parfois être plus facile à identifier pendant le dépannage, car les tonalités sont audibles. Un technicien peut écouter un enregistrement d’appel ou un flux média et confirmer si les tonalités sont présentes.

C’est différent des méthodes hors bande, où les chiffres peuvent être envoyés comme événements séparés qui ne s’entendent pas dans l’audio. Pour un dépannage terrain simple, les tonalités audibles peuvent confirmer que le téléphone a bien généré du DTMF.

Un dépannage plus détaillé exige tout de même de vérifier les codecs, captures de paquets, journaux de passerelle, réglages de détection IVR et niveaux audio.

DTMF intrabande et autres méthodes DTMF

DTMF intrabande et RTP Telephone-Event

RTP telephone-event, souvent associé à RFC 2833 et à son successeur RFC 4733, envoie les chiffres DTMF comme événements RTP plutôt que comme tonalités audio ordinaires. L’information de chiffre voyage dans le chemin média, mais elle est représentée comme un événement structuré au lieu d’un audio vocal encodé.

Cette méthode est souvent préférée en VoIP, car elle est moins affectée par la compression vocale. Le système n’a pas besoin que le codec préserve la forme d’onde du ton ; il envoie une représentation numérique du chiffre, de la durée et de l’information d’événement.

Le DTMF intrabande est plus simple pour les systèmes basés sur l’audio, tandis que RTP telephone-event est généralement plus fiable dans les réseaux de voix IP compressés.

DTMF intrabande et SIP INFO

SIP INFO envoie l’information DTMF par signalisation SIP pendant une session active. Au lieu de placer le chiffre dans le chemin audio, l’endpoint envoie un message INFO contenant l’information du chiffre au système récepteur.

SIP INFO peut éviter la distorsion des codecs audio, car le chiffre n’est pas transmis comme audio. Il dépend toutefois du support du chemin de signalisation et de l’interopérabilité. Les plateformes peuvent implémenter SIP INFO DTMF différemment, donc la compatibilité doit être testée.

Le DTMF intrabande est basé média, RTP telephone-event est basé événement dans RTP, et SIP INFO est basé signalisation. Le choix dépend du support des endpoints, des passerelles, trunks, exigences IVR et du design réseau.

DTMF intrabande et DTMF hors bande

Le DTMF hors bande signifie que le chiffre est envoyé en dehors de l’audio vocal normal. RTP telephone-event et SIP INFO en sont des exemples courants. Le but est d’éviter de dépendre de la préservation des tonalités audio.

Les méthodes hors bande sont souvent meilleures pour les systèmes VoIP utilisant des codecs compressés ou un traitement média complexe. Elles peuvent améliorer la reconnaissance des chiffres pour les menus IVR, centres de contact et trunks SIP.

Le DTMF intrabande reste utile lorsque la compatibilité avec les tonalités audio héritées est nécessaire ou lorsque le chemin d’appel est connu pour conserver les tonalités avec précision.

Sélection de méthode dans les réseaux hybrides

Les réseaux hybrides demandent souvent une conversion entre méthodes. Un trunk SIP peut utiliser RTP telephone-event, alors qu’un appareil analogique exige des tonalités intrabande. Une passerelle peut détecter les événements RTP telephone et régénérer du DTMF audible côté analogique.

L’inverse peut aussi se produire. Un téléphone analogique peut envoyer des tonalités intrabande vers une passerelle VoIP, et la passerelle peut convertir ces tonalités en événements RTP telephone pour le côté IP.

La configuration correcte de la passerelle est essentielle. Si les deux côtés génèrent du DTMF en même temps ou si la conversion est désactivée, des chiffres doublés ou manquants peuvent apparaître.

Applications du DTMF intrabande

Navigation dans les menus IVR

Les systèmes IVR utilisent le DTMF pour permettre aux appelants de choisir des options de menu. Un appelant peut appuyer sur 1 pour les ventes, 2 pour le support ou 0 pour un opérateur. Le DTMF intrabande peut être utilisé lorsque l’IVR détecte les chiffres depuis le flux audio.

C’est courant dans la téléphonie traditionnelle et dans certains systèmes VoIP connectés par passerelle. Cela fonctionne mieux quand le chemin audio utilise un codec adapté et évite un traitement excessif.

Si des appelants signalent que les choix de menu ne sont pas reconnus, la méthode DTMF et la configuration du codec doivent être vérifiées.

Messagerie vocale et saisie de PIN de conférence

Les messageries vocales et ponts de conférence demandent souvent aux utilisateurs de saisir des PIN, numéros de boîte ou commandes de menu. Le DTMF intrabande peut transporter ces chiffres comme tonalités audibles.

C’est utile lorsque le système de messagerie ou de conférence attend une détection de tonalités audio. Toutefois, si les utilisateurs passent par des chemins VoIP compressés, la reconnaissance des chiffres peut devenir moins fiable.

Pour les systèmes modernes de conférence SIP, RTP telephone-event est souvent préféré, mais le DTMF intrabande peut rester nécessaire pour l’interconnexion avec l’existant.

Contrôle d’accès et ouverture de porte

Les systèmes de contrôle d’accès peuvent utiliser des chiffres DTMF pour l’ouverture de porte, de portail, le contrôle d’ascenseur ou la saisie de commandes distantes. Un utilisateur peut appeler un interphone et appuyer sur un chiffre ou un code pour ouvrir une porte.

Le DTMF intrabande est courant dans les anciens portiers et systèmes d’accès, car le contrôleur écoute les tonalités audibles. Lorsque ces systèmes sont connectés à la VoIP par passerelles, la qualité correcte des tonalités intrabande devient importante.

Les applications de contrôle d’accès doivent être conçues avec soin, car le contrôle par tonalité peut affecter la sécurité physique. L’authentification, les droits de l’appelant et les restrictions de commande doivent être pris en compte.

Commande à distance et automatisation

Certains systèmes distants utilisent le DTMF pour des commandes simples. Un utilisateur peut appuyer sur des touches pour démarrer, arrêter, réinitialiser, déverrouiller, acquitter ou sélectionner une fonction. Le DTMF intrabande permet de transporter ces commandes dans un canal audio.

Cela peut apparaître dans l’automatisation héritée, le contrôle de paging, l’acquittement d’alarmes, les interfaces radio, les systèmes de services publics ou les équipements simples commandés par téléphone. C’est utile lorsqu’une interface de données complète n’existe pas.

Pour les commandes critiques, le DTMF doit être associé à l’autorisation et à la journalisation. Un simple contrôle par tonalité peut ne pas être assez sûr pour des opérations sensibles.

Interopérabilité avec passerelles PSTN et adaptateurs analogiques

Les passerelles PSTN et adaptateurs téléphoniques analogiques doivent souvent gérer le DTMF intrabande. Les appareils analogiques génèrent naturellement des tonalités, tandis que les réseaux IP peuvent préférer la signalisation telephone-event. Les passerelles peuvent détecter, laisser passer, supprimer ou régénérer les tonalités selon la configuration.

C’est courant dans les systèmes qui connectent téléphones analogiques, équipements proches du fax, téléphones d’ascenseur, panneaux d’alarme, portiers ou PBX hérités à des trunks SIP ou systèmes IP PBX.

Les paramètres DTMF de la passerelle doivent correspondre aux exigences du serveur SIP, du fournisseur de trunk et des endpoints pour éviter les chiffres manqués ou dupliqués.

Centres d’appels et systèmes de service client

Les centres d’appels utilisent le DTMF pour la sélection IVR, la saisie de numéros de compte, le routage de paiement, le transfert vers agent et le libre-service client. Le DTMF intrabande peut être présent lorsque les appels arrivent depuis le PSTN ou des systèmes connectés en analogique.

Pour les centres d’appels, la fiabilité DTMF affecte l’expérience client. Si les chiffres échouent, les appelants peuvent répéter les saisies, atteindre la mauvaise file ou abandonner l’appel.

Les centres de contact modernes préfèrent souvent les méthodes hors bande pour les chemins VoIP, mais la compatibilité intrabande peut rester nécessaire pour certains trunks, passerelles et chemins d’accès client.

Points à considérer pour le déploiement

Choisir le bon codec

Le choix du codec est le premier point de déploiement pour le DTMF intrabande. Si les tonalités intrabande doivent être conservées, utilisez un codec qui les transporte précisément. G.711 est souvent utilisé pour cette raison.

Les codecs à faible débit peuvent réduire la bande passante, mais ils peuvent aussi déformer les tonalités DTMF. Si le chemin d’appel doit utiliser des codecs compressés, RTP telephone-event peut être une meilleure option.

La politique de codec doit correspondre à la méthode DTMF. Il ne faut pas supposer que le DTMF intrabande fonctionnera de manière fiable avec tous les codecs.

Éviter les traitements audio nuisibles

Les fonctions de traitement audio peuvent affecter le DTMF intrabande. Annulation d’écho, suppression du bruit, contrôle automatique de gain, détection d’activité vocale, suppression du silence et transcodage peuvent modifier le signal de tonalité.

Ces fonctions sont utiles pour la qualité de la parole, mais peuvent perturber la détection si elles sont mal configurées. Certains systèmes incluent une logique spéciale de détection et de suppression DTMF pour éviter les problèmes.

Le DTMF intrabande doit être testé avec tous les traitements média activés exactement comme en production.

Vérifier la configuration de la passerelle

Les passerelles offrent souvent des modes DTMF comme in-band, RFC 2833 ou RFC 4733 telephone-event, SIP INFO, auto ou conversion. Une mauvaise configuration de passerelle est une cause fréquente d’échec DTMF.

Si un appareil analogique envoie des tonalités intrabande, la passerelle peut les laisser passer en audio ou les convertir en événements téléphoniques. Si le côté VoIP envoie des événements téléphoniques, la passerelle peut régénérer des tonalités audibles côté analogique.

La passerelle, le serveur SIP, le fournisseur de trunk et l’endpoint doivent s’accorder sur la manière de gérer le DTMF.

Tester les vrais chemins d’appel

Le DTMF doit être testé sur des chemins réels, pas seulement entre deux extensions locales. Testez les appels internes, appels par trunk SIP, appels PSTN, appels mobiles, accès IVR, messagerie vocale, commandes de contrôle d’accès et saisie de PIN de conférence.

Une méthode qui fonctionne en interne peut échouer via un trunk ou une passerelle parce que le codec, le chemin média ou la conversion DTMF change. Les tests doivent inclure tous les scénarios importants.

Les tests de chemins réels évitent les pannes visibles par les clients après le déploiement.

Prévenir les chiffres dupliqués

Des chiffres dupliqués peuvent apparaître lorsque les tonalités intrabande et les événements hors bande sont tous deux livrés au système récepteur. Par exemple, une passerelle peut laisser passer la tonalité audible tout en générant un chiffre RTP telephone-event.

Le système récepteur peut alors détecter deux fois la même touche. Cela peut provoquer de mauvais choix IVR, des PIN invalides ou des commandes d’accès échouées.

Les systèmes doivent être configurés pour laisser passer, supprimer ou convertir le DTMF de manière cohérente, afin qu’une seule méthode utilisable atteigne l’application réceptrice.

Le déploiement du DTMF intrabande dépend du choix du codec, du traitement audio, du comportement de la passerelle, des niveaux de tonalité, de la temporisation et des tests de bout en bout du chemin d’appel.

Problèmes courants du DTMF intrabande

Chiffres non détectés

Le problème le plus courant est que les chiffres ne sont pas détectés par le système récepteur. Cela peut arriver parce que le codec a déformé les tonalités, qu’elles étaient trop courtes, que le niveau était trop bas ou que le traitement audio a supprimé une partie du signal.

Le dépannage doit vérifier le codec, le mode DTMF, les paramètres de passerelle, les réglages du détecteur IVR, la durée de tonalité, la perte de paquets et la présence audible des tonalités dans le flux média.

Si la détection intrabande reste peu fiable, passer à RTP telephone-event peut être la meilleure solution pour les chemins VoIP.

Mauvais chiffres détectés

Une mauvaise détection peut survenir lorsque les tonalités sont déformées ou lorsque la parole ou le bruit ressemble à des fréquences DTMF. Même si les détecteurs modernes tentent d’éviter les faux positifs, de mauvaises conditions audio peuvent encore provoquer des erreurs.

Ce problème est plus probable dans les environnements bruyants, les chemins média compressés ou les systèmes avec des niveaux de gain incorrects. Il peut affecter les menus IVR, la saisie de PIN et les commandes à distance.

L’ajustement du niveau audio, le changement de codec et le réglage du détecteur peuvent aider à réduire les mauvaises détections.

Chiffres dupliqués

Des chiffres dupliqués peuvent apparaître lorsqu’un chiffre est transporté par plusieurs méthodes en même temps. Par exemple, la tonalité intrabande peut rester dans l’audio tandis qu’une passerelle envoie aussi un événement RTP telephone.

Les chiffres dupliqués peuvent créer de sérieux problèmes d’expérience utilisateur. Un appelant qui appuie sur 1 peut être interprété comme ayant appuyé sur 11. Un PIN peut échouer parce que chaque chiffre est compté deux fois.

La solution consiste généralement à configurer correctement la suppression ou la conversion DTMF pour que le système récepteur ne reçoive qu’une seule source de chiffres.

Échec avec les codecs compressés

Les codecs compressés sont une cause fréquente d’échec du DTMF intrabande. Les codecs optimisés pour la parole peuvent ne pas reproduire les tonalités DTMF avec assez de précision. Cela peut causer des chiffres manqués ou mal détectés.

Si des économies de bande passante sont nécessaires, utiliser le DTMF hors bande peut être préférable à forcer des tonalités intrabande dans un codec à faible débit.

Pour le DTMF intrabande, un audio de type G.711 est souvent plus sûr qu’une compression agressive.

Problèmes DTMF unidirectionnels

Parfois, le DTMF fonctionne dans un sens mais pas dans l’autre. Un appelant peut envoyer des chiffres à l’IVR, mais le système distant ne peut pas renvoyer des commandes, ou inversement. Cela peut indiquer des paramètres de passerelle asymétriques, des codecs différents, des problèmes de NAT traversal ou des chemins média différents.

Le dépannage doit vérifier les deux sens d’appel ainsi que les traces de signalisation et de média. Il ne faut pas supposer que le DTMF fonctionne dans les deux sens simplement parce qu’il fonctionne dans un sens.

Les tests directionnels sont importants dans les passerelles, trunks, interphones et systèmes de contrôle d’accès.

Bonnes pratiques pour le DTMF intrabande

Utiliser l’intrabande seulement lorsque c’est approprié

Le DTMF intrabande doit être utilisé lorsque le système récepteur attend des tonalités audibles ou lorsque la compatibilité héritée l’exige. Il convient aux interfaces analogiques, à certains chemins PSTN et aux systèmes simples commandés par tonalités.

Pour les chemins VoIP purs, surtout ceux qui utilisent la compression, RTP telephone-event est souvent plus fiable. La meilleure méthode dépend du système complet et non d’un seul réglage d’appareil.

Évitez d’utiliser le DTMF intrabande par défaut sans vérifier le chemin d’appel et l’application réceptrice.

Préférer les codecs audio transparents

Si le DTMF intrabande est requis, utilisez des codecs qui préservent bien les tonalités. G.711 est souvent utilisé, car il transporte l’audio plus fidèlement que de nombreux codecs compressés.

La négociation des codecs doit être contrôlée pour que les appels nécessitant le DTMF intrabande ne basculent pas vers un codec qui détériore les tonalités.

La politique de codec doit être documentée pour les trunks, passerelles, endpoints et systèmes IVR.

Configurer les passerelles de manière cohérente

Les passerelles doivent être configurées de manière cohérente dans le réseau. Décidez si la passerelle laisse passer les tonalités intrabande, les convertit en événements RTP telephone, reconvertit les événements en tonalités ou supprime l’audio dupliqué.

Des paramètres incohérents peuvent créer des problèmes difficiles à diagnostiquer, surtout dans des systèmes multisites ou lorsque différentes trunks ont des exigences différentes.

Un plan DTMF clair doit faire partie du déploiement de passerelles VoIP.

Tester temporisation, niveau et exactitude des chiffres

Les tests doivent inclure la durée des chiffres, le délai entre chiffres, le niveau de tonalité, l’exactitude de détection et les entrées répétées. Testez non seulement les chiffres 0 à 9, mais aussi * et # si l’application les utilise.

Testez avec l’IVR, la messagerie vocale, le système de conférence, le contrôleur de porte ou l’application réelle qui recevra les chiffres. Un test réussi avec un récepteur ne garantit pas le succès avec un autre.

Les tests DTMF doivent être inclus dans la mise en service et après tout changement de codec, trunk, passerelle ou IVR.

Documenter la méthode DTMF par route

Les grands systèmes peuvent utiliser différentes méthodes DTMF selon les routes. Les appels SIP internes peuvent utiliser RTP telephone-event. Les appels via passerelle analogique peuvent exiger l’intrabande. Un trunk SIP peut nécessiter une charge négociée spécifique. Un système d’accès hérité peut avoir besoin de tonalités audio.

Documenter la méthode DTMF attendue par route facilite le dépannage. Cela aide aussi les futurs ingénieurs à éviter de modifier des réglages sans comprendre l’impact.

La documentation DTMF doit inclure les paramètres des endpoints, passerelles, exigences du fournisseur de trunk et exigences de l’application réceptrice.

Conseils de maintenance et de dépannage

Capturer signalisation et média

Le dépannage DTMF nécessite souvent de vérifier à la fois signalisation et média. Les messages SIP peuvent montrer si telephone-event ou SIP INFO a été négocié. Une capture média peut montrer si des tonalités intrabande sont présentes dans le flux audio.

Si le système affirme utiliser le DTMF intrabande, les tonalités doivent être audibles ou visibles dans la forme d’onde média. Si le système utilise RTP telephone-event, les chiffres peuvent apparaître comme des événements RTP séparés.

Comprendre la méthode réellement utilisée est la première étape pour résoudre les problèmes DTMF.

Vérifier la négociation des codecs

La négociation des codecs doit être vérifiée chaque fois que le DTMF intrabande échoue. Un appel peut utiliser G.711 dans un sens et un codec compressé dans l’autre. Un trunk peut forcer le transcodage. Un pont de conférence peut changer le format média.

Si le DTMF intrabande traverse un transcodage, la fiabilité de détection peut diminuer. Les ingénieurs doivent examiner le SDP, les journaux de passerelle et le comportement du serveur média.

Une incompatibilité de codec est l’une des raisons les plus courantes pour lesquelles le DTMF fonctionne dans certains appels et pas dans d’autres.

Examiner les réglages IVR et applicatifs

L’application réceptrice peut avoir ses propres réglages de détection DTMF. Les plateformes IVR, serveurs de messagerie vocale, ponts de conférence et contrôleurs d’accès peuvent permettre de régler la sensibilité, la durée minimale de tonalité, le délai d’attente et les chiffres acceptés.

Si le récepteur attend des événements hors bande mais reçoit des tonalités intrabande, il peut ne pas traiter les chiffres. S’il attend des tonalités intrabande mais que la passerelle les supprime, les chiffres peuvent manquer.

Les réglages applicatifs doivent correspondre à la méthode DTMF livrée par le chemin d’appel.

Écouter les distorsions

Écouter un enregistrement d’appel ou une capture de paquets peut aider à identifier une distorsion de tonalité. Si les tonalités DTMF semblent écrêtées, faibles, bruitées ou cassées, le récepteur peut ne pas les décoder de façon fiable.

La distorsion peut être causée par des problèmes de gain, compression, perte de paquets, annuleurs d’écho, retour acoustique ou mauvaise qualité d’interface analogique.

L’inspection audio est particulièrement utile pour le DTMF intrabande, car les chiffres sont transportés comme du son.

Tester après les changements réseau ou trunk

Le comportement DTMF peut changer après une migration de trunk SIP, un remplacement de passerelle, une mise à jour de politique de codec, un changement de SBC, une mise à niveau IVR ou un changement de routage opérateur. Un appel peut encore se connecter normalement alors que le DTMF cesse de fonctionner.

Après tout changement majeur de communication, testez les menus IVR, PIN de messagerie vocale, accès conférence, commandes de contrôle d’accès et autres fonctions dépendantes du DTMF.

Le DTMF doit faire partie des tests de régression pour les changements VoIP.

DTMF intrabande, sécurité et expérience utilisateur

Saisie de PIN et confidentialité

Le DTMF est souvent utilisé pour la saisie de PIN. En mode intrabande, les tonalités peuvent être présentes dans le flux audio. Si les appels sont enregistrés, elles peuvent aussi être capturées sauf si le système les masque, les supprime ou les protège.

Pour les applications sensibles comme la banque, le paiement, le contrôle d’accès ou la vérification de compte, les organisations doivent réfléchir à la protection des chiffres DTMF. Certains systèmes utilisent des méthodes de saisie sécurisées, le masquage DTMF ou des outils de capture de paiement séparés.

Le DTMF intrabande doit être évalué avec soin lorsque les chiffres représentent des mots de passe, PIN ou commandes sensibles.

Fausses entrées et mauvais routage

Une mauvaise détection DTMF peut affecter l’expérience utilisateur. Un chiffre manqué peut laisser l’appelant dans le même menu IVR. Un mauvais chiffre peut l’orienter vers le mauvais service. Des chiffres dupliqués peuvent faire échouer un PIN.

Ces problèmes frustrent les utilisateurs et augmentent le temps de traitement des appels. Dans le service client, un DTMF peu fiable augmente la charge des agents, car les appelants ne peuvent pas compléter les étapes en libre-service.

Une bonne conception DTMF soutient à la fois la fiabilité technique et l’expérience client.

Autorisation des commandes

Lorsque le DTMF sert à contrôler des portes, portails, alarmes, systèmes de paging ou automatismes, l’autorisation est importante. Toute personne capable d’envoyer les bonnes tonalités peut déclencher la fonction si aucun contrôle supplémentaire n’existe.

Les fonctions sensibles ne doivent pas dépendre uniquement de simples chiffres DTMF. Une validation de l’identifiant appelant, une authentification, des listes d’accès, règles horaires, journaux et confirmation opérateur peuvent être nécessaires.

Le DTMF est utile comme entrée de commande, mais il doit être intégré dans un flux de contrôle sécurisé.

Conclusion

Le DTMF intrabande est une méthode qui transmet les chiffres du clavier comme des tonalités audibles dans le même flux audio que la parole. Il est simple, familier et compatible avec de nombreux systèmes analogiques, PSTN, IVR, messagerie vocale, conférence, contrôle d’accès et PBX hérités.

Ses principales caractéristiques techniques sont la transmission basée sur l’audio, l’absence de canal de signalisation séparé, la compatibilité avec les interfaces analogiques, la sensibilité aux codecs, la dépendance à la durée et au niveau des tonalités, et le besoin d’une détection précise côté récepteur. Ses principaux avantages sont la compatibilité héritée, le fonctionnement simple par chemin audio et l’adaptation naturelle à la téléphonie analogique.

Dans les systèmes VoIP modernes, le DTMF intrabande doit être utilisé avec prudence. Il fonctionne mieux avec des chemins audio transparents comme G.711 et peut devenir peu fiable avec des codecs compressés, le transcodage, la suppression de bruit, l’annulation d’écho, la perte de paquets ou une configuration de passerelle incohérente. Pour de nombreux déploiements voix SIP et IP, les méthodes RTP telephone-event basées sur RFC 4733 sont souvent plus fiables, tandis que SIP INFO peut être utilisé dans certaines implémentations basées sur la signalisation. Le meilleur choix dépend des endpoints, passerelles, trunks, plateformes IVR et tests réels de chemin d’appel.

FAQ

Qu’est-ce que le DTMF intrabande en termes simples ?

Le DTMF intrabande signifie que les chiffres du clavier sont envoyés comme tonalités audibles dans le flux audio vocal normal. Le système récepteur écoute l’audio et détecte les tonalités.

Il est couramment utilisé avec les téléphones analogiques, les systèmes PSTN, les menus IVR, la messagerie vocale et certains systèmes de communication hérités.

Quelle est la différence entre DTMF intrabande et RFC 2833 ou RFC 4733 ?

Le DTMF intrabande envoie le chiffre comme des tonalités audio. RFC 2833 et RFC 4733 envoient le DTMF sous forme de paquets RTP telephone-event structurés au lieu d’audio vocal ordinaire.

RTP telephone-event est généralement plus fiable dans les réseaux VoIP, car il est moins affecté par la compression des codecs vocaux.

Quel codec est le meilleur pour le DTMF intrabande ?

G.711 est souvent préféré pour le DTMF intrabande, car il préserve les tonalités audio plus fidèlement que de nombreux codecs compressés.

Les codecs à faible débit peuvent déformer les tonalités DTMF et entraîner des chiffres manqués ou mal détectés.

Pourquoi le DTMF intrabande échoue-t-il parfois en VoIP ?

Le DTMF intrabande peut échouer à cause de codecs compressés, transcodage, perte de paquets, annulation d’écho, suppression de bruit, mauvais niveaux de gain, durée de tonalité trop courte ou mauvaise configuration de passerelle.

Il faut tester le chemin d’appel complet, car le DTMF peut fonctionner sur une route et échouer sur une autre.

Où le DTMF intrabande est-il couramment utilisé ?

Il est couramment utilisé dans les menus IVR, systèmes de messagerie vocale, saisie de PIN de conférence, contrôle d’accès, systèmes d’entrée de porte, passerelles analogiques, connexions PSTN, PBX hérités et applications de commande à distance.

Il est particulièrement utile lorsque le système récepteur attend des tonalités DTMF audibles.

Le DTMF intrabande est-il sûr pour la saisie de PIN ?

Le DTMF intrabande peut exposer les tonalités de PIN dans le flux audio et éventuellement dans les enregistrements d’appels. Les applications sensibles doivent envisager le masquage, des méthodes de saisie sécurisées, le contrôle d’accès, le chiffrement ou d’autres méthodes de signalisation.

Pour le paiement, la banque et le contrôle d’accès, la sécurité du DTMF doit être évaluée soigneusement.
