L’entrée ligne est une interface audio utilisée pour recevoir un signal de niveau ligne provenant d’une source externe, comme une table de mixage, un lecteur multimédia, un ordinateur, un système téléphonique, un processeur audio, une passerelle de paging, une interface radio, un dispositif d’enregistrement ou un contrôleur de sonorisation. On la trouve couramment sur les amplificateurs, les mélangeurs, les interfaces audio, les enceintes amplifiées, les équipements d’enregistrement, les systèmes d’interphonie, les systèmes de paging, les équipements de diffusion et les plateformes de communication professionnelles.

Contrairement à une entrée microphone, conçue pour des signaux de très faible niveau, l’entrée ligne attend un signal audio plus fort et plus stable. Elle convient donc aux équipements qui possèdent déjà leur propre étage de sortie audio. Lorsque le niveau, le connecteur et l’impédance sont correctement adaptés, l’entrée ligne aide à obtenir un audio plus propre, avec moins de bruit, moins de distorsion et moins de réglage de gain inutile.

Le rôle de l’audio de niveau ligne

Dans les systèmes audio, tous les signaux n’ont pas la même puissance. Un microphone produit un signal faible qui nécessite une préamplification. Une sortie haut-parleur produit un signal de puissance destiné à alimenter une enceinte. Un signal de niveau ligne se situe entre ces deux extrêmes et sert à transférer l’audio entre les équipements.

L’audio de niveau ligne est important parce qu’il fournit une norme pratique pour connecter les appareils. Un lecteur de musique peut alimenter un mélangeur, un mélangeur peut alimenter un amplificateur, une passerelle de paging peut alimenter un système de sonorisation et un processeur audio peut alimenter un enregistreur. Chaque appareil n’a pas besoin de traiter un signal microphone brut si le signal a déjà été préparé.

C’est pourquoi l’entrée ligne apparaît dans de très nombreux systèmes. Elle agit comme point d’entrée audio pour des sources déjà amplifiées à un niveau utilisable, mais qui ne sont pas destinées à piloter directement des haut-parleurs.

Fonctionnement du chemin du signal

Sortie du dispositif source

Le chemin audio commence par un dispositif source. Il peut s’agir d’une sortie de mélangeur, d’une sortie casque d’ordinateur portable, d’un lecteur multimédia, d’un récepteur radio, d’un adaptateur SIP de paging, d’un port audio de système téléphonique, d’un serveur musical ou d’un processeur audio. La source envoie un signal de niveau ligne vers l’appareil récepteur.

La qualité de la source compte. Si la sortie source est bruyante, déformée, trop faible ou trop forte, l’entrée ligne ne peut pas corriger entièrement le problème. Un signal source propre est la première étape vers une bonne qualité audio.

Connecteur et câble

Le signal circule au travers d’un câble et d’un connecteur. Les types de connecteurs courants comprennent le TRS 3.5 mm, le RCA, le jack 6.35 mm, le XLR, le bornier et parfois des connecteurs audio symétriques dédiés. Le bon connecteur dépend de la conception de l’équipement et de l’environnement d’installation.

La qualité du câble et son cheminement comptent aussi. De longs câbles asymétriques peuvent capter du ronflement ou des interférences. Dans les systèmes professionnels et installés, les liaisons ligne symétriques sont souvent préférées pour les distances plus longues, car elles rejettent mieux le bruit.

Étage d’entrée

L’étage d’entrée de l’appareil récepteur accepte le signal et le prépare au traitement interne. Cela peut inclure l’adaptation d’impédance, le réglage de niveau, le filtrage, la conversion analogique-numérique, le routage, le mixage, le contrôle de priorité ou l’ajustement fin du gain.

Si l’étage d’entrée est surchargé, l’audio peut se déformer. Si le niveau d’entrée est trop faible, le système peut nécessiter un gain supplémentaire, ce qui peut augmenter le bruit. Une bonne adaptation de niveau est donc essentielle.

Sortie ou traitement

Après son entrée dans l’appareil, l’audio peut être amplifié, mélangé, enregistré, diffusé en streaming, diffusé vers le public, routé vers des zones ou traité par des fonctions DSP. Dans un système de paging, le signal peut être envoyé vers des haut-parleurs sélectionnés. Dans un enregistreur, il peut être stocké comme fichier audio. Dans un mélangeur, il peut être combiné avec des microphones et d’autres sources.

Le résultat final dépend de toute la chaîne, et pas seulement du port d’entrée. Le niveau de la source, le type de câble, les réglages d’entrée, le traitement, la puissance de l’amplificateur, la qualité des haut-parleurs et l’acoustique de la pièce influencent l’expérience d’écoute.

Fonctions clés à comprendre

Compatibilité avec le niveau ligne

La fonction la plus importante est la compatibilité avec l’audio de niveau ligne. Une entrée ligne est conçue pour des signaux plus forts que le niveau microphone, mais plus faibles qu’un signal de puissance destiné aux haut-parleurs. Connecter le mauvais type de signal peut provoquer un mauvais son ou endommager l’équipement.

Par exemple, brancher directement un microphone sur une entrée ligne peut donner un volume très faible. Brancher une sortie haut-parleur sur une entrée ligne peut surcharger ou endommager le circuit d’entrée. Le type de signal doit toujours être vérifié avant la connexion.

Options symétriques et asymétriques

Les entrées ligne asymétriques sont fréquentes dans l’audio grand public et les connexions courtes. Les entrées RCA et 3.5 mm en sont des exemples typiques. Elles sont simples et pratiques, mais plus sensibles au bruit sur les longs câbles.

Les entrées ligne symétriques utilisent deux conducteurs de signal plus un blindage ou une masse. Elles sont courantes dans l’audio professionnel, la sonorisation installée, la diffusion et les systèmes de communication industriels. Les connexions symétriques aident à réduire le ronflement, les interférences électromagnétiques et les bruits liés à la terre.

Réglage du gain ou du niveau

De nombreux appareils offrent un contrôle de niveau pour l’entrée ligne. Cela permet aux utilisateurs ou aux installateurs d’adapter le signal entrant à la plage de fonctionnement attendue du système. Un réglage correct évite la distorsion et maintient le bruit à un niveau faible.

Le contrôle de niveau ne doit pas servir de correction universelle. Si la sortie source est mal réglée, si le câble est incorrect ou si le signal n’est pas de niveau ligne, le réglage du gain peut seulement masquer le vrai problème.

Prise en charge mono et stéréo

Certaines entrées ligne sont mono, d’autres stéréo. Une entrée mono reçoit un canal, ce qui est courant dans les systèmes de paging, d’interphonie, de sonorisation et de communication vocale. Une entrée stéréo reçoit les canaux gauche et droit, ce qui est courant pour la musique, les systèmes multimédias et l’enregistrement.

Lorsqu’une source stéréo est raccordée à un système mono, le signal peut nécessiter une sommation correcte. Il n’est pas toujours recommandé de court-circuiter simplement les sorties gauche et droite, car cela peut créer de la distorsion ou contraindre la sortie de la source.

Fonctions de priorité et de mixage

Dans les systèmes de sonorisation et de communication, l’entrée ligne peut faire partie d’une structure de priorité. Par exemple, une musique d’ambiance peut entrer par une entrée ligne, mais un microphone de paging ou un message d’urgence peut la remplacer lorsque c’est nécessaire.

Certains systèmes permettent de mélanger, couper, atténuer automatiquement ou router plusieurs entrées ligne vers différentes zones. Cela rend l’intégration de niveau ligne utile dans les environnements audio complexes.

Une entrée ligne fonctionne mieux lorsque le niveau de la source, le type de câble, le connecteur, la sensibilité d’entrée et l’objectif du système sont adaptés avant l’installation.

Types de connecteurs courants

Avantages pratiques dans les systèmes audio

Transfert de signal plus propre

Lorsqu’elle est correctement utilisée, une entrée ligne transfère l’audio sans nécessiter de gain excessif. Cela aide à réduire le souffle, le ronflement et le bruit par rapport à l’amplification d’un signal faible au moyen du mauvais type d’entrée.

Un transfert de signal propre est particulièrement important pour les annonces, la musique d’ambiance, l’enregistrement, la diffusion et le paging, car une mauvaise qualité d’entrée devient plus perceptible après amplification.

Intégration facile des équipements

L’entrée ligne permet à différents appareils audio de fonctionner ensemble. Un mélangeur peut alimenter un amplificateur, un ordinateur peut alimenter une interface d’enregistrement, et une passerelle de paging peut alimenter un système de sonorisation existant. L’intégration du système devient ainsi plus simple et plus flexible.

Dans les projets de modernisation, une entrée ligne peut aider à connecter de nouvelles sources audio numériques à des équipements analogiques existants sans remplacer tout le système en une seule fois.

Prise en charge de plusieurs sources audio

De nombreux systèmes utilisent plus d’une source audio. Un bâtiment peut avoir besoin de musique d’ambiance, de messages programmés, de paging en direct, de tonalités d’urgence et d’annonces enregistrées. Les entrées ligne permettent à ces sources d’entrer dans le système audio de manière organisée.

Avec un routage et un contrôle de priorité appropriés, le système peut décider quelle source est lue, quelle source est coupée et quelles zones reçoivent l’audio.

Réduction du mauvais usage de l’entrée microphone

Utiliser une entrée microphone pour une source de niveau ligne peut provoquer de la distorsion, car le signal peut être trop fort. Une entrée ligne dédiée évite ce problème en acceptant la bonne plage de signal.

Cela améliore la fiabilité et réduit le temps de dépannage pendant l’installation et l’utilisation quotidienne.

Meilleure maintenabilité à long terme

Un étiquetage clair des entrées et un câblage correct facilitent la maintenance des systèmes audio. Les techniciens peuvent identifier rapidement la source connectée, l’endroit où le signal entre et la manière dont il doit être réglé.

Pour les grands bâtiments ou les sites industriels, des connexions d’entrée ligne documentées réduisent la confusion lorsque des équipements sont remplacés ou étendus.

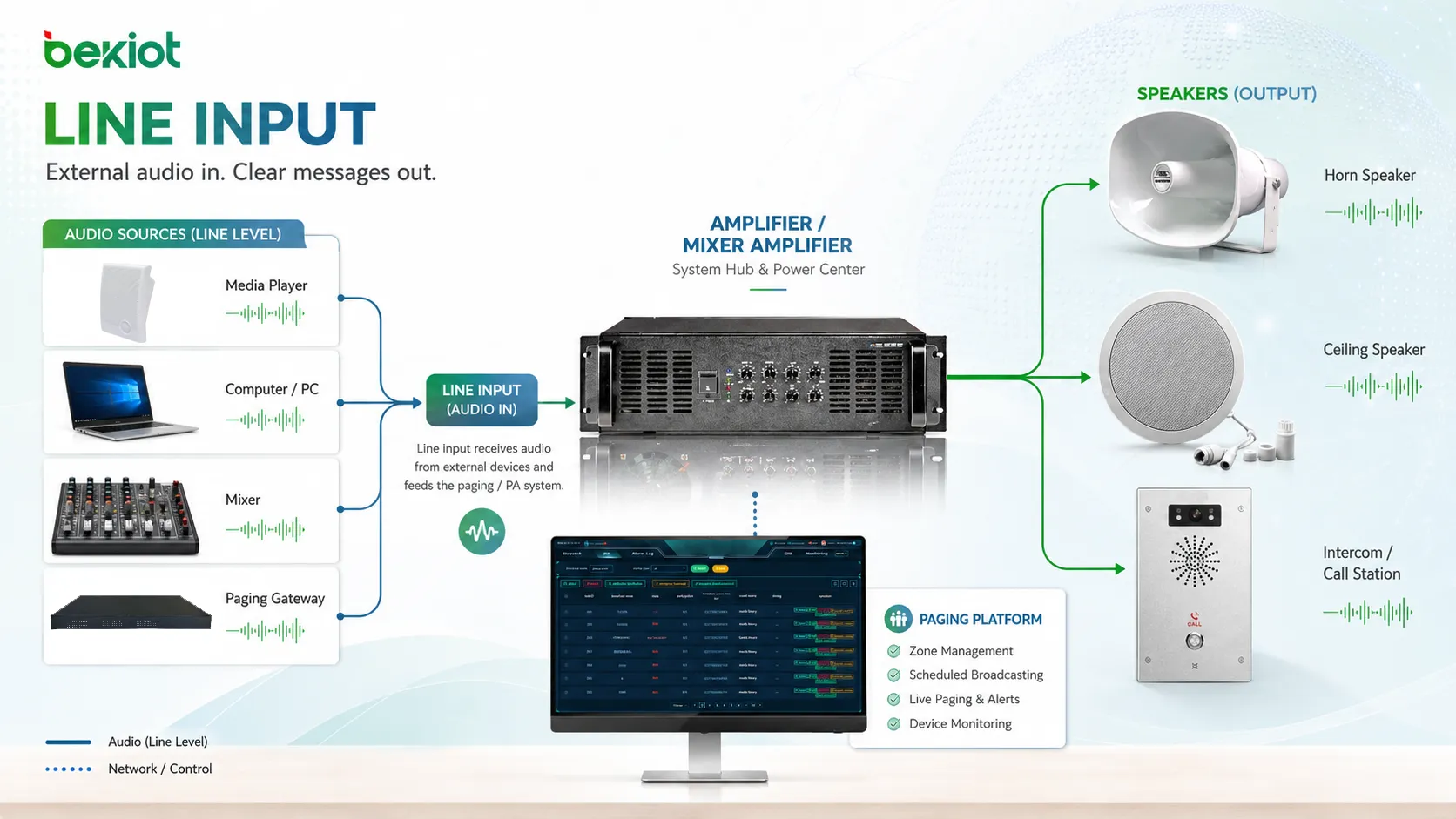

Où cette interface est utilisée

Sonorisation et paging

Les systèmes de sonorisation utilisent souvent des entrées ligne pour la musique d’ambiance, les lecteurs de messages, les passerelles SIP de paging, les matrices audio et les sources vocales d’urgence. L’entrée permet de router l’audio externe vers des haut-parleurs ou des zones.

Dans les systèmes de paging, l’entrée ligne peut aussi connecter des équipements existants à de nouvelles plateformes réseau. Cela aide à moderniser les flux audio tout en conservant les amplificateurs ou haut-parleurs déjà installés.

Enregistrement et diffusion

Les dispositifs d’enregistrement et les équipements de diffusion utilisent les entrées ligne pour capturer l’audio depuis des mélangeurs, processeurs, récepteurs et systèmes de lecture. Un signal de niveau ligne correct aide à maintenir la qualité d’enregistrement et à éviter un bruit excessif.

Les flux de diffusion préfèrent souvent les connexions ligne symétriques, car les longueurs de câble peuvent être plus importantes et les interférences électromagnétiques doivent être maîtrisées.

Salles de conférence et de réunion

Les salles de réunion peuvent utiliser des entrées ligne pour connecter des récepteurs de microphones sans fil, des ordinateurs portables, des systèmes de visioconférence, des processeurs audio et des mélangeurs de salle. Cela permet d’intégrer différentes sources audio dans un seul système sonore de salle.

Une bonne adaptation de niveau est importante, car l’audio d’une salle de réunion circule souvent entre haut-parleurs, microphones, logiciels de conférence et plateformes d’enregistrement.

Systèmes d’interphonie et de communication

Les systèmes d’interphonie peuvent utiliser une entrée ligne pour accepter l’audio provenant de sources externes telles que radios, consoles de dispatching, générateurs de tonalités d’alarme ou dispositifs de paging. Cela permet aux systèmes de communication d’interagir avec d’autres flux audio.

Dans les environnements opérationnels, la priorité d’entrée et un étiquetage clair sont importants pour que les signaux urgents ne soient pas mélangés par erreur avec l’audio courant.

Systèmes industriels et techniques de bâtiment

Les usines, entrepôts, pôles de transport, campus et bâtiments publics peuvent utiliser des entrées ligne pour connecter des lecteurs de messages programmés, des dispositifs d’annonces de sécurité, des systèmes de musique d’ambiance et des sources audio de salle de contrôle.

Les installations industrielles doivent prendre en compte le blindage des câbles, la mise à la terre, le bruit électrique, la protection des coffrets et l’accès de maintenance. Dans les environnements difficiles, les signaux audio peuvent nécessiter un câblage plus soigneux que dans les bureaux ordinaires.

Points de conception avant la connexion

Sensibilité d’entrée

La sensibilité d’entrée définit la force que doit avoir le signal entrant pour fonctionner correctement. Si la sortie source est trop élevée, l’entrée peut écrêter. Si elle est trop faible, le système peut sembler faible ou bruyant.

Les installateurs doivent régler ensemble la sortie de la source et le gain d’entrée, plutôt que de configurer un seul côté au hasard.

Adaptation d’impédance

La plupart des connexions modernes de niveau ligne sont conçues pour fonctionner sans adaptation d’impédance complexe, mais l’impédance compte encore dans certains systèmes. Une impédance très faible ou mal adaptée peut affecter le niveau, la réponse en fréquence ou la distorsion.

Les manuels des équipements professionnels indiquent généralement les valeurs recommandées d’impédance d’entrée et de sortie. Elles doivent être vérifiées dans les installations critiques.

Longueur de câble

Les câbles asymétriques courts peuvent bien fonctionner dans des configurations simples. Les longs trajets de câble devraient généralement utiliser des connexions symétriques pour réduire le bruit. Si une source asymétrique doit parcourir une grande distance, un transformateur, une boîte de direct ou un convertisseur audio peut être nécessaire.

Le cheminement des câbles doit éviter les lignes d’alimentation, les moteurs, les éclairages fluorescents, les variateurs de fréquence et les autres sources d’interférences électromagnétiques.

Risque de boucle de masse

Une boucle de masse peut créer un ronflement ou un bourdonnement lorsque des appareils connectés ont des références de terre différentes. C’est fréquent lorsque des équipements audio sont branchés sur différentes prises, baies ou zones du bâtiment.

Les connexions symétriques, les transformateurs d’isolement, une mise à la terre correcte et une conception soignée de l’alimentation peuvent réduire les problèmes de boucle de masse.

Priorité de la source

Dans les systèmes multi-sources, la priorité doit être clairement définie. La musique d’ambiance ne doit pas remplacer les messages d’urgence. Une source de paging peut devoir couper une entrée de musique. Une tonalité programmée peut devoir mettre en pause un lecteur multimédia.

La conception des priorités évite les conflits audio et soutient des flux de communication plus sûrs.

Les problèmes les plus courants d’entrée ligne sont dus à un mauvais niveau de signal, un mauvais type de câble, une mauvaise mise à la terre ou au raccordement d’une sortie haut-parleur à une entrée conçue uniquement pour l’audio de niveau ligne.

Problèmes courants et solutions

Son déformé

La distorsion signifie souvent que l’entrée est surchargée. Diminuez la sortie de la source, réduisez le gain d’entrée et confirmez que le signal est de niveau ligne plutôt que de niveau haut-parleur.

Si la distorsion reste présente même à des niveaux plus faibles, vérifiez le câble, le connecteur, le dispositif source et le circuit d’entrée.

Volume très faible

Un faible volume peut survenir lorsqu’un signal de niveau microphone est branché sur une entrée ligne, lorsque la sortie source est trop basse ou lorsque le mauvais câble est utilisé. Augmentez prudemment la sortie de la source et vérifiez si la source nécessite un préamplificateur.

Si la source est un microphone, utilisez une entrée microphone ou un préamplificateur plutôt qu’une entrée ligne.

Ronflement ou bourdonnement

Le ronflement ou le bourdonnement peut provenir de boucles de masse, de longs câbles asymétriques, d’un blindage médiocre, d’équipements électriques proches ou de connecteurs endommagés. Essayez un câblage symétrique, des câbles plus courts, une mise à la terre correcte ou des solutions d’isolement.

Dans les systèmes installés, le cheminement des câbles doit être vérifié, car les lignes audio placées près de câbles d’alimentation peuvent capter des interférences.

Un seul canal est audible

Lors du raccordement de sources stéréo, un seul canal peut être entendu si le câble ou l’adaptateur est incorrect. Certaines entrées mono n’acceptent qu’un côté si le signal stéréo n’est pas correctement sommé.

Utilisez un adaptateur de sommation stéréo vers mono ou un mélangeur approprié lorsque c’est nécessaire. Ne court-circuitez pas simplement les sorties gauche et droite, sauf si l’équipement le permet.

Conseils de maintenance et de test

Étiquetez clairement chaque entrée. L’étiquette doit indiquer le nom de la source, la destination du câble, le type de signal et tout réglage particulier. Cela rend le dépannage futur beaucoup plus rapide.

Inspectez régulièrement les connecteurs. Des fiches lâches, des bornes oxydées, des prises RCA endommagées, des connecteurs 3.5 mm usés et des vis de bornier desserrées peuvent tous provoquer un audio intermittent.

Testez le signal après les changements de système. Le remplacement d’un lecteur multimédia, d’un mélangeur, d’un amplificateur ou d’une passerelle peut modifier le niveau de sortie et le comportement du bruit. Un test rapide de niveau peut éviter des réclamations ultérieures.

Tenez la documentation à jour. Les systèmes audio évoluent souvent avec le temps lorsque des sources sont ajoutées ou retirées. Des schémas de câblage obsolètes peuvent provoquer des erreurs lors de la maintenance.

Choisir la bonne configuration d’entrée

La bonne configuration dépend du dispositif source, de la distance de câble, de l’environnement et de l’objectif audio. Pour de courtes connexions de bureau, une entrée 3.5 mm ou RCA peut suffire. Pour les systèmes installés, une entrée symétrique XLR, TRS 6.35 mm ou bornier peut être plus fiable.

Pour les systèmes de sonorisation, de paging ou d’urgence, la priorité d’entrée et la supervision peuvent compter davantage que la commodité du connecteur. Pour l’enregistrement et la diffusion, le faible bruit et la qualité du signal symétrique peuvent être les priorités principales.

Avant l’installation finale, testez ensemble la source réelle, le câble et l’appareil récepteur. La compatibilité sur le papier ne garantit pas toujours un audio propre sur le terrain.

FAQ

Puis-je connecter directement un microphone à une entrée ligne ?

En général, pas avec de bons résultats. Un signal microphone est beaucoup plus faible qu’un signal de niveau ligne et nécessite normalement un préamplificateur microphone avant d’entrer dans une entrée ligne.

Peut-on connecter une sortie haut-parleur à une entrée ligne ?

Non, pas directement. Les sorties haut-parleur sont beaucoup plus puissantes et peuvent endommager une entrée ligne. Utilisez un convertisseur de niveau ligne ou un atténuateur approprié si un signal de niveau haut-parleur doit être raccordé à un autre appareil.

Pourquoi ma source musicale sonne-t-elle avec du bruit dans le système ?

Les causes possibles incluent une sortie source trop faible, un gain d’entrée excessif, un long câble asymétrique, une mauvaise mise à la terre, un connecteur endommagé ou des interférences provenant d’équipements électriques proches.

L’audio symétrique est-il toujours meilleur ?

L’audio symétrique est généralement meilleur pour les longs câbles et les environnements bruyants. Pour des connexions courtes et simples, l’audio asymétrique peut être acceptable si la source et l’appareil récepteur sont proches.

Que faut-il vérifier avant d’ajouter une nouvelle source audio ?

Vérifiez le niveau de sortie, le type de connecteur, le format mono ou stéréo, la distance du câble, la mise à la terre, la sensibilité d’entrée, les règles de priorité et si la source doit être mélangée, coupée, enregistrée ou routée vers des zones spécifiques.
