Signification de base du watchdog dans les systèmes de communication

Un watchdog est essentiellement un mécanisme de surveillance et de récupération. Il observe un processus, un appareil, un module, un service ou un chemin de communication. Si la cible fonctionne normalement, il reste silencieux. Si elle cesse de répondre dans le délai défini, n’envoie plus de signaux de vie ou ne respecte pas les critères de santé, il la considère comme anormale et lance une action prédéfinie.

La cible surveillée peut être un équipement embarqué, une application serveur, un service SIP, un module de passerelle, une interface réseau, un processus de base de données, un service d’enregistrement ou une liaison de communication. Le watchdog peut être réalisé par du matériel, du firmware, le système d’exploitation, un middleware de plateforme, un logiciel de gestion réseau ou une supervision cloud.

La valeur d’un watchdog n’est pas d’empêcher tous les défauts, mais de détecter rapidement certains incidents et de réduire le délai de récupération. Dans beaucoup de systèmes, un service peut sembler sous tension mais ne plus répondre correctement. Sans logique de watchdog, le défaut reste parfois caché jusqu’à la plainte des utilisateurs. Avec elle, le système peut redémarrer le processus, redémarrer l’appareil, basculer vers une voie de secours ou envoyer une alarme aux administrateurs.

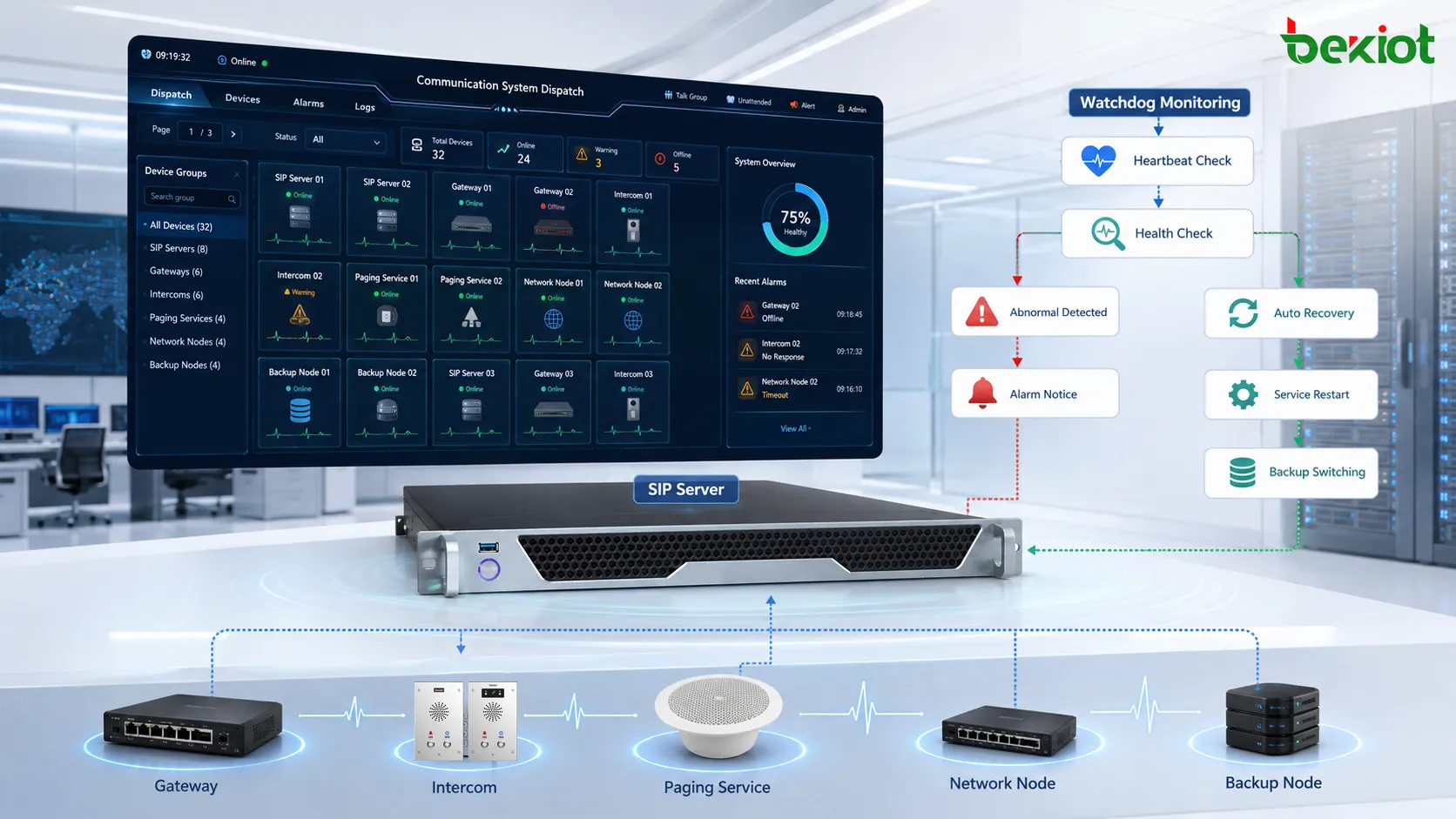

Fonctionnement d’un watchdog

Surveillance par battement de cœur

Une méthode courante est la surveillance par heartbeat. Le service ou l’appareil surveillé envoie régulièrement un signal pour prouver qu’il est actif. Ce signal peut être un événement logiciel, une remise à zéro de minuteur local, un paquet réseau, un rapport d’état, une mise à jour d’enregistrement SIP, un message keepalive ou une réponse de protocole de gestion. Tant que le watchdog le reçoit dans le délai prévu, la cible est considérée saine.

Si le heartbeat manque trop longtemps, le watchdog suppose que la cible a échoué ou n’est plus joignable. L’action suivante dépend de la conception : redémarrer le service logiciel, redémarrer l’appareil, marquer le terminal hors ligne, déclencher une alarme ou transférer le trafic vers une autre ressource.

Mécanisme de remise à zéro du minuteur

Dans les systèmes embarqués, un minuteur watchdog matériel est courant. Le processeur principal ou le logiciel doit le réinitialiser périodiquement. Si le logiciel se fige, entre dans une boucle sans fin ou n’exécute plus les tâches normales, il ne peut plus réinitialiser le minuteur. À l’expiration, le circuit watchdog réinitialise l’appareil.

Cette méthode convient aux terminaux de communication, passerelles, contrôleurs, interphones embarqués, dispositifs d’alarme et points de terrain. Ces appareils peuvent être installés à distance et ne peuvent pas toujours être redémarrés manuellement. Un watchdog matériel permet de récupérer de certains blocages sans intervention humaine.

Contrôle de santé des services

Les watchdogs logiciels contrôlent souvent la santé des services. Ils peuvent vérifier si un processus SIP tourne, si un service web répond, si une base de données est joignable, si un enregistreur écrit des fichiers, si un service média traite les flux RTP ou si une file d’attente est bloquée.

Le contrôle de santé va plus loin que la simple présence d’un processus. Un processus peut apparaître dans le système d’exploitation sans fonctionner correctement. Un bon watchdog effectue des contrôles fonctionnels, par exemple une requête de test, un contrôle du temps de réponse, une vérification de port ou la confirmation que le service accomplit sa tâche.

Contrôle d’accessibilité réseau

Les systèmes de communication dépendent des chemins réseau. Un watchdog peut vérifier si une passerelle, un serveur SIP, un terminal, un équipement de succursale ou une plateforme distante est joignable. Cela peut passer par ping, connexions TCP, SIP OPTIONS, polling SNMP, contrôle API ou keepalive applicatif.

Les fonctions watchdog réseau détectent les terminaux hors ligne, les ruptures de lien, les interruptions de chemin de paquets, les problèmes de routage, les blocages de pare-feu ou l’indisponibilité d’un service. Elles peuvent aussi soutenir le basculement automatique lorsque la liaison principale échoue.

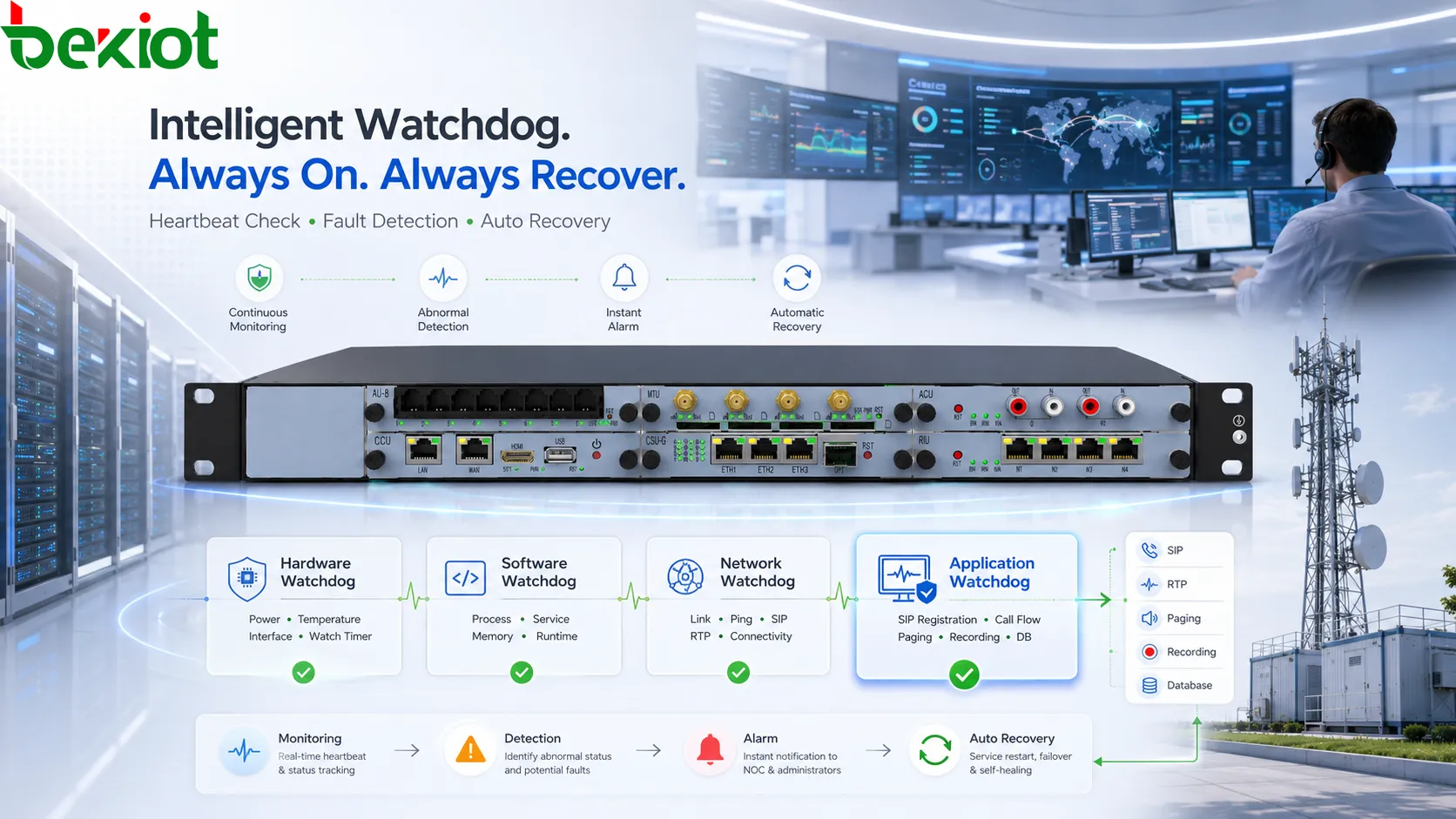

Types de mécanismes watchdog

Watchdog matériel

Un watchdog matériel est intégré au dispositif physique ou au niveau de la puce. Il fonctionne indépendamment du logiciel principal. Si le système principal ne répond plus, il peut réinitialiser l’appareil. C’est courant dans les équipements de communication embarqués, car la récupération matérielle reste plus fiable lorsque le système d’exploitation est bloqué.

Son avantage est l’indépendance : il ne dépend pas du même processus logiciel susceptible d’avoir échoué. Sa limite est qu’il exécute généralement une action simple, comme redémarrer l’appareil, et peut ne pas connaître la cause du défaut si les journaux ne sont pas conservés.

Watchdog logiciel

Un watchdog logiciel est mis en œuvre comme service ou processus. Il surveille les applications, ressources système, états de services, mémoire, charge CPU, espace disque, accès base de données, services média, état d’enregistrement ou processus de communication. En cas de problème, il peut redémarrer seulement le composant défaillant.

Les watchdogs logiciels sont flexibles et peuvent appliquer des règles différentes selon les services. Par exemple, un processus d’enregistrement peut être relancé sans affecter les appels, tandis qu’un redémarrage SIP exige plus de prudence. Leur faiblesse est qu’ils peuvent échouer si l’OS ou le matériel se fige totalement.

Watchdog réseau

Un watchdog réseau surveille les chemins de communication et la joignabilité distante. Il peut vérifier les trunks SIP, les passerelles de sites, l’enregistrement des téléphones IP, la présence des terminaux de dispatching ou l’activité des liens redondants. Il est très utile dans les systèmes multi-sites.

Il aide les administrateurs à distinguer une panne d’équipement d’une panne de chemin réseau. Un terminal peut être sain localement mais injoignable à cause d’un switch, routeur, pare-feu, VPN ou WAN. Les contrôles réseau donnent une alerte précoce avant une interruption majeure.

Watchdog au niveau application

Un watchdog applicatif vérifie si la fonction métier fonctionne réellement. Dans un système de communication, cela peut inclure enregistrement SIP, routage d’appels, traitement média RTP, lecture de paging, réponse d’interphone, liaison d’alarme, génération de fichiers d’enregistrement, écriture en base ou tâches de dispatching.

C’est souvent la forme de supervision la plus pertinente, car elle vérifie le comportement réel du service. Un serveur peut être allumé, le réseau peut répondre et le processus exister, alors que les appels échouent encore. Le watchdog applicatif détecte des défauts plus proches de l’expérience utilisateur.

Valeurs système du design watchdog

La première valeur est la récupération automatique. Beaucoup de défauts de communication sont temporaires ou liés à un processus. Si un service se fige, le watchdog peut le relancer rapidement. Si un appareil se bloque, le watchdog matériel peut le redémarrer. Cela réduit l’arrêt et évite l’attente d’une intervention manuelle.

La deuxième valeur est la visibilité des défauts. Le watchdog peut déclencher des alarmes lorsqu’une anomalie apparaît. Les administrateurs savent qu’un trunk SIP est coupé, qu’une passerelle est injoignable, qu’un enregistrement s’est arrêté, qu’un terminal est hors ligne ou qu’un lien réseau est instable.

La troisième valeur est la continuité de service. Dans les systèmes utilisés pour appels d’urgence, dispatching industriel, sécurité de campus, téléphones d’ascenseur, assistance publique, transport ou utilités, l’arrêt peut affecter la sécurité et la qualité de réponse. Les watchdogs réduisent les défauts silencieux non détectés.

La quatrième valeur est l’efficacité de maintenance. Au lieu de vérifier chaque appareil à la main, les administrateurs s’appuient sur alarmes, journaux et états de santé. C’est utile avec de nombreux terminaux distribués, sites distants, stations sans personnel ou grands réseaux voix.

La cinquième valeur est la confiance opérationnelle. Quand un système inclut une auto-vérification et une récupération fiables, les opérateurs et gestionnaires font davantage confiance à l’infrastructure de communication, tout en conservant les besoins de maintenance et de tests.

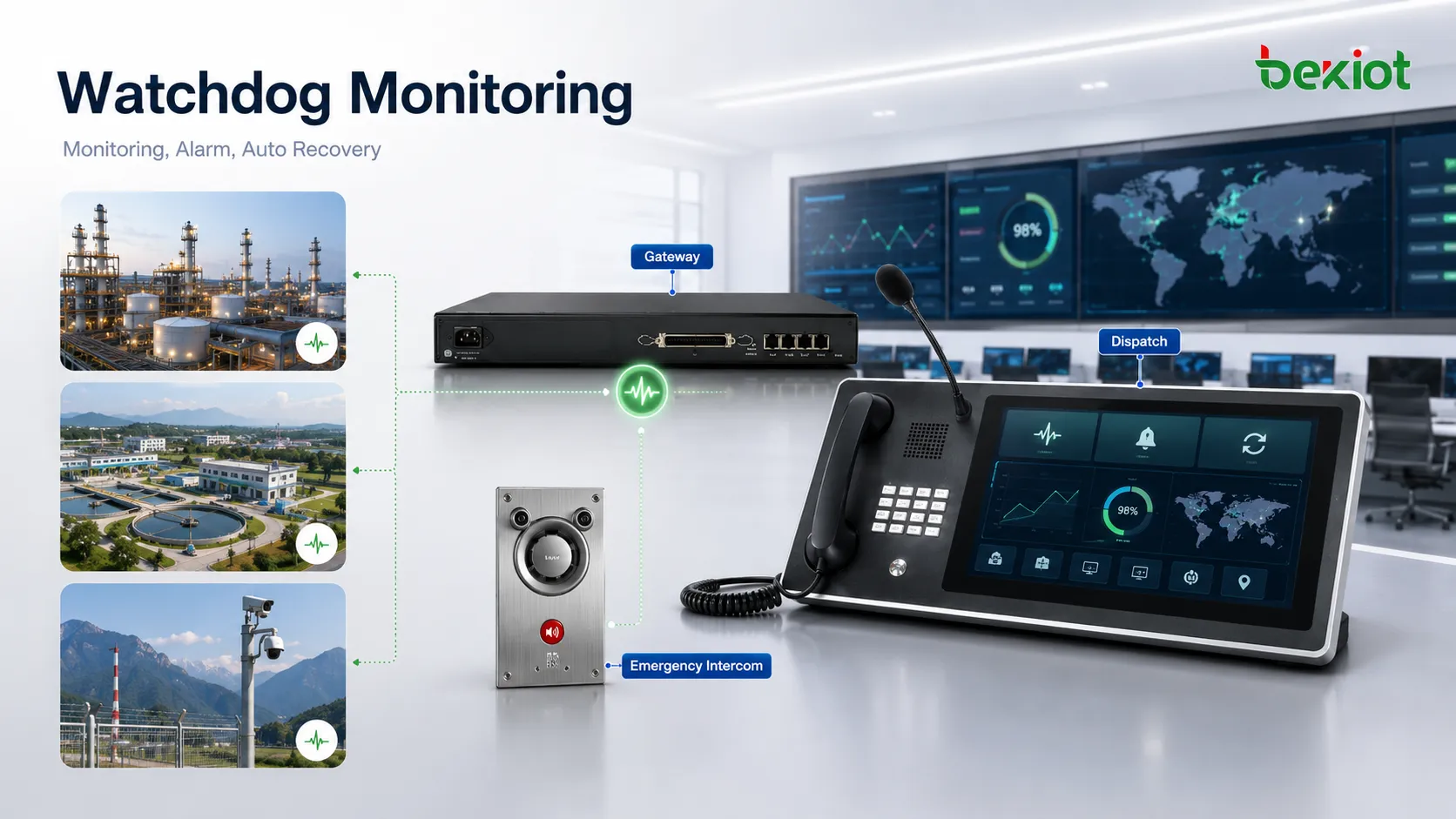

Domaines d’application dans les systèmes de communication

IP PBX et plateformes SIP

Les IP PBX et plateformes SIP utilisent souvent des watchdogs pour surveiller les services SIP, modules d’enregistrement, moteurs de routage, services média, bases de données, gestion web et enregistrement. Si un service ne répond plus, le watchdog peut le relancer ou avertir les administrateurs.

Pour les plateformes voix, le watchdog est important car un service défaillant peut toucher de nombreux utilisateurs. Une panne SIP peut arrêter les enregistrements, une panne média affecter les appels, une panne base de données bloquer les CDR et la configuration. La détection rapide maintient la stabilité.

Passerelles VoIP et passerelles de trunks

Les passerelles peuvent surveiller les trunks SIP, ports analogiques, liens E1/T1, lignes FXO, état FXS, interfaces réseau, charge CPU, mémoire et services de traitement d’appels. Si un trunk devient indisponible, le système peut passer à une route de secours ou signaler une alarme.

Dans les déploiements de passerelle, la logique watchdog protège l’accès voix. Une passerelle peut être en agence, site industriel, armoire distante ou point d’interconnexion opérateur. Le redémarrage automatique et le rapport d’état réduisent la difficulté de maintenance.

Interphonie, paging et terminaux d’urgence

Les interphones embarqués, téléphones d’urgence, terminaux de paging, points d’aide et téléphones industriels peuvent inclure des watchdogs matériels ou logiciels. Ces dispositifs fonctionnent souvent sans surveillance. En cas de blocage, on peut ne le découvrir qu’au moment d’un appel d’urgence.

Pour les terminaux d’urgence, le watchdog doit être associé à des tests réguliers. Le redémarrage aide à récupérer certains défauts, mais ne remplace pas l’inspection des microphones, haut-parleurs, boutons, câbles, alimentation et accès réseau.

Systèmes de dispatching et de commandement

Les systèmes de dispatching peuvent surveiller consoles opérateur, services voix, modules d’appel de groupe, enregistrement, liaison d’alarme, cartes, bases de données et interfaces de plateforme. Un watchdog aide à détecter une fonction de commandement bloquée.

Dans un environnement de commandement, le serveur allumé ne suffit pas. Les opérateurs ont besoin de communication temps réel, paging, interphone, liaison vidéo et journaux d’événements fonctionnant ensemble. Les watchdogs applicatifs vérifient ces modules.

Points de conception

Un watchdog doit être conçu selon le risque. Tous les petits services ne nécessitent pas un redémarrage immédiat. Certains défauts doivent d’abord générer un avertissement, d’autres relancer un service, basculer vers un secours ou demander une confirmation humaine. L’action doit correspondre à l’importance de la fonction.

Les seuils sont aussi importants. Un délai trop court peut provoquer de faux redémarrages lors d’une latence temporaire ou d’une forte charge. Un délai trop long retarde la récupération. La valeur correcte dépend du comportement du service, du réseau et des exigences opérationnelles.

Les journaux doivent être conservés. Si un watchdog redémarre sans trace, les ingénieurs ne savent pas pourquoi le défaut est survenu. Les logs doivent indiquer l’objet surveillé, l’heure, la raison, l’action et le résultat, afin d’identifier les problèmes répétitifs.

Les boucles de récupération doivent être évitées. Si un service échoue en continu et que le watchdog le relance sans fin, le système paraît instable et les journaux peuvent être écrasés. Un bon design prévoit une escalade après plusieurs tentatives.

Malentendus courants

Un malentendu est de croire qu’un watchdog rend le système infaillible. Ce n’est pas le cas. Il détecte certains états anormaux et lance des actions prédéfinies, mais ne résout pas tous les défauts matériels, câbles, configuration, base de données, alimentation, réseau ou sécurité.

Un autre malentendu est que redémarrer est toujours la meilleure solution. Cela peut restaurer un équipement embarqué figé, mais aussi interrompre des appels actifs ou cacher des problèmes logiciels profonds. Sur les serveurs, relancer un service, basculer ou alerter peut être préférable.

Un troisième malentendu consiste à traiter les alarmes watchdog comme du bruit. Si elles se répètent, le système signale une instabilité. Des resets répétés peuvent indiquer fuite mémoire, réseau instable, bug firmware, surchauffe, ressources insuffisantes ou mauvaise configuration.

Enfin, certains projets activent les fonctions watchdog sans jamais les tester. Le watchdog doit être vérifié en mise en service et maintenance. Les ingénieurs doivent confirmer la détection, l’action de récupération et la bonne destination des alarmes.

Maintenance et optimisation

La maintenance doit examiner les logs watchdog, l’historique de redémarrage, la fréquence des défauts, les alarmes, l’uptime, l’état des services et les tendances de ressources. Si un appareil redémarre souvent, il faut trouver la cause racine au lieu d’accepter l’auto-récupération.

Les mises à jour firmware et logicielles peuvent améliorer le watchdog ou corriger les défauts qui le déclenchent. Dans les systèmes critiques, elles doivent toutefois être testées soigneusement, car elles peuvent changer le comportement de redémarrage, les timings heartbeat ou les règles.

Les administrateurs doivent aussi revoir la couverture de surveillance. De nouveaux services importants peuvent apparaître sans être suivis. Trunks SIP, modules d’enregistrement, services de paging ou passerelles distantes doivent être ajoutés aux contrôles de santé.

Pour les sites distants ou sans personnel, les alarmes watchdog doivent être reliées à des procédures claires. Si une passerelle redémarre, qui vérifie le trunk ? Si un téléphone d’urgence cesse d’envoyer son heartbeat, qui inspecte le site ? La supervision n’a de valeur que si quelqu’un répond.

Critères d’évaluation

Un bon watchdog doit détecter rapidement les défauts significatifs sans provoquer de redémarrages inutiles. Il doit surveiller les bons objets, utiliser des délais raisonnables, conserver des journaux utiles et déclencher des actions adaptées à l’importance du service.

Il doit aussi offrir de la visibilité. Les administrateurs doivent voir l’état du watchdog, l’historique des redémarrages, les causes et les alarmes. Un mécanisme silencieux et sans trace est difficile à gérer dans la durée.

Un autre critère est l’efficacité de récupération. Après l’action du watchdog, le service revient-il normal ? Les utilisateurs sont-ils affectés ? Le défaut est-il signalé ? Le système évite-t-il les boucles de redémarrage ? Ces questions mesurent le gain réel de stabilité.

Enfin, le design watchdog doit soutenir tout le flux de communication. Surveiller uniquement l’alimentation serveur ne suffit pas. Selon le système, enregistrement SIP, routage, médias, paging, interphone et enregistrement peuvent aussi nécessiter des contrôles de santé.

Notes de clôture

Le « watchdog » d’un système de communication représente un mécanisme de surveillance et d’auto-récupération. Il vérifie si appareils, services, processus logiciels, chemins réseau, liens ou fonctions applicatives fonctionnent encore normalement. En cas d’anomalie, il peut déclencher redémarrage, basculement, alarme ou notification.

Sa valeur est très importante dans les systèmes nécessitant une disponibilité longue, comme IP PBX, passerelles VoIP, dispatching, terminaux d’urgence, paging, interphonie et nœuds distants. Il réduit le temps entre panne et récupération, améliore la visibilité et prévient les interruptions silencieuses.

Cependant, le watchdog ne remplace pas une bonne ingénierie. Matériel stable, configuration correcte, alimentation fiable, réseaux protégés, capacité adaptée, tests réguliers et maintenance active restent nécessaires. Le watchdog est une couche de sécurité, pas une stratégie complète de fiabilité.

FAQ

Que signifie watchdog dans un système de communication ?

C’est un mécanisme de surveillance qui vérifie si appareils, services, logiciels ou chemins réseau fonctionnent normalement et déclenche récupération ou alarmes en cas d’anomalie.

Un watchdog est-il matériel ou logiciel ?

Il peut être les deux. Les watchdogs matériels réinitialisent généralement les équipements embarqués quand le logiciel se fige, tandis que les watchdogs logiciels surveillent services, processus, réseau et santé applicative.

Un watchdog empêche-t-il toutes les pannes ?

Non. Il aide à détecter et récupérer certains défauts, mais ne peut pas prévenir tous les problèmes matériels, de configuration, d’alimentation, de réseau ou de sécurité.

Pourquoi les journaux watchdog sont-ils importants ?

Ils indiquent quand le watchdog s’est déclenché, ce qui a échoué, quelle action a été prise et si la récupération a réussi. Ils aident à trouver les causes racines.

Où la surveillance watchdog est-elle couramment utilisée ?

Elle est utilisée dans les serveurs IP PBX, passerelles SIP, plateformes de dispatching, terminaux d’interphonie, systèmes de paging, téléphones d’urgence, équipements réseau et dispositifs distants.
