Dans de nombreux projets de communications d'urgence et de répartition, la voix ne suffit plus. Les opérateurs ont souvent besoin de voir la situation sur le terrain tout en passant des appels, en lançant des annonces de groupe, en traitant des alarmes ou en coordonnant les équipes sur le terrain. C'est pourquoi l'intégration de la vidéosurveillance est devenue un élément important de la conception des systèmes de communications convergentes.
Une plateforme de communications convergentes est généralement construite autour d'une architecture de softswitch basée sur SIP. Elle se concentre sur les appels vocaux, l'interphonie, la répartition, la sonorisation, l'enregistrement et le commandement d'urgence. Les systèmes de vidéosurveillance, quant à eux, sont généralement conçus pour la visualisation en direct, l'enregistrement, la lecture, la gestion des caméras et la surveillance de sécurité. Ils utilisent souvent des protocoles ou des méthodes d'accès tels que GB/T28181, RTSP, ONVIF, les interfaces SDK, RTMP et l'intégration de plateformes NVR. Comme les deux systèmes sont construits à des fins différentes, la conception du projet doit choisir un moyen approprié de les connecter.
Système associé : Système de communications convergentes Becke
Pourquoi l'accès vidéo est important dans les projets de répartition
Dans un projet de communication traditionnel, les opérateurs peuvent seulement entendre un appel d'alarme ou recevoir un rapport vocal du terrain. Dans un environnement moderne de commandement d'urgence, le même opérateur peut avoir besoin de vérifier les caméras à proximité, de confirmer l'état sur site, de visualiser une porte ou une entrée de tunnel, d'identifier une zone à risque ou de soutenir la prise de décision à distance avec des images en direct.
Ceci est particulièrement précieux dans les usines industrielles, les tunnels de transport, les réseaux de services publics, les campus, les ports, les mines, les sites énergétiques, les projets de sécurité publique et les grands ensembles de bâtiments. Lorsque la communication et la vidéo sont traitées séparément, les opérateurs doivent basculer entre différents systèmes. Lorsqu'elles sont correctement intégrées, la console de répartition peut prendre en charge la voix, les alarmes, la sonorisation et la vérification vidéo dans un seul flux de travail.
La question clé n'est pas seulement de savoir si la vidéo peut être visualisée. La vraie question est de savoir comment le flux vidéo est accédé, s'il peut être géré à grande échelle, s'il fonctionne avec les terminaux de communication SIP et si la solution est adaptée à une exploitation à long terme.

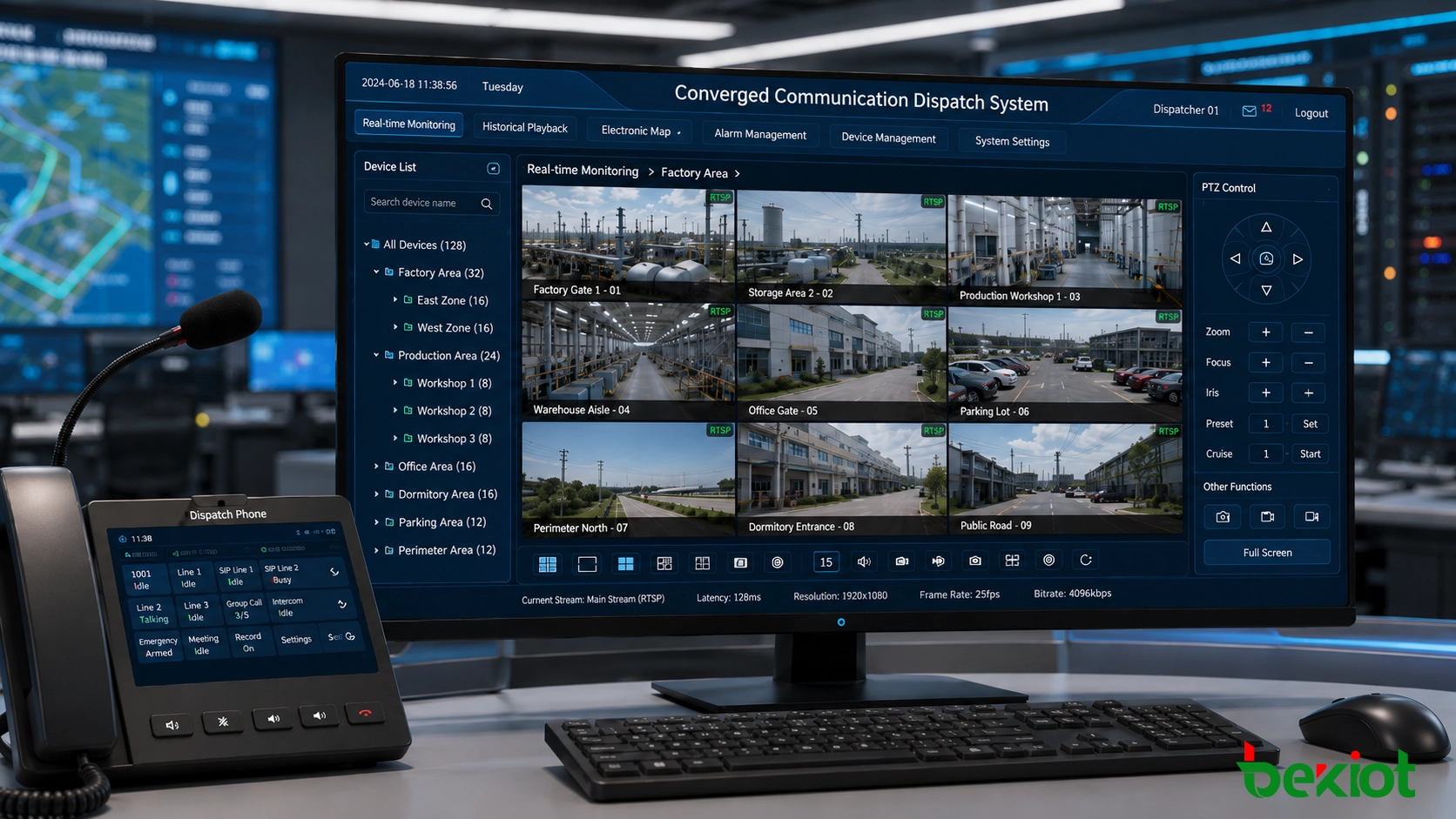

Première méthode : Extraction de flux RTSP
RTSP est l'un des moyens les plus courants pour visualiser la vidéo en direct depuis des caméras, des NVR ou des plateformes de surveillance. De nombreuses caméras IP fournissent des adresses de flux RTSP afin que d'autres systèmes puissent extraire et afficher le flux vidéo en direct. Dans les projets simples, cette méthode est facile à comprendre : la console de répartition intègre un lecteur RTSP et chaque flux de caméra est configuré avec son adresse correspondante.
Par exemple, une caméra peut fournir une adresse RTSP qui inclut l'adresse IP de la caméra, les informations de canal, le type de flux et les détails d'authentification. Tout lecteur RTSP compatible peut demander le flux et afficher l'image en direct.
Cependant, RTSP n'est pas le protocole de communication natif d'un système de communications convergentes basé sur SIP. Les terminaux SIP, les points d'interphonie, les téléphones IP et de nombreux dispositifs de communication de répartition ne peuvent pas traiter directement la vidéo RTSP de la même manière qu'ils traitent les appels SIP. Par conséquent, l'extraction RTSP est généralement limitée aux applications de console de répartition plutôt qu'à la communication vidéo à l'échelle du système.
Cas d'usage appropriés
L'extraction de flux RTSP convient aux petits projets où seul un nombre limité de caméras doit être visualisé depuis un poste de répartition. Elle peut également être utilisée lorsque le projet n'a besoin que d'un aperçu vidéo en direct et ne nécessite pas de contrôle complexe des caméras, de synchronisation des répertoires vidéo, d'accès aux terminaux SIP ou de liaison d'alarme approfondie.
Principales limitations
La plus grande limitation est la gestion. Lorsqu'il y a beaucoup de caméras, la configuration et la maintenance des adresses RTSP individuelles deviennent chronophages. Si les mots de passe des caméras, les adresses IP, les chemins de flux ou les segments de réseau changent, le système de répartition doit être mis à jour manuellement.
Une autre limitation est la profondeur fonctionnelle. RTSP fournit normalement une visualisation vidéo en direct, mais de nombreuses fonctions de surveillance avancées restent en dehors de la plateforme de communication, telles que le contrôle PTZ, la recherche d'enregistrements, la liaison d'alarmes, la gestion des répertoires de caméras et la lecture vidéo. De plus, l'accès RTSP est souvent limité par les frontières réseau, ce qui signifie qu'il n'est généralement pratique qu'à l'intérieur du réseau interne du projet.
Deuxième méthode : Intégration des caméras basée sur SDK
L'intégration par SDK est un autre moyen courant de connecter la vidéosurveillance à une plateforme de répartition ou de communication. Par rapport à l'extraction RTSP directe, l'accès via SDK peut fournir davantage de capacités côté caméra, selon le fabricant de la caméra ou la plateforme de surveillance. Par exemple, un SDK peut permettre au système d'accéder à la vidéo en direct, aux mouvements PTZ, à la capture d'instantanés, à l'état de l'appareil, aux événements d'alarme ou à certaines fonctions de gestion.
Dans les projets de communications convergentes, l'intégration par SDK est également principalement utilisée au niveau de la console de répartition. Le développeur de logiciels intègre le SDK dans la plateforme de commandement ou le client de répartition afin que les opérateurs puissent visualiser ou contrôler les caméras depuis la même interface.
Cette approche peut améliorer les fonctionnalités par rapport à un lecteur RTSP de base, mais elle introduit également une complexité de développement. Différentes marques de caméras, plateformes NVR et systèmes de gestion vidéo peuvent fournir des SDK différents, des méthodes d'authentification différentes, des structures de données différentes et des exigences de compatibilité différentes. Si un projet utilise plusieurs marques de caméras, le travail d'intégration peut devenir lourd.
Où l'accès via SDK fonctionne bien
L'accès via SDK est utile lorsqu'un projet dispose d'une marque de caméra fixe ou d'une plateforme de surveillance unifiée et nécessite un contrôle plus poussé qu'un simple aperçu en direct. Il peut aider la console de répartition à offrir une expérience opérateur plus complète, surtout lorsque le projet a besoin de contrôle des caméras ou d'interaction d'alarme provenant du système vidéo.
Risques liés à la maintenance à long terme
Le principal défi est la maintenabilité. Les versions du SDK peuvent changer, les environnements de système d'exploitation peuvent être mis à jour et la compatibilité peut dépendre du support de développement spécifique au fournisseur. Pour les grands projets ou les environnements multi-marques, chaque plateforme de caméra supplémentaire peut nécessiter un travail d'adaptation séparé. Cela peut augmenter le coût du projet et rendre les futures mises à niveau plus difficiles.
Troisième méthode : Intégration par passerelle d'accès vidéo
Pour les projets à grande échelle, une passerelle d'accès vidéo dédiée est souvent la solution la plus complète et évolutive. Au lieu de demander à la plateforme de communications convergentes de gérer directement chaque protocole de caméra, la passerelle agit comme un pont entre le système de vidéosurveillance et le système de communication basé sur SIP.
La passerelle peut se connecter aux caméras, aux NVR, aux plateformes de gestion vidéo et à d'autres sources vidéo via des méthodes d'accès courantes telles que RTSP, ONVIF, RTMP, GB/T28181, les interfaces SDK ou l'intégration au niveau de la plateforme. Une fois la source vidéo connectée, la passerelle convertit ou diffuse la vidéo dans des formats plus faciles à utiliser pour le système de communication et de répartition.
La valeur la plus importante est la conversion de protocole. Une passerelle d'accès vidéo peut convertir la vidéo de surveillance en ressources vidéo compatibles SIP, permettant ainsi au système de communications convergentes d'appeler, de visualiser ou de répartir la vidéo plus naturellement. Dans les applications pratiques, cela permet à une plateforme de répartition, à un centre de commandement ou à un terminal pris en charge d'accéder aux ressources vidéo via un flux de travail de communication plus unifié.
Formats de sortie multiples pour différentes applications
Une passerelle vidéo mature ne sert pas seulement la communication SIP. Elle peut également fournir une sortie vidéo pour les clients de répartition web, les affichages de commandement sur grand écran, les plateformes SIG et les systèmes de gestion intégrés. Les méthodes de sortie courantes peuvent inclure FLV, RTSP, HLS, WebRTC et les flux vidéo SIP, selon l'architecture du projet.
Ceci est important car différents environnements d'affichage ont des exigences différentes. Une plateforme de commandement basée sur un navigateur peut préférer WebRTC ou HLS. Un système de visualisation sur grand écran peut utiliser un autre format de flux. Une console de répartition SIP peut nécessiter une vidéo qui peut fonctionner à l'intérieur d'une session de communication. La passerelle aide le projet à éviter les intégrations point à point répétitives.
Transcodage et compatibilité
La compatibilité des codecs vidéo est une autre raison majeure d'utiliser une passerelle. De nombreuses caméras de surveillance utilisent H.265 pour réduire l'utilisation de la bande passante et du stockage, tandis que certains systèmes de communication et terminaux sont plus compatibles avec H.264. Une passerelle d'accès vidéo peut fournir un transcodage entre différents formats vidéo, aidant ainsi le système à correspondre à la capacité de décodage des consoles de répartition, des terminaux SIP et des plateformes intégrées.
La passerelle peut également ajuster la fréquence d'images, le débit binaire, la résolution et la qualité du flux en fonction des conditions réseau et de la capacité des terminaux. Cela permet au projet d'équilibrer la qualité d'image, la consommation de bande passante et les performances en temps réel.
Comparaison des trois approches d'intégration
L'extraction RTSP est simple et directe, mais elle est généralement adaptée à une visualisation limitée sur console de répartition. L'intégration par SDK peut fournir plus de fonctions, mais dépend fortement des marques de caméras et du travail de développement. Une passerelle d'accès vidéo offre une compatibilité plus forte, une intégration plus facile avec la plateforme et une meilleure évolutivité pour les grands projets.
Pour un petit site avec plusieurs caméras, RTSP peut suffire. Pour un projet avec une marque de surveillance fixe et des exigences spécifiques de contrôle des caméras, l'intégration par SDK peut être pratique. Pour un centre de commandement, une plateforme d'urgence industrielle, un système de répartition multisite ou un projet de sécurité publique, une architecture basée sur passerelle est généralement plus adaptée car elle peut standardiser différentes sources vidéo et les rendre disponibles pour la plateforme de communication.
Au-delà des caméras fixes
Les projets modernes d'urgence et de répartition peuvent ne pas se contenter de connecter des caméras de surveillance fixes. Ils peuvent également avoir besoin d'accéder à des caméras portées sur le corps, des dispositifs vidéo mobiles, des drones, des caméras de déploiement temporaire, des unités de commandement portables, des sources vidéo en direct ou des équipements d'enregistrement de terrain.
Cela crée une exigence plus large : le système ne doit pas être conçu uniquement autour d'un seul type de caméra. Il doit prendre en charge différentes sources vidéo, différents réseaux et différents scénarios de réponse d'urgence. Une conception basée sur passerelle est souvent mieux adaptée à cette exigence car elle sépare l'adaptation de la source vidéo de la plateforme de communication principale.
Considérations de conception pour les projets réels
Lors de la conception de l'intégration vidéo pour un système de communications convergentes, les ingénieurs doivent évaluer le nombre de caméras, la structure du réseau, le protocole vidéo, le format du codec, le flux de travail de répartition, la capacité des terminaux, les exigences de liaison d'alarmes et le plan d'expansion future.
Si le projet n'a besoin que d'un aperçu en direct sur un poste de travail, une solution légère peut suffire. Si le projet nécessite une liaison vidéo avec les appels d'urgence, les événements d'alarme, les cartes SIG, les groupes de répartition, les affichages grand écran et plusieurs départements, l'architecture doit être conçue dès le départ avec un accès unifié, un contrôle des autorisations, une conversion des flux et une efficacité de maintenance à l'esprit.
La sécurité doit également être prise en compte. Les identifiants des caméras, les adresses de flux, les API de la plateforme et les autorisations d'accès vidéo doivent être gérés avec soin. Dans les environnements industriels et de sécurité publique, l'accès vidéo doit respecter les rôles des utilisateurs, les procédures opérationnelles et les politiques de sécurité réseau.
Architecture recommandée pour les communications d'urgence
Pour les applications de communications d'urgence et de commandement, la conception recommandée est généralement une architecture en couches. La couche frontale comprend les caméras, les NVR, les dispositifs portés sur le corps, les sources vidéo mobiles et les plateformes de surveillance. La couche d'accès utilise une passerelle d'accès vidéo pour normaliser les protocoles et les flux. La couche de communication utilise le système de communications convergentes basé sur SIP pour les appels, l'interphonie, la sonorisation, la répartition et le traitement des alarmes. La couche applicative présente la vidéo, la voix, les alarmes, les cartes, les enregistrements et les outils de répartition aux opérateurs.
Cette structure évite de surcharger la plateforme de communication avec trop d'interfaces spécifiques aux caméras. Elle donne également plus de flexibilité au projet lorsque de nouvelles caméras, de nouveaux sites ou de nouvelles applications de commandement sont ajoutés ultérieurement.
Points clés à retenir
L'intégration de la vidéosurveillance devient une exigence standard dans les projets de communications convergentes et de répartition d'urgence. L'extraction de flux RTSP est simple mais limitée. L'intégration par SDK peut fournir plus de fonctions de caméra mais nécessite un développement spécifique à la marque. Une passerelle d'accès vidéo offre une meilleure compatibilité, une expansion plus facile, une conversion de flux et un support plus solide pour les systèmes de commandement à grande échelle.
Pour les projets qui nécessitent une réponse d'urgence stable, un accès vidéo multi-sources, une communication SIP, un fonctionnement de console de répartition et une évolutivité future, l'intégration vidéo basée sur passerelle est souvent la solution la plus pratique. Elle aide à transformer des systèmes vocaux et vidéo séparés en un environnement de commandement plus unifié.
FAQ
Un système de communication basé sur SIP peut-il lire directement tous les flux des caméras de surveillance ?
Pas toujours. La plupart des caméras de surveillance produisent une vidéo via RTSP, ONVIF, GB/T28181, des interfaces SDK ou des protocoles de plateforme. Un système de communication basé sur SIP a généralement besoin d'un lecteur, d'une intégration logicielle ou d'une passerelle d'accès vidéo pour utiliser correctement ces flux.
RTSP est-il suffisant pour les projets de répartition d'urgence ?
RTSP peut être suffisant pour un aperçu en direct simple, mais il n'est pas idéal pour les grands projets qui nécessitent une gestion des répertoires de caméras, un accès aux terminaux, une liaison d'alarmes, un transcodage ou des flux de travail de répartition unifiés.
Pourquoi le transcodage vidéo est-il important ?
Différentes caméras et terminaux peuvent utiliser différents codecs vidéo. Par exemple, les systèmes de surveillance utilisent souvent H.265, tandis que de nombreux terminaux et plateformes de communication sont plus compatibles avec H.264. Le transcodage aide à améliorer la compatibilité dans l'ensemble du système.
La vidéo peut-elle être liée aux appels d'urgence ou aux alarmes ?
Oui. Avec une conception d'intégration appropriée, une alarme ou un appel d'urgence peut déclencher des vues de caméra associées sur la console de répartition, aidant les opérateurs à vérifier plus rapidement la situation sur site et à prendre de meilleures décisions.
Quel type de projet bénéficie le plus d'une passerelle d'accès vidéo ?
Les grands sites industriels, les systèmes de transport, les campus, les réseaux de services publics, les plateformes de sécurité publique et les centres de commandement multisites en bénéficient généralement le plus car ils doivent souvent connecter de nombreuses caméras, plusieurs sources vidéo et différents terminaux de communication.
