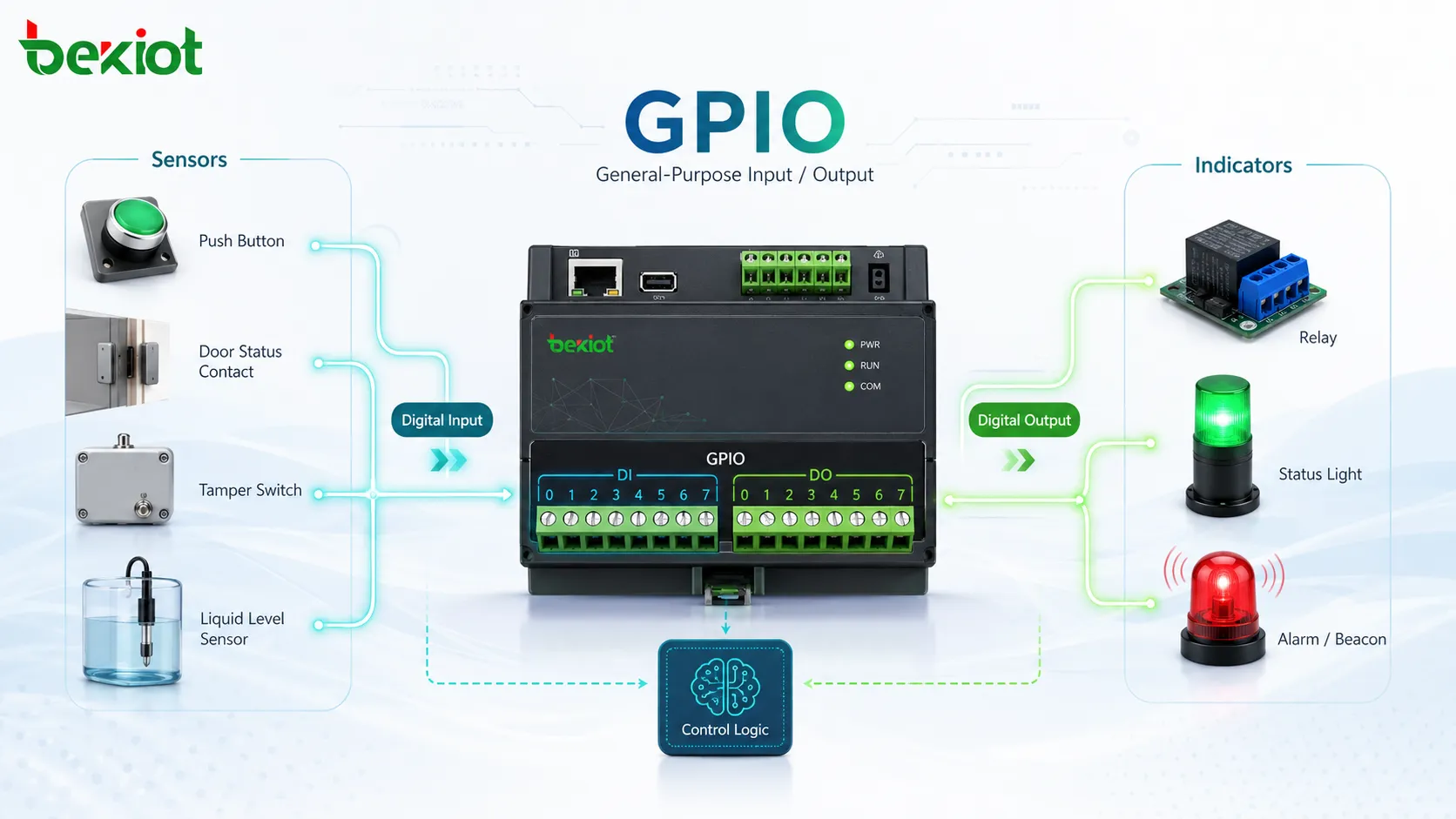

L’entrée/sortie à usage général, généralement abrégée en GPIO, est une interface numérique flexible utilisée par les processeurs, contrôleurs, cartes embarquées, équipements industriels, systèmes de sécurité et plateformes de communication pour détecter des états externes ou commander des actions externes. Une broche GPIO peut souvent être configurée par logiciel en entrée ou en sortie, ce qui permet à la même plateforme matérielle de prendre en charge boutons, capteurs, relais, alarmes, voyants, contacts de porte, signaux de réinitialisation et de nombreuses tâches de contrôle simples.

Même si le GPIO paraît simple par rapport à Ethernet, USB, RS-485, CAN ou d’autres interfaces, il joue un rôle essentiel dans les systèmes réels. Il relie directement des événements physiques à une logique logicielle : une porte s’ouvre, un contact de défaut change, un relais colle, un voyant d’alarme s’allume ou un contrôleur reçoit un déclenchement d’urgence. Cet article explique son fonctionnement, ses fonctions et sa valeur dans la conception pratique.

Signification de base du GPIO

Le GPIO désigne une broche ou une borne numérique qui n’est pas affectée de façon permanente à une fonction unique. Les concepteurs et développeurs peuvent la configurer selon les besoins du projet. Sur un microcontrôleur, il s’agit de petites broches de puce ; sur un équipement industriel, cela peut être des borniers marqués DI, DO, I/O, entrée d’alarme, sortie relais, entrée de déclenchement ou contact sec.

Le terme « usage général » est important, car la même interface physique peut accepter de nombreuses connexions externes si les conditions électriques sont compatibles. Une entrée GPIO peut lire un bouton dans un produit et, dans un autre, détecter un contact anti-effraction, un capteur de niveau ou un contact d’état de porte.

Fonctionnement du GPIO dans un appareil

Mode entrée

Lorsqu’une broche GPIO est configurée en entrée, l’appareil lit son état électrique. Dans beaucoup de circuits numériques, cet état est interprété comme HIGH ou LOW. Selon la conception, HIGH peut représenter un signal actif, un contact fermé ou un niveau de tension détecté, tandis que LOW peut correspondre à un signal inactif ou un contact ouvert.

Le mode entrée sert aux boutons, contacts magnétiques de porte, détecteurs de mouvement, contacts d’alarme, fins de course, retours d’arrêt d’urgence, sorties de capteurs et signaux de supervision. Pour éviter les lectures flottantes ou instables, les entrées utilisent souvent des résistances pull-up ou pull-down qui fixent un état connu lorsque le contact externe ne pilote pas la ligne.

Mode sortie

Lorsqu’une broche GPIO est configurée en sortie, l’appareil force la broche dans un état numérique choisi. Cette sortie peut commander une LED, activer un avertisseur, déclencher un relais, réinitialiser un autre circuit, activer un module ou envoyer un signal de contrôle simple à un appareil connecté.

Dans les installations réelles, une sortie GPIO ne commande presque jamais directement de fortes charges. Elle pilote plutôt un transistor, un optocoupleur, un module relais, un relais statique ou un circuit de puissance. Cela protège le contrôleur et permet de commuter des charges de tension ou de courant plus élevées, comme sirènes, serrures, lampes de signalisation, moteurs de portail ou alarmes externes.

Configuration logicielle

Le comportement du GPIO est généralement défini par logiciel ou firmware. Les développeurs peuvent régler la direction, l’état initial, les interruptions, l’anti-rebond, la polarité, les modes pull-up ou pull-down et parfois des fonctions alternatives de broche. Cette souplesse permet d’adapter la même plateforme matérielle à plusieurs produits ou projets.

Certains systèmes exposent les réglages GPIO via une interface web, un fichier de configuration, une plateforme de gestion ou une API. L’installateur peut alors associer une entrée physique à une règle d’événement, comme « porte forcée », « entrée défaut active » ou « réarmement d’alarme appuyé », sans réécrire le firmware bas niveau.

Fonctions clés du GPIO

Le GPIO est précieux parce qu’il transforme des états physiques simples en événements reconnus par le logiciel, et des décisions logicielles en actions physiques. Dans beaucoup de systèmes, c’est l’interface la plus petite et la plus directe entre l’équipement et son environnement.

Au-delà du simple marche/arrêt, le GPIO peut soutenir des flux événementiels. Un changement d’entrée peut déclencher immédiatement une interruption logicielle au lieu d’attendre un sondage périodique. C’est important pour la sécurité, le contrôle d’accès, les alarmes, la protection d’équipements industriels et les réponses d’urgence.

Pourquoi le GPIO a une valeur système

Il relie les systèmes numériques aux événements physiques

De nombreux systèmes modernes reposent sur des plateformes logicielles, réseaux IP, tableaux de bord cloud et interfaces de données. Pourtant les sites réels comportent encore portes, boutons, capteurs, relais, sirènes, portails, armoires, pompes et machines. Le GPIO relie ces éléments physiques à la couche de contrôle numérique sans imposer un protocole complexe à chaque appareil.

Cela rend le GPIO très utile dans les projets de rénovation. Une ancienne sortie contact d’un panneau d’alarme, contrôleur d’accès, automate de machine ou capteur environnemental peut souvent être raccordée à une entrée GPIO pour que le nouveau logiciel supervise l’ancien équipement sans tout remplacer.

Il simplifie la logique de contrôle et d’événements

Pour de nombreuses tâches, le GPIO est plus efficace qu’un protocole complet. Si un appareil doit seulement savoir si un contact est ouvert ou fermé, une entrée GPIO peut être plus rapide, moins chère et plus simple à maintenir qu’une intégration série ou réseau. De même, pour activer ou désactiver un relais, une sortie GPIO offre un chemin direct et compréhensible.

Simple ne veut pas dire peu utile. Dans les environnements critiques, une logique binaire claire est appréciée parce qu’elle se teste, se documente et se dépanne facilement. Un technicien peut mesurer un contact au multimètre, vérifier un relais et isoler rapidement un défaut de câblage.

Il améliore la souplesse d’intégration

Le GPIO permet à un appareil de participer à de nombreux systèmes. Un contrôleur peut recevoir des alarmes de capteurs, déclencher une sonorisation, allumer des voyants, remonter son état à une supervision ou coopérer avec un contrôle d’accès. Cette flexibilité réduit le besoin de matériel spécifique à chaque projet.

Dans les architectures évolutives, le GPIO peut faire partie d’une intégration en couches. Des signaux de terrain simples entrent par GPIO puis deviennent événements logiciels, messages réseau, alertes de tableau de bord, journaux ou automatismes. Un état électrique simple devient ainsi un événement opérationnel traçable.

Considérations électriques et de conception

Niveau de tension et capacité de courant

La compatibilité électrique est l’un des premiers points de contrôle d’un design GPIO. Beaucoup de broches embarquées fonctionnent en logique 3,3 V ou 5 V, alors que les signaux industriels peuvent être en 12 V, 24 V ou contacts secs de relais. Une connexion directe de tensions incompatibles peut endommager l’appareil.

Les concepteurs utilisent souvent des circuits d’interface, opto-isolateurs, convertisseurs de niveau, modules relais ou cartes I/O industrielles pour séparer l’électronique sensible du terrain. Pour les sorties, il faut aussi vérifier le courant disponible : une broche capable d’allumer une petite LED ne peut pas forcément piloter une bobine de relais, une serrure, une sirène ou une entrée moteur sans driver.

Polarité du signal et état par défaut

La logique GPIO peut être active à l’état haut ou à l’état bas. En actif haut, HIGH signifie que l’événement est actif ; en actif bas, LOW signifie qu’il est actif. Les deux approches étant courantes, la polarité doit être confirmée lors de la configuration et de la mise en service.

L’état par défaut compte également. Certains systèmes d’alarme et de sécurité préfèrent les circuits normalement fermés, car un fil coupé ou débranché devient une condition anormale détectable. D’autres utilisent des circuits normalement ouverts pour un déclenchement simple. Le bon choix dépend de la sécurité, de la supervision et des capacités du dispositif.

Protection contre le bruit et anti-rebond

Les contacts mécaniques peuvent rebondir à l’ouverture ou à la fermeture, créant des transitions rapides que le logiciel peut interpréter comme plusieurs événements. L’anti-rebond filtre ces transitions en exigeant une stabilité pendant une durée définie avant acceptation.

Les longs câbles, environnements industriels, moteurs, alimentations et interférences électromagnétiques peuvent aussi introduire du bruit. Dans les installations sévères, il faut parfois blindage, mise à la terre correcte, protection surtension, isolation et filtrage d’entrée. Le GPIO doit être considéré comme un élément du câblage système, pas seulement comme un paramètre logiciel.

Applications typiques du GPIO

Systèmes d’accès et de sécurité

Le GPIO est largement utilisé dans les systèmes d’accès et de sécurité. Les entrées détectent état de porte, boutons de sortie, contacts anti-sabotage, libération d’urgence, détecteurs de mouvement ou alarmes intrusion. Les sorties activent serrures, sirènes, flashes, relais ou panneaux d’alarme.

Dans une plateforme de sécurité intégrée, une entrée GPIO peut devenir un événement qui lance l’enregistrement vidéo, envoie une alerte, change l’état d’une porte ou affiche une caméra. Le GPIO reste donc utile même dans un système IP, car beaucoup d’équipements terrain fournissent toujours des contacts et relais fiables.

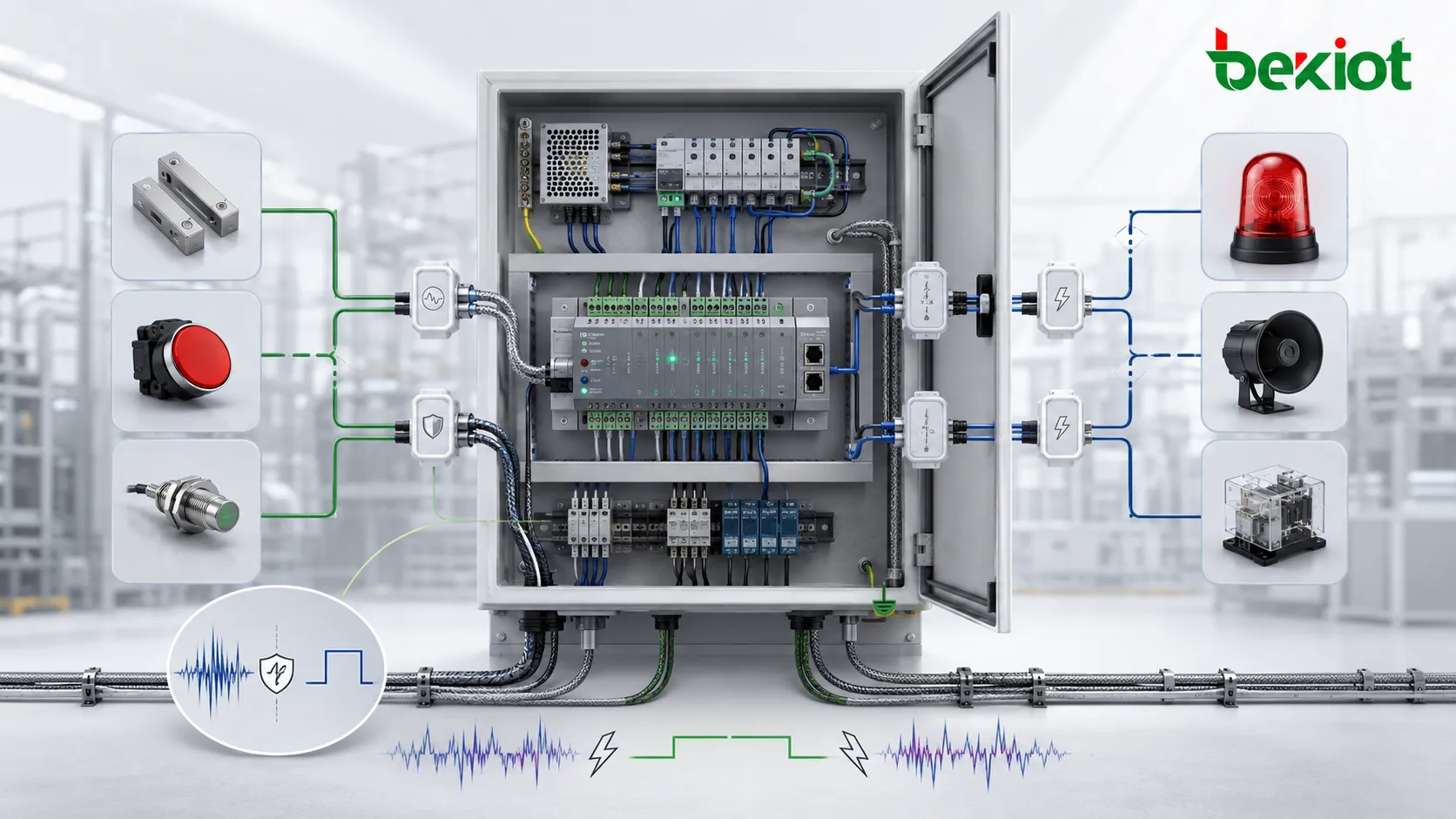

Automatisation industrielle et machines

Les systèmes industriels utilisent le GPIO pour fins de course, retours d’état machine, commandes marche/arrêt, défauts, interverrouillages, colonnes lumineuses, capteurs de convoyeur et boutons de pupitre. L’I/O numérique simple reste répandue car elle est robuste, facile à inspecter et compatible avec de nombreux contrôleurs.

Le GPIO peut assurer une logique locale ou relier un équipement à une supervision supérieure. Par exemple, la sortie défaut d’une machine peut entrer dans un gateway puis être remontée vers un tableau de maintenance ou un système d’alarme.

Appareils embarqués et produits IoT

Le GPIO est l’une des interfaces les plus courantes du développement embarqué. Il permet à de petits appareils d’interagir avec LED, boutons, capteurs, relais, écrans, modules d’extension, signaux de réveil et circuits d’alimentation. Il sert autant au prototypage qu’aux produits finis.

Dans l’IoT, le GPIO transforme des entrées physiques en événements connectés. Un capteur de fuite d’eau, un contact de porte d’armoire, une alarme vibration ou un bouton d’urgence peut entrer par une broche numérique avant d’être traité par firmware et transmis sur le réseau.

Systèmes de bâtiment et équipements techniques

Les systèmes de bâtiment utilisent des interfaces de type GPIO pour état CVC, alarmes de groupe électrogène, défauts UPS, relais incendie, signaux d’ascenseur, portails, éclairage et surveillance environnementale. Ces signaux aident les exploitants à coordonner sécurité, énergie et réponse opérationnelle.

Comme les équipements de bâtiment viennent de fabricants et générations différents, le GPIO offre un dénominateur commun pratique. Il ne fournit pas autant de détails qu’un protocole complet, mais communique fiablement des états binaires importants : alarme active, défaut présent, équipement en marche ou porte ouverte.

Équipements de communication et d’urgence

Les terminaux de communication, contrôleurs de paging, interphones, gateways, téléphones d’urgence et équipements de dispatch peuvent utiliser le GPIO pour alarmes, déclenchements d’appel, sorties relais, boutons externes, voyants, ouverture de porte ou retour d’état. Voix, notification visuelle et contrôle physique peuvent ainsi fonctionner ensemble.

Par exemple, appuyer sur un bouton d’urgence peut activer une entrée GPIO, lancer un appel, déclencher un relais et prévenir une plateforme de supervision. Une sortie relais peut aussi commander une balise, une sirène locale, un portail ou un enregistreur externe. Ces flux sont utiles dans l’industrie, les campus, les transports et la sécurité publique.

GPIO comparé aux autres interfaces

Le GPIO ne doit pas être confondu avec un protocole de communication. Il ne transporte pas de messages structurés comme Ethernet, Modbus, CAN, RS-485, USB ou SIP ; il représente surtout des états numériques simples. Cela le rend facile à utiliser mais limite la quantité d’information transmise.

Si un système nécessite données détaillées, diagnostic, adressage, authentification ou communication multi-appareils, une interface à protocole est souvent plus adaptée. Pour une simple détection d’événement ou commande ON/OFF, le GPIO est plus direct et économique. Beaucoup de systèmes combinent les deux : GPIO pour déclencheurs physiques locaux, protocoles réseau pour gestion, journalisation et exploitation distante.

Bonnes pratiques d’utilisation du GPIO

Définir la logique d’événement avant le câblage

Avant de câbler, les concepteurs doivent définir le sens de chaque entrée et sortie. Une liste I/O claire décrit nom du signal, direction, tension, état actif, état normal, appareil raccordé, chemin du câble et action logicielle attendue. Cela évite les confusions à l’installation et en maintenance.

Il est aussi utile de rattacher les événements GPIO aux flux opérationnels. Une entrée de contact de porte ne devrait pas seulement s’appeler « DI1 » ; elle doit être documentée comme « état de porte du local technique », avec comportement clair pour ouverture normale, ouverture forcée, délai d’alarme, journalisation et notification.

Utiliser l’isolation quand la fiabilité compte

L’isolation protège l’électronique sensible contre pics de tension, boucles de masse, défauts de câblage et problèmes d’équipements externes. Dans les environnements industriels, extérieurs, de contrôle d’accès et d’urgence, les entrées isolées et sorties relais sont souvent plus sûres que des connexions GPIO directes.

Lorsque le câblage est long, il faut aussi prévoir protection surtension, blindage, stratégie de terre et séparation des câbles haute tension ou fort courant. Ces pratiques réduisent les faux déclenchements et protègent l’appareil sur la durée.

Tester chaque état lors de la mise en service

La mise en service GPIO doit vérifier état normal, état actif, câble déconnecté, réarmement d’alarme, reprise après coupure et journal logiciel. Il ne suffit pas de voir une fois que le signal fonctionne ; le système doit être testé dans des conditions réalistes.

Pour les fonctions de sécurité, les essais doivent confirmer le comportement fail-safe ou fail-secure. En cas de coupure d’alimentation, câble rompu ou redémarrage, le système doit passer à l’état prévu et générer, si nécessaire, un enregistrement clair de maintenance ou d’alarme.

Conclusion

Le GPIO est une interface simple mais puissante qui permet aux systèmes électroniques de détecter des événements physiques et de commander des actions externes. Il prend en charge entrées, sorties, relais, contacts, alarmes, voyants, interverrouillages et de nombreux flux d’intégration. Des produits embarqués et IoT au contrôle d’accès, à l’automatisation, aux bâtiments et aux communications d’urgence, il reste un moyen très utile de relier logiciel et conditions réelles.

Les meilleurs designs GPIO ne se limitent pas à attribuer des broches. Ils exigent correspondance de tension, logique claire, câblage fiable, isolation, documentation et tests complets. Bien conçu, le GPIO rend les systèmes plus réactifs, flexibles, maintenables et faciles à intégrer dans des environnements mixtes.

FAQ

Le GPIO peut-il être utilisé sur de longues distances de câble ?

Le GPIO peut être utilisé sur câble, mais la distance dépend de la tension, de la qualité du câble, du bruit, de la conception de l’entrée et de la protection. Pour de longues distances ou environnements sévères, des modules I/O isolés, câble blindé, protection surtension ou I/O distante à protocole sont souvent plus fiables qu’un câblage direct.

Quelle est la différence entre GPIO et contact de relais ?

Le GPIO est généralement une entrée ou sortie numérique électronique d’un contrôleur, tandis qu’un contact de relais est une interface de commutation mécanique ou statique isolée électriquement. Le relais aide une sortie GPIO basse puissance à commander un circuit plus puissant ou électriquement séparé.

Pourquoi une entrée GPIO se déclenche-t-elle parfois à tort ?

Les faux déclenchements peuvent venir du rebond de contact, d’entrées flottantes, d’une mauvaise terre, de bruit électrique, de câbles longs non blindés, de mauvais réglages pull-up/pull-down ou de tensions incompatibles. L’anti-rebond et un câblage correct réduisent généralement ces problèmes.

Faut-il documenter les réglages GPIO après l’installation ?

Oui. Chaque entrée et sortie doit être documentée avec appareil connecté, état actif, état normal, tension, étiquette de câble, règle logicielle et résultat de test. Une bonne documentation facilite dépannage, extension et remplacement d’équipement.

Le GPIO peut-il remplacer un protocole de communication complet ?

Le GPIO ne peut remplacer un protocole que si l’information est simple : marche/arrêt, ouvert/fermé, alarme/normal ou activer/désactiver. Si le système exige valeurs détaillées, commandes, adressage, diagnostics ou sécurité, un protocole de communication est généralement nécessaire.
