LLDP-MED est une extension normalisée du protocole LLDP, conçue pour les terminaux multimédias tels que les téléphones IP. Concrètement, elle permet à un téléphone IP de récupérer des informations essentielles de la couche d'accès depuis le commutateur auquel il est connecté, notamment la politique de VLAN voix, les paramètres de priorité de couche 2 et de couche 3, les données relatives à l'alimentation, les détails d'inventaire et parfois les informations de localisation. Dans les déploiements vocaux modernes, LLDP-MED constitue un élément clé du déploiement de téléphones sans intervention manuelle.
Toutefois, LLDP-MED est souvent mal compris. Il ne remplace pas le processus complet d'approvisionnement d'un téléphone IP. À lui seul, il ne fournit généralement pas le compte SIP complet, la liste des serveurs PBX, le micrologiciel ni l'ensemble des paramètres du terminal. Il agit plutôt comme un mécanisme de détection précoce, permettant au téléphone d'intégrer le bon segment réseau et de bénéficier d'un traitement adapté avant le reste du processus de configuration.
Dès l'établissement de la liaison, LLDP-MED permet au téléphone IP de récupérer les informations de VLAN voix et les politiques réseau du commutateur d'accès.
Que signifie LLDP-MED ?
LLDP-MED est l'acronyme de Link Layer Discovery Protocol for Media Endpoint Devices. Il a été développé pour étendre le cadre de base du protocole LLDP aux scénarios VoIP et aux terminaux associés. Si le LLDP standard assure la détection générale des périphériques en couche 2, LLDP-MED ajoute des données spécifiques aux terminaux, essentielles dans les réseaux vocaux professionnels.
C’est pourquoi LLDP-MED est régulièrement associé aux téléphones IP, commutateurs PoE, VLAN voix et réseaux d’accès d’entreprise. Il est particulièrement utile dans les environnements multi-fournisseurs, car il offre une solution d’interopérabilité alternative aux mécanismes de détection propriétaires.
Pourquoi LLDP-MED est essentiel dans le déploiement de téléphones IP
Lors du premier branchement d’un téléphone IP, le réseau doit répondre rapidement à plusieurs questions pratiques. Quel VLAN doit acheminer le trafic vocal ? Quelles marques de priorité doivent être appliquées ? Quelle puissance est disponible sur le port ? Le terminal nécessite-t-il des données de localisation d’urgence ou un suivi des actifs ?
LLDP-MED répond à ces interrogations dès le début du démarrage du terminal. Il réduit la configuration manuelle sur les téléphones, simplifie les déploiements à grande échelle et limite les risques de démarrage sur un mauvais VLAN ou d’une qualité dégradée due à des paramètres QoS incohérents.
Dans les déploiements concrets, LLDP-MED doit être considéré comme un assistant d’intégration réseau pour les téléphones, et non comme une plateforme d’approvisionnement complète.
Fonctionnement de LLDP-MED
LLDP-MED opère entre le terminal et l’équipement réseau, généralement entre le téléphone IP et le commutateur d’accès. Après l’établissement de la liaison Ethernet, le commutateur et le terminal échangent des informations LLDP. Si les deux équipements prennent en charge LLDP-MED, l’échange intègre des éléments TLV spécifiques aux multimédias, contenant les politiques et données opérationnelles.
L’un des composants les plus importants est l’élément TLV de politique réseau. Il indique au téléphone le VLAN voix à utiliser et les priorités de trafic applicables. Dans une séquence de démarrage classique, le téléphone se connecte d’abord sur le réseau natif ou non étiqueté, récupère la politique LLDP-MED du commutateur, bascule sur le VLAN voix indiqué, obtient une adresse IP puis poursuit avec la requête DHCP et la détection des serveurs.
Les autres informations fournies par LLDP-MED incluent les capacités du périphérique, l’identification de localisation, les données d’inventaire et les informations étendues sur l’alimentation. Ces éléments améliorent conjointement l’interopérabilité et limitent les incertitudes lors du déploiement et du dépannage.
Éléments d’information courants de LLDP-MED
Capacités du périphérique
Politique réseau pour les applications vocales
Identification de localisation
Informations étendues sur l’alimentation
Données d’inventaire : modèle, détails du micrologiciel, etc.
LLDP-MED assure-t-il l’approvisionnement complet du téléphone IP ?
Non, pas à lui seul. C’est le point essentiel à comprendre.
Un téléphone IP nécessite bien plus que des consignes sur le VLAN et la QoS. Il doit obtenir une adresse IP, un masque de sous-réseau, une passerelle, les informations DNS, les paramètres NTP et une ou plusieurs adresses de serveur d’approvisionnement. Il doit ensuite télécharger les fichiers de configuration, vérifier son micrologiciel, intégrer les paramètres de contrôle d’appels et s’enregistrer sur la plateforme SIP ou le système IP PBX.
Ce processus global est géré par un ensemble de technologies telles que DHCP, les options DHCP spécifiques aux fournisseurs, TFTP, HTTP, HTTPS et dans certains écosystèmes TR-069, associées à la logique d’approvisionnement du téléphone. LLDP-MED permet au terminal de se placer dans le bon contexte réseau en premier lieu, afin d’accéder au serveur de configuration et de finaliser le déploiement.

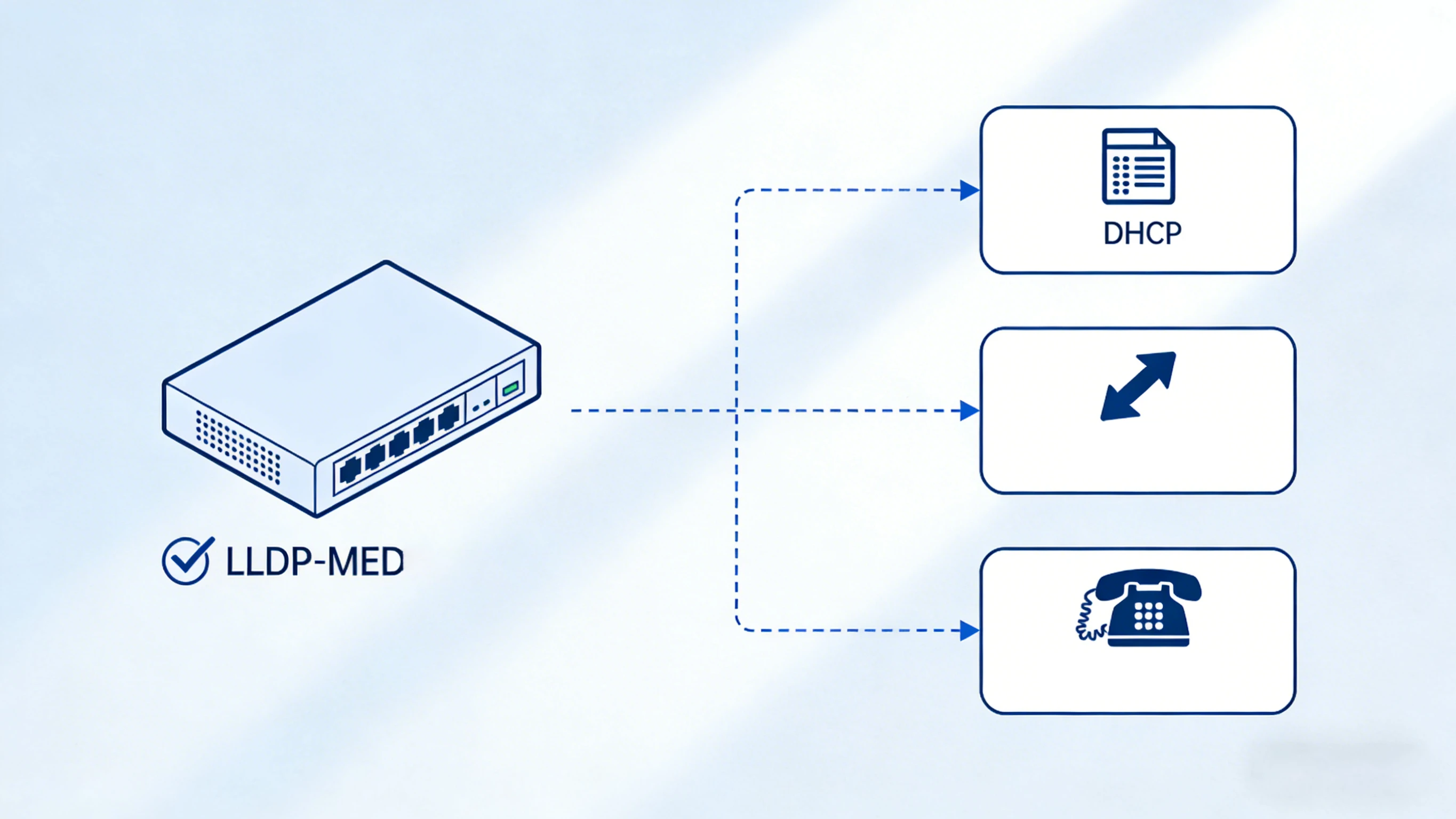

Au cours d’un démarrage standard, LLDP-MED intervient en amont, tandis que l’approvisionnement complet se poursuit via DHCP, le téléchargement de configuration et l’enregistrement SIP.
LLDP-MED et l’auto-approvisionnement des téléphones IP
Dans le langage technique quotidien, on parle d’auto-approvisionnement lorsqu’un téléphone peut être branché et opérationnel avec peu ou pas de configuration manuelle. LLDP-MED contribue à cette expérience, mais ce n’est qu’un maillon de la chaîne.
La séquence précise se déroule comme suit :
Le téléphone se met sous tension, généralement via PoE.
Le commutateur et le téléphone échangent des données LLDP ou LLDP-MED.
Le téléphone récupère la VLAN voix et la politique de priorité.
Le téléphone demande ses paramètres IP via DHCP sur le réseau adapté.
Le téléphone détecte son serveur d’approvisionnement ou l’environnement de contrôle d’appels.
Le téléphone télécharge la configuration et le micrologiciel selon les besoins.
Le téléphone s’enregistre sur le central IP PBX, le serveur SIP ou la plateforme hébergée.
Ainsi, si l’on demande si LLDP-MED active l’auto-approvisionnement, la réponse est oui, mais de manière indirecte. Il automatise et fiabilise l’étape d’intégration réseau, tandis que le résultat final dépend de la conception globale de l’écosystème.
Principales fonctionnalités de LLDP-MED dans les réseaux vocaux
Attribution automatique du VLAN voix
C’est la fonctionnalité prioritaire pour les administrateurs. Grâce à la politique réseau LLDP-MED, le commutateur diffuse le VLAN voix adapté au téléphone. Elle accélère les déploiements, notamment dans les grands étages, campus, entrepôts, hôpitaux, centres de transport et sites industriels, où les terminaux sont régulièrement ajoutés ou remplacés.
Harmonisation de la QoS et des priorités
La qualité vocale ne dépend pas seulement de la bande passante, mais aussi du traitement du trafic. LLDP-MED transporte les règles de priorité, assurant un comportement cohérent entre téléphones et commutateurs. Il ne remplace pas la conception de la QoS de bout en bout, mais rend les politiques de couche d’accès plus prévisibles.
Gestion de l’alimentation dans les déploiements PoE
Sur les installations concrètes, l’alimentation est un enjeu majeur. Les téléphones avec écran couleur, modules d’extension, Bluetooth, Wi-Fi ou fonction vidéo ont des besoins énergétiques supérieurs aux terminaux de bureau basiques. LLDP-MED interagit avec l’environnement Ethernet et PoE pour améliorer l’échange des informations de capacité entre terminaux et commutateurs.
Visibilité opérationnelle et suivi d’inventaire
La visibilité sur les actifs est souvent négligée jusqu’aux besoins des équipes de support. Les données d’inventaire transmises par le terminal permettent d’identifier le modèle du téléphone, la version logicielle et les caractéristiques matérielles, simplifiant la maintenance, la planification du cycle de vie et les remplacements.
Prise en charge des informations de localisation
Dans certains déploiements, notamment ceux avec appel d’urgence ou intervention par zone, les données de localisation sont cruciales. LLDP-MED facilite le transport des formats de localisation utilisés dans les services géolocalisés et les flux opérationnels.
LLDP-MED vs CDP dans la téléphonie IP
De nombreux ingénieurs découvrent le paramétrage du VLAN voix via le protocole CDP de Cisco, surtout dans les environnements historiques centrés sur cette marque. Le CDP peut également fournir les informations de VLAN voix aux téléphones et reste largement utilisé sur certains déploiements Cisco.
En revanche, LLDP-MED est une solution neutre vis-à-vis des fournisseurs, qui améliore la fluidité des réseaux hétérogènes. Dans les infrastructures composées de commutateurs et de téléphones de marques différentes, LLDP-MED constitue souvent le choix le plus pratique en matière d’interopérabilité. Le choix est à la fois technique et architectural : un environnement mono-fournisseur peut utiliser des protocoles propriétaires, tandis qu’un parc multi-fournisseurs tire pleinement profit des normes ouvertes.
Avantages du déploiement
Déploiement rapide des téléphones sans intervention manuelle
Réduction de la configuration manuelle sur les terminaux
Politique d’accès vocal homogène sur plusieurs sites
Meilleure interopérabilité en environnement multi-fournisseurs
Gestion simplifiée des déplacements, ajouts et remplacements
Visibilité opérationnelle améliorée pour les équipes de support
Ces atouts sont particulièrement précieux pour les organisations disposant d’un grand parc de téléphones, d’espaces de travail modulables ou de succursales dispersées nécessitant une qualité de service constante.
Cas d’usage typiques
Téléphonie d’entreprise
Dans les sièges sociaux, succursales et espaces partagés, LLDP-MED permet aux téléphones de bureau d’intégrer le réseau vocal adapté sans modification manuelle des terminaux.
Hôpitaux et campus
Les établissements de santé et d’enseignement disposent de nombreux commutateurs d’accès, de réseaux segmentés et d’un renouvellement fréquent des terminaux. L’intégration normalisée réduit les frictions opérationnelles.
Entrepôts et sites industriels
Dans les environnements exigeants ou dispersés, le remplacement rapide des équipements est essentiel. En cas de panne d’un téléphone, le nouveau terminal se connecte et intègre la bonne politique réseau avec peu d’étapes manuelles.
Hôtels, centres de transport et services publics
Ces environnements regroupent des terminaux d’accueil, d’administration, de service et de communication d’urgence. Des politiques d’accès cohérentes garantissent une qualité de déploiement maîtrisée.
Bonnes pratiques de déploiement
Avant d’utiliser LLDP-MED, vérifiez la compatibilité du commutateur et du téléphone, ainsi que l’activation des éléments TLV nécessaires. Définissez également la priorité entre CDP, LLDP et LLDP-MED si plusieurs mécanismes de détection coexistent sur le même parc.
Assurez l’alignement entre la couche d’accès et la couche d’approvisionnement. Même si le téléphone intègre le bon VLAN voix, il a besoin de services DHCP accessibles, d’options DHCP adaptées, d’une synchronisation horaire et d’un accès aux serveurs de configuration et de contrôle d’appels.
Enfin, réalisez des tests avec des traces de démarrage réelles, pas seulement des modèles de configuration. Dans de nombreux échecs de déploiement, LLDP-MED fonctionne correctement, mais les options DHCP, URLs de configuration, certificats, règles de pare-feu ou paramètres d’enregistrement PBX sont défectueux.
Si le téléphone se connecte au bon VLAN voix mais ne parvient pas à s’enregistrer, le problème ne vient généralement pas de LLDP-MED. Il s’agit la plupart du temps d’un défaut DHCP, d’échec de détection de configuration, de sécurité du transport ou d’enregistrement SIP.
Conclusion
LLDP-MED est l’un des outils les plus utiles de la couche d’accès dans la téléphonie IP moderne. Il permet aux téléphones de détecter automatiquement les politiques réseau dédiées à la voix, réduit les tâches manuelles, améliore la cohérence et assure une meilleure interopérabilité dans les environnements vocaux multi-fournisseurs.
Néanmoins, il faut le définir avec précision : LLDP-MED n’est pas un système d’approvisionnement complet. C’est un cadre de détection précoce qui permet au téléphone d’obtenir les bonnes conditions réseau pour mener à bien le reste du processus de configuration. Associé à une planification rigoureuse de DHCP, des serveurs d’approvisionnement, des paramètres de sécurité et de la logique d’enregistrement PBX, LLDP-MED devient un atout majeur pour les déploiements de téléphones IP sans intervention manuelle.
FAQ
LLDP-MED est-il identique à LLDP ?
Non. LLDP est le protocole de détection de couche 2 de base, tandis que LLDP-MED est une extension dédiée aux terminaux multimédias comme les téléphones IP.
LLDP-MED peut-il attribuer automatiquement le VLAN voix ?
Oui, c’est l’une de ses fonctionnalités les plus connues. Le commutateur diffuse la politique réseau afin que le téléphone identifie le VLAN voix à utiliser.
LLDP-MED fournit-il l’URL du serveur d’approvisionnement ?
Non, ce n’est pas son rôle principal. La plupart des téléphones dépendent des options DHCP, des mécanismes de détection fournisseur ou de la plateforme de configuration pour localiser leur serveur.
LLDP-MED est-il exclusivement réservé aux téléphones Cisco ?
Non. L’un de ses principaux atouts est son interopérabilité multi-fournisseurs, contrairement aux protocoles de détection propriétaires.
LLDP-MED remplace-t-il DHCP ?
Non. LLDP-MED et DHCP ont des rôles distincts. LLDP-MED gère la détection des politiques de couche d’accès, tandis que DHCP fournit la configuration IP et facilite la découverte des ressources de configuration.
