Le protocole Precision Time Protocol, appelé PTP, synchronise les horloges des équipements réseau avec une très grande précision. Il est utilisé lorsque une synchronisation ordinaire ne suffit pas, notamment dans les télécommunications, l’énergie, l’automatisation, la finance, la diffusion, les laboratoires, les centres de données et les systèmes temps réel.

Contrairement aux méthodes de réglage d’heure approximatives, PTP vise les environnements où les microsecondes, les nanosecondes ou des relations temporelles strictes comptent. Il donne aux équipements une référence commune, réduit la dérive et améliore la coordination distribuée.

Pourquoi l’heure précise est importante dans les réseaux modernes

Beaucoup de systèmes numériques dépendent du temps. Une station radio doit coordonner ses signaux, un équipement électrique doit horodater les événements, un contrôleur industriel doit agir en séquence et un studio doit garder l’audio et la vidéo alignés.

Lorsque les horloges dérivent, le système peut sembler fonctionner, mais des erreurs discrètes apparaissent. Les journaux peuvent être mal ordonnés, les commandes retardées, les mesures réseau moins fiables et les applications distribuées moins cohérentes.

PTP permet de diffuser une heure précise dans le réseau afin que les équipements travaillent sur la même base temporelle. C’est utile dans des racks, salles, bâtiments, postes électriques, usines ou segments réseau différents.

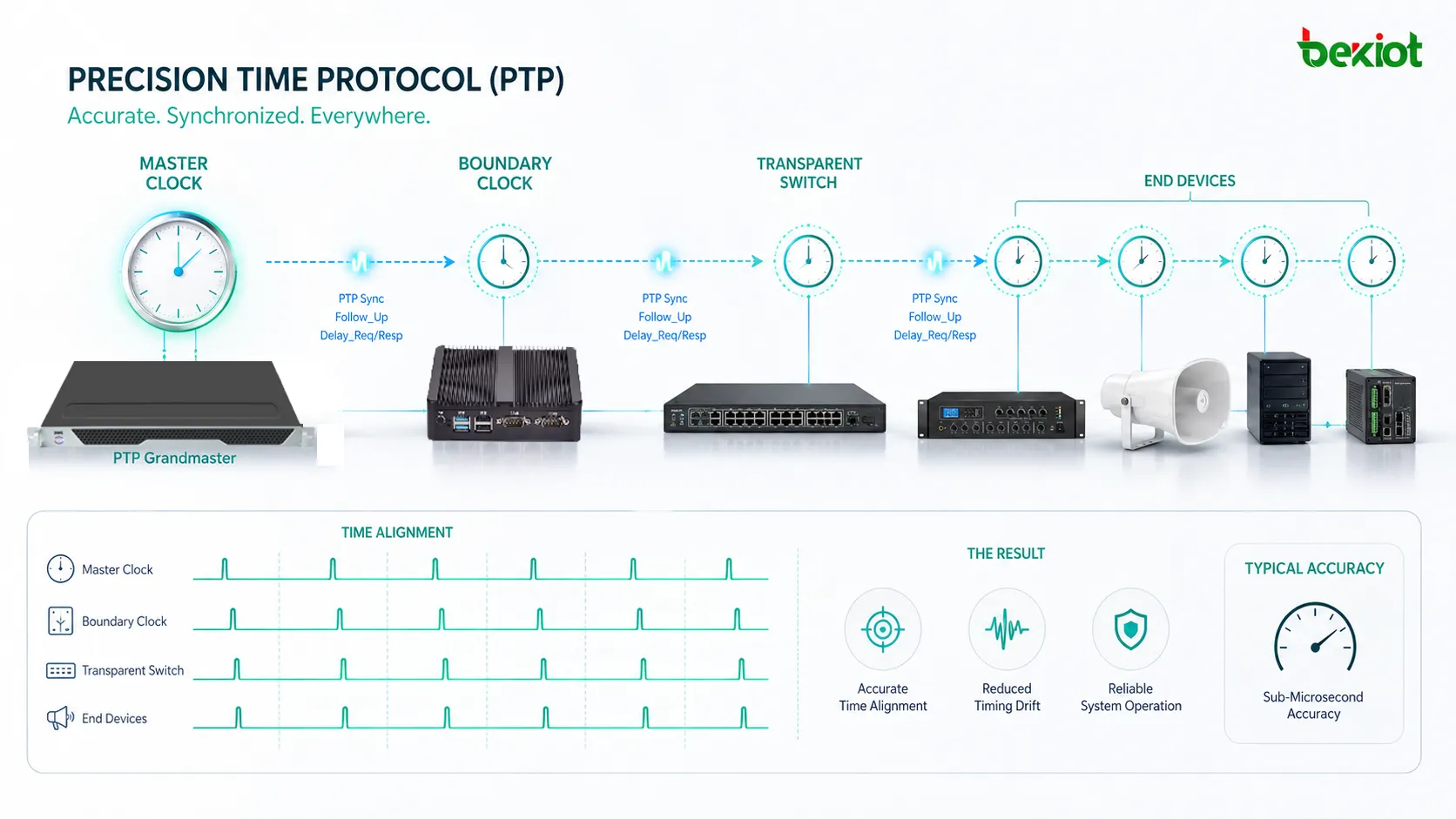

La chaîne de synchronisation

Horloge grandmaster

L’horloge grandmaster est la source principale d’un système PTP. Elle fournit le temps de référence et peut être reliée à GNSS, à une horloge atomique, à une source de synchronisation télécom ou à une autre référence fiable.

S’il existe plusieurs sources, le réseau applique des règles de sélection pour choisir le meilleur maître disponible. La synchronisation reste ainsi stable même si une source tombe en panne ou perd en qualité.

Horloge ordinaire

Une horloge ordinaire est généralement un équipement final participant à la synchronisation. Elle peut être maître dans un petit réseau ou esclave suivant le grandmaster.

Il peut s’agir de contrôleurs industriels, appareils de mesure, serveurs, caméras, équipements télécom, appareils audio ou relais de protection. Ils ajustent leur horloge selon les messages reçus.

Horloge boundary

Une horloge boundary est intégrée dans un switch ou un routeur. Elle reçoit le temps depuis l’amont puis le redistribue aux équipements en aval.

Cette approche améliore l’évolutivité et la précision des grands réseaux, car chaque segment se synchronise via un nœud local conscient du temps.

Horloge transparente

Une horloge transparente ne devient pas maître. Elle mesure le délai subi par les messages en traversant l’équipement réseau et corrige les informations de temps.

Elle réduit l’erreur due au temps de résidence variable dans les switches. Dans les réseaux de précision, elle améliore fortement la qualité de synchronisation.

Comment les messages de temporisation créent l’alignement

PTP échange des messages de temporisation entre horloges. Le récepteur estime l’écart entre son horloge locale et la référence, puis corrige son heure ou sa fréquence.

Le processus comprend des messages Sync, Follow-Up, Delay Request et Delay Response. En comparant les horodatages, l’équipement calcule l’offset et le délai réseau.

En résumé, l’équipement détermine l’écart avec le maître et le temps de trajet du message. Ces valeurs permettent de corriger l’horloge locale.

Rôles d’horloge et éléments réseau importants

Ce qui rend le protocole précis

Horodatage matériel

L’horodatage matériel est une raison majeure de la précision de PTP. L’interface réseau ou le matériel de timing enregistre l’instant exact d’entrée ou de sortie des paquets.

Cela réduit l’incertitude liée au système d’exploitation, aux files logicielles, aux pilotes et au traitement applicatif. C’est essentiel pour le niveau nanoseconde ou sous-microseconde.

Mesure du délai

Le protocole estime le délai entre maître et esclave, car un message de temps n’arrive jamais instantanément. Ignorer ce délai conduit à une correction incorrecte.

La mesure fonctionne mieux avec des chemins stables et symétriques. Des routes variables ou des délais aller-retour très différents réduisent la précision.

Sélection de la meilleure horloge maître

PTP peut sélectionner automatiquement l’horloge qui doit devenir maître. La décision prend en compte la précision, la priorité, la classe, la stabilité et la qualité temporelle.

Cette sélection est utile avec des sources redondantes. Si la source principale disparaît, le réseau peut utiliser une autre horloge adaptée.

Commutation consciente du temps

Les switches Ethernet classiques transmettent les paquets, mais ne traitent pas toujours le trafic temporel avec assez de précision. Les fonctions boundary ou transparent limitent les erreurs.

Dans un grand déploiement, l’infrastructure réseau est aussi importante que les terminaux. Une bonne source ne suffit pas si le chemin ajoute une variation de délai incontrôlée.

Une synchronisation précise dépend de toute la chaîne : source de référence, maître, switches, méthode d’horodatage, comportement des terminaux et discipline de configuration.

Avantages pour les systèmes critiques

Meilleure exactitude des événements

Quand les équipements partagent une base temporelle précise, les événements sont plus faciles à comparer. C’est important pour le dépannage, l’analyse, les journaux, la protection et la mesure.

Des horodatages exacts révèlent le véritable ordre des événements. Sans synchronisation, les journaux de plusieurs appareils peuvent tromper l’analyse d’incident.

Meilleure coordination

Certains systèmes nécessitent une action coordonnée entre plusieurs appareils. PTP leur permet d’agir selon une référence commune et améliore le contrôle.

C’est utile dans l’automatisation, la coordination radio télécom, la production audiovisuelle et la protection du réseau électrique.

Réduction de la dérive

Toutes les horloges dérivent. La température, l’oscillateur, le vieillissement et l’alimentation peuvent éloigner l’heure locale de la référence. PTP corrige cette dérive en continu.

Les corrections régulières gardent les équipements alignés pendant de longues périodes sans réglage manuel.

Mesure réseau améliorée

La synchronisation précise améliore les mesures réseau. La latence, le temps des paquets, la performance des services et les événements sont mieux évalués.

Elle est précieuse pour les télécommunications, la finance, les centres de données, les laboratoires et les plateformes temps réel.

Support de l’automatisation et du contrôle temps réel

Dans l’automatisation, un temps précis aide les actions programmées, le mouvement coordonné, l’alignement des mesures et les communications déterministes.

La prévisibilité augmente dans les environnements où une erreur de timing peut affecter la qualité ou la sécurité.

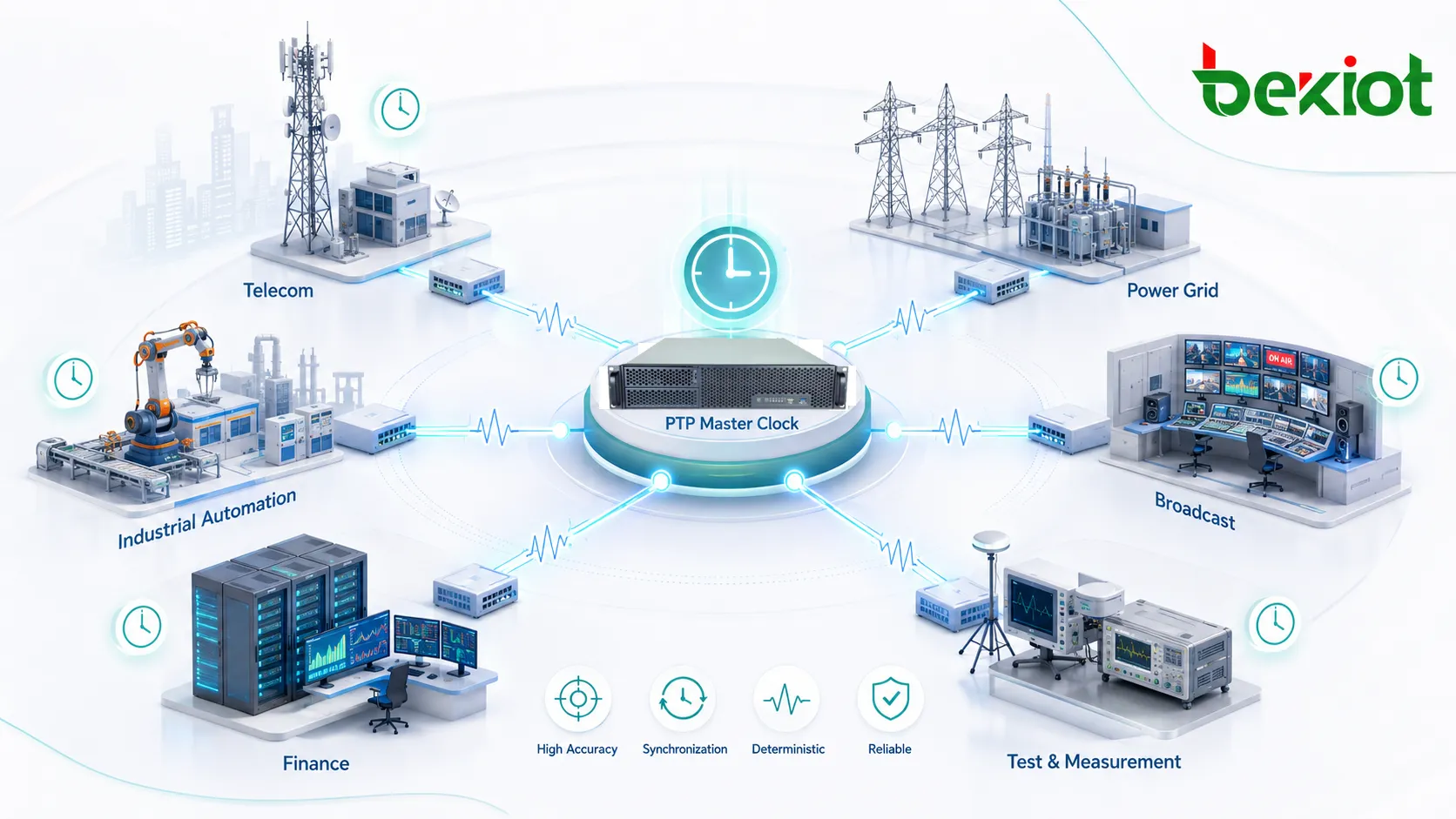

Où le temps de haute précision est utilisé

Télécommunications

Les réseaux télécom utilisent PTP pour les stations de base, le transport, la synchronisation de paquets et l’alignement de fréquence.

À mesure que les réseaux deviennent plus logiciels et orientés paquets, la distribution du temps sur Ethernet et IP devient plus importante.

Systèmes électriques et énergie

Les postes électriques et systèmes de réseau utilisent des horodatages précis pour les défauts, la protection, les synchrophaseurs et l’analyse d’événements.

Un temps précis améliore l’analyse et aide à comprendre le comportement du réseau électrique entre équipements distribués.

Automatisation industrielle

Les usines utilisent PTP pour le contrôle de mouvement, les mesures, la coordination de machines, la journalisation et le contrôle distribué.

Dans l’automatisation avancée, la qualité temporelle influence la répétabilité du processus et le diagnostic.

Broadcast et médias professionnels

Les studios et infrastructures média utilisent PTP pour aligner audio, vidéo, caméras, systèmes de production et réseaux média.

Les flux média IP dépendent du timing réseau car les signaux passent par des réseaux de paquets au lieu de liaisons dédiées.

Trading financier

La finance utilise des horodatages exacts pour l’ordre des transactions, l’audit, la latence, la conformité et l’analyse de trading.

PTP aide les serveurs, équipements réseau et systèmes de mesure à partager une base de temps fiable.

Centres de données et laboratoires

Les centres de données et laboratoires l’utilisent pour journaux distribués, tests, analyse de paquets, stockage, sécurité et mesures scientifiques.

Dans un laboratoire, la précision temporelle peut être indispensable pour valider un équipement et comparer des instruments.

Points de conception réseau

Choisir le bon profil

PTP utilise des profils adaptés aux industries. Télécom, énergie, broadcast et automatisation peuvent exiger des réglages différents.

Le profil définit les intervalles, le mécanisme de délai, le transport, la sélection de l’horloge et les attentes de performance. Un mauvais profil nuit à l’interopérabilité.

Utiliser une infrastructure consciente du temps

Pour une haute précision, les switches et routeurs doivent prendre en charge les fonctions temporelles. Boundary et transparent clocks réduisent les erreurs de réseau.

Des switches ordinaires dans un environnement exigeant peuvent dégrader les performances, même si les terminaux supportent PTP.

Contrôler la charge réseau

La congestion influence le trafic de temps. Les messages PTP sont petits mais sensibles à la variation de délai. QoS, segmentation et ingénierie de trafic les protègent.

Les réseaux critiques doivent éviter les changements de chemin inutiles et les comportements broadcast ou multicast non maîtrisés.

Planifier la redondance

La synchronisation peut être critique. En cas de panne du grandmaster, il faut prévoir redondance, holdover, références multiples et bascule supervisée.

La redondance doit être testée. Un secours n’est utile que si la transition se fait sans saut de temps majeur ni perte de synchronisation.

Surveiller la qualité du temps

Les administrateurs doivent surveiller l’état d’horloge, l’offset, le délai, l’identité du grandmaster, le verrouillage, le holdover et les alarmes.

La qualité du temps doit faire partie de la supervision normale, surtout en télécom, énergie, broadcast, industrie et finance.

Comparaison avec NTP

NTP est très utilisé pour la synchronisation générale des systèmes IT. Il convient aux serveurs, ordinateurs et services courants, mais n’offre généralement pas la précision de PTP matériel.

PTP est choisi lorsque le timing doit être plus strict. Il bénéficie de l’horodatage matériel, des réseaux conscients du temps et de profils sectoriels.

Les deux méthodes peuvent coexister. Beaucoup d’organisations utilisent NTP pour l’IT général et PTP pour les systèmes exigeants.

Problèmes courants et dépannage

Offset d’horloge important

Un offset important indique un mauvais alignement avec la référence. Les causes incluent profil incorrect, horodatage absent, délai instable, mauvaise horloge ou mauvais maître.

Il faut vérifier que le terminal est verrouillé sur le grandmaster prévu et que l’horodatage matériel est actif.

Changements fréquents de maître

Des changements fréquents de maître indiquent une sélection instable, des priorités mal réglées, des références faibles ou des grandmasters concurrents.

Les priorités et valeurs de qualité doivent être planifiées pour que le maître attendu soit choisi de manière cohérente.

Délai de chemin instable

Un délai de chemin instable réduit la précision. Il peut venir de la congestion, de switches non temporels, de routes changeantes, du multicast ou d’équipements surchargés.

Le trafic temporel doit utiliser des chemins stables et, si nécessaire, des switches boundary ou transparent.

Problèmes d’interopérabilité

Des fournisseurs ou industries différents peuvent utiliser profils, intervalles, transports et valeurs par défaut différents. Une configuration incohérente empêche la synchronisation.

Des tests d’interopérabilité sont nécessaires avant un grand déploiement, surtout avec plusieurs fournisseurs.

Bonnes pratiques de déploiement

Commencez par définir la précision nécessaire. Tous les systèmes n’ont pas besoin de nanosecondes ; l’application doit fixer l’exigence.

Choisissez des sources et grandmasters fiables, avec référence stable, oscillateur de qualité, état surveillé et stratégie de secours.

Utilisez des profils compatibles. Mélanger des profils sans planification entraîne des échecs ou des comportements incohérents.

Protégez le trafic de temps avec switches adaptés, QoS, VLAN, chemins stables et supervision réseau quand la précision l’exige.

Testez la bascule et le holdover en coupant la référence primaire dans un essai contrôlé.

Un bon déploiement ne dépend pas seulement d’une horloge précise, mais d’une chaîne complète stable, surveillée et adaptée à l’application.

Maintenance et exploitation à long terme

La synchronisation doit être maintenue comme un service critique. Examinez journaux, tendances d’offset, état du grandmaster, firmware, changements réseau et alarmes.

Les changements réseau peuvent modifier les délais. Remplacer un switch, changer un VLAN ou modifier QoS exige un nouveau test.

Les horloges de secours et sources holdover doivent aussi être vérifiées régulièrement.

FAQ

PTP peut-il fonctionner sur Wi‑Fi ?

PTP peut techniquement circuler sur Wi‑Fi, mais le délai variable rend la haute précision difficile. Ethernet câblé est préférable.

Chaque switch doit-il prendre en charge le timing ?

Pas toujours, mais les switches temporels deviennent importants avec plusieurs sauts et une forte exigence de précision.

Que se passe-t-il si le grandmaster perd sa référence externe ?

Une bonne horloge peut passer en holdover avec son oscillateur interne. La qualité dépend de la stabilité et de la durée sans référence externe.

PTP et NTP peuvent-ils être utilisés ensemble ?

Oui, PTP peut servir aux systèmes précis et NTP aux systèmes IT généraux, à condition que chaque équipement suive la bonne source.

Pourquoi deux appareils affichent-ils une précision différente sur le même réseau ?

Les écarts peuvent venir de l’horodatage, de l’oscillateur, du profil, du chemin réseau, du firmware, de la charge ou du mécanisme de délai utilisé.
