La modulation par impulsions codées, généralement appelée PCM, est une méthode de codage audio numérique qui transforme un son analogique en une suite de valeurs numériques. Elle constitue l’une des bases essentielles de l’audio moderne et elle est utilisée dans la téléphonie, les systèmes VoIP, l’enregistrement audio, la radiodiffusion, le stockage numérique, les interphones, les plateformes de conférence, les équipements embarqués et les réseaux de communication professionnels.

Le PCM ne compresse pas l’audio comme le font des codecs tels que MP3, AAC, Opus ou G.729. Il mesure plutôt la forme d’onde analogique à intervalles réguliers et enregistre chaque mesure sous forme de nombre numérique. Grâce à cette structure directe, il est souvent choisi lorsque la fiabilité, la compatibilité, la qualité prévisible et le traitement simple comptent davantage que la réduction maximale de la taille ou de la bande passante.

Du son analogique aux valeurs numériques

Dans le monde réel, le son est continu. La voix d’une personne, une note de musique ou le signal d’un microphone évolue progressivement dans le temps. Les ordinateurs et les systèmes de communication numérique ont toutefois besoin de valeurs discrètes. Le PCM crée ce lien en échantillonnant le signal analogique de façon répétée et en attribuant une valeur numérique à chaque échantillon.

On peut comprendre ce processus comme une série de clichés d’une onde audio. Chaque cliché enregistre le niveau du signal à un instant précis. Lorsque le nombre d’échantillons par seconde est suffisant et que chaque échantillon possède assez de précision, la version numérique peut représenter le son d’origine avec une grande fidélité.

C’est pourquoi le PCM sert de format de référence dans de nombreux systèmes audio. Il offre une méthode claire et structurée pour transférer le son du monde analogique vers les réseaux numériques, les processeurs, les fichiers et les dispositifs de lecture.

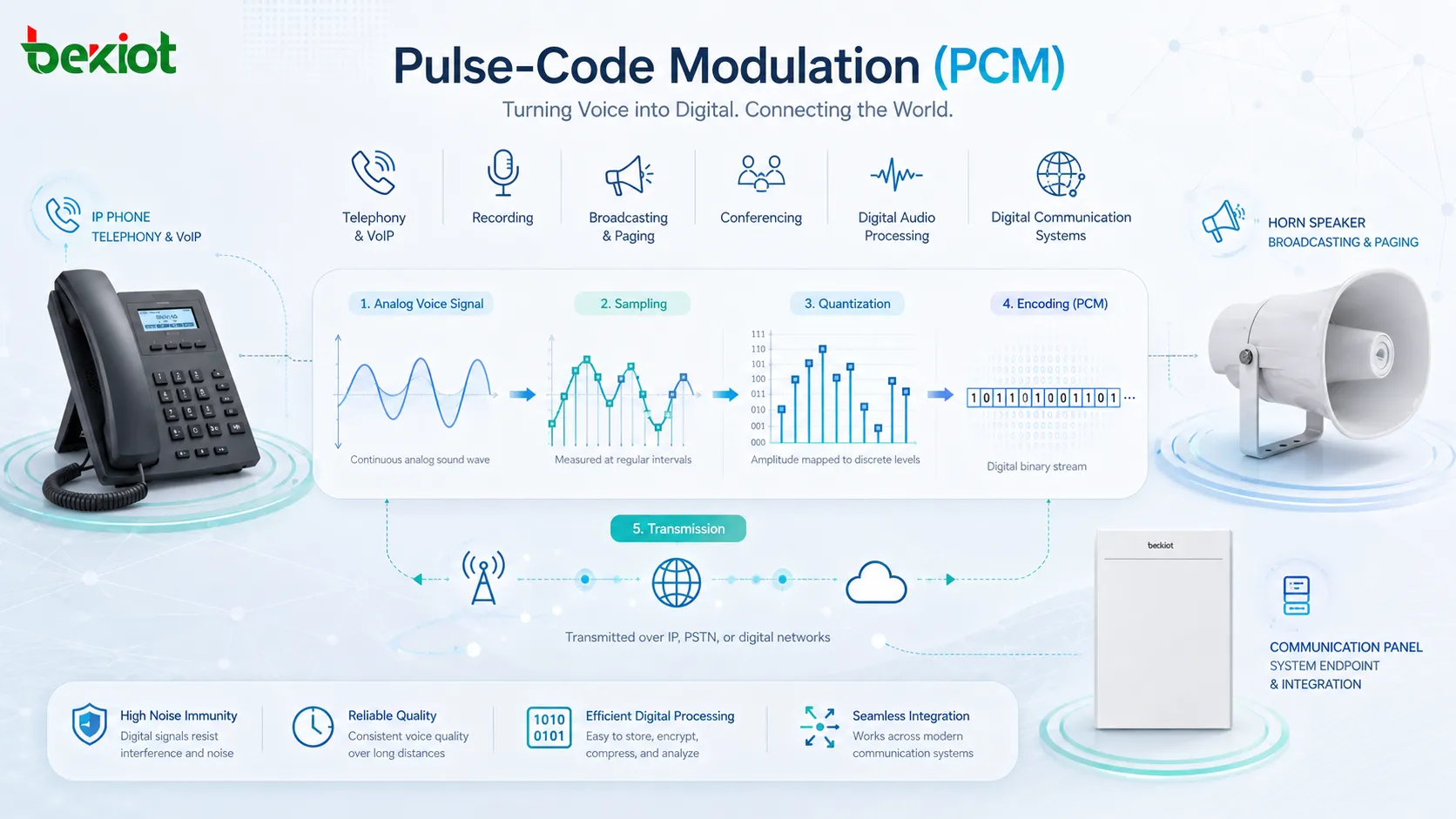

Fonctionnement du PCM

Échantillonnage

L’échantillonnage est la première étape du PCM. Le signal audio analogique est mesuré à intervalles réguliers. Le nombre de mesures effectuées chaque seconde est appelé fréquence d’échantillonnage. Une fréquence plus élevée permet de capter davantage de détails sur les variations du signal.

Par exemple, la téléphonie traditionnelle utilise souvent une fréquence de 8 kHz, ce qui signifie que l’audio est échantillonné 8000 fois par seconde. L’audio de qualité CD utilise 44,1 kHz, tandis que l’audio professionnel et certains systèmes de communication peuvent utiliser 48 kHz ou plus. Le choix dépend de la plage de fréquences à préserver.

Quantification

Après l’échantillonnage, chaque valeur mesurée doit être arrondie à un niveau numérique. Ce processus s’appelle la quantification. Le nombre de niveaux disponibles dépend de la profondeur de bits ; plus elle est élevée, plus la représentation de l’amplitude est précise.

Un PCM 8 bits dispose par exemple de moins de niveaux possibles qu’un PCM 16 bits. Moins de niveaux peuvent augmenter le bruit de quantification, alors qu’une profondeur plus élevée améliore la plage dynamique et la propreté du son. La voix exige souvent moins de précision que la production musicale, mais la qualité nécessaire dépend toujours de l’usage.

Codage

Une fois le signal échantillonné et quantifié, chaque valeur est codée en données binaires. Ce flux numérique peut ensuite être stocké dans un fichier, transmis sur un réseau, traité par un logiciel ou reconverti en son analogique par un convertisseur numérique-analogique.

Le codage rend l’audio compatible avec les systèmes numériques. Au lieu de manipuler une tension qui varie en continu, le système manipule des nombres. Cela permet de copier, router, mixer, analyser, enregistrer et transporter l’audio de manière prévisible.

Reconstruction

Lors de la lecture d’un audio PCM, les valeurs numériques sont reconverties en forme d’onde analogique. Un convertisseur numérique-analogique reconstruit le signal à partir des échantillons et envoie le son vers des haut-parleurs, un casque, un amplificateur ou un terminal de communication.

La qualité de reconstruction dépend de la fréquence d’échantillonnage, de la profondeur de bits, de la précision de l’horloge, du filtrage, de la qualité du convertisseur et de toute la chaîne de lecture. Le PCM fournit la représentation numérique, mais l’expérience d’écoute finale dépend du système audio complet.

Pourquoi le PCM est devenu un format audio central

Le PCM s’est largement imposé parce qu’il est simple, stable et facile à traiter par les systèmes numériques. Contrairement aux formats compressés complexes, il stocke l’audio dans une structure directe fondée sur les échantillons. L’édition, le mixage, la mesure, la transmission et la conversion deviennent ainsi plus faciles.

Dans les systèmes audio et de communication professionnels, un comportement prévisible est précieux. Les ingénieurs doivent savoir comment l’audio est représenté, quelle bande passante il demande et comment il se comportera entre différents appareils. Le PCM fournit cette prévisibilité.

Son importance vient aussi de sa compatibilité. De nombreux formats audio, codecs, normes téléphoniques et systèmes multimédias utilisent directement le PCM ou convertissent l’audio en PCM avant un traitement supplémentaire.

Le PCM n’est pas seulement un format audio. C’est une base numérique qui permet de mesurer, stocker, transmettre, traiter et reproduire le son avec une structure cohérente.

Avantages audio du PCM

Qualité sonore claire et prévisible

Le PCM peut fournir un audio clair parce qu’il représente directement le signal, sans compression perceptuelle. Lorsque la fréquence d’échantillonnage et la profondeur de bits sont adaptées, il préserve la voix et les sons avec une grande précision.

Il convient donc aux systèmes où la qualité ne doit pas dépendre fortement des décisions d’un algorithme de compression. L’enregistrement, la diffusion, le contrôle d’appels, l’analyse vocale et les flux professionnels profitent de cette prévisibilité.

Faible complexité de traitement

Le PCM est relativement simple à traiter pour les appareils et les logiciels. Comme l’audio est déjà représenté sous forme d’échantillons, les systèmes peuvent appliquer gain, mixage, filtrage, annulation d’écho, réduction de bruit, enregistrement, analyse de forme d’onde et lecture sans décoder d’abord un format compressé complexe.

Cette simplicité est importante en communication temps réel. Une complexité plus faible peut réduire la latence, améliorer la fiabilité et faciliter l’implémentation dans les équipements embarqués, les terminaux de communication et les serveurs médias.

Bonne compatibilité

Le PCM est pris en charge par de nombreux appareils, systèmes d’exploitation, interfaces audio, systèmes téléphoniques, plateformes médias et outils professionnels. Cette prise en charge étendue en fait un choix courant lorsque l’audio doit circuler entre plusieurs systèmes.

Par exemple, un fichier vocal enregistré, un enregistrement de centre de contact, une plateforme de conférence, une passerelle SIP et un éditeur audio peuvent généralement gérer l’audio PCM avec moins de problèmes que des formats plus spécialisés.

Adapté à l’édition et à l’analyse

Les données PCM étant basées sur des échantillons, elles sont pratiques pour l’édition et l’analyse. Les logiciels audio peuvent couper, normaliser, mixer, filtrer, visualiser ou mesurer l’audio PCM directement. Les outils de reconnaissance vocale et d’analyse de la voix convertissent aussi souvent l’entrée en PCM avant analyse.

C’est l’une des raisons pour lesquelles le PCM reste important même lorsque la diffusion finale utilise des codecs compressés. L’audio peut être capturé, traité et édité en PCM avant d’être encodé dans un autre format.

Caractéristiques techniques importantes

Fréquence d’échantillonnage

La fréquence d’échantillonnage indique combien de fois le signal audio est mesuré chaque seconde. En communication vocale, 8 kHz correspond à la parole à bande étroite, tandis que 16 kHz ou plus prend en charge une plage vocale plus large et une meilleure clarté. La musique, la diffusion et l’audio professionnel utilisent souvent des fréquences plus élevées.

Le choix de la bonne fréquence est un compromis. Des fréquences plus élevées captent davantage de détails, mais exigent plus de stockage, de traitement et de bande passante. Pour de nombreux systèmes vocaux, l’objectif n’est pas la plage audio maximale, mais une parole claire et efficace.

Profondeur de bits

La profondeur de bits détermine la précision avec laquelle chaque échantillon représente l’amplitude du signal. Une profondeur plus élevée apporte plus de plage dynamique et réduit le bruit de quantification. Les valeurs courantes sont 8, 16, 24 bits, et parfois 32 bits flottants en production.

Les systèmes de communication vocale peuvent utiliser une profondeur plus faible qu’un studio, car la voix a des exigences différentes de la musique. Toutefois, une profondeur insuffisante peut rendre le son bruyant ou moins naturel.

Débit binaire

Le débit PCM dépend de la fréquence d’échantillonnage, de la profondeur de bits et du nombre de canaux. Par exemple, un audio mono non compressé en 16 bits à 8 kHz demande moins de bande passante qu’un audio stéréo en 16 bits à 48 kHz.

C’est important pour la planification réseau. Le PCM offre une qualité fiable, mais il peut consommer plus de bande passante que des codecs compressés. Les paramètres doivent être choisis selon l’application, la capacité réseau et les exigences de qualité.

Canaux mono et stéréo

La communication vocale utilise généralement l’audio mono, car un seul canal suffit pour la parole. La musique, la diffusion et la production multimédia peuvent utiliser le PCM stéréo ou multicanal afin de préserver l’information spatiale.

Plus il y a de canaux, plus la taille des données augmente. Pour la communication d’entreprise, le PCM mono est souvent préférable, car il est plus simple, plus efficace et suffisant pour la voix.

Précision de l’horloge

Le PCM dépend d’un rythme d’échantillonnage stable. Si l’horloge est instable, l’audio peut présenter des clics, une dérive, de la distorsion ou des problèmes de synchronisation. C’est particulièrement important dans l’audio professionnel, les passerelles téléphoniques, les systèmes de mixage numérique et les environnements de diffusion synchronisée.

Les problèmes d’horloge deviennent plus complexes lorsque l’audio traverse plusieurs appareils ou systèmes. Une bonne synchronisation permet de conserver un audio PCM propre et stable.

PCM dans la téléphonie et la communication vocale

Le PCM possède une longue histoire dans la téléphonie numérique. Les réseaux téléphoniques numériques traditionnels utilisent des méthodes fondées sur le PCM pour convertir la voix analogique en canaux numériques. Dans de nombreux systèmes, la parole est échantillonnée à 8 kHz et codée par compansion 8 bits, comme A-law ou μ-law.

Ces formats PCM téléphoniques ont été conçus pour rendre la voix intelligible tout en s’insérant dans des structures de canaux numériques fixes. Ils ne fournissent pas de haute fidélité, mais ils sont efficaces, prévisibles et largement pris en charge.

Dans la VoIP moderne, des codecs basés sur PCM comme G.711 restent très utilisés. G.711 offre un codage simple, une faible latence et une forte compatibilité, mais il consomme plus de bande passante que des codecs compressés comme G.729 ou Opus à faible débit.

Où le PCM est couramment utilisé

Systèmes VoIP et SIP

Les systèmes VoIP utilisent souvent des codecs basés sur PCM lorsque la faible latence et la compatibilité sont importantes. G.711, par exemple, est courant dans les téléphones SIP, les IP PBX, les passerelles, les centres de contact et l’interconnexion opérateur.

La voix PCM peut être claire lorsque le réseau est stable. Comme elle n’est pas fortement compressée, les administrateurs doivent toutefois planifier la bande passante, surtout lorsque de nombreux appels simultanés sont actifs.

Enregistrement audio

Le PCM est un choix standard pour l’enregistrement, car il conserve l’audio sous une forme directe et éditable. Les fichiers WAV, par exemple, stockent souvent de l’audio PCM. Ce format est utile pour les enregistrements d’appels, les réunions, les interviews, la production de diffusion, la formation et le contrôle qualité.

Les systèmes d’enregistrement peuvent ensuite convertir l’audio PCM vers des formats compressés pour économiser du stockage, mais le PCM est souvent préféré à la capture ou à l’édition afin d’éviter les pertes dues à des compressions répétées.

Radiodiffusion et production média

Les workflows de radiodiffusion et de production utilisent souvent le PCM, car il offre un audio de haute qualité et prévisible. Les ingénieurs peuvent éditer, mixer, traiter et finaliser l’audio PCM avec précision.

Même lorsque le média final est distribué sous forme compressée, le PCM peut être utilisé pendant toute la production pour maintenir la qualité jusqu’à l’export final.

Dispositifs audio embarqués

De nombreux systèmes embarqués utilisent le PCM en interne parce qu’il est simple à traiter. Des interphones, alarmes, terminaux vocaux, enregistreurs, systèmes d’annonces, assistants numériques et modules de communication peuvent capturer ou lire de l’audio PCM.

Le PCM est utile lorsqu’un appareil a besoin d’une lecture fiable, d’un traitement simple ou d’une compatibilité avec d’autres composants audio numériques.

Reconnaissance vocale et IA vocale

Les systèmes de reconnaissance vocale exigent souvent un audio au format PCM ou convertissent l’entrée en PCM avant analyse. Une fréquence stable, une profondeur adaptée et une entrée propre améliorent les performances.

Pour l’IA vocale, le PCM constitue un format pratique pour l’extraction de caractéristiques, la modélisation acoustique, la transcription et la reconnaissance de commandes. La qualité dépend néanmoins du microphone, du bruit, de la clarté de la parole et de la conception du modèle.

PCM comparé aux codecs audio compressés

Le PCM est non compressé ou très légèrement structuré par rapport à de nombreux codecs modernes. Il apporte une qualité prévisible et une faible complexité, mais aussi une taille de données plus élevée. Les codecs compressés réduisent le débit en supprimant des informations ou en représentant l’audio plus efficacement, au prix d’un encodage et d’un décodage plus complexes.

En pratique, de nombreux systèmes utilisent les deux approches. Le PCM peut servir à la capture, au traitement interne et à l’édition, tandis que les codecs compressés servent au stockage, au streaming ou à la transmission limitée en bande passante.

Avantages pratiques dans les systèmes de communication

Le PCM est particulièrement utile lorsque la faible latence est essentielle. Comme il ne nécessite pas d’algorithmes de compression lourds, il peut réduire le délai de traitement. C’est utile pour la voix temps réel, les interphones, l’audio de dispatch, les conférences et les conversions de passerelle.

Un autre avantage est la clarté du diagnostic. Lorsque l’audio est représenté directement en PCM, les ingénieurs peuvent examiner les formes d’onde, mesurer les niveaux, détecter l’écrêtage, analyser le bruit et traiter le signal plus facilement.

La compatibilité est également importante. L’audio PCM peut passer dans de nombreux outils et systèmes sans décodeurs spéciaux, ce qui réduit les problèmes d’intégration lorsqu’il doit être enregistré, stocké, surveillé, converti ou analysé sur différentes plateformes.

Points de conception avant d’utiliser le PCM

Planification de la bande passante

Le PCM peut consommer plus de bande passante que l’audio compressé. Dans un petit système, ce n’est pas toujours un problème. Dans un grand déploiement VoIP, un centre de contact ou un réseau multisite, le besoin total peut devenir important.

Les administrateurs doivent calculer les sessions simultanées prévues, la fréquence d’échantillonnage, la profondeur de bits, le nombre de canaux, la surcharge des paquets et les conditions réseau avant de choisir une transmission PCM à grande échelle.

Exigences de stockage

Les fichiers audio PCM sont plus volumineux que les fichiers compressés. Pour les systèmes d’enregistrement, cela affecte le coût de stockage, la rétention, les sauvegardes et les performances d’archivage.

Certains systèmes enregistrent en PCM pour préserver la qualité, puis convertissent vers un format compressé pour le stockage à long terme. Cela permet d’équilibrer qualité et efficacité.

Objectif de qualité audio

Toutes les applications n’ont pas besoin de fréquences élevées ou de grandes profondeurs de bits. Un système de paging vocal, un appel téléphonique, un studio de musique et un moteur de reconnaissance vocale ont des besoins différents.

Les réglages PCM doivent correspondre au but réel de l’audio. Des spécifications plus élevées ne sont pas toujours meilleures si elles créent seulement une charge inutile de bande passante ou de stockage.

Interopérabilité

La compatibilité du PCM est large, mais les détails restent importants. Un système utilisant du PCM μ-law à 8 kHz peut ne pas correspondre directement à un autre qui attend du PCM linéaire à 16 kHz. Le conteneur, l’ordre des octets, le format d’échantillon et les canaux comptent aussi.

Des définitions de format claires aident à éviter les erreurs de lecture, la distorsion, les changements de vitesse ou les échecs d’intégration.

Le PCM est simple dans son principe, mais les détails comme la fréquence d’échantillonnage, la profondeur de bits, la loi de compansion et le format de canaux déterminent si les systèmes fonctionnent ensemble correctement.

Conseils de maintenance et de dépannage

Quand un audio PCM sonne mal, le problème ne vient pas toujours du format. Les techniciens doivent vérifier le niveau micro, la conversion analogique-numérique, l’écrêtage, le bruit de fond, la stabilité d’horloge, le décalage de fréquence, la perte de paquets, la qualité de lecture et les gains.

Si l’audio se lit trop vite ou trop lentement, la fréquence d’échantillonnage peut être mal interprétée. S’il est déformé, le système peut utiliser un mauvais format d’échantillon, un ordre d’octets incorrect, une mauvaise loi de compansion ou une profondeur erronée.

En VoIP, les codecs basés sur PCM fonctionnent bien sur un réseau stable, mais souffrent en cas de perte de paquets ou de gigue. Comme le PCM n’apporte pas de récupération avancée à lui seul, la qualité réseau et le tampon de gigue restent essentiels.

Quand le PCM est le bon choix

Le PCM est un choix solide lorsque le système exige une faible latence, une compatibilité élevée, une qualité prévisible, un traitement simple ou une édition précise. Il est utilisé pour le traitement interne, l’enregistrement professionnel, la compatibilité téléphonique, l’analyse vocale et les systèmes proches de la source échantillonnée.

Il n’est pas toujours idéal lorsque la bande passante ou le stockage est très limité. Dans ce cas, les codecs compressés peuvent être plus efficaces. Le choix doit équilibrer qualité, délai, complexité, bande passante, stockage et interopérabilité.

FAQ

Le PCM est-il un codec ?

Le PCM est généralement décrit comme une méthode de codage audio plutôt qu’un codec de compression. Il représente directement les échantillons sous forme de valeurs numériques. Certains codecs téléphoniques, comme G.711, reposent sur les principes du PCM.

Le PCM est-il meilleur que le MP3 ?

Le PCM et le MP3 répondent à des objectifs différents. Le PCM fournit un audio direct et non compressé, adapté à l’édition, l’enregistrement et le traitement. Le MP3 réduit la taille par compression et convient mieux au stockage ou à la distribution.

Pourquoi le PCM est-il utilisé en téléphonie ?

Il est utilisé parce qu’il offre une qualité vocale prévisible, une faible latence et une représentation numérique fiable. La téléphonie numérique traditionnelle et les codecs VoIP G.711 sont étroitement liés au codage vocal PCM.

Une fréquence PCM plus élevée signifie-t-elle toujours un meilleur son ?

Pas toujours. Une fréquence plus élevée peut capturer une plage plus large, mais le bénéfice dépend de la source, du microphone, du système de lecture et de l’application. Pour la voix courante, elle peut surtout augmenter les données.

Qu’est-ce qui provoque la distorsion d’un audio PCM ?

Les causes courantes sont l’écrêtage, une mauvaise interprétation de la profondeur de bits, un décalage de fréquence d’échantillonnage, un ordre d’octets incorrect, une mauvaise loi de compansion, une entrée analogique médiocre, un gain excessif ou un problème de lecture.
