Un bouton d'appel à l'entrée d'un immeuble, dans un atelier de fabrication, sur une aire de stationnement ou à un point d'aide d'urgence n'a pas besoin d'aboutir à un poste maître d'interphonie dédié. Avec SIP, ce dispositif de terrain peut faire partie du même environnement de communication IP que celui utilisé par les téléphones de bureau, les plateformes IP PBX, les consoles opérateur, les systèmes de sonorisation et les clients logiciels.
Un interphone SIP est un terminal d'interphonie basé sur IP qui utilise le protocole d'initiation de session pour la signalisation des appels. Selon l'appareil, il peut fournir un audio bidirectionnel, de la vidéo, un appel en un seul geste, une commande de relais, des entrées d'alarme, de la sonorisation et une intégration avec le contrôle d'accès ou d'autres systèmes d'exploitation. SIP gère l'établissement et la gestion de la session, tandis que les médias vocaux ou vidéo réels sont généralement transportés séparément sur le réseau IP.
Les systèmes d'interphonie SIP étendent la communication d'interphonie aux environnements vocaux IP standard. Le terminal de terrain n'a plus à fonctionner comme un dispositif d'interphonie isolé ; les appels peuvent être acheminés vers différents utilisateurs, services ou sites selon le flux de communication.
Qu'est-ce qu'un interphone SIP ?
SIP signifie Session Initiation Protocol. Défini pour la signalisation des sessions multimédias basées sur IP, SIP est largement utilisé par les téléphones IP, les systèmes PBX, les softphones, les passerelles et d'autres terminaux de communication. Dans un système d'interphonie, il fournit une méthode de signalisation commune pour identifier les terminaux, démarrer des appels, recevoir des appels et terminer des sessions.
L'appareil physique peut prendre de nombreuses formes. Un poste de porte peut combiner un bouton d'appel, une caméra et un relais d'ouverture de porte ; un poste industriel peut utiliser un boîtier robuste et un haut-parleur de forte puissance ; un point d'aide d'urgence peut avoir un grand bouton éclairé ; et un interphone intérieur peut utiliser un écran ou un combiné. Leur matériel et leurs environnements d'exploitation diffèrent, mais chacun peut fonctionner comme un terminal SIP au sein du réseau.
L'enregistrement auprès d'un IP PBX ou d'un serveur SIP est courant. Après l'enregistrement, l'interphone peut se voir attribuer une extension et être inclus dans les plans de numérotation, les groupes de sonnerie, les horaires ou les règles d'escalade. L'enregistrement n'est toutefois pas obligatoire dans toutes les architectures. Certains appareils prennent également en charge le SIP direct ou la communication poste à poste entre terminaux.
Il convient de noter la distinction entre SIP et IP. Un interphone peut utiliser un réseau IP sans nécessairement utiliser SIP. Le terme interphone SIP décrit spécifiquement un interphone qui utilise SIP dans le cadre de sa méthode de communication et de contrôle des appels.

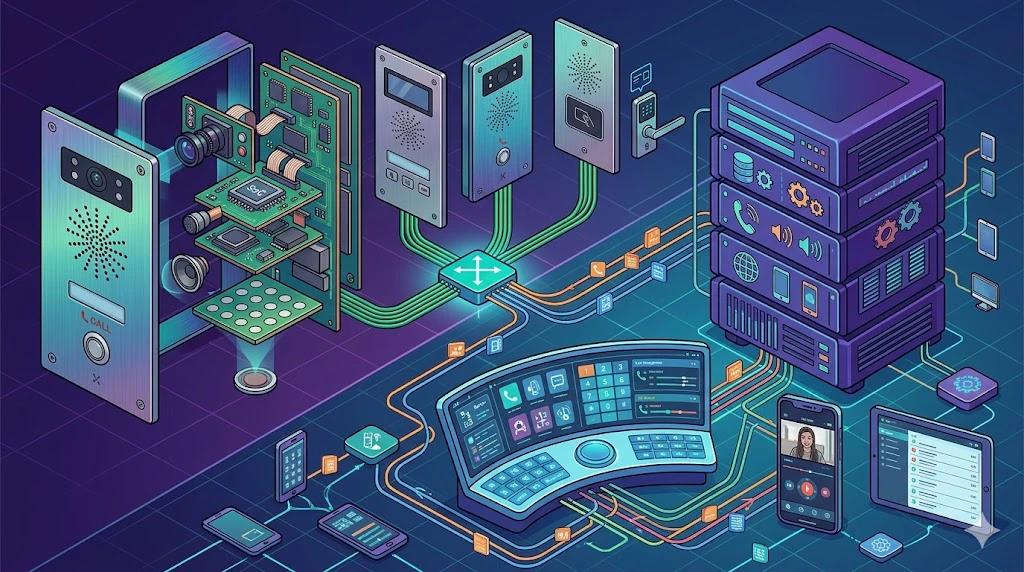

Comment fonctionne un interphone SIP
Un appel d'interphone SIP implique normalement trois éléments distincts : la signalisation, les médias en temps réel et toute action de commande associée à l'appel. Séparer ces fonctions facilite la compréhension du système et aide également à diagnostiquer les problèmes d'enregistrement, d'audio unidirectionnel ou d'intégration.
Enregistrement
Lorsqu'un IP PBX ou un serveur SIP est utilisé, l'interphone enregistre généralement une extension ou un compte SIP auprès de la plateforme. Le serveur sait alors où se trouve le terminal et peut appliquer l'authentification, la numérotation des extensions, le routage des appels et d'autres politiques de communication.
L'enregistrement permet également à la plateforme d'acheminer les appels vers l'interphone. Un opérateur peut donc appeler directement un poste de terrain, sous réserve de la configuration de l'appareil et des autorisations système, plutôt que de faire fonctionner la communication uniquement depuis l'interphone vers la salle de contrôle.
Établissement de l'appel
Appuyer sur un bouton ou déclencher un événement configuré lance le processus de signalisation. L'interphone peut envoyer un SIP INVITE vers un téléphone de bureau, une console opérateur, un poste intérieur, un softphone, un groupe d'appels ou une autre destination définie par le PBX. L'appareil qui répond le fait via la session SIP, et l'appel est établi lorsque les deux parties acceptent les paramètres de communication requis.
Le routage peut être plus sophistiqué qu'une relation fixe entre un bouton et un téléphone. Pendant les heures de travail, par exemple, un poste d'entrée peut appeler la réception. En dehors des heures de travail, le même poste peut être acheminé vers la sécurité. Un point d'urgence peut d'abord appeler une salle de permanence locale, puis utiliser une autre destination si personne ne répond.
Transport des médias
SIP établit la session mais ne transporte normalement pas la conversation elle-même. Une fois l'appel connecté, l'audio est généralement transporté à l'aide de RTP. Lorsque cela est pris en charge et requis, SRTP peut chiffrer les médias en temps réel. Les codecs audio peuvent inclure G.711, G.722, Opus ou d'autres codecs pris en charge par les deux terminaux.
Les interphones avec capacité vidéo peuvent négocier un flux vidéo en plus de la voix. La possibilité d'afficher cette vidéo dépend de la caméra, du codec, de la plateforme SIP et du terminal qui répond. Un interphone SIP vidéo connecté à un téléphone de bureau audio uniquement peut toujours fournir une communication vocale même si le téléphone ne peut pas afficher sa vidéo.
Les interphones SIP s'enregistrent auprès d'une plateforme SIP et utilisent la logique d'appel standard pour établir une communication bidirectionnelle. Un chemin simplifié est :
Interphone SIP → Réseau IP → Serveur SIP / IP PBX → Téléphone / Console / Poste intérieur / Client logiciel
Actions de commande
La communication peut être liée à une commande physique. À une entrée, l'utilisateur qui répond peut saisir une commande DTMF ou utiliser une commande logicielle pour activer un relais connecté à une serrure électrique. Dans un autre projet, une entrée numérique peut déclencher un appel d'urgence lorsqu'un bouton externe ou un contact d'alarme change d'état.
Ces actions dépendent de l'appareil et de la plateforme. La compatibilité SIP seule ne garantit pas un comportement identique des relais, du DTMF, de l'API ou du contrôle d'accès ; il convient donc de vérifier l'interopérabilité lorsque ces fonctions sont requises.
Fonctions principales
SIP fournit le cadre de communication, mais les capacités réelles d'un interphone dépendent de son matériel, de son micrologiciel et de son environnement prévu. Un simple point d'aide et un poste d'entrée vidéo multifonction peuvent tous deux prendre en charge SIP tout en répondant à des exigences opérationnelles très différentes.
Audio bidirectionnel
La voix bidirectionnelle reste la fonction principale. La communication en duplex intégral permet aux deux parties de parler naturellement, tandis que l'annulation d'écho, le contrôle automatique de gain et le traitement du bruit peuvent améliorer l'intelligibilité dans les endroits difficiles. La puissance du haut-parleur et les performances du microphone deviennent particulièrement importantes dans les usines, les gares, les tunnels, les zones routières et autres environnements bruyants.
Interphone vidéo
Une caméra intégrée ajoute une vérification visuelle pour les entrées, les portails, les points de contrôle de sécurité et les points d'assistance publique. Les opérateurs peuvent identifier un appelant ou évaluer la situation immédiate avant de décider quelle action entreprendre. La résolution de la caméra n'est qu'un critère parmi d'autres ; le champ de vision, les performances en faible luminosité, la compatibilité vidéo et les capacités du terminal récepteur comptent également.
Routage des appels
Une fois que l'interphone participe à un environnement de contrôle d'appels SIP, les appels peuvent utiliser des fonctions PBX telles que la numérotation d'extension, les groupes de sonnerie, les groupes de recherche, le renvoi, les horaires et les destinations de secours. Cela permet de modifier la logique de communication sans recâbler le terminal de terrain.
Les systèmes multisites peuvent utiliser le même principe pour acheminer un appel d'interphone depuis une installation distante vers un centre de permanence centralisé. Les destinations locales et distantes peuvent également être combinées lorsque l'architecture réseau et PBX prend en charge le routage requis.
Contrôle d'accès
De nombreux interphones SIP incluent des sorties de relais, des entrées numériques ou des interfaces pour portes, portails et contacts d'alarme. La communication et les décisions d'accès peuvent donc être liées : l'opérateur parle à l'appelant, vérifie la situation, puis exécute une action autorisée depuis l'appareil qui répond ou la plateforme de gestion.
Intégration de la sonorisation
Dans les projets de campus, industriels et de service public, les fonctions d'interphonie peuvent coexister avec la sonorisation SIP ou la diffusion d'urgence. Les terminaux compatibles peuvent recevoir des annonces, participer à des groupes de sonorisation ou fonctionner avec des haut-parleurs SIP et des passerelles de sonorisation. Certains systèmes utilisent également la multidiffusion pour la distribution audio un-à-plusieurs sans créer un appel SIP individuel vers chaque haut-parleur.
Gestion à distance
Les interphones basés sur réseau offrent généralement une configuration via navigateur pour les comptes SIP, les paramètres réseau, les destinations d'appel, les réglages audio et la maintenance de l'appareil. Les déploiements importants bénéficient de l'approvisionnement centralisé, de la sauvegarde de configuration et de la gestion du micrologiciel, car l'entretien individuel de centaines de terminaux peut autrement devenir une charge opérationnelle majeure.
Architecture du système
Un système d'interphonie SIP est plus que le terminal monté au mur. Un fonctionnement fiable dépend de plusieurs couches qui travaillent ensemble, et séparer ces couches est utile à la fois lors de la conception du système et du dépannage.
Couche terrain
La couche terrain contient les postes de porte, les interphones muraux, les points d'aide d'urgence, les postes d'appel industriels et d'autres appareils utilisés par les visiteurs, les employés ou le public. La sélection des produits à ce niveau doit refléter l'environnement réel : intérieur, extérieur, sujet au vandalisme, très bruyant, industriel ou exposé à la poussière et à l'eau.
Couche réseau
Les commutateurs Ethernet et le réseau IP transportent la signalisation SIP et les médias. PoE peut simplifier l'installation de terrain lorsque l'interphone le prend en charge en transportant l'alimentation et les données sur un seul câble réseau. Les déploiements plus importants peuvent également utiliser des VLAN pour séparer les dispositifs de communication ou de sécurité du trafic de données ordinaire, tandis que QoS peut aider à prioriser l'audio en temps réel là où la congestion du réseau est préoccupante.
Couche de contrôle
Un IP PBX, un proxy SIP ou un serveur de communication gère l'enregistrement des terminaux et le routage des appels. Cette couche peut contenir des plans d'extension, des règles d'authentification, des groupes d'appels, un routage temporel, une logique de basculement et d'autres politiques qui déterminent comment chaque appel d'interphone est traité.
Couche opérateur
Les appels ne doivent pas nécessairement aboutir à un poste maître d'interphonie dédié. Selon le système, un opérateur peut répondre sur un téléphone SIP, un poste intérieur, une console de répartition, un softphone ou une plateforme logicielle. Une salle de contrôle peut donc intégrer les appels d'interphonie dans un flux de communication opérationnelle plus large.
Couche d'intégration
Le contrôle d'accès, la CCTV, l'enregistrement, les alarmes, la sonorisation, les logiciels de répartition et les applications de gestion du bâtiment peuvent entourer le système de communication. Les méthodes d'intégration varient : certaines utilisent des E/S physiques, d'autres utilisent des fonctions SIP, et d'autres s'appuient sur des API ou un middleware. Les interfaces requises doivent être définies lors de la conception du système plutôt qu'ajoutées comme une hypothèse après la sélection du matériel.
Une architecture en couches rend également l'isolation des pannes plus précise. Si un appel échoue, les ingénieurs peuvent vérifier séparément l'enregistrement du terminal, la connectivité IP et le routage. Si l'appel se connecte mais que l'audio manque, l'attention peut se porter sur les chemins RTP, les VLAN, le NAT, les règles de pare-feu ou la négociation de codec au lieu de traiter l'ensemble de l'interphone comme une seule boîte noire.
SIP vs interphone traditionnel
Les systèmes d'interphonie traditionnels analogiques ou propriétaires peuvent encore fournir une communication locale fiable, en particulier lorsque l'installation est petite et peu susceptible de changer. La différence devient plus significative lorsqu'un projet nécessite une intégration avec les services PBX, des points de réponse flexibles, une gestion logicielle ou une communication entre plusieurs sites.
| Élément | Interphone SIP | Interphone traditionnel |
|---|---|---|
| Réseau | Réseaux Ethernet et IP | Câblage dédié ou propriétaire courant |
| Contrôle des appels | IP PBX, serveur SIP ou SIP direct | Contrôleur dédié ou poste maître |
| Dispositifs de réponse | Téléphones SIP, consoles, postes intérieurs et clients logiciels | Généralement des postes système dédiés |
| Routage | Groupes, horaires, renvoi et routage multisite | Généralement basé sur des relations fixes entre appareils |
| Intégration | PBX, sonorisation, contrôle d'accès, enregistrement et plateformes logicielles | Dépend souvent d'interfaces propres au fournisseur |
| Extension | Les terminaux supplémentaires peuvent utiliser l'infrastructure IP | L'extension peut nécessiter du matériel ou du câblage dédié supplémentaire |
SIP ne doit pas être interprété comme une compatibilité universelle prête à l'emploi. Deux appareils peuvent tous deux prendre en charge SIP et différer néanmoins en matière d'authentification, de codecs, de gestion DTMF, d'implémentation vidéo, d'approvisionnement, de prise en charge TLS ou de fonctions propres au fabricant. Pour les projets qui dépendent de fonctions avancées, les tests d'interopérabilité réels restent importants.
Applications et sélection
La même architecture SIP peut prendre en charge des applications très différentes. Ce qui change d'un projet à l'autre, c'est la conception requise du terminal, le flux de réponse et la profondeur d'intégration.
Entrées d'immeubles
Dans les bureaux, les entrées résidentielles, les portails et les zones de réception, un visiteur peut appuyer sur un bouton d'appel et joindre la réception, la sécurité ou un autre utilisateur autorisé. Les modèles vidéo permettent une vérification visuelle, tandis que l'intégration de relais peut permettre l'ouverture à distance d'une porte ou d'un portail après la communication.
Sites industriels
Les usines, entrepôts, installations de services publics, tunnels et autres sites opérationnels ont souvent besoin d'une communication de terrain avec une salle de contrôle centrale. SIP permet à l'interphone d'utiliser l'infrastructure de communication IP du site tandis que du matériel spécialisé répond aux exigences environnementales telles que la poussière, l'humidité, les chocs ou un bruit ambiant élevé.
Points d'aide
Les terminaux de passagers, les campus, les installations de stationnement et les espaces publics peuvent utiliser des interphones SIP comme points d'urgence ou d'assistance. Chaque terminal peut avoir sa propre extension ou identité afin que le système récepteur sache quel emplacement a initié l'appel. Les règles de routage peuvent ensuite diriger la demande vers l'équipe de service ou de sécurité appropriée.
Santé
Les hôpitaux et les établissements de soins peuvent utiliser des terminaux d'interphonie aux entrées, dans les salles réglementées, aux points d'assistance et aux emplacements de service. Ici, la conception peut privilégier le fonctionnement mains libres, une interaction utilisateur simple et un routage fiable vers le personnel approprié plutôt que la fonctionnalité conventionnelle de porte pour visiteurs.
Sécurité publique
Les stations d'appel d'urgence et les points d'aide fixes peuvent relier les utilisateurs de terrain à des postes de permanence ou à des environnements de répartition. Lorsque cela est requis, les appels peuvent être combinés avec l'identification de localisation, l'enregistrement, la vidéo ou des flux de travail d'alarme afin que les opérateurs reçoivent plus de contexte qu'un appel téléphonique ordinaire.
La sélection des produits doit commencer par ce flux de travail. La question n'est pas simplement de savoir si un appareil prend en charge SIP, mais ce qui doit se produire avant, pendant et après un appel.
Compatibilité
Confirmez le serveur SIP ou IP PBX prévu, la méthode d'enregistrement, le transport pris en charge, les codecs audio, la méthode DTMF et les fonctions d'appel requises. Pour les applications vidéo, vérifiez également le codec vidéo et la compatibilité avec le terminal récepteur.
Environnement
Les bureaux intérieurs, les portails extérieurs et les zones industrielles nécessitent un matériel différent. Les facteurs pertinents peuvent inclure l'indice de protection IP, la résistance aux chocs, la température de fonctionnement, la construction du boîtier, la méthode de montage et la résistance à la corrosion. Les appareils accessibles au public peuvent également nécessiter une construction antivandalisme.
Conception audio
La puissance du haut-parleur, la captation du microphone, l'annulation d'écho et les performances en matière de bruit doivent correspondre à l'environnement d'installation. Dans un hall calme, des performances acoustiques modestes peuvent suffire ; un atelier de fabrication ou un quai de transport peut nécessiter une conception audio nettement plus puissante.
Conception réseau
Examinez la connectivité Ethernet, les exigences PoE, l'adressage IP, les VLAN, la QoS et les méthodes de gestion à distance. Lorsque les terminaux communiquent via des liaisons WAN ou l'Internet public, le comportement du pare-feu, du NAT et du routage doit également être pris en compte, car un enregistrement SIP réussi ne garantit pas automatiquement un chemin média RTP correct.
Sécurité
Un interphone SIP doit être géré comme un terminal réseau plutôt que traité comme un appareil isolé. Des identifiants robustes, un accès administratif contrôlé, HTTPS, la segmentation du réseau et la maintenance du micrologiciel sont des considérations de base. Lorsque cela est pris en charge et requis par la conception du système, SIP sur TLS peut protéger la signalisation et SRTP peut protéger les médias.
Intégration système
Définissez les relais de porte, les entrées numériques, les liens de contrôle d'accès, la sonorisation, la CCTV, l'enregistrement, les exigences d'API et l'interaction avec les alarmes avant la sélection finale du produit. Cela évite de découvrir lors de la mise en service qu'un appareil prend en charge les appels SIP mais manque d'une interface essentielle au flux de travail réel.
FAQ
Un interphone SIP a-t-il besoin d'un IP PBX ?
Pas nécessairement. Un IP PBX ou un serveur SIP est utile pour l'enregistrement centralisé, le routage, les groupes, les horaires et la gestion multisite, mais certains interphones SIP peuvent également communiquer directement avec un autre terminal SIP compatible dans des déploiements poste à poste.
SIP transporte-t-il la voix ?
SIP gère principalement la signalisation et le contrôle de session. Une fois l'appel établi, l'audio en temps réel est normalement transporté à l'aide de RTP, tandis que SRTP peut être utilisé lorsque les médias chiffrés sont pris en charge et configurés.
Peut-il appeler des téléphones ?
Oui. Un interphone SIP peut généralement appeler des téléphones de bureau SIP compatibles, des postes intérieurs, des consoles opérateur et des clients logiciels via l'environnement SIP configuré. Les fonctions exactes disponibles pendant l'appel dépendent à la fois des terminaux et de la plateforme de contrôle des appels.
Peut-il ouvrir des portes ?
De nombreux interphones SIP orientés entrée fournissent des sorties de relais ou une intégration de contrôle d'accès pour l'ouverture à distance de portes et de portails. La commande peut utiliser DTMF, une interface logicielle, des commandes API ou un autre mécanisme pris en charge par le système sélectionné.
Tous les interphones SIP prennent-ils en charge la vidéo ?
Non. Les interphones SIP peuvent être audio uniquement ou audio-vidéo. Les applications industrielles et d'urgence utilisent souvent des appareils audio uniquement lorsque une voix claire et fiable est plus importante, tandis que les entrées et les points de contrôle de sécurité peuvent bénéficier de caméras intégrées.
Peut-il prendre en charge la sonorisation ?
Certains modèles peuvent recevoir des appels de sonorisation SIP, participer à des groupes de sonorisation ou utiliser l'audio en multidiffusion. La sonorisation doit être vérifiée comme une capacité produit distincte, car la prise en charge de SIP seule ne garantit pas la fonctionnalité de multidiffusion ou de sonorisation.
Que faut-il tester avant le déploiement ?
La mise en service doit couvrir l'enregistrement, les appels entrants et sortants, l'audio bidirectionnel, la vidéo le cas échéant, la commande DTMF ou relais, le routage et le basculement, la reprise réseau et toute intégration requise avec le contrôle d'accès, la sonorisation, l'enregistrement, la CCTV ou les systèmes de répartition. Tester le flux de travail complet est plus utile que de confirmer uniquement l'enregistrement SIP.
