Un haut-parleur SIP est un terminal audio réseau actif utilisé pour recevoir des messages de sonorisation, des annonces et des alertes audio sur un réseau IP. Contrairement à un haut-parleur passif uniquement raccordé à un circuit d’amplification, il peut participer directement à un système de communication basé sur SIP et être appelé depuis un IP PBX, un serveur de sonorisation, une console de dispatching, un téléphone SIP ou une autre source compatible.
SIP gère principalement la signalisation nécessaire à l’établissement et au contrôle d’une session de communication. Une fois la diffusion établie, la voix est généralement transportée sous forme d’audio RTP selon les paramètres négociés pour la session. De nombreux haut-parleurs réseau peuvent également recevoir de l’audio multicast, ce qui permet de transmettre la même annonce à un grand nombre de terminaux sans créer un flux média distinct pour chaque haut-parleur.
Cette architecture est utile partout où les annonces vocales doivent partager la même infrastructure Ethernet que les téléphones, interphones, consoles de sonorisation et autres équipements de communication IP. Les choix de conception ne se limitent donc pas à la puissance du haut-parleur. Le routage des appels, le transport audio, le fonctionnement du multicast, la configuration réseau et la couverture acoustique influencent tous les performances du système.

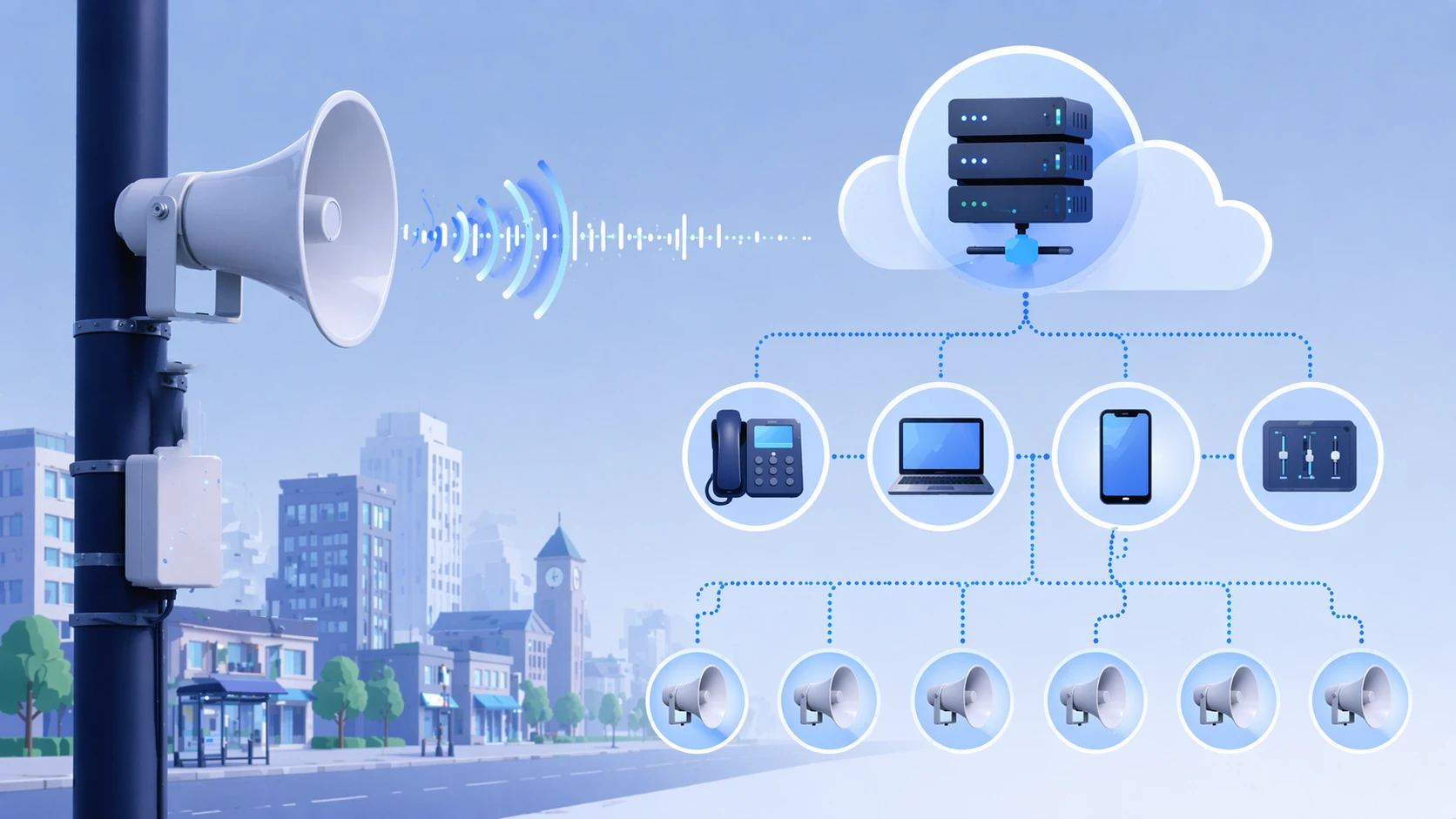

Place des haut-parleurs réseau dans un système de sonorisation IP
Un chemin de sonorisation typique commence par un opérateur ou un événement automatisé. La source peut être un téléphone de bureau doté d’une touche de diffusion, un microphone de sonorisation IP, une console de dispatching, un terminal d’interphonie, une application logicielle ou une plateforme d’alarme. La demande est ensuite acheminée via l’environnement SIP ou de sonorisation du site vers un haut-parleur, un groupe de diffusion prédéfini ou une zone de diffusion plus large.
Lorsque les haut-parleurs sont enregistrés comme terminaux SIP, chaque appareil peut disposer d’un numéro de poste ou d’une autre identité logique. Le PBX ou le serveur de sonorisation peut alors déterminer quelle destination doit recevoir l’appel. Une salle de contrôle peut composer un numéro pour une zone de production et un autre pour un entrepôt, tandis qu’un numéro d’urgence couvrant tout le site peut cibler plusieurs zones selon la logique de diffusion configurée.
Le matériel du haut-parleur modifie également le chemin audio traditionnel. De nombreux modèles IP intègrent leur propre interface réseau, décodeur et amplificateur ; Ethernet apporte donc directement la connexion réseau au terminal. Les modèles compatibles PoE peuvent recevoir les données et l’alimentation électrique via le même câble. Les modèles de plus forte puissance peuvent nécessiter PoE+, un autre standard d’alimentation ou une alimentation indépendante selon les besoins de leur amplificateur.
Les haut-parleurs analogiques existants n’ont pas besoin d’être supprimés simplement parce que SIP est introduit. Lorsqu’un bâtiment dispose déjà de circuits de haut-parleurs exploitables, un adaptateur de sonorisation SIP ou un amplificateur réseau peut fournir la connexion IP tout en conservant les lignes analogiques existantes en aval. Les nouveaux haut-parleurs IP et l’infrastructure PA existante peuvent ainsi fonctionner dans le même projet si l’architecture est planifiée en conséquence.

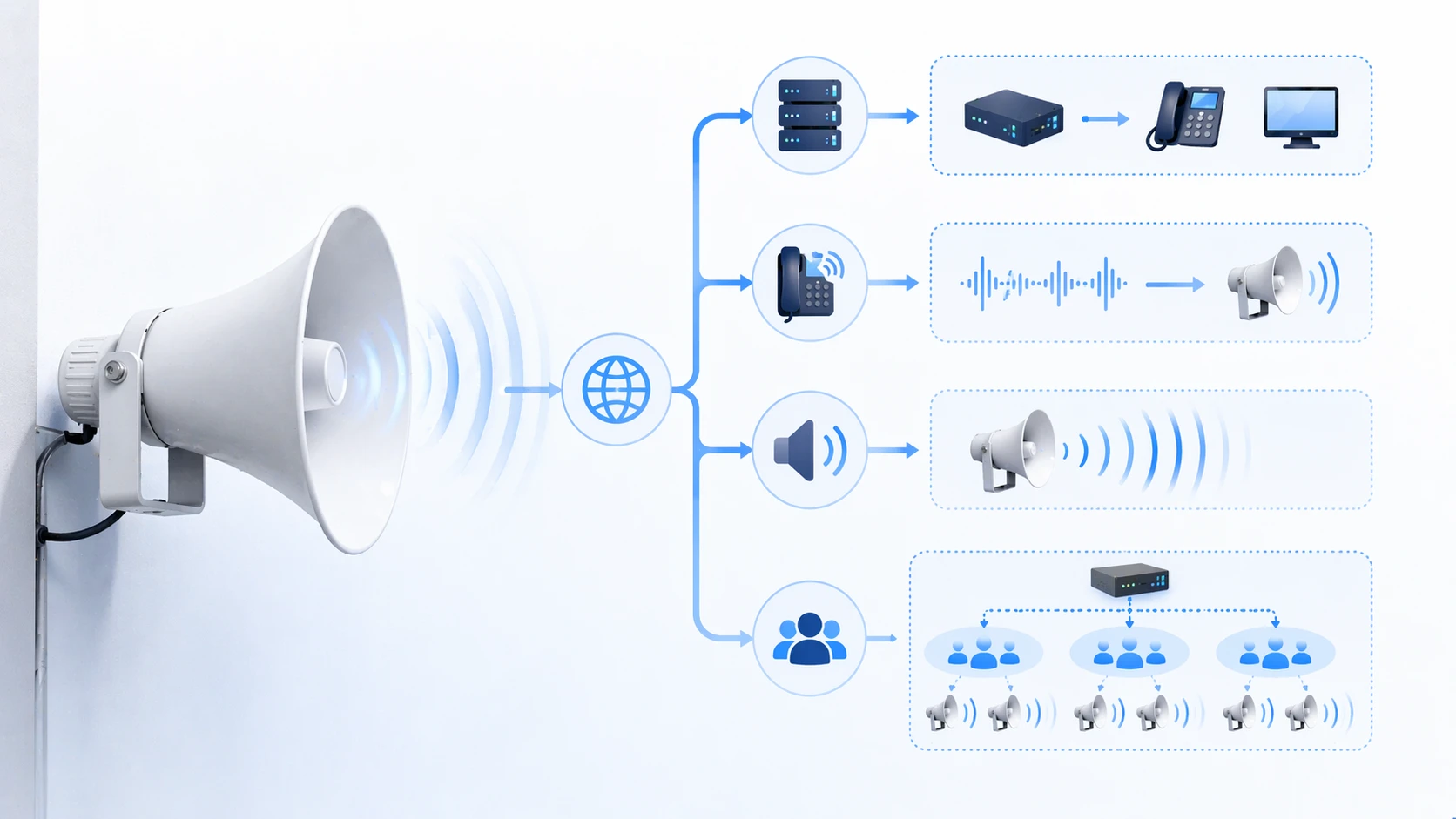

Comment la signalisation et l’audio parviennent au haut-parleur
Dans un déploiement SIP avec enregistrement, le haut-parleur se connecte d’abord au réseau et s’authentifie auprès du serveur SIP ou de l’IP PBX configuré. Après l’enregistrement, le système de contrôle d’appels sait où joindre le terminal. Certains appareils peuvent également fonctionner en mode IP direct ou multicast sans dépendre d’un PBX conventionnel pour chaque type d’annonce.
Lorsqu’un opérateur lance une diffusion, la signalisation SIP établit la session. La requête identifie la destination et inclut généralement les informations média via SDP afin que les deux extrémités connaissent le format audio et les paramètres réseau à utiliser. Une fois la session acceptée, le haut-parleur ouvre automatiquement le canal de sonorisation au lieu d’attendre une réponse manuelle.
Le message vocal est ensuite généralement transporté sous forme de flux média RTP. Le haut-parleur reçoit les paquets, décode le codec sélectionné et envoie l’audio obtenu vers son amplificateur et son transducteur internes. Lorsque la source met fin à l’annonce, la signalisation SIP ferme la session.
La séparation entre signalisation et média est importante lors du dépannage. Un appareil peut être correctement enregistré mais rester silencieux si RTP est bloqué, envoyé à une mauvaise adresse ou perturbé par le pare-feu ou la configuration réseau. De même, une livraison instable des paquets peut provoquer des coupures ou une faible intelligibilité alors même que l’appel SIP a été établi correctement.
La sonorisation vocale ne nécessite généralement pas autant de bande passante que la vidéo, mais la latence, la perte de paquets et la gigue restent importantes. Sur un réseau chargé, les VLAN voix et les politiques QoS peuvent aider à maintenir une livraison prévisible des paquets. La conception du réseau fait donc partie du système audio et ne constitue pas une tâche informatique indépendante.
Sonorisation SIP directe, multicast et appels de groupe répondent à des besoins différents
Un haut-parleur individuel peut souvent être joint par une diffusion SIP normale. Dans cette configuration, la signalisation d’appel est dirigée vers ce terminal et le flux RTP associé lui est envoyé spécifiquement. Cette méthode convient aux pièces, entrées, ateliers ou autres emplacements devant être adressés séparément.
Il est également possible de créer une sonorisation de groupe sur la plateforme SIP. Un numéro de diffusion peut représenter plusieurs terminaux enregistrés, ce qui permet à l’opérateur d’appeler un seul poste pendant que le serveur distribue l’annonce vers plusieurs destinations. Cette approche conserve la gestion des groupes dans le système de contrôle d’appels, mais les groupes très importants peuvent générer des sessions supplémentaires de signalisation et de média.
Le multicast aborde différemment la diffusion audio un-vers-plusieurs. Au lieu d’envoyer un flux indépendant à chaque récepteur, l’audio est transmis à une adresse multicast que les haut-parleurs abonnés peuvent écouter. Des dizaines de terminaux peuvent ainsi recevoir le même message à partir d’un flux commun lorsque le réseau est correctement configuré pour gérer le trafic multicast.
Les deux méthodes sont souvent combinées. Un opérateur peut lancer une diffusion SIP normale tandis qu’un serveur de sonorisation, une passerelle ou un terminal adapté convertit la session entrante en audio multicast pour un groupe de haut-parleurs plus important. SIP fournit alors un moyen pratique de démarrer la diffusion, tandis que le multicast assure une distribution efficace dans la zone cible.
Les grands déploiements multicast doivent être coordonnés avec la configuration réseau. L’IGMP snooping peut éviter que les paquets multicast soient inutilement envoyés vers tous les ports du commutateur. Si les annonces doivent traverser des segments de réseau routés, la conception du routage doit également prendre en charge le chemin multicast requis.
La priorité de sonorisation mérite la même attention. Les annonces courantes, les messages programmés et les alertes d’urgence ne doivent pas être traités au même niveau lorsque l’application exige que l’audio urgent interrompe les flux de moindre priorité. Selon les équipements utilisés, la gestion des priorités peut être mise en œuvre au niveau de la plateforme de sonorisation, du haut-parleur ou du canal multicast.
L’architecture du système dépend de la taille et de l’infrastructure existante
Un petit bureau peut n’avoir besoin que d’un IP PBX, d’un commutateur PoE, d’un téléphone de sonorisation et de quelques haut-parleurs de plafond ou muraux. Chaque haut-parleur s’enregistre auprès de la plateforme de communication, et les numéros de poste ou groupes de diffusion déterminent où les annonces sont entendues. L’architecture reste relativement simple car le nombre de zones et de terminaux est limité.
Un campus, un site industriel ou une infrastructure de transport plus vaste nécessite généralement une conception plus structurée. Les serveurs de sonorisation peuvent gérer les zones et les priorités, des VLAN dédiés peuvent séparer le trafic de communication, le multicast peut distribuer les messages à l’ensemble du site et différents types de haut-parleurs peuvent être installés selon les conditions acoustiques de chaque zone.
La résilience du réseau devient plus importante à mesure que la sonorisation joue un rôle opérationnel ou d’urgence. Les haut-parleurs PoE dépendent des commutateurs réseau qui les alimentent ; il faut donc prévoir la redondance des commutateurs, une alimentation de secours par UPS et des budgets de puissance adaptés. Un haut-parleur peut rester physiquement intact pendant une coupure de courant tout en devenant indisponible si le commutateur amont n’est plus alimenté.
L’architecture hybride est courante sur les sites qui utilisent des systèmes PA conventionnels depuis de nombreuses années. Une passerelle de sonorisation SIP ou un amplificateur réseau peut relier la plateforme de communication IP aux canaux d’amplification existants ou aux circuits de haut-parleurs 70/100 V. Les nouveaux bâtiments ou les zones distantes peuvent alors utiliser des haut-parleurs IP natifs tandis que le câblage existant encore exploitable reste en service ailleurs.
Cette approche progressive est souvent plus pratique que le remplacement simultané de tous les amplificateurs et haut-parleurs. La couche réseau peut être modernisée en premier, tandis que les équipements audio de terrain sont migrés selon le calendrier de rénovation, les exigences acoustiques et le budget disponible.
Différences entre haut-parleurs IP et haut-parleurs PA analogiques traditionnels
Les deux architectures peuvent fournir des annonces claires lorsqu’elles sont correctement conçues, mais l’emplacement de l’intelligence diffère. Un haut-parleur analogique est généralement un élément passif d’un circuit audio. Le contrôle, l’amplification et la sélection des zones se font ailleurs dans le système PA. Un haut-parleur IP déplace une plus grande partie de ces fonctions vers le terminal réseau.
| Domaine de conception | Haut-parleur SIP / IP | Haut-parleur analogique traditionnel |
|---|---|---|
| Connexion | Réseau Ethernet | Câble haut-parleur dédié |
| Contrôle du terminal | Adressable via SIP, la sonorisation ou la configuration réseau | Contrôlé principalement par l’amplificateur amont et les circuits de zone |
| Transport audio | RTP, multicast ou autres méthodes audio IP prises en charge | Audio analogique amplifié |
| Alimentation | PoE, PoE+ ou alimentation locale selon le modèle | Généralement fournie via le circuit d’amplification |
| Modification des zones | Souvent gérée par logiciel et configuration réseau | Généralement dépendante des canaux d’amplification et du câblage physique |
| Intégration | Peut interagir directement avec les téléphones SIP, les PBX, les interphones et les plateformes de sonorisation | Nécessite généralement une interface ou une passerelle pour rejoindre un système de communication IP |
Aucune des deux conceptions n’est automatiquement adaptée à tous les projets. Un bâtiment disposant de nombreux circuits de haut-parleurs en bon état peut tirer peu d’avantages du remplacement de chaque terminal par du matériel Ethernet. Un nouveau campus équipé d’un câblage structuré et de nombreuses zones commandées indépendamment peut bénéficier du raccordement direct d’un plus grand nombre de terminaux audio au réseau IP.
La décision dépend généralement de l’infrastructure installée, du nombre de zones, de la disponibilité de l’alimentation, des besoins de supervision, des projets d’extension futurs et du coût d’installation de nouveaux câbles. Les systèmes hybrides restent utiles lorsque ces facteurs diffèrent d’une zone du site à une autre.
Adapter le type de haut-parleur à l’installation
Haut-parleurs de plafond et muraux
Les modèles de plafond sont couramment utilisés lorsqu’une couverture intérieure homogène et une installation discrète sont importantes, notamment dans les bureaux, salles de classe, hôpitaux et couloirs. Les modèles muraux peuvent offrir une couverture plus directionnelle lorsque l’installation au plafond est difficile ou lorsque les annonces doivent être orientées vers une zone occupée précise.
Haut-parleurs à pavillon et forte puissance
Les entrepôts, zones de chargement, ateliers et espaces extérieurs nécessitent souvent une pression acoustique plus élevée et une projection plus ciblée. Les haut-parleurs à pavillon conviennent mieux à ces conditions que les haut-parleurs de plafond intérieurs classiques. Les modèles extérieurs peuvent également nécessiter un indice de protection adapté, une résistance à la corrosion et des spécifications de température de fonctionnement appropriées.
Colonnes sonores et terminaux audio distribués
Les couloirs, quais et autres espaces allongés peuvent nécessiter une couverture différente. Les colonnes sonores peuvent être utiles lorsque le son doit se propager dans une direction définie sans dépendre d’un seul pavillon de forte puissance. La disposition acoustique doit être déterminée en fonction de la zone à couvrir et non du seul protocole réseau.
L’intelligibilité de la parole compte davantage que la seule puissance nominale
Choisir un amplificateur plus puissant ne garantit pas automatiquement une parole plus claire. Le bruit ambiant, la hauteur de montage, l’orientation des haut-parleurs, la distance entre les terminaux et la réverbération influencent tous l’intelligibilité. Les machines industrielles peuvent masquer la parole même lorsque le niveau sonore mesuré est élevé, tandis que dans les halls très réfléchissants, un volume excessif peut réduire la clarté.
Les calculs de couverture doivent donc tenir compte du niveau de bruit de fond et de la distance d’écoute. Plusieurs haut-parleurs correctement positionnés peuvent parfois donner de meilleurs résultats qu’un nombre plus faible d’appareils très puissants utilisés à volume élevé.
Vérifier la compatibilité des codecs et de la plateforme avant le déploiement
La compatibilité SIP ne garantit pas que chaque terminal fonctionnera avec toutes les fonctions du PBX ou toutes les méthodes de sonorisation. Avant d’installer de grandes quantités de matériel, le projet doit confirmer les codecs audio pris en charge, la méthode d’enregistrement, les exigences DTMF, le format multicast, la priorité de sonorisation et les éventuelles fonctions de provisionnement propres au fabricant.
Il en va de même pour PoE. Le commutateur réseau doit fournir le standard d’alimentation et le budget de puissance total requis par les appareils sélectionnés. Un pavillon réseau de forte puissance peut avoir des besoins différents de ceux d’un petit haut-parleur de plafond, même si les deux utilisent Ethernet.
L’utilisation en urgence exige des considérations au-delà de la sonorisation normale
Lorsque le système diffuse des consignes d’évacuation ou des avertissements urgents, la disponibilité devient plus importante que la commodité. Les concepteurs doivent prendre en compte l’alimentation de secours, la redondance réseau, l’interruption prioritaire, la supervision des terminaux et le comportement du système lorsqu’une partie du réseau est indisponible.
Les exigences réglementaires peuvent également varier selon le pays et l’application. Un haut-parleur SIP de sonorisation générale ne doit pas être considéré automatiquement comme conforme aux exigences d’un système certifié d’évacuation vocale ou de sécurité des personnes. Les normes et homologations requises doivent être vérifiées pour chaque projet.
FAQ
SIP transporte-t-il réellement l’audio du haut-parleur ?
SIP sert principalement à établir et contrôler la session de communication. Dans un appel de sonorisation SIP typique, SDP identifie les paramètres média et RTP transporte le flux audio en temps réel entre la source et le haut-parleur.
Un haut-parleur réseau peut-il fonctionner sans IP PBX ?
Cela dépend du modèle et de la méthode de sonorisation requise. Certains appareils prennent en charge les appels SIP directs, le fonctionnement pair-à-pair ou la réception multicast sans PBX conventionnel. Un PBX ou un serveur de sonorisation reste utile lorsque le projet nécessite des extensions, une authentification, des groupes de diffusion, des règles de routage ou une gestion centralisée.
Tous les haut-parleurs SIP prennent-ils en charge le multicast ?
Non. Le multicast est courant dans les produits de sonorisation réseau, mais sa prise en charge et sa mise en œuvre varient selon les modèles. Le format d’adresse multicast, le nombre de canaux, le comportement des priorités et les codecs audio pris en charge doivent être vérifiés avant de choisir un haut-parleur pour un système de diffusion de groupe.
Un haut-parleur IP a-t-il besoin d’un amplificateur séparé ?
Un haut-parleur IP actif autonome intègre normalement son propre amplificateur et n’a pas besoin d’un amplificateur central séparé pour ce terminal. Lorsqu’il faut alimenter des haut-parleurs passifs conventionnels, un adaptateur de sonorisation SIP, un amplificateur réseau ou une interface IP-vers-analogique est nécessaire.
Peut-on ajouter la sonorisation SIP à un système PA analogique existant ?
Oui. Une passerelle de sonorisation SIP ou un amplificateur réseau peut recevoir l’audio du système de communication IP et l’injecter dans les entrées d’amplificateurs existantes ou dans les circuits de haut-parleurs analogiques. Cela permet à une ancienne infrastructure PA et à de nouveaux terminaux SIP de fonctionner ensemble dans une architecture hybride.
Que faut-il vérifier avant d’installer des haut-parleurs sur un grand site ?
Les principaux contrôles portent sur la couverture acoustique, le bruit ambiant, la topologie réseau, la configuration VLAN et QoS, la gestion multicast, la capacité PoE, la compatibilité des codecs, les priorités de sonorisation et l’alimentation de secours. Les environnements extérieurs ou industriels peuvent également exiger une protection environnementale adaptée et des plages de température de fonctionnement appropriées.
