Une balise stroboscopique est un dispositif d'avertissement visuel qui utilise un feu clignotant pour attirer l'attention sur une alarme, un état d'équipement, un événement d'urgence ou une condition de sécurité. Elle est largement utilisée dans les usines, les entrepôts, les infrastructures de transport, les postes électriques, les bâtiments publics, les lignes de production, les points de contrôle d'accès, les postes d'appel d'urgence et les zones de travail à risque.

Sur de nombreux sites, le son seul ne suffit pas. Les travailleurs peuvent porter des protections auditives, les machines peuvent générer un bruit de fond élevé, ou une alarme doit pouvoir être vue de loin. Une balise stroboscopique ajoute une couche visuelle claire au système d'avertissement, aidant les personnes à remarquer les événements plus rapidement et à réagir avec plus de précision.

Une balise stroboscopique n'est pas qu'une simple lampe clignotante. C'est un point de communication visuelle qui aide à convertir les alarmes, les états des machines et les signaux d'urgence en une prise de conscience humaine immédiate.

Signification fondamentale d'une balise stroboscopique

Une balise stroboscopique est un dispositif de signalisation lumineuse conçu pour fournir une indication à haute visibilité. Elle peut clignoter, émettre des impulsions, tourner visuellement, rester fixe, ou utiliser différentes couleurs et motifs selon le type d'événement. Le dispositif peut être installé sur des machines, des armoires, des murs, des poteaux, des portails, des portes, des véhicules, des postes d'urgence ou des panneaux de commande.

Les balises stroboscopiques sont généralement connectées à un autre système. Le déclenchement peut provenir d'un capteur, d'un automate programmable industriel (API), d'une sortie relais, d'un panneau d'alarme, d'un contrôleur d'accès, d'une interface d'alarme incendie, d'un relais de sécurité, d'un terminal de communication, d'un système de gestion technique du bâtiment ou d'une plateforme de supervision à distance. Lorsque le système connecté détecte une condition spécifique, la balise s'active et délivre un signal visible.

Objectif d'avertissement visuel

L'objectif principal d'une balise stroboscopique est l'avertissement visuel. Elle alerte les personnes lorsqu'une situation requiert de l'attention, comme une panne machine, un arrêt d'urgence, une entrée non autorisée, une porte forcée, une alarme gaz, une alarme incendie, une anomalie de processus, un défaut électrique ou un avertissement de zone de sécurité.

Cet avertissement visuel est particulièrement utile dans les environnements vastes ou bruyants. Dans une usine, un centre logistique, un tunnel, une salle électrique ou une installation chimique, les travailleurs n'entendent pas toujours clairement une alarme sonore. Une balise clignotante contribue à rendre l'événement plus visible.

Objectif de communication d'état

Les balises stroboscopiques sont également utilisées pour la communication d'état. Une balise peut indiquer si un équipement est en marche, à l'arrêt, en attente, en état d'avertissement, en maintenance ou en situation de défaut. Les balises multicolores peuvent représenter plusieurs états avec un seul dispositif.

Une indication d'état claire améliore la visibilité opérationnelle. Les opérateurs, le personnel de maintenance, les superviseurs et les équipes de sécurité peuvent identifier l'état des équipements ou des zones sans vérifier chaque écran ou armoire de commande.

Comment fonctionne une balise stroboscopique

Une balise stroboscopique fonctionne en recevant un signal électrique ou de commande et en le convertissant en un motif de flash visible. L'entrée peut être une alimentation directe, un contact sec, une sortie relais, un signal API, une commande réseau ou une interface d'alarme dédiée. Après activation, la balise émet de la lumière via une matrice de LED, un tube au xénon ou une autre source lumineuse.

Les systèmes modernes utilisent souvent des balises stroboscopiques à LED car elles offrent une faible consommation d'énergie, une longue durée de vie, de multiples options de couleurs, une réponse rapide et des motifs de clignotement flexibles. Cependant, le choix final doit toujours correspondre aux exigences de visibilité, de tension, d'environnement, d'indice de protection du boîtier et aux règles de sécurité du site.

Déclenchement du signal

Le déclenchement est la première étape. Dans les systèmes simples, la mise sous tension de la balise démarre le clignotement. Dans les systèmes plus avancés, la balise peut être commandée par un API, un contrôleur d'alarme, un module relais ou un dispositif d'E/S réseau.

Différentes entrées de déclenchement peuvent représenter différents événements. Par exemple, une entrée peut activer un voyant d'avertissement orange pour un défaut machine, tandis qu'une autre entrée active un feu clignotant rouge pour un arrêt d'urgence ou un avertissement d'évacuation.

Puissance lumineuse

La puissance lumineuse de la balise doit être suffisante pour la distance et l'environnement prévus. Les sites extérieurs, les entrepôts à haute hauteur sous plafond et les zones industrielles lumineuses nécessitent généralement une puissance plus élevée que les petites salles d'équipement ou les couloirs intérieurs.

La luminosité seule n'est pas le seul facteur. L'angle de vision, la conception de la lentille, la cadence de flash, la hauteur d'installation, l'éclairage ambiant et les obstructions affectent tous la perception claire du signal.

Motif de clignotement

Le motif de clignotement aide les personnes à identifier l'urgence. Une impulsion lente peut indiquer un avertissement général, tandis qu'un flash rapide peut indiquer un événement plus urgent. Certaines balises supportent un éclairage fixe, un flash simple, un double flash, une simulation de rotation ou des motifs configurables.

Les motifs de clignotement doivent être standardisés sur l'ensemble du site. Si chaque machine ou système utilise un langage visuel différent, les travailleurs peuvent être désorientés. La cohérence rend la réponse plus rapide et plus sûre.

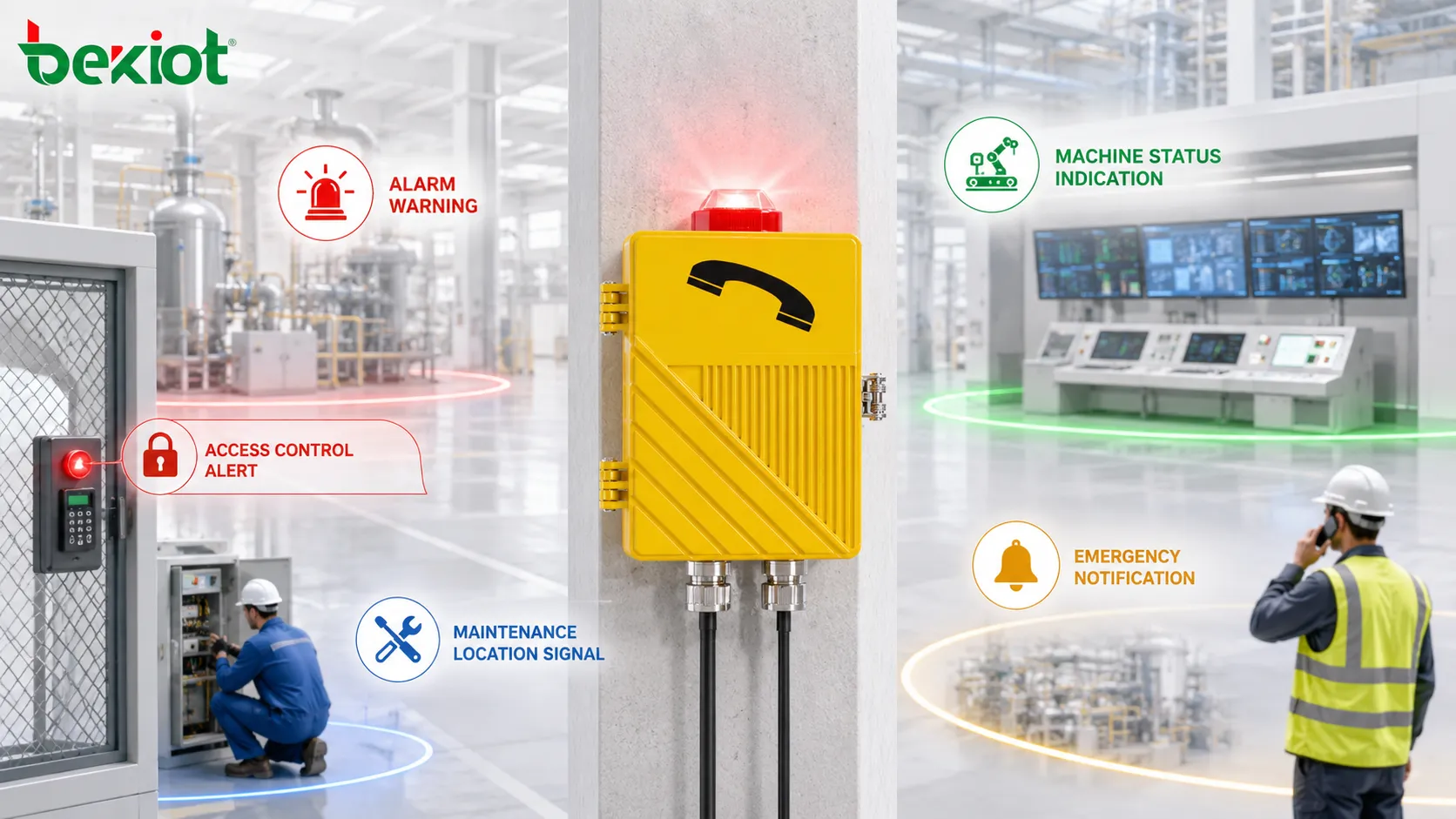

Fonctions principales d'une balise stroboscopique

Les balises stroboscopiques soutiennent plusieurs fonctions dans les opérations de sécurité, d'automatisation, de sûreté et de gestion des installations. Leur valeur dépend de la clarté de la définition du signal et de son intégration dans le processus de réponse.

Avertissement d'alarme

L'avertissement d'alarme est la fonction la plus courante. Lorsqu'un système détecte une condition anormale, la balise clignote pour informer les personnes à proximité qu'une situation requiert de l'attention. Cela peut inclure un défaut d'équipement, une surchauffe, une détection de gaz, une alarme de porte, un signal d'interface incendie ou une demande d'aide d'urgence.

La balise ne doit pas seulement clignoter ; elle doit également guider l'action. Les travailleurs doivent savoir si le signal signifie arrêter, évacuer, vérifier une machine, appeler la maintenance, éviter une zone ou contacter la salle de contrôle.

Indication d'état machine

Sur les lignes de production, les balises indiquent souvent l'état des machines. Le vert peut indiquer un fonctionnement normal, l'orange un état d'avertissement ou d'attente, le rouge un défaut ou un arrêt, et le bleu ou le blanc la maintenance ou un état de processus spécial selon les conventions du site.

Cela améliore la gestion visuelle. Les superviseurs peuvent rapidement identifier quelles machines fonctionnent normalement et lesquelles nécessitent une attention, réduisant ainsi les temps d'arrêt et améliorant la coordination des flux de travail.

Notification d'urgence

Les balises stroboscopiques peuvent faire partie d'un système de notification d'urgence. Elles peuvent s'activer lorsqu'un bouton d'urgence est enfoncé, qu'une interface d'alarme incendie est déclenchée, qu'un message de sonorisation est diffusé ou qu'un incident de sécurité est détecté.

Dans ces applications, la balise doit être intégrée au flux complet d'intervention. L'avertissement visuel peut nécessiter de fonctionner conjointement avec des sirènes, des haut-parleurs, des interphones, des alarmes de salle de contrôle, des fenêtres contextuelles de vidéosurveillance, des enregistrements de dispatch et des instructions d'évacuation.

Contrôle d'accès et alerte de sécurité

Dans les systèmes de contrôle d'accès, les balises stroboscopiques peuvent indiquer une entrée non autorisée, une porte forcée, un mouvement de portail, l'opération d'une barrière de véhicule, l'accès à une zone restreinte ou une violation de sécurité. Cela permet aux agents ou opérateurs de localiser visuellement l'événement.

Pour les portails de véhicules, les quais de chargement et les portes automatisées, les balises avertissent également les piétons et les conducteurs que l'équipement est en mouvement ou qu'une zone est temporairement dangereuse.

Aide à la localisation pour la maintenance

Dans les grandes installations, de nombreuses machines, armoires ou panneaux peuvent se ressembler. Une balise installée près du dispositif concerné aide les techniciens à trouver le problème plus rapidement.

Cela est utile pour les salles de pompage éloignées, les armoires techniques, les abris d'équipement, les lignes de production, les convoyeurs d'entrepôt et les postes de terrain distribués où la localisation du défaut doit être identifiée rapidement.

Valeur système en environnements réels

La valeur système d'une balise stroboscopique ne se limite pas au dispositif lui-même. Sa vraie valeur apparaît lorsqu'elle aide les personnes à remarquer les événements, comprendre la priorité, localiser les problèmes et réagir correctement.

Prise de conscience plus rapide

Un feu clignotant peut être reconnu rapidement, même lorsqu'une personne ne regarde pas directement un écran. Dans un atelier, une salle technique, un entrepôt ou un site extérieur, les alertes visuelles aident les travailleurs à prendre conscience de conditions anormales sans attendre que quelqu'un les signale verbalement.

Une prise de conscience plus rapide peut réduire les dommages matériels, l'exposition aux risques, les retards de maintenance et la confusion opérationnelle. C'est pourquoi les balises sont souvent installées près des machines, des postes d'urgence, des entrées et des zones dangereuses.

Couverture d'alarme multi-sensorielle

De nombreux systèmes d'alarme combinent le son et la lumière. Les alarmes sonores attirent l'attention par l'ouïe, tandis que les balises stroboscopiques fournissent une confirmation visuelle et une information de localisation. Cela améliore la probabilité que l'alarme soit remarquée dans différentes conditions.

L'alerte multi-sensorielle est également importante pour l'accessibilité. Les personnes malentendantes, les travailleurs portant des protections auditives ou le personnel dans des zones bruyantes peuvent davantage se fier aux signaux visuels.

Meilleure coordination des réponses

Lorsqu'une balise est liée à un événement défini, les équipes peuvent répondre de manière plus cohérente. Une balise rouge clignotante près d'une machine peut indiquer aux opérateurs d'arrêter le travail. Une balise à un point d'assistance peut indiquer au personnel de sécurité où une aide est nécessaire. Une balise sur une armoire de commande peut guider le personnel de maintenance vers un emplacement de défaut spécifique.

Cela réduit les conjectures et améliore la coordination entre les opérateurs, les équipes de maintenance, le personnel de sécurité et les agents de salle de contrôle.

Visibilité opérationnelle améliorée

Les balises stroboscopiques fournissent un état visuel local même lorsque les opérateurs sont éloignés des écrans d'ordinateur. Cela est utile dans les environnements où le personnel se déplace dans de vastes zones, supervise plusieurs machines ou gère des opérations physiques.

Les indicateurs visuels soutiennent des décisions plus rapides et réduisent la dépendance aux rapports verbaux. Dans la gestion de la production et des installations, cela peut améliorer à la fois la sécurité et l'efficacité.

Caractéristiques techniques importantes

Le choix d'une balise stroboscopique doit être basé sur l'environnement réel et l'objectif de l'alarme. Une balise qui fonctionne bien dans une petite pièce intérieure peut ne pas convenir à une vaste zone industrielle extérieure.

Type de source lumineuse

Les LED et le xénon sont les sources lumineuses courantes pour les balises stroboscopiques. Les balises LED sont largement utilisées car elles offrent une longue durée de vie, une consommation d'énergie réduite, une commutation rapide, des options de couleurs flexibles et un contrôle électronique fiable.

Les balises stroboscopiques au xénon peuvent produire des éclairs intenses et peuvent encore être utilisées dans certaines applications d'avertissement spéciales. Cependant, elles peuvent nécessiter plus de maintenance et consommer plus d'énergie que les alternatives LED.

Couleur et signification

Le choix des couleurs doit suivre les normes du site, la politique de sécurité et les règles applicables. Le rouge est souvent associé à l'urgence ou à l'arrêt, l'orange à l'avertissement, le vert au fonctionnement normal, le bleu à un statut spécial et le blanc à la signalisation générale. Cependant, les significations peuvent varier selon l'industrie ou le pays.

Le point le plus important est la cohérence. Si le rouge signifie urgence dans une zone mais seulement maintenance dans une autre, les travailleurs peuvent mal interpréter le signal.

Luminosité et visibilité

La luminosité requise dépend de la distance de visualisation, de la lumière ambiante, de la conception de la lentille, de la hauteur de montage et du contraste de l'arrière-plan. La lumière du jour extérieure, les environnements poussiéreux et les grands espaces nécessitent une planification de visibilité plus poussée.

La visibilité doit être testée après l'installation. Une balise peut sembler lumineuse lors de l'installation mais devenir obstruée par des étagères, des tuyaux, des véhicules, des portes d'équipement ou des changements ultérieurs de disposition.

Cadence et motif de clignotement

La cadence de clignotement doit correspondre à l'urgence. L'avertissement général, l'état machine, l'événement d'urgence et l'indication de maintenance ne doivent pas tous utiliser le même motif s'ils exigent des réponses différentes.

Cependant, trop de motifs peuvent également dérouter les utilisateurs. La meilleure conception est simple, normalisée et documentée.

Tension et interface

Les balises stroboscopiques peuvent supporter le 12V DC, 24V DC, 110V AC, 220V AC, PoE, l'entrée relais, le contrôle par contact sec, la sortie API ou le contrôle réseau selon le modèle et la conception du système.

La tension et le câblage doivent être vérifiés soigneusement. Une tension incorrecte ou un mauvais câblage peut entraîner un dysfonctionnement, un scintillement, une fausse activation ou des dommages matériels.

Types de balises stroboscopiques

Différentes balises stroboscopiques sont utilisées pour différents environnements. Le choix doit tenir compte de la luminosité, de la couleur, de l'alimentation, du boîtier, de la certification, du montage et de la méthode de contrôle.

Balise monochrome

Une balise monochrome est appropriée lorsqu'une signification claire unique est requise. Elle peut indiquer un défaut machine, un accès restreint, une alarme d'urgence ou un état de fonctionnement d'équipement.

Ce type est simple et facile à comprendre. Il fonctionne bien lorsque le site n'a pas besoin de plusieurs niveaux d'alarme à un même emplacement.

Balise multicolore

Une balise multicolore peut afficher plusieurs états via un seul dispositif. Elle est utile pour les machines, les postes de production, les panneaux de commande, les points d'accès et les lignes de processus où différents événements nécessitent des significations visuelles distinctes.

La conception multicolore peut réduire l'espace d'installation et la complexité du câblage, mais la logique des couleurs doit être clairement définie et documentée.

Balise sonore

Une balise sonore combine un feu clignotant avec une tonalité audible. Elle est utile lorsque le système a besoin d'une notification visuelle et sonore depuis un seul dispositif.

Le choix des balises sonores doit être fait avec soin. Le niveau de pression acoustique, le type de tonalité, l'intensité du flash, l'emplacement de montage et le confort de l'utilisateur affectent tous l'efficacité de l'alerte.

Applications dans les systèmes industriels et publics

Les balises stroboscopiques sont utilisées dans de nombreux domaines car l'avertissement visuel est direct et facile à reconnaître. Leur rôle change selon que le système est conçu pour la sécurité, l'état des machines, le contrôle d'accès ou la notification d'urgence.

Industrie manufacturière

Les installations de fabrication utilisent des balises stroboscopiques sur les machines, les cellules robotisées, les convoyeurs, les lignes d'assemblage, les armoires de commande, les lignes d'emballage et les postes de maintenance. La balise peut indiquer un défaut, un état de fonctionnement, un manque de matériel, un arrêt d'urgence, une demande d'inspection ou un problème de qualité.

Dans les environnements de production, les signaux visuels aident à réduire les temps d'arrêt et à soutenir une réponse de maintenance plus rapide. Ils aident également les superviseurs à identifier à distance les équipements anormaux.

Entrepôts et logistique

Les entrepôts utilisent des balises pour les quais de chargement, les systèmes de stockage automatisés, les lignes de convoyeurs, les passages de chariots élévateurs, les portails de véhicules, les ascenseurs et les zones restreintes. Elles avertissent les personnes lorsque les équipements sont en mouvement ou lorsqu'une zone nécessite de l'attention.

Dans les zones logistiques très fréquentées, les alertes visuelles aident à réduire la confusion entre les travailleurs, les conducteurs, les équipements automatisés et les systèmes de contrôle.

Sécurité des bâtiments et gestion des installations

Les bâtiments peuvent utiliser des balises stroboscopiques avec les systèmes de sécurité, le contrôle d'accès, les interfaces d'alarme incendie, les sorties de secours, les locaux techniques, les salles de pompage, les ascenseurs, les défauts CVC et les plateformes de supervision technique.

Dans les locaux techniques, les couloirs, les sous-sols, les toits et les locaux électriques, un avertissement visible peut aider les équipes de maintenance et de sécurité à identifier rapidement les conditions anormales.

Transport et infrastructures

Les sites de transport tels que les gares ferroviaires, les aéroports, les tunnels, les parkings, les ports, les ponts et les routes de service utilisent des balises pour l'avertissement, le guidage, le mouvement des portails, l'accès restreint et l'indication d'urgence.

Les infrastructures extérieures nécessitent une attention particulière à la résistance aux intempéries, à la visibilité de jour, à la résistance à la corrosion, aux vibrations, à la solidité du montage et à l'accès pour la maintenance à long terme.

Sites énergétiques et de services publics

Les postes de transformation électrique, les centrales solaires, les parcs éoliens, les installations de traitement des eaux, les stations de pompage, les abris télécoms et les armoires distantes peuvent utiliser des balises pour les alarmes de défaut, les avertissements de puissance, les événements d'accès, l'état des équipements et le guidage pour la localisation de maintenance à distance.

Étant donné que de nombreux sites de services publics sont sans personnel permanent, l'indication visuelle doit souvent être liée à la télésurveillance d'alarme. La balise aide le personnel de terrain une fois arrivé, tandis que le système de supervision le notifie avant l'envoi.

Points de communication industriels en zones dangereuses

Dans les usines pétrochimiques, les dépôts de carburant, les zones de stockage de produits chimiques, les installations offshore, les mines et autres environnements dangereux, l'avertissement visuel doit souvent fonctionner conjointement avec la communication vocale. Une balise peut indiquer qu'une condition d'alarme existe, tandis qu'un téléphone antidéflagrant ou un terminal de communication industriel fournit un contact vocal direct avec une salle de contrôle.

Pour les projets nécessitant une communication vocale en zone dangereuse, le téléphone antidéflagrant Becke Telcom EX-BH621 peut être envisagé comme point terminal de communication de terrain fonctionnant aux côtés des dispositifs d'avertissement visuel, des flux de travail d'appel d'urgence et des systèmes de réponse de salle de contrôle. La conception finale doit toujours vérifier la certification antidéflagrante, la zone d'installation, la méthode de câblage, l'indice de protection environnementale et les exigences de sécurité locales.

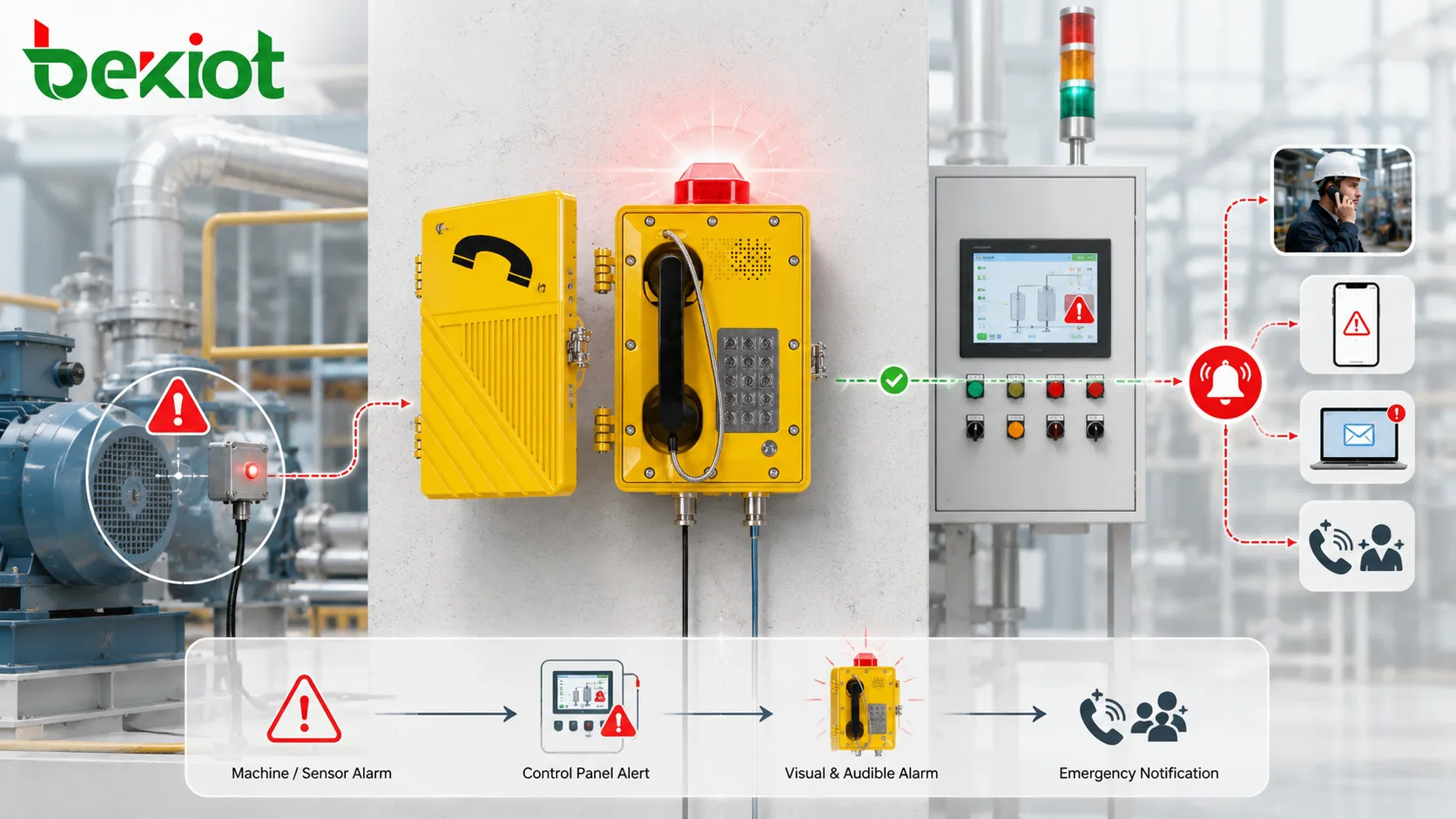

Intégration avec les systèmes d'alarme et de communication

Une balise stroboscopique prend plus de valeur lorsqu'elle fait partie d'un flux de travail d'alarme complet. Le dispositif ne doit pas seulement clignoter ; il doit soutenir une détection d'événement claire, l'attribution de réponse, l'acquittement et le retour à la normale.

Liaison avec les capteurs et les contrôleurs

Les capteurs et les contrôleurs peuvent déclencher les balises en fonction de la température, de la pression, de la concentration de gaz, de l'état de porte, du défaut d'équipement, de l'arrêt d'urgence ou de l'état d'accès. Les API et les panneaux d'alarme fournissent souvent des sorties relais ou des sorties numériques pour la commande des balises.

La logique de contrôle doit être suffisamment simple pour être comprise par les opérateurs. Chaque signal de balise doit avoir une cause claire et une réponse attendue.

Connexion avec la sonorisation et l'interphone

Les alertes visuelles peuvent être associées à des systèmes vocaux. Une balise peut avertir les personnes de chercher des instructions supplémentaires, tandis qu'un haut-parleur de sonorisation, un interphone ou une connexion téléphonique fournit le message ou le canal de communication.

Cela est utile dans les sites industriels, les postes d'urgence, les postes de sécurité, les tunnels, les usines et les grandes installations où les opérateurs ont besoin à la fois d'une indication visible et d'une coordination vocale.

Notification en salle de contrôle

Le clignotement local doit souvent être signalé à la salle de contrôle. Si la balise s'active uniquement localement mais qu'aucun événement n'apparaît sur la plateforme de supervision, les superviseurs peuvent ne pas savoir qu'un incident s'est produit.

Pour les alarmes importantes, l'événement doit être enregistré avec la localisation, l'heure, l'identifiant du dispositif, le type d'alarme, l'état d'acquittement et le résultat de la réponse.

Considérations de choix et de déploiement

Le choix d'une balise stroboscopique nécessite une compréhension claire de l'objectif de l'alarme, de l'environnement, des utilisateurs et du processus de réponse. Le dispositif doit correspondre au site plutôt que d'être choisi uniquement sur l'apparence ou le prix.

Définir le type d'événement

La première étape consiste à définir ce que la balise signifie. Elle peut représenter une urgence, un avertissement, un état d'équipement, une alerte d'accès, une demande de maintenance ou un état de processus.

Sans une définition claire de l'événement, les utilisateurs peuvent voir la lumière clignotante mais ne pas savoir quelle action entreprendre. La signification de l'alarme doit être documentée et incluse dans la formation du personnel.

Adapter à l'environnement

Les environnements intérieurs, extérieurs, poussiéreux, humides, corrosifs, à haute température, à basse température, sujets aux vibrations et dangere
