Une passerelle VoIP est un équipement qui relie les systèmes vocaux traditionnels et les interfaces téléphoniques aux réseaux de communication basés sur IP. En termes simples, elle sert de pont entre les environnements vocaux historiques, comme les téléphones analogiques, les PBX, les lignes PSTN ou les liaisons numériques T1/E1, et les plateformes VoIP modernes utilisant SIP et RTP sur un réseau IP. Elle évite de devoir convertir dès le départ tous les terminaux et toutes les lignes en IP natif, et permet aux anciennes infrastructures vocales de fonctionner avec de nouveaux systèmes de communications unifiées.

C’est pourquoi les passerelles VoIP restent très importantes dans les projets de communication réels. De nombreuses organisations utilisent encore des équipements analogiques, des PBX numériques, des fax, des téléphones d’urgence, des interfaces de sonorisation, des téléphones d’ascenseur, des interphones de porte, des téléphones industriels ou des lignes opérateur qui ne peuvent pas être remplacés immédiatement. Une passerelle VoIP rend la migration possible sans remplacement brutal de toute l’infrastructure. Elle crée un chemin technique entre l’ancienne téléphonie et les réseaux vocaux IP, tout en assurant l’interopérabilité, la résilience et la continuité de service.

Définition d’une passerelle VoIP

Ce que signifie une passerelle VoIP

Une passerelle VoIP est un équipement d’interfonctionnement média et signalisation permettant de connecter des interfaces vocales non IP à des systèmes VoIP. Selon sa conception, elle peut raccorder des terminaux analogiques via des ports FXS, des lignes analogiques via des ports FXO, ou des circuits numériques tels que T1, E1, PRI ou CAS à une plateforme de contrôle d’appels IP. Côté IP, elle communique généralement avec un serveur SIP, un IP PBX, un softswitch, une plateforme IMS ou un système de communications unifiées.

Le mot passerelle est essentiel, car l’équipement ne se contente pas de transférer des paquets comme un simple commutateur. Il traduit entre des domaines réseau et des technologies vocales différents. Une ligne téléphonique traditionnelle transporte l’état d’appel, la numérotation, la supervision, la sonnerie et l’audio d’une manière différente des réseaux de voix sur IP. La passerelle interprète ces signaux hérités, les convertit en signalisation VoIP et en sessions média, puis réalise l’opération inverse dans l’autre sens.

En pratique, une passerelle VoIP peut permettre à un téléphone analogique de joindre une plateforme SIP, à un IP PBX d’utiliser des lignes PSTN, à un ancien PBX de se connecter à des trunks SIP, ou à des équipements vocaux spécialisés d’être conservés pendant une migration progressive vers une architecture entièrement IP.

Pourquoi les passerelles VoIP restent importantes

Les passerelles VoIP restent importantes parce que les infrastructures de communication évoluent souvent par étapes. Une entreprise peut disposer d’un nouveau IP PBX tout en dépendant encore de fax analogiques. Un site de transport peut utiliser SIP pour le dispatching et l’interphonie, tout en conservant des liens E1 vers d’anciens services opérateur. Un hôpital ou une usine peut moderniser son cœur de communication tout en gardant des terminaux d’urgence analogiques ou des interfaces de sonorisation profondément intégrés au site.

Dans ces situations, la passerelle apporte à la fois interopérabilité et protection de l’investissement. Elle permet d’adopter les communications IP là où elles apportent le plus de valeur, tout en conservant les actifs existants qui ont encore une utilité opérationnelle. C’est pourquoi les passerelles VoIP sont fréquentes dans les agences, les centres de contact, les communications industrielles, l’hôtellerie, la santé et les projets d’infrastructure à long cycle de vie.

Une passerelle VoIP relie les interfaces téléphoniques traditionnelles aux plateformes vocales IP afin que les systèmes anciens et modernes fonctionnent ensemble.

Comment fonctionne une passerelle VoIP

Conversion de signalisation entre téléphonie héritée et IP

L’une des fonctions essentielles d’une passerelle VoIP est la conversion de signalisation. Les systèmes vocaux traditionnels utilisent des méthodes différentes de celles des plateformes IP. Une ligne analogique indique les événements comme le décrochage, le raccrochage, la tension de sonnerie, le DTMF, les inversions de polarité et les tonalités de supervision sous forme électrique. Les trunks numériques utilisent une signalisation structurée et des messages d’établissement d’appel. À l’inverse, une plateforme VoIP s’appuie généralement sur SIP pour établir, modifier et terminer les appels sur un réseau IP.

Lorsqu’un appel démarre côté hérité, la passerelle détecte l’événement, interprète les chiffres composés ou l’état de la ligne, puis génère la signalisation IP appropriée vers le système VoIP. Lorsqu’un appel démarre côté IP, elle reçoit la signalisation VoIP, la mappe vers la bonne interface physique ou numérique et présente le comportement d’appel attendu à l’équipement ou au trunk hérité. Cette traduction permet à deux domaines de communication très différents de se comprendre.

Conversion média entre circuits vocaux et audio en paquets

En plus de la signalisation, la passerelle assure la conversion média. La téléphonie traditionnelle transporte la voix comme un flux continu ou comme un audio TDM canalisé, tandis que la VoIP transporte l’audio temps réel sous forme de paquets. La passerelle numérise donc l’audio analogique si nécessaire, le met en paquets pour le réseau IP, reçoit les flux RTP depuis le réseau et reconstruit ou restitue la voix vers l’interface de destination.

Pendant ce processus, elle peut appliquer la gestion des codecs, le cadencement des paquets, l’annulation d’écho, le tampon de gigue, le contrôle de gain, le traitement du silence et la génération de tonalités selon le déploiement et les interfaces. Ces fonctions comptent car la réussite d’un appel ne dépend pas seulement de son établissement. Le chemin vocal doit rester intelligible, stable et acceptable dans des conditions réseau réelles.

Dans de nombreux systèmes, la passerelle sert aussi de point d’ancrage média pour des cas spécialisés comme le fax, les modems, le transport DTMF et la traduction des tonalités de progression d’appel. Cela est particulièrement utile dans les réseaux d’entreprise et industriels où des équipements de signalisation non vocale utilisent encore des interfaces téléphoniques.

Une passerelle VoIP ne relie pas seulement deux câbles. Elle traduit le contrôle d’appel et le comportement média entre la téléphonie héritée et la voix en paquets afin que deux mondes de communication fonctionnent comme un seul service.

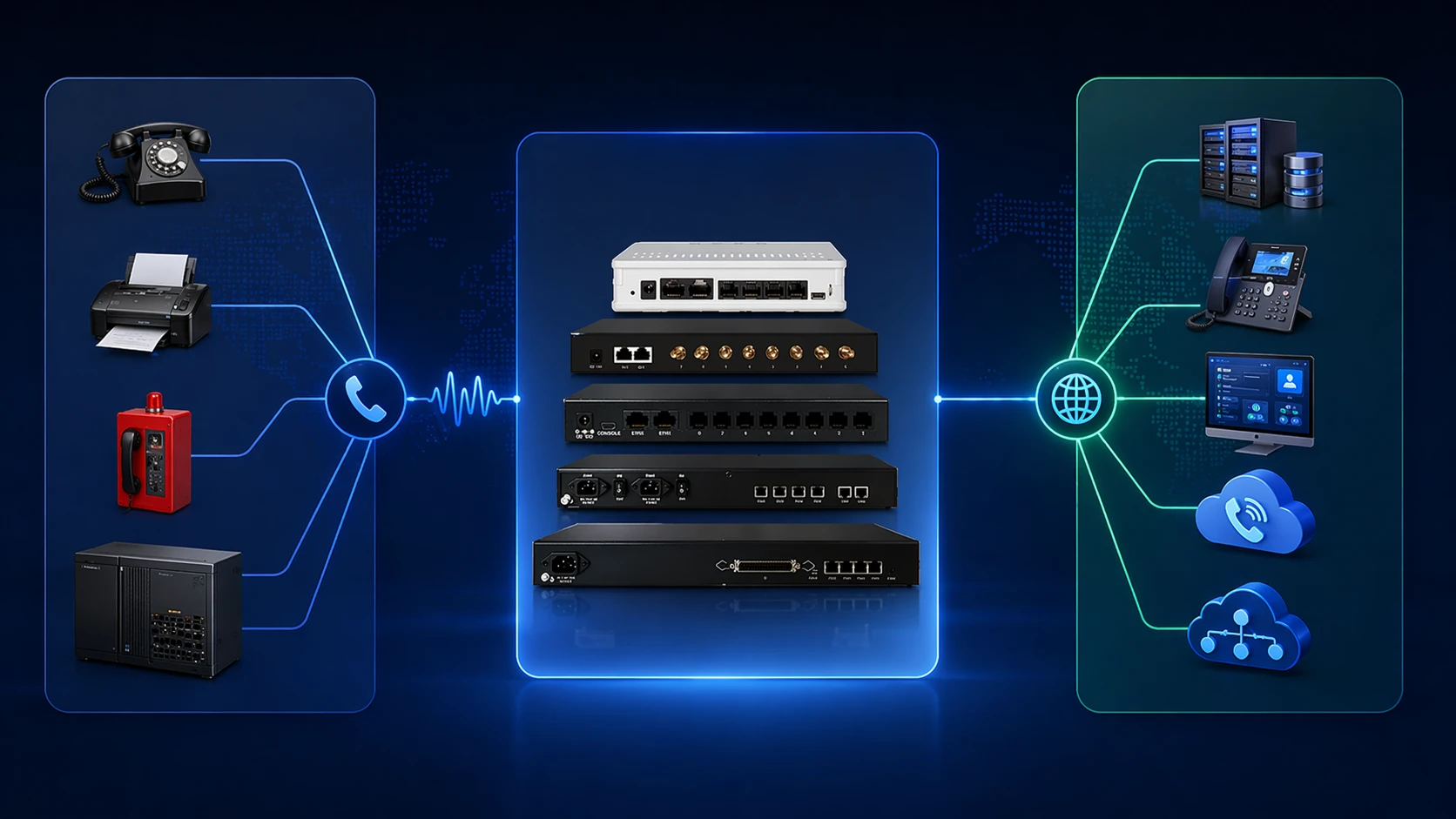

Architecture réseau typique d’une passerelle VoIP

Côté hérité, couche passerelle et côté IP

Une architecture typique de passerelle VoIP comprend trois couches logiques. D’un côté se trouvent les interfaces héritées : téléphones analogiques, fax, boîtiers d’appel d’urgence, postes d’interphonie, PBX ou trunks PSTN. Au centre se trouve la passerelle, qui fournit les fonctions électriques, numériques, de signalisation et d’interfonctionnement média. De l’autre côté se trouve le domaine IP, comprenant un serveur SIP, un IP PBX, une plateforme de communications unifiées, un softswitch, un SBC ou un service vocal cloud.

Cette structure en couches est utile car elle crée une limite claire entre l’accès hérité et les communications IP. En cas de problème, les administrateurs peuvent déterminer s’il vient de la ligne analogique ou numérique, du traitement interne de la passerelle ou du réseau SIP/IP situé au-delà. Cette séparation simplifie le diagnostic et facilite une migration progressive.

Types d’interfaces courants dans les déploiements réels

Les passerelles VoIP existent avec de nombreuses combinaisons d’interfaces. Les passerelles analogiques fournissent généralement des ports FXS pour les téléphones analogiques et des ports FXO pour les lignes analogiques. Certains systèmes prennent aussi en charge la signalisation E&M pour les PBX historiques ou les intégrations liées à la radio. Les passerelles numériques peuvent prendre en charge T1, E1, PRI, CAS ou d’autres interfaces téléphoniques structurées utilisées par les opérateurs ou les anciens systèmes d’entreprise. Côté réseau, elles offrent généralement Ethernet et une intégration SIP.

Cette flexibilité explique leur usage généralisé. Un site peut devoir raccorder quelques téléphones d’urgence analogiques, plusieurs fax, un contrôleur de sonorisation et un trunk PBX ancien. Un autre peut seulement avoir besoin d’une liaison E1 opérateur et d’une connexion SIP vers la plateforme d’appels de l’entreprise. Le modèle est choisi selon les interfaces, la densité de canaux et l’étendue de l’application.

Dans les grands projets, les passerelles peuvent aussi être déployées en formats haute densité ou modulaires, permettant de passer de quelques ports à des centaines de canaux vocaux analogiques ou numériques sans changer le principe général d’interfonctionnement.

Dans un déploiement typique, la passerelle VoIP se situe entre les interfaces de téléphonie héritées et la plateforme vocale IP, en traduisant signalisation et médias dans les deux sens.

Fonctions clés d’une passerelle VoIP

Interopérabilité des protocoles et interfaces

La fonction la plus importante d’une passerelle VoIP est l’interopérabilité. Elle permet à des équipements et réseaux qui n’ont jamais été conçus pour communiquer directement d’échanger des appels de façon contrôlée. Cela peut inclure l’accès analogique, les trunks analogiques, les trunks PSTN numériques, les PBX hérités et les appels IP via SIP. La passerelle protège ainsi la continuité des communications dans les environnements mixtes.

Cette fonction est particulièrement précieuse en migration. Au lieu de remplacer tous les terminaux, trunks et PBX en une seule opération, l’organisation peut insérer la passerelle à une frontière stratégique et faire coexister les domaines hérités et IP. Cette coexistence réduit les interruptions, raccourcit les délais de mise à niveau et laisse plus de souplesse pour l’avenir.

Gestion des codecs et adaptation média

Les passerelles VoIP sont conçues pour les médias vocaux en paquets et prennent souvent en charge l’adaptation des codecs entre le côté hérité et le côté IP. Selon la plateforme, cela peut inclure la négociation de codecs, le contrôle de la mise en paquets, l’annulation d’écho, le bruit de confort, la détection d’activité vocale, les statistiques RTP et la supervision temps réel des médias. Ces fonctions améliorent la fiabilité de l’audio interconnecté.

Pour les organisations exploitant des réseaux mixtes, c’est très pratique. Une interface opérateur, un port analogique et un trunk SIP ne se comportent pas forcément de la même façon. La passerelle fournit le traitement média et la discipline de temporisation nécessaires pour rendre ces différences gérables.

Routage, plan de numérotation et contrôle d’appel

De nombreuses passerelles VoIP incluent aussi une logique de routage d’appels et de plan de numérotation. Elles peuvent choisir le groupe de trunks ou le pair IP qui transportera l’appel, modifier les numéros composés, appliquer des règles de destination et diriger le trafic selon les politiques d’entreprise. La passerelle devient alors un élément de l’architecture de contrôle vocal, pas seulement un adaptateur physique.

Dans les agences, cela peut permettre une sortie PSTN locale pour les appels d’urgence ou le trafic de secours. Dans les interconnexions opérateur ou les migrations d’entreprise, cela peut prendre en charge la normalisation des numéros, le mappage DID entrant et le routage contrôlé entre anciens et nouveaux systèmes. Ces fonctions sont essentielles lorsque plusieurs plans de numérotation et types de trunks coexistent.

Exploitation, supervision et continuité

Une autre fonction importante est la facilité d’exploitation. Les passerelles de niveau entreprise fournissent souvent supervision d’état, alarmes, statistiques d’interface, visibilité SIP, informations de sessions RTP et outils de configuration distante. Ces capacités aident les équipes de support à identifier si un problème vient de l’interface de ligne, de la couche de contrôle d’appel ou du chemin IP.

Dans certains déploiements, les passerelles contribuent aussi à la survivabilité. Elles peuvent maintenir des appels locaux pendant une coupure WAN, offrir un repli analogique ou PSTN, ou assurer une continuité de service pour les dispositifs critiques. C’est particulièrement utile pour les communications d’urgence, les sites industriels, les transports et les agences où la téléphonie ne peut pas dépendre d’un seul lien amont.

La vraie force d’une passerelle VoIP n’est pas seulement la conversion vocale. C’est la combinaison de l’interopérabilité des interfaces, de l’adaptation média, du routage d’appels et du contrôle opérationnel qui rend les environnements téléphoniques mixtes maîtrisables.

Types courants de passerelles VoIP

Passerelles VoIP analogiques

Les passerelles VoIP analogiques sont utilisées lorsqu’un site doit connecter des équipements ou lignes analogiques à une plateforme vocale IP. Les passerelles FXS servent généralement aux téléphones analogiques, fax, combinés d’urgence et terminaux similaires. Les passerelles FXO servent à raccorder des lignes PSTN analogiques ou des ports de trunk PBX à l’environnement VoIP. Elles sont courantes dans les petites migrations de bureau, l’hôtellerie, les téléphones d’ascenseur, les points d’appel d’urgence et les intégrations de sonorisation.

Comme de nombreux équipements opérationnels utilisent encore des interfaces analogiques, ces passerelles restent très pratiques même dans les réseaux modernes. Elles permettent de conserver des équipements spécialisés fiables et déjà installés tout en déplaçant le contrôle d’appels et le transport réseau vers le domaine IP.

Passerelles VoIP numériques

Les passerelles VoIP numériques sont utilisées lorsqu’un site doit interconnecter des circuits téléphoniques structurés comme T1, E1, PRI ou CAS avec SIP ou d’autres services de voix IP. Elles sont courantes lorsque des entreprises utilisent encore des trunks numériques fournis par l’opérateur, ou lorsqu’un PBX historique échange des appels via des interfaces TDM qui doivent être reliées à un cœur VoIP.

Par rapport aux petites passerelles analogiques, les modèles numériques sont souvent conçus pour une plus forte densité de canaux et une intégration de type opérateur. Ils sont utilisés dans les sièges d’entreprise, les migrations PBX multisites, les centres d’appels et les environnements télécoms où une seule passerelle peut transporter de nombreux appels simultanés.

Applications des passerelles VoIP

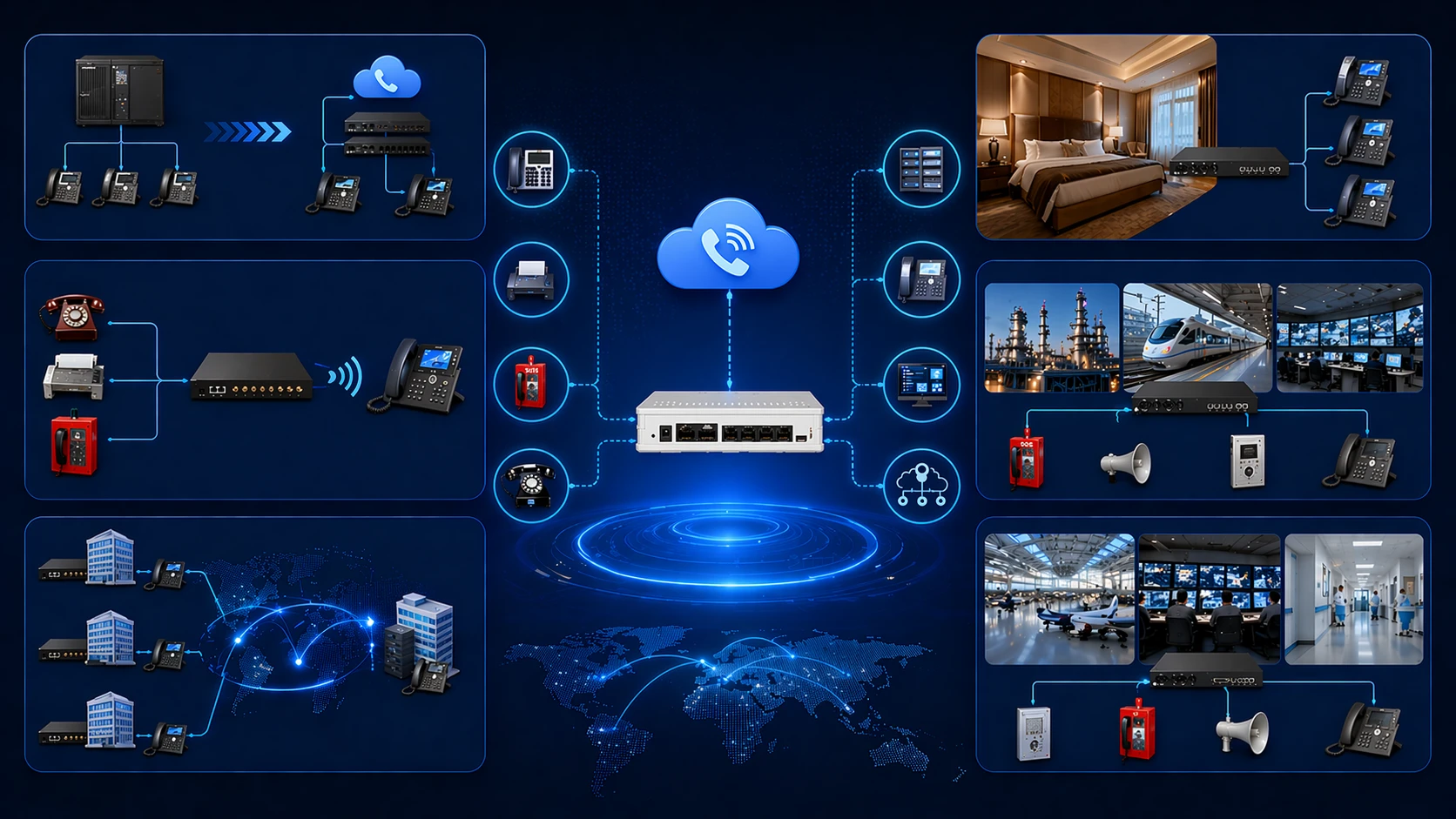

Migration de PBX hérités et intégration de trunks SIP

L’une des applications les plus courantes consiste à connecter un PBX hérité à une plateforme ou à un fournisseur moderne basé sur SIP. L’organisation peut ainsi passer progressivement d’anciens modèles de trunks à des trunks SIP sans remplacer tout le système téléphonique dès le premier jour. La passerelle assure l’interfonctionnement pendant que l’entreprise conserve sa numérotation, ses usages et sa téléphonie sur site durant la migration.

Ce cas est répandu parce que la modernisation des communications est souvent graduelle. Une passerelle permet de faire évoluer le cœur réseau tout en conservant les anciens combinés, cartes de trunks ou composants PBX jusqu’à la phase suivante.

Conservation des équipements analogiques dans les réseaux IP modernes

Une autre application majeure est la conservation d’équipements analogiques dans un environnement IP moderne. Les fax, téléphones d’ascenseur, postes d’urgence, téléphones industriels, interphones de porte, adaptateurs de sonorisation, composeurs d’alarme et contrôleurs de diffusion restent souvent analogiques même lorsque le reste du site est passé à la VoIP. Une passerelle les fait fonctionner à travers un backbone de téléphonie IP.

C’est important car beaucoup de ces équipements sont liés à une mission et non à une simple commodité. Ils peuvent servir la sécurité, les installations, le service client ou la conformité. Les remplacer peut être plus coûteux et plus perturbateur que de les intégrer via une passerelle.

Agences, hôtellerie et téléphonie multisite

Les passerelles VoIP sont largement utilisées dans les réseaux d’agences où les sites ont besoin d’un accès analogique local et d’une téléphonie IP centralisée. Une agence peut avoir quelques équipements analogiques, des lignes PSTN locales et une connexion IP vers le siège. Plutôt que d’installer un PBX ancien complet, elle peut utiliser une passerelle pour rattacher les interfaces non IP restantes au système vocal central.

Les hôtels, campus, hôpitaux et environnements distribués profitent de ce modèle car il combine gestion centralisée et besoins locaux. Il permet aussi une modernisation progressive sur de nombreux sites sans imposer le même équipement partout.

Environnements industriels, transport et communications critiques

Les passerelles VoIP sont aussi courantes dans les usines, transports, tunnels, utilities, ports et infrastructures critiques où les systèmes de communication évoluent sur de longues durées. Ces sites peuvent utiliser des plateformes SIP de dispatching ou d’interphonie tout en conservant des téléphones analogiques d’urgence, une sonorisation héritée ou des liens numériques vers d’anciens services télécoms.

Dans ces environnements, la passerelle agit comme une couche de stabilité. Elle connecte les équipements terrain hérités à une dorsale IP moderne sans imposer un remplacement immédiat de tout le site. C’est très précieux lorsque la disponibilité, le déploiement progressif et les cycles de vie des équipements durcis rendent les mises à niveau plus complexes qu’un simple renouvellement bureautique.

Les passerelles VoIP sont utilisées pour la migration PBX, la conservation d’équipements analogiques, la téléphonie multisite et les environnements industriels ou critiques à long cycle de vie.

Avantages de l’utilisation d’une passerelle VoIP

Protection de l’investissement et modernisation progressive

Un avantage majeur d’une passerelle VoIP est la protection des investissements existants. Au lieu de supprimer immédiatement les anciens téléphones, équipements de trunks, PBX et accessoires, les organisations peuvent conserver des actifs fonctionnels tout en modernisant le réseau autour d’eux. Cela réduit souvent les dépenses d’investissement et évite des interruptions inutiles.

Elle permet aussi une migration plus réaliste. Les équipes peuvent mettre à niveau par étapes, tester la coexistence entre anciens et nouveaux systèmes, et remplacer les équipements selon les priorités métier plutôt que selon des échéances artificielles. Pour beaucoup d’organisations, cette approche progressive est plus pratique qu’un basculement unique.

Interopérabilité et flexibilité opérationnelle

Les passerelles VoIP donnent de la flexibilité dans la conception et l’exploitation des réseaux vocaux. Elles combinent ressources analogiques, numériques et IP, conservent un repli PSTN local, connectent des sites distants aux besoins différents et adaptent une plateforme vocale à plusieurs environnements terrain. Cette flexibilité est utile dans les réseaux multiconstructeurs et les sites où tous les services ne peuvent pas être standardisés au même rythme.

Sur le plan opérationnel, le réseau peut être conçu autour des besoins réels plutôt qu’autour d’une seule technologie d’interface. La passerelle devient le point d’adaptation qui donne plus de liberté d’architecture.

Pour beaucoup d’organisations, la plus grande valeur d’une passerelle VoIP n’est pas la nouveauté technique. C’est la liberté de moderniser les communications sans abandonner toutes les dépendances héritées en même temps.

Conclusion

Pourquoi les passerelles VoIP restent pertinentes

Une passerelle VoIP est un équipement d’interfonctionnement pratique qui relie les interfaces vocales héritées et les réseaux téléphoniques aux communications modernes basées sur IP. Elle traduit la signalisation, convertit les médias, prend en charge les interfaces analogiques et numériques, et aide les organisations à relier la téléphonie traditionnelle aux plateformes VoIP. Elle permet ainsi migration, interopérabilité et continuité de service dans des environnements mixtes.

Sa pertinence continue vient de la réalité plus que de la théorie. Beaucoup d’entreprises, de bâtiments publics et de sites industriels dépendent encore d’une combinaison de systèmes vocaux anciens et nouveaux. Une passerelle VoIP rend cette combinaison exploitable. Qu’il s’agisse de migration PBX, de maintien d’équipements analogiques, d’intégration d’agences ou de modernisation à long cycle de vie, la passerelle reste un outil essentiel pour amener la téléphonie héritée vers le monde IP.

FAQ

Quel est l’objectif principal d’une passerelle VoIP ?

L’objectif principal d’une passerelle VoIP est de connecter les interfaces et systèmes téléphoniques traditionnels à un réseau vocal basé sur IP. Elle le fait en traduisant la signalisation et les médias entre technologies vocales héritées et protocoles VoIP, afin que les appels puissent circuler entre les deux environnements.

Concrètement, cela peut signifier connecter des téléphones analogiques à une plateforme SIP, permettre à un IP PBX d’utiliser des trunks analogiques ou numériques, ou relier un ancien PBX à un réseau VoIP moderne pendant une migration.

Quelle est la différence entre une passerelle FXS et une passerelle FXO ?

Une passerelle FXS est généralement utilisée pour connecter des terminaux analogiques, tels que téléphones analogiques, fax ou combinés d’urgence, à un système VoIP. Une passerelle FXO sert plutôt à connecter des lignes téléphoniques analogiques ou des ports de trunk PBX à l’environnement VoIP.

La différence dépend de ce que le port doit regarder. Les ports FXS desservent des équipements de type abonné, tandis que les ports FXO se connectent côté ligne. Les deux peuvent coexister dans un même projet selon que le site intègre des terminaux, des trunks ou les deux.

Une passerelle VoIP peut-elle connecter un PBX hérité à un trunk SIP ?

Oui. C’est l’un des usages les plus courants. La passerelle peut être placée entre un PBX hérité et un service ou IP PBX basé sur SIP, en assurant la conversion entre l’interface de trunk héritée et la signalisation SIP ainsi que les médias RTP du côté IP.

Cela permet d’adopter des services opérateur plus récents ou des plateformes de voix IP tout en gardant le PBX hérité en fonctionnement pendant une transition progressive.

Où utilise-t-on couramment les passerelles VoIP ?

Les passerelles VoIP sont courantes dans la téléphonie d’entreprise, les agences, l’hôtellerie, la santé, les sites industriels, les infrastructures de transport et les réseaux de sécurité publique ou d’urgence. Elles sont particulièrement utiles lorsque des équipements analogiques ou numériques doivent coexister avec une plateforme vocale IP.

Les exemples typiques incluent le maintien de téléphones analogiques, l’intégration de lignes PSTN, la migration PBX, le support de fax, l’intégration de la sonorisation et l’interfonctionnement entre des équipements terrain de longue durée et un système SIP centralisé.
