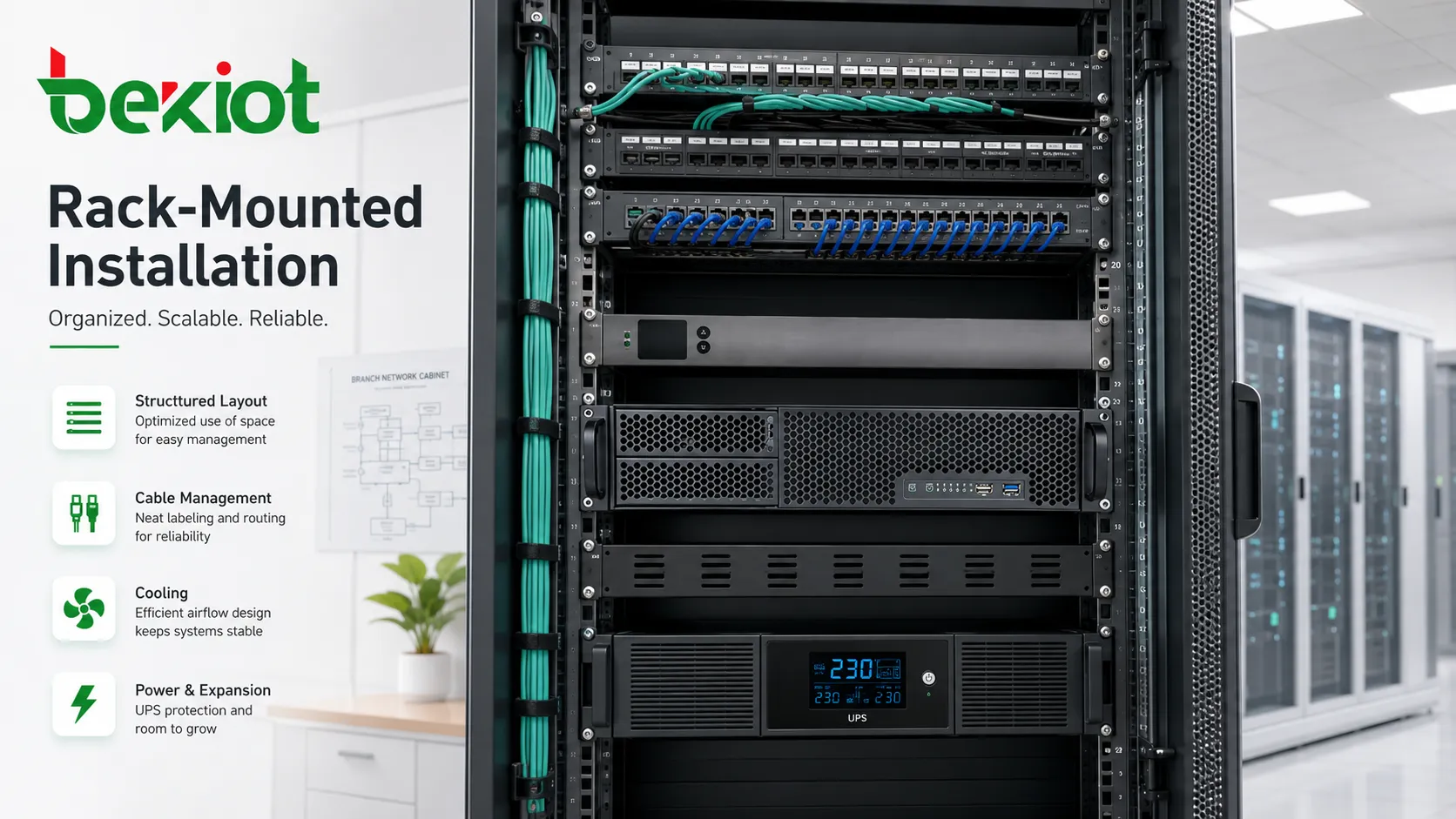

Une installation en rack est une méthode normalisée de déploiement d’équipements qui place les appareils dans des racks de serveurs, des baies réseau, des armoires télécoms, des armoires de contrôle, des racks audiovisuels ou des coffrets industriels. Les équipements sont généralement montés selon des dimensions standard en unités de rack, ce qui permet d’organiser plusieurs appareils verticalement dans une structure maîtrisée, facile à maintenir et peu encombrante.

Cette méthode est largement utilisée partout où de nombreux systèmes électroniques doivent être installés, alimentés, refroidis, câblés, surveillés et maintenus dans un même emplacement organisé. Elle est courante dans les centres de données, les salles informatiques d’entreprise, les centraux télécoms, les systèmes de diffusion, les salles de contrôle de sécurité, l’automatisation industrielle, les bâtiments intelligents, les infrastructures de transport, les laboratoires et les services publics.

Pourquoi le déploiement en baie normalisée s’est imposé

À mesure que les systèmes deviennent plus complexes, disposer les équipements au hasard sur des étagères, des bureaux ou des murs crée des problèmes de gestion. Les câbles deviennent difficiles à suivre, le flux d’air est irrégulier, le remplacement des équipements est plus compliqué et les opérations de maintenance deviennent plus risquées. La structure en rack résout ces difficultés en donnant aux appareils une organisation physique prévisible.

Le déploiement standard en rack aide aussi les équipes techniques à planifier l’espace, l’alimentation, le refroidissement, le cheminement des câbles, la mise à la terre, l’étiquetage et les extensions futures. Au lieu de considérer chaque appareil comme un élément isolé, le rack devient une unité d’infrastructure gérée.

Pour les organisations exploitant plusieurs sites, cette répétabilité est précieuse. Une baie réseau d’agence, une salle de données, un rack de vidéosurveillance ou une baie télécom peut suivre un modèle de disposition similaire, ce qui simplifie l’installation et le support dans différents lieux.

Valeurs essentielles selon les domaines

Efficacité de l’espace

Les racks exploitent verticalement l’espace des locaux techniques. Au lieu d’étaler les appareils sur des bureaux ou des étagères, les systèmes peuvent être empilés dans une empreinte compacte. C’est important dans les salles serveurs, locaux télécoms, salles de contrôle, abris mobiles, régies de diffusion et armoires techniques où la surface au sol est limitée.

Les unités de rack facilitent aussi la planification de capacité. Les équipes peuvent estimer le nombre d’unités disponibles, l’espace réservé aux futurs appareils et décider si les équipements lourds doivent être placés en bas pour améliorer la stabilité.

Accessibilité de maintenance

Un équipement correctement monté est plus facile à identifier, retirer, remplacer et inspecter. L’accès avant et arrière, les rails coulissants, les étiquettes de câbles, les étagères de rack et les panneaux de brassage permettent aux techniciens d’intervenir sans perturber les systèmes voisins.

Cela compte dans les environnements où l’arrêt de service coûte cher. Un appareil localisable et remplaçable rapidement réduit le temps de dépannage.

Gestion thermique

La disposition en rack permet de planifier le flux d’air. Beaucoup d’appareils sont conçus pour un refroidissement de l’avant vers l’arrière, tandis que d’autres exigent une circulation latérale ou de bas en haut. Le type de baie, les panneaux obturateurs, les tiroirs ventilés, les portes perforées et l’organisation des allées chaudes et froides influencent la température des équipements.

Une mauvaise planification thermique peut réduire la durée de vie, provoquer des arrêts inattendus et augmenter le bruit des ventilateurs. L’installation doit donc tenir compte de la chaleur dégagée et du chemin de l’air, pas seulement de l’encombrement physique.

Organisation du câblage

Le cheminement structuré des câbles est l’un des avantages les plus visibles. Panneaux de brassage, gestionnaires de câbles, plateaux fibre, organisateurs horizontaux et verticaux, attaches velcro et systèmes d’étiquetage évitent l’enchevêtrement.

Une bonne gestion des câbles améliore le dépannage, le flux d’air, la documentation et la fiabilité à long terme. Elle réduit aussi les déconnexions accidentelles pendant la maintenance.

Centres de données et infrastructure cloud

Les centres de données constituent l’un des domaines d’application les plus évidents. Serveurs, baies de stockage, commutateurs de haut de rack, pare-feu, répartiteurs de charge, appliances de sauvegarde, PDU, équipements KVM et capteurs de supervision sont couramment déployés dans des racks normalisés.

Dans cet environnement, le rack fait partie de l’architecture globale du centre de données. Densité électrique, capacité de refroidissement, charge au sol, direction du flux d’air, redondance, chemins de câbles, mise à la terre et supervision doivent être coordonnés.

Les fournisseurs de services cloud, centres de données d’entreprise, sites de colocation et salles serveurs privées utilisent les systèmes en rack parce qu’ils favorisent l’évolutivité. De nouvelles capacités de calcul, de stockage ou de réseau peuvent être ajoutées dans un format physique prévisible.

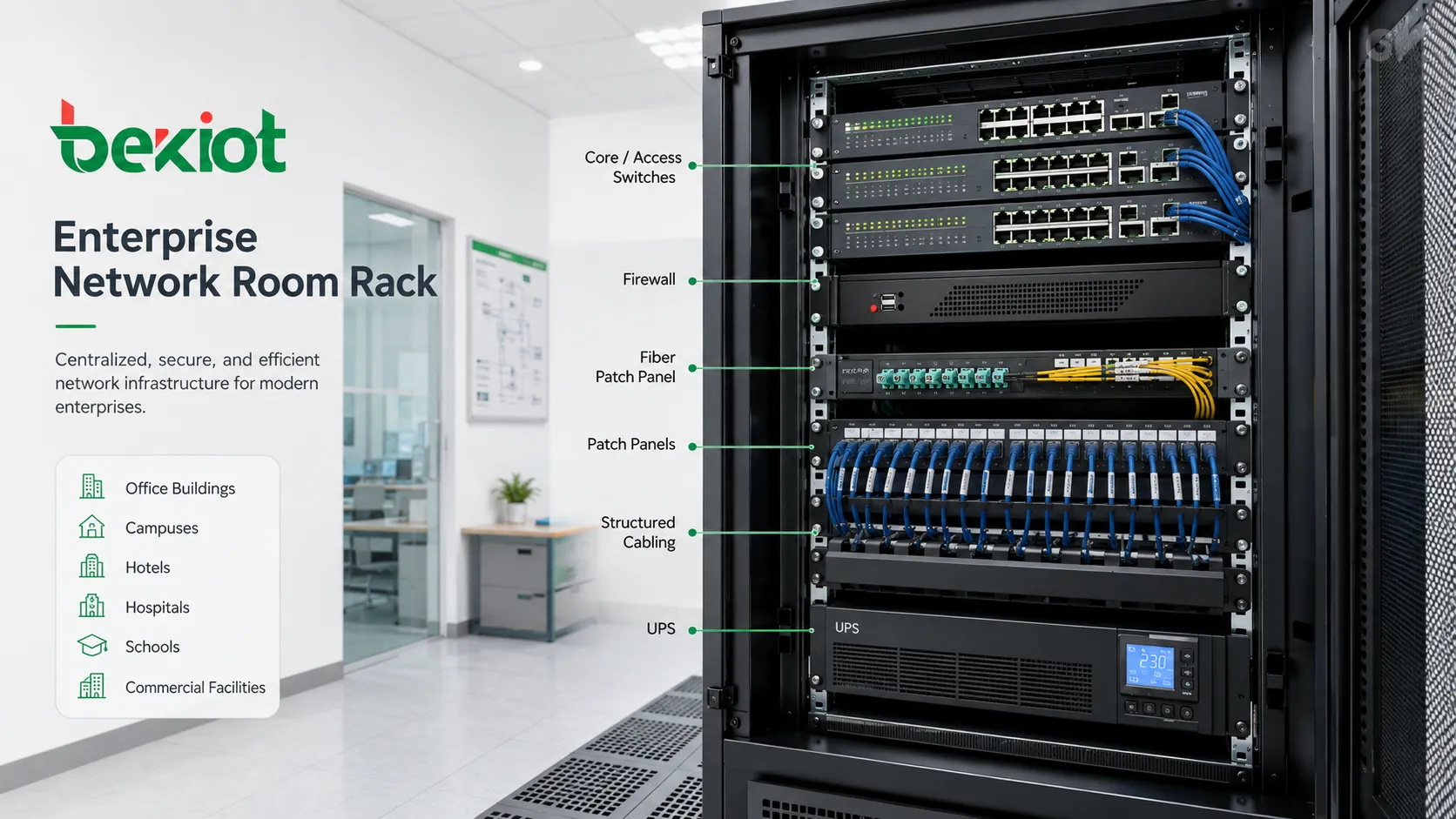

Salles réseau d’entreprise

Immeubles de bureaux, campus, hôtels, hôpitaux, écoles et bâtiments commerciaux utilisent souvent des baies rack pour les commutateurs, routeurs, pare-feu, contrôleurs Wi-Fi, panneaux de brassage, répartiteurs optiques, unités onduleur et câblage structuré.

Une baie de salle réseau bien conçue relie postes de travail, points d’accès, caméras IP, téléphones, imprimantes, panneaux de contrôle d’accès et systèmes du bâtiment. Si la baie est mal étiquetée ou trop remplie, même un simple changement de port peut devenir difficile.

Pour les équipes informatiques d’entreprise, la disposition du rack doit correspondre à la conception logique du réseau. Commutateurs cœur, commutateurs d’accès, panneaux de brassage, liaisons montantes, ports d’administration et connexions d’alimentation doivent être faciles à identifier.

Systèmes télécoms et de communication

Les environnements télécoms utilisent des racks pour les plateformes voix, les équipements de transmission, les routeurs, les équipements de transport optique, les passerelles média, les contrôleurs de bord de session, les équipements radio, la distribution d’énergie et les systèmes de terminaison de câbles. Ces installations peuvent se trouver dans des centraux, salles de stations de base, locaux télécoms d’entreprise, hôtels opérateurs et abris de communication.

Les systèmes de communication exigent souvent une haute disponibilité. Les racks peuvent intégrer des arrivées électriques redondantes, une alimentation DC secourue par batteries, des barres de terre, des protections contre les surtensions, des systèmes de ventilation et une supervision des alarmes. La disposition doit permettre un remplacement rapide et un repérage clair des câbles.

Comme les sites télécoms comportent souvent de nombreux raccordements cuivre, fibre et coaxiaux, l’organisation physique est critique. Une mauvaise gestion des câbles peut affecter la qualité du signal, la rapidité de maintenance et l’isolement des défauts.

Salles de contrôle de sécurité et de vidéosurveillance

Les systèmes de sécurité s’appuient souvent sur des racks centralisés. Enregistreurs vidéo, serveurs de gestion vidéo, baies de stockage, commutateurs PoE, serveurs de contrôle d’accès, contrôleurs d’alarme, matrices, claviers de commande et équipements réseau de surveillance peuvent tous être installés en rack.

Dans une salle de contrôle, le rack n’est pas une simple armoire de rangement. Il soutient l’enregistrement continu, la réponse aux alarmes, la distribution vidéo et la supervision du système. L’alimentation de secours et le refroidissement sont essentiels, car ces équipements peuvent fonctionner 24 h/24 et 7 j/7.

L’organisation du rack aide aussi pendant les incidents. Opérateurs et techniciens doivent identifier rapidement quel enregistreur, commutateur ou contrôleur correspond à une caméra, une porte, une zone ou un bâtiment précis.

Automatisation industrielle et installations de service public

Usines, postes électriques, stations de traitement de l’eau, sites pétroliers et gaziers, dépôts de transport, mines, centres logistiques et centrales électriques peuvent utiliser des systèmes en rack pour PC industriels, passerelles de communication PLC, serveurs SCADA, commutateurs réseau, serveurs série, historiques de données, convertisseurs de protocole et systèmes de surveillance.

Les racks industriels subissent souvent des conditions plus dures que les racks de bureau. Poussière, vibrations, chaleur, bruit électrique, humidité et accès limité peuvent influencer la conception. Les enveloppes peuvent nécessiter une meilleure étanchéité, filtration, mise à la terre, liaison équipotentielle et protection contre les surtensions.

Dans les environnements de procédé, le rack peut soutenir le contrôle, la supervision, les rapports et la communication liée à la sécurité. Les procédures de maintenance doivent donc être planifiées avec soin pour éviter de perturber la production ou les équipements de terrain.

Systèmes audio, vidéo et diffusion

Stations de diffusion, centres de conférence, studios, amphithéâtres, centres de commandement, théâtres et régies AV utilisent des racks pour mélangeurs vidéo, processeurs audio, amplificateurs, matrices de routage, encodeurs, décodeurs, systèmes d’enregistrement, serveurs média, équipements de conférence et convertisseurs de signal.

Les racks AV demandent une séparation soignée des câbles. Câbles d’alimentation, câbles haut-parleurs, lignes audio, câbles vidéo, lignes réseau et câblage de contrôle peuvent devoir suivre des chemins différents pour éviter bruit, interférences et confusion de maintenance.

Le refroidissement est également important, car amplificateurs, processeurs et équipements vidéo peuvent produire beaucoup de chaleur dans du mobilier fermé ou des salles de contrôle.

Transport et infrastructure publique

Gares ferroviaires, métros, aéroports, ports, tunnels, autoroutes, centres de contrôle du trafic et terminaux de bus déploient souvent des systèmes en rack pour la communication, la vidéosurveillance, l’information voyageurs, la sonorisation, le soutien à la signalisation, la commutation réseau et le contrôle d’urgence.

Ces environnements exigent une exploitation fiable sur des sites répartis. Les locaux techniques peuvent se trouver dans des arrière-salles de station, armoires routières, locaux techniques de tunnel, salles d’équipement de quai ou centres de commandement.

La conception doit tenir compte de l’accessibilité, de la protection environnementale, de l’alimentation de secours, de l’entrée des câbles, de la mise à la terre, de la supervision à distance et d’une maintenance rapide pendant des fenêtres d’intervention limitées.

Environnements de santé, de laboratoire et de recherche

Hôpitaux et laboratoires utilisent des racks pour serveurs d’imagerie, stockage de données, équipements réseau, systèmes d’information de laboratoire, serveurs de supervision, passerelles d’équipements médicaux, grappes de calcul de recherche et plateformes de données sécurisées.

Ces environnements exigent souvent un accès contrôlé, un câblage propre, la protection des données, une alimentation de secours fiable et un étiquetage clair. En santé, une indisponibilité peut affecter le flux clinique, les dossiers patients, la disponibilité de l’imagerie ou la coordination des services.

Les environnements de recherche peuvent utiliser les racks pour le calcul haute performance, les équipements de test, l’instrumentation, les systèmes RF, l’acquisition de données et les plateformes de mesure. La flexibilité est importante, car les configurations de laboratoire peuvent changer fréquemment.

Bâtiments intelligents et gestion des installations

Les bâtiments modernes peuvent inclure de nombreux systèmes connectés : contrôle CVC, éclairage, gestion de l’énergie, contrôle d’accès, interfaces d’alarme incendie, ascenseurs, vidéosurveillance, stationnement, systèmes visiteurs et serveurs d’automatisation du bâtiment.

Les baies rack permettent de centraliser ces systèmes dans les locaux techniques. La maintenance s’en trouve améliorée, car les techniciens accèdent aux composants réseau, contrôle, serveur et alimentation dans un même lieu structuré.

Les équipes de maintenance des bâtiments doivent documenter les racks de contrôle. Une baie mal documentée peut ralentir les interventions lorsqu’un défaut apparaît sur un système du bâtiment.

Facteurs de conception avant installation

Taille et profondeur du rack

La baie choisie doit correspondre à la profondeur des appareils, au type de rails, au rayon de courbure des câbles, au besoin d’accès arrière et aux extensions futures. Un rack trop peu profond peut forcer les câbles à se plier fortement ou bloquer les portes arrière.

La hauteur du rack doit aussi prévoir de l’espace pour les gestionnaires de câbles, panneaux obturateurs, PDU, étagères et futurs équipements.

Poids et charge au sol

Serveurs, batteries d’onduleur, baies de stockage et équipements d’alimentation peuvent être lourds. Les appareils lourds doivent être montés bas pour améliorer la stabilité. Le sol doit supporter le poids total chargé.

Dans les centres de données à plancher technique, zones sismiques, abris mobiles ou locaux techniques en étage, les exigences structurelles doivent être vérifiées avant l’installation.

Distribution électrique

Les racks demandent une distribution d’énergie planifiée. PDU, arrivées redondantes, capacité des circuits, mise à la terre, prise en charge par onduleur et cheminement des câbles d’alimentation doivent être définis avant l’installation des appareils.

Les multiprises surchargées et rallonges non gérées sont dangereuses et ne doivent pas remplacer une conception d’alimentation adaptée au rack.

Chemin de refroidissement

Le flux d’air doit correspondre à la conception des équipements. Mélanger dans une même baie des appareils ayant des directions d’air différentes peut créer des points chauds. Les panneaux obturateurs évitent la recirculation d’air chaud.

La surveillance de température est utile dans les racks qui soutiennent des systèmes critiques ou des charges à forte densité.

Étiquetage et documentation

Chaque appareil, câble, port, alimentation et connexion de brassage doit être étiqueté. La documentation doit inclure plans d’élévation, adresses IP, plans de ports, identifiants de câbles, informations de circuits et contacts de maintenance.

Une bonne documentation transforme un rack qui ressemble à un amas de matériel en un actif d’infrastructure gérable.

Problèmes courants des installations mal planifiées

La surdensité est un problème fréquent. Lorsque trop d’appareils sont ajoutés sans planification, le flux d’air, l’accès aux câbles et l’espace de service disparaissent. Les techniciens peuvent devoir retirer des équipements non concernés pour atteindre un seul câble.

Un autre problème est la qualité d’alimentation mélangée. Serveurs sensibles, commutateurs réseau, équipements AV et contrôleurs industriels peuvent partager l’alimentation avec des charges inadaptées, ce qui accroît le risque de chute de tension, de bruit ou d’arrêt inattendu.

L’encombrement des câbles est aussi fréquent. Faisceaux trop serrés, cordons non étiquetés et courbures vives compliquent le dépannage et peuvent créer des problèmes de signal, surtout pour la fibre et les liaisons cuivre haut débit.

Enfin, beaucoup de racks manquent de planification de cycle de vie. Des appareils sont ajoutés au fil des années, mais les vieux câbles, équipements retirés, panneaux inutilisés et adaptateurs oubliés restent en place. Des audits réguliers sont nécessaires.

Une installation en rack réussit lorsque la disposition physique, l’alimentation, le refroidissement, le câblage, l’étiquetage et l’accès de maintenance sont planifiés ensemble, au lieu d’être traités séparément.

Pratiques d’exploitation et de maintenance

Les inspections régulières doivent vérifier la température, l’état des ventilateurs, la poussière, la traction sur les câbles, les vis desserrées, les câbles inutilisés, la charge électrique, les alarmes d’onduleur, les voyants de liaison et les indicateurs d’état. Ces contrôles simples évitent des pannes plus graves.

Le contrôle d’accès doit être envisagé. Les racks peuvent contenir des systèmes critiques, des identifiants, des supports de stockage et des points d’accès réseau. Portes, serrures, surveillance et contrôle des visiteurs peuvent être nécessaires selon l’environnement.

La gestion des changements est importante. Chaque nouveau câble, appareil, changement de brassage ou modification électrique doit être enregistré. Les changements non documentés sont l’une des principales causes de retards de dépannage.

Il faut préserver autant que possible de l’espace libre dans le rack. Une baie totalement pleine ne laisse aucune place pour un remplacement d’urgence, une extension, un équipement de test temporaire ou une reprise de câblage.

Questions fréquentes

Que signifie 1U dans une installation en rack ?

1U est une unité de mesure de rack égale à 1,75 pouce d’espace vertical. Les appareils peuvent être décrits comme 1U, 2U, 4U ou d’autres tailles selon leur hauteur.

Peut-on installer du matériel de bureau ordinaire dans un rack ?

Oui, mais cela exige généralement des étagères de rack ou des kits de montage spéciaux. Les appareils non conçus pour le flux d’air d’un rack demandent une attention supplémentaire au refroidissement et à l’accès aux câbles.

Pourquoi utilise-t-on des panneaux obturateurs dans les racks ?

Les panneaux obturateurs ferment les espaces frontaux inutilisés et empêchent l’air chaud de revenir vers les zones d’aspiration des équipements, ce qui améliore l’efficacité du refroidissement.

Les équipements lourds doivent-ils être montés en haut ou en bas ?

Les équipements lourds doivent généralement être installés dans la partie inférieure du rack afin d’améliorer la stabilité et de réduire le risque de basculement pendant l’installation ou la maintenance.

Que faut-il vérifier avant d’ajouter un nouvel équipement à un rack existant ?

Vérifiez l’espace disponible, la profondeur, la capacité de charge, la capacité électrique, le refroidissement, les chemins de câbles, la mise à la terre, les ports réseau, la charge de l’onduleur et la nécessité de mettre la documentation à jour.
