Découvrez comment connecter une caméra à la passerelle SIP BK-DAB-PA2S pour les appels vidéo, y compris les modes de connexion locaux et externes, la configuration matérielle, l‘authentification et les étapes de configur
La passerelle SIP BK-DAB-PA2S peut fonctionner avec une caméra pour prendre en charge les appels vidéo et d'autres fonctions de communication visuelle. Selon la méthode d'installation, la caméra peut être connectée en mode local ou en mode externe. Cet article explique comment réaliser la connexion matérielle et la configuration web pour les deux options.
Passerelle SIP BK-DAB-PA2S
① Une passerelle SIP BK-DAB-PA2S, un commutateur PoE (ou alimentation DC) et une caméra Hikvision. Connectez les appareils au même commutateur.
② Un PC de configuration connecté au même commutateur, assurant la communication réseau entre le PC et l'appareil.
③ Un BK-DAB-PA2S-KIT connecté au terminal.

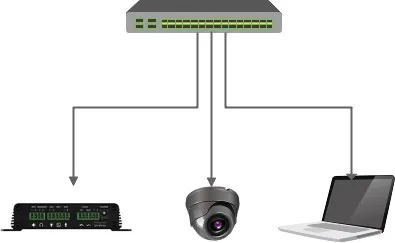

Connectez l'appareil au commutateur, et connectez le PC au même commutateur afin que le PC et l'appareil puissent communiquer sur le même réseau. Voir Figure 1.
Figure 1
Connectez le BK-DAB-PA2S-KIT à l'appareil

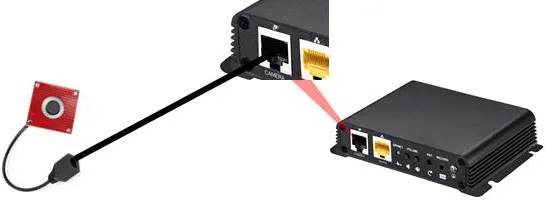

Utilisez un câble Ethernet pour connecter le BK-DAB-PA2S-KIT au port CAMERA de la passerelle SIP PA2, comme illustré à la Figure 2.
Figure 2
Réglez la caméra en mode local
① Après avoir obtenu l'adresse IP de l'appareil, connectez-vous à l'interface web et allez dans Paramètres de l'interphone - Paramètres vidéo. Modifiez le type de connexion de la caméra à Local. L'appareil redémarrera automatiquement.

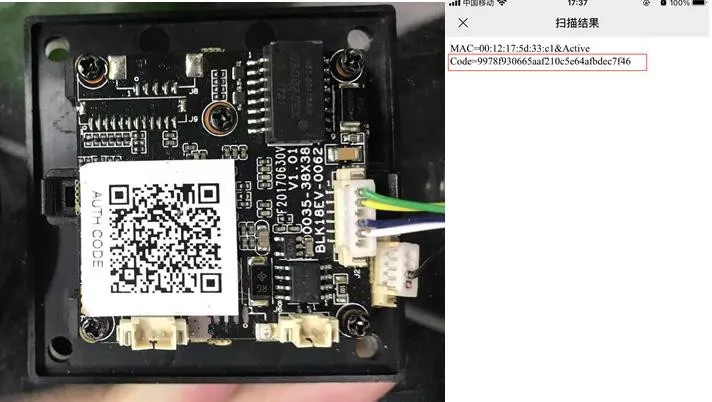

② Un code QR se trouve au dos de la passerelle SIP BK-DAB-PA2S. Scannez-le avec WeChat pour obtenir le code d'authentification, comme illustré à la Figure 3.

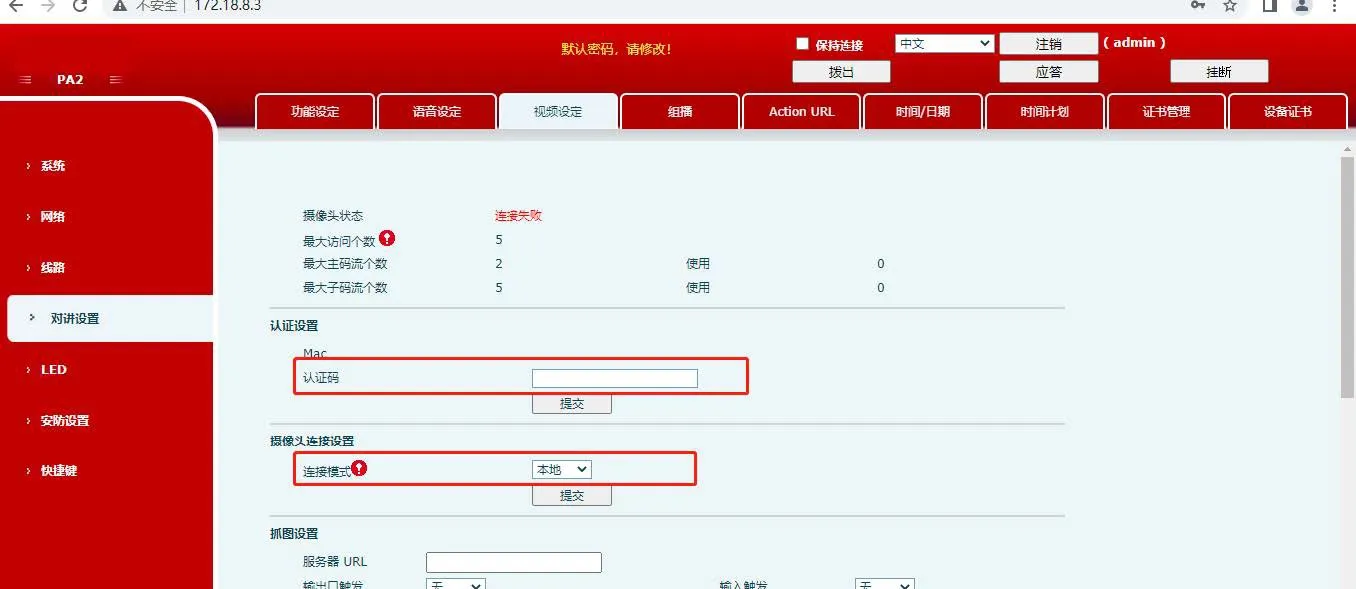

③ Dans la page Paramètres de l'interphone - Paramètres vidéo, entrez le code d'authentification sous Paramètres d'authentification. Voir la Figure 4 pour l'exemple de configuration.
Figure 3
Figure 4
① Après avoir obtenu l'adresse IP de l'appareil, connectez-vous à l'interface web et ouvrez Paramètres de l'interphone - Paramètres vidéo. Modifiez le type de connexion de la caméra à Externe. L'appareil redémarrera automatiquement.
② Après le redémarrage, revenez à Paramètres de l'interphone - Paramètres vidéo et entrez les détails de la caméra externe, y compris l'adresse IP, le nom d'utilisateur, le mot de passe, le numéro de port et la marque de la caméra.

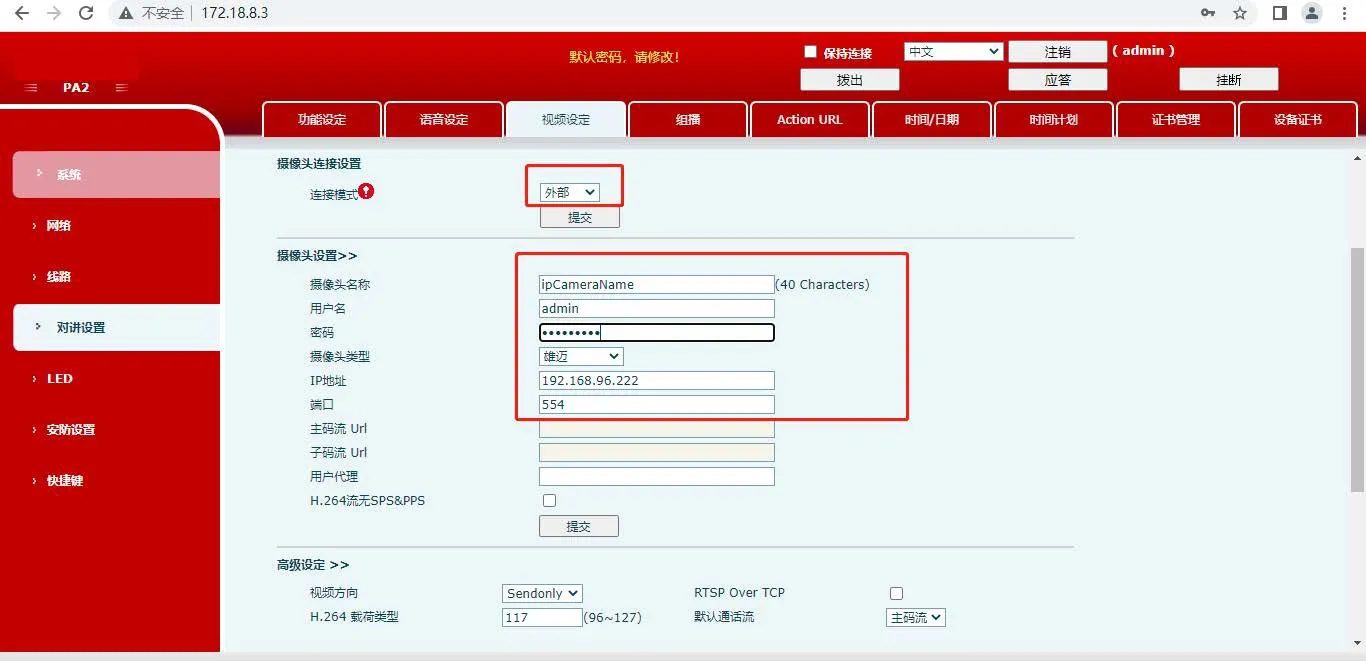

L'exemple de configuration est illustré à la Figure 5.
