Apprenez à connecter les interphones Becke à un amplificateur externe ou à un haut-parleur alimenté, avec des conseils de câblage spécifiques au modèle pour les interphones Bi12, SOS et les radiomesseurs de la série BK-D
Dans certains environnements d'application, le haut-parleur intégré d'un interphone peut ne pas fournir un volume suffisant pour le site. Dans ces cas, un amplificateur externe ou un haut-parleur amplifié peut être ajouté. Étant donné que les points de câblage varient selon le modèle, ce guide explique comment connecter différents dispositifs d'interphone à un amplificateur externe ou à un haut-parleur amplifié.
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. Un dispositif d'interphone Becke (BHP-S0S16V est utilisé comme exemple dans ce document), un commutateur PoE ou une alimentation DC, et un haut-parleur amplifié. Connectez le dispositif au commutateur.
2. Un PC pour la configuration et les tests. Connectez le PC au même commutateur et assurez-vous que le PC et le dispositif peuvent communiquer via le réseau.

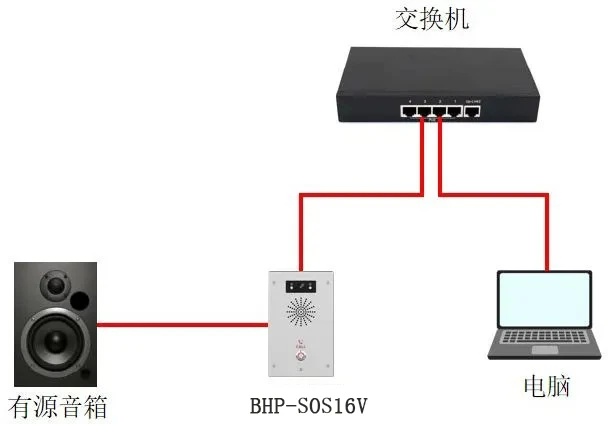

Connectez le BHP-S0S16V au commutateur et connectez le PC au même commutateur. Assurez-vous que le réseau entre le PC et le dispositif est accessible. Un exemple de connexion typique est montré à la Figure 1.
Figure 1. Schéma de connexion du dispositif et du PC
Différents modèles d'interphone utilisent différents points de câblage pour les haut-parleurs amplifiés externes. Les sections suivantes expliquent la méthode de connexion pour chaque groupe de modèles.

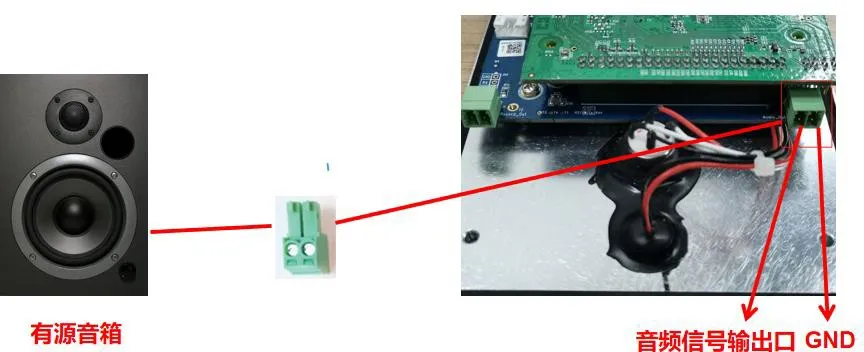

Pour le Bi12, utilisez l'interface Audio_out pour connecter un haut-parleur amplifié, comme indiqué à la Figure 2. La borne de gauche est la sortie du signal audio, qui doit être connectée au fil d'entrée audio du haut-parleur amplifié via le bornier. La borne de droite est GND, qui doit être connectée à la borne de terre commune du haut-parleur amplifié.
Figure 2. Connexion du Bi12 à un haut-parleur amplifié
Pour le BHP-S0S16V, utilisez l'interface Line out pour connecter un haut-parleur amplifié, comme indiqué à la Figure 3. La borne de droite est la sortie audio et doit être connectée au fil d'entrée audio du haut-parleur amplifié. La borne de gauche est GND et doit être connectée à la borne de terre commune du haut-parleur amplifié.

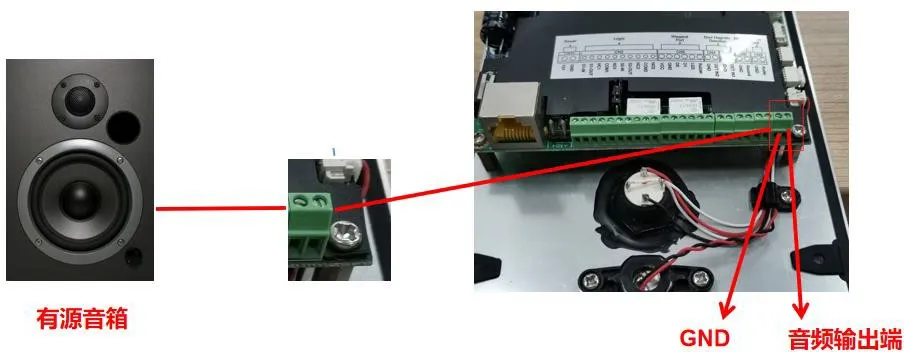

Figure 3. Référence de câblage du haut-parleur amplifié pour BHP-S0S16V

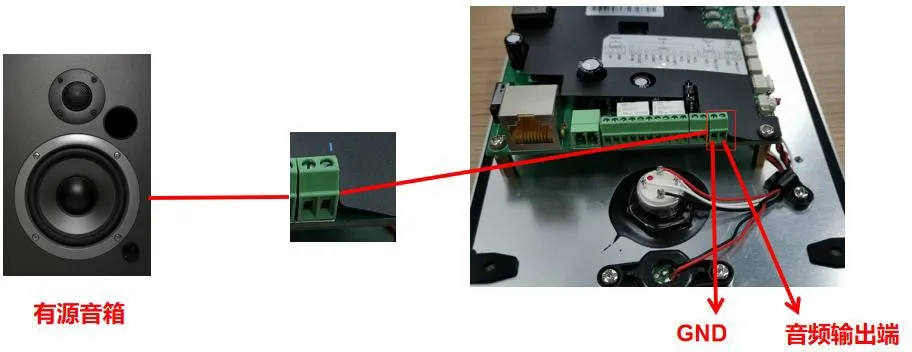

Une référence de câblage supplémentaire du BHP-S0S16V est montrée à la Figure 4.
Figure 4. Référence de câblage supplémentaire du haut-parleur amplifié pour BHP-S0S16V

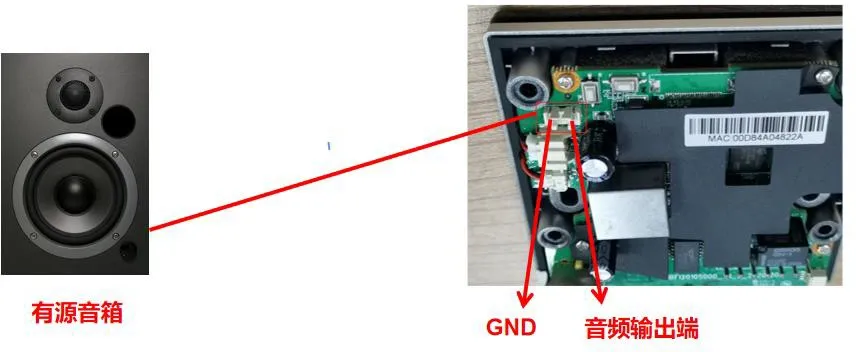

Pour les séries BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V et BHP-SOS11V2, la position de câblage du haut-parleur amplifié est montrée à la Figure 5. L'i10SV est utilisé ici comme exemple. La borne de droite est la sortie audio et doit être connectée au fil d'entrée audio du haut-parleur amplifié. La borne de gauche est GND et doit être connectée à la borne de terre commune du haut-parleur amplifié. La Figure 6 peut également être utilisée comme référence de câblage en gros plan.
Figure 5. Connexion de l'i10SV à un haut-parleur amplifié

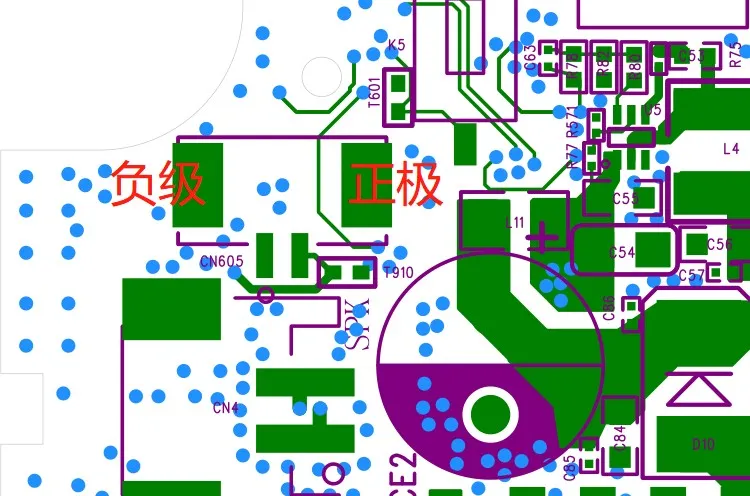

Figure 6. Vue en gros plan du port de sortie audio du BHP-SOS10V

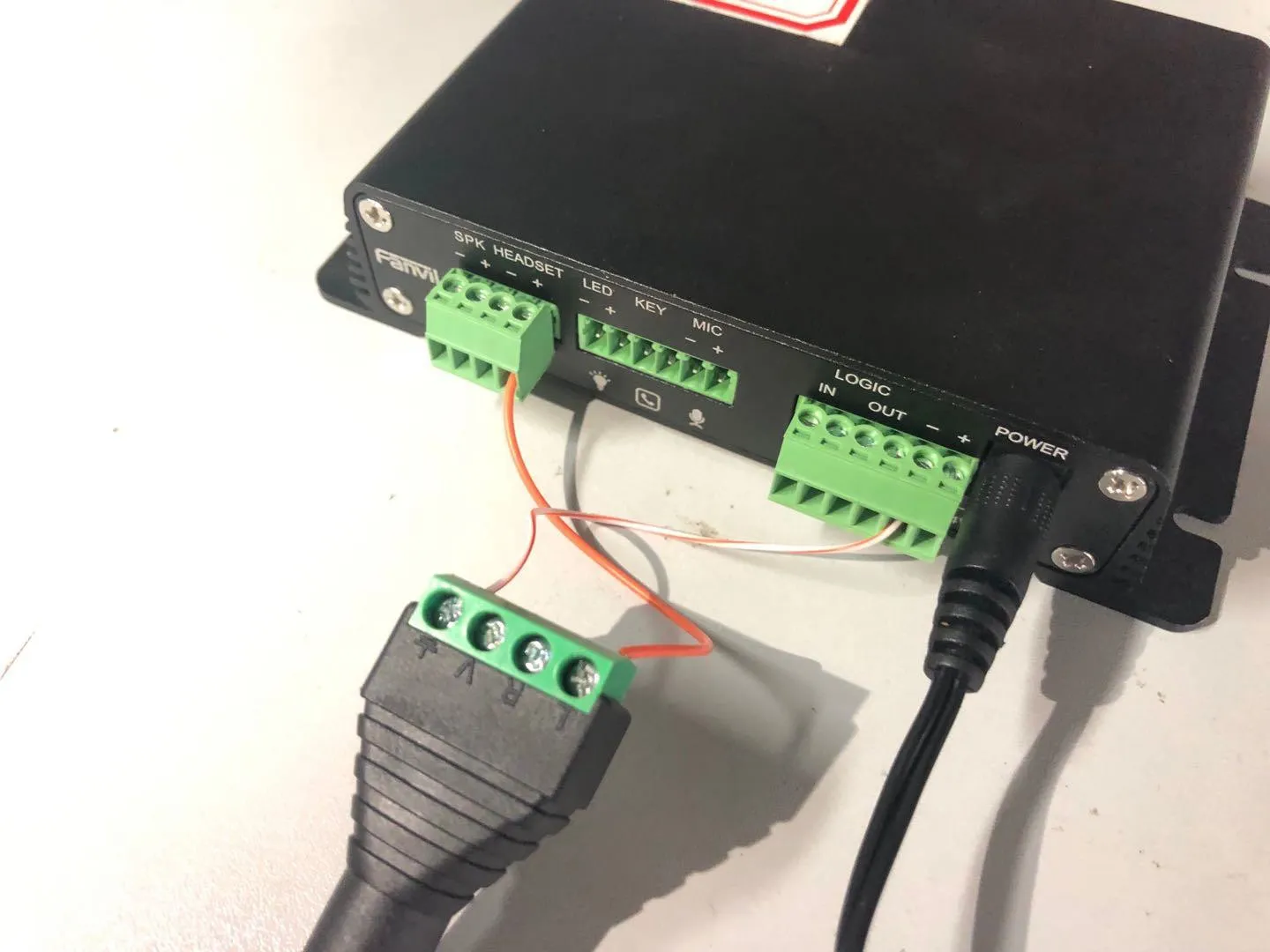

Pour le BK-DAB-PA2, la position de câblage pour un haut-parleur amplifié est montrée à la Figure 7. L'interface HEADSET est utilisée comme sortie du signal audio du haut-parleur.
La sortie HEADSET est différentielle. Si le dispositif connecté utilise une entrée différentielle, connectez HEADSET+, HEADSET- et la terre d'alimentation GND (POWER-). Si le dispositif connecté utilise une entrée asymétrique, connectez HEADSET+ et la terre d'alimentation GND (POWER-).
Figure 7. Connexion du BK-DAB-PA2 à un haut-parleur amplifié

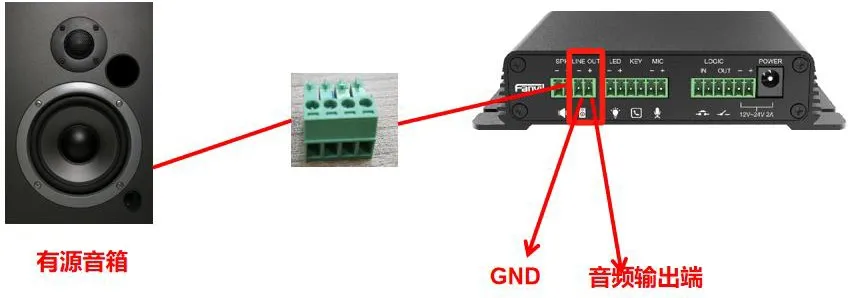

Pour le BK-DAB-PA2S, utilisez l'interface Line out pour connecter un haut-parleur amplifié, comme indiqué à la Figure 8. La borne de droite est la sortie du signal audio et doit être connectée au fil d'entrée audio du haut-parleur amplifié via le bornier. La borne de gauche est GND et doit être connectée à la borne de terre commune du haut-parleur amplifié.
Figure 8. Connexion du BK-DAB-PA2S à un haut-parleur amplifié

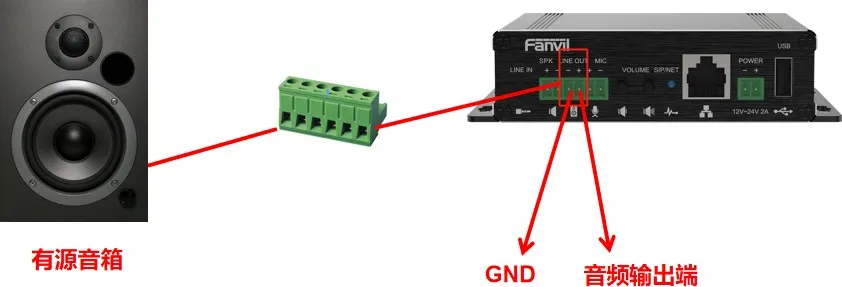

Pour le BK-DAB-PA3, utilisez l'interface Line out pour connecter un haut-parleur amplifié, comme indiqué à la Figure 9. La sortie du signal audio doit être connectée au fil d'entrée audio du haut-parleur amplifié via le bornier, et GND doit être connectée à la borne de terre commune du haut-parleur amplifié.
Figure 9. Connexion du BK-DAB-PA3 à un haut-parleur amplifié
