Ce guide explique comment contrôler la sortie audio d‘un amplificateur externe sur les interphones SIP industriels à l‘aide des modes Sortie audio / Sortie ligne et de déclenchement de relais avec un câblage complet et d
Lorsque des dispositifs industriels sont connectés à un amplificateur externe, vous pouvez contrôler si l'audio est envoyé à l'amplificateur en fonction du scénario d'application. Pendant les appels normaux, l'amplificateur doit être ÉTEINT et seul le haut-parleur intégré doit être utilisé. Pendant les annonces ou les urgences, l'amplificateur doit être activé. Ce document décrit deux méthodes de contrôle pour différents modèles de dispositifs.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① Un dispositif pris en charge (BHP‑SOS16V comme exemple), commutateur PoE (ou alimentation DC), un amplificateur, un haut-parleur. Connectez l'amplificateur au dispositif et le haut-parleur à l'amplificateur. Connectez le dispositif au commutateur.
② Un ordinateur de débogage connecté au même commutateur pour garantir la connectivité réseau.
Connectez le BHP‑SOS16V et l'ordinateur au même commutateur. Le schéma de connexion est présenté à la Figure 1.

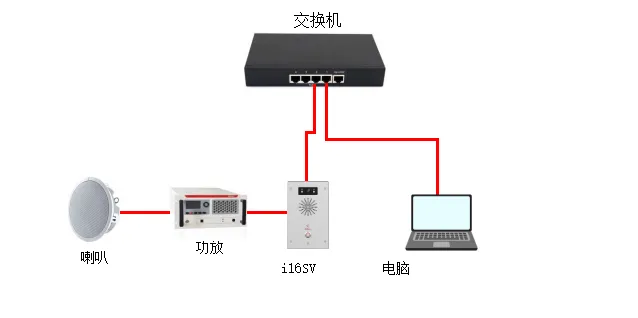

Figure 1 Schéma de connexion du dispositif et de l'ordinateur
La sortie de l'amplificateur peut être contrôlée soit en activant l'interface de sortie audio, soit en utilisant un relais pour allumer/éteindre l'amplificateur. Les deux méthodes sont expliquées ci-dessous.
Cette méthode s'applique à : séries BHP‑SOS10, BHP‑SOS11, BHP‑SOS16, BK‑ROIP‑PA2, PA2S, PA3.
Remarque : BK‑ROIP‑PA2/PA2S utilisent l'interface Headset ; PA3 utilise Line Out. Les séries i10/i11 nécessitent un câblage personnalisé 2 broches MX1.25.
Configurez via l'interface Web :
(1) Connectez-vous à l'interface Web (nom d'utilisateur/mot de passe par défaut : admin).
(2) Allez dans Paramètres de l'interphone → Paramètres des médias → Paramètres des médias.
Réglez Activer le haut-parleur externe sur Mains libres et ligne de sortie.
Réglez État de déclenchement de la ligne de sortie sur Destinataire de l'interphone.
Descriptions des paramètres :
Mains libres et ligne de sortie : Active à la fois l'audio mains libres et la sortie ligne.
État de déclenchement de la ligne de sortie :
Sonnerie : Déclencher pendant la sonnerie
Appelant (Parle) : Déclencher lors d'appels émis
Destinataire SIP (Parle) : Déclencher lors de la réception d'appels SIP
Destinataire Multicast : Déclencher lors de la réception d'un multicast
Destinataire de l'interphone : Déclencher lors de la réception d'appels d'interphone

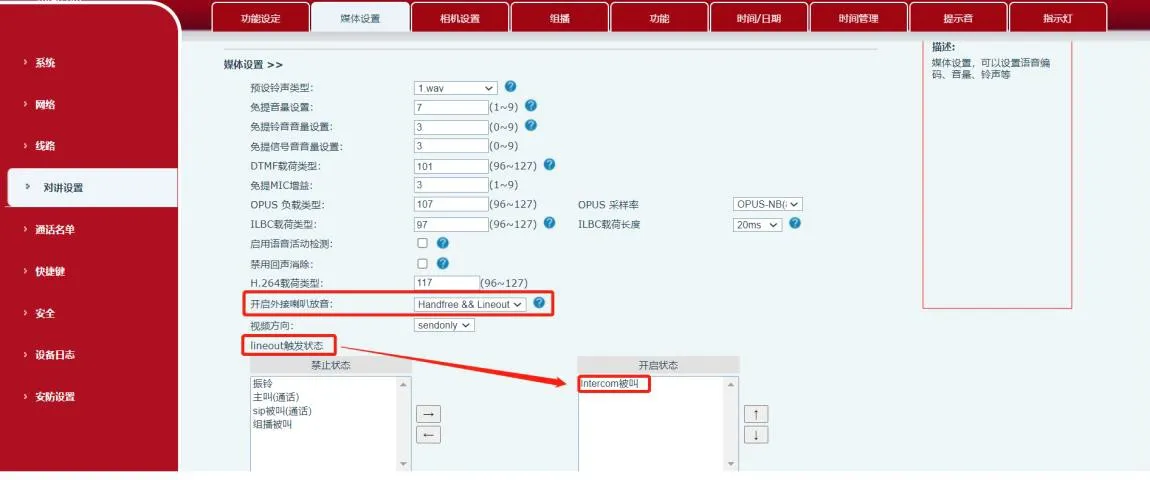

Figure 2 Schéma de contrôle de la sortie audio
Cette méthode s'applique à tous les modèles listés, y compris BHP‑SOS12. (1) Spécifications du port de sortie
| Modèle | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| Ports de sortie | 2 | 2 | 1 | 1 |
| Calibre | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) Câblage de l'amplificateur (exemple de contact sec)

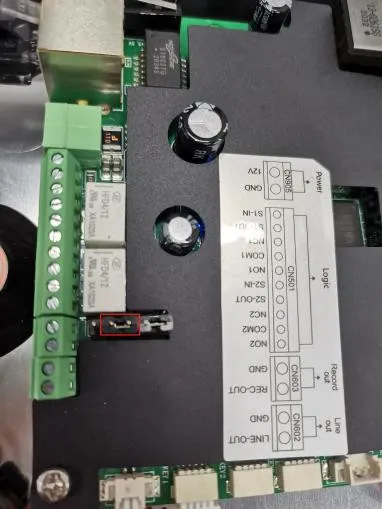

① Pour le mode alimentation externe du BHP‑SOS16V : connectez les broches 2‑3 de JP1, laissez les broches 1 et 4 flottantes, comme indiqué à la Figure 3.
Figure 3 Schéma de connexion du cavalier
② Câblage :
- Positif d'alimentation → Positif de l'amplificateur
- Négatif d'alimentation → COM du dispositif
- Négatif de l'amplificateur → NC du dispositif

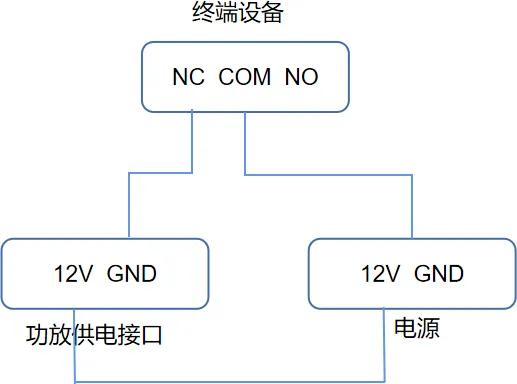

Figure 4 Schéma de câblage de l'amplificateur
③ Câblage audio :
- Audio gauche de l'amplificateur → Sortie audio + du dispositif
- GND de l'amplificateur → GND du dispositif

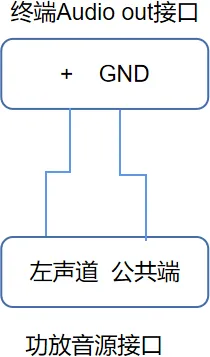

Figure 5 Câblage d'entrée audio
(3) Configuration du port de sortie
① Allez dans Paramètres de sécurité → Paramètres du port de sortie.
② Cochez Port de sortie 1 (ou 2).
③ Cochez Déclencher par état d'appel et activez Destinataire de l'interphone.

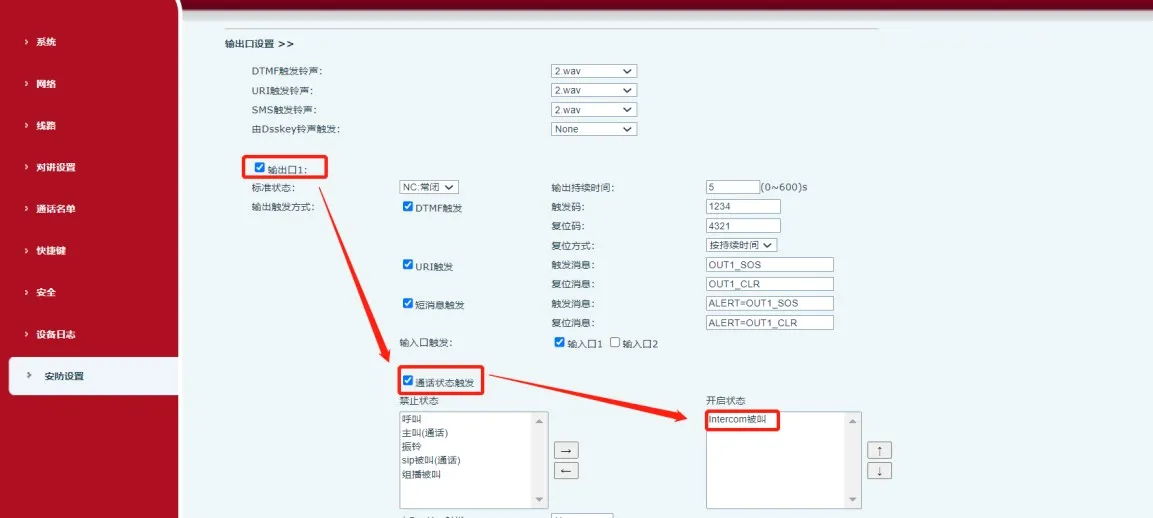

Figure 6 Configuration du port de sortie
Lorsque le dispositif reçoit un événement Destinataire de l'interphone, COM et NC se ferment, allumant l'amplificateur.
