Ce guide explique comment configurer la numérotation abrégée à l‘aide de boutons externes connectés au port d‘entrée des appareils d‘interphone de la série BHP-SOS. Il couvre les modèles pris en charge, les connexions de
Lorsque les boutons intégrés des dispositifs d'interphone sont insuffisants ou que des fonctions spéciales sont nécessaires, des boutons externes peuvent être utilisés pour l'extension des fonctions. Ce document fournit des instructions détaillées sur la connexion de boutons externes aux dispositifs d'interphone pour la fonction de numérotation abrégée.
BHP-SOS10, BHP-SOS10V, BHP-SOS10D, BHP-SOS11, BHP-SOS11V, BHP-SOS16V.
① Un de nos dispositifs de la série BHP-SOS10 (en utilisant le BHP-SOS10 comme exemple), un commutateur PoE (ou alimentation DC). Connectez le dispositif au commutateur.
② Un ordinateur de débogage connecté au même commutateur pour assurer la connectivité réseau entre l'ordinateur et le dispositif.
Connectez le BHP-SOS10 au commutateur, et connectez l'ordinateur au même commutateur pour assurer la communication réseau entre l'ordinateur et le dispositif. Le schéma de connexion est présenté dans la Figure 1.

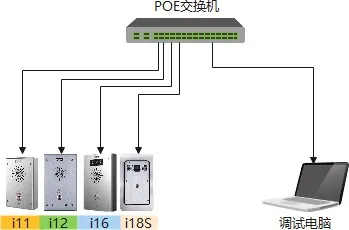

Figure 1 Schéma de connexion du dispositif et de l'ordinateur
Pour mettre en œuvre la numérotation abrégée via le port d'entrée, vous devez connecter un bouton au port d'entrée et configurer les paramètres sur l'interface web du dispositif. Cette section fournit des instructions détaillées pour la configuration.
Connexion du bouton externe : Utilisez un bloc de bornes sur le port d'entrée du dispositif et connectez le bouton à la borne du port d'entrée correspondant, comme indiqué dans la Figure 2 (en utilisant i10 comme exemple) :

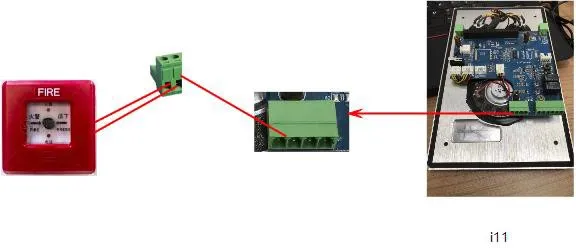

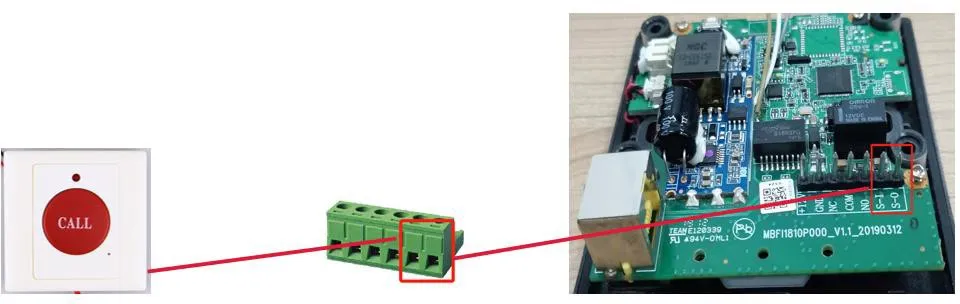

Figure 2 Schéma de connexion du bouton externe
Après avoir connecté le bouton, vous devez configurer les paramètres sur l'interface web du dispositif. Les étapes de configuration détaillées sont les suivantes :
(1) Connexion au dispositif : Saisissez l'adresse IP du dispositif dans un navigateur, puis saisissez le nom d'utilisateur et le mot de passe pour vous connecter (le nom d'utilisateur et le mot de passe par défaut sont admin) ;
(2) Après connexion, naviguez jusqu'à Raccourcis -- Paramètres des raccourcis et configurez comme indiqué dans la Figure 3 ;
① Type : Sélectionner Touche mémoire ;
② Nom : Personnaliser ;
③ Valeur : Saisissez l'adresse IP du pair ou le compte SIP (l'adresse IP est utilisée comme exemple ici) ;
④ Sous-type : Sélectionner Numérotation abrégée ;

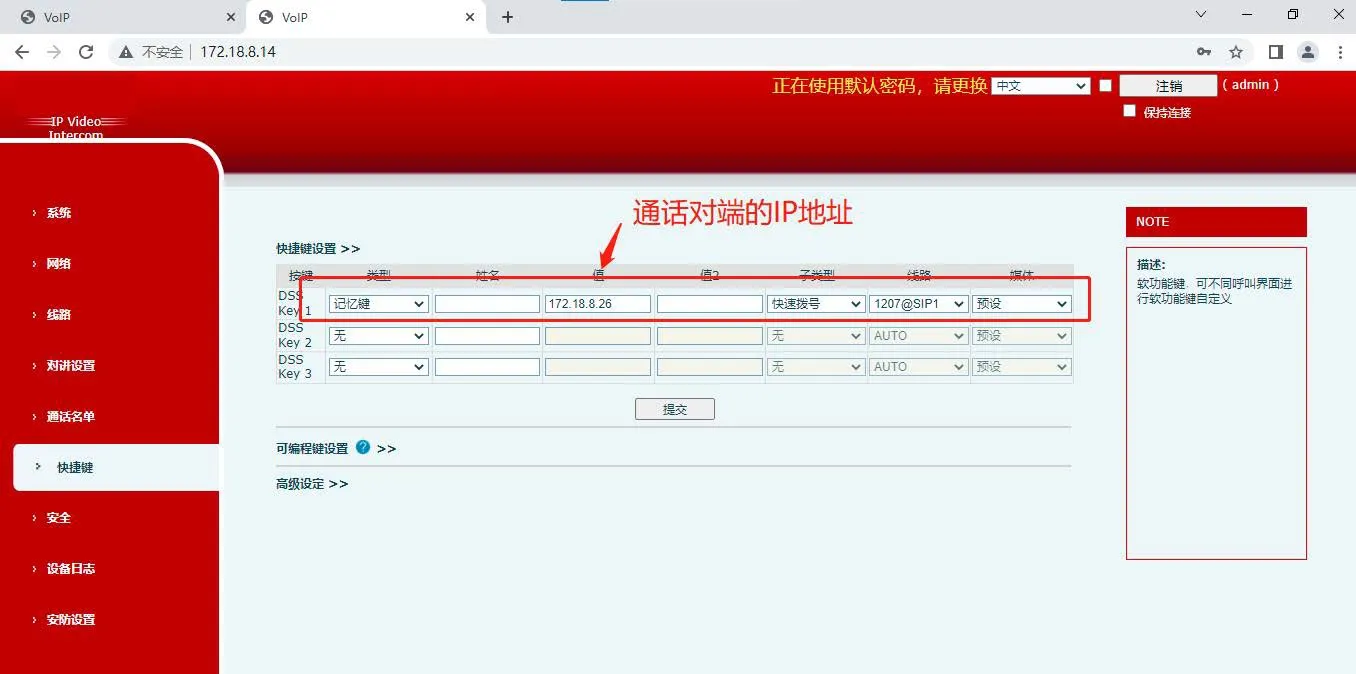

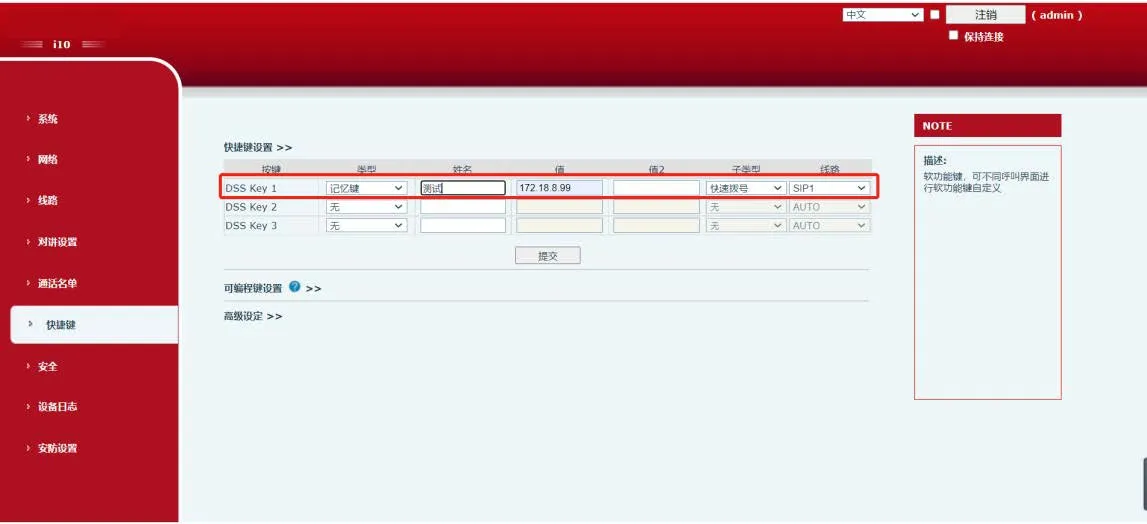

Figure 3 Schéma de configuration des raccourcis
(3) Après avoir configuré le raccourci, allez dans Paramètres de sécurité -- Paramètres du port d'entrée du dispositif, cochez Entrée 1 et sélectionnez le DssKey1 configuré dans le menu déroulant des raccourcis. La fonction de numérotation abrégée sera activée après configuration, comme indiqué dans la Figure 4.

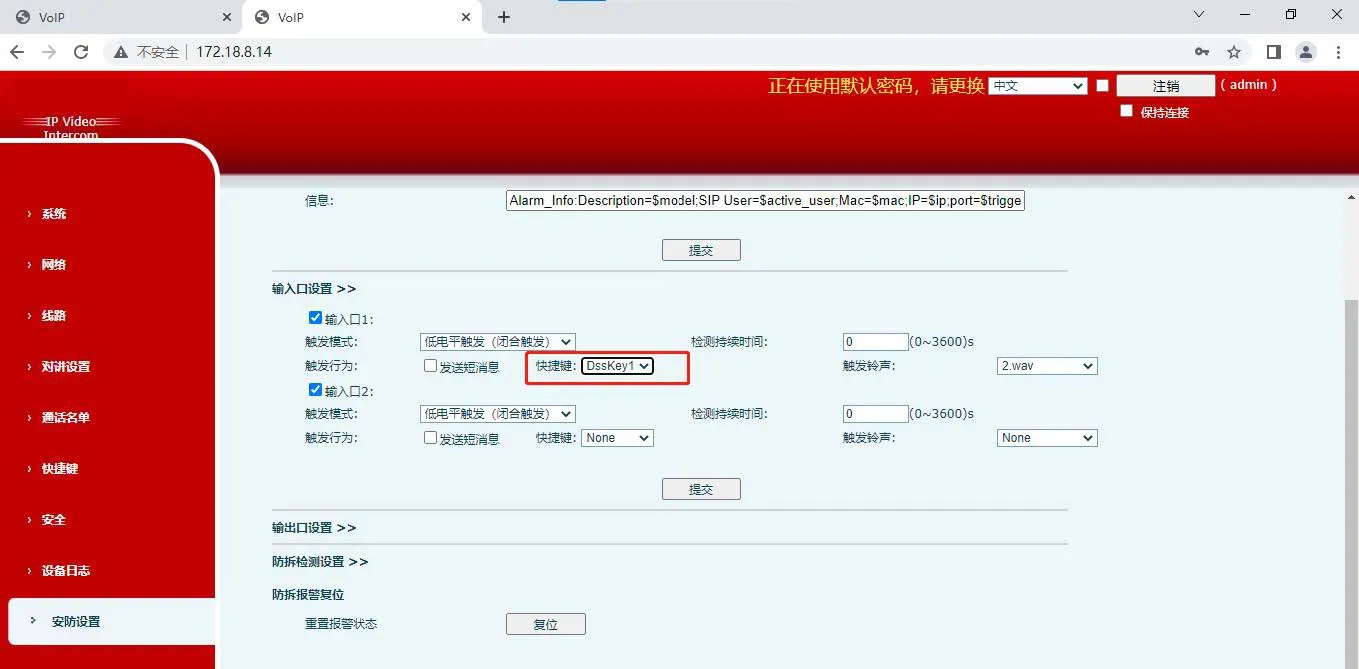

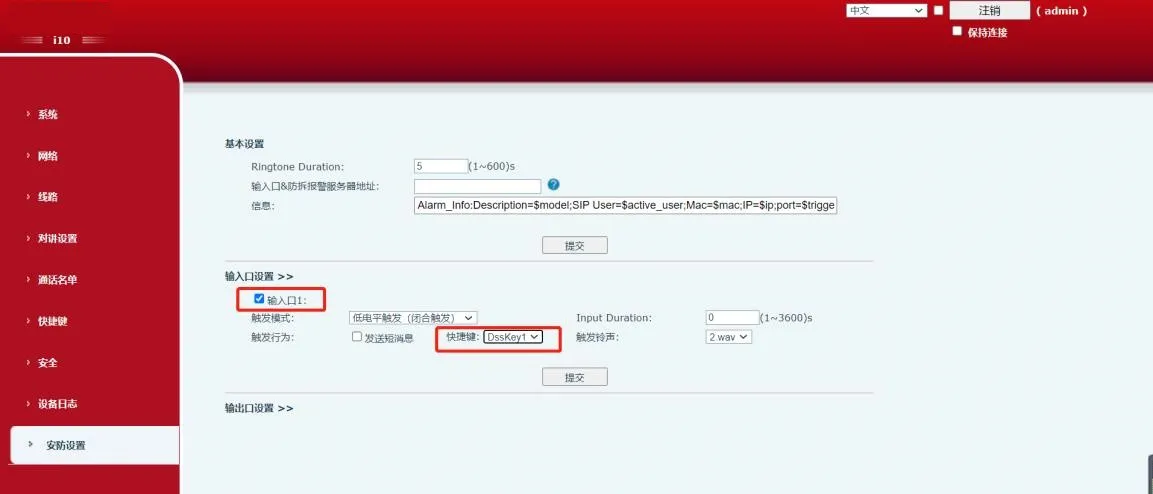

Figure 4 Schéma de configuration du port d'entrée
