IntroductionServeurs SIP primaires et de sauvegardeLe mécanisme de redondance des serveurs SIP fr
Le mécanisme de redondance du serveur SIP garantit la fiabilité et la continuité des services SIP. Le déploiement de serveurs primaire/secondaire est l'une de ces méthodes de redondance. Les serveurs primaire et secondaire partagent les comptes utilisateur, les informations de dialogue (selon l'implémentation de la redondance du serveur), les informations d'enregistrement et d'autres données associées. Dans des conditions normales, toutes les requêtes et réponses SIP sont traitées par le serveur primaire. Lorsque le serveur primaire tombe en panne, est en maintenance ou devient inaccessible, le terminal SIP bascule automatiquement vers le serveur secondaire pour les requêtes de service, garantissant un accès continu pour l'utilisateur. Une fois que le serveur primaire est rétabli, le terminal SIP peut automatiquement revenir au serveur primaire.

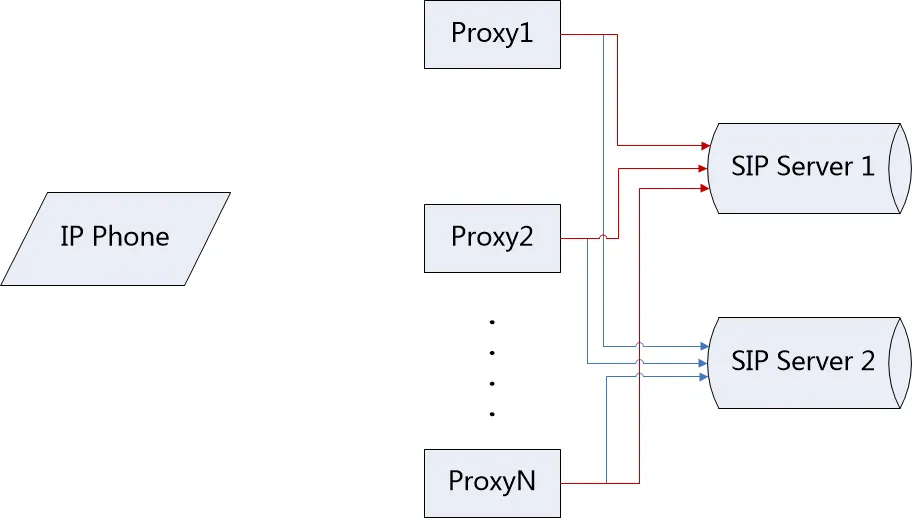

Figure 1 Serveur SIP Primaire et Secondaire
Basculement : Mécanisme par lequel le serveur secondaire reprend tous les services lorsque le serveur primaire n'est pas disponible, sans affecter l'expérience utilisateur.
Reprise : Mécanisme par lequel l'appareil vérifie si le serveur primaire s'est rétabli pendant que le serveur secondaire est en service, afin de pouvoir revenir rapidement au serveur primaire.
Serveur indisponible : Lorsque le client tente de s'enregistrer, le serveur répond avec 500/503, ou UDP reçoit un message ICMP de destination inaccessible, ou la connexion TCP expire.
Reprise d'enregistrement : Lorsque le serveur primaire est indisponible et que le téléphone s'enregistre sur le serveur secondaire, le téléphone crée un nouveau dialogue d'enregistrement pour détecter si le serveur primaire s'est rétabli. Cette fonction dispose d'un intervalle de sondage indépendant et configurable.
Ce document est destiné aux utilisateurs de téléphones et au personnel de maintenance.
Configurez deux entrées de serveur pour la ligne SIP sur le téléphone. Le Serveur SIP1 est le serveur primaire et le Serveur SIP2 est le serveur secondaire.
Le téléphone prend actuellement en charge le basculement de signalisation pour Register, Invite et Bye. D'autres méthodes de signalisation ne sont pas prises en charge pour le moment.
1. Basculement d'enregistrement
Conditions de déclenchement : Enregistrement manuel / expiration du délai d'enregistrement / expiration du délai OPTIONS / expiration de la requête CANCEL
(1) Le téléphone envoie une requête Register au serveur primaire ;
(2) Le téléphone tente d'envoyer des requêtes Register au serveur primaire un nombre spécifié de fois (produits V3) ou dans un délai spécifié (produits V2) ;
(3) Si le serveur primaire est indisponible, le téléphone envoie une requête Register au serveur secondaire ;
(4) Le serveur secondaire répond avec 200 OK, et le téléphone s'enregistre avec succès.
2. Basculement Invite
Condition de déclenchement : L'utilisateur passe un appel
(1) Le téléphone A appelle le téléphone B ;
(2) Le téléphone A envoie une requête Invite au serveur primaire ;
(3) Le téléphone A tente d'envoyer des requêtes Invite au serveur primaire un nombre spécifié de fois (produits V3) ou dans un délai spécifié (produits V2) ;
(4) Si le serveur primaire est indisponible, le téléphone envoie une requête Register au serveur secondaire ;
(5) Le serveur secondaire répond avec 200 OK, et le téléphone s'enregistre avec succès sur le serveur secondaire ;
(6) Le téléphone envoie une requête Invite au serveur secondaire ;
(7) Le serveur secondaire répond avec 200 OK, et un appel est établi entre les téléphones A et B.
3. Basculement Bye
Condition de déclenchement : Après qu'un appel a été établi via le serveur primaire, le téléphone raccroche
(1) Le téléphone A établit un appel avec le téléphone B via le serveur primaire ;
(2) Le téléphone A raccroche ;
(3) Le téléphone A envoie une requête Bye au serveur primaire ;
(4) Le téléphone A tente d'envoyer des requêtes Bye au serveur primaire un nombre spécifié de fois (produits V3) ou dans un délai spécifié (produits V2) ;
(5) Si le serveur primaire est indisponible, le téléphone envoie une requête Register au serveur secondaire ;
(6) Le serveur secondaire répond avec 200 OK, et le téléphone s'enregistre avec succès sur le serveur secondaire ;
(7) Le téléphone envoie un message Bye au serveur secondaire ;
(8) Le serveur secondaire répond avec 200 OK, et l'appel avec le téléphone B est terminé.
4. Échec du basculement
Lorsque tous les serveurs sont indisponibles, le téléphone essaie chaque serveur dans l'ordre de priorité primaire/secondaire un nombre spécifié de fois (produits V3) ou dans un délai spécifié (produits V2). Le dernier serveur est traité comme une exception. Selon la RFC 3261, SIP réessaiera pendant 64*T1 (32 secondes). Si la requête de signalisation SIP actuelle échoue toujours, l'échec est signalé à l'utilisateur.
Le téléphone prend en charge une Reprise d'enregistrement indépendante. Après que le téléphone s'est enregistré avec succès sur le serveur secondaire, il envoie périodiquement une requête Register indépendante au serveur primaire pour détecter si le serveur primaire s'est rétabli.
Condition de déclenchement : expiration du temporisateur de Reprise d'enregistrement.
(1) Le téléphone s'enregistre avec succès sur le serveur secondaire ;
(2) Lorsque la Reprise d'enregistrement expire, le téléphone envoie une requête Register indépendante au serveur primaire ;
(3) Si le serveur primaire répond avec 200 OK, le téléphone revient au serveur primaire ;
(4) Si le serveur primaire est toujours indisponible, la requête Register est retransmise selon la RFC 3261 jusqu'à l'expiration de 64*T1 (32 secondes). Après l'expiration du délai, le temporisateur redémarre et continue de sonder périodiquement le serveur primaire.
| Élément de Configuration | Description | Valeur |
| SIPN Register Addr: | Adresse du serveur primaire. | IP / Nom de domaine Par défaut : Vide |
| SIPN Register Port: | Port du serveur primaire. | Numérique Par défaut : 5060 |
| SIPN Register TTL: | Intervalle d'enregistrement du serveur primaire. | Numérique Par défaut : 3600 secondes |
| SIPN Transport: | Protocole de transport du serveur primaire : UDP, TCP ou TLS. | 0: UDP 1: TCP 3: TLS Par défaut : 0 |
| SIPN Backup Addr: | Adresse du serveur secondaire. | IP / Nom de domaine Par défaut : Vide |
| SIPN Backup Port: | Port du serveur secondaire. | Numérique Par défaut : 5060 |
| SIPN Backup TTL: | Intervalle d'enregistrement du serveur secondaire. | Numérique Par défaut : 3600 secondes |
| SIPN Backup Transport: | Protocole de transport du serveur secondaire : UDP, TCP ou TLS. | 0: UDP 1: TCP 3: TLS Par défaut : 0 |
| SIPN Enable Failback: | Contrôle si la reprise d'enregistrement est activée pour la ligne. | 0 / 1 Par défaut : 1 |
| SIPN Failback Interval: | L'intervalle pour sonder si le serveur/proxy primaire s'est rétabli après que le téléphone s'est enregistré sur le serveur/proxy secondaire. | Numérique Par défaut : 1800 secondes |
| SIPN Signal Retry Counts: | Le nombre de retransmissions de requêtes SIP lorsque le serveur/proxy est indisponible, sauf pour le dernier serveur/proxy (délai d'expiration de 32 secondes). | Numérique Par défaut : 3 |
Les utilisateurs peuvent se connecter au serveur web du téléphone pour configurer les serveurs primaire et secondaire.
(1) Cliquez sur l'onglet "Ligne" et sélectionnez le sous-onglet SIP (c'est la page par défaut) ;
(2) Sélectionnez la ligne à configurer dans la liste déroulante "Ligne" de la page ;
(3) Configurez les informations d'enregistrement de la ligne ;
(4) Configurez les informations du Serveur SIP1 (serveur primaire) et du Serveur SIP2 (serveur secondaire), comme indiqué dans la Figure 2 ;

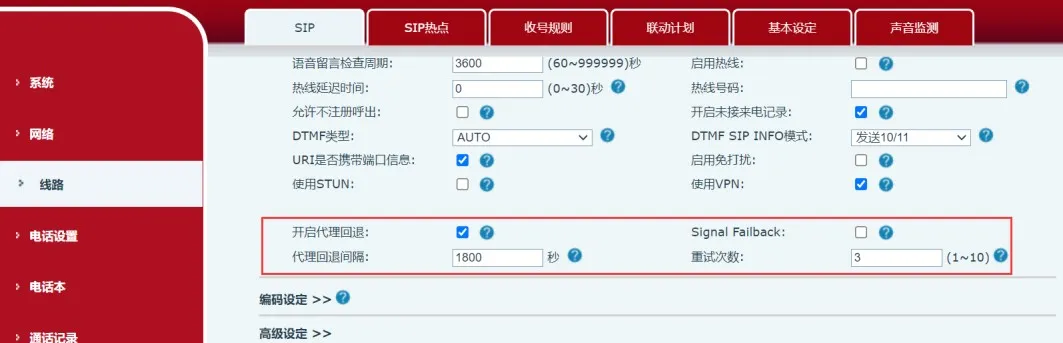

(5) Cliquez sur "Paramètres de base" sur la page actuelle pour configurer les paramètres liés à la reprise pour les serveurs primaire et secondaire, comme indiqué dans la Figure 3 ;
(6) Cliquez sur le bouton "Soumettre" en bas de la page pour appliquer la configuration.

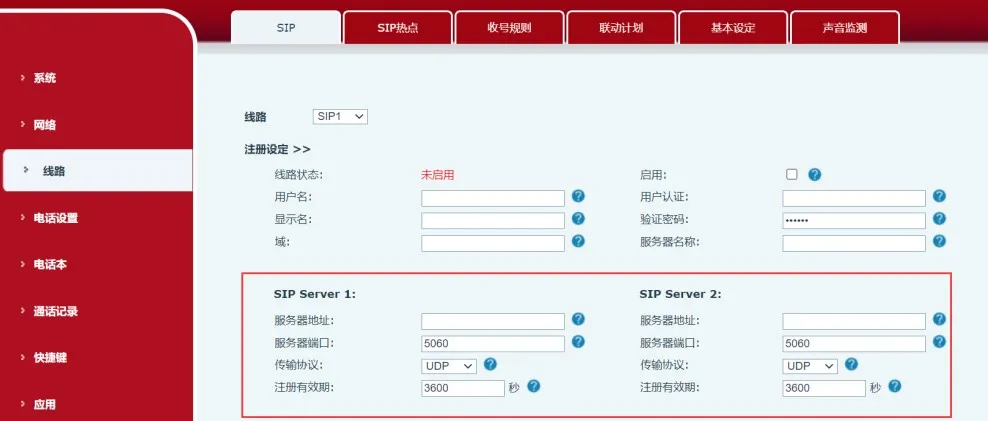

Figure 2 Configuration du Serveur SIP Primaire/Secondaire
