Guide de configuration pour les téléphones SIP et l‘interphone de porte. Couvre la configuration Bi31s et BF600S, l‘enregistrement SIP, DTMF, la vidéo H.264, le déverrouillage de porte à distance et l‘interphone audio /
Le système d’interphone de porte est un dispositif de communication bidirectionnelle qui permet aux utilisateurs de verrouiller/déverrouiller la porte et de surveiller l’environnement grâce à une caméra intégrée. Il se compose de deux parties : l’interphone intérieur (téléphone IP) et la station de porte extérieure.
La gamme Intercom correspond aux stations extérieures, tandis que la gamme Phone regroupe les terminaux intérieurs. Les deux gammes prennent en charge les appels audio et vidéo IP/SIP et collaborent pour assurer le contrôle d’accès et la surveillance. Au sein d’un même réseau local, plusieurs appareils peuvent communiquer entre eux via IP ou SIP en mode un-à-plusieurs ou plusieurs-à-plusieurs.
Ce document prend pour exemples les modèles Bi31s (gamme Intercom) et BF600S (téléphone intérieur sous Android).
Ce document s’applique à la gamme de téléphones IP intérieurs et à la gamme de stations d’interphone extérieures.
Ce guide s’adresse aux utilisateurs souhaitant maîtriser les paramètres de base et l’utilisation des téléphones SIP associés aux systèmes d’interphone de porte.
SIP : Protocole de communication temps réel utilisant des comptes enregistrés.
DTMF : Signalisation servant à transmettre des codes de commande pour piloter des appareils distants.
Codec audio : Format d’encodage audio garantissant une transmission vocale stable.
Codec vidéo : Format d’encodage vidéo assurant la diffusion fluide des images.
Le BF600S est un téléphone vidéo sous Android doté d’une interface claire et d’une prise en main simple. Il communique avec la station extérieure en s’enregistrant sur un même serveur SIP. Sans serveur SIP, les appels audio et vidéo pair à pair restent possibles sur le même réseau local via adresse IP.
Configurez correctement les éléments suivants pour activer la communication et le contrôle de porte :
| Élément de paramétrage | État | Description |
| Enregistrement SIP | Enregistré | Identique au serveur SIP de la station extérieure |
| DTMF | Inband | Invalide pour le déverrouillage (contrôle de relais impossible) |
| RFC2833 | Valide pour le déverrouillage de porte | |
| Info | Valide pour le déverrouillage de porte | |
| Auto | Négocie le mode DTMF avec l’appareil distant | |
| Codec audio | Tous activés | Éviter les problèmes de compatibilité |
| Codec vidéo | H.264 | Doit correspondre au codec de la station extérieure |
| Contacts | Ajouter les numéros de la station extérieure | Identifier les appels provenant de stations spécifiques |
Remarques :
1. Le serveur SIP doit prendre en charge le transfert DTMF pour assurer la bonne transmission des commandes.
2. Le serveur multimédia doit compatibiliser le format H.264 pour la diffusion vidéo.

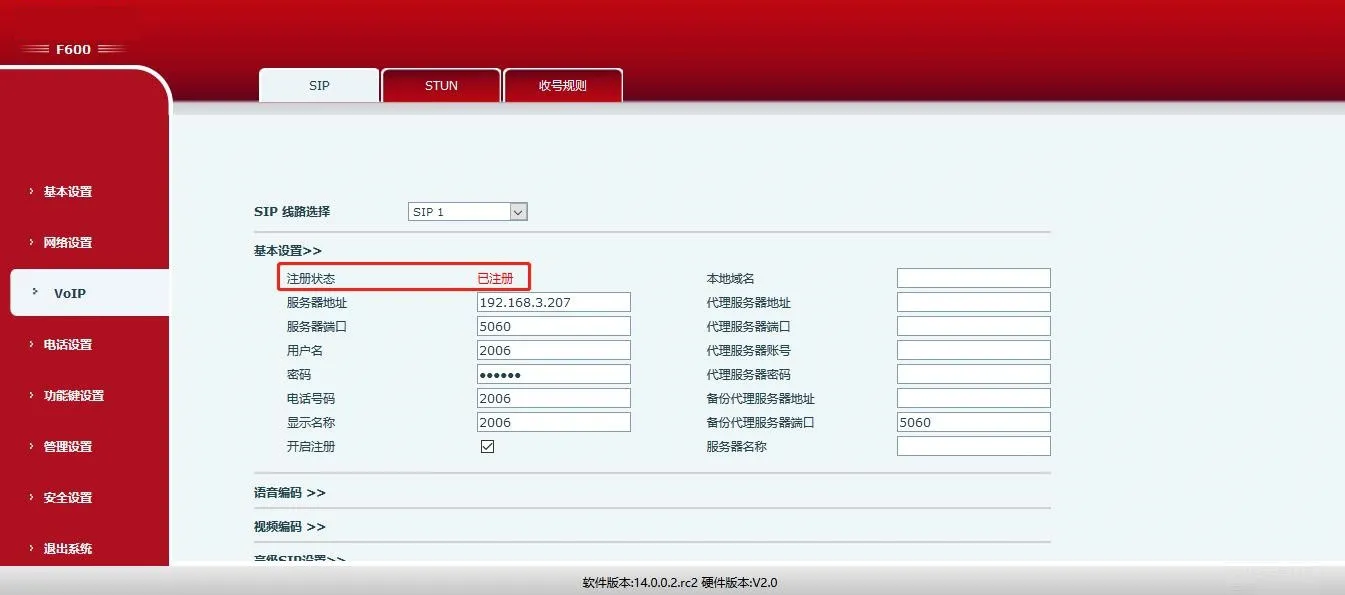

Saisissez les identifiants du compte SIP et activez l’enregistrement. Vérifiez que le téléphone et la station extérieure utilisent le même serveur SIP.
Chemin web : VOIP -> SIP -> Paramètres de base
Exemple :
Serveur : 192.168.3.207, Port : 5060
Nom d’utilisateur : 2006, Mot de passe : ******, Numéro SIP : 2006
Nom affiché : 2006
Cochez Activer et cliquez sur Enregistrer.

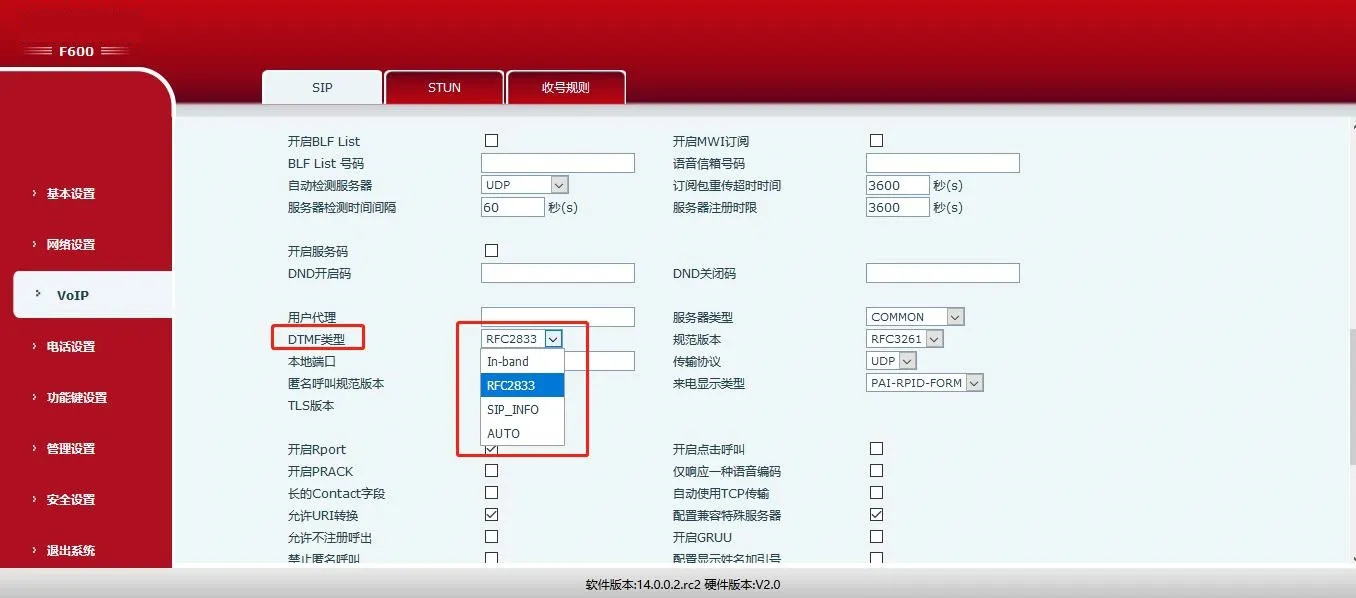

Définissez le mode DTMF sur RFC2833 ou Info (le mode Inband ne permet pas le déverrouillage).
Chemin web : VOIP -> SIP -> Paramètres avancés SIP

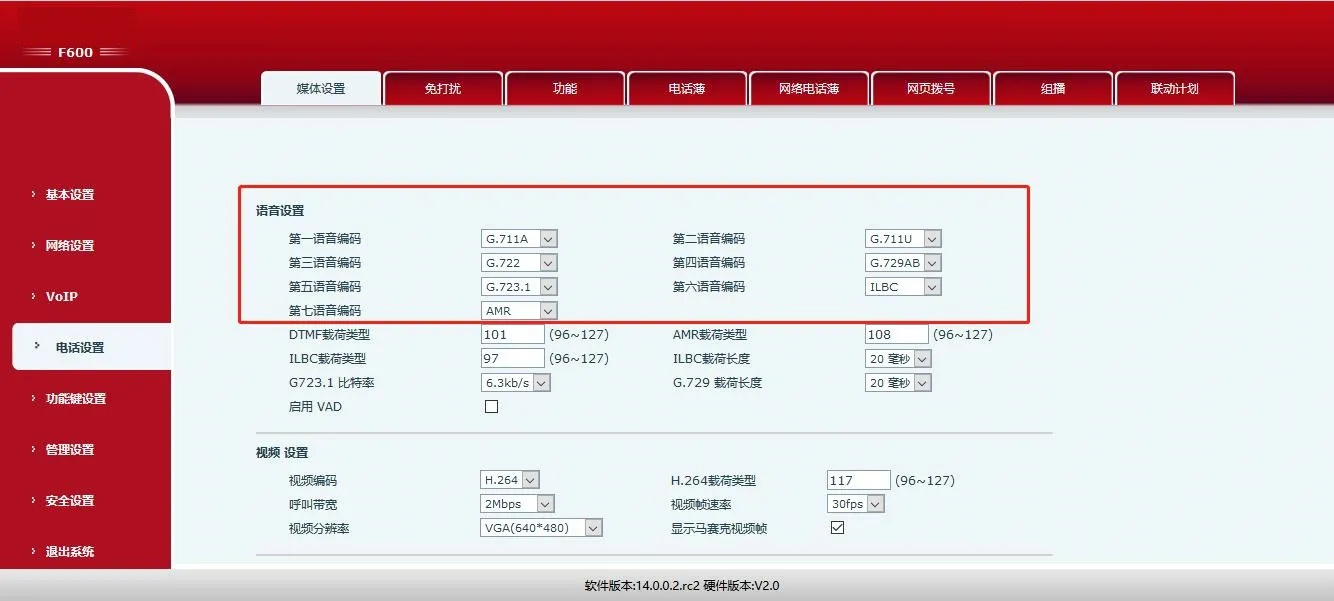

Activez l’ensemble des codecs audio pour garantir la compatibilité avec toutes les stations extérieures du réseau local.
Chemin web : Paramètres téléphone -> Multimédia -> Paramètres audio

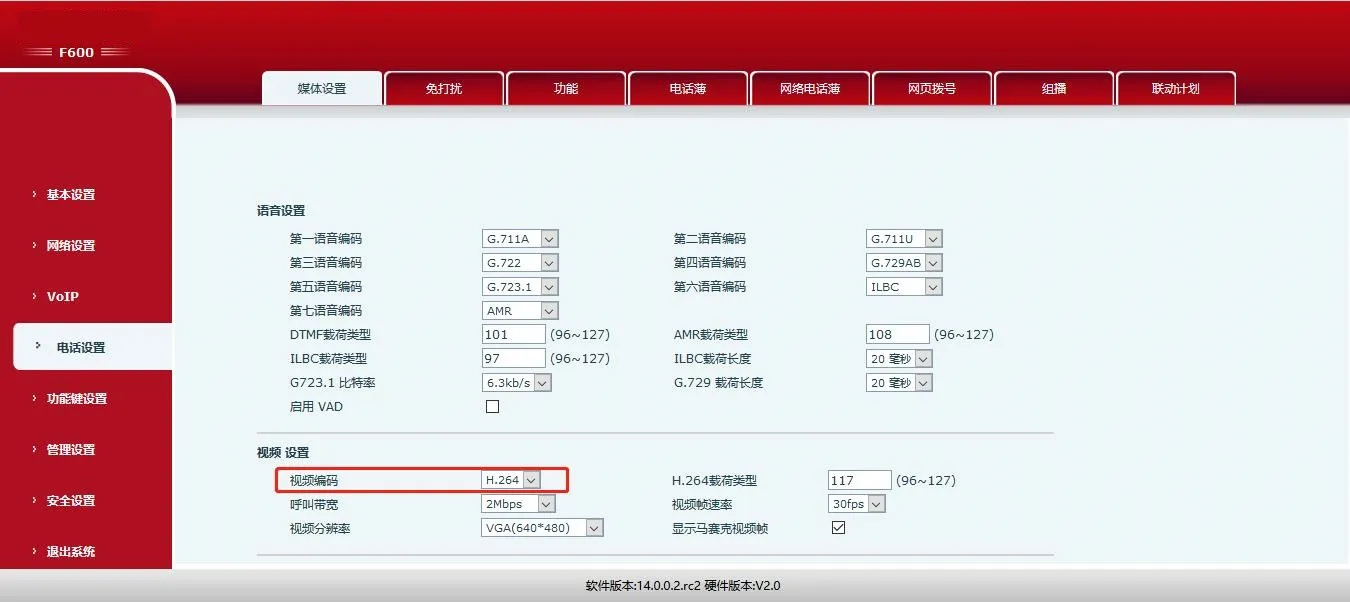

La station extérieure ne prend en charge que le format H.264. Configurez le codec vidéo du téléphone sur H.264.
Chemin web : Paramètres téléphone -> Multimédia -> Paramètres vidéo
Remarque : Le BF600S dispose également des modes interphone et multidiffusion. Consultez le manuel officiel pour plus de détails.
Le Bi31s propose une communication audio bidirectionnelle et une diffusion vidéo unidirectionnelle. Lorsqu’un visiteur appuie sur la sonnette, le téléphone intérieur sonne. L’utilisateur peut échanger vocalement, visionner la caméra et déverrouiller la porte à distance via des codes DTMF.
Principaux paramètres de configuration du Bi31s :
| Élément de paramétrage | État | Description |
| Enregistrement SIP | Enregistré | Identique au serveur SIP du téléphone intérieur |
| Code de déverrouillage à distance | Personnalisable | Chiffres ou astérisque uniquement |
| Déverrouillage via application | Personnalisable (désactivé par défaut) | Autoriser le déverrouillage par appel |
| Liste d’accès distant | Activée | Seuls les numéros autorisés peuvent déverrouiller |
| Longueur du code d’authentification | Personnalisable | Réduire le temps d’attente du déverrouillage |
| Numéro principal | Numéro SIP du téléphone intérieur | Compte SIP du terminal intérieur |
| Code d’authentification | Personnalisable | Code d’ouverture de porte |
| Réponse automatique | Personnalisable (activé par défaut) | Répondre automatiquement après temporisation |
Enregistrez la station extérieure sur le même serveur SIP que le téléphone intérieur.
Chemin web : VOIP -> SIP -> Paramètres de base
Exemple :
Serveur : 192.168.3.207, Port : 5060
Nom d’utilisateur : 2008, Mot de passe : ******, Numéro SIP : 2008
Cochez Activer et cliquez sur Enregistrer.

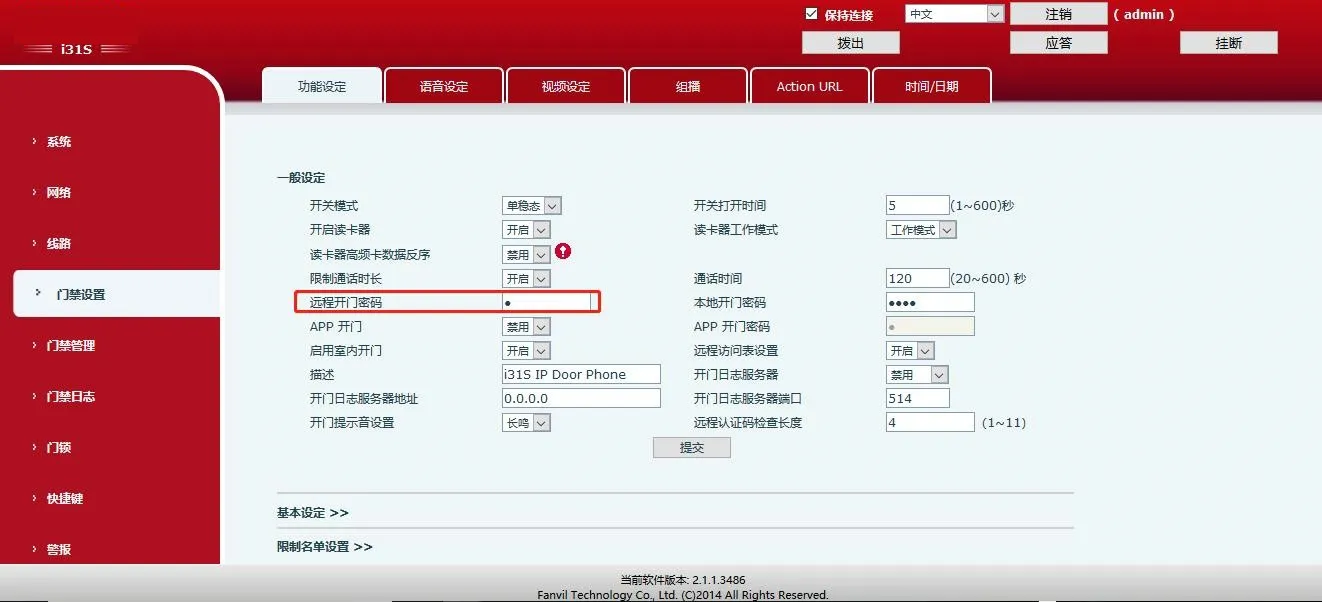

Définissez un code (défaut : *). Après avoir répondu à l’appel de la station, saisissez ce code pour ouvrir la porte.
Chemin web : Paramètres porte -> Fonctions -> Paramètres généraux
Remarque : Seuls les chiffres et l’astérisque sont autorisés.

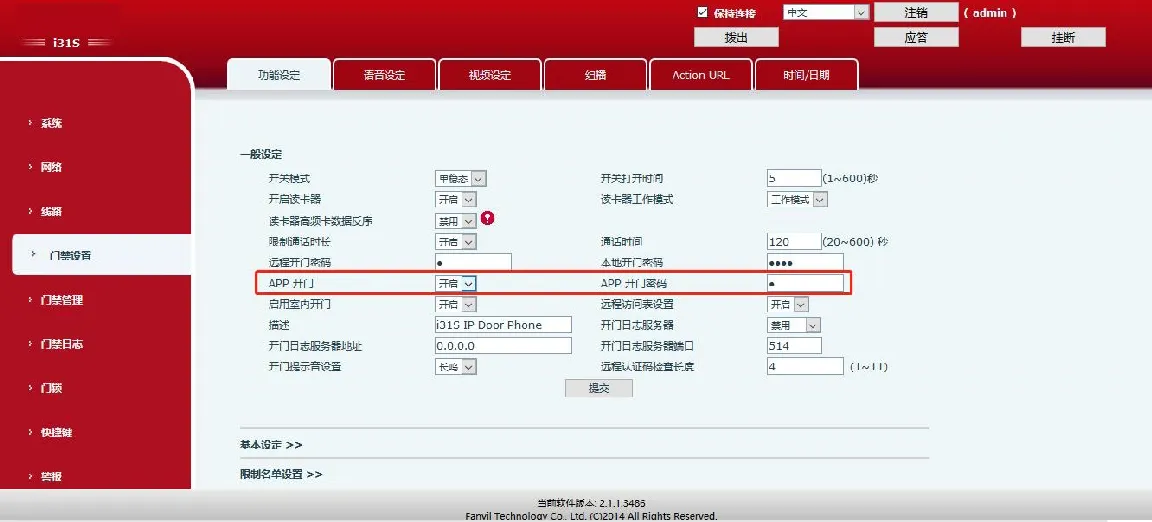

Activez cette fonction pour autoriser l’ouverture lorsque le téléphone appelle la station extérieure.
Chemin web : Paramètres porte -> Fonctions -> Paramètres généraux
Remarque : Le mot de passe only accepte les chiffres et l’astérisque.

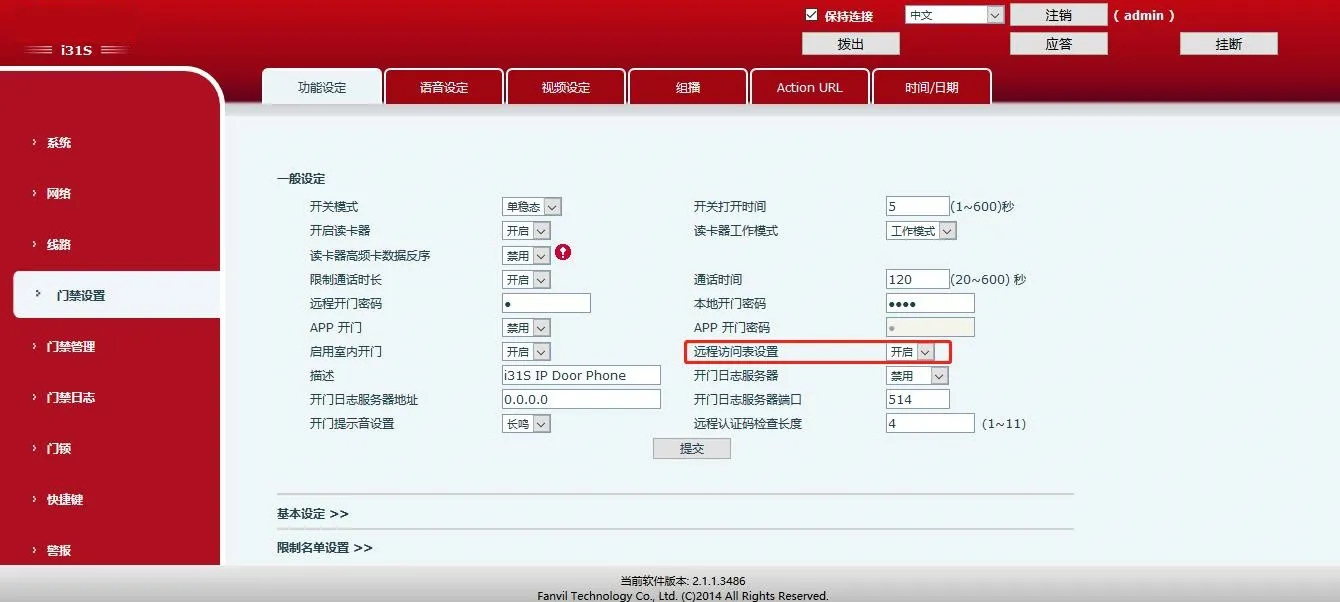

Activez la liste d’accès (activée par défaut). Seuls les numéros inscrits peuvent effectuer un déverrouillage.
Chemin web : Paramètres porte -> Fonctions -> Paramètres généraux

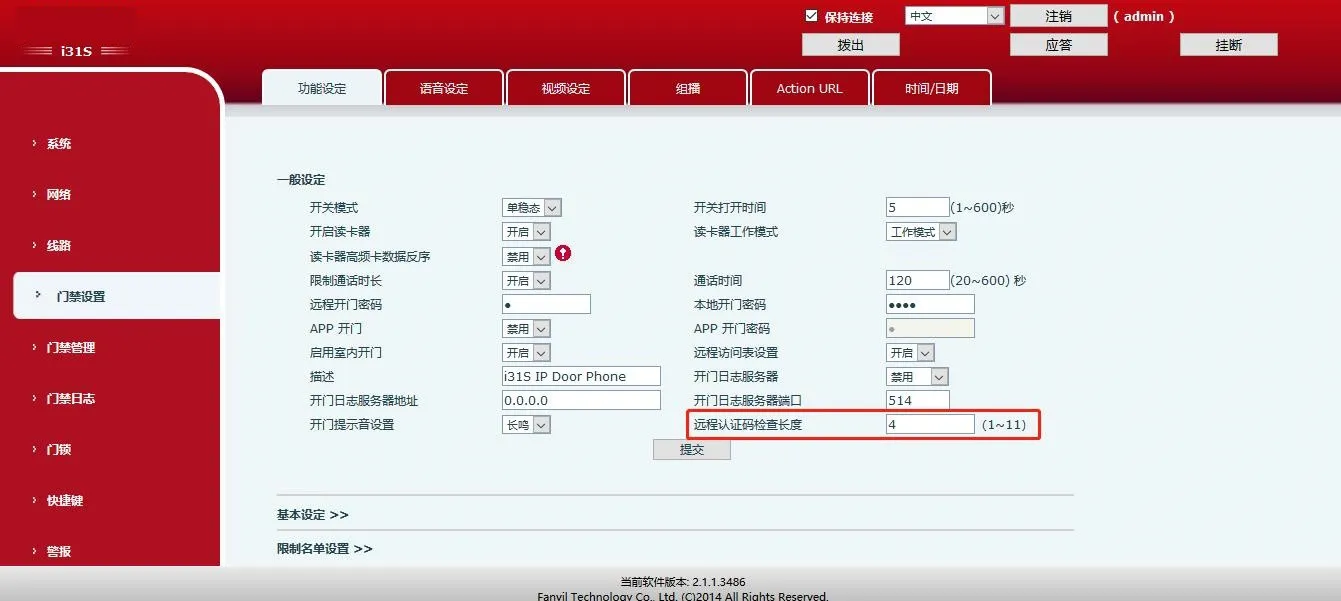

Définissez la longueur (1 à 11 chiffres, défaut : 4). Le code est validé automatiquement dès que le nombre de caractères est atteint.
Chemin web : Paramètres porte -> Fonctions -> Paramètres généraux

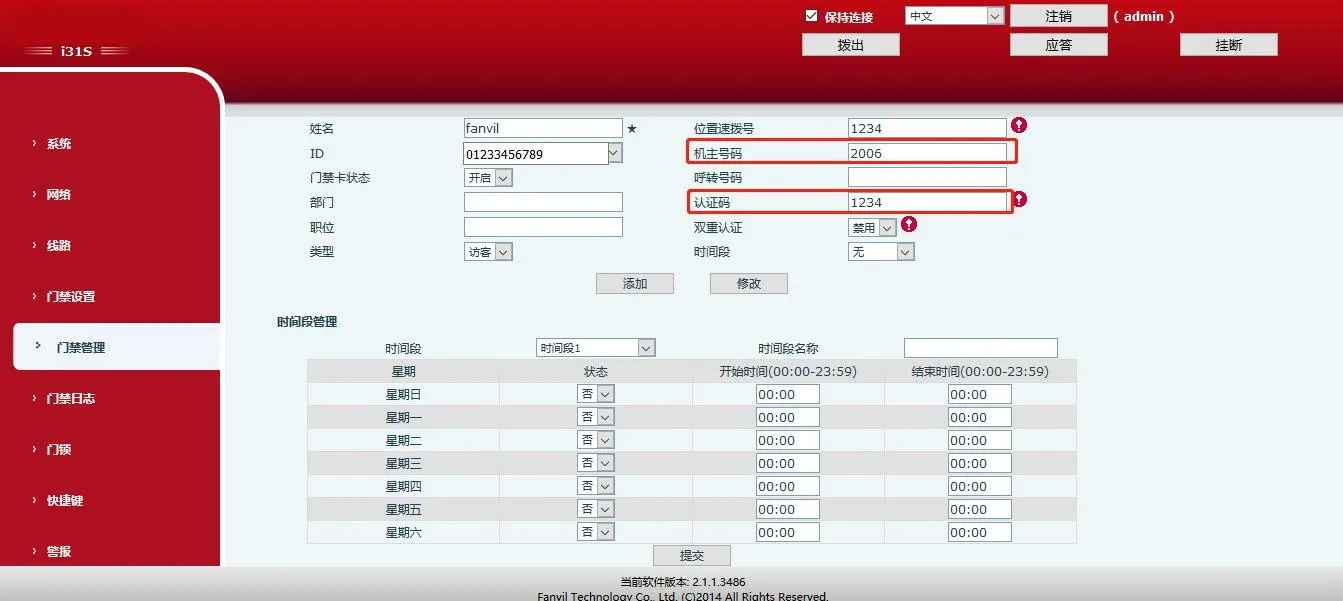

Indiquez le numéro SIP du téléphone intérieur en tant que numéro principal et attribuez un code d’ouverture.
Chemin web : Gestion porte -> Ajouter une règle d’accès

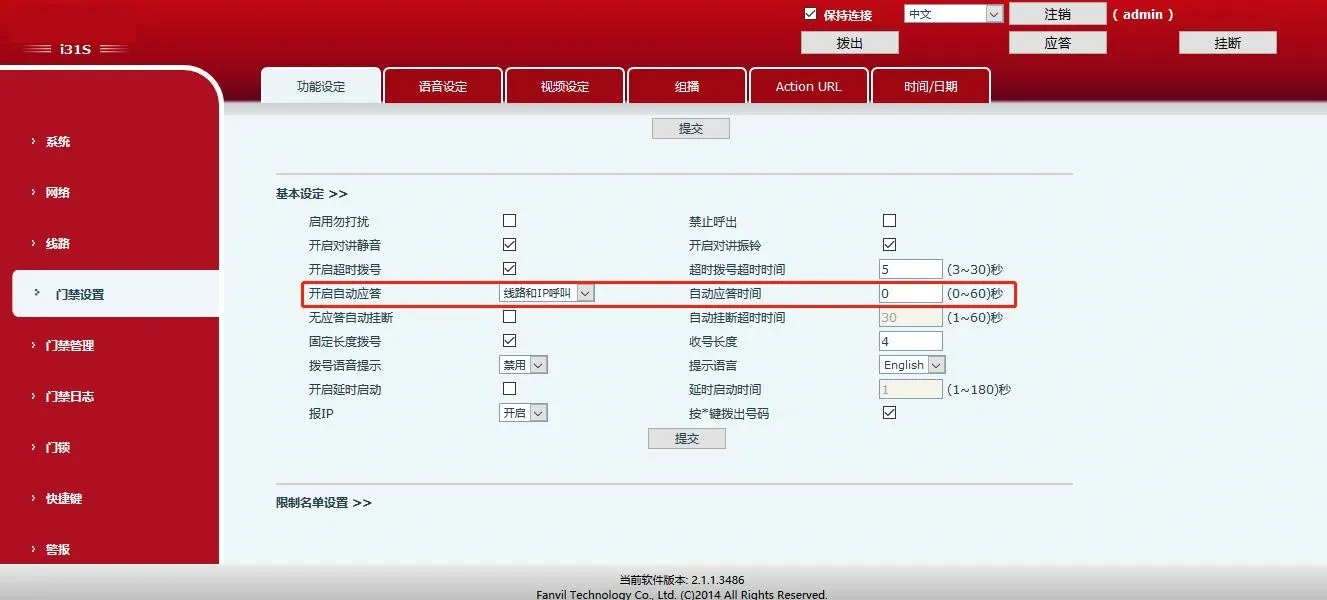

Activez la réponse automatique avec temporisation. La station extérieure répondra automatiquement aux appels provenant du téléphone intérieur.
Chemin web : Paramètres porte -> Fonctions -> Paramètres de base
