L'automatisation industrielle ne se limite plus au contrôle des équipements, à la collecte des données de production et à la visualisation des processus. Avec le développement continu de l'Industrie 4.0, les projets d'automatisation combinent de plus en plus les technologies Internet, l'intelligence artificielle, l'analyse des mégadonnées, les plateformes cloud, la robotique, l'Internet des objets, l'informatique en périphérie, la réalité augmentée et la réalité virtuelle. L'objectif est de rendre les systèmes de fabrication plus intelligents dans la conception, la gestion de la chaîne d'approvisionnement, les processus de production, la supervision de la sécurité et le service client.

Dans cet environnement, l'audio et la vidéo deviennent des composants importants des logiciels d'automatisation industrielle. La vidéo fournit des preuves visuelles de l'état de production, du fonctionnement des équipements, des événements de sécurité et de l'inspection à distance. L'audio assure une notification rapide, une interaction vocale, une diffusion d'alarmes et une coordination sur le terrain. Lorsque l'accès vidéo, le traitement des flux, la communication vocale et le couplage d'alarmes sont planifiés ensemble, une plateforme d'automatisation peut passer d'une surveillance passive à une réponse opérationnelle active.

Pourquoi l'accès visuel est important dans les projets d'automatisation

Les plateformes d'automatisation industrielle affichent généralement les données de production, l'état des dispositifs, les valeurs de processus, les alarmes de défaut et les informations environnementales. Ces points de données sont essentiels, mais les chiffres et les graphiques ne peuvent pas toujours expliquer ce qui se passe sur le site. Lorsqu'un avertissement de température, une alarme de vibration, une valeur de pression anormale ou un événement d'accès apparaît, les opérateurs ont souvent besoin d'une confirmation visuelle avant de prendre une décision.

C'est pourquoi l'intégration de la vidéosurveillance est devenue une exigence importante dans de nombreux projets d'automatisation industrielle. Les caméras, les enregistreurs, les plateformes vidéo existantes et les systèmes de surveillance du site peuvent fournir un contexte visuel en temps réel. Au lieu de ne voir qu'une valeur d'alarme sur un écran, l'opérateur peut également visualiser la machine concernée, la ligne de production, la zone d'entrepôt, le couloir, la zone de cuves, le local technique ou l'installation extérieure.

En combinant la surveillance des données avec la présentation vidéo, le système peut fournir une image opérationnelle plus complète. Cela aide à réduire les jugements erronés, à raccourcir le temps de vérification des incidents et à améliorer la qualité de la prise de décision à distance.

Connexion des ressources vidéo existantes

De nombreux sites industriels disposent déjà de systèmes de vidéosurveillance avant la mise à niveau du logiciel d'automatisation. Ces systèmes peuvent inclure des caméras IP, des NVR, des plateformes de surveillance, des systèmes de gestion vidéo et différentes marques de dispositifs de terrain. Les remplacer n'est généralement ni nécessaire ni coûteux. Une meilleure approche consiste à intégrer les ressources vidéo existantes dans la plateforme d'automatisation via une passerelle d'accès vidéo ou une couche d'intégration multimédia.

Une couche d'accès vidéo pratique doit prendre en charge les protocoles industriels et de sécurité courants tels que GB/T28181, RTSP et ONVIF. Grâce à ces méthodes d'accès, la plateforme d'automatisation peut se connecter aux plateformes de surveillance, aux enregistreurs et aux caméras sans avoir à reconstruire chaque interface vidéo à partir de zéro.

L'avantage est clair : les développeurs en automatisation n'ont pas besoin de passer un temps excessif à résoudre les problèmes d'accès aux caméras, de compatibilité des flux, de découverte des périphériques ou d'interconnexion des plateformes. La passerelle gère l'accès vidéo, tandis que le logiciel d'automatisation se concentre sur la logique métier, la visualisation des processus, le traitement des alarmes et les opérations utilisateur.

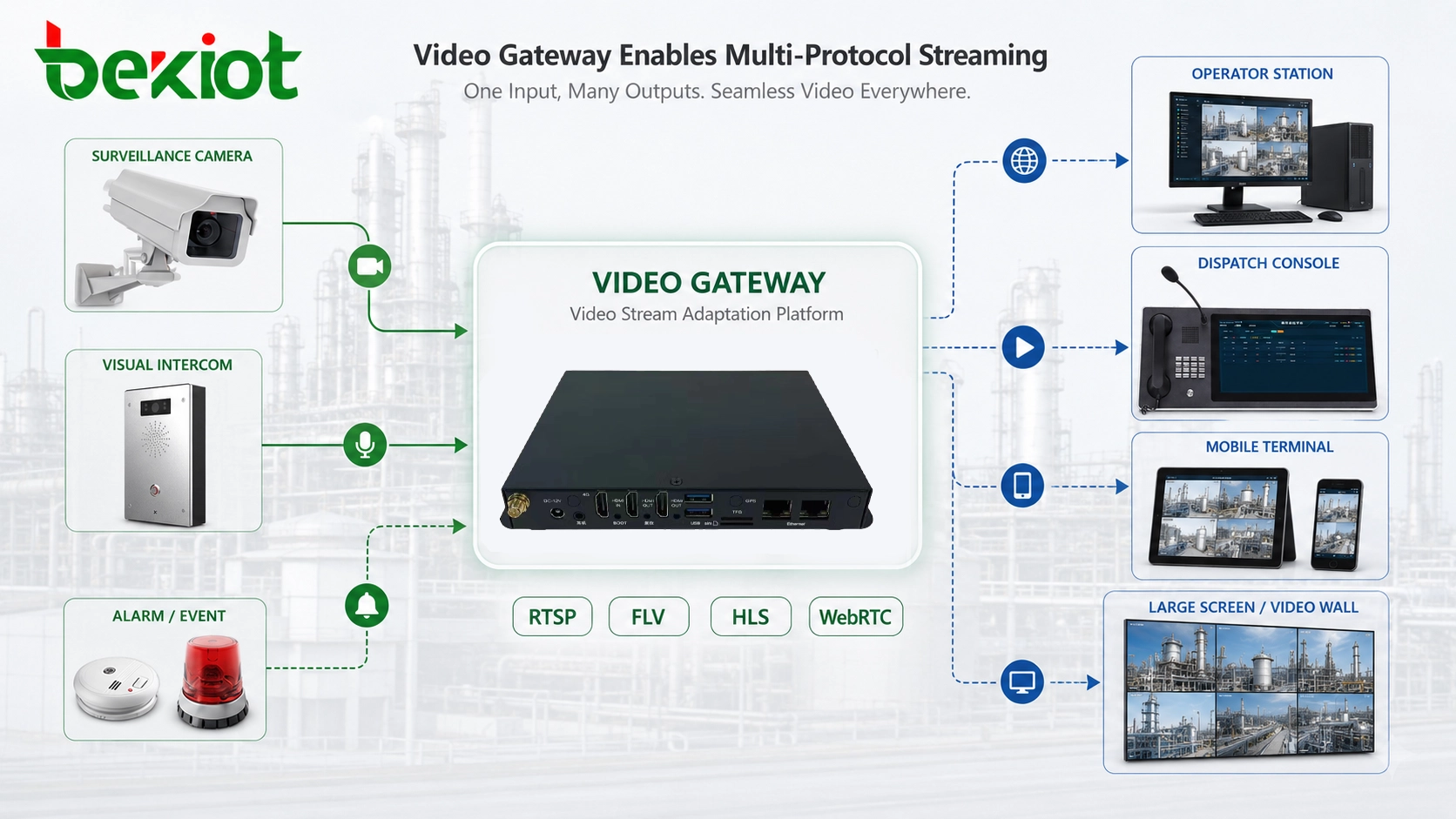

Formats de sortie pour différents terminaux

Une fois les ressources vidéo connectées, l'étape suivante est l'adaptation de la sortie. Les projets d'automatisation industrielle peuvent avoir besoin d'afficher la vidéo sur des postes d'opérateur fixes, des consoles de répartition, des terminaux mobiles, des pages Web, des grands écrans et des écrans de centre de commandement. Ces terminaux peuvent ne pas accepter le même format multimédia.

Une couche d'intégration vidéo peut produire plusieurs formats de flux selon les exigences du système. Les formats de sortie courants incluent RTSP, FLV, HLS ou M3U8, et WebRTC. RTSP est souvent utilisé pour l'accès vidéo inter-systèmes. FLV et HLS sont utiles pour l'affichage Web et la distribution de flux. WebRTC convient aux interactions basées sur navigateur à faible latence lorsque la réponse en temps réel est importante.

Cette capacité de sortie multi-formats permet à une seule source vidéo de servir différents scénarios d'application. Une salle de contrôle peut visualiser un flux stable de haute qualité. Un terminal mobile peut recevoir un flux plus léger. Une page navigateur peut afficher la vidéo sans logiciel local complexe. Un grand écran peut montrer des images clés sélectionnées pour le commandement et la supervision.

Le contrôle API apporte bien plus qu'une simple visualisation vidéo

L'extraction de base RTSP peut afficher une image de caméra, mais les projets d'automatisation industrielle ont souvent besoin de plus qu'une visualisation passive. Les opérateurs peuvent avoir besoin d'ajuster la mise au point de la caméra, de contrôler les mouvements PTZ, de lancer l'interphone vocal, de récupérer des enregistrements, de changer de canal ou d'appeler la vidéo associée lorsqu'une alarme est déclenchée. Ces fonctions nécessitent une intégration basée sur API plutôt qu'un simple flux vidéo brut.

Grâce aux interfaces API, la plateforme d'automatisation peut conserver de nombreuses capacités du système vidéo d'origine tout en les ajoutant aux flux de travail industriels. Par exemple, lorsqu'une alarme d'équipement apparaît, la plateforme peut automatiquement ouvrir la caméra associée. Lorsqu'un opérateur vérifie une zone de processus, le système peut fournir un contrôle PTZ. Lorsqu'un incident doit être examiné, la plateforme peut rappeler la vidéo enregistrée de la période correspondante.

Cela rend l'intégration vidéo plus précieuse qu'un simple encastrement de caméra. La plateforme d'automatisation peut transformer la vidéo en une ressource opérationnelle interactive, pas seulement en une fenêtre visuelle.

Produit connexe : Système de Communication Convergée Becke

Système de Communication Convergée Becke pour l'intégration de l'audio, de la vidéo, du couplage d'alarmes et des communications unifiées industrielles.

Le transcodage aide différents systèmes à fonctionner ensemble

Les projets industriels incluent souvent des réseaux, des terminaux et des exigences d'affichage différents. Une caméra peut produire un flux haute résolution, mais un terminal mobile ou une page Web peut ne pas avoir besoin de la qualité d'image d'origine. Une plateforme héritée peut prendre en charge un codec, tandis qu'un système plus récent peut en préférer un autre. C'est là que le transcodage devient important.

Le transcodage vidéo peut ajuster la résolution, la fréquence d'images, le débit binaire et le format d'encodage en temps réel. Par exemple, une source haute résolution peut être convertie en un flux plus léger pour l'accès à distance. Une vidéo à haut débit peut être réduite pour une transmission sur réseau faible. Un format de codec peut être modifié pour correspondre à la capacité de décodage de la plateforme cible.

Ces ajustements améliorent la compatibilité et la stabilité du système. Ils aident également à réduire la pression sur la bande passante, en particulier dans les parcs industriels, les installations éloignées, les sites de services publics, les zones de construction et les environnements de communication sans fil où les conditions du réseau ne sont pas toujours idéales.

Superposition de données industrielles sur la vidéo

L'une des applications les plus utiles de l'intégration vidéo est la combinaison d'images visuelles avec des données industrielles. Une image vidéo peut être superposée avec des données IoT, l'état des dispositifs, les valeurs de processus, les niveaux d'alarme, les relevés environnementaux ou les informations de contrôle. Cela rend l'écran vidéo plus significatif pour les opérateurs.

Par exemple, une vue de caméra d'une ligne de production peut afficher l'état actuel de l'équipement, le mode de fonctionnement, la valeur de température ou l'état d'alarme. Une vidéo de zone de stockage peut afficher le statut d'accès ou les données environnementales. Une vidéo de station de pompage peut montrer la pression, le débit et les indicateurs de défaut. Cela crée un lien plus fort entre la scène physique et le système d'automatisation numérique.

La superposition données-vidéo est particulièrement utile pour les centres de commandement, les salles de contrôle et les plateformes de supervision à distance. Elle aide les utilisateurs à comprendre non seulement ce qu'ils voient, mais aussi ce que signifient les données du système dans cette scène spécifique.

Pourquoi la notification d'alarme ne peut pas se fier uniquement aux écrans

De nombreux systèmes d'automatisation génèrent des alarmes d'équipement, des alarmes IoT, des avertissements de sécurité, des exceptions de processus et des alertes environnementales. Cependant, un problème courant est que les méthodes de notification ne sont pas toujours pratiques. Certains systèmes dépendent encore fortement de la surveillance des écrans par les opérateurs. Cela crée un risque lorsque l'opérateur est éloigné du poste de travail, traite une autre tâche ou travaille dans un environnement bruyant.

Les appels téléphoniques, les SMS et les e-mails peuvent être utilisés dans certains cas, mais ils ne sont pas toujours adaptés aux sites industriels. Les appels peuvent être manqués. Les SMS peuvent être retardés. L'e-mail est souvent trop lent pour les événements urgents. Dans de nombreux environnements industriels, le personnel de première ligne a besoin de notifications instantanées et directes via les outils qu'ils utilisent déjà quotidiennement.

C'est pourquoi la notification audio doit être considérée parallèlement à l'intégration vidéo. Lorsqu'une alarme se produit, le système ne doit pas seulement afficher des données et de la vidéo ; il doit également notifier les bonnes personnes via le bon canal audio.

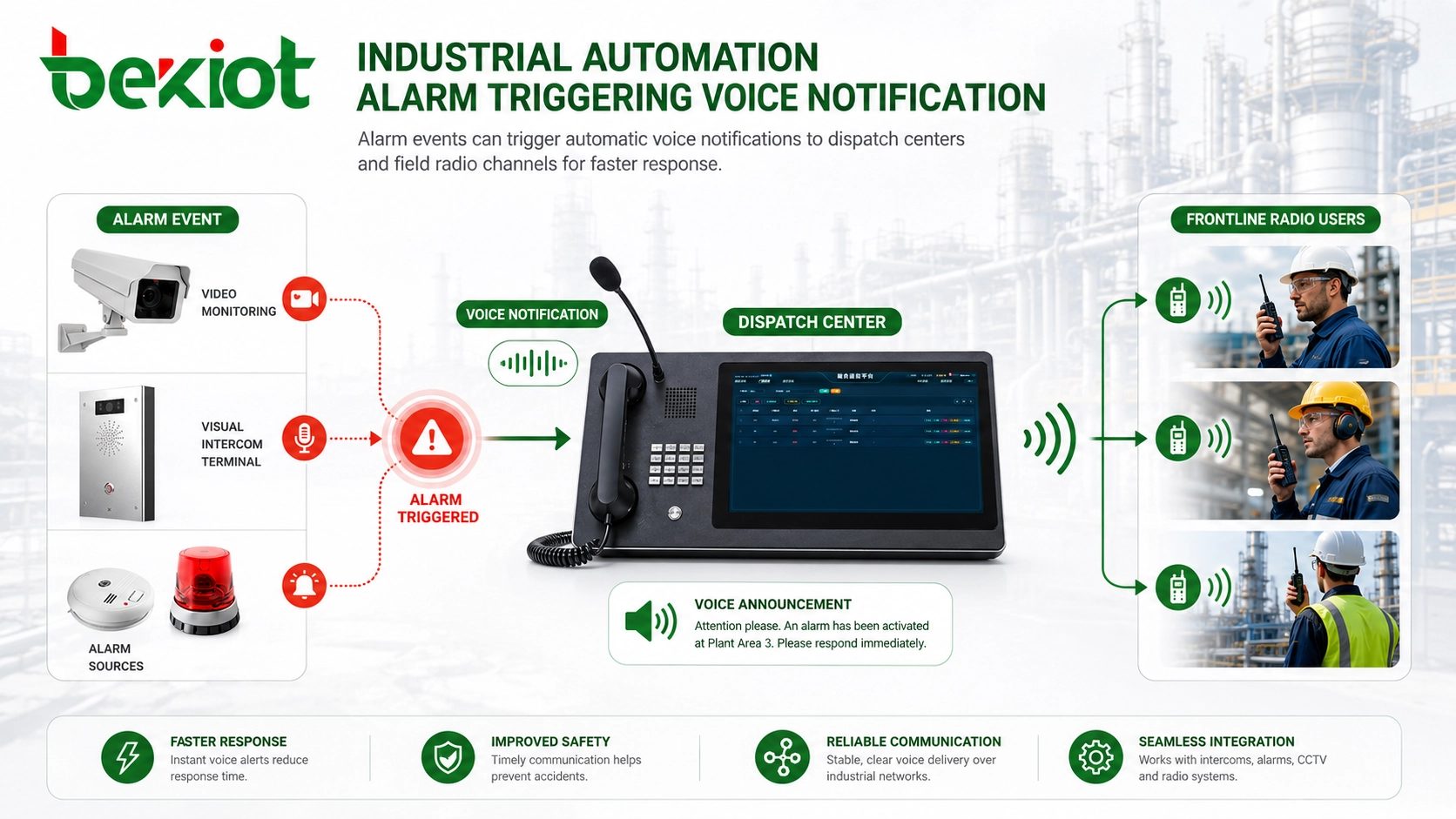

Notification radio et vocale pour les équipes de terrain

Les radios bidirectionnelles sont encore largement utilisées dans les usines, les installations, les entrepôts, les sites énergétiques, les infrastructures de transport et les zones industrielles extérieures. Elles sont simples, directes et adaptées aux équipes de terrain mobiles. Pour cette raison, l'intégration de la notification radio dans l'automatisation industrielle peut améliorer considérablement l'efficacité de la réponse.

Lorsque la plateforme d'automatisation reçoit une alarme d'équipement ou un événement IoT, elle peut générer automatiquement un message vocal et le diffuser sur le canal radio correspondant. La même notification peut également être envoyée au centre de répartition et au personnel d'intervention de première ligne. Cela permet à l'alarme d'atteindre à la fois les superviseurs et les équipes de terrain en même temps.

Par rapport à une dépendance exclusive aux invites sur écran, la notification par radio est plus active. Elle pousse l'événement vers les personnes qui doivent agir. Pour la sécurité de la production, la maintenance des équipements, la réponse aux urgences et l'exploitation des installations, cela peut réduire le délai de réponse et améliorer l'efficacité du traitement des incidents.

Couplage des événements MQTT et IoT

Les projets d'automatisation industrielle s'appuient de plus en plus sur les données IoT. Les capteurs, les contrôleurs, les dispositifs périphériques, les systèmes de surveillance et les équipements de production peuvent publier des informations d'événements sur la plateforme logicielle. MQTT est couramment utilisé dans les scénarios IoT car il est léger et adapté à la communication pilotée par les événements.

Lorsque les systèmes audio et vidéo prennent en charge le couplage via API et protocoles IoT, le logiciel d'automatisation peut construire une logique de réponse plus riche. Une alarme de capteur peut déclencher l'apparition de la caméra, l'enregistrement vidéo, la diffusion vocale, la notification radio et la journalisation des événements. Un avertissement de sécurité peut activer à la fois l'affichage visuel et le rappel audio. Un événement de maintenance à distance peut ouvrir le canal vidéo pertinent et notifier l'équipe désignée.

Ce type de couplage change le rôle de l'audio et de la vidéo. Ils ne sont plus des systèmes indépendants. Ils deviennent des ressources de réponse actives au sein du flux de travail d'automatisation.

Architecture système typique

Une architecture d'intégration audio-vidéo industrielle pratique comprend généralement cinq couches. La première couche est la couche des dispositifs de terrain, comprenant les caméras, les enregistreurs, les capteurs, les points de données liés aux API, les dispositifs IoT, les radios, les terminaux d'interphone et les sources d'alarme. La deuxième couche est la couche réseau, comprenant l'Ethernet industriel, les VLAN, les liaisons sans fil, les réseaux privés, les VPN et l'accès périphérique.

La troisième couche est la couche de passerelle et de traitement multimédia. Cette couche gère l'accès vidéo, la conversion de protocole, la sortie de flux, le transcodage, l'interconnexion vocale, l'accès radio et la lecture audio déclenchée par alarme. La quatrième couche est la couche logicielle d'automatisation, où SCADA, MES, les plateformes IoT, les systèmes de répartition ou les applications industrielles personnalisées gèrent la logique métier et la visualisation.

La cinquième couche est la couche d'application utilisateur. Les opérateurs, répartiteurs, équipes de maintenance, gestionnaires et utilisateurs mobiles accèdent à la vidéo, reçoivent les alarmes, communiquent par voix et coordonnent les actions via les postes de travail, les consoles de répartition, les grands écrans, les terminaux mobiles ou les canaux radio.

Où cette approche apporte de la valeur

Cette solution est adaptée aux usines de fabrication, aux parcs industriels, aux entrepôts, aux centres logistiques, aux stations énergétiques, aux installations de services publics, aux mines, aux ports, aux tunnels, aux usines de traitement des eaux, aux sites chimiques et aux infrastructures de transport. Ces environnements disposent généralement à la fois de systèmes de données et d'équipes d'exploitation de terrain, de sorte que la confirmation visuelle et la notification vocale rapide sont toutes deux importantes.

Dans la fabrication, la vidéo peut aider à vérifier l'état des lignes et les conditions de sécurité. Dans la logistique, elle peut soutenir la surveillance des entrepôts et la supervision des zones de véhicules. Sur les sites énergétiques et de services publics, elle peut soutenir l'inspection à distance et la vérification des incidents. Dans les parcs industriels, elle peut connecter les équipes de sécurité, de maintenance, de gestion immobilière et d'intervention d'urgence.

L'objectif commun est de réduire l'isolement des systèmes. La vidéosurveillance, les données d'automatisation, les alarmes, la communication vocale et la notification radio ne doivent pas fonctionner comme des îlots séparés. Elles doivent travailler ensemble dans le cadre d'une chaîne de réponse opérationnelle unique.

Liste de contrôle de mise en œuvre pour les développeurs

Avant le développement, l'équipe du projet doit confirmer toutes les sources vidéo, y compris les protocoles de caméra, les méthodes d'accès aux enregistreurs, les interfaces de plateforme, les formats de sortie requis et les terminaux d'affichage. Elle doit également confirmer si les fonctions PTZ, le réglage de la mise au point, l'interphone, la récupération des enregistrements et le contrôle de la caméra sont nécessaires.

Pour l'intégration audio, l'équipe doit définir les catégories d'alarmes, les règles de notification, les modèles vocaux, les canaux radio, le comportement du centre de répartition et la logique d'escalade. Toutes les alarmes ne doivent pas être diffusées. Le système doit distinguer les invites d'information, les avertissements de maintenance, les alarmes de sécurité et les événements d'urgence.

La planification du réseau est également importante. Les flux vidéo consomment de la bande passante, tandis que la notification audio nécessite fiabilité et faible latence. Les développeurs doivent tester la stabilité du flux, la latence, la lecture sur navigateur, la compatibilité des terminaux, la réponse API, le moment du déclenchement des alarmes et le comportement sur réseau faible avant la livraison.

Erreurs courantes à éviter

Une erreur courante consiste à traiter l'intégration vidéo uniquement comme une fonction d'aperçu de la caméra. En automatisation industrielle, la vidéo doit être liée aux événements d'alarme, à l'état des dispositifs, aux données de processus, à la récupération des enregistrements et aux actions des opérateurs. Sinon, elle reste séparée du flux de travail métier.

Une autre erreur est d'ignorer la notification audio. Un système peut afficher clairement les alarmes à l'écran, mais les équipes de terrain peuvent ne pas les voir à temps. Pour les sites industriels, la diffusion vocale, la notification radio et la communication avec la répartition sont souvent plus pratiques que les alertes visuelles passives.

Une troisième erreur est de développer chaque interface à partir de zéro. L'utilisation d'une passerelle dédiée et d'équipements de traitement multimédia peut réduire les risques de développement, raccourcir le temps d'intégration et faciliter la maintenance du système. Les travaux complexes audio-vidéo doivent être traités par des composants système spécialisés chaque fois que possible.

Revue finale

L'intégration de l'audio et de la vidéo devient une partie importante du développement de l'automatisation industrielle. L'accès vidéo permet aux opérateurs de vérifier les conditions du site. Les formats de sortie de flux tels que RTSP, FLV, HLS et WebRTC permettent à différents terminaux d'afficher la vidéo. Le contrôle API maintient des fonctions telles que PTZ, le réglage de la mise au point, l'interphone vocal et la récupération des enregistrements disponibles au sein de la plateforme d'automatisation.

En même temps, la notification audio résout un problème pratique de terrain. Lorsque des alarmes d'équipement ou des événements IoT se produisent, le système doit notifier activement les répartiteurs et les travailleurs de première ligne par diffusion vocale, canaux radio ou outils de communication unifiée. Le couplage MQTT et API peut relier ces actions au flux de travail logiciel industriel plus large.

Pour les projets d'automatisation industrielle de haut niveau, la meilleure approche n'est pas de forcer les développeurs logiciels à résoudre manuellement chaque problème audio-vidéo. Une passerelle bien planifiée et une architecture de communication convergée peuvent réduire les risques du projet, améliorer l'efficacité du développement et transformer la vidéo, l'audio, les alarmes et les données IoT en un système de réponse opérationnelle coordonné.

FAQ

Les caméras existantes peuvent-elles être utilisées sur une plateforme d'automatisation industrielle ?

Oui. Les caméras, enregistreurs et plateformes de surveillance existants peuvent souvent être intégrés s'ils prennent en charge des méthodes d'accès standard telles que GB/T28181, RTSP ou ONVIF.

Pourquoi l'intégration API est-elle meilleure que la simple extraction d'un flux RTSP ?

L'extraction RTSP fournit principalement la visualisation vidéo. L'intégration API peut également prendre en charge le contrôle PTZ, le réglage de la mise au point, l'interphone vocal, la récupération des enregistrements, le changement de canal et le couplage d'alarmes.

Quel format de sortie vidéo est le mieux adapté à l'affichage sur navigateur ?

HLS, FLV et WebRTC sont couramment utilisés pour l'affichage basé sur navigateur. Le meilleur choix dépend des exigences de latence, de la compatibilité du navigateur, des conditions réseau et de l'architecture de la plateforme.

Comment les alarmes peuvent-elles atteindre plus rapidement les travailleurs de terrain ?

Les alarmes peuvent déclencher des annonces vocales automatiques, des notifications de répartition ou des diffusions sur canaux radio. C'est souvent plus efficace que de dépendre uniquement des invites à l'écran, des SMS ou des e-mails.

MQTT est-il utile pour le couplage audio-vidéo ?

Oui. MQTT peut transporter des messages d'événements IoT qui déclenchent des apparitions vidéo, des diffusions vocales, des actions d'enregistrement, des notifications radio et des journaux d'alarme au sein du flux de travail d'automatisation.
