La vidéo est devenue une ressource essentielle dans les systèmes de communication, de sécurité, de commandement et d'information. Un seul projet peut impliquer des caméras de surveillance, des plateformes de visioconférence, des systèmes de communication unifiée, des services de streaming multimédia, des enregistreurs corporels, des vidéos de drones, des vidéos embarquées et des systèmes d'affichage distribués. Ces ressources vidéo proviennent souvent de fournisseurs différents, utilisent des méthodes de transmission différentes et suivent des normes techniques différentes.

Le défi n'est pas simplement de savoir comment afficher une image vidéo. Le véritable défi est de faire communiquer différents systèmes vidéo entre eux. La convergence vidéo entre systèmes résout ce problème en utilisant une couche passerelle pour convertir les protocoles, adapter les codecs, ajuster la résolution, contrôler la fréquence d'images et le débit binaire, et délivrer les flux vidéo dans un format que la plateforme cible peut recevoir.

Pourquoi les plateformes vidéo distinctes deviennent un problème

Dans de nombreux projets, les systèmes vidéo sont construits à des moments différents et à des fins différentes. Un service de sécurité peut déployer une plateforme de surveillance. Un centre de commandement peut utiliser un système de visioconférence. Une équipe de communication peut construire une plateforme de communication unifiée basée sur SIP. Les équipes sur le terrain peuvent utiliser des enregistreurs corporels, des drones, des terminaux vidéo mobiles ou des équipements de streaming temporaires. Chaque système fonctionne bien dans son propre environnement, mais l'accès multiplateforme devient difficile.

La raison est que chaque système est conçu autour de son propre protocole, codec, format multimédia et méthode de contrôle. La vidéosurveillance utilise couramment RTSP, ONVIF et GB/T28181. La visioconférence utilise souvent H.323 ou SIP. Les systèmes de communication unifiée sont généralement construits autour de SIP. Les scénarios de drones et de streaming en direct peuvent utiliser RTMP ou GB/T28181. Les plateformes de streaming multimédia peuvent générer FLV, RTMP, HLS ou d'autres formats de flux adaptés au Web.

Lorsque ces systèmes doivent fonctionner ensemble, la connexion directe est rarement simple. Une plateforme de commandement peut avoir besoin de visualiser des vidéos de surveillance. Une visioconférence peut avoir besoin de recevoir un flux de drone. Un système de répartition peut avoir besoin d'envoyer une image de caméra de terrain vers un grand écran. Sans couche de conversion et d'adaptation, chaque interface devient une tâche d'intégration distincte.

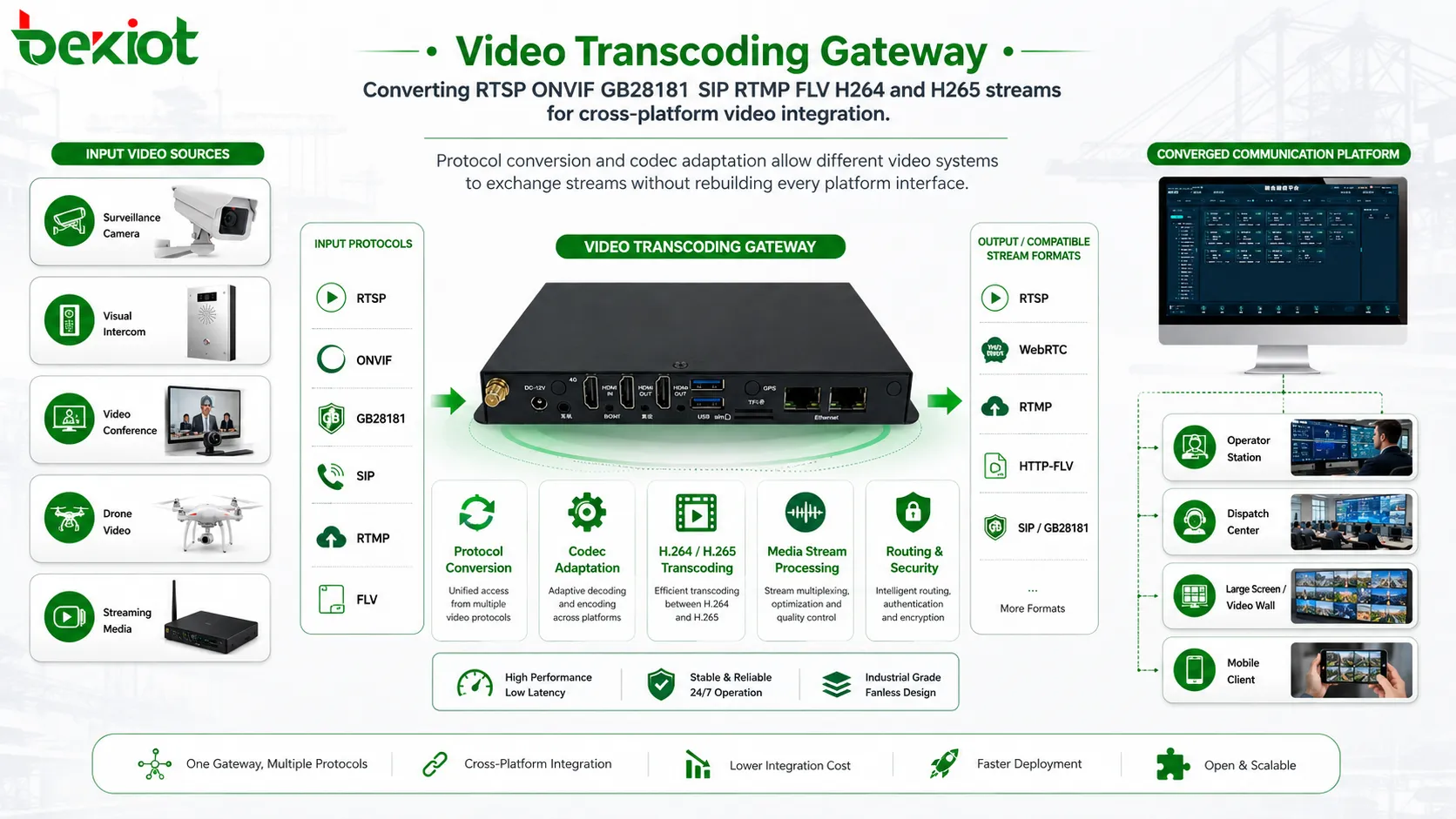

La couche passerelle rend l'intégration pratique

Une solution pratique consiste à déployer une passerelle de transcodage vidéo externe entre les différents systèmes vidéo. La passerelle agit comme une couche d'adaptation multimédia. Elle reçoit des flux vidéo d'une plateforme, les traite selon les exigences de la cible et les délivre dans un protocole, un codec, une résolution, une fréquence d'images et un débit binaire qu'un autre système peut utiliser.

Cette approche évite un développement personnalisé lourd entre chaque paire de plateformes. Au lieu de demander à chaque système vidéo de comprendre tous les autres systèmes, la passerelle gère la conversion au milieu. Ceci est particulièrement précieux dans les projets où plusieurs fournisseurs, systèmes anciens, nouvelles plateformes et dispositifs de terrain spéciaux doivent être connectés sous une seule architecture.

Point fort de la solution : La convergence vidéo entre systèmes est généralement réalisée par une passerelle de transcodage vidéo externe qui gère la conversion de protocole, l'adaptation des codecs, l'ajustement de la résolution et l'optimisation des flux.

La conversion de protocole est la première étape

Différents systèmes vidéo parlent différents langages de protocole. Une caméra de surveillance peut générer RTSP. Une plateforme de sécurité peut utiliser ONVIF ou GB/T28181. Un terminal de visioconférence peut supporter H.323 ou SIP. Un flux en direct de drone peut utiliser RTMP. Une plateforme de streaming peut fournir FLV ou d'autres formats multimédia Web. Si ces protocoles ne peuvent pas être traduits ou réempaquetés, la plateforme cible ne peut pas recevoir correctement la vidéo.

La conversion de protocole permet aux flux vidéo de circuler à travers des systèmes qui n'étaient pas initialement conçus pour interopérer. Par exemple, une source vidéo GB/T28181 peut nécessiter une conversion pour une plateforme de répartition SIP. Un flux de caméra RTSP peut nécessiter un réempaquetage pour un service de streaming Web. Un flux RTMP de drone peut nécessiter d'être introduit dans un système de commandement d'urgence. La passerelle fournit une méthode unifiée pour combler ces différences.

Dans la conception du projet, le support des protocoles doit être vérifié tôt. L'équipe doit confirmer quelles sources vidéo doivent être accessibles, quels systèmes cibles doivent les recevoir et quels formats de protocole sont requis des deux côtés. Cela évite que le plan d'intégration ne dépende d'hypothèses qui échoueront plus tard lors de la mise en service.

L'adaptation des codecs résout un problème de compatibilité plus profond

La conversion de protocole seule ne suffit pas. La convergence vidéo échoue souvent parce que le codec n'est pas compatible. Deux systèmes peuvent tous deux supporter la vidéo IP, mais l'un peut utiliser H.264 tandis que l'autre attend H.265. Certaines plateformes plus anciennes peuvent ne pas décoder les formats de compression plus récents. Certains systèmes légers ou mobiles peuvent préférer des flux de moindre complexité pour réduire la charge de traitement.

C'est pourquoi le transcodage vidéo est une capacité essentielle dans l'intégration entre systèmes. Une passerelle de transcodage vidéo peut convertir H.264 en H.265, ou H.265 en H.264, selon la plateforme réceptrice. Cela rend les ressources vidéo utilisables sur des systèmes ayant des capacités de décodage différentes.

L'adaptation des codecs affecte également la bande passante et le stockage. H.265 peut réduire la bande passante par rapport à H.264 dans de nombreuses conditions, mais peut nécessiter plus de capacité de décodage. H.264 est plus largement compatible dans de nombreux systèmes existants. Le meilleur choix dépend de la capacité du point terminal, de la compatibilité de la plateforme, de l'état du réseau et de l'objectif du projet.

La capacité des canaux doit correspondre à l'échelle du projet

Les projets de convergence vidéo peuvent impliquer seulement quelques flux, ou ils peuvent nécessiter de nombreux canaux simultanés. Pour les petits projets, une passerelle peut seulement avoir besoin de traiter quelques flux de caméras clés ou un ou deux flux vidéo de terrain. Pour les projets de commandement et de sécurité plus importants, de multiples flux simultanés peuvent nécessiter d'être convertis et distribués en même temps.

Une référence d'ingénierie courante est le transcodage simultané de 16 canaux en 1080P sur un seul serveur de classe passerelle. Ce niveau de capacité peut répondre à de nombreux projets de convergence vidéo de taille moyenne, en particulier lorsque l'objectif est de connecter des ressources vidéo clés sélectionnées plutôt que de traiter chaque caméra d'un grand réseau de surveillance.

La planification de la capacité doit prendre en compte la résolution, le codec, la fréquence d'images, le débit binaire, la direction du transcodage et si les flux sont traités en continu ou seulement pendant des événements. Un système qui gère 16 canaux en 1080P peut ne pas gérer le même nombre de flux 4K dans les mêmes conditions. Par conséquent, le nombre de canaux doit toujours être évalué avec la complexité multimédia.

L'ajustement de la résolution réduit la pression sur les ressources

La résolution est un autre élément important de la convergence vidéo. La vidéo haute résolution fournit plus de détails, mais elle consomme également plus de bande passante, de stockage, de capacité de décodage et de ressources informatiques. Dans certains projets, l'envoi de flux en pleine résolution à chaque plateforme cible est inutile et peut même créer des problèmes de performance.

Une passerelle de transcodage vidéo peut ajuster la résolution selon les exigences de l'application. Par exemple, une source 4K peut être convertie en 1080P ou 720P pour un terminal de répartition, un client mobile ou une page de surveillance à distance. L'ajustement de résolution 4K multicanal peut être utile lorsque la source vidéo originale est très claire mais que le système récepteur n'a besoin que d'une taille d'affichage plus petite ou d'un flux à bande passante plus faible.

Cela rend la conception du système plus flexible. La source haute résolution d'origine peut toujours être conservée là où elle est nécessaire, tandis que d'autres plateformes reçoivent une version plus légère adaptée à leurs conditions d'affichage et de réseau. Cela améliore la compatibilité et réduit la consommation de ressources inutiles.

Le contrôle de la fréquence d'images et du débit binaire améliore la qualité de livraison

La fréquence d'images affecte la fluidité des mouvements, le comportement de mise en mémoire tampon et la pression de décodage. Le débit binaire affecte la clarté de l'image, l'utilisation de la bande passante et la stabilité de la transmission. Dans l'intégration entre systèmes, différentes plateformes peuvent utiliser différentes structures d'images ou paramètres de débit binaire. Si ces paramètres ne sont pas adaptés, le système récepteur peut subir des blocages, des retards, des échecs de flux ou une mauvaise qualité d'image.

L'ajustement de la fréquence d'images aide à faire correspondre le flux à la plateforme réceptrice. Une source à haute fréquence d'images peut être réduite pour une transmission à faible bande passante ou pour des systèmes qui n'ont besoin que d'une conscience situationnelle plutôt que de mouvements détaillés. Une fréquence d'images plus basse peut également réduire la pression de décodage et améliorer la stabilité dans des environnements contraints.

Le contrôle du débit binaire est particulièrement important pour la transmission légère et les conditions de réseau faible. Dans les réseaux satellite, les réseaux d'urgence sur le terrain, les liaisons sans fil temporaires et les sites industriels éloignés, la bande passante peut être limitée ou instable. En combinant la conversion de codec, l'ajustement de la résolution et le contrôle du débit binaire, le système peut délivrer un flux vidéo plus stable au lieu de simplement transférer un flux original lourd.

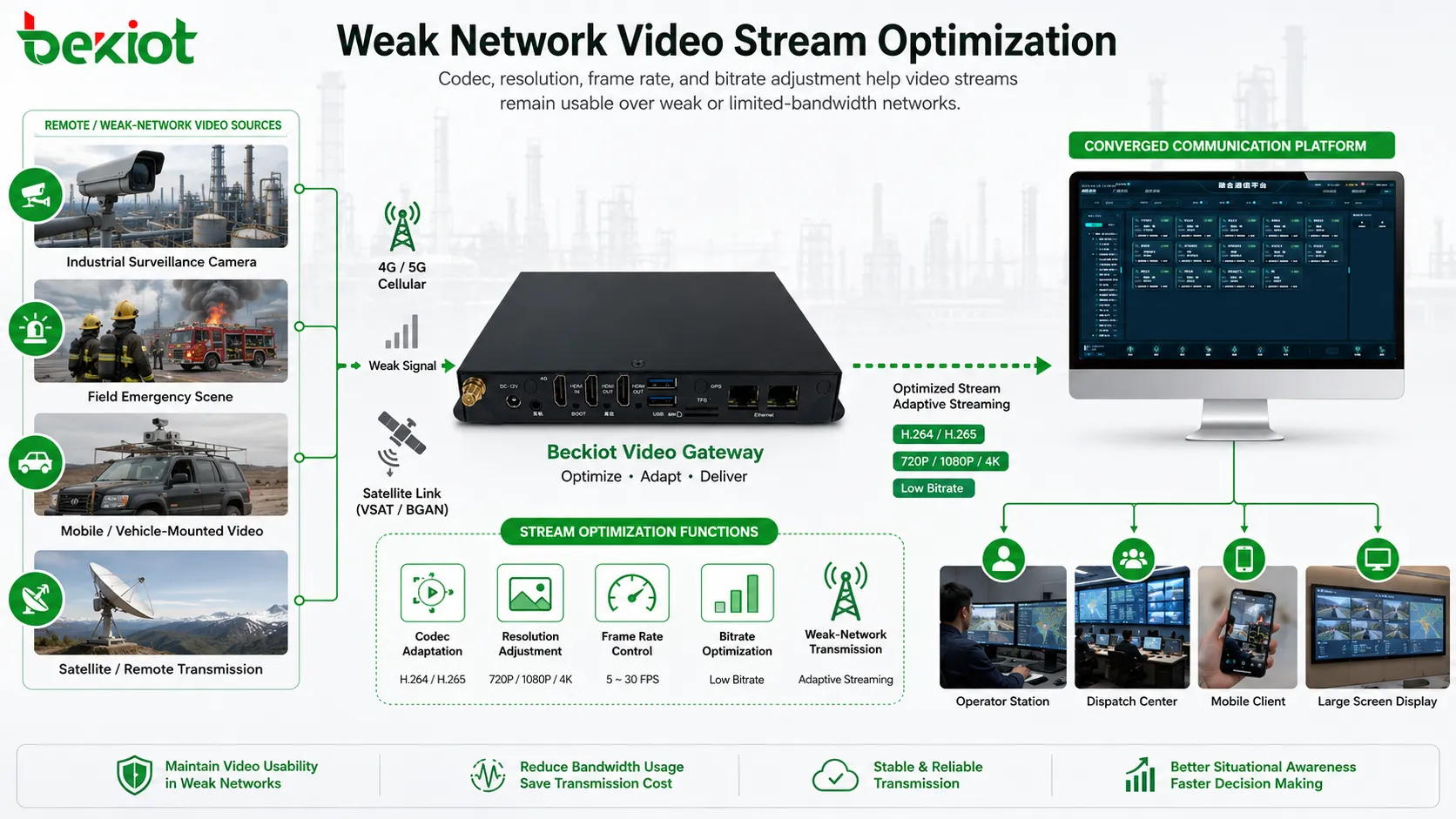

Les scénarios de réseau faible nécessitent une conception de flux adaptative

De nombreux projets de convergence vidéo ne sont pas déployés dans des environnements réseau parfaits. Les véhicules d'urgence, les équipes de terrain extérieures, les installations éloignées, les chantiers de construction, les parcs industriels, les pipelines, les postes électriques, les ports, les mines et les corridors de transport peuvent tous impliquer des liaisons instables. Dans ces scénarios, le transfert direct de vidéo à haut débit binaire peut provoquer des retards, des pertes de paquets ou une interruption complète du flux.

Une conception basée sur une passerelle permet à l'équipe du projet de préparer différents profils de sortie pour différentes conditions de réseau. Un centre de commandement peut recevoir un flux de meilleure qualité. Un client mobile peut recevoir un flux à débit binaire plus faible. Une liaison satellite peut nécessiter une résolution et un débit binaire réduits. Un affichage grand écran peut nécessiter une structure d'images stable et un format de décodage compatible.

Ce type d'adaptation est important car la fusion vidéo ne concerne pas seulement la compatibilité. Il s'agit également de rendre la vidéo utilisable dans des conditions opérationnelles réelles. Un flux de résolution légèrement inférieure qui reste stable peut être plus précieux qu'un flux haute résolution qui échoue lors d'un incident.

Architecture d'application typique

Une architecture complète comprend généralement une couche source vidéo, une couche de traitement de passerelle, une couche d'intégration de plateforme et une couche d'application. La couche source peut inclure des caméras, des enregistreurs, des drones, des systèmes de conférence, des dispositifs corporels, des systèmes embarqués et des plateformes de streaming. La couche passerelle reçoit ces sources et effectue la conversion de protocole, le transcodage, la mise à l'échelle de la résolution, l'ajustement de la fréquence d'images, le contrôle du débit binaire et le réempaquetage des flux.

La couche d'intégration de plateforme connecte les flux traités aux systèmes de commandement, aux plateformes de surveillance, aux systèmes de communication unifiée, aux systèmes de répartition, aux systèmes de réunion, aux plateformes Web, aux systèmes de stockage ou aux systèmes d'affichage grand écran. La couche d'application est l'endroit où les utilisateurs visualisent, appellent, répartissent, enregistrent ou partagent réellement les ressources vidéo.

Cette conception en couches facilite la maintenance. Lorsqu'une nouvelle source vidéo est ajoutée, l'équipe n'a pas besoin de reconstruire tout le système. Elle doit seulement confirmer le format d'entrée, définir l'exigence de sortie et configurer la règle de traitement de la passerelle.

Où l'accès entre systèmes crée le plus de valeur

Le commandement d'urgence est l'un des scénarios les plus précieux. Les centres de commandement ont souvent besoin de rassembler des vidéos de surveillance, des vidéos de drones, des vidéos mobiles de terrain, des vidéos de véhicules et des ressources de visioconférence. Une architecture de convergence basée sur une passerelle aide les décideurs à voir plus de sources à partir d'un seul flux de travail.

Les centres d'opérations de sécurité bénéficient également de cette conception. Différentes marques de caméras, plateformes existantes, systèmes vidéo mobiles et outils de surveillance tiers peuvent nécessiter une unification. Au lieu de remplacer tous les systèmes, la conversion de protocole et le transcodage permettent aux ressources existantes de continuer à être utilisées.

Les projets industriels et de services publics peuvent utiliser la convergence vidéo pour l'inspection à distance, la sécurité de la production, le support de maintenance et la vérification des incidents. Les projets de transport peuvent l'utiliser pour la surveillance des autoroutes, les événements dans les tunnels, l'exploitation ferroviaire, les ports, les aéroports et le commandement du trafic. Dans chaque cas, l'objectif est de réduire les îlots vidéo et de rendre les ressources vidéo utiles disponibles pour le bon système au bon moment.

Points de mise en œuvre pour les intégrateurs de systèmes

Avant le déploiement, l'équipe du projet doit répertorier toutes les sources vidéo et les plateformes cibles. Pour chaque flux, confirmer le protocole source, le codec source, la résolution, la fréquence d'images, le débit binaire, le chemin réseau, le protocole cible, le codec cible et le mode d'affichage requis. Ces informations constituent la base du plan de configuration de la passerelle.

Les tests doivent inclure à la fois des conditions normales et stressantes. L'équipe doit vérifier le démarrage du flux, le délai, la synchronisation audio-vidéo si l'audio est inclus, la stabilité des longues sessions, le comportement de reconnexion, la compatibilité de décodage et l'utilisation de la bande passante. Pour les projets sur réseau faible, les tests doivent inclure la perte de paquets simulée, la limitation de bande passante et l'interruption de liaison.

La gestion est également importante. Une interface de configuration basée sur le Web peut simplifier le déploiement, mais le projet doit toujours définir des règles de dénomination, des règles de mappage des flux, des permissions d'accès, des méthodes de surveillance et des procédures de maintenance. Sans règles d'exploitation claires, un grand projet de convergence vidéo peut devenir difficile à dépanner plus tard.

Erreurs courantes à éviter

Une erreur courante consiste à supposer que la conversion de protocole seule résout l'intégration vidéo. Dans de nombreux cas, le codec, la résolution, la fréquence d'images, le débit binaire et la capacité de décodage de la plateforme réceptrice sont tout aussi importants. Un flux peut se connecter avec succès mais ne pas se lire correctement si ces paramètres ne correspondent pas.

Une autre erreur consiste à transférer le flux original à haut débit binaire partout. Les grands flux peuvent fonctionner à l'intérieur d'un réseau local mais échouer sur les réseaux WAN, sans fil, satellite ou mobiles. Des profils de sortie adaptatifs doivent être planifiés pour différents utilisateurs et conditions de réseau.

Une troisième erreur consiste à développer des adaptateurs séparés pour chaque paire de systèmes. Cela augmente les coûts et la difficulté de maintenance. Une couche de passerelle centralisée est souvent plus pratique car elle fournit une méthode réutilisable pour intégrer plusieurs systèmes vidéo.

Revue finale

La convergence vidéo entre systèmes devient une exigence courante dans les projets de communication, de commandement, de sécurité, industriels et d'urgence. Différents systèmes vidéo utilisent différents protocoles, codecs, résolutions, fréquences d'images et paramètres de débit binaire, donc l'interconnexion directe est souvent difficile.

Une passerelle de transcodage vidéo fournit une solution pratique. Elle peut convertir RTSP, ONVIF, GB/T28181, SIP, RTMP, FLV, les chemins d'accès liés à H.323 et d'autres formats vidéo selon les besoins du projet. Elle peut également convertir entre H.264 et H.265, supporter le traitement simultané en 1080P, ajuster les sources 4K multicanal et optimiser les flux pour la transmission sur réseau faible.

Pour les intégrateurs de systèmes, la clé est de concevoir la convergence vidéo comme une architecture d'adaptation multimédia plutôt que comme une simple tâche de connexion. Lorsque la conversion de protocole, l'adaptation des codecs, la mise à l'échelle de la résolution, le contrôle de la fréquence d'images, l'optimisation du débit binaire et la gestion opérationnelle sont planifiés ensemble, l'intégration vidéo complexe devient beaucoup plus facile à déployer et à maintenir.

FAQ

La convergence vidéo est-elle la même chose que l'intégration de la vidéosurveillance ?

Non. L'intégration de la vidéosurveillance se concentre généralement sur l'accès aux caméras et aux plateformes de surveillance. La convergence vidéo est plus large et peut inclure la surveillance, la visioconférence, les communications unifiées, les drones, les caméras corporelles, les médias en streaming et les systèmes de commandement.

Pourquoi le transcodage est-il nécessaire si le protocole a déjà été converti ?

La conversion de protocole modifie la manière dont le flux est délivré, tandis que le transcodage modifie la manière dont la vidéo est encodée. Une plateforme réceptrice peut accepter le protocole mais échouer si elle ne peut pas décoder le codec, la résolution, la fréquence d'images ou le débit binaire.

La vidéo 4K peut-elle être utilisée dans des projets entre systèmes ?

Oui, mais la vidéo 4K doit être planifiée soigneusement. Certains systèmes peuvent avoir besoin du flux 4K original, tandis que d'autres peuvent seulement avoir besoin d'une sortie 1080P ou 720P. L'ajustement de la résolution aide à répondre à chaque scénario d'application.

Quel est le principal risque dans la transmission vidéo sur réseau faible ?

Le principal risque est une lecture instable causée par un débit binaire élevé, une perte de paquets, une latence ou une bande passante insuffisante. Le codec, la résolution, la fréquence d'images et le débit binaire doivent être ajustés ensemble pour une meilleure stabilité.

Est-il préférable de personnaliser chaque interface de plateforme ou d'utiliser une passerelle ?

Pour les projets multi-systèmes, une passerelle est généralement plus pratique. Elle fournit une couche d'adaptation réutilisable et réduit le besoin de travaux de développement séparés entre chaque paire de systèmes vidéo.
