Le trunk analogique, le trunk numérique et le trunk IP sont trois méthodes courantes pour connecter des systèmes téléphoniques, des plateformes PBX, des réseaux d’opérateurs et des systèmes modernes de communications unifiées. Ils ont tous le même objectif de base : permettre à un système de communication d’échanger des appels avec un autre. Cependant, ils diffèrent fortement par le type d’interface, la capacité de canaux, la méthode de signalisation, le coût de déploiement, l’évolutivité et la valeur de mise à niveau à long terme.

Pour un petit bureau, quelques lignes analogiques peuvent suffire. Pour une grande entreprise ou un accès téléphonique de niveau opérateur, un trunk numérique E1 peut offrir une capacité d’appels plus élevée et une qualité stable de ligne dédiée. Pour les plateformes modernes basées sur SIP, le trunk IP est généralement plus flexible, plus facile à étendre et mieux adapté aux services voix, vidéo, dispatching et communication cloud multi-sites.

Pourquoi le type de trunk compte dans la planification du système

Dans un projet de communication, le trunk n’est pas seulement une ligne physique ou une connexion réseau. Il détermine comment deux systèmes échangent des appels, combien d’appels simultanés peuvent être pris en charge, quel type de passerelle ou d’interface est nécessaire, et si le système pourra évoluer facilement à l’avenir.

Un trunk peut être utilisé entre deux systèmes PBX, entre le système téléphonique d’une entreprise et un opérateur télécom, entre un système vocal existant et un IP PBX, ou entre une plateforme privée de dispatching et un réseau vocal public. Si le mauvais type de trunk est choisi, le projet peut rencontrer une capacité d’appels limitée, un câblage complexe, une signalisation incompatible, une mauvaise qualité vocale, une maintenance difficile ou un coût de mise à niveau élevé.

Pour cette raison, les équipes projet ne doivent pas choisir un trunk uniquement selon le prix. Elles doivent comparer les ressources de lignes existantes, le trafic d’appels prévu, les interfaces PBX disponibles, le type d’accès opérateur, l’état du réseau, les exigences de sécurité et l’orientation future de migration.

Accès simple par lignes pour les petits systèmes

Le trunk analogique repose sur la technologie traditionnelle des lignes téléphoniques. Il est facile à comprendre et reste utilisé dans de nombreux petits bureaux, systèmes PBX hérités, hôtels, comptoirs de service et scénarios d’accès téléphonique local. Chaque ligne analogique prend généralement en charge un appel à la fois.

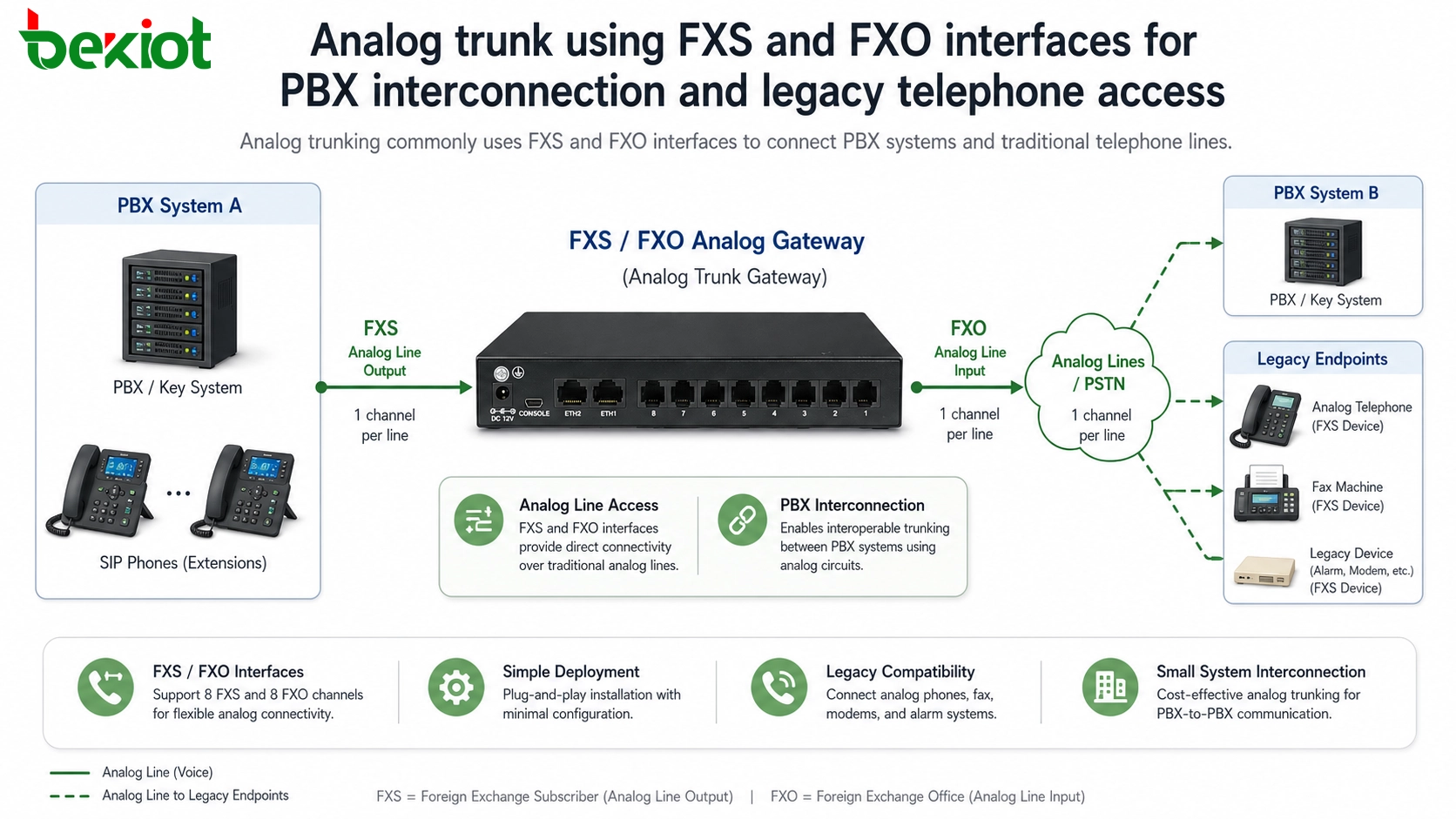

Dans l’interconnexion PBX, le côté de sortie analogique est souvent fourni par une interface FXS. FXS signifie Foreign Exchange Station. Par exemple, une carte FXS à 8 ports peut fournir 8 lignes téléphoniques analogiques. Ces lignes peuvent être connectées directement à des téléphones analogiques ou à un autre système PBX.

Le côté récepteur utilise généralement une interface FXO. FXO signifie Foreign Exchange Office. Si deux systèmes PBX sont connectés par 8 lignes analogiques, ils peuvent fournir 8 canaux vocaux entre eux. Après configuration des règles de numérotation et de routage, les utilisateurs des deux systèmes peuvent s’appeler.

Solution associée :Solution de passerelle analogique

Où cette méthode reste utile

L’accès analogique convient lorsque l’échelle du projet est réduite, que le nombre de canaux requis est limité et que l’infrastructure téléphonique existante est déjà analogique. Il est également utile lorsqu’une plateforme de communication IP doit conserver des téléphones analogiques, des lignes PSTN, des fax, des téléphones d’ascenseur, des téléphones d’urgence ou des extensions PBX existantes.

Ses avantages sont clairs : faible coût d’entrée, logique de câblage simple, dépannage facile et large compatibilité avec les anciens équipements téléphoniques. Pour de nombreux systèmes petits et moyens, le trunk analogique reste une option pratique.

Sa limite est également évidente. Lorsque le projet exige de nombreux appels simultanés, le trunk analogique devient inefficace, car chaque canal d’appel nécessite une ligne physique séparée. Un câblage analogique à grande échelle est difficile à gérer et n’est pas idéal pour les plateformes modernes évolutives.

Liaisons dédiées haute capacité pour les réseaux vocaux

Le trunk numérique est utilisé lorsque les lignes analogiques ne répondent plus aux exigences de capacité et de stabilité. Au lieu d’utiliser de nombreuses lignes analogiques séparées, un trunk numérique transporte plusieurs canaux vocaux sur une seule liaison de communication numérique. Cela le rend adapté aux systèmes PBX d’entreprise, à l’accès opérateur, aux centres d’appels et aux projets vocaux à fort volume.

Les trunks numériques sont généralement divisés en systèmes T1 et E1. E1 est largement utilisé en Chine et dans de nombreuses autres régions. E1 est une norme internationale de communication numérique définie à l’origine par l’ITU-T pour transmettre la voix, les données et la signalisation.

Une ligne E1 utilise le multiplexage temporel. Un E1 est divisé en 32 intervalles de temps. L’intervalle 0 est utilisé pour la synchronisation de trame, et l’intervalle 16 est couramment utilisé pour la transmission de la signalisation. Chaque intervalle transporte 64 Kbps, ce qui donne une bande passante totale de 2,048 Mbps pour un E1. C’est pourquoi E1 est souvent appelé ligne 2M.

Dans la téléphonie pratique, une ligne E1 prend généralement en charge 30 appels vocaux simultanés. Elle peut être transmise sur fibre optique et connectée à l’équipement terminal par paire torsadée ou câble coaxial, selon l’équipement de transmission et la conception du site.

Solution associée :Solution de passerelle de trunk

La signalisation doit correspondre des deux côtés

Le trunk numérique ne concerne pas seulement la connexion physique. La compatibilité de la signalisation est une exigence clé. Les méthodes courantes de signalisation téléphonique incluent R2, China No.1, SS7 et ISDN-PRI.

Lorsque deux systèmes sont connectés par un trunk E1, les deux côtés doivent utiliser la même méthode de signalisation. Dans de nombreux projets actuels, SS7 et ISDN-PRI figurent parmi les options les plus courantes. Les ingénieurs doivent également confirmer le mode de codage, le mode de vérification, les paramètres d’horloge, les règles de routage et les paramètres associés du trunk.

Les principaux avantages du trunk numérique sont une qualité vocale stable, une sécurité plus élevée, une plus grande capacité de simultanéité et la fiabilité d’une ligne dédiée. Ses inconvénients sont un coût d’accès plus élevé, des exigences de configuration plus professionnelles et une flexibilité inférieure à celle d’un trunk purement IP.

Accès réseau pour les plateformes modernes

Le trunk IP connecte les systèmes de communication via un réseau IP. Il est largement utilisé dans les SIP PBX, les plateformes de communications unifiées, les systèmes de dispatching, les services de voix cloud, les réseaux vocaux d’entreprise et les environnements IMS d’opérateurs.

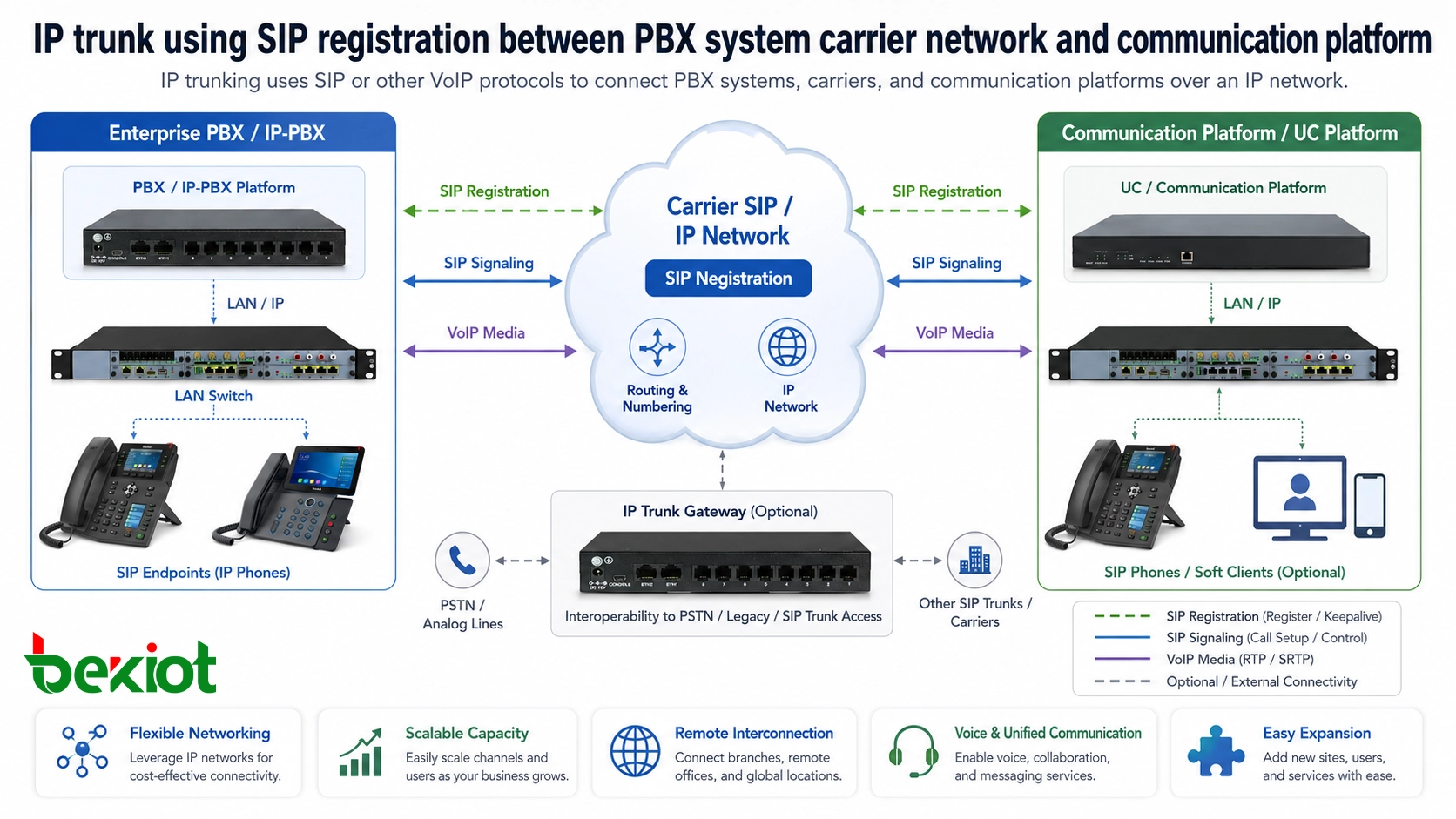

SIP est le protocole le plus courant pour le trunk IP. Si deux systèmes prennent tous deux en charge SIP et peuvent se joindre via le réseau, les ingénieurs peuvent créer des trunks sur les deux systèmes et faire pointer chaque côté vers l’adresse IP de l’autre. Cette méthode est souvent utilisée pour l’interconnexion point à point entre deux plateformes de communication.

Une autre méthode courante est l’accès basé sur l’enregistrement. Dans ce modèle, l’opérateur ou le fournisseur de services fournit au client les informations de compte SIP, l’adresse du serveur, le port, le mot de passe et les paramètres d’authentification. Le PBX ou la passerelle côté client s’enregistre sur la plateforme du fournisseur, et les appels sont routés via ce trunk SIP enregistré.

Au-delà de la simple connectivité SIP

SIP est le protocole dominant pour le trunk IP moderne, mais certains systèmes peuvent également prendre en charge H.323, IAX ou d’autres méthodes d’interconnexion VoIP. Dans les réseaux d’opérateurs, les cœurs IMS reposent également souvent sur une architecture SIP.

Le plus grand avantage du trunk IP est la flexibilité. Il ne dépend pas d’une construction physique lourde comme l’accès analogique ou E1. Il peut prendre en charge l’interconnexion à distance, les réseaux multi-agences, le routage vocal, la communication vidéo, l’enregistrement, la gestion des numéros et l’intégration de plateformes via les réseaux IP.

Cependant, le trunk IP dépend aussi fortement de la qualité du réseau et de la planification de la sécurité. La latence, la gigue, la perte de paquets, la traversée NAT, les règles de pare-feu, la stabilité de l’enregistrement SIP, la compatibilité des codecs et la protection contre les cyberattaques peuvent affecter la qualité vocale et la fiabilité du système.

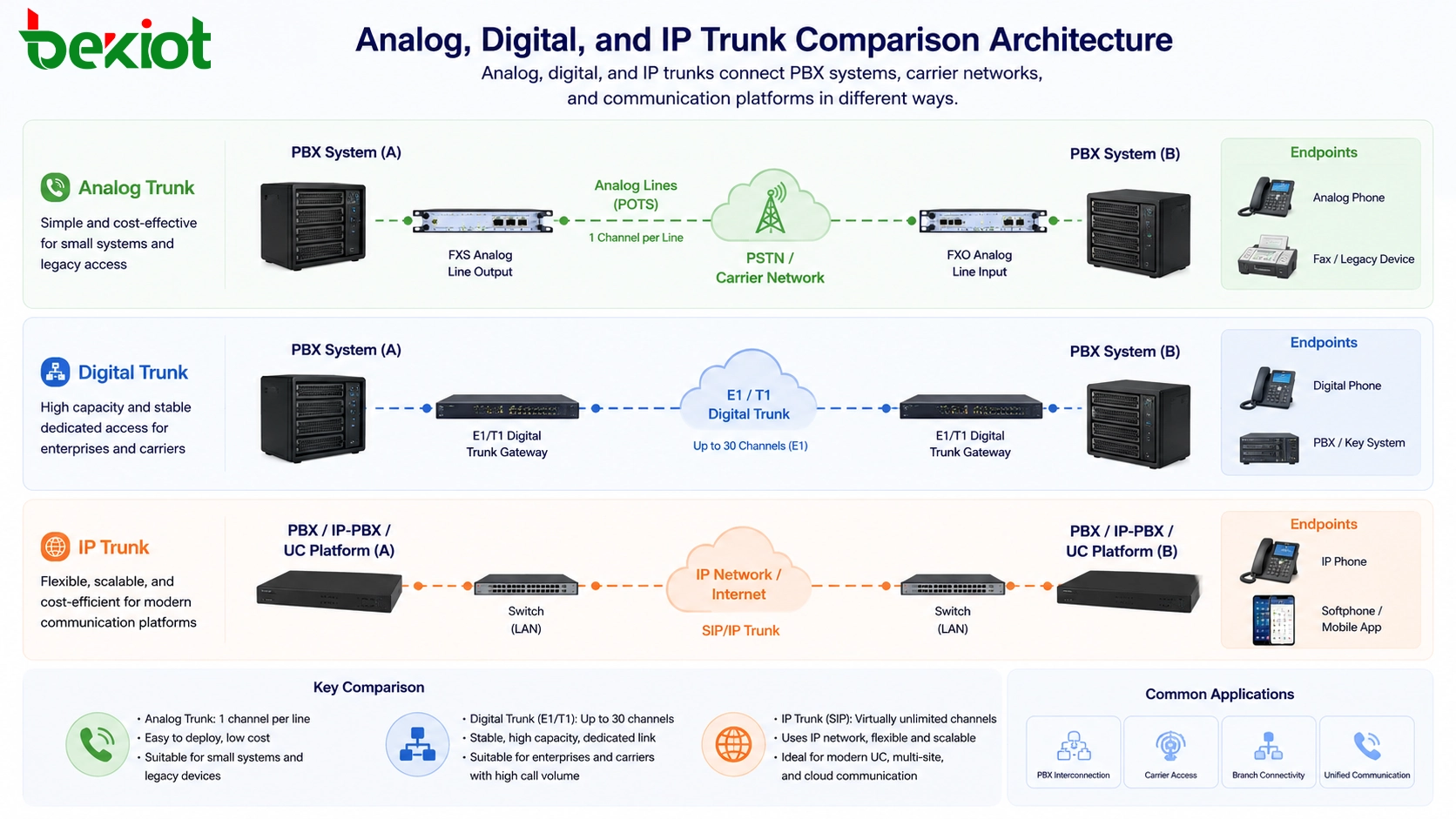

Comment comparer les trois options

Les trunks analogiques, numériques et IP ne sont pas simplement des technologies ancienne, nouvelle et plus récente. Ils répondent à des besoins de projet différents. Le bon choix dépend du système existant, des ressources opérateur, de la capacité de canaux, du budget, de l’environnement de déploiement et du plan de mise à niveau futur.

Pour les petits systèmes, les trunks analogiques suffisent souvent. Pour l’accès téléphonique dédié de niveau opérateur, les trunks numériques E1 restent précieux. Pour les nouvelles plateformes de communication nécessitant évolutivité, accès distant et intégration de services, le trunk IP est généralement l’orientation privilégiée.

Stratégie de migration pour les systèmes vocaux existants

De nombreuses organisations ne remplacent pas tout leur système téléphonique en une seule fois. Une approche plus réaliste est la migration progressive. Les lignes analogiques existantes, les circuits E1, les anciens équipements PBX et les nouvelles plateformes SIP peuvent coexister pendant longtemps.

Dans ce type de projet, les passerelles deviennent le pont entre différentes technologies. Une passerelle analogique peut connecter des lignes FXS ou FXO à une plateforme VoIP. Une passerelle de trunk E1 peut connecter des lignes numériques d’opérateur ou des trunks PBX hérités à des systèmes basés sur SIP. Une passerelle de trunk SIP peut aider à gérer l’accès opérateur, le routage, la conversion de codecs et l’adaptation réseau.

Cette approche protège l’investissement existant tout en permettant au système de communication d’évoluer vers une architecture basée sur IP. Elle est utile pour les entreprises, les hôtels, les campus, les sites industriels, les systèmes de transport, les centres de commandement d’urgence et les organisations multi-agences.

Liste de vérification avant sélection

Avant de choisir une solution de trunking, l’équipe projet doit confirmer le nombre d’appels simultanés requis, le type d’interface PBX actuel, la méthode d’accès opérateur, le protocole de signalisation, le plan de numérotation, les règles de routage et la capacité future attendue.

Pour le trunk analogique, les points clés incluent le nombre de ports FXS et FXO, la qualité de ligne, la prise en charge de l’identification de l’appelant, l’inversion de polarité, les besoins de fax et la distance de câblage. Pour le trunk numérique, ils incluent le type d’interface E1, le mode de signalisation, la source d’horloge, la méthode de codage et la configuration côté opérateur.

Pour le trunk IP, les points clés incluent la compatibilité SIP, le mode d’enregistrement, l’accessibilité IP, la traversée NAT, la négociation de codecs, la politique de pare-feu, la bande passante, la QoS, la protection de sécurité et la conception de routes de secours. Ces détails affectent directement la qualité vocale et la fiabilité du système après le déploiement.

Construire une architecture pratique d’accès vocal

Une bonne architecture d’accès vocal n’oblige pas chaque projet à utiliser un seul type de trunk. Elle utilise plutôt la bonne méthode d’accès pour chaque partie du système. Les lignes analogiques peuvent rester utiles en périphérie. E1 peut encore être nécessaire pour l’accès opérateur dédié. Le trunk IP peut devenir l’orientation principale pour l’intégration de plateformes et l’expansion future.

La solution la plus pratique consiste à concevoir une couche d’accès modulaire. Les différents trunks sont connectés par des passerelles adaptées, tandis que la plateforme centrale gère le routage, les utilisateurs, l’enregistrement, le dispatching, la supervision et l’intégration des services.

Avec cette architecture, les organisations peuvent conserver leurs ressources existantes, réduire les risques de migration et construire progressivement un système de communication plus flexible pour la voix, la vidéo, le dispatching, la réponse d’urgence et les communications unifiées.

FAQ

Les trunks analogiques peuvent-ils être convertis en trunks SIP ?

Oui. Les trunks analogiques peuvent être convertis en SIP via une passerelle analogique. La passerelle se connecte aux lignes FXS ou FXO d’un côté et communique avec la plateforme SIP de l’autre.

E1 est-il meilleur que le trunk SIP pour la qualité vocale ?

E1 fournit une stabilité de ligne dédiée, tandis que le trunk SIP dépend de la qualité du réseau IP. Si le réseau IP dispose d’une bande passante, d’une QoS et d’un contrôle de sécurité appropriés, le trunk SIP peut également fournir un service vocal fiable.

Pourquoi un E1 fournit-il généralement 30 appels au lieu de 32 ?

Bien qu’un E1 comporte 32 intervalles de temps, l’intervalle 0 est utilisé pour la synchronisation de trame et l’intervalle 16 est généralement utilisé pour la signalisation. Il reste donc normalement 30 intervalles disponibles pour les canaux vocaux.

Tous les trunks SIP fonctionnent-ils avec chaque PBX ?

Non. SIP est un protocole standard, mais différentes plateformes peuvent avoir des méthodes d’enregistrement, des règles d’authentification, des préférences de codec, des formats d’en-tête et des comportements NAT différents. Des tests de compatibilité sont recommandés avant le déploiement.

Quand un projet doit-il utiliser une passerelle au lieu d’une connexion trunk directe ?

Une passerelle doit être utilisée lorsque les deux systèmes ont des interfaces, méthodes de signalisation, formats média ou conditions réseau différents. Elle aide à convertir les types d’accès et rend l’architecture globale de communication plus facile à gérer.
