La manutention automatisée des marchandises ne supprime pas le besoin de communication vocale. Les équipages des navires, les opérateurs d'équipements, les équipes de sécurité et le personnel de maintenance comptent toujours sur les canaux radio VHF maritimes ou autres canaux radio bidirectionnels lorsque le travail doit être coordonné immédiatement. Le problème apparaît lorsque le centre de contrôle est éloigné du front d'eau : les opérateurs peuvent voir le terminal via des caméras et des logiciels de gestion, mais une radio portable dans la salle de contrôle peut ne plus joindre les personnes qui effectuent le travail.

Une passerelle Radio over IP comble cet écart sans obliger le port à remplacer son réseau radio existant. Installée à côté de l'équipement radio du terminal, la passerelle transporte la voix et la commande de pression pour parler (PTT) sur le réseau IP du port. Le répartiteur distant peut alors communiquer avec les radios de terrain depuis la même console utilisée pour l'interphonie, la sonorisation et les appels opérationnels.

L'exigence ne se limite pas aux appels de routine navire-terre. Un opérateur distant peut avoir besoin de coordonner un changement de poste d'amarrage, de confirmer qu'une voie de grue est dégagée, de contacter une équipe de maintenance à proximité d'équipements automatisés ou de transmettre une instruction opérationnelle par mauvaise visibilité. Ces appels sont généralement courts, mais ils sont sensibles au temps et impliquent des personnes utilisant différents dispositifs de communication. La solution doit donc préserver l'immédiateté de la radio tout en rendant le canal disponible dans l'environnement de répartition élargi du port.

Pourquoi la communication radio directe tombe en panne

Une liaison radio conventionnelle entre deux portables fonctionne mieux lorsque le répartiteur se trouve dans la zone de couverture prévue. Dans un port automatisé ou téléopéré, la salle de contrôle peut être située dans un campus de bureaux, un centre d'opérations ou un autre site sécurisé éloigné du quai. La distance, les piles de conteneurs, les grues, les bâtiments et le terrain local peuvent rendre la couverture radio directe peu fiable ou impossible.

Renvoyer le personnel de répartition au front d'eau uniquement pour utiliser une radio va à l'encontre des opérations à distance. Cela introduit également des déplacements évitables, retarde la prise de décision et place davantage de personnel à proximité de machines en mouvement. Installer une radio haute puissance dans le bureau distant n'est pas toujours une bonne solution non plus : le site peut manquer d'infrastructure d'antenne adaptée, et le long trajet radio reste exposé aux mêmes obstacles physiques.

L'approche la plus pratique consiste à conserver la radio VHF et l'antenne là où la couverture radio est déjà éprouvée—c'est-à-dire dans la salle d'équipement du port—et à étendre le poste de l'opérateur sur le réseau existant. Cela sépare les deux parties du chemin de communication :

• La liaison radio locale couvre les navires, les équipes à quai et les travailleurs mobiles.

• La liaison IP transporte l'audio et le contrôle entre le port et le centre de contrôle distant.

Ces deux domaines de couverture doivent être évalués séparément. Un signal faible entre une radio portable et l'antenne du port est un problème de couverture RF, tandis qu'un audio interrompu ou retardé entre la salle d'équipement et le centre de contrôle est un problème de transport IP. Traiter les deux comme une seule panne ralentit le dépannage. Une conception pratique doit enregistrer la zone de couverture radio prévue, le chemin réseau et l'équipe de maintenance responsable de chaque partie du trajet avant la mise en service du système.

Architecture pour étendre la VHF maritime sur IP

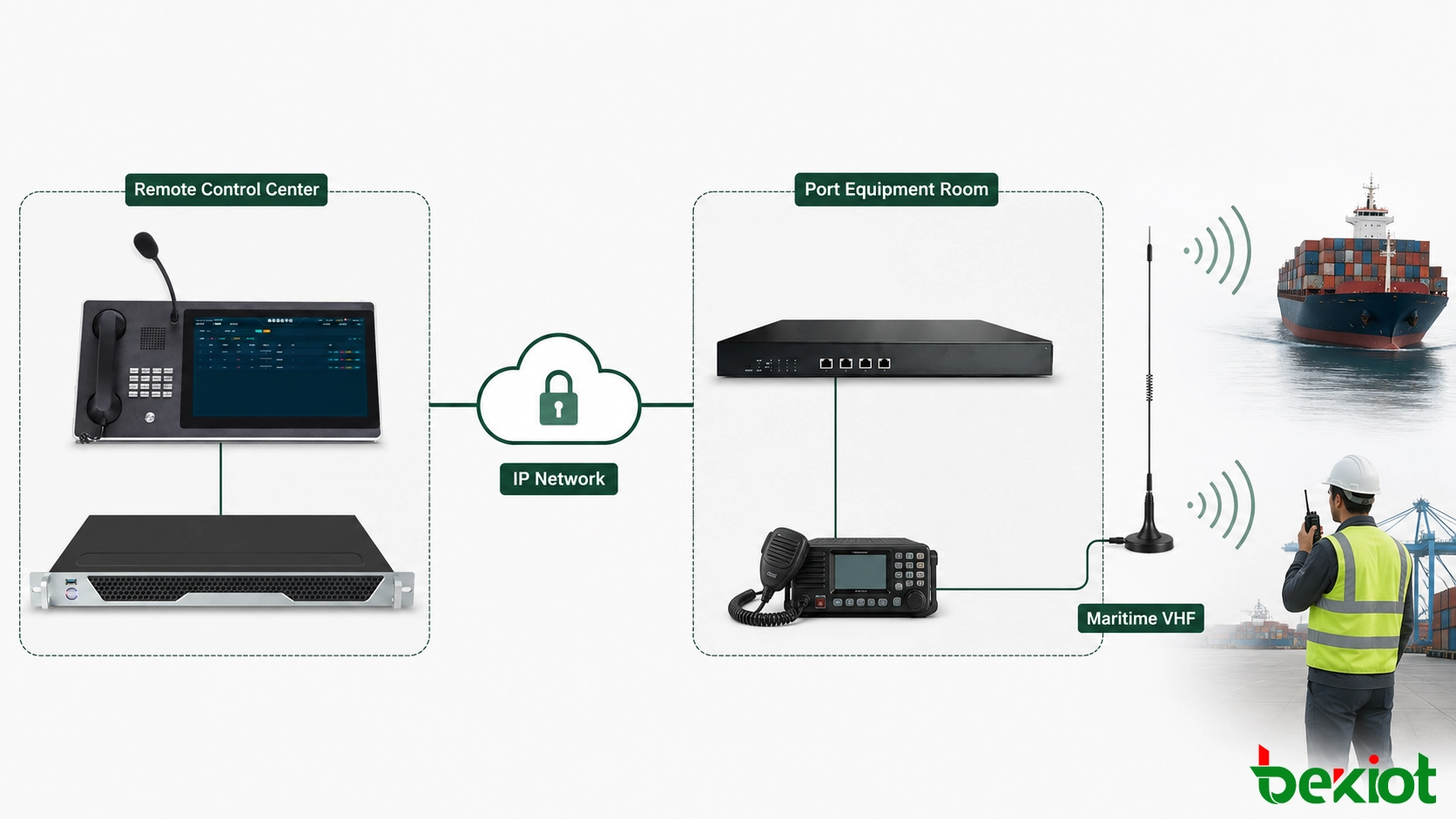

Un déploiement monovoie de base conserve la structure pratique de l'article original : une passerelle RoIP, une radio VHF maritime dans la salle d'équipement du port et un terminal de répartition dans la salle de contrôle distante. La radio VHF continue d'utiliser son antenne locale et le canal de fonctionnement attribué. La passerelle se connecte à l'interface audio et de contrôle de la radio, tandis que son port Ethernet se connecte au LAN du port ou à une liaison étendue gérée.

Sur le côté IP, la passerelle peut s'enregistrer ou se connecter à une plateforme de répartition basée sur SIP. Elle convertit l'audio reçu de la radio en un flux multimédia IP et convertit l'audio du répartiteur en un signal adapté à la transmission radio. Une interface de contrôle transporte la commande PTT afin que le répartiteur puisse activer la radio à distance plutôt que de la laisser en mode émission en permanence.

Cette configuration est différente du remplacement de la VHF par une application pour smartphone. Les équipes de terrain et les équipages de navires continuent d'utiliser les radios et les canaux déjà adaptés aux opérations sur le front d'eau. RoIP modifie la façon dont le centre de contrôle atteint la station de base radio ; il ne modifie pas l'interface hertzienne utilisée par le personnel sur le terrain.

La partie IP peut également couvrir plus d'un site. Un LAN du port peut transporter le trafic de la salle d'équipement vers un bâtiment d'exploitation local, tandis qu'un WAN géré ou un tunnel privé l'étend à un centre de contrôle régional. Dans les deux cas, le point d'extrémité radio doit être maintenu sur un segment réseau contrôlé. Le routage, les règles de pare-feu et les priorités vocales peuvent alors être gérés sans exposer la passerelle ou le service de répartition directement à un réseau non fiable.

Le schéma d'implémentation doit identifier trois chemins associés : l'audio reçu de la radio, l'audio émis vers la radio et le contrôle PTT du répartiteur. Les informations de statut, telles que la disponibilité de la passerelle ou l'état de l'interface radio, peuvent utiliser un chemin de signalisation séparé. La documentation de ces flux facilite l'attribution des règles de pare-feu, le diagnostic de l'audio unidirectionnel et la confirmation du composant qui contrôle l'émission. Cela évite également une erreur de mise en service courante dans laquelle les paquets vocaux passent correctement mais la radio ne s'active jamais parce que le chemin de contrôle n'a pas été cartographié.

Produit associé : Passerelle RoIP Becke

Comment les répartiteurs communiquent avec le terrain

Du point de vue de l'opérateur, le canal radio doit se comporter comme une ressource clairement identifiée plutôt qu'une collection d'interfaces. La passerelle peut se voir attribuer un numéro, une étiquette de canal ou une touche de répartition dans la plateforme de communication. Un répartiteur sélectionne cette ressource, écoute l'activité du canal et appuie sur PTT pour parler aux radios fonctionnant sur la même fréquence.

Une console de bureau ou un téléphone de répartition avec touches programmables peut fournir un accès en un seul clic. La touche doit être étiquetée selon la fonction opérationnelle—comme Opérations d'amarrage, Canal maritime ou Maintenance de la cour—plutôt que d'afficher un numéro de poste interne que les opérateurs doivent mémoriser. Un microphone externe à col de cygne peut être utilisé lorsque la salle de contrôle gère des annonces ou des appels radio fréquents.

Un appel en direct suit généralement cette séquence :

1. Le répartiteur sélectionne le canal radio requis sur la console.

2. La plateforme vérifie ou affiche l'état d'activité actuel du canal.

3. Lorsque le répartiteur appuie sur PTT, la commande est envoyée via le réseau IP à la passerelle.

4. La passerelle active la radio VHF connectée et transmet l'audio du répartiteur à son entrée d'émission.

5. Lorsque le PTT est relâché, la radio repasse en mode réception et les réponses du terrain sont diffusées au poste de répartition.

Le timing du PTT est important. Si la voix commence avant que l'émetteur radio ne soit complètement activé, la première syllabe peut être perdue. Un système bien conçu applique un délai d'avance à l'émission approprié et ajuste les niveaux audio afin que la voix distante soit claire sans surcharger l'entrée de la radio.

La procédure sur console est tout aussi importante lorsque plusieurs répartiteurs peuvent accéder au même canal. Les opérateurs doivent pouvoir voir si la ressource est disponible, écouter avant d'émettre et identifier quel poste détient actuellement le PTT. Les noms de canaux et les touches de raccourci doivent rester cohérents entre les consoles principales et de secours. Ces petites décisions d'interface réduisent les doubles émissions accidentelles et aident un opérateur de remplacement à utiliser correctement le chemin radio sans avoir à apprendre la configuration sous-jacente de la passerelle.

Intégration avec les systèmes portuaires existants

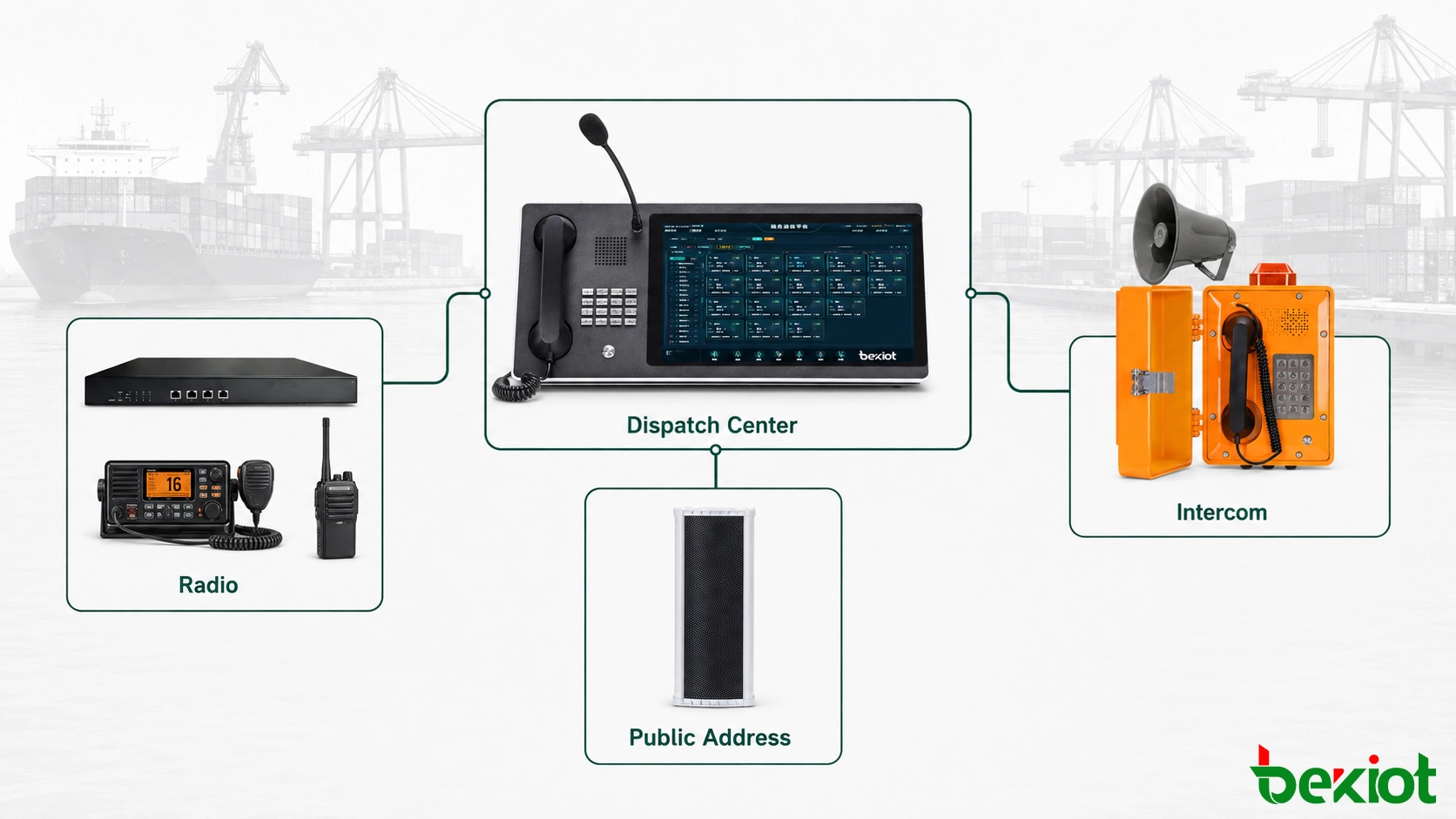

La valeur principale de la passerelle ne se limite pas à l'extension radio. De nombreux ports exploitent déjà un système de répartition IP qui dessert des stations d'interphonie industrielle, des haut-parleurs IP, des terminaux de radiomessagerie et des téléphones de salle de contrôle. L'ajout du canal radio à cet environnement offre à l'opérateur une interface unique pour plusieurs voies de communication autrement séparées.

Par exemple, un répartiteur peut appeler le canal VHF utilisé par un navire, parler à un ouvrier de maintenance via une interphonie industrielle et diffuser un message opérationnel non urgent vers une zone de chargement sans changer de poste. Les systèmes n'ont pas besoin de partager le même support physique ; ils ont seulement besoin d'une intégration contrôlée au niveau de la répartition.

Une interface unifiée aide également l'opérateur à suivre le contexte d'un événement. Lorsqu'une alarme d'équipement ou une notification de caméra identifie une zone problématique, le répartiteur peut sélectionner le groupe radio responsable de cette zone, contacter un point d'interphonie voisin et émettre une annonce ciblée si le travail doit être interrompu. Les communications restent séparées au niveau des dispositifs, mais leurs noms, permissions et statuts opérationnels sont présentés ensemble. Cela réduit les erreurs de sélection de canal et évite de diffuser un message à des zones non concernées.

Cette conception préserve également les investissements antérieurs. Si la radio VHF, le système d'antenne, le LAN interne et la plateforme de répartition sont déjà fonctionnels, le projet ne nécessite pas un remplacement complet des communications. La passerelle est ajoutée à la frontière entre les domaines radio et IP. L'expansion peut ensuite suivre la demande réelle : un deuxième canal opérationnel peut être intégré séparément, tandis que les canaux non concernés restent inchangés.

L'intégration doit néanmoins respecter les limites opérationnelles. Les radiomessageries de routine, les appels téléphoniques privés et le trafic radio maritime ont des utilisateurs et des autorisations différents. La plateforme de répartition doit identifier clairement chaque ressource et restreindre l'accès par rôle afin que seuls les postes autorisés puissent émettre sur un canal radio.

Conception technique du déploiement pour les opérations quotidiennes

L'architecture est simple, mais un fonctionnement fiable dépend de plusieurs détails à confirmer avant l'installation.

Compatibilité radio et de contrôle

La passerelle doit correspondre aux connexions disponibles d'audio de réception, d'audio d'émission et de contrôle PTT de la radio. Certaines radios disposent d'une interface d'accessoires dédiée ; d'autres nécessitent un câble d'interface approuvé ou un circuit d'isolation. La compatibilité doit être vérifiée à partir de la documentation de l'interface et d'un test sur banc, et ne pas être supposée sur la base du seul connecteur radio.

Qualité du réseau

Les conversations radio sont courtes et interactives, donc une latence stable et une faible perte de paquets comptent plus que la bande passante brute. Le trafic vocal doit emprunter un chemin géré avec des politiques de qualité de service appropriées. Si le centre distant est atteint via un réseau public ou partagé, une connexion privée sécurisée est préférable à une exposition directe des services vocaux sur Internet.

Réglage des niveaux audio et du PTT

Les gains de réception et d'émission doivent être ajustés en utilisant un trafic radio réel. Un gain excessif produit une distorsion et du bruit ; un gain insuffisant rend le répartiteur difficile à comprendre. L'activation du PTT, le timing de relâchement et tout comportement de canal occupé doivent être réglés ensemble afin que la console distante suive la discipline opérationnelle du réseau radio local.

Surveillance et repli

La salle de contrôle doit être capable de distinguer un canal silencieux d'une passerelle défaillante, d'une radio déconnectée ou d'un chemin réseau indisponible. L'accessibilité du dispositif, l'état d'enregistrement et les alarmes d'interface peuvent être présentés au personnel technique ou à la plateforme de répartition. Un poste radio local doit rester disponible pour les opérations essentielles lorsque la liaison IP ou le centre de contrôle distant est indisponible.

Alimentation et conditions de la salle d'équipement

La radio et la passerelle doivent être installées sur une source d'alimentation stable adaptée aux exigences de continuité du port. L'alimentation de secours n'est utile que lorsque le commutateur Ethernet, la liaison montante réseau et tout serveur de répartition requis sont protégés dans le cadre de la même chaîne de communication. La salle d'équipement doit également fournir une mise à la terre adéquate, une ventilation et une séparation entre le câblage radiofréquence et le câblage réseau ou audio. Des étiquettes de câbles claires et des points de test accessibles rendent la maintenance ultérieure plus sûre, surtout lorsque plusieurs radios et antennes partagent le même rack ou la même salle technique.

Mise en service dans des conditions d'exploitation réelles

Les tests finaux doivent utiliser la radio réelle, l'antenne, le chemin réseau et la console opérateur prévus pour le service. Des appels de test doivent être effectués depuis un poste côté navire, le quai, les zones derrière les piles de conteneurs et toute zone de maintenance où la couverture était auparavant faible. L'équipe doit confirmer l'audio bidirectionnel, le début et la fin de chaque émission, le comportement en canal occupé, les étiquettes de la console et la récupération après une interruption temporaire du réseau. Les résultats doivent être enregistrés par emplacement et par canal afin que les problèmes de couverture radio ne soient pas confondus avec des défauts de la passerelle après la remise.

Lorsque ces détails sont traités, la solution offre un moyen contrôlé d'étendre la couverture radio existante à un environnement d'exploitation à distance. Elle réduit la nécessité pour le personnel de répartition de se rendre au quai, raccourcit le chemin de communication entre les décideurs et les équipes de terrain, et rassemble les ressources radio, d'interphonie et de radiomessagerie en une vue opérationnelle unique. Plus important encore, elle atteint ce résultat sans forcer les navires ou les travailleurs portuaires à abandonner les radios déjà utilisées dans leur travail quotidien.
