Dans de nombreux projets d'intégration vidéo et de communications convergentes, les ingénieurs voient souvent des paramètres liés à SIP dans la page de configuration GB/T28181 d'une caméra IP. En même temps, les téléphones IP, les interphones SIP, les consoles de répartition et les plateformes VoIP utilisent également SIP pour la communication vocale et vidéo. Cela soulève une question courante : les paramètres SIP d'une caméra de surveillance peuvent-ils être enregistrés directement sur un serveur SIP normal de la même manière qu'un téléphone IP ?

La réponse est : ils sont liés, mais pas complètement identiques. Le SIP côté caméra dans un système de vidéosurveillance GB/T28181 utilise une signalisation de type SIP, mais il est conçu pour la mise en réseau vidéo de sécurité, la gestion des appareils, le contrôle des flux, les requêtes d'annuaire, la lecture, le rapport d'alarme et les flux de travail de surveillance. Le SIP de téléphone IP est principalement conçu pour l'enregistrement VoIP, l'établissement d'appels, la négociation de session et la communication audio ou vidéo entre les terminaux de communication.

Pourquoi les caméras affichent également des paramètres SIP

Lorsque vous vous connectez à de nombreuses caméras IP et ouvrez la page de configuration GB/T28181, vous pouvez voir des paramètres tels que l'ID du serveur SIP, le domaine du serveur SIP, l'adresse du serveur SIP, le port du serveur SIP, le nom d'utilisateur SIP, le nom d'utilisateur d'authentification et le mot de passe d'authentification. Ces champs ressemblent aux paramètres de compte SIP utilisés par un téléphone IP ou un téléphone vidéo.

En apparence, cela peut facilement créer un malentendu. Un téléphone IP classique a généralement besoin d'une adresse de serveur SIP, d'un port de serveur, d'un ID d'authentification et d'un mot de passe pour effectuer l'enregistrement. Parce que la caméra contient également des champs liés à SIP, certains utilisateurs peuvent supposer que la caméra peut être utilisée directement comme un terminal vidéo SIP.

Dans les projets réels, une caméra utilisant GB/T28181 peut parfois s'enregistrer avec succès sur un serveur SIP VoIP après ajustement de certains paramètres. Cependant, un enregistrement réussi ne signifie pas que les appels vidéo normaux, l'extraction de flux ou l'interaction multimédia fonctionneront correctement. La logique de signalisation et le flux de travail multimédia sont toujours différents.

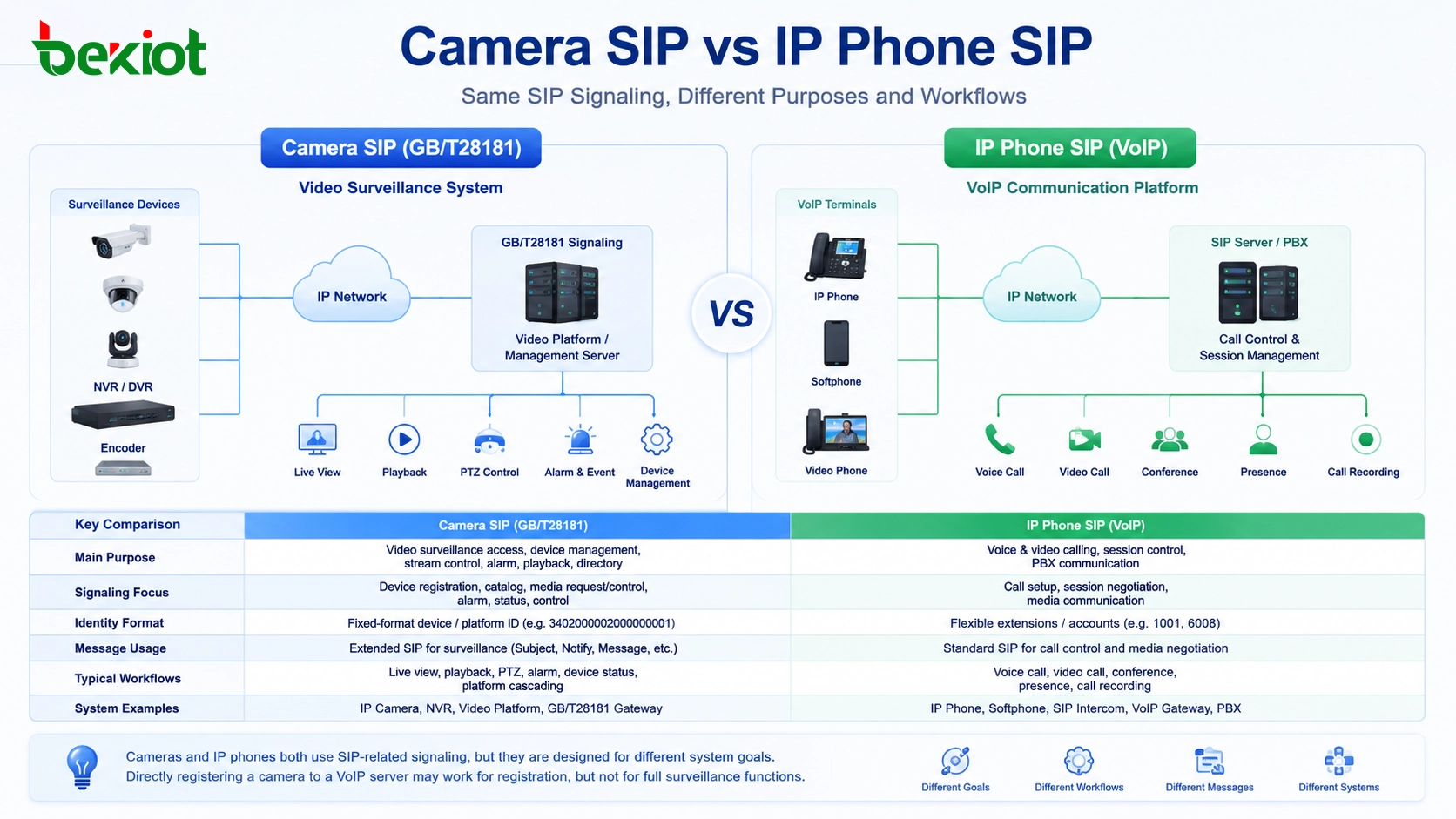

Différents objectifs derrière la même famille de protocoles

Le SIP standard est principalement utilisé pour établir, modifier et terminer des sessions multimédia. Dans les systèmes VoIP, SIP aide les téléphones IP, les softphones, les interphones SIP, les téléphones vidéo, les passerelles et les plateformes PBX à passer des appels, à négocier les médias et à gérer les sessions de communication.

GB/T28181, quant à lui, est conçu pour la mise en réseau de la vidéosurveillance de sécurité publique. Il utilise des idées de signalisation basées sur SIP, mais son objectif métier n'est pas le même qu'un appel téléphonique normal. Il se concentre sur l'enregistrement des appareils, la gestion de l'annuaire des caméras, la demande de vidéo en direct, la lecture des enregistrements, la commande PTZ, les informations d'alarme, l'état des appareils et la mise en cascade des plates-formes.

Cela signifie que le SIP dans une caméra ressemble davantage à un mécanisme de contrôle de surveillance et d'accès aux médias, tandis que le SIP dans un téléphone IP est un mécanisme de session de communication. Ils peuvent se ressembler dans la configuration, mais le comportement du système est différent après l'enregistrement.

Différences importantes de paramètres

Une différence clé apparaît dans les règles d'identité et de champ. Dans un système SIP VoIP, les ID utilisateur sont généralement flexibles. Une extension SIP peut être 1001, 6008, room101 ou un autre format de compte défini par le PABX. Dans les systèmes GB/T28181, les ID d'appareil et les ID de plateforme suivent généralement des règles plus strictes, utilisant souvent de longs identifiants numériques au format fixe.

GB/T28181 étend également l'utilisation des messages SIP pour les scénarios de surveillance. Par exemple, le champ Objet peut contenir l'ID de l'appareil, le numéro de canal, le type d'opération, les informations de prévisualisation en temps réel ou les informations de contrôle de lecture. Ces champs étendus ont un sens pour une plateforme de vidéosurveillance, mais un serveur SIP VoIP général peut ne pas les comprendre ou les traiter correctement.

En raison de ces différences, l'enregistrement d'une caméra sur un serveur SIP normal peut être trompeur. Le serveur peut accepter l'enregistrement au niveau de la couche de signalisation SIP, mais il peut ne pas comprendre comment demander le flux de la caméra, comment contrôler la lecture, comment gérer l'annuaire des appareils ou comment traiter les messages spécifiques à la surveillance.

Pourquoi l'enregistrement ne signifie pas que la vidéo peut être appelée

Dans certains tests d'intégration, une caméra GB/T28181 peut apparaître en ligne sur un serveur SIP après ajustement de l'ID d'authentification, du mot de passe, de l'adresse du serveur et du port. Cela peut amener l'équipe de projet à penser que la caméra est déjà intégrée. Mais lorsque la plateforme essaie de démarrer un appel vidéo SIP ou d'extraire le flux, la vidéo peut ne pas s'afficher.

La raison est que la négociation des médias et le contrôle des flux ne sont pas identiques. Un appel SIP VoIP s'attend à ce que les deux parties négocient les médias en utilisant un comportement d'appel standard. Une caméra GB/T28181 s'attend à ce qu'une plateforme de surveillance envoie des messages de contrôle spécifiques au suivi, demande la vidéo en direct, gère les canaux et traite la diffusion en continu selon le flux de travail de la norme nationale.

De plus, de nombreuses caméras de surveillance produisent des flux vidéo haute résolution tels que la 4K et utilisent couramment le codage H.265. De nombreux téléphones IP, téléphones vidéo, clients de répartition et terminaux de communication prennent principalement en charge le décodage H.264 et peuvent être conçus pour une communication vidéo en 720P ou 1080P. Même si la signalisation est adaptée, le codec multimédia peut toujours être incompatible.

Le rôle d'une passerelle d'accès vidéo

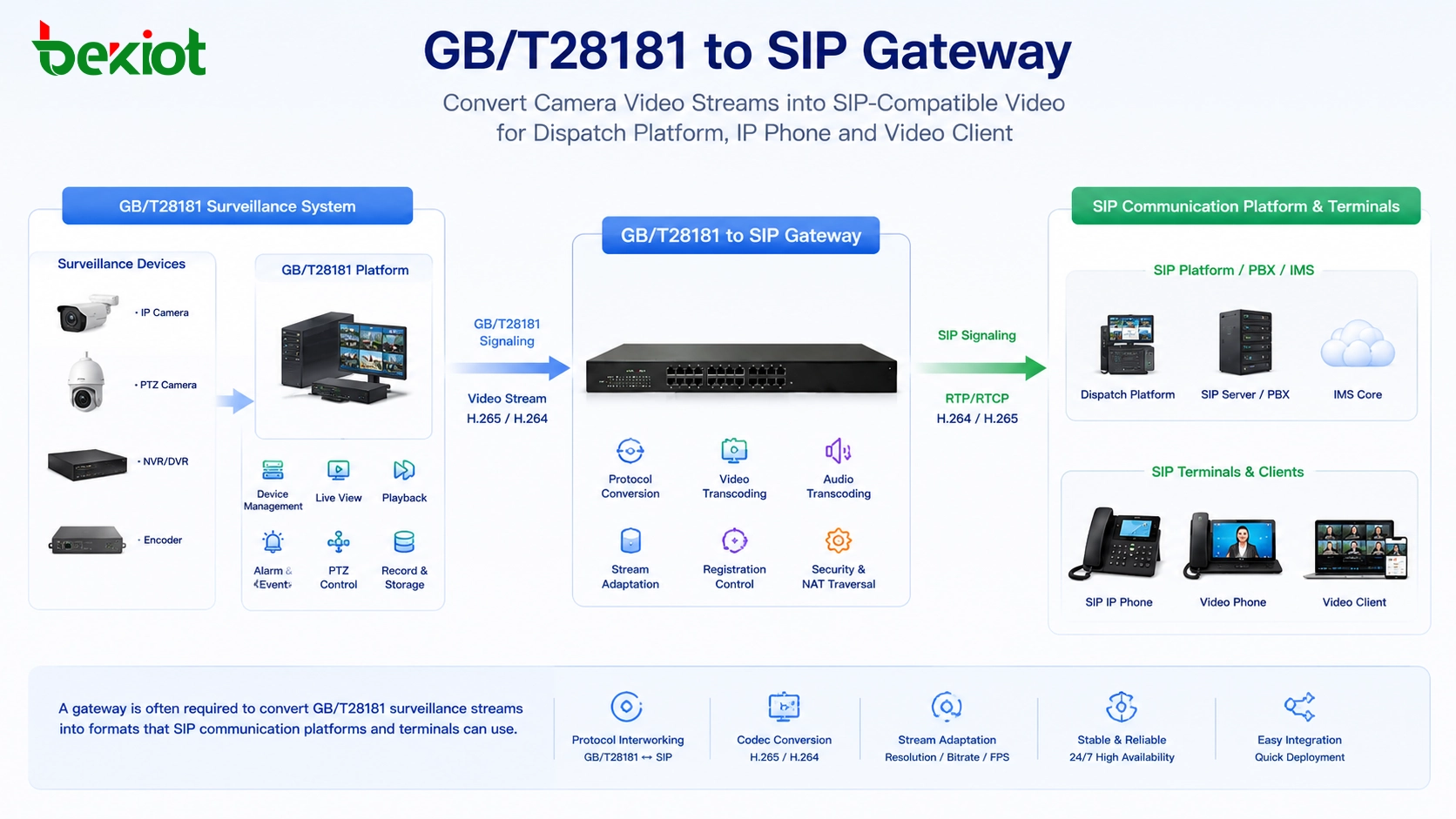

Pour une intégration hétérogène de la vidéo et des communications, une passerelle de conversion de protocole est généralement nécessaire. Ce type d'appareil peut être appelé passerelle d'accès vidéo, passerelle GB/T28181 vers SIP ou passerelle d'intégration de vidéosurveillance. Son objectif est de faire le pont entre les systèmes de vidéosurveillance et les systèmes de communication basés sur SIP.

Côté surveillance, la passerelle doit prendre en charge les fonctions GB/T28181 telles que la connexion de plateforme de niveau supérieur et inférieur, l'enregistrement des caméras, la consultation d'annuaire, la visualisation en direct, le contrôle de lecture, l'opération PTZ, les informations de localisation, le rapport d'alarme et la gestion de l'état des appareils. Ces fonctions permettent à la passerelle de communiquer avec les caméras et les plateformes vidéo d'une manière adaptée au système de surveillance.

Côté communication, la passerelle doit prendre en charge la mise en réseau SIP, les appels SIP, la répartition vidéo, le transfert de flux et l'adaptation des terminaux. Cela permet à la plateforme de répartition, au téléphone vidéo SIP, à la console de commandement ou au système de communications unifiées d'appeler ou de visualiser les ressources de la caméra via une méthode adaptée aux communications.

Le transcodage est souvent aussi important que la signalisation

La conversion de protocole ne résout qu'une partie du problème. Dans de nombreux projets, la conversion du codec et de la résolution est tout aussi importante. Une caméra de surveillance peut fournir une vidéo 4K H.265, tandis qu'un terminal de répartition ou un téléphone vidéo SIP peut uniquement prendre en charge H.264 et 1080P. Sans transcodage, le flux peut être connecté mais ne peut toujours pas être affiché.

Une passerelle pratique doit donc prendre en charge l'adaptation des médias. Elle peut avoir besoin de convertir H.265 en H.264, de réduire la résolution, d'ajuster le débit binaire, de modifier la fréquence d'images ou d'empaqueter le flux dans un format adapté à la communication vidéo SIP ou à l'aperçu Web. Ceci est particulièrement important dans les systèmes de commandement d'urgence, de répartition industrielle, d'opérations de sécurité et de commandement mobile.

Lors de la conception d'une plateforme de communications convergentes, Becke Telcom / 贝克通信 peut être légèrement considéré pour les projets qui ont besoin de répartition SIP, de liaison vidéo, de terminaux de communication terrain et de collaboration en centre de commandement. Dans de tels systèmes, la passerelle d'accès vidéo sert de pont entre les ressources de surveillance et les flux de travail de communication.

Où cette intégration est-elle utile ?

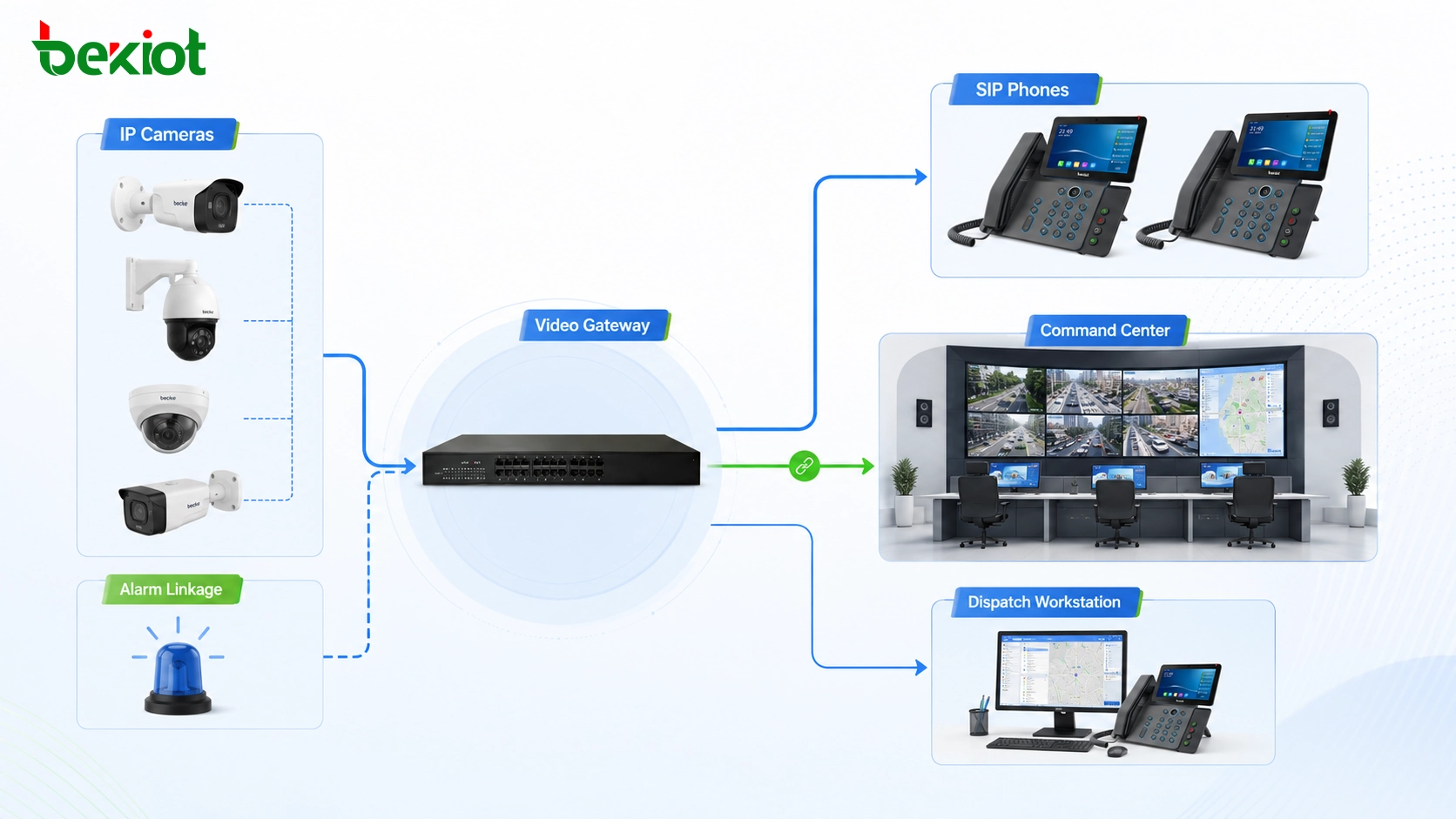

La différence entre le SIP de caméra et le SIP de téléphone IP est particulièrement importante dans les projets où la vidéosurveillance doit fonctionner de concert avec la répartition vocale. Par exemple, un centre de commandement peut avoir besoin d'appeler un téléphone IP tout en ouvrant une image de caméra à proximité. Une salle de contrôle industrielle peut avoir besoin de lier un événement d'alarme à une vidéo en direct et à une communication vocale. Un véhicule d'urgence peut avoir besoin de recevoir la vidéo d'une caméra de terrain et de la partager avec une plateforme de commandement à distance.

Dans les transports, l'énergie, les usines chimiques, les campus, la sécurité publique et les parcs industriels, la vidéo n'est plus seulement une ressource de surveillance. Elle fait partie du processus de prise de décision. Les opérateurs doivent combiner les images vidéo, les appels vocaux, la localisation cartographique, les alarmes et les enregistrements de répartition en un seul flux de travail.

Une couche passerelle correctement conçue permet aux caméras, plates-formes de surveillance, terminaux SIP et systèmes de répartition de fonctionner ensemble sans forcer un protocole à se comporter comme un autre. Cela réduit les risques d'intégration et rend le projet plus facile à livrer et à maintenir.

Liste de contrôle pour la conception de projet

Avant de connecter un système de caméras à une plateforme de communication SIP, l'équipe de projet doit confirmer si la caméra utilise GB/T28181, RTSP, ONVIF, un SDK propriétaire ou une autre méthode d'accès. Elle doit également vérifier si la fonction requise est une simple visualisation, un appel vidéo SIP, une liaison d'alarme, une lecture, une commande PTZ ou une mise en cascade de plateformes.

L'équipe doit également vérifier le codec de la caméra, la résolution, le débit binaire, la fréquence d'images, la prise en charge audio, la structure des canaux et la méthode d'authentification. Si le côté terminal comprend des téléphones IP ou des clients de répartition vidéo, leur capacité de décodage doit être vérifiée avant le déploiement.

Pour une livraison fiable du projet, ne traitez pas un résultat d'enregistrement SIP réussi comme une preuve de compatibilité définitive. Les tests réels doivent inclure un appel vidéo en direct, l'extraction de flux, la lecture si nécessaire, la commande PTZ, la liaison d'alarme, le décodage terminal, la latence réseau et la stabilité sur une longue durée.

Le SIP de caméra et le SIP de téléphone IP sont liés au niveau de la signalisation, mais ils sont conçus pour des systèmes différents. L'enregistrement direct peut fonctionner dans certains cas, alors que la compatibilité réelle des services nécessite toujours une conversion par passerelle et une adaptation des médias.

Conclusion

Le SIP de caméra et le SIP de téléphone IP ne sont pas complètement identiques. GB/T28181 utilise une signalisation basée sur SIP pour la mise en réseau de vidéosurveillance, tandis que le SIP de téléphone IP est conçu pour la communication VoIP et le contrôle de sessions multimédia. Leurs pages de configuration peuvent se ressembler, mais leurs règles d'identité, leurs champs de message, leur logique de contrôle, leur négociation des médias et leurs objectifs applicatifs sont différents.

Pour les projets réels, l'approche la plus sûre consiste à utiliser une passerelle d'accès vidéo ou une passerelle GB/T28181 vers SIP lorsque la vidéo de surveillance doit entrer dans un système de répartition SIP ou de communications unifiées. Avec une conversion de protocole et un transcodage appropriés, les caméras peuvent devenir des ressources vidéo exploitables pour les centres de commandement, les plateformes de répartition, les terminaux SIP et les flux de travail de communication d'urgence.

FAQ

Un téléphone IP peut-il composer directement une caméra comme une autre extension SIP ?

Généralement non. Même si la caméra dispose d'une configuration liée à SIP, elle peut ne pas se comporter comme un téléphone vidéo SIP standard. Une passerelle ou une couche d'adaptation de plateforme est généralement nécessaire pour rendre la vidéo de la caméra disponible aux terminaux de communication.

Pourquoi la caméra apparaît-elle en ligne mais aucune vidéo n'apparaît ?

La caméra a peut-être effectué un enregistrement de signalisation de base, mais la plateforme peut ne pas prendre en charge les messages de contrôle GB/T28181 requis, le processus de demande de flux, le codec ou la méthode de transport des médias.

Faut-il utiliser RTSP au lieu de GB/T28181 ?

Cela dépend du projet. RTSP peut être utile pour une simple extraction de flux, tandis que GB/T28181 est plus adapté lorsque le projet nécessite un enregistrement d'appareil, une gestion d'annuaire, une mise en cascade de plateformes, un rapport d'alarme, une lecture ou une intégration de système de surveillance.

Que faut-il tester avant l'acceptation finale du projet ?

Testez l'enregistrement de la caméra, la visualisation en direct, la lecture terminale, la compatibilité des codecs, le délai, la reconnexion, la commande PTZ si nécessaire, la liaison d'alarme, la lecture des enregistrements et si la plateforme de répartition peut appeler ou envoyer la vidéo de manière fiable.

Le transcodage est-il toujours nécessaire ?

Pas toujours. Si le format du flux de la caméra est déjà pris en charge par le terminal ou la plateforme réceptrice, le transcodage peut ne pas être nécessaire. Il devient important lorsque H.265, 4K, un débit binaire élevé ou des formats multimédia incompatibles sont impliqués.
