Les parcs modernes, les sites industriels, les campus, les zones logistiques et les installations publiques ont besoin de plus que de simples radios, téléphones, caméras et écrans de salle de contrôle séparés. Lors des opérations quotidiennes ou des urgences, les gestionnaires ont besoin d'un système coordonné capable de connecter les personnes, les appareils, les sources vidéo, les alarmes et les flux de travail de commande en temps réel.
Un système intégré de commande et de répartition pour parc aide à transformer des ressources de communication dispersées en une plateforme d'exploitation unifiée. Il prend en charge la répartition vocale, l'accès vidéo, le positionnement SIG, l'interconnexion radio, la communication SIP, les terminaux mobiles, la réponse aux urgences, l'enregistrement des événements et le fonctionnement multi-écran. Le but n'est pas seulement de communiquer, mais d'aider le centre de commande à voir la situation, à atteindre la bonne équipe, à donner des instructions et à suivre le processus de réponse.
Pourquoi les opérations du parc ont besoin d'une commande unifiée
De nombreux projets de parc disposent déjà de plusieurs systèmes indépendants. Les équipes de sécurité peuvent utiliser des radios, les utilisateurs de bureau des téléphones IP, les centres de surveillance gèrent des caméras et les équipes de maintenance dépendent d'appareils mobiles. Ces systèmes peuvent fonctionner séparément, mais ils deviennent souvent inefficaces lorsqu'un incident nécessite une coordination rapide entre les services.
Par exemple, lorsqu'une alarme est déclenchée, le centre de commande peut avoir besoin de contacter le personnel de patrouille, de vérifier la vidéo à proximité, d'appeler le service responsable, de notifier les équipes de maintenance, d'enregistrer l'événement et de suivre un plan d'urgence. Si chaque action dépend d'une plateforme différente, le processus de réponse devient plus lent et plus difficile à retracer.
La valeur fondamentale d'un système de répartition intégré n'est pas d'ajouter plus d'équipement, mais de connecter les ressources de communication existantes en un seul flux de travail de commande pratique.
Positionnement de la solution
Le système est conçu pour les sites qui ont besoin d'une communication centralisée, d'une commande visuelle, d'une coordination d'urgence et d'un accès multi-terminaux. Il peut être déployé dans les parcs industriels, les zones chimiques, les parcs logistiques, les installations énergétiques, les mines, les hubs de transport, les campus, les complexes commerciaux, les installations municipales et les centres de gestion d'urgence.
L'architecture recommandée est basée sur une plateforme de communication intégrée. Grâce à la communication SIP, à la conversion par passerelle, à l'accès vidéo, à la liaison SIG, aux applications mobiles et au logiciel de console de répartition, la plateforme peut connecter différents appareils et systèmes dans une interface de contrôle unifiée.
Cette solution convient à la fois aux opérations quotidiennes et à la réponse aux urgences. Pendant le fonctionnement normal, elle aide à répartir le personnel, à gérer les appels, à coordonner les patrouilles et à communiquer avec les équipes de terrain. Pendant les urgences, elle prend en charge les appels de groupe, la liaison vidéo, les instructions de commande, l'enregistrement des événements, le suivi des tâches et la révision des réponses.

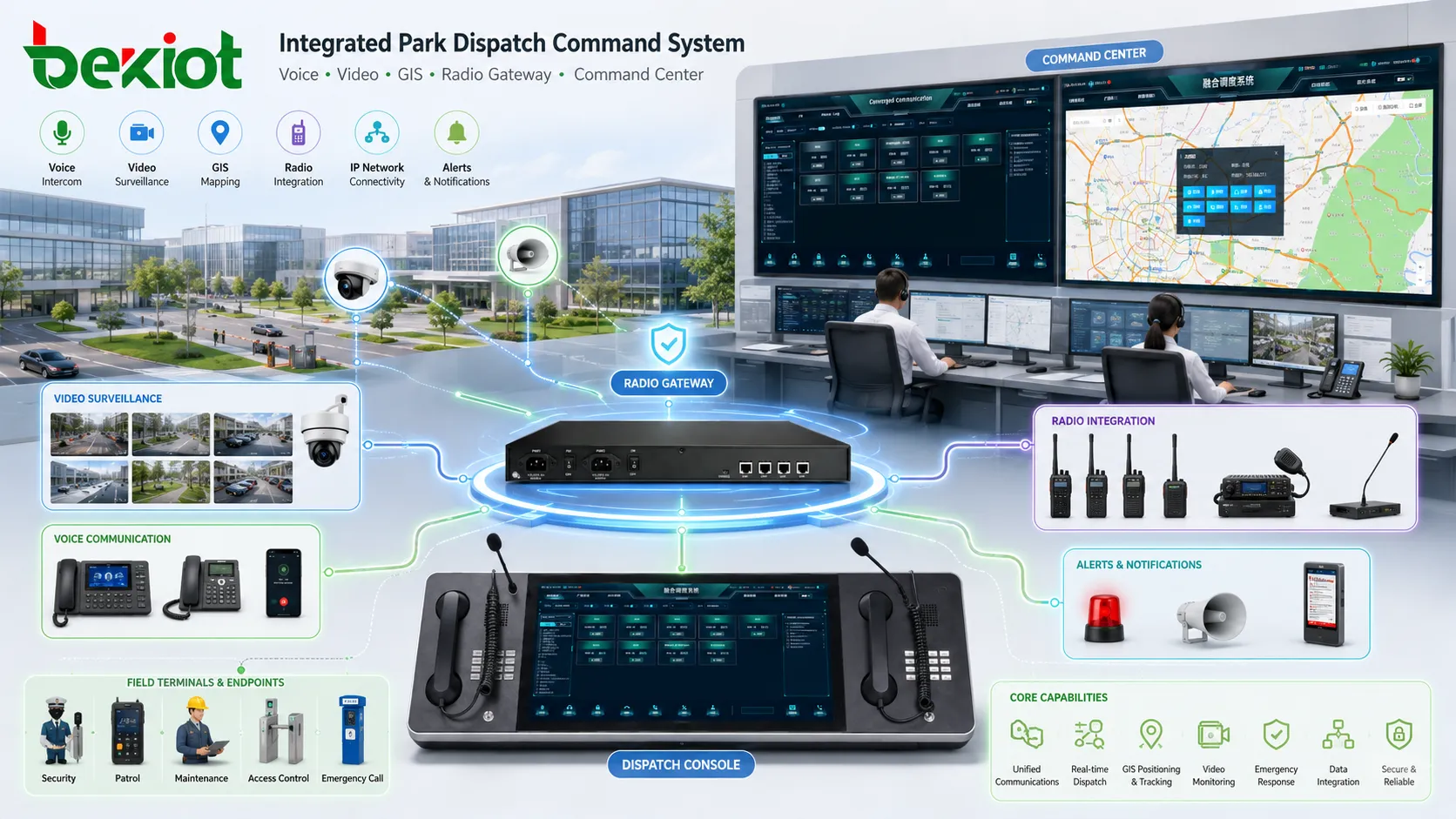

Architecture du système
Un système complet de commande et de répartition pour parc comprend généralement quatre couches : la plateforme de communication, la couche d'accès aux passerelles, la couche d'accès aux terminaux et la couche d'opération de répartition. Chaque couche a un rôle clair, et le système peut être étendu étape par étape selon les exigences du projet.
| Couche | Fonction principale | Composants typiques |
|---|---|---|
| Plateforme de communication | Contrôle des appels, gestion de la répartition, enregistrement, permissions, liaison d'événements et intégration système | Serveur de répartition, plateforme softswitch, module d'enregistrement, logiciel de gestion |
| Accès passerelle | Connecter différents réseaux, systèmes de communication et sources média | Passerelle téléphonique, passerelle radio, passerelle vidéo, passerelle de conférence, passerelle SIP |
| Accès terminal | Fournir un accès de communication pour les bureaux, équipes de terrain, points de patrouille et lieux d'urgence | Téléphones IP, terminaux SIP, téléphones robustes, dispositifs POC, applications mobiles, stations d'urgence |
| Opération de répartition | Fournir aux opérateurs des outils de commande visuelle, d'appel, de regroupement, de surveillance et de coordination | Console de répartition sur PC, poste de travail multi-écran, console à combiné, interface SIG et vidéo |
Fonctions principales pour les opérations quotidiennes
Répartition vocale et communication de groupe
La répartition vocale est la base du système. Les opérateurs peuvent initier des appels individuels, des appels de groupe, des appels d'urgence, le transfert d'appel, l'insertion forcée, la surveillance et l'enregistrement. Cela aide le centre de commande à communiquer avec les lignes internes, les utilisateurs de terrain, les équipes de patrouille, les salles de garde et les utilisateurs de téléphones externes.
Pour les équipes qui dépendent encore de la communication radio, l'intégration de la passerelle radio peut connecter les canaux radio traditionnels aux réseaux de communication IP. Cela permet au centre de commande de coordonner les utilisateurs radio et les utilisateurs SIP depuis la même interface de répartition.

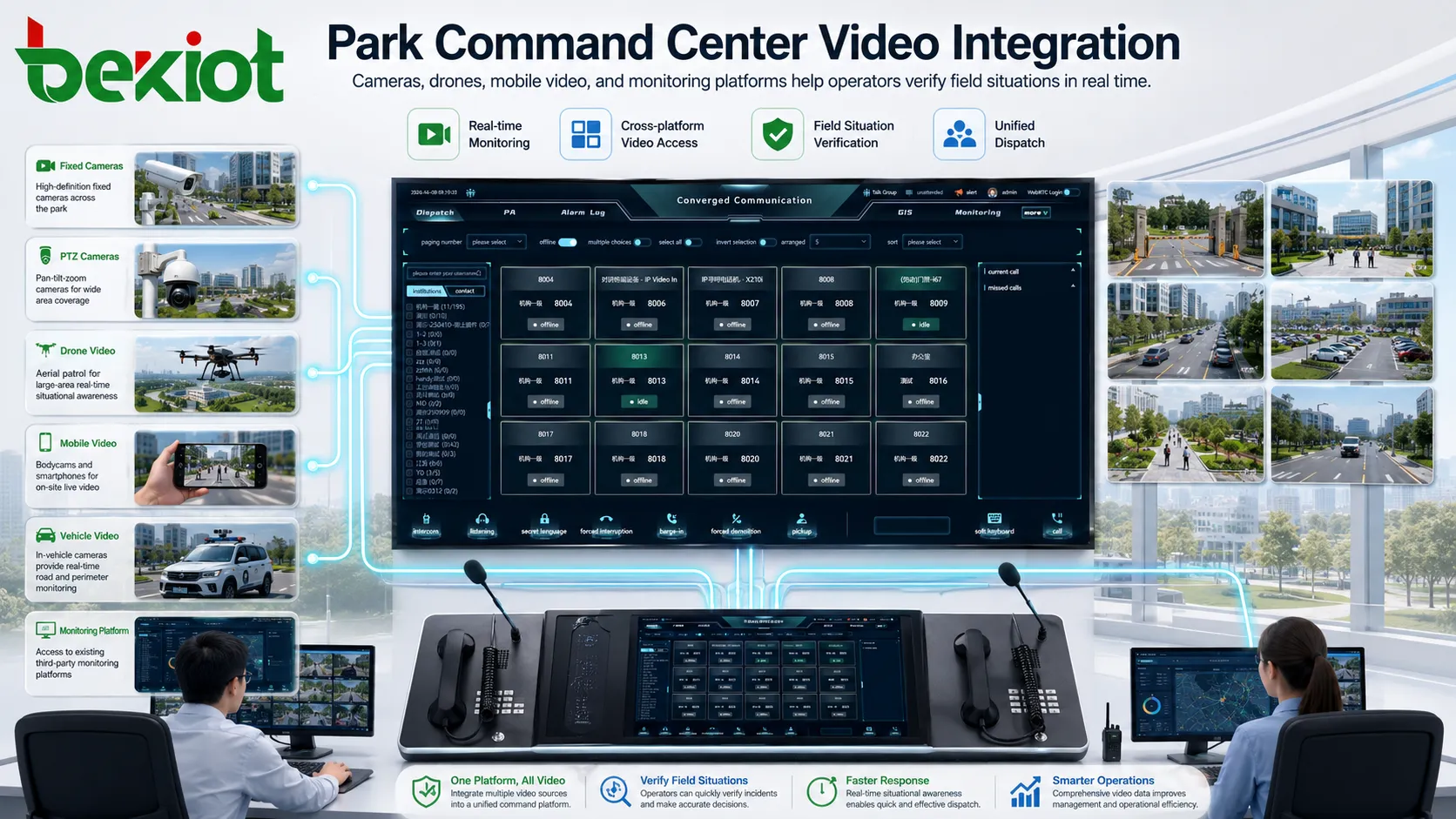

Accès vidéo et vérification visuelle
La vidéo est importante pour la conscience situationnelle. Le système peut connecter des caméras, des plateformes de surveillance, des dispositifs vidéo mobiles, des caméras corporelles, des terminaux vidéo portables et des sources vidéo de drones via des passerelles d'accès vidéo. Les opérateurs peuvent visualiser les ressources vidéo associées lors d'un incident et utiliser les informations visuelles pour soutenir la prise de décision.
Les protocoles d'accès vidéo courants peuvent inclure GB28181, RTSP, RTMP et RTP. La compatibilité des protocoles est importante car différents projets utilisent souvent différentes marques de caméras, enregistreurs vidéo, plateformes et dispositifs de streaming.
Positionnement SIG et visibilité des ressources
La répartition basée sur le SIG aide le centre de commande à comprendre où se trouvent les personnes, les véhicules, les terminaux, les caméras, les alarmes et les installations clés. Lorsqu'un événement se produit, les opérateurs peuvent rapidement identifier les ressources à proximité et contacter l'équipe la plus appropriée.
Ceci est particulièrement utile pour les grands parcs, les installations extérieures, les mines, les zones logistiques et les sites de transport. Au lieu de se fier uniquement aux descriptions vocales, l'opérateur peut prendre des décisions basées sur l'emplacement sur la carte, l'état des terminaux, les points vidéo et les informations sur l'événement.
Planification des passerelles pour l'intégration système
Les passerelles sont essentielles lorsqu'un projet doit connecter différents systèmes de communication. Elles aident à convertir les signaux vocaux, vidéo, radio, téléphoniques ou de conférence en formats pouvant être gérés par la plateforme de répartition intégrée.
Avant de sélectionner les passerelles, l'équipe de projet doit d'abord confirmer quels systèmes doivent être connectés. Ceux-ci peuvent inclure les lignes téléphoniques publiques, les systèmes de téléphonie IP, les réseaux radio, les systèmes de vidéosurveillance, les systèmes de visioconférence, les systèmes de diffusion d'urgence, les terminaux mobiles et les plateformes de gestion tierces.
Si le centre de commande a besoin d'appeler des téléphones mobiles externes ou des lignes fixes, la capacité de la passerelle téléphonique doit être planifiée en fonction du nombre de lignes requises. Si les utilisateurs radio doivent être inclus dans le flux de travail de répartition unifiée, les canaux de la passerelle radio doivent être planifiés en fonction du type de système radio, de la quantité de canaux et des exigences de répartition.

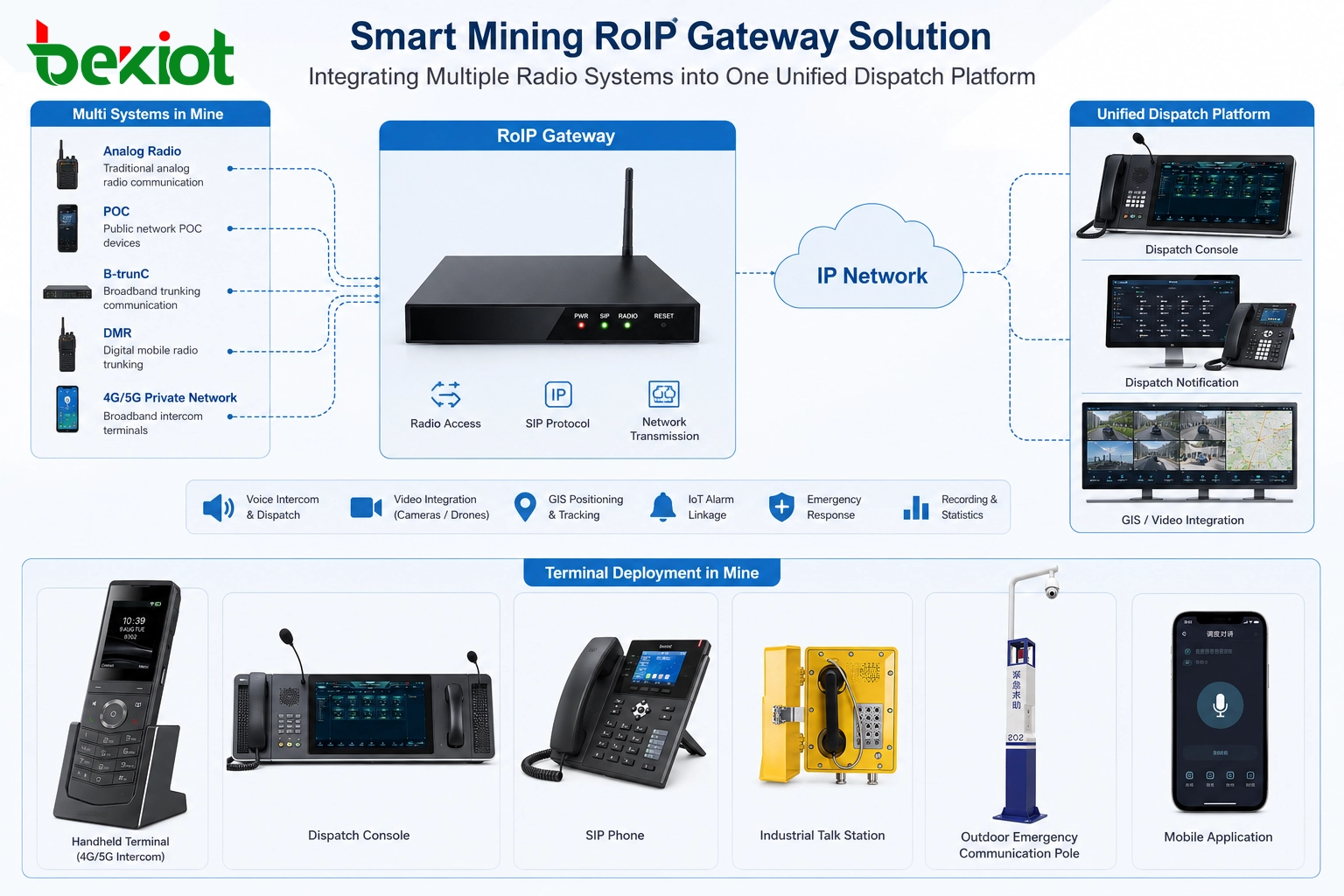

Déploiement des terminaux pour différentes zones
Les terminaux sont les points d'extrémité de communication du système. Ils peuvent être divisés en terminaux mobiles et terminaux fixes. Les terminaux mobiles conviennent aux équipes de patrouille, aux équipes de maintenance, au personnel de sécurité et aux utilisateurs de terrain. Ils peuvent prendre en charge l'interphone POC, la communication vocale, le reporting vidéo, le positionnement et la notification d'urgence.
Les terminaux fixes sont généralement déployés dans les bureaux, les salles de garde, les salles d'équipement, les postes de service, les zones de production, les entrées de tunnel, les points d'urgence et les salles de contrôle. Selon l'environnement du site, le projet peut utiliser des téléphones IP standard, des téléphones vidéo, des terminaux SIP robustes, des téléphones industriels ou des stations d'appel d'urgence.
La planification des terminaux doit prendre en compte l'environnement d'installation, l'accès au réseau, l'alimentation électrique, la qualité audio, les exigences d'étanchéité à l'eau et à la poussière, la priorité d'urgence, la fréquence des appels et la commodité de maintenance. Pour les environnements extérieurs ou industriels, le niveau de protection des dispositifs et la fiabilité à long terme doivent être considérés dès le début.
Conception de la console de commande
La console de répartition est la principale interface opérationnelle pour le centre de commande. Un projet de base peut utiliser une console de répartition sur PC, qui est rentable, flexible et facile à maintenir. Elle peut prendre en charge les appels, le regroupement, la surveillance, l'enregistrement, la gestion des événements, l'accès vidéo et l'affichage SIG via un logiciel.
Pour les centres de commande plus grands, un poste de travail multi-écran est souvent plus pratique. Un écran peut afficher l'opération de répartition, un autre peut afficher les ressources vidéo, et un troisième peut afficher les cartes SIG, les enregistrements d'événements ou l'état du système. Cette disposition aide les opérateurs à traiter plus d'informations sans changer constamment de fenêtre.
Certains projets peuvent également utiliser des consoles de répartition de type combiné. Cette conception est utile lorsque les opérateurs gèrent fréquemment la répartition vocale, le changement de canal et les appels d'urgence. Elle offre à l'opérateur une expérience de communication plus directe tout en gardant le contrôle logiciel disponible sur l'écran principal.
Scénarios d'application typiques
Parcs industriels et chimiques
Les parcs industriels et chimiques nécessitent souvent une communication d'urgence solide, une hiérarchie de commande claire et une coordination de terrain fiable. Le système peut connecter les salles de contrôle, les zones de production, les équipes de patrouille, les utilisateurs de maintenance, les téléphones d'urgence, les canaux radio, les points de vidéosurveillance et les systèmes de sonorisation.
Lorsqu'un événement anormal se produit, le centre de commande peut appeler l'équipe responsable, vérifier la vidéo à proximité, localiser le personnel de terrain, donner des instructions et enregistrer le processus de réponse. Cela aide à améliorer la gestion de la sécurité et la révision post-événement.
Parcs logistiques et zones d'entreposage
Les parcs logistiques ont besoin d'une coordination efficace entre les zones de portail, les entrepôts, les zones de chargement, les itinéraires de véhicules, les équipes de sécurité et le personnel de maintenance. Les terminaux mobiles POC et le positionnement SIG peuvent aider les opérateurs à comprendre où travaillent les équipes de terrain, tandis que les terminaux SIP fixes soutiennent la communication entre les bureaux et les postes de service.
L'accès vidéo peut également aider à vérifier les mouvements des véhicules, l'état des entrées, les conditions des zones de chargement et les événements anormaux. Cela améliore à la fois la gestion quotidienne et l'efficacité de la réponse aux urgences.
Campus, installations publiques et complexes commerciaux
Les campus, les installations publiques et les complexes commerciaux doivent souvent coordonner la sécurité, la maintenance, les équipes de service, les points d'urgence, le contrôle d'accès, la vidéosurveillance et la notification publique. Un système de répartition unifié aide à réduire les lacunes de communication entre les services.
Pour les grands bâtiments ou les installations multi-zones, le centre de commande peut utiliser des cartes, des vidéos, des appels vocaux et des enregistrements d'événements pour gérer des incidents tels que des pannes d'équipement, des rassemblements de foule, des alarmes de sécurité ou des demandes d'assistance d'urgence.
Processus de déploiement
La première étape est l'analyse des exigences. L'équipe de projet doit confirmer les rôles des utilisateurs, la taille du site, les systèmes existants, la quantité de terminaux, les conditions du réseau, les canaux radio, les sources vidéo, les flux de travail d'urgence et les exigences d'expansion future.
La deuxième étape est la conception du système. Cela comprend la capacité de la plateforme, le type de passerelle, la quantité de canaux, la sélection des terminaux, la disposition de la console, les exigences d'enregistrement, la méthode d'accès vidéo, les exigences SIG et la structure des permissions. Une planification précise aide à réduire les coûts inutiles et évite de manquer des fonctions clés.
La troisième étape est l'installation et la configuration. Le système doit être déployé selon la topologie du réseau, les emplacements des terminaux, les méthodes d'accès aux passerelles, les groupes d'utilisateurs, les permissions de répartition, les règles d'appel et les procédures d'urgence.
La quatrième étape est le test et l'acceptation. Les tests doivent couvrir les appels vocaux, la répartition de groupe, l'interconnexion radio, l'accès vidéo, l'enregistrement des terminaux, l'enregistrement, la priorité d'urgence, l'affichage SIG, la stabilité des passerelles, le flux de travail des opérateurs et les enregistrements d'événements.
Avantages clés pour la gestion du parc
Le premier avantage est la coordination unifiée. La voix, la vidéo, la radio, le SIG, les terminaux et les flux de travail de commande peuvent être gérés sur une seule plateforme, réduisant ainsi le besoin de basculer entre plusieurs systèmes indépendants.
Le deuxième avantage est une réponse plus rapide. Les opérateurs peuvent rapidement contacter les équipes concernées, visualiser la vidéo de terrain, localiser les ressources à proximité et suivre les procédures d'urgence prédéfinies.
Le troisième avantage est une meilleure traçabilité. Les enregistrements d'appels, les enregistrements, les journaux d'événements, les enregistrements de tâches et les processus de réponse peuvent soutenir l'examen de la gestion, l'analyse de la sécurité et l'optimisation des opérations.
Le quatrième avantage est l'expansion flexible. Le système peut commencer par une répartition vocale de base et s'étendre plus tard avec la vidéo, la passerelle radio, le SIG, les terminaux mobiles, la diffusion d'urgence ou les fonctions de commande multi-sites.
Une bonne solution de commande et de répartition doit correspondre aux flux de travail réels, intégrer les systèmes existants et laisser suffisamment de place pour l'expansion future.
Adéquation du produit et conseils de mise en œuvre
Pour les projets qui nécessitent une communication SIP, des terminaux industriels, des passerelles vocales, des points d'appel d'urgence, une intégration de sonorisation ou un déploiement de console de répartition, Becke Telcom peut être considéré comme un partenaire de produits et de solutions approprié. La configuration finale doit être sélectionnée en fonction de l'environnement du site, du nombre d'utilisateurs, des exigences d'accès aux passerelles et du flux de travail de commande.
Au lieu de choisir des appareils uniquement sur la base de fiches techniques, les équipes de projet doivent se concentrer sur la capacité de la plateforme, des passerelles et des terminaux à fonctionner ensemble dans des scénarios réels. Si le site comprend des zones extérieures, des zones industrielles, des environnements bruyants ou des points de communication d'urgence, la fiabilité des terminaux, la qualité audio, le niveau de protection et la commodité de maintenance doivent être soigneusement évalués.
Pour une mise à niveau de la communication dans un parc, un point de départ pratique consiste d'abord à examiner les systèmes existants, puis à définir ce qui doit être connecté, ce qui doit être réparti et quels flux de travail d'urgence doivent être pris en charge.
FAQ
Comment un parc peut-il décider quels systèmes doivent être intégrés en premier?
La première priorité devrait être les systèmes qui affectent la sécurité, la réponse aux urgences et l'efficacité quotidienne de la répartition. Ceux-ci incluent généralement la communication vocale, les canaux radio, la vidéosurveillance, les téléphones d'urgence, les postes de service et les terminaux des équipes de terrain.
Une console de commande multi-écran est-elle nécessaire pour chaque projet?
Non. Un projet de petite ou moyenne taille peut commencer avec une console de répartition sur PC. Les postes de travail multi-écran sont plus adaptés lorsque les opérateurs doivent gérer simultanément la répartition vocale, la vidéosurveillance, les cartes SIG, les enregistrements d'événements et l'état du système.
Que faut-il confirmer avant de connecter des caméras existantes?
L'équipe de projet doit confirmer le protocole d'accès des caméras, la compatibilité de la plateforme vidéo, la bande passante réseau, le format de flux, les autorisations des utilisateurs et si la vidéo doit être liée aux alarmes, aux cartes ou aux événements de répartition.
Les terminaux mobiles POC et les téléphones SIP fixes peuvent-ils fonctionner dans le même système?
Oui. Avec la bonne conception de plateforme et de passerelle, les utilisateurs POC mobiles, les utilisateurs de téléphones SIP, les opérateurs de répartition et autres points d'extrémité de communication peuvent être inclus dans un flux de travail coordonné.
Quelle est l'erreur la plus courante dans ce type de projet?
L'erreur la plus courante est de sélectionner les produits avant de définir les flux de travail. Une meilleure approche consiste à définir les rôles des utilisateurs, les scénarios d'urgence, les chemins de communication, les besoins d'intégration système et les critères d'acceptation avant de choisir la plateforme, les passerelles et les terminaux.
