Un système de commande et de répartition pour mines n'est pas un simple dispositif ou une console de communication basique. Il s'agit d'une architecture de communication coordonnée qui relie la production quotidienne, les équipes de terrain, la réponse aux urgences, la vidéosurveillance, les systèmes radio, les réseaux téléphoniques, la diffusion IP et les flux de travail de répartition. Étant donné que différentes mines peuvent utiliser des normes de communication, des tailles de système, des types de terminaux et des environnements d'exploitation variés, la solution doit être conçue autour de l'intégration plutôt que d'équipements isolés.

Pour les opérations minières modernes, l'objectif est de construire une plateforme de commande multifonctionnelle prenant en charge la voix, la vidéo, les instructions, la répartition basée sur SIG, l'interconnexion radio et l'accès des terminaux. Cela contribue à améliorer la coordination quotidienne, le traitement des urgences, la sécurité de la production et le niveau global de gestion numérique de la mine.

Construire autour d'une plateforme de communication intégrée

La base du système est une plateforme de communication intégrée dotée d'une capacité de répartition. Dans un projet minier, cette plateforme doit prendre en charge la communication audio et vidéo, la messagerie vocale en large bande, la répartition vocale, la répartition vidéo, la répartition d'instructions, la répartition SIG et l'accès multi-terminaux.

Basée sur une architecture de softswitch SIP, la plateforme peut se connecter plus facilement à différents systèmes et dispositifs. La compatibilité SIP est importante car elle permet aux téléphones IP, terminaux intelligents, dispositifs de diffusion IP, stations d'appel IP, consoles de répartition et passerelles de fonctionner au sein d'un même cadre de communication.

Pour les environnements miniers, cette architecture rend le système plus flexible. La mine peut connecter les utilisateurs de bureau, les travailleurs souterrains, les équipes de surface, les salles de contrôle, les points d'urgence et les ressources de communication externes sans avoir à construire des plateformes séparées pour chaque cas d'utilisation.

Connexion des réseaux téléphoniques et des utilisateurs externes

De nombreuses entreprises minières ont encore besoin de communications entre les terminaux IP internes et les utilisateurs téléphoniques externes. Cela peut inclure les postes de bureau, les lignes fixes, les téléphones mobiles, les salles de service, les réseaux téléphoniques publics et les systèmes PABX existants.

Lorsque le projet doit se connecter au réseau téléphonique public ou à un autocommutateur téléphonique programmé, une passerelle téléphonique peut être déployée. La passerelle relie la plateforme de répartition basée sur IP aux systèmes téléphoniques traditionnels, permettant aux terminaux IP, téléphones mobiles, lignes fixes et opérateurs de répartition de communiquer via un flux de travail unifié.

Ceci est utile pour la communication de gestion, les rapports d'urgence, la coordination des équipes, le soutien externe et la communication entre le personnel de terrain et les départements administratifs.

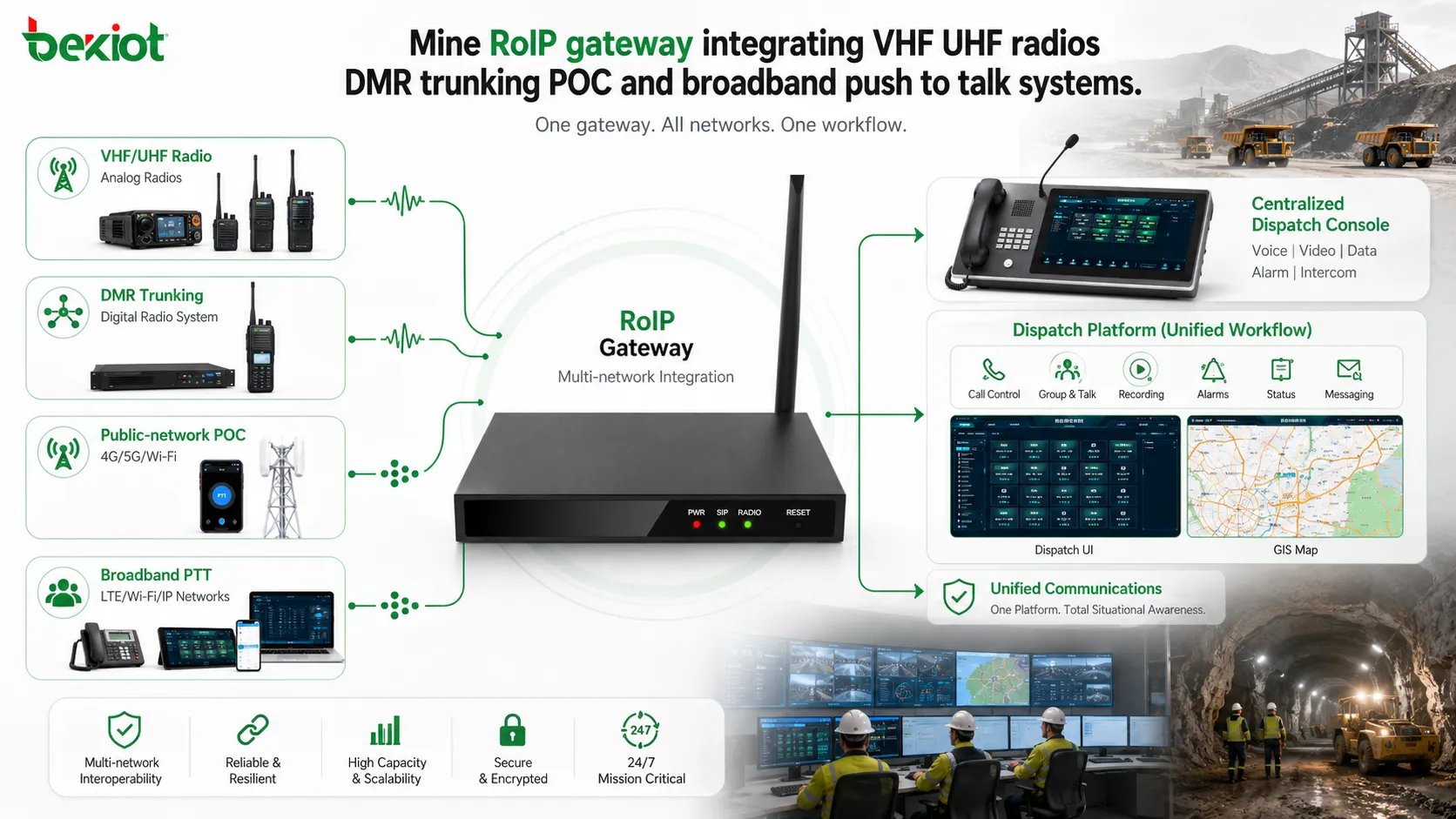

Pont entre les systèmes radio via la passerelle RoIP

La communication radio est encore largement utilisée dans les mines car elle est directe, familière et adaptée aux opérations de terrain. Cependant, de nombreuses entreprises minières disposent déjà de différents types de systèmes radio, y compris les radios VHF/UHF, les systèmes trunking DMR à bande étroite, les radios POC sur réseau public et les systèmes de messagerie vocale en large bande.

Ces systèmes radio sont généralement indépendants les uns des autres. Sans intégration, les opérateurs de répartition ne peuvent pas facilement coordonner différents groupes radio à partir d'une seule plateforme de commande. Une passerelle RoIP résout ce problème en connectant différents canaux radio au système de répartition.

Après l'accès à la passerelle RoIP, différents systèmes radio peuvent être gérés via la console de répartition. Les opérateurs peuvent appeler des canaux spécifiques, organiser des groupes radio, connecter les utilisateurs radio avec des terminaux SIP et prendre en charge la communication inter-systèmes. Cela améliore la coordination sur le terrain tout en protégeant l'investissement radio existant de la mine.

La valeur clé de l'intégration de la passerelle RoIP n'est pas de remplacer les radios existantes, mais de rendre les différentes ressources radio répartissables, interopérables et plus faciles à gérer.

Ajout de la vidéo au flux de travail de commande

Un système de commande et de répartition de nouvelle génération ne doit pas se limiter à l'audio. La capacité vidéo est l'une des caractéristiques les plus importantes des projets modernes de répartition minière. Les opérateurs ont souvent besoin de voir les caméras, de vérifier les situations de terrain, de distribuer la vidéo et de soutenir la prise de décision visuelle lors de la production ou d'événements d'urgence.

En déployant une passerelle d'accès vidéo, le système peut se connecter aux plateformes de vidéosurveillance existantes. La passerelle peut prendre en charge la mise en réseau GB28181 et convertir les ressources vidéo en accès compatible SIP pour la plateforme de communication intégrée.

Après l'intégration, les terminaux intelligents peuvent afficher les images des caméras, les opérateurs de répartition peuvent distribuer les ressources vidéo et le centre de commande peut prendre en charge les applications vidéo en direct. Cela aide la mine à combiner la répartition vocale, la vidéosurveillance et la réponse sur le terrain en un processus de commande plus complet.

Terminaux de terrain pour différents environnements miniers

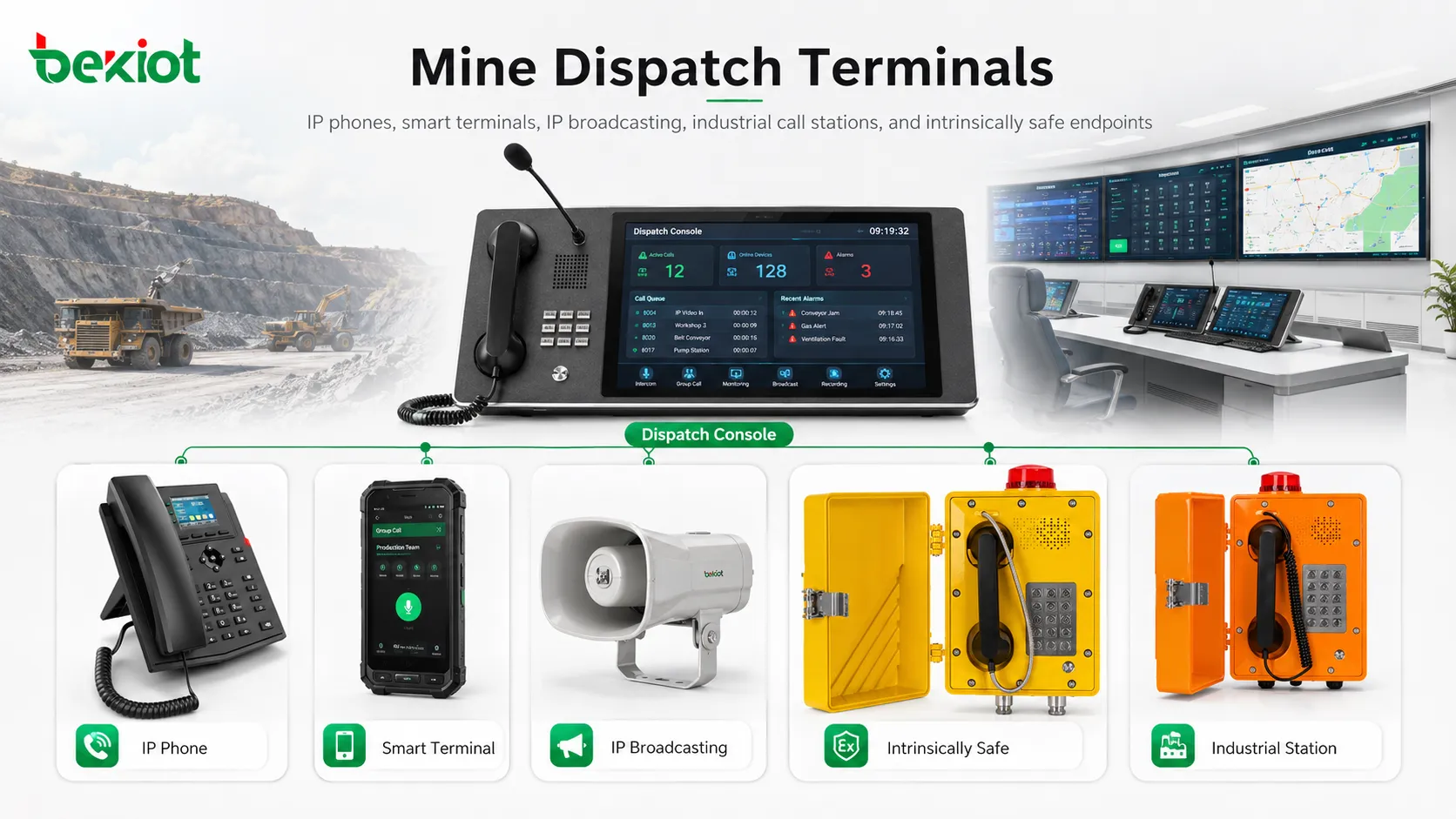

Un système complet de commande et de répartition pour mines a besoin de dispositifs terminaux adaptés. Ceux-ci peuvent inclure des terminaux intelligents, des téléphones IP, des dispositifs de diffusion IP, des stations d'appel IP, des consoles de répartition et des points d'extrémité de communication industrielle.

La sélection des terminaux doit correspondre à l'environnement de terrain. Dans les zones de bureau ou de salle de contrôle ordinaires, les téléphones IP standard et les terminaux intelligents peuvent suffire. Dans les environnements souterrains, dangereux, poussiéreux, humides ou à risque d'explosion, le projet peut nécessiter des téléphones IP antidéflagrants ou intrinsèquement sûrs, des stations d'appel industrielles ou des terminaux robustes.

Ceci est particulièrement important dans les projets miniers car différentes zones ont des exigences de sécurité différentes. Une bonne disposition des terminaux aide à garantir que les travailleurs, les salles de contrôle, les postes d'urgence et les équipes de terrain peuvent être joints rapidement lorsque la communication est nécessaire.

Composition typique du système

Une solution pratique de commande et de répartition pour mines est généralement composée de la plateforme de communication intégrée, de la passerelle téléphonique, de la passerelle RoIP, de la passerelle d'accès vidéo, de la console de répartition et des terminaux de terrain. Ces composants travaillent ensemble pour prendre en charge la communication quotidienne, la réponse aux urgences, la surveillance visuelle et la coordination multi-systèmes.

Comment le système fonctionne dans les opérations quotidiennes

Pendant la production quotidienne, le centre de répartition peut utiliser la plateforme pour appeler les équipes de terrain, coordonner les travaux de maintenance, diffuser des instructions, contacter les groupes radio et communiquer avec les utilisateurs de bureau ou externes. Le système aide à réduire le besoin de basculer entre des téléphones, radios, plateformes vidéo et systèmes de diffusion séparés.

Pour la planification de la production, la plateforme peut prendre en charge la communication entre les salles de contrôle, les équipes souterraines, les travailleurs de surface, le personnel de maintenance, le personnel de sécurité et les départements de gestion. Pour les tâches d'inspection, les opérateurs peuvent combiner les appels vocaux, la répartition radio et la visualisation des caméras pour améliorer l'efficacité de la coordination.

Lorsqu'un problème de terrain survient, le répartiteur peut contacter l'équipe responsable, vérifier les ressources vidéo, notifier le personnel concerné et enregistrer le processus de communication. Cela rend la gestion quotidienne plus organisée et traçable.

Réponse aux urgences et coordination de la sécurité

Dans les scénarios d'urgence, la rapidité de communication et la fiabilité du système sont essentielles. Le centre de commande peut avoir besoin de contacter simultanément les travailleurs souterrains, les équipes de secours de surface, les groupes radio, les services de garde, le soutien externe et le personnel de direction.

Avec un système de répartition intégré, les opérateurs peuvent utiliser la répartition vocale, l'interconnexion radio, le couplage vidéo, la diffusion d'urgence et la coordination basée sur SIG en un seul flux de travail. Cela améliore la rapidité de réponse et aide le centre de commande à comprendre la situation plus clairement.

Le système prend également en charge une meilleure revue post-événement. Les enregistrements de communication, les actions de répartition, le couplage vidéo et les étapes de réponse peuvent être examinés ultérieurement pour améliorer les plans d'urgence et les procédures de gestion de la sécurité.

Logique de déploiement pour les projets miniers

La première étape consiste à étudier les ressources de communication existantes. L'équipe de projet doit identifier les systèmes radio actuels, les réseaux téléphoniques, les plateformes vidéo, les emplacements des terminaux, les salles de contrôle, les points d'urgence et les exigences de communication souterraine.

La deuxième étape consiste à définir l'architecture d'intégration. La plateforme de softswitch SIP doit être utilisée comme cœur, tandis que les passerelles téléphoniques, les passerelles RoIP et les passerelles d'accès vidéo doivent être ajoutées en fonction des systèmes à connecter.

La troisième étape consiste à adapter les terminaux aux environnements. Les zones ordinaires peuvent utiliser des téléphones IP standard ou des terminaux intelligents, tandis que les environnements miniers spéciaux peuvent nécessiter des dispositifs de communication antidéflagrants, intrinsèquement sûrs ou robustes.

La quatrième étape consiste à tester les flux de travail pratiques. Les tests doivent inclure les appels IP, la répartition radio, l'accès au réseau téléphonique, la visualisation vidéo, l'intégration GB28181, la conversion SIP, la diffusion, la répartition SIG, la communication d'urgence et la stabilité des terminaux.

Valeur opérationnelle pour la gestion minière

La première valeur est la convergence des communications. De multiples systèmes, y compris les terminaux SIP, les réseaux téléphoniques, les radios, la vidéosurveillance, la diffusion IP et les consoles de répartition, peuvent être connectés à une seule plateforme de commande.

La deuxième valeur est une coordination de terrain plus forte. Les répartiteurs peuvent communiquer avec différentes équipes et dispositifs à partir d'une seule interface, améliorant ainsi l'efficacité de la planification de la production, de l'inspection, de la maintenance et de la réponse aux urgences.

La troisième valeur est l'expansion flexible. Une mine peut commencer par une répartition vocale de base et ajouter progressivement l'intégration radio, l'accès vidéo, la répartition SIG, la diffusion IP ou davantage de terminaux de terrain au fur et à mesure du développement du projet.

La quatrième valeur est l'amélioration de la sécurité. La vérification visuelle, l'interconnexion radio, les appels d'urgence et les terminaux de terrain appropriés aident à construire un système de communication minière plus réactif et plus fiable.

Pour les projets miniers nécessitant une voix, une vidéo, un accès RoIP, des terminaux SIP, une diffusion et une communication d'urgence intégrées, Becke Telcom peut fournir un support produit adapté et une adaptation de solution en fonction de l'environnement du site et du flux de travail de répartition.

FAQ

Une mine peut-elle conserver ses systèmes radio existants lors de la construction d'une nouvelle plateforme de répartition ?

Oui. Les radios VHF/UHF existantes, les systèmes DMR, les POC sur réseau public ou les systèmes de messagerie vocale en large bande peuvent souvent être connectés via des passerelles RoIP, ce qui leur permet de fonctionner avec la nouvelle plateforme de répartition.

Pourquoi GB28181 est-il important pour l'intégration vidéo ?

GB28181 est couramment utilisé pour la mise en réseau des plateformes vidéo. Dans un projet de répartition minière, il aide à connecter les plateformes de vidéosurveillance au système de commande afin que les opérateurs puissent visualiser et distribuer plus facilement les ressources des caméras.

Quand utiliser des terminaux intrinsèquement sûrs ?

Les terminaux intrinsèquement sûrs doivent être envisagés dans les zones où des gaz explosifs, de la poussière ou des conditions environnementales dangereuses peuvent exister. Le type de terminal doit respecter les exigences de sécurité de la mine et les spécifications du projet.

La diffusion IP peut-elle être incluse dans le même système ?

Oui. La diffusion IP peut être connectée dans le cadre du flux de travail de communication et de notification d'urgence, aidant le centre de commande à envoyer des annonces, des avertissements ou des messages d'évacuation vers des zones spécifiques.

Quel est le point d'acceptation le plus important pour ce type de projet ?

Le point d'acceptation le plus important est de savoir si le système prend en charge les flux de travail réels : les appels, la répartition radio, l'accès téléphonique, la visualisation vidéo, la notification d'urgence, la communication avec les terminaux et la coordination des opérateurs doivent fonctionner ensemble de manière fluide.
