Dans de nombreux projets de communications convergentes, la répartition vocale seule ne suffit plus. Les centres de commandement d'urgence, les salles de contrôle industrielles, les opérateurs de transport, les campus et les équipes de sécurité publique doivent souvent combiner les appels vocaux, les alarmes, la sonorisation, la surveillance vidéo et la réponse sur le terrain en un seul flux de travail coordonné. Cela fait de la connexion entre les systèmes de vidéosurveillance et les plates-formes de communications convergentes un élément important de la conception de solutions modernes.

Pour les applications de commandement d'urgence en particulier, l'accès vidéo n'est souvent pas une fonctionnalité facultative. Les opérateurs doivent vérifier visuellement les alarmes, vérifier les conditions sur le site avant d'envoyer des équipes, visualiser les caméras à proximité lors des appels d'urgence et présenter la vidéo en direct sur les consoles de répartition ou les écrans du centre de commandement. Une méthode d'intégration bien conçue peut rendre l'ensemble du système plus pratique, plus réactif et plus facile à étendre.

L'objectif de l'intégration n'est pas simplement d'afficher des images de caméra sur un autre écran. Une bonne solution doit relier les ressources vidéo aux événements de communication, aux déclencheurs d'alarme, aux groupes de répartition, aux autorisations utilisateur, aux exigences d'enregistrement et aux procédures d'intervention d'urgence. Lorsque les informations vocales, vidéo et d'alarme sont organisées autour du même processus opérationnel, le centre de commandement peut passer de la surveillance passive à la coordination active.

Solution associée : Système de communications convergentes Becke

Pourquoi la voix et la vidéo doivent fonctionner ensemble

Un système de communications convergentes est conçu pour rassembler différentes ressources de communication. Il peut inclure des appels SIP, des consoles de répartition, des interphones d'urgence, des téléphones IP, des systèmes de sonorisation, des applications mobiles, des passerelles radio, la liaison d'alarmes, l'enregistrement et la gestion du centre de commandement. Les systèmes de vidéosurveillance, quant à eux, se concentrent sur l'accès aux caméras, la prévisualisation en direct, l'enregistrement, la lecture, la gestion des plates-formes vidéo et la surveillance de sécurité.

Lorsque ces deux systèmes fonctionnent séparément, l'opérateur doit basculer entre différents écrans et plates-formes. En fonctionnement de routine, cela peut uniquement réduire l'efficacité, mais en cas d'urgence, cela peut retarder l'évaluation et la réponse. En intégrant la vidéosurveillance dans le flux de travail de communication, un répartiteur peut recevoir une alarme, passer un appel, vérifier la caméra associée, lancer une notification de groupe et coordonner les équipes d'intervention via une interface plus unifiée.

Ce type d'intégration est précieux dans les usines industrielles, les installations énergétiques, les tunnels, les gares de transport ferroviaire, les ports, les mines, les campus, les hôpitaux, les réseaux de services publics et les grands ensembles de bâtiments. Dans ces environnements, la communication et la vidéo sont toutes deux des ressources essentielles, et la véritable valeur vient de leur coopération.

Par exemple, lorsqu'un appel d'interphone d'urgence est déclenché à une porte, une entrée de tunnel, un atelier de production ou une salle d'équipement à distance, le répartiteur ne devrait pas avoir à effectuer une recherche manuelle sur une plateforme de surveillance distincte. Le système peut présenter automatiquement la vue de la caméra associée, permettant à l'opérateur de confirmer la scène, d'identifier le niveau de risque et de décider s'il doit lancer une sonorisation, appeler un groupe d'intervention, avertir le personnel de sécurité ou escalader l'incident vers un centre de commandement.

Accès par flux RTSP pull

La méthode la plus simple consiste à utiliser le flux RTSP fourni par la caméra de surveillance, le NVR ou la plateforme vidéo. Dans cette conception, la console de répartition extrait le flux vidéo RTSP et affiche l'image en direct de la caméra. Pour les petits projets, cette méthode est directe et facile à comprendre car de nombreuses caméras IP prennent déjà en charge l'accès RTSP.

L'accès par flux RTSP pull peut répondre aux exigences de base de prévisualisation en direct. Par exemple, lorsque l'opérateur sélectionne une caméra sur la console de répartition, le système ouvre l'adresse de flux correspondante et affiche la vidéo. Cela peut être utile pour une liaison de surveillance simple, des petites salles de contrôle ou des projets ne comportant qu'un nombre limité de caméras.

Cependant, l'accès RTSP présente également des limitations évidentes. Lorsqu'un projet comprend un grand nombre de caméras, la configuration et la maintenance des adresses de flux une par une peuvent devenir difficiles. Si les adresses IP, les mots de passe, les canaux ou les règles de flux des caméras changent, le système de répartition doit également être mis à jour. Cela augmente la charge de maintenance.

L'accès RTSP peut également être affecté par les conditions du réseau. Dans les réseaux instables, la vidéo peut ne pas s'ouvrir, se figer, subir des retards ou présenter des distorsions de type mosaïque. L'accès inter-réseau ou sur réseau public peut être plus compliqué, en particulier lorsque des pare-feu, des NAT, des limites de bande passante ou des politiques de sécurité sont impliqués. Une autre limitation est que la prévisualisation RTSP est généralement contrôlée uniquement par la console de répartition, de sorte qu'elle n'étend pas naturellement l'accès vidéo à d'autres terminaux SIP.

Dans la pratique de l'ingénierie, il est préférable de considérer RTSP comme une méthode de prévisualisation légère plutôt que comme une architecture d'intégration complète. Elle convient aux environnements contrôlés où la liste des caméras est petite, le réseau est stable et l'opérateur n'a besoin que d'une visualisation en direct. Dès que le projet nécessite un accès multi-utilisateur, une liaison vidéo, un contrôle des autorisations, une distribution vidéo ou une visualisation côté terminal, une couche d'accès plus structurée est généralement requise.

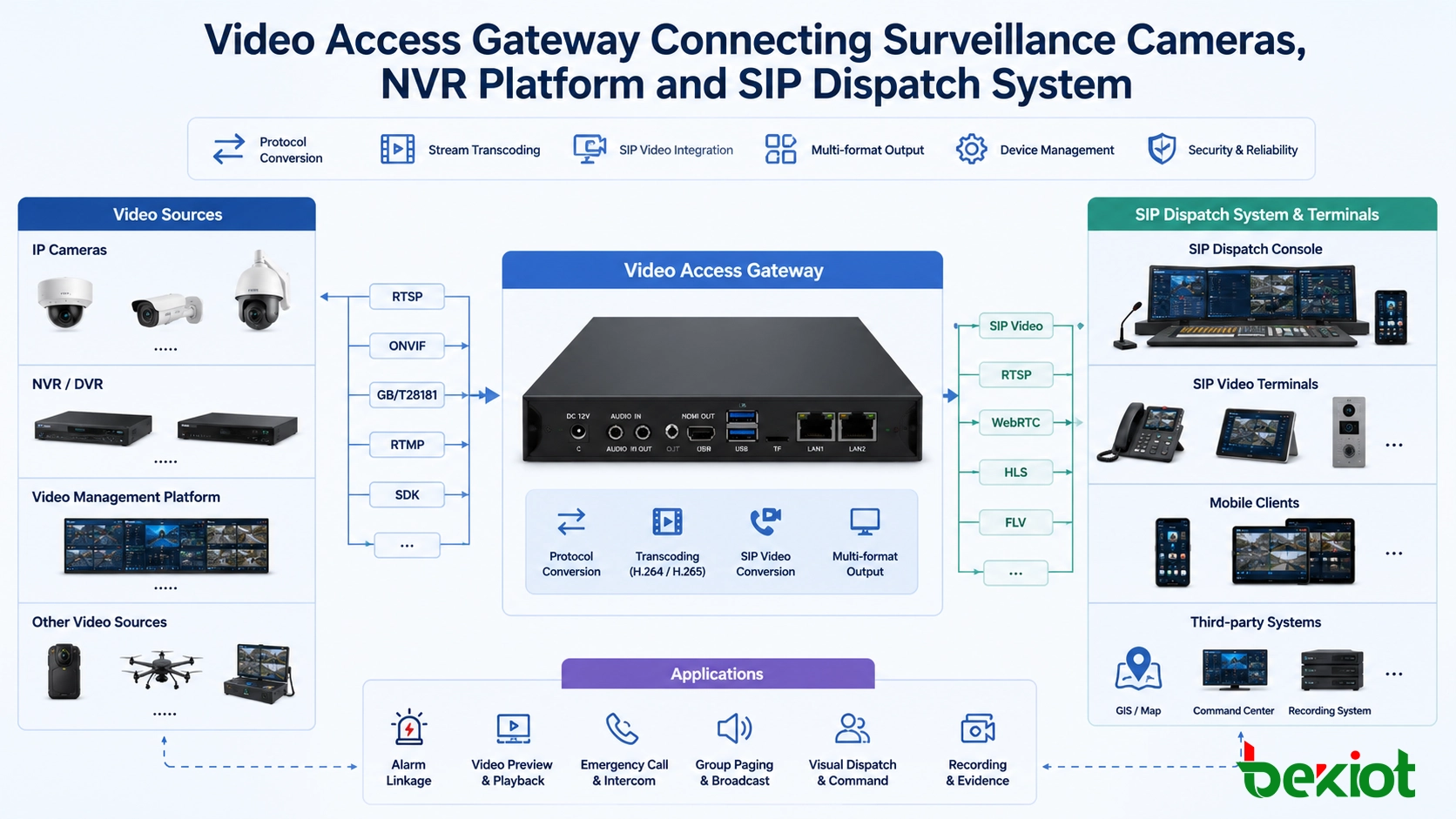

Utilisation d'une passerelle d'accès vidéo

Une approche plus complète consiste à déployer une passerelle d'accès vidéo entre le système de surveillance et la plateforme de communications convergentes. La passerelle agit comme un pont de protocole et une couche de traitement des médias. Elle peut se connecter aux caméras, aux NVR, aux enregistreurs vidéo et aux plates-formes de gestion vidéo via différentes méthodes d'accès telles que RTSP, ONVIF et GB/T28181.

Avec cette conception, le système de communication n'a pas besoin de s'adapter directement à chaque modèle de caméra, règle de flux ou interface de plateforme. La passerelle d'accès vidéo gère l'entrée vidéo, la conversion de flux, l'adaptation de protocole et le traitement du format de sortie. Cela facilite la mise en œuvre et réduit le risque de problèmes de compatibilité.

Pour les projets qui doivent intégrer de nombreuses caméras ou différentes ressources de surveillance, la méthode basée sur la passerelle est généralement plus pratique que l'extraction directe de flux. Elle peut simplifier la configuration, améliorer la compatibilité et fournir une structure plus claire pour les extensions futures.

La passerelle aide également à séparer les responsabilités du système. La plateforme de surveillance continue de gérer les ressources de caméra, l'enregistrement, le stockage et les politiques de sécurité vidéo, tandis que la plateforme de communications convergentes se concentre sur les appels, la répartition, l'interphone, la sonorisation, les alarmes et la coordination d'urgence. Cette division rend l'ensemble du système plus facile à maintenir et réduit le besoin de développement personnalisé répété.

Résoudre les problèmes de codec et d'affichage

Dans les projets réels d'intégration vidéo, de nombreux problèmes d'affichage ne sont pas causés par la caméra elle-même. Ils sont souvent dus à une inadéquation du codec, à des différences de format de flux, à des limitations de décodage du terminal ou à la qualité du réseau. Les symptômes courants incluent l'absence d'affichage vidéo, un chargement lent, des blocages, des images en mosaïque ou une mauvaise qualité d'image.

Une passerelle d'accès vidéo peut aider à résoudre ces problèmes grâce à un transcodage intégré et à une adaptation du flux. Elle peut prendre en charge la conversion entre H.264 et H.265, ajuster la fréquence d'images, modifier le débit binaire, changer la résolution et générer des flux vidéo correspondant à la plateforme ou au terminal récepteur.

Ceci est important car les systèmes de surveillance utilisent souvent H.265 pour réduire le stockage et la bande passante, tandis que certains terminaux de communication, clients Web ou plates-formes de répartition peuvent avoir une meilleure compatibilité avec H.264. Sans transcodage, la source vidéo peut exister, mais le système de communication peut ne pas être en mesure de l'afficher correctement.

En ajoutant une couche de transcodage, le projet peut améliorer la compatibilité inter-plateformes et inter-systèmes. Le système peut également équilibrer la clarté de l'image, la consommation de bande passante et les performances en temps réel en fonction des conditions de déploiement réelles.

Pour la communication d'urgence, les performances en temps réel sont particulièrement importantes. Une image de caméra qui s'ouvre trop lentement ou qui présente un retard excessif peut réduire sa valeur lors du traitement d'un incident. Par conséquent, la solution doit prendre en compte la vitesse d'ouverture du flux, la latence de bout en bout, la capacité de visualisation simultanée, la bande passante réseau et les performances de décodage du terminal dès la phase de conception, plutôt que de traiter la vidéo comme une fonction isolée.

Transformer les caméras en ressources vidéo SIP

L'un des principaux avantages de l'utilisation d'une passerelle d'accès vidéo est que la vidéo de surveillance peut être convertie en ressources vidéo standard basées sur SIP. Après conversion, une caméra n'est plus seulement un dispositif de surveillance passif. Elle peut devenir une ressource vidéo appelable à l'intérieur du système de communications convergentes.

Cela signifie que les terminaux SIP compatibles peuvent accéder aux images de surveillance via la plateforme de communication. Une console de répartition, un téléphone IP vidéo, un terminal vidéo SIP ou une application vidéo mobile peuvent établir une connexion avec une ressource de caméra et visualiser l'image en direct si nécessaire.

Cette conception est utile pour la communication d'urgence car elle rapproche la vidéo du flux de travail des appels. Par exemple, lorsqu'un interphone de terrain déclenche un appel d'urgence, l'opérateur peut accéder rapidement à la caméra à proximité. Lorsqu'un répartiteur doit vérifier un incident, la source vidéo associée peut être appelée ou affichée sans quitter l'environnement de communication.

La conversion vidéo SIP facilite également l'organisation des ressources vidéo dans une structure orientée communication. Les caméras peuvent être associées à des postes, des points d'appel d'urgence, des zones, des départements, des portes, des sous-stations, des tunnels, des ateliers ou des sources d'alarme. Cela permet au système de prendre en charge des flux de travail plus pratiques, tels que l'appel vidéo en un clic, la fenêtre contextuelle vidéo déclenchée par alarme, la liaison de caméras par zone et la prise de décision de répartition assistée par vidéo.

Sortie multi-format pour les centres de commandement

Les centres de commandement d'urgence ont souvent besoin de plus qu'un simple accès vidéo SIP. Ils peuvent également avoir besoin d'afficher la vidéo en direct sur un grand écran, une plateforme de répartition Web, une carte SIG, une interface de commandement à carte unique ou un tableau de bord de gestion intégré. Différentes applications peuvent nécessiter différents formats de flux.

Une passerelle d'accès vidéo peut fournir plusieurs méthodes de sortie vidéo telles que la vidéo SIP, FLV, WebRTC et d'autres formats de flux selon la conception du projet. Cela permet à la même ressource de surveillance de servir différents scénarios d'utilisation.

Par exemple, la console de répartition peut utiliser la vidéo SIP pour la liaison de communication, tandis qu'un système de visualisation grand écran peut utiliser des flux adaptés au Web pour l'affichage dans le centre de commandement. Cela évite un travail d'intégration répétitif et donne plus de flexibilité au projet.

Dans la gestion d'urgence multi-départements, cette flexibilité est importante. Les équipes de sécurité, les superviseurs de production, les équipes de maintenance, les opérateurs de salle de contrôle et les responsables de commandement peuvent accéder au même incident à partir de différents terminaux. La sortie multi-format permet à chaque rôle d'utiliser la source vidéo de la manière la plus adaptée sans forcer tous les utilisateurs dans un seul environnement d'affichage.

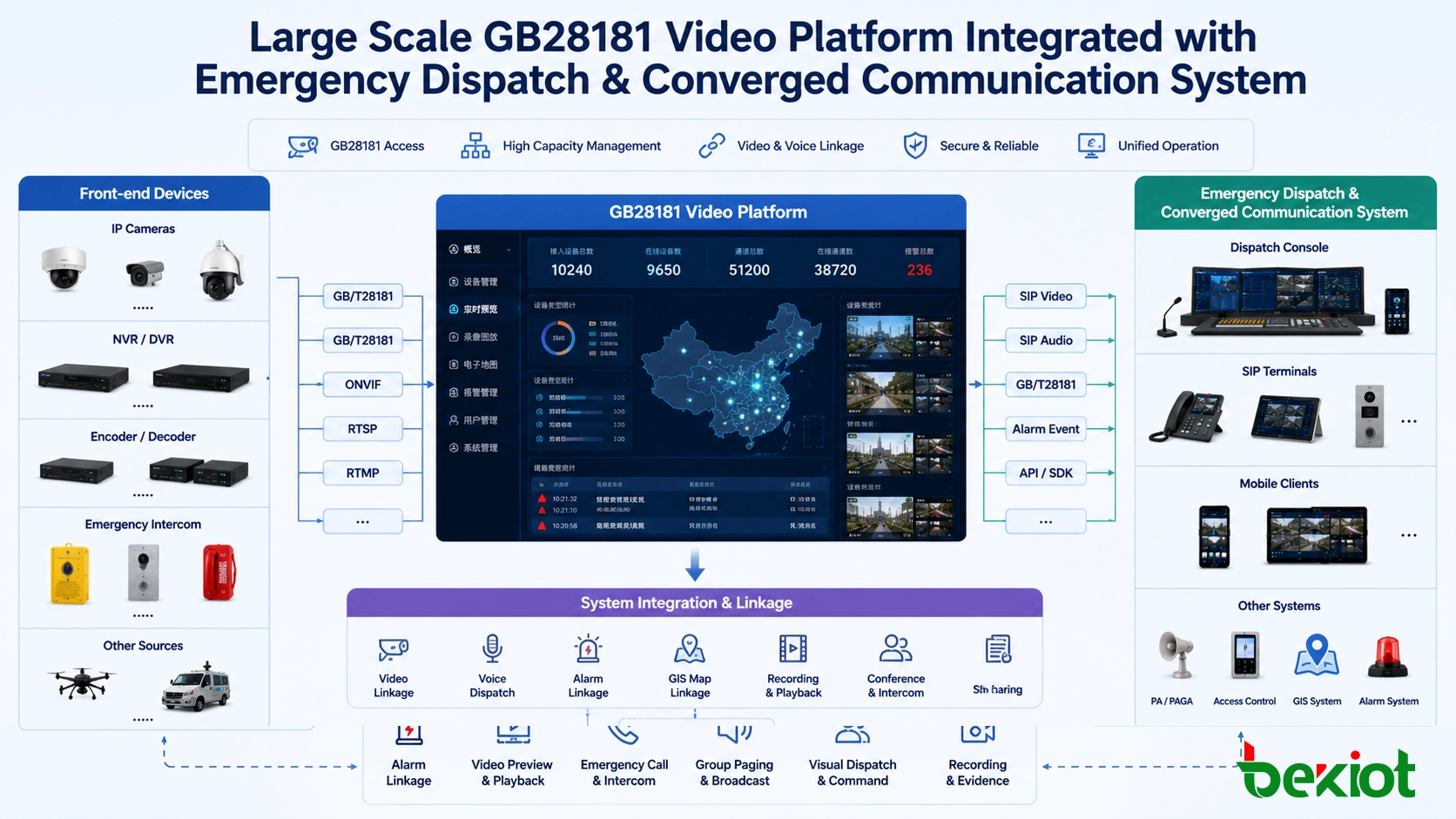

Intégration avec les plates-formes GB/T28181 à grande échelle

Pour les grands utilisateurs, le système de surveillance peut déjà être construit sur une plateforme GB/T28181 à grande échelle. Dans cette situation, il n'est souvent pas efficace de connecter chaque caméra séparément. Une meilleure méthode consiste à connecter la passerelle d'accès vidéo à la plateforme vidéo GB/T28181 existante et à obtenir la structure du répertoire des caméras à partir de la plateforme.

Une fois le répertoire synchronisé, le système de communications convergentes peut appeler la ressource de caméra requise à la demande. Dans le déploiement pratique, l'opérateur n'a pas besoin de reconstruire manuellement toute la liste des caméras à l'intérieur du système de communication. Au lieu de cela, la passerelle aide à connecter la plateforme vidéo existante à la plateforme de communication de manière plus organisée.

Cette méthode est particulièrement adaptée aux grands parcs industriels, aux réseaux de transport, aux plates-formes de sécurité publique, aux systèmes à l'échelle de la ville et aux projets de commandement multi-sites. Elle réduit les risques de déploiement, améliore la gestion des ressources de caméra et prend en charge l'accès vidéo à la demande pendant la répartition et la réponse d'urgence.

Lorsque les ressources GB/T28181 sont introduites via une passerelle, la plateforme de communication peut utiliser les ressources vidéo sans remplacer l'investissement de surveillance existant. Ceci est utile pour les projets de rénovation où les caméras, les NVR, les plates-formes et les structures réseau sont déjà en fonctionnement. La couche d'intégration peut protéger les actifs existants tout en ajoutant la liaison voix-vidéo, l'association d'appels d'urgence et la visualisation du centre de commandement.

Architecture recommandée pour un déploiement pratique

Une solution pratique peut être divisée en quatre couches. La couche frontale comprend les caméras de surveillance, les NVR, les enregistreurs vidéo, les caméras mobiles, les dispositifs portés sur le corps et les plates-formes vidéo existantes. La couche d'accès utilise une passerelle d'accès vidéo pour connecter ces sources via RTSP, ONVIF, GB/T28181 ou d'autres méthodes prises en charge.

La couche de communication utilise le système de communications convergentes pour gérer les appels vocaux, les terminaux SIP, la sonorisation, l'interphone, les alarmes, les groupes de répartition et les flux de travail d'urgence. La couche applicative présente la vidéo, la voix, les cartes, les alarmes et les outils de commandement aux opérateurs via des consoles de répartition, des clients Web, de grands écrans ou des terminaux mobiles.

Cette structure en couches facilite la maintenance du système. L'adaptation vidéo est prise en charge par la passerelle, tandis que la plateforme de communication se concentre sur le commandement, la répartition et la collaboration. Lorsque de nouvelles caméras, de nouveaux sites ou de nouvelles applications d'affichage sont ajoutés ultérieurement, le projet peut évoluer sans avoir à reconcevoir l'ensemble du système.

Un plan de déploiement professionnel doit également inclure le contrôle des autorisations des comptes, la segmentation du réseau, la sécurité de l'accès aux flux, les règles de dénomination des appareils, le mappage zone-caméra, la planification de la reprise après sinistre et les journaux d'exploitation. Ces détails sont souvent négligés lors de la conception initiale, mais ils affectent directement la fiabilité à long terme et l'efficacité de la maintenance.

Valeur applicative dans les projets d'urgence et industriels

La connexion de la vidéosurveillance aux communications convergentes crée une valeur opérationnelle plus forte que l'utilisation des deux systèmes séparément. Dans le fonctionnement quotidien, les répartiteurs peuvent vérifier les conditions sur le site avant de prendre des décisions. Lors d'événements anormaux, les alarmes et les appels d'urgence peuvent être liés aux caméras à proximité. Dans les centres de commandement, la vidéo en direct peut être affichée en même temps que la communication vocale et la coordination des réponses.

Cela améliore la connaissance de la situation, réduit les commutations manuelles entre les systèmes et aide les opérateurs à prendre des décisions plus rapides. Cela rend également la solution globale plus compétitive car le projet n'est plus seulement un système de communication ou un système de surveillance vidéo. Il devient une solution unifiée de communication d'urgence et de commandement visuel.

Dans les environnements industriels, la valeur se traduit par une confirmation plus rapide des incidents, un transfert de responsabilité plus clair, une coordination plus forte entre les équipes de terrain et de salle de contrôle, et un meilleur soutien des preuves après un événement. Dans les projets de sécurité publique ou de transport, cela peut améliorer la visibilité de la réponse sur plusieurs points et aider les opérateurs à coordonner le personnel, les diffusions, les appels et les ressources de caméra à partir d'un seul flux de travail de commandement.

Conclusion

L'intégration de la vidéosurveillance est un élément important de la conception moderne des communications convergentes. L'extraction directe de flux RTSP peut répondre à des besoins simples de prévisualisation, mais elle devient difficile à gérer dans les projets de grande envergure, inter-réseaux ou multi-terminaux. Une passerelle d'accès vidéo offre une approche plus évolutive en connectant les caméras, les NVR, les plates-formes vidéo et les systèmes GB/T28181, tout en prenant en charge le transcodage, la conversion vidéo SIP et la sortie multi-format.

Pour les projets de commandement d'urgence, de répartition industrielle, de sécurité publique, de transport, de campus et de services publics, l'architecture basée sur une passerelle peut faciliter l'accès aux ressources vidéo, leur présentation et leur liaison avec les flux de travail de communication. Elle aide à transformer des systèmes vocaux et vidéo séparés en une plateforme de commandement et de réponse plus complète.

FAQ

La vidéosurveillance peut-elle être liée aux appels d'urgence ?

Oui. Avec une intégration appropriée, un appel d'urgence ou un événement d'alarme peut déclencher des vues de caméra associées sur la console de répartition, aidant les opérateurs à vérifier la situation avant d'agir.

ONVIF est-il identique à RTSP ?

Non. RTSP est principalement utilisé pour l'accès aux flux vidéo, tandis qu'ONVIF est une norme d'interopérabilité des appareils plus large qui peut prendre en charge la découverte, la configuration et le contrôle des caméras selon l'appareil et la plateforme.

Pourquoi certains flux de caméra ne s'affichent-ils pas sur les plates-formes de répartition ?

Les raisons courantes incluent une inadéquation du codec, un format de flux non pris en charge, des conditions de réseau instables, un débit binaire excessif, une authentification incorrecte ou des limitations de décodage sur le terminal récepteur.

Un même flux de caméra peut-il être utilisé par différents systèmes en même temps ?

Oui. Grâce à une passerelle d'accès vidéo, la même source de caméra peut être convertie en différents formats de sortie pour les terminaux SIP, les clients Web, les grands écrans et les plates-formes de commandement.

Que faut-il planifier avant le déploiement ?

Les ingénieurs doivent confirmer le nombre de caméras, le protocole vidéo, le format du codec, le chemin réseau, la bande passante, les autorisations d'accès, les terminaux d'affichage, la logique de liaison d'alarmes et les exigences d'expansion futures.
