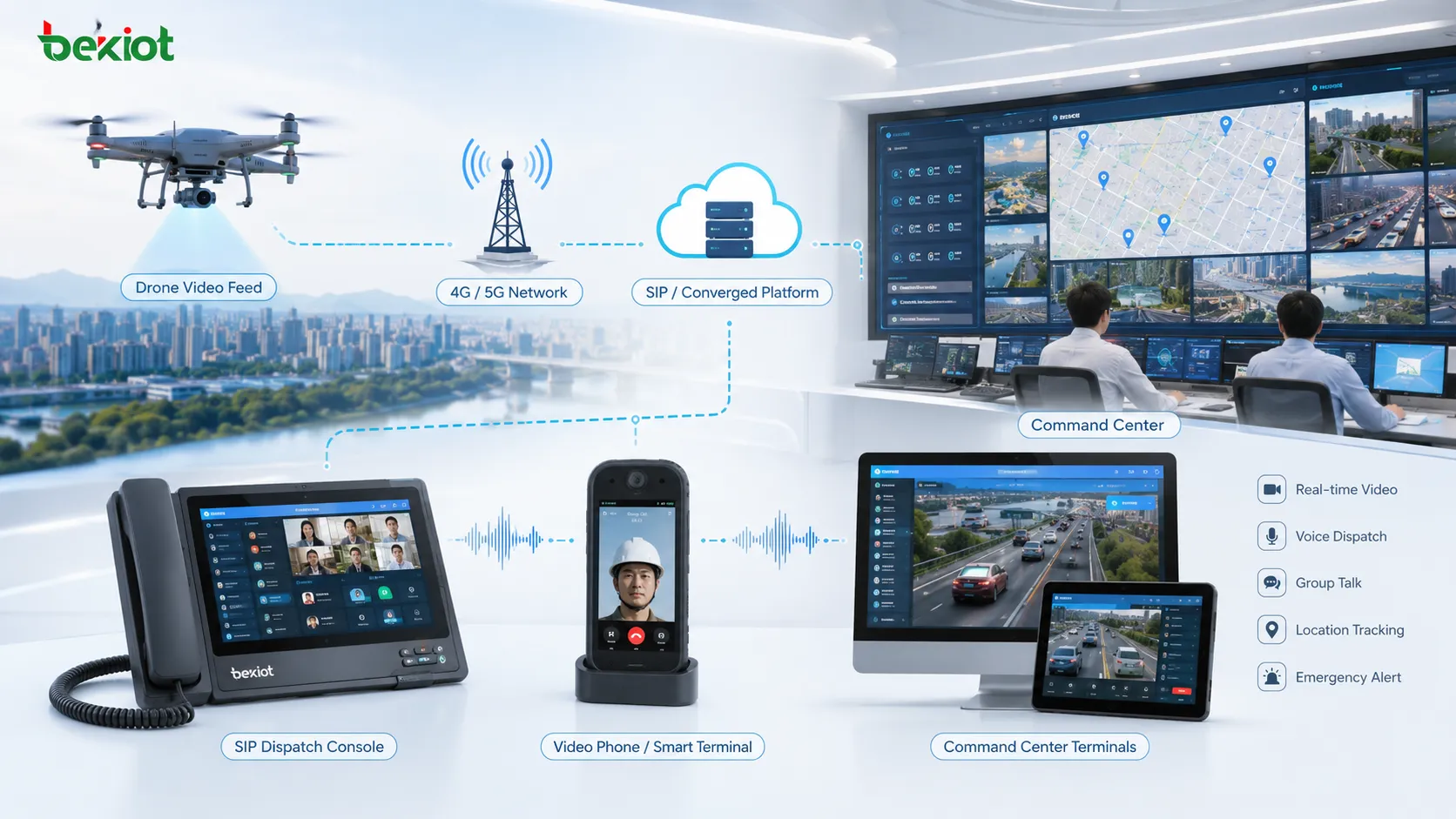

Les systèmes de communication convergente sont de plus en plus utilisés dans l’exploitation quotidienne, la réponse d’urgence, le dispatching de commandement, la supervision industrielle, la gestion du transport et la coordination mobile sur le terrain. Leur valeur consiste à regrouper la voix, la vidéo, l’interphonie, la conférence, le dispatching, l’enregistrement et la collaboration dans un même environnement basé sur SIP.

Avec le développement des usages de drones, de nombreux projets doivent intégrer la vidéo temps réel des drones dans la même plateforme de communication. Au lieu de laisser les images dans une radiocommande, une application ou une plateforme fournisseur, la vidéo peut être convertie, distribuée et mappée dans le système convergent afin que les opérateurs et équipes terrain puissent appeler, visualiser, partager et coordonner les actions autour des images aériennes en direct.

Pourquoi la vidéo de drones a besoin d’une couche d’accès unifiée

Les images de drones ne doivent pas rester isolées

Dans de nombreux projets de terrain, les drones servent à la patrouille, l’inspection, la reconnaissance d’urgence, le secours incendie, la surveillance du trafic, l’inspection de lignes électriques, la supervision hydraulique, la sécurité de grands événements et la surveillance temporaire de sites. Le drone fournit rapidement une vue aérienne, mais cette vidéo reste souvent enfermée dans la radiocommande, l’application mobile ou une plateforme propriétaire.

Il en résulte une rupture entre le pilote du drone et le centre de commandement. Si la plateforme de dispatching, la salle de visioconférence, le terminal SIP ou le système d’urgence ne peut pas accéder directement au flux du drone, les opérateurs doivent recourir au partage d’écran, au transfert manuel ou à des outils temporaires. Ces méthodes sont souvent instables, difficiles à standardiser et lentes à déployer.

Des passerelles et serveurs dédiés fiabilisent le flux de travail

Une méthode plus pratique consiste à utiliser une passerelle vidéo drone ou un serveur média drone dédié. La passerelle ou le serveur prend en charge l’accès aux flux, la conversion de protocoles, le mappage SIP, le relais média et la distribution vidéo. La plateforme convergente n’a pas besoin d’être fortement redéveloppée ; elle se connecte simplement à la passerelle média au moyen d’une architecture de communication standard.

Cette approche améliore la stabilité et réduit le délai de mise en service. Elle prend aussi en charge différentes marques de drones, différents modes de sortie des contrôleurs, divers environnements réseau et plusieurs types de terminaux d’affichage. L’équipe projet peut choisir un serveur côté système, une passerelle frontale ou une architecture combinée selon le scénario.

Déploiement d’un serveur côté système

Utiliser une IP publique ou un réseau APN privé

Une méthode courante consiste à déployer un serveur vidéo drone côté système. Comme les drones opèrent souvent à l’extérieur ou dans des zones éloignées, leur vidéo doit généralement revenir au centre par réseau mobile. Le serveur vidéo nécessite donc souvent une adresse IP publique afin que la radiocommande ou la plateforme drone puisse pousser les flux vers le centre.

Dans certains projets de réseau privé, un accès mobile basé sur APN peut aussi être utilisé. L’APN peut offrir un meilleur contrôle et une meilleure sécurité réseau, mais il augmente le coût, la complexité de planification et les besoins de coordination. Dans la plupart des projets, le modèle réseau doit être choisi selon le niveau de sécurité, la bande passante, la latence, les ressources opérateur et le budget.

Les contrôleurs de drones poussent les flux vers le serveur

De nombreuses radiocommandes de drones prennent en charge l’accès 4G ou 5G. Le contrôleur peut pousser la vidéo en direct vers le serveur média via RTMP ou GB/T28181. Si le projet dispose déjà d’une plateforme de gestion de drones, d’un droneport ou d’un système de dock, cette plateforme peut également transmettre le flux au serveur média.

Une fois la vidéo arrivée au serveur, le système peut la traiter comme une ressource média réutilisable. Elle peut être visualisée par le centre de commandement, relayée vers d’autres systèmes, partagée avec les participants d’une conférence ou associée à un numéro SIP dans la plateforme convergente.

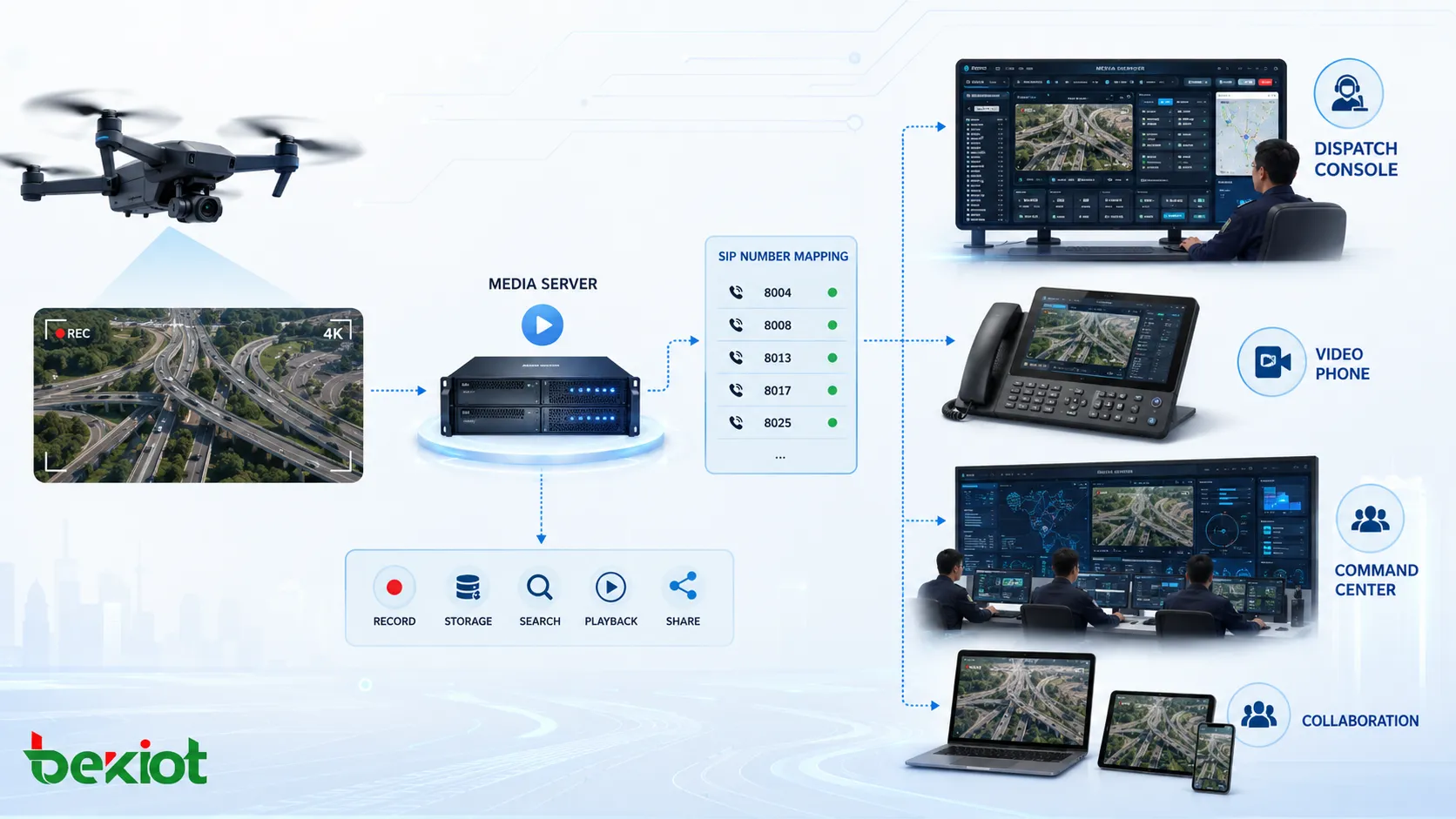

Transformer les flux de drones en ressources SIP

Associer chaque vidéo de drone à un numéro SIP

L’un des principaux avantages de l’intégration convergente est le réseau SIP. Le serveur média drone peut se connecter au serveur de communication convergente via SIP. Chaque source vidéo de drone peut être associée à un numéro SIP, ce qui facilite l’appel et l’accès depuis les terminaux de communication existants.

Par exemple, un opérateur peut sélectionner ou appeler un numéro de vidéo drone depuis la console de dispatching. Un visiophone peut composer le numéro SIP correspondant pour voir l’image de retour. Un terminal intelligent peut aussi accéder au flux via la plateforme. La vidéo drone devient ainsi une partie du même processus de communication, et non une application vidéo séparée.

Une configuration simple au lieu d’un développement lourd

Dans de nombreux projets, cette méthode basée sur SIP réduit le besoin de développement API profond. L’équipe peut établir la connexion par enregistrement SIP, planification de numéros, mappage de flux, configuration de routage et réglages du serveur média. C’est particulièrement utile lorsqu’un système convergent est déjà déployé et que le client souhaite ajouter rapidement la vidéo drone.

En même temps, le serveur média peut continuer à fournir des sorties de streaming et des API pour une intégration plus avancée. Si la plateforme métier a ensuite besoin de liaison cartographique, d’association d’événements, de recherche d’enregistrements, de planification de ressources ou d’affichage web personnalisé, la même couche média peut soutenir ces développements.

Système associé : Système de communication convergente Becke Telcom pour la voix, la vidéo, le dispatching et la coordination d’urgence

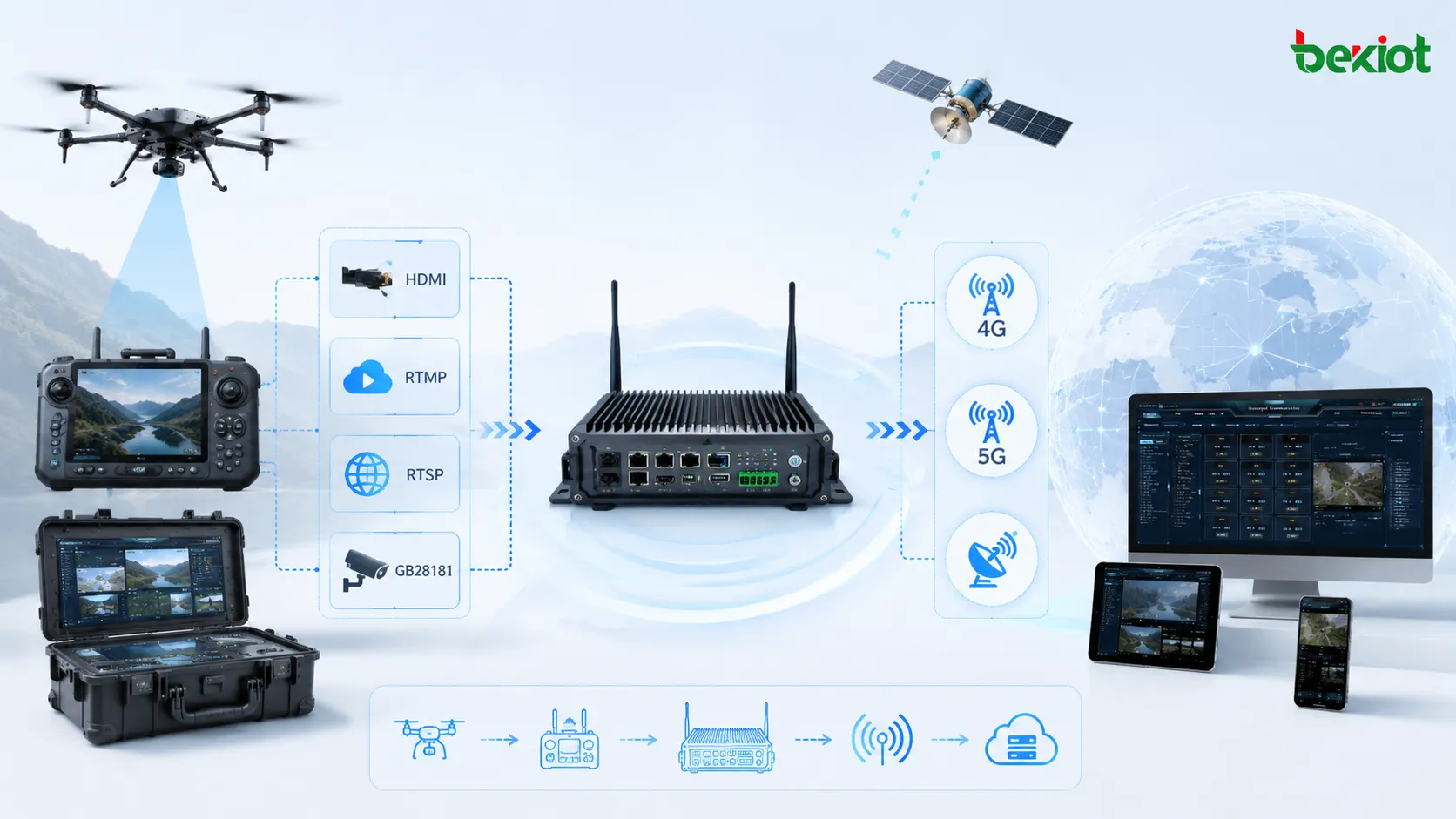

Déploiement d’une passerelle frontale

Lorsque le drone ne peut pas pousser directement vers le centre

Dans certains environnements, le drone ne peut pas envoyer directement la vidéo à la plateforme. L’équipe terrain peut aussi avoir besoin de visualisation locale, de distribution locale, d’un affichage embarqué ou d’un partage temporaire avant le retour du flux au centre. Dans ces cas, une passerelle vidéo frontale peut être installée près de la zone d’opération du drone.

La passerelle frontale reçoit la vidéo côté terrain puis l’envoie vers la plateforme convergente par les liens réseau disponibles. Ce modèle est flexible et convient aux véhicules de commandement mobiles, valises de commandement portables, sacs d’urgence, stations temporaires et sites de secours éloignés.

Accès flexible par Wi-Fi, mesh, HDMI et flux IP

La passerelle peut recevoir les signaux par plusieurs méthodes selon le drone et l’environnement. Les méthodes courantes comprennent Wi-Fi, réseau ad hoc ou mesh, entrée HDMI, RTMP, RTSP et GB/T28181. Une même passerelle peut ainsi prendre en charge des drones de marques et modèles différents.

Après réception, la passerelle peut renvoyer la vidéo par 4G, 5G, réseau satellite, réseau filaire ou liens radio privés. Si elle utilise une connexion basée sur l’enregistrement, elle n’a besoin que d’un accès réseau et ne requiert pas d’IP publique fixe. Le flux connecté peut toujours être mappé à un numéro SIP et appelé depuis la plateforme convergente.

Architecture combinant serveur et passerelle

Utiliser des équipements côté centre et côté terrain

Pour les projets plus vastes ou plus exigeants, la meilleure conception est souvent un déploiement combiné. Une passerelle frontale est utilisée sur le site d’opération du drone, tandis qu’un serveur média côté système est déployé au centre de commandement ou au data center. La passerelle gère l’accès local, la sortie locale et la transmission montante. Le serveur gère la distribution côté plateforme, le mappage SIP, le relais de flux et l’accès multi-terminal.

Cette architecture est utile lorsque le système exige à la fois flexibilité terrain et stabilité centrale. L’équipe terrain peut voir ou distribuer la vidéo localement, tandis que le centre reçoit des flux optimisés pour le dispatching, la conférence, l’enregistrement et la coordination interservices.

Optimiser la vidéo face aux conditions réseau changeantes

La transmission vidéo drone dépend souvent de réseaux de terrain instables. La bande passante peut varier, la latence augmenter et la qualité du signal changer pendant le mouvement. La combinaison passerelle-serveur peut ajuster le codage, la fréquence d’images, le débit et la résolution selon les conditions de transmission.

Par exemple, le système peut utiliser H.265 pendant la transmission pour réduire la bande passante, puis convertir le flux en H.264 avant de le livrer à un visiophone SIP, une console de dispatching, un client navigateur ou un autre terminal nécessitant H.264. Le système devient ainsi plus adaptable et évite les échecs de lecture dus à l’incompatibilité des codecs.

Fonctions pratiques pour le commandement et le dispatching

Accès multi-drones et gestion unifiée

Un serveur ou une passerelle vidéo drone dédié peut prendre en charge plusieurs drones, plusieurs marques et différents modes de sortie vidéo. C’est important pour les équipes d’urgence, services de sécurité publique, sociétés d’inspection et opérateurs industriels utilisant différents modèles selon les missions.

Au lieu de gérer chaque flux séparément, la plateforme peut organiser les ressources vidéo drone de manière unifiée. Les opérateurs peuvent attribuer des numéros, définir des noms, gérer les droits d’accès, visualiser les flux en direct et distribuer la vidéo à différents utilisateurs ou systèmes selon le processus de commandement.

Partager les images aériennes avec les terminaux existants

Une fois la vidéo drone intégrée au système convergent, elle peut être utilisée par de nombreux terminaux existants. Les consoles de dispatching peuvent ouvrir la vidéo lors d’un incident. Les visiophones peuvent appeler un flux pour la visualisation en direct. Les terminaux intelligents peuvent accéder à l’image pendant la coordination terrain. Les systèmes de conférence peuvent afficher l’image aérienne en réunion pour la décision collective.

Cela réduit les constructions répétées. Le client peut réutiliser les terminaux et fonctions de plateforme existants au lieu de créer un système de visualisation drone pour chaque projet. Pour la communication d’urgence, le système convergent Becke Telcom peut être envisagé comme option légère lorsque vidéo drone, dispatching SIP, interphonie vocale, collaboration vidéo et coordination de commandement doivent fonctionner ensemble.

Notes de planification du déploiement

Confirmer d’abord la méthode de sortie du drone

Avant la mise en œuvre, l’équipe doit confirmer comment le drone sort la vidéo. Certains drones peuvent pousser RTMP via le contrôleur. Certains se connectent via GB/T28181. Certains exigent une sortie HDMI du contrôleur. D’autres nécessitent une plateforme fournisseur, un dock ou un droneport pour relayer le flux.

Cette étape détermine si le projet doit utiliser un serveur côté système, une passerelle frontale ou un déploiement combiné. Elle influence aussi la planification de bande passante, le choix de codec, les besoins d’IP publique, la conception APN et la nécessité d’équipements de terrain.

Planifier les numéros SIP et les droits utilisateurs

Lorsque la vidéo de drones est mappée dans un système SIP, la planification des numéros devient importante. Chaque source doit avoir un numéro SIP, un nom, un emplacement, une règle de permission et un scénario d’usage clairement définis. Les opérateurs doivent savoir quel numéro correspond à quel drone ou quelle équipe terrain.

Les droits utilisateurs doivent aussi être contrôlés. Tous les terminaux n’ont pas besoin d’accéder à toutes les vidéos. Les utilisateurs d’urgence, opérateurs du centre, superviseurs terrain et équipes de maintenance peuvent avoir des droits différents. Une bonne conception des permissions améliore la sécurité et évite la confusion en opération.

Considérations réseau et média

La bande passante et la latence influencent la qualité d’affichage

La vidéo drone est sensible à la qualité réseau. Si la bande passante montante est instable, la vidéo peut se figer, prendre du retard ou se déconnecter. L’équipe doit évaluer résolution, débit, fréquence d’images, bande passante montante, redondance réseau et terminaux prévus avant le déploiement.

Pour les environnements éloignés ou longue distance, la 4G/5G et les liaisons satellite peuvent être utilisées avec un contrôle de débit adaptatif. Le système doit éviter d’envoyer une très haute résolution inutile à chaque terminal. Une console de dispatching peut demander un flux de meilleure qualité, tandis qu’un terminal mobile peut se contenter d’une résolution plus faible pour la conscience situationnelle.

La compatibilité des codecs doit être vérifiée tôt

Les terminaux ne prennent pas tous en charge les mêmes codecs. Certains systèmes de drones privilégient H.265 pour une transmission efficace, tandis que les anciens équipements vidéo SIP ou clients web peuvent exiger H.264 ou certains formats. Si cette compatibilité est ignorée, la vidéo peut atteindre la plateforme mais ne pas s’afficher sur le terminal final.

Une passerelle média pratique doit prendre en charge la conversion de format, le relais de flux et l’ajustement des paramètres. La capacité d’ajuster codec, débit, résolution et fréquence d’images rend l’intégration vidéo drone plus fiable dans les environnements mixtes.

Valeur opérationnelle

Meilleure conscience situationnelle pour le commandement terrain

La vidéo drone fournit aux opérateurs une vue en hauteur que les caméras fixes et les utilisateurs au sol ne peuvent pas toujours offrir. Une fois intégrée au système convergent, cette vue aérienne devient partie du flux de commandement. Les opérateurs peuvent parler aux équipes terrain, voir les images du drone, rejoindre une conférence, émettre des instructions et enregistrer le processus dans un seul système.

C’est précieux pour le secours incendie, les accidents de circulation, la lutte contre les inondations, l’inspection électrique, l’urgence industrielle, la patrouille frontalière, la sécurité de grands événements et la coordination de catastrophe. Le système aide les décideurs à comprendre la scène plus vite et à coordonner les ressources plus précisément.

Livraison plus rapide avec moins de modification de plateforme

Une passerelle média drone dédiée réduit le besoin de modifier la plateforme de communication d’origine. Au lieu de reconstruire tout le système vidéo, le projet peut ajouter une couche passerelle ou serveur qui adapte la vidéo drone en ressources SIP et streaming. Cela réduit le risque d’intégration et raccourcit les cycles de déploiement.

Pour les intégrateurs, la valeur principale n’est pas seulement l’accès vidéo. Elle consiste à transformer la vidéo drone en ressource de communication standardisée pouvant être appelée, partagée, routée, visualisée, enregistrée et étendue selon les besoins réels du projet.

FAQ

La vidéo drone peut-elle être enregistrée après son entrée dans le système ?

Oui. L’enregistrement peut être réalisé au niveau du serveur média, de la plateforme de dispatching ou de la couche de gestion vidéo. Le projet doit définir si l’enregistrement est continu, basé sur événement, déclenché manuellement ou lié aux incidents de dispatching.

Un flux de drone peut-il être vu par plusieurs services en même temps ?

Oui. Le serveur média peut distribuer un flux entrant vers plusieurs terminaux ou plateformes. Le contrôle des permissions et la planification de bande passante doivent être configurés pour éviter la surcharge du réseau terrain.

L’intégration vidéo nécessite-t-elle de modifier le système drone d’origine ?

Pas toujours. Si le contrôleur, la plateforme ou le dock du drone peut sortir RTMP, RTSP, GB/T28181 ou HDMI, la passerelle peut souvent recevoir la vidéo sans modifier le drone lui-même. L’intégration se fait principalement au niveau de l’accès média et de la plateforme de communication.

Quelle est la différence entre pousser et tirer un flux de drone ?

Pousser signifie que le contrôleur ou la plateforme du drone envoie activement la vidéo au serveur média. Tirer signifie que le serveur ou la passerelle obtient le flux depuis une adresse ou un appareil disponible. Le meilleur choix dépend de la topologie réseau, de la disponibilité d’une IP publique, des règles pare-feu et de la capacité des équipements.

Le système peut-il fonctionner dans un véhicule de commandement mobile ?

Oui. Une passerelle frontale peut être installée dans un véhicule de commandement mobile pour recevoir la vidéo locale du drone et la renvoyer via 4G/5G, satellite ou liens privés. Elle peut aussi fournir une visualisation locale ou une sortie HDMI pour les écrans embarqués.
