Les postes de péage autoroutiers, les zones de stationnement non surveillées, les entrées de service et les points d’appel publics ont souvent besoin d’un moyen simple et fiable permettant aux conducteurs ou au personnel de joindre la salle de contrôle. Un terminal d’interphonie à appel unique est couramment utilisé à cet effet. La plupart des terminaux modernes utilisent une communication VoIP basée sur SIP, ce qui facilite le déploiement sur réseau IP, le dispatching à distance et l’intégration avec d’autres systèmes de communication.
Dans un projet réel de péage, l’interphone est souvent associé à une caméra de surveillance proche. Lorsque l’utilisateur appuie sur le bouton d’appel, le système lance non seulement une communication vocale, mais affiche aussi automatiquement la vidéo de la caméra correspondante sur la console de dispatching ou le visiophone. L’opérateur dispose ainsi en même temps de la voix et d’une confirmation visuelle en direct.
Où le système est utilisé
Voies de péage, cabines et points de service non surveillés
Un système d’interphonie à appel unique avec couplage caméra convient aux entrées de péage, voies de sortie, voies ETC/MTC, cabines de péage, sorties de parking, points d’aide en bord de route et zones de gestion sans personnel. Lorsqu’un conducteur rencontre un problème de paiement, un blocage de voie, une panne d’équipement, un risque d’accident ou une demande d’aide urgente, l’interphone fournit un canal direct vers la salle de contrôle.
Par rapport à un point d’aide uniquement vocal, le couplage caméra permet à l’opérateur de vérifier immédiatement la situation sur site. La salle de contrôle peut voir la position du véhicule, l’état de la voie, le comportement de l’usager, les obstacles proches et la circulation environnante avant de décider de la réponse.
Pourquoi la voix et la vidéo doivent fonctionner ensemble
Dans l’exploitation d’un péage, l’appel vocal permet d’expliquer le problème, tandis que la vidéo aide à vérifier la scène. Si l’opérateur entend seulement l’appelant sans voir la voie, il peut être difficile de savoir s’il s’agit d’une simple demande, d’un litige de paiement, d’une panne, d’un embouteillage, d’un incident de sécurité ou d’une urgence.
En reliant l’interphone à une caméra, le système améliore la précision de la réponse. L’opérateur peut communiquer avec l’appelant, consulter la vidéo en direct, prévenir la maintenance, guider le conducteur ou transférer l’événement au centre de supervision si nécessaire.
La méthode de récupération directe de base
Utiliser RTSP pour un couplage simple de caméra
La méthode la plus simple consiste à configurer une adresse de flux RTSP sur le terminal d’interphonie ou sur l’équipement côté dispatching. Par exemple, si un interphone est installé près d’une voie de péage donnée, le système peut l’associer à l’adresse RTSP de la caméra qui surveille cette même voie.
Lorsque le bouton de l’interphone est pressé, la console de dispatching ou le visiophone récupère le flux RTSP correspondant et affiche la vidéo. Cette configuration simple et directe convient particulièrement aux petits projets avec peu de caméras, peu de points d’appel et une relation claire entre point d’aide et caméra.
Limites de l’accès direct aux caméras
Même si la récupération RTSP directe est facile à comprendre, elle peut poser des problèmes dans les grands projets autoroutiers. Les caméras peuvent provenir de différents fabricants, utiliser différents formats d’encodage, différentes résolutions et différents segments réseau. Certaines caméras utilisent H.265 alors que certains terminaux d’affichage ne prennent en charge que H.264. Certains flux peuvent aussi être trop lourds pour un visiophone ou une console de dispatching.
Un autre problème courant est la surcharge. Si plusieurs terminaux ou systèmes tirent simultanément la vidéo de la même caméra, la caméra ou le NVR peut ne pas supporter la charge. L’accès interréseau, le contrôle des droits, la sécurité des flux et la compatibilité des protocoles peuvent également compliquer la livraison du projet.
Pourquoi une couche de passerelle est souvent nécessaire
Résoudre les problèmes de compatibilité protocolaire et réseau

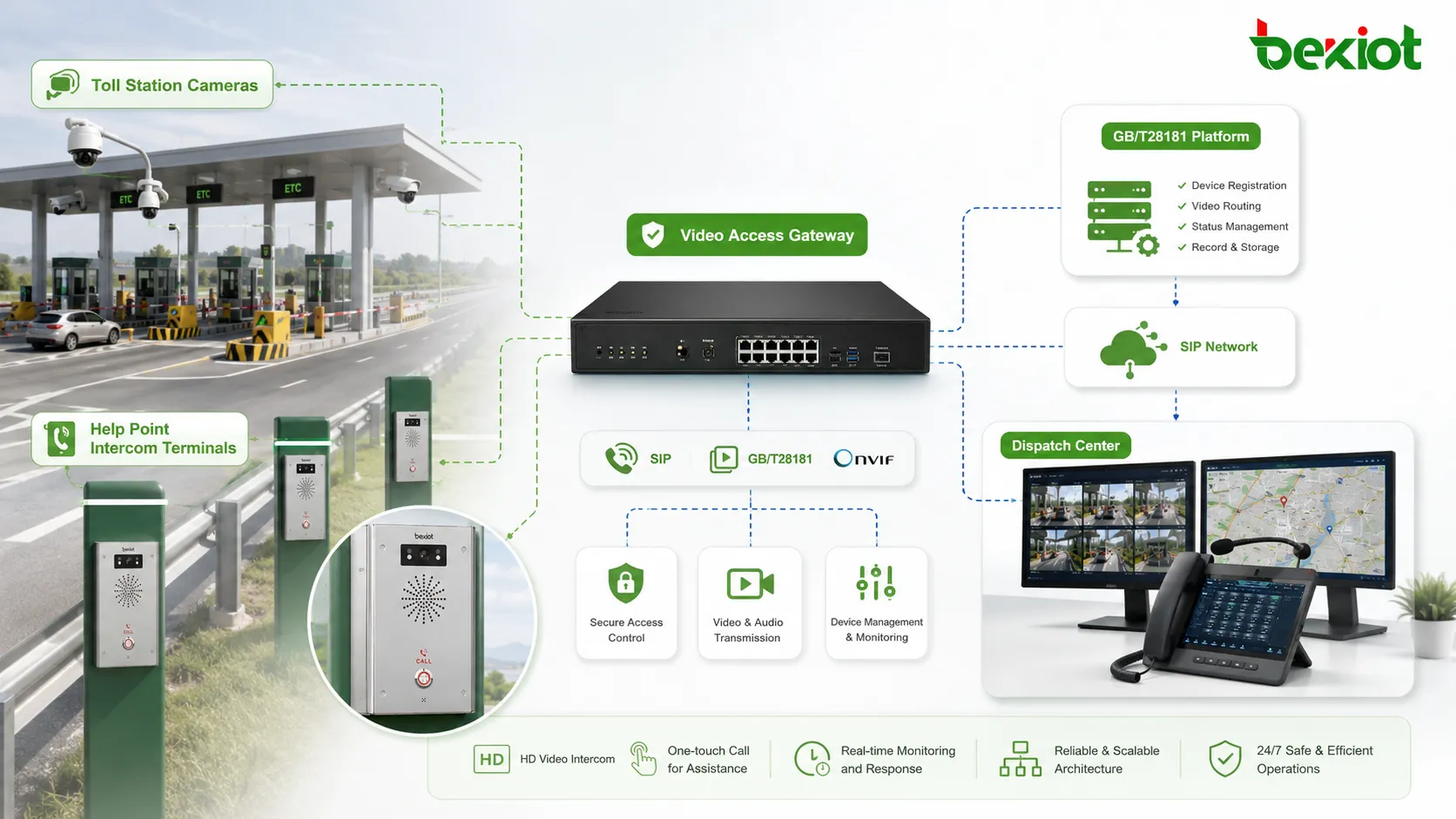

Une passerelle d’accès vidéo peut être ajoutée entre le système de caméras et le système de dispatching interphone. Au lieu de laisser chaque terminal ou console extraire directement les flux des caméras, la passerelle reçoit, convertit et distribue centralement les ressources vidéo.
Pour les projets de péage, la passerelle peut prendre en charge RTSP, GB/T28181 et d’autres méthodes d’accès vidéo. Dans un réseau autoroutier plus vaste, GB/T28181 peut servir à se connecter à une plateforme vidéo supérieure, ce qui permet à la passerelle de gérer les ressources de manière plus standardisée. Le système d’interphonie obtient alors le flux depuis la passerelle plutôt que depuis chaque caméra.
Construire une couche vidéo plus maîtrisable
Avec une architecture basée sur une passerelle, le système devient plus facile à maintenir. Les caméras, NVR, plateformes vidéo, points d’interphonie et consoles de dispatching n’ont pas besoin d’être reliés de façon dispersée. La passerelle agit comme une couche intermédiaire offrant accès unifié, conversion de flux et distribution contrôlée.
C’est particulièrement utile lorsqu’un projet de péage s’étend de quelques voies à plusieurs stations, aires de service, centres de gestion et plateformes régionales de commandement. La passerelle d’accès vidéo aide à garder le système évolutif tout en réduisant les travaux d’intégration répétitifs.
Architecture de déploiement pour un péage
Couche terrain, couche d’accès et couche de dispatching
Une architecture pratique peut être divisée en trois couches. La couche terrain comprend les interphones SIP à une touche, les caméras IP, les caméras de voie, les caméras de cabine, les NVR, les points d’aide d’urgence et les commutateurs réseau. Ces équipements sont installés près de la voie de péage ou du point de service.
La couche d’accès comprend la passerelle vidéo, le serveur SIP ou IP-PBX, la plateforme vidéo et les équipements de routage. Elle gère l’enregistrement SIP, l’accès caméra, la gestion des flux RTSP ou GB/T28181, la conversion vidéo et la liaison entre le péage et le centre de commandement.
La couche de dispatching comprend la console de dispatching, le visiophone, le poste de supervision, le système d’enregistrement et la plateforme de gestion opérationnelle. Lorsqu’un appel à une touche est déclenché, l’opérateur peut répondre et voir le flux vidéo associé sur le même écran ou sur un affichage lié.
Processus de couplage typique
Le processus commence généralement lorsqu’un conducteur ou un agent appuie sur le bouton de l’interphone. Le terminal SIP envoie une demande d’appel au centre de dispatching. En même temps, le système identifie la caméra associée selon l’ID de l’interphone, le numéro de voie, la table d’association des équipements ou la règle de couplage prédéfinie.
La console répond ensuite à l’appel SIP et récupère le flux correspondant depuis la caméra, le NVR, la plateforme ou la passerelle. Si une conversion est nécessaire, la passerelle peut fournir un format compatible au terminal de dispatching. L’événement peut aussi être enregistré, journalisé et utilisé pour une revue ultérieure.
Produit associé : Interphone SIP BHP-SOS16 / BHP-SOS16V pour points d’aide à appel unique
Gérer les problèmes de format vidéo
Convertir H.265 en H.264 pour une meilleure compatibilité des terminaux
Dans de nombreux projets, les caméras évoluent plus vite que les interphones ou les terminaux de dispatching. Une caméra peut produire une vidéo HD H.265, alors qu’un visiophone ou un terminal embarqué ne prend en charge que H.264. Sans conversion, la vidéo peut ne pas s’afficher ou présenter un retard anormal.
Une passerelle avec transcodage peut réencoder le flux avant de l’envoyer au système d’interphonie ou de dispatching. Elle peut par exemple convertir H.265 en H.264, réduire la résolution ou ajuster le débit afin de correspondre à la capacité de lecture du terminal.
Réduire la surcharge liée aux récupérations répétées
La distribution de flux est une autre valeur importante. Au lieu de laisser plusieurs équipements tirer directement le flux d’une caméra, la passerelle reçoit un flux amont puis le distribue à plusieurs utilisateurs aval. Cela réduit la charge côté caméra et améliore la stabilité quand la même vidéo doit être vue en même temps par une console, un poste de supervision, un visiophone ou une plateforme de gestion.
Pour les péages avec de nombreuses voies, caméras et positions de contrôle, cette conception aide à éviter les récupérations instables, les interruptions de flux et les surcharges pendant les pointes de trafic ou les interventions d’urgence.
Plus qu’un simple couplage d’interphone
Appeler les caméras depuis les visiophones et consoles
La passerelle d’accès vidéo ne sert pas uniquement au couplage d’un interphone à une touche. Dans certains projets, elle peut aussi prendre en charge l’accès SIP aux ressources vidéo. Les opérateurs peuvent ainsi appeler ou sélectionner une caméra depuis un visiophone, une console de dispatching ou un terminal de commandement.
Les ressources vidéo deviennent alors plus interactives. L’opérateur n’attend pas seulement qu’un événement interphone déclenche la vidéo ; il peut appeler activement une vue caméra, vérifier une voie, contrôler un point d’aide ou inspecter une zone distante pendant l’exploitation courante.
Extension aux drones, caméras mobiles et enregistreurs
Les centres d’exploitation autoroutiers peuvent aussi devoir accéder à des sources vidéo mobiles telles que drones, caméras portables, enregistreurs corporels, caméras de véhicules de patrouille et dispositifs temporaires. Ces sources peuvent utiliser différents modes de transmission et protocoles média.
Une passerelle vidéo peut unifier ces ressources et les envoyer à la plateforme de dispatching, au centre de supervision ou au système de commandement d’urgence. La passerelle devient alors une couche de capacité vidéo plus large, et non un simple équipement pour un seul scénario de péage.
Recommandations de déploiement
Planifier l’association des équipements avant l’installation
Avant le déploiement, l’équipe projet doit créer une table claire entre chaque interphone et la caméra associée. Cette table doit inclure l’emplacement, le numéro de voie, le compte SIP, l’adresse IP de la caméra, l’adresse RTSP, l’ID GB/T28181, le type de flux, le terminal d’affichage et le groupe de dispatching.
Cette préparation évite la confusion pendant les tests et l’exploitation. Lorsqu’un appel est déclenché, le système peut identifier immédiatement quel flux doit être affiché et où il doit l’être.
Vérifier le codec, la résolution et les conditions réseau
L’équipe doit confirmer si la caméra sort en H.264 ou H.265, si le visiophone prend en charge le codec choisi, si la résolution est adaptée et si la bande passante suffit à l’affichage en temps réel. Pour les projets interréseaux, le routage, les règles de pare-feu, la planification VLAN et les politiques de sécurité doivent aussi être vérifiés.
Pour les projets impliquant plusieurs stations ou plateformes supérieures, il est recommandé d’utiliser une passerelle d’accès vidéo afin de standardiser l’accès et la conversion des flux. Becke Telcom peut être envisagé lorsque les terminaux SIP, la communication de dispatching, les points d’aide d’urgence et le couplage vidéo doivent être intégrés dans une solution pratique pour autoroutes.
Valeur opérationnelle
Réponse plus rapide et meilleure conscience de situation
Lorsque la voix et la vidéo sont liées, l’opérateur comprend rapidement ce qui se passe sur la voie de péage. Cela réduit les questions répétées, améliore l’évaluation de l’événement et aide le personnel à répondre avec plus de précision. C’est particulièrement important pour les points de service non surveillés ou semi-surveillés.
Le système prend en charge les demandes de service quotidiennes, l’assistance au paiement, les signalements de panne, les appels d’urgence, le traitement des anomalies de voie et la vérification d’incidents. Il augmente la valeur pratique de l’interphonie comme de la vidéosurveillance.
Une base évolutive pour les communications autoroutières
Un système bien conçu d’interphonie et de couplage caméra n’est pas un projet à fonction unique. Il peut devenir une partie d’une plateforme plus large de communication et de commandement autoroutier. Avec SIP, la passerelle vidéo, la gestion GB/T28181 et le dispatching lié, le système peut s’étendre aux péages, aires de service, tunnels, ponts et centres régionaux.
Cette architecture aide les exploitants autoroutiers à passer de dispositifs isolés à une communication coordonnée et à une réponse vidéo. Elle améliore la compatibilité, réduit les intégrations répétées et fournit une base plus solide pour l’exploitation et la maintenance à long terme.
FAQ
Une caméra peut-elle être liée à plusieurs interphones ?
Oui. Dans certaines configurations de péage, plusieurs points d’aide proches peuvent partager une caméra grand angle ou PTZ. Le système doit définir des règles claires afin que l’opérateur sache quel interphone a déclenché l’appel.
Chaque voie doit-elle utiliser une caméra fixe ou PTZ ?
Les caméras fixes conviennent aux vues stables de voie, tandis que les caméras PTZ sont utiles lorsqu’une caméra doit couvrir une zone plus large ou suivre différentes positions. Pour les voies critiques, la combinaison fixe et PTZ offre une meilleure couverture.
L’enregistrement de la voix et de la vidéo est-il nécessaire ?
Il est recommandé pour la revue d’exploitation et le traitement des litiges. Enregistrements vocaux, clips vidéo, heure d’appel, ID d’équipement, actions de l’opérateur et notes d’événement aident l’équipe de gestion à revoir la qualité de service et le traitement des incidents.
Comment le système gère-t-il une panne de caméra ?
La plateforme doit prendre en charge la détection hors ligne, les alarmes de panne et les règles de secours. Si la caméra principale est indisponible, la console peut basculer vers une caméra de secours proche ou afficher un message d’alerte.
Que faut-il tester avant la réception du projet ?
Les essais de réception doivent inclure l’appel par bouton, l’enregistrement SIP, la vitesse d’affichage vidéo, l’accès RTSP ou GB/T28181, la compatibilité codec, l’affichage sur console, le couplage d’enregistrement, le délai réseau, les conditions de surcharge et la reprise après interruption d’équipement ou de réseau.
