Lors du déploiement d’un système téléphonique, d’un IP PBX ou d’une plateforme de commandement et de dispatching, les appels externes sont un besoin courant. Les utilisateurs peuvent devoir appeler des téléphones mobiles, des numéros fixes, des numéros de service client, des contacts d’urgence ou des utilisateurs du réseau téléphonique public situés hors du réseau de communication interne. Pour cela, le système téléphonique interne doit être connecté au réseau téléphonique public fourni par un opérateur télécom.

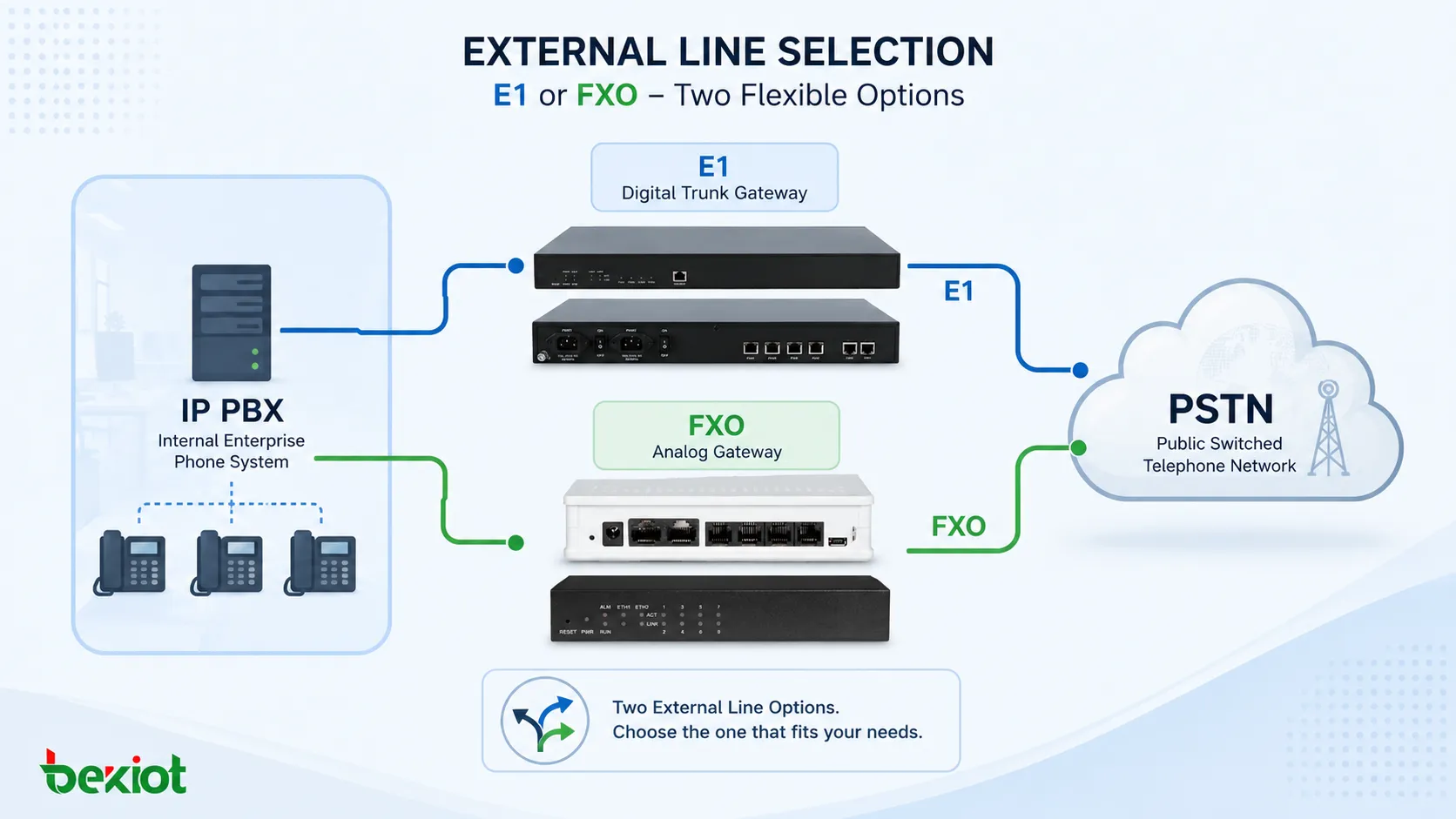

Dans les projets pratiques, trois méthodes sont couramment utilisées pour raccorder un système téléphonique interne au réseau téléphonique public : trunk analogique FXO, trunk numérique E1 et trunk IP IMS. FXO et E1 utilisent tous deux un accès par lignes physiques, tandis qu’IMS utilise un accès réseau basé sur IP et fait généralement l’objet d’une gestion plus stricte côté opérateur. Cet article se concentre sur les options de ligne physique les plus courantes : FXO et E1.

Pourquoi la planification des lignes externes est importante

Un système téléphonique interne peut gérer les extensions, les appels internes, les groupes d’appel, l’enregistrement, les postes de dispatching et les workflows métier. Cependant, la communication interne seule ne suffit pas pour la plupart des organisations. Les bureaux, centres de commandement, usines, services d’assistance et salles de permanence d’urgence doivent souvent communiquer avec des téléphones mobiles externes et des utilisateurs de lignes fixes.

Le choix de la ligne externe influe directement sur la simultanéité des appels, la gestion des numéros, la complexité d’installation, le coût mensuel du service et l’évolutivité future. Si le type de ligne choisi est trop limité, les utilisateurs peuvent rencontrer des lignes occupées et des appels sortants échoués. S’il est surdimensionné, le projet peut payer des coûts d’accès et de maintenance inutiles.

Pour cette raison, la question clé n’est pas seulement « le système peut-il passer des appels externes ? ». La question plus précise est : combien d’appels externes doivent avoir lieu en même temps, quelle présentation de numéro est nécessaire et le projet ressemble-t-il plutôt à un petit bureau ou à un centre d’appels à fort trafic.

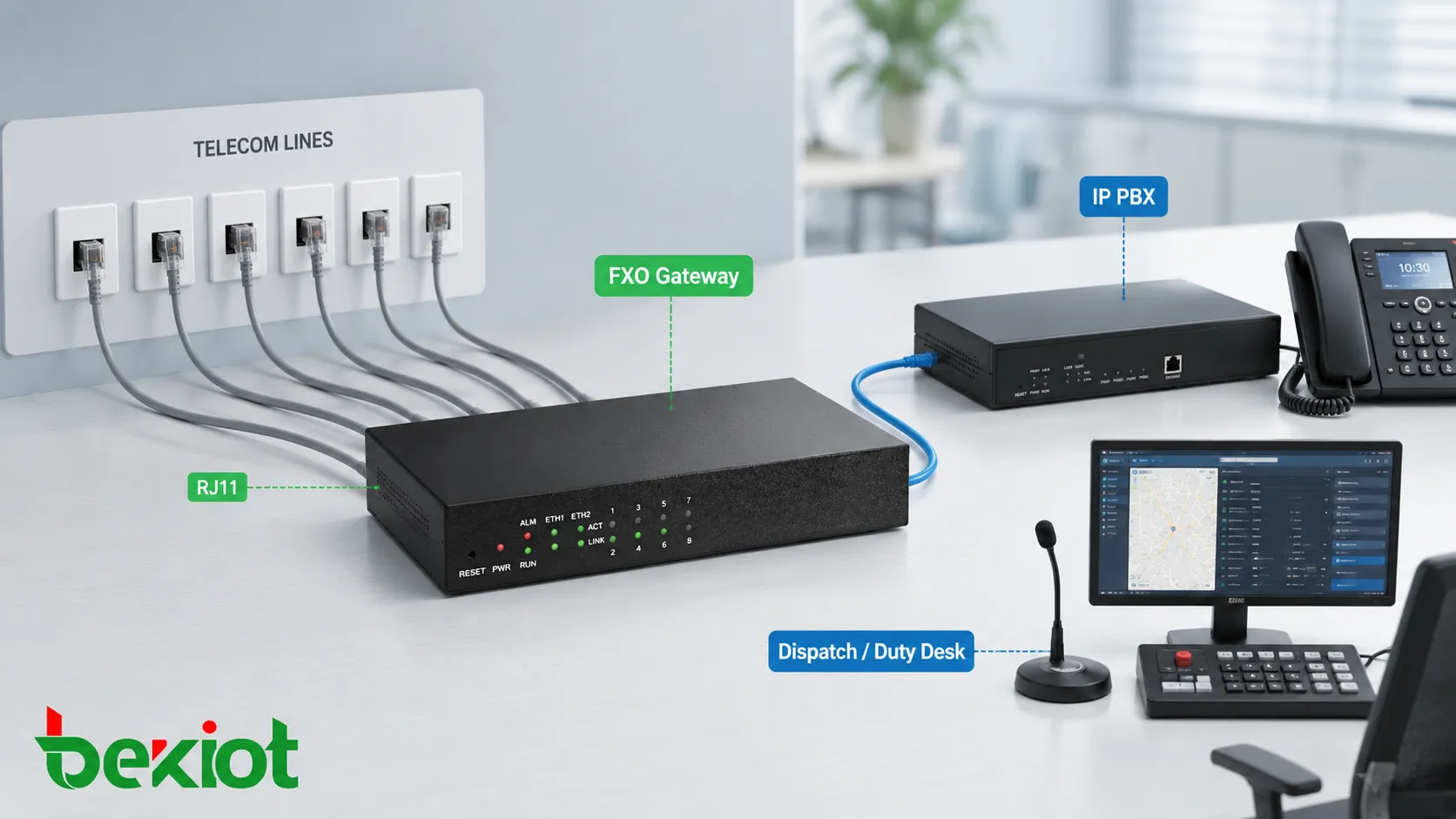

Accès FXO pour les petits et moyens déploiements

FXO signifie Foreign Exchange Office. Dans les projets de passerelle téléphonique, un port FXO sert à connecter une ligne téléphonique analogique standard fournie par l’opérateur. Chaque ligne analogique est généralement une ligne téléphonique à deux fils et se raccorde couramment par une interface RJ11.

La caractéristique la plus importante de FXO est le fonctionnement une ligne pour un appel. Une ligne analogique physique prend en charge un appel simultané. Si un projet ne dispose que d’une ligne FXO raccordée au réseau public, un seul appel externe peut être actif à la fois. Lorsque cette ligne est déjà utilisée, les autres utilisateurs ne peuvent pas l’utiliser pour un autre appel entrant ou sortant.

Cela signifie que le nombre de lignes FXO doit être planifié selon la concurrence d’appels. Si un bureau exige huit appels externes simultanés, il a généralement besoin de huit lignes téléphoniques analogiques fournies par l’opérateur et d’une passerelle FXO disposant de suffisamment de ports FXO. L’opérateur amène les lignes physiques dans la salle technique, puis l’installateur les connecte à la passerelle FXO.

Solution associée : /analog-gateway/

Gestion des numéros et service de trunk analogique

FXO est facile à comprendre et à câbler, mais il présente une limite métier courante. Si une entreprise demande huit lignes téléphoniques analogiques, l’opérateur peut fournir huit numéros de téléphone distincts. Pour un usage classique des extensions, cela peut être acceptable. Pour un standard d’entreprise unifié ou une entrée de service client, ce n’est pas toujours idéal.

Dans cette situation, l’organisation peut devoir demander un service de trunk analogique à l’opérateur télécom. Ce service peut lier plusieurs lignes analogiques à un numéro principal, permettant aux utilisateurs d’appeler un numéro externe unique pendant que l’opérateur répartit les appels sur les lignes analogiques disponibles.

Cependant, ce service peut augmenter le coût mensuel et dépendre des politiques locales de l’opérateur. Les équipes projet doivent confirmer le groupement des numéros, l’affichage de l’identifiant appelant, la distribution des appels entrants et les frais de service avant de choisir FXO comme méthode d’accès finale.

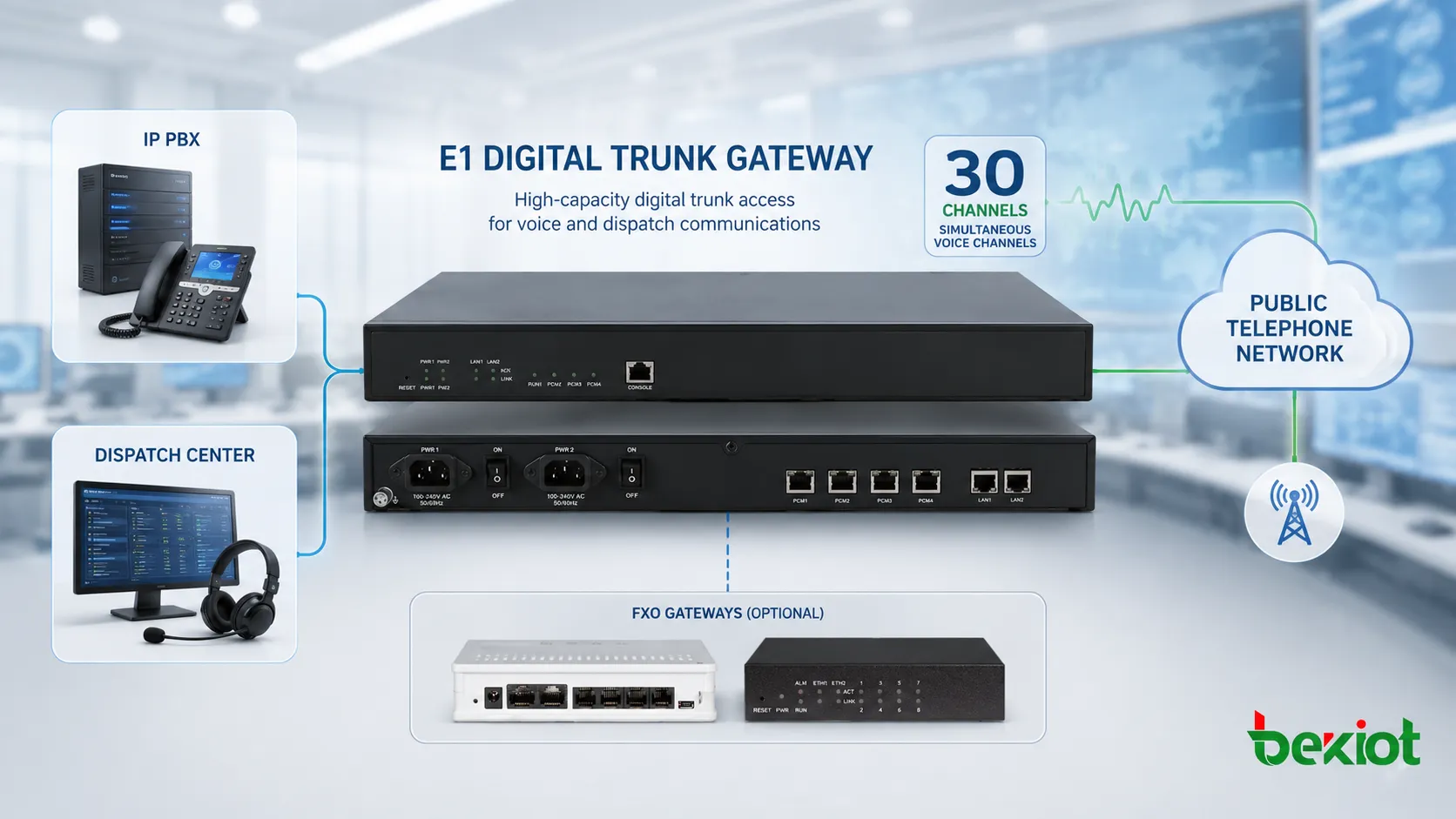

Trunk numérique E1 pour les appels à forte concurrence

E1 est une méthode d’accès par trunk numérique largement utilisée dans les systèmes téléphoniques d’entreprise et l’interconnexion opérateur. Dans les projets téléphoniques, E1 est souvent utilisé avec la signalisation ISDN PRI, bien que la signalisation SS7 puisse aussi être utilisée dans certains environnements télécoms. Pour la plupart des applications d’entreprise et de dispatching, ISDN PRI est l’option la plus courante.

Le principal avantage d’E1 est sa grande capacité d’appels sur une seule liaison physique. Une ligne E1 peut généralement transporter 30 canaux vocaux. Concrètement, cela signifie qu’un trunk E1 peut prendre en charge jusqu’à 30 appels externes simultanés via une seule connexion numérique.

Cela rend E1 adapté aux scénarios à fort trafic d’appels, tels que les centres de prise d’appels d’urgence, centres de service client, centres d’appels sortants, centres de commandement et de dispatching, centres d’exploitation des transports et grandes organisations ayant des communications externes fréquentes.

Avantages métier de l’accès trunk E1

Par rapport à de nombreuses lignes FXO séparées, E1 est généralement meilleur pour une gestion unifiée des numéros. Un seul numéro principal peut supporter plusieurs appels simultanés. Les appels entrants peuvent partager le même numéro publié et les appels sortants peuvent afficher un numéro appelant unifié selon la configuration de l’opérateur et la politique du projet.

C’est important pour les organisations qui ont besoin d’une identité de communication externe professionnelle. Les clients, citoyens, partenaires ou équipes terrain peuvent appeler un seul numéro au lieu de mémoriser de nombreux numéros analogiques séparés. Pour les départements à fort trafic, cela améliore la continuité de service et simplifie la gestion des numéros.

L’accès E1 nécessite généralement une passerelle de trunk E1 ou un système téléphonique équipé d’une carte d’interface E1. Sa demande, son installation et la configuration des paramètres peuvent être plus complexes que pour FXO. Les paramètres de signalisation, l’horloge, le cadrage, les réglages PRI, le format de numérotation et la configuration côté opérateur doivent être vérifiés pendant la mise en service.

Solution associée : /trunk-gateway/

Principales différences entre FXO et E1

FXO et E1 peuvent tous deux fournir un accès stable par lignes physiques au réseau téléphonique public. Les deux sont largement utilisés dans les projets IP PBX et de communication de dispatching. La différence réside dans la capacité, la gestion des numéros, la structure des coûts, la complexité d’installation et le scénario cible.

Quand FXO est le meilleur choix

FXO convient lorsque le système n’a besoin que d’un nombre limité de lignes externes. Pour les petits bureaux, salles de permanence immobilière, petites usines, bureaux de service communautaire et applications légères de commandement et de dispatching, FXO peut être une option pratique et maîtrisée en coût.

Il convient aussi lorsque l’installation doit rester simple. Les lignes analogiques sont faciles à comprendre, le câblage RJ11 est familier pour de nombreux installateurs et le dépannage est relativement direct. Lorsque la concurrence d’appels externes est inférieure à environ 20 lignes, FXO peut rester pratique selon les conditions de service de l’opérateur local.

Cependant, FXO doit être choisi avec prudence si l’organisation a besoin d’un numéro unique, d’appels entrants fréquents ou d’une expansion future. Demander de nombreuses lignes analogiques peut compliquer le câblage, et le groupement de numéros peut augmenter le coût du service.

Quand E1 est plus pertinent

E1 est l’option la plus forte lorsque le projet exige une grande capacité d’appels simultanés. Un seul trunk E1 offre beaucoup plus de capacité qu’une ligne analogique, ce qui le rend adapté aux organisations ayant des communications externes fréquentes.

Il est aussi meilleur pour la présentation centralisée des numéros. Si l’organisation a besoin d’un numéro publié, de plusieurs appels entrants simultanés et d’un identifiant appelant sortant unifié, E1 fournit généralement une structure métier plus propre que de nombreuses lignes analogiques séparées.

La contrepartie est qu’E1 a généralement un coût de demande plus élevé, un coût de service plus élevé et davantage d’exigences techniques lors de l’installation. Il doit être planifié avec l’opérateur, le fournisseur de passerelle, l’ingénieur PBX et l’intégrateur du projet afin d’éviter les incompatibilités de signalisation ou les problèmes de numérotation.

Conception des lignes externes pour IP PBX et systèmes de dispatching

Dans un projet IP PBX, la passerelle de lignes externes sert de pont entre le système SIP interne et le réseau téléphonique public. Les utilisateurs internes appellent via des extensions SIP, tandis que la passerelle convertit l’appel vers des lignes analogiques FXO ou des canaux de trunk numérique E1.

Dans un système de commandement et de dispatching, la conception peut être plus complexe. La plateforme peut devoir prendre en charge les postes de permanence, le routage des appels d’urgence, l’enregistrement des appels, le lien avec la diffusion publique, l’intégration radio, l’accès aux hotlines et la coordination multipartite. Dans ce cas, la planification des lignes externes doit considérer non seulement le volume d’appels, mais aussi le workflow opérationnel.

Becke Telcom peut être considéré comme une référence légère de solution pour les projets nécessitant l’intégration IP PBX, l’accès par passerelle, la communication de dispatching et la planification de lignes externes. L’essentiel est d’adapter le type de passerelle et la capacité du trunk aux besoins réels du service, plutôt que de choisir l’équipement uniquement selon le nombre de ports.

Liste de contrôle avant de commander des lignes

Avant de demander un service FXO ou E1, l’équipe projet doit d’abord estimer les appels externes simultanés. Cela comprend les appels entrants, sortants, d’urgence, de service client et le trafic possible en heure de pointe. Le système ne doit pas être conçu uniquement pour le volume moyen d’appels.

L’équipe doit également confirmer les exigences de numérotation. Certaines organisations ont besoin d’un numéro principal. D’autres ont besoin de numéros par département, de numéros de hotline ou de règles d’affichage d’identifiant appelant. Ces détails influencent le choix entre service de trunk analogique et accès trunk numérique.

Enfin, les ingénieurs doivent confirmer la compatibilité des équipements. FXO nécessite suffisamment de ports de passerelle analogique. E1 nécessite une passerelle trunk compatible ou une carte d’interface PBX. L’enregistrement SIP, les règles de routage, les plans de numérotation, l’identifiant appelant, l’enregistrement et le comportement de basculement doivent être testés avant la livraison.

Résumé pratique de sélection

Conclusion

FXO et E1 sont tous deux des moyens stables et pratiques de connecter les systèmes téléphoniques internes, plateformes IP PBX et systèmes de commandement et de dispatching au réseau téléphonique public. FXO est simple, pratique et adapté à un accès externe de petite échelle. Chaque ligne analogique prend généralement en charge un appel simultané ; le nombre de lignes doit donc correspondre à la concurrence prévue.

E1 convient mieux aux scénarios de grande échelle et à fort trafic. Une ligne E1 peut généralement prendre en charge 30 canaux vocaux simultanés, ce qui en fait un meilleur choix pour les centres d’appels, centres d’urgence, salles de dispatching et organisations nécessitant un numéro principal avec capacité multicanal.

Le bon choix dépend du volume d’appels, de la stratégie de numérotation, des conditions de service de l’opérateur, du budget, de la compatibilité de la passerelle et de l’expansion future. Pour les petits projets, FXO peut être plus simple et plus économique. Pour les grands systèmes à trafic élevé et exigences métier plus fortes, E1 est généralement la méthode d’accès trunk la plus professionnelle.

Questions fréquentes

FXO et E1 peuvent-ils être utilisés dans le même système téléphonique ?

Oui. Certains systèmes peuvent utiliser les deux types d’accès en même temps. Par exemple, E1 peut servir de trunk principal pour les appels à fort volume, tandis que les lignes FXO peuvent être utilisées comme secours, pour des numéros spéciaux ou pour un accès analogique local.

E1 nécessite-t-il une configuration côté opérateur ?

Oui. L’accès trunk E1 nécessite normalement une coordination avec l’opérateur télécom. Le type de signalisation, la source d’horloge, le format des numéros, les règles d’entrée, l’identifiant appelant sortant et la disponibilité des canaux doivent être confirmés avant la mise en service.

Que se passe-t-il si toutes les lignes FXO sont occupées ?

Si toutes les lignes analogiques sont déjà utilisées, les appels entrants ou sortants supplémentaires peuvent échouer ou recevoir une tonalité d’occupation. C’est pourquoi la quantité de lignes FXO doit être planifiée selon la concurrence en heure de pointe et non seulement selon le nombre d’employés.

IMS est-il meilleur que FXO et E1 ?

IMS peut être utile parce qu’il utilise un accès basé sur IP, mais il dépend fortement de la politique de l’opérateur, des autorisations d’accès, des exigences de sécurité et de la compatibilité des plateformes. Certains projets choisissent encore FXO ou E1 parce que l’accès par ligne physique est clair, stable et plus facile à définir dans les projets téléphoniques traditionnels.

Que faut-il tester avant la livraison du projet ?

Les ingénieurs doivent tester les appels entrants, les appels sortants, la capacité d’appels simultanés, l’affichage de l’identifiant appelant, l’enregistrement, le routage des appels d’urgence, le comportement de basculement, la qualité de l’écho, la détection de déconnexion et la récupération après interruption réseau ou électrique.
