Les systèmes d'audioconférence sont encore largement utilisés dans les entreprises, les agences gouvernementales, les centres d'opérations, les parcs industriels, les organisations de transport, les services publics et les départements de service. Même lorsque les réunions vidéo et les plateformes de collaboration IP sont disponibles, les conférences téléphoniques par composition restent importantes car elles sont simples, familières et accessibles depuis des téléphones ordinaires.

La question clé est de savoir comment la plateforme de conférence doit se connecter au réseau téléphonique public ou à un réseau vocal d'entreprise. L'accès par lignes analogiques traditionnelles peut fonctionner pour les petits systèmes, mais il devient difficile à gérer lorsque de nombreux participants doivent composer en même temps. L'accès E1 trunk offre une méthode plus efficace et de qualité opérateur pour connecter les systèmes d'audioconférence, surtout lorsqu'un accès vocal multicanal stable est requis.

Pourquoi l'accès analogique devient difficile à mesure que les conférences se développent

Les premiers systèmes de pont de conférence téléphonique se connectaient souvent aux opérateurs de télécommunications via des lignes téléphoniques analogiques. Cette approche est facile à comprendre : chaque ligne analogique représente un chemin vocal. Si un système de conférence doit prendre en charge plusieurs participants externes en même temps, il doit connecter plusieurs lignes téléphoniques physiques.

Cela devient rapidement inefficace. Par exemple, si un pont d'audioconférence à 16 participants nécessite que 16 participants composent via le réseau téléphonique public, le système peut avoir besoin de 16 lignes téléphoniques analogiques pour fournir une capacité d'accès suffisante. Chaque ligne nécessite câblage, gestion des numéros, maintenance, tests et dépannage.

Pour les petits bureaux, quelques lignes analogiques peuvent être acceptables. Pour les conférences au niveau de l'entreprise, les centres de commandement, les lignes directes de service public, les systèmes de répartition ou les organisations qui organisent fréquemment des appels de groupe, l'accès analogique crée trop de travail de câblage et de gestion. Il rend également l'expansion moins pratique car chaque canal d'accès supplémentaire dépend de ressources de ligne physique supplémentaires.

Comment une ligne E1 transporte les canaux vocaux

E1 est un standard de transmission numérique de niveau physique couramment utilisé dans les services vocaux de qualité opérateur. Il a été défini selon les normes CCITT et est souvent appelé signal de groupe primaire. Son débit de transmission est de 2,048 Mbit/s, c'est pourquoi de nombreux opérateurs et ingénieurs l'appellent aussi ligne 2M.

Dans les environnements de télécommunications, E1 est largement utilisé comme trunk numérique pour les systèmes de commutation vocale. Au lieu d'utiliser de nombreuses lignes téléphoniques analogiques séparées, un trunk E1 peut transporter plusieurs canaux vocaux numériques sur un seul circuit physique. C'est la principale raison pour laquelle il est utile pour l'accès à l'audioconférence.

Une trame E1 est basée sur le multiplexage temporel. Chaque trame dure 125 microsecondes et est divisée en 32 intervalles de temps égaux, numérotés de CH0 à CH31. L'intervalle CH0 est utilisé pour la synchronisation de trame, et CH16 est couramment utilisé pour la signalisation dans les applications vocales basées sur PRI. Les 30 intervalles restants, CH1 à CH15 et CH17 à CH31, sont utilisés comme 30 canaux vocaux.

Chaque intervalle de temps transporte 8 bits par trame. Comme il y a 32 intervalles, une trame transporte 256 bits. Comme 8 000 trames sont transmises chaque seconde, le débit total d'un signal de groupe primaire E1 est de 2,048 Mbit/s. Dans les applications de trunk vocal, cette structure est généralement comprise comme 32 canaux d'une capacité de 64 kbit/s, avec 30 canaux disponibles pour la voix lorsque CH0 et CH16 sont réservés pour la synchronisation et la signalisation.

Pourquoi un seul trunk E1 convient à l'accès par composition de conférence

L'avantage le plus pratique de l'accès E1 trunk est la densité de canaux. Une ligne E1 peut prendre en charge 30 appels vocaux simultanés. Pour un système de conférence téléphonique, cela signifie que de nombreux participants peuvent appeler le même numéro d'accès à la conférence sans que le système n'ait besoin d'une ligne analogique distincte pour chaque participant.

Cela convient particulièrement aux services d'audioconférence par composition. Les participants n'ont besoin de retenir qu'un seul numéro d'accès unifié. Derrière ce numéro, le trunk E1 fournit plusieurs canaux porteurs, permettant à de nombreux utilisateurs d'entrer dans le système de conférence en même temps.

Lorsque la capacité est insuffisante, l'expansion est également plus claire. Au lieu d'ajouter de nombreuses lignes analogiques indépendantes, l'organisation peut ajouter un autre trunk E1 ou augmenter la capacité du trunk en fonction de la plateforme de conférence et des ressources de l'opérateur. Le numéro de composition public et l'expérience utilisateur peuvent rester plus cohérents.

Produit associé : Passerelle trunk Becke IPGA-1E1

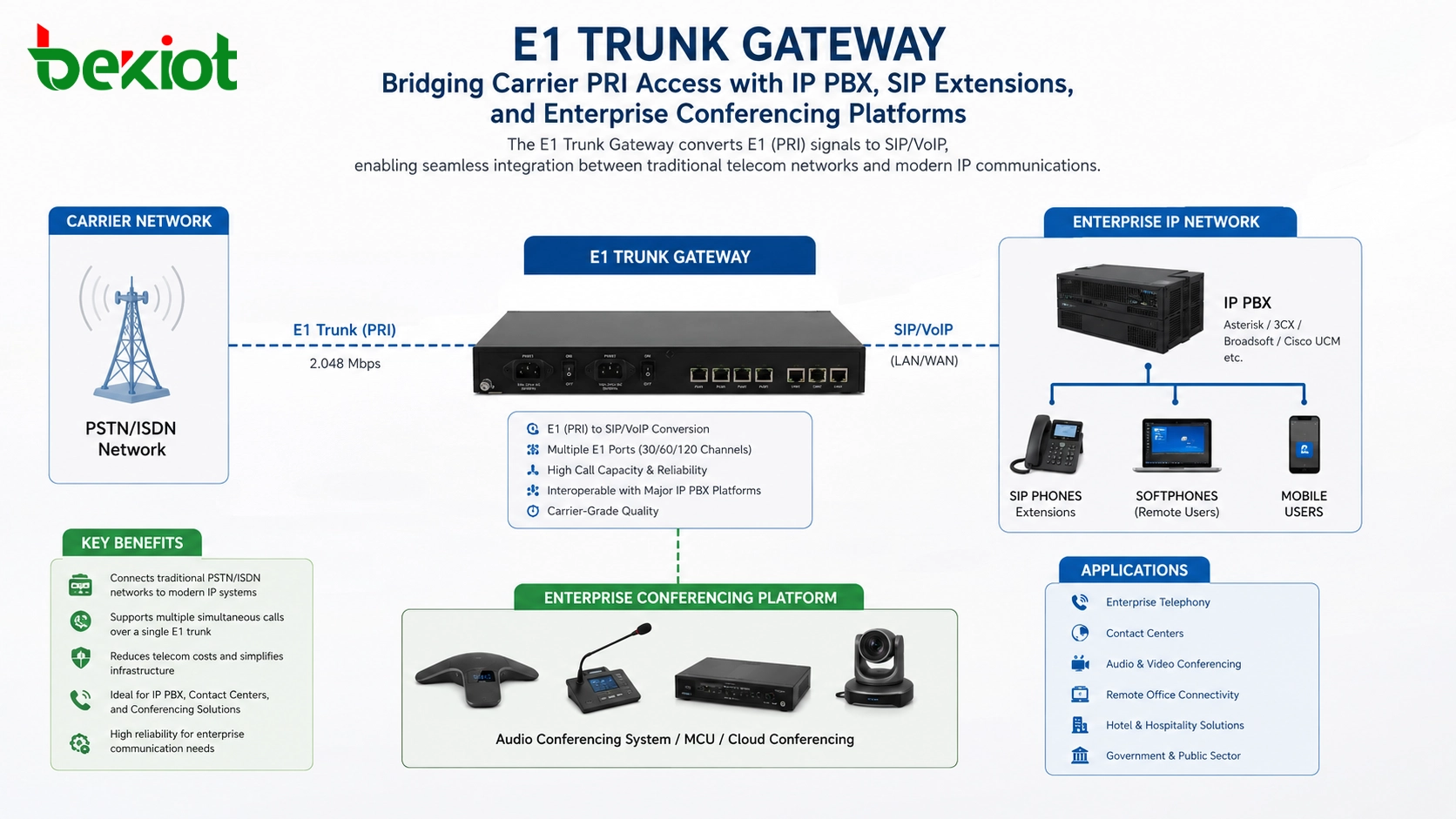

Dans un environnement vocal basé sur IP, une passerelle trunk E1 peut être utilisée comme couche de conversion et d'accès entre le circuit E1 de l'opérateur et l'IP PBX, le serveur SIP ou la plateforme d'audioconférence. Elle permet d'intégrer les ressources trunk numériques traditionnelles dans les architectures modernes de VoIP et de communications unifiées.

Accès physique et planification des interfaces

Dans un déploiement typique, l'opérateur fournit le service E1 vers la salle d'équipement du client via une infrastructure de transmission telle que la fibre optique. Un dispositif de transmission ou de conversion optique libère ensuite l'interface électrique E1 pour la connexion à l'équipement de communication côté client.

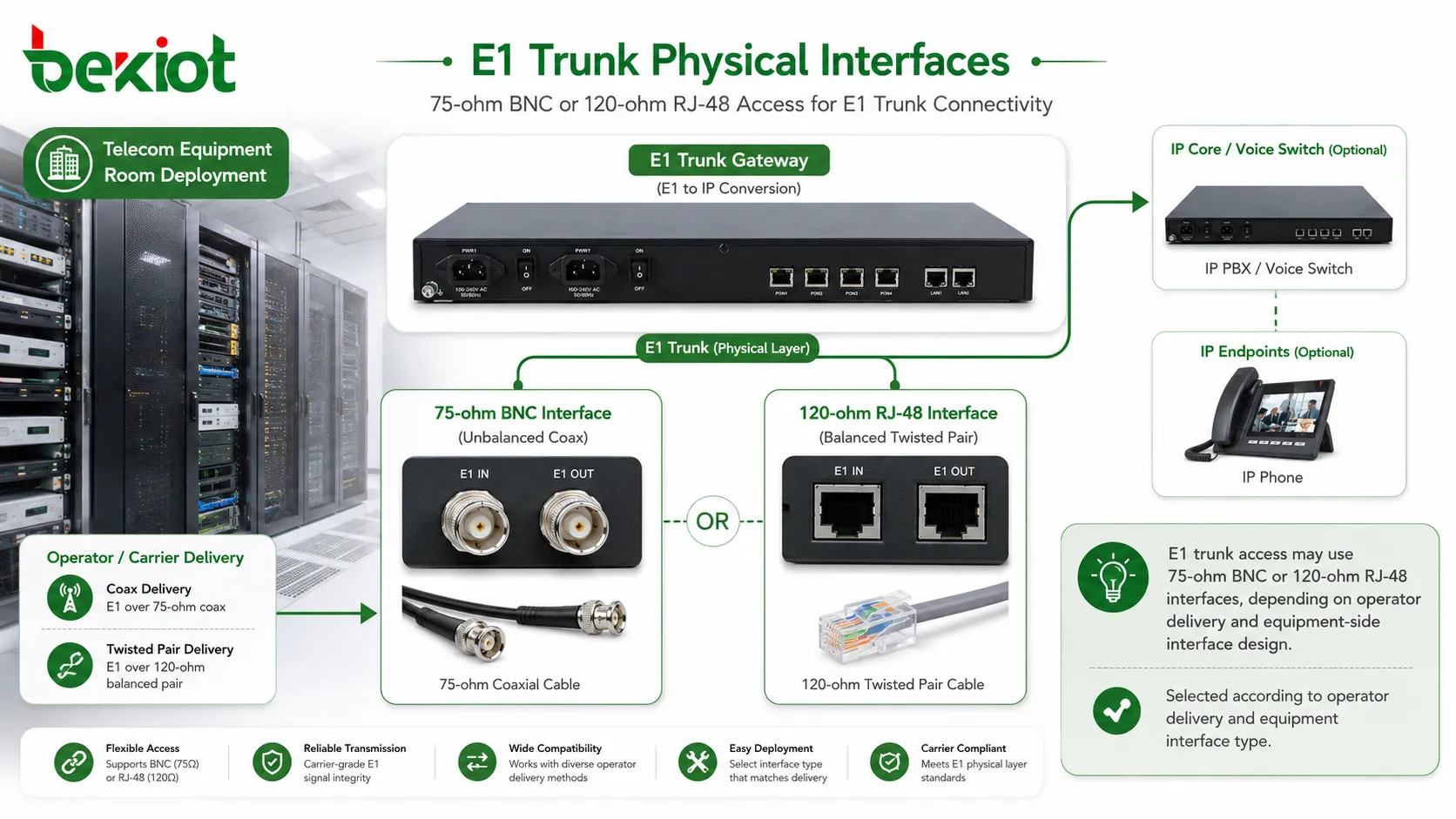

Les interfaces E1 se présentent couramment sous deux formes physiques selon les caractéristiques électriques G.703. L'une est l'interface déséquilibrée de 75 ohms, utilisant généralement des connecteurs BNC coaxiaux doubles. L'autre est l'interface équilibrée de 120 ohms, utilisant généralement un connecteur RJ-48 à paires torsadées.

La différence entre l'accès 75 ohms et 120 ohms n'empêche pas nécessairement le déploiement. Si le côté opérateur et le côté équipement utilisent des types d'interface physique différents, un convertisseur d'impédance ou un adaptateur approprié peut être utilisé. La clé est de planifier clairement le type d'interface avant l'installation et de s'assurer que le câblage, les connecteurs, la mise à la terre et la distance de transmission sont traités correctement.

Direction du signal et cohérence des paramètres

L'installation d'un trunk E1 ne se résume pas à brancher un câble. La direction d'émission et de réception doit être connectée correctement. Lorsque le commutateur distant ou le dispositif de l'opérateur utilise un côté comme réception, le dispositif local doit se connecter au port d'émission correspondant. Lorsque le côté distant émet, le côté local doit recevoir. Un câblage incorrect d'émission et de réception peut empêcher la liaison de s'établir.

Lors de la mise en service, les deux côtés ne doivent pas présenter de perte de signal, de perte de trame, de perte de synchronisation multitrame, d'alarmes de glissement ou d'autres défauts de la couche E1. Ces alarmes indiquent généralement que la liaison physique, le cadencement, le verrouillage de trame ou la configuration des paramètres ne sont pas corrects.

La cohérence des paramètres est également essentielle. Les deux côtés de l'interface E1 doivent utiliser des paramètres correspondants pour le verrouillage de trame, la signalisation, le CRC, le codage, la source d'horloge et les paramètres de trunk associés. Même une petite inadéquation peut entraîner des défaillances de canal, des erreurs binaires, des glissements, des problèmes de synchronisation de trame ou un comportement d'appel instable.

Pour de nombreux projets d'accès à l'audioconférence, il est généralement possible de demander à l'opérateur de fournir une ligne E1 avec signalisation ISDN-PRI, CRC désactivé et codage PCM30. Ces paramètres doivent néanmoins être confirmés en fonction des exigences de l'opérateur local, de la plateforme de conférence, de la passerelle trunk et du PBX.

Qualité vocale plus nette grâce à la transmission numérique

E1 diffère de l'accès téléphonique analogique car il utilise une transmission numérique et des intervalles de temps structurés. Cela lui confère une résistance plus forte aux interférences que les lignes analogiques traditionnelles. Dans l'accès analogique, le bruit de ligne, les problèmes d'impédance, le cuivre vieillissant et les interférences environnementales peuvent affecter la qualité des appels.

Avec les trunks numériques E1, les canaux vocaux sont transmis dans une structure numérique mieux contrôlée. Lorsque la ligne est correctement provisionnée et synchronisée, la qualité audio est généralement plus claire et plus stable. Ceci est important pour les conférences, car une mauvaise qualité vocale affecte plusieurs participants en même temps et peut réduire l'efficacité de la réunion.

Dans un système de conférence, la clarté n'est pas seulement un facteur de confort. Un audio plus clair aide les participants à identifier les intervenants, à réduire les explications répétitives et à maintenir la continuité de la réunion. Pour les réunions de commandement, de répartition, de coordination d'entreprise et de service public, une qualité vocale stable fait partie de la fiabilité du système.

Établissement d'appels plus rapide avec la signalisation PRI

Un autre avantage important de l'accès E1 est l'efficacité de la signalisation. Lorsque E1 utilise la signalisation ISDN-PRI, les informations de signalisation sont transportées séparément des canaux porteurs vocaux. Dans la structure vocale commune à 30 canaux, CH16 est utilisé pour la signalisation tandis que les 30 autres canaux sont utilisés pour le trafic vocal.

Ceci est différent du comportement des lignes analogiques traditionnelles. La téléphonie analogique repose souvent sur la reconnaissance d'état par tonalités, telles que la tonalité d'appel, la tonalité d'occupation, la tonalité de retour d'appel ou d'autres indications d'état de ligne. Ces méthodes peuvent être plus lentes et peuvent introduire des erreurs de détection dans certains environnements.

La signalisation PRI permet d'acheminer l'établissement d'appel, la libération, les informations sur l'appelant, l'affectation des canaux et d'autres actions de contrôle d'appel via des messages de signalisation. Cela permet un traitement de connexion plus rapide et réduit les risques de détection incorrecte de tonalité. Pour une plateforme de conférence qui peut recevoir de nombreux appels entrants sur une courte période, une signalisation plus rapide et plus fiable est un avantage pratique.

La numérotation unifiée améliore l'expérience utilisateur

L'accès à la conférence doit être simple pour les utilisateurs. Si les participants doivent mémoriser différents numéros, départements, lignes ou méthodes d'accès de secours, la participation à la réunion devient plus compliquée. L'accès E1 trunk aide à résoudre ce problème en permettant de nombreux appels simultanés derrière un numéro unifié.

Dans un service d'audioconférence typique, les utilisateurs composent un numéro d'accès à la conférence publié. Le réseau et la plateforme de conférence gèrent ensuite l'affectation des canaux et le routage de la réunion. L'appelant n'a pas besoin de savoir si le système utilise un trunk, plusieurs trunks ou une logique de routage interne.

Cela améliore la convivialité pour les réunions régulières, les briefings d'urgence, la coordination interministérielle et les notifications à grands groupes. Un numéro unifié facilite également la publication des instructions de réunion et la gestion des politiques d'accès aux conférences à long terme par les administrateurs.

Accès évolutif pour les systèmes d'entreprise et de commandement

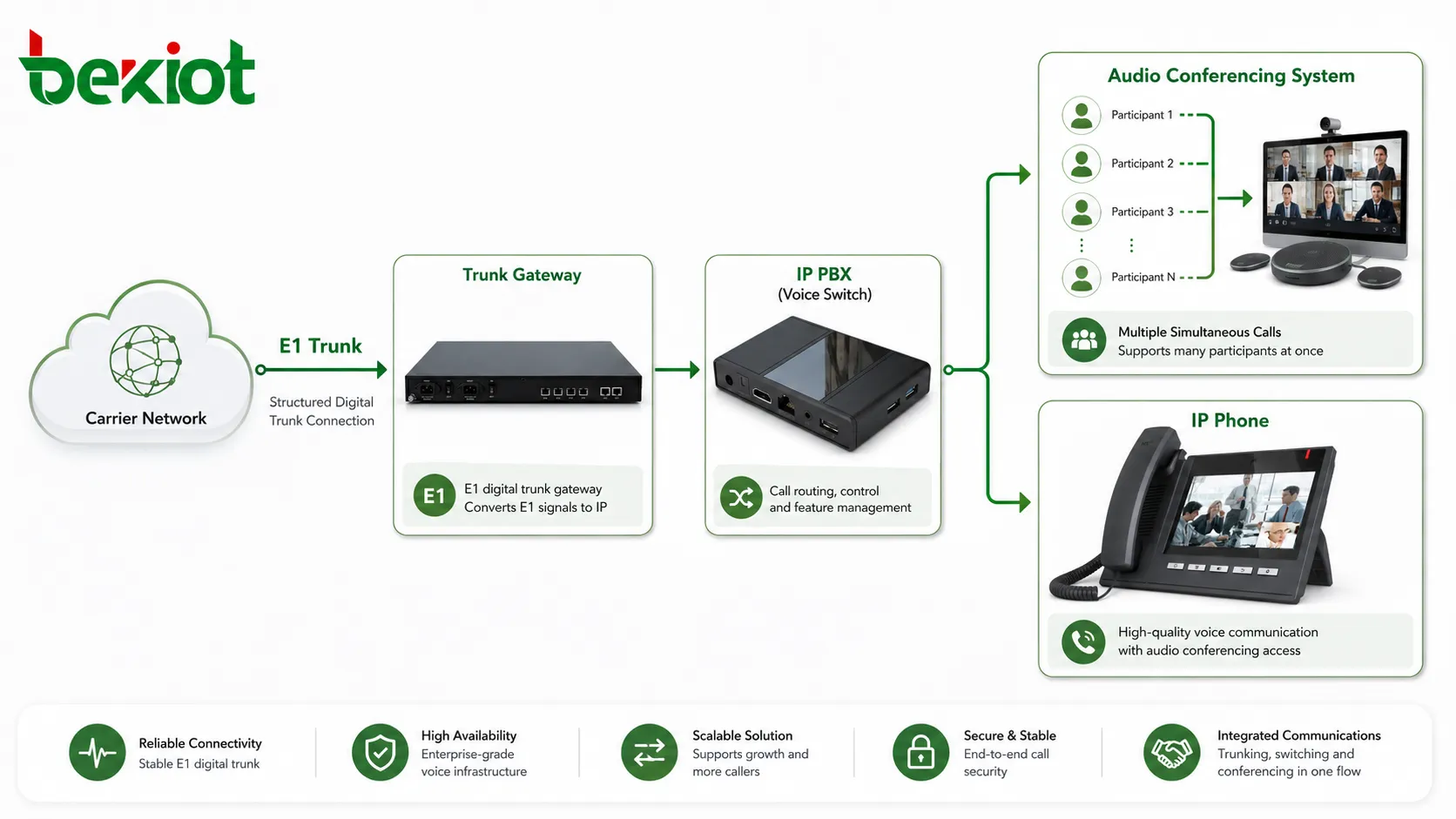

L'accès E1 trunk n'est pas seulement utile pour un seul pont de conférence. Il peut également faire partie d'une architecture vocale d'entreprise plus large. Le trunk peut se connecter à une IP PBX, une plateforme de communication basée sur SIP, un système de répartition ou un serveur de conférence dédié via une passerelle trunk.

Cette architecture est utile lorsque l'organisation doit combiner l'accès télécom hérité avec la communication IP moderne. Les appelants externes entrent via le trunk E1, tandis que les utilisateurs internes peuvent se joindre via des postes SIP, des téléphones IP, des logiciels téléphoniques, des consoles de répartition ou des clients de communication unifiée. La passerelle et le PBX acheminent les appels vers la plateforme de conférence.

Pour les centres de commandement et les salles de communication d'entreprise, cette conception fournit une frontière stable entre l'accès au réseau public et la communication IP interne. Elle permet également à l'organisation de conserver une fiabilité de trunk de qualité opérateur tout en construisant des applications vocales internes flexibles.

Quand E1 reste une option solide

L'accès vocal basé sur IP et les lignes IMS deviennent plus courants, et les réseaux vocaux tout IP sont une tendance de développement à long terme. Cependant, E1 reste une option solide dans de nombreux projets pratiques d'audioconférence car il est mature, prévisible et largement compris par les opérateurs de télécommunications et les ingénieurs vocaux.

Les organisations peuvent encore choisir E1 lorsqu'elles ont besoin d'une capacité d'appels entrants stable, d'une allocation claire des canaux, d'une signalisation PRI établie, d'une interconnexion fiable avec l'opérateur et d'une compatibilité avec l'infrastructure PBX ou de conférence existante. Dans certaines régions ou industries, E1 reste l'un des moyens les plus fiables de fournir un accès vocal multicanal.

La meilleure approche n'est pas de traiter E1 et la voix IP comme des technologies opposées. Dans de nombreux déploiements, E1 est utilisé du côté de l'accès de l'opérateur, tandis que SIP et la communication IP sont utilisés à l'intérieur du réseau d'entreprise. Une passerelle trunk relie ces deux domaines et permet au système de conférence de bénéficier à la fois d'un accès trunk numérique stable et d'un routage IP flexible.

Liste de contrôle de déploiement pour la planification de projet

Avant de déployer l'accès E1 pour un système d'audioconférence, les équipes de projet doivent évaluer à la fois les conditions du côté opérateur et les exigences du côté équipement. Une liste de contrôle claire peut réduire les problèmes de mise en service et raccourcir les délais de livraison du projet.

• Confirmer si l'opérateur fournit E1 en tant que PRI et confirmer le mode de signalisation attendu.

• Vérifier le nombre requis d'appels de conférence entrants et sortants simultanés.

• Vérifier si un trunk E1 avec 30 canaux vocaux est suffisant ou si plusieurs trunks E1 sont nécessaires.

• Confirmer le type d'interface physique : BNC 75 ohms ou RJ-48 120 ohms.

• Préparer des adaptateurs ou une conversion d'impédance si le côté opérateur et le côté dispositif utilisent des types d'interface différents.

• Confirmer le sens du câblage d'émission et de réception avant la mise en service.

• Faire correspondre le verrouillage de trame E1, le cadencement, le CRC, PCM30 et les paramètres de signalisation des deux côtés.

• Vérifier l'absence de perte de signal, perte de trame, perte multitrame, alarmes de glissement et erreurs binaires.

• Tester la concurrence des appels entrants, la vitesse d'établissement des appels, le comportement de raccroché, la remise du numéro d'appelant et le routage de conférence.

• Planifier la publication des numéros, la bascule du trunk, l'expansion de capacité, l'enregistrement et l'intégration avec le PBX.

Conclusion

L'accès E1 trunk fournit une méthode pratique et mature pour connecter les systèmes d'audioconférence aux réseaux vocaux de qualité opérateur. Par rapport à l'accès par lignes analogiques, il réduit la complexité du câblage, prend en charge 30 canaux vocaux simultanés sur une ligne de 2,048 Mbit/s, permet une numérotation unifiée, améliore la stabilité vocale et offre un contrôle d'appel plus rapide grâce à la signalisation PRI.

Sa structure technique est également claire. Une trame E1 contient 32 intervalles de temps, avec CH0 utilisé pour la synchronisation, CH16 généralement utilisé pour la signalisation, et 30 canaux disponibles pour la voix. Cela rend E1 particulièrement adapté aux systèmes de conférence qui nécessitent que plusieurs participants composent via un seul numéro d'accès.

Bien que l'accès vocal basé sur IMS et IP devienne de plus en plus important, E1 reste précieux là où des trunks numériques stables, une capacité de canal prévisible et une interconnexion de qualité opérateur sont requises. Combiné à une passerelle trunk E1 et à une IP PBX ou une plateforme de conférence basée sur SIP, il peut former un pont fiable entre les réseaux de télécommunications traditionnels et les systèmes de communication d'entreprise modernes.

FAQ

Combien d'appels vocaux simultanés un trunk E1 peut-il supporter ?

Dans une configuration vocale PRI courante, un trunk E1 prend en charge 30 canaux vocaux simultanés. Les intervalles de temps restants sont utilisés pour les fonctions de synchronisation et de signalisation.

Pourquoi E1 est-il meilleur que plusieurs lignes analogiques pour les conférences ?

E1 réduit le câblage physique, simplifie la gestion des trunks, fournit une transmission vocale numérique, prend en charge une numérotation unifiée et permet de nombreux appels simultanés sur un seul circuit structuré.

E1 fonctionne-t-il avec les systèmes IP PBX ?

Oui. Un trunk E1 peut se connecter à une IP PBX ou à un système de conférence basé sur SIP via une passerelle trunk E1. La passerelle convertit entre le côté trunk numérique traditionnel et le côté réseau vocal IP.

Que faut-il vérifier si un trunk E1 ne peut pas établir d'appels ?

Les ingénieurs doivent vérifier le type d'interface physique, le câblage d'émission et de réception, la source d'horloge, le mode de verrouillage de trame, le réglage du CRC, la signalisation PRI, le codage PCM30, les alarmes et si les deux côtés utilisent des paramètres de trunk correspondants.
