Dans les parcs de réservoirs, les stations de pompage, les zones de chargement, les salles de compresseurs et autres zones industrielles dangereuses, la première tâche de communication après une fuite, une panne d'équipement, un incendie ou une blessure corporelle consiste généralement à établir un contact fiable avec le centre de contrôle. Le personnel de terrain doit signaler où le problème s'est produit, ce qu'il peut voir ou entendre, si l'équipement fonctionne toujours et si quelqu'un court un danger immédiat. Les téléphones antidéflagrants fournissent un point de communication bidirectionnelle fixe à cet effet.

Une fois la situation comprise, la communication peut devoir s'étendre au-delà de la personne qui appelle. Des équipes de maintenance peuvent devoir être dépêchées, les travaux à proximité peuvent devoir cesser et le personnel d'une ou plusieurs zones peut devoir recevoir le même avertissement. La connexion des téléphones, des consoles de répartition et des ressources de sonorisation via un environnement de commandement unifié permet de traiter ces actions comme un seul processus opérationnel au lieu de plusieurs tâches de communication isolées.

Où les fonctions de téléphone et de sonorisation diffèrent

Les téléphones antidéflagrants et les systèmes de sonorisation industrielle servent à des fins opérationnelles différentes. Un téléphone prend en charge la communication bidirectionnelle point à point. Le personnel de terrain peut décrire un comportement anormal de l'équipement, confirmer si une zone est occupée et répondre aux questions de la salle de contrôle. Le répartiteur peut alors donner des instructions spécifiques à cette personne ou à cet emplacement.

Un système de sonorisation est conçu pour la communication de un à plusieurs. Au lieu de contacter le personnel individuellement, le centre de contrôle peut envoyer le même avertissement, la même instruction d'arrêt, le même message d'évacuation ou le même avis opérationnel à tout le monde dans une zone de diffusion définie.

Les deux fonctions se complètent. Un téléphone fournit des détails et une confirmation ; la sonorisation diffuse un message vérifié à un public plus large. La couche de répartition coordonne le passage d'une conversation de terrain à une notification plus large lorsque la situation l'exige.

Cette distinction est particulièrement importante dans les usines dangereuses. Un problème local d'équipement ne justifie pas automatiquement une interruption de l'ensemble du site, tandis qu'un incident affectant plusieurs zones de travail ne peut pas être traité efficacement par une série d'appels individuels. La méthode de communication doit correspondre à la portée réelle de l'événement.

Comment les appels de terrain atteignent le centre de contrôle

Les téléphones antidéflagrants sont couramment installés à proximité des équipements critiques, des entrées des zones de production, des itinéraires d'inspection, des points de chargement et d'autres endroits où un accès de communication permanent est requis. Étant donné que le terminal est fixe, sa position physique peut faire partie des informations sur l'incident.

Les noms des terminaux et les numéros de poste doivent suivre une structure de site cohérente. Une base de données de répartition peut identifier les points de terrain comme suit :

• Parc de réservoirs 01

• Station de pompage 03

• Zone de chargement 02

• Salle des compresseurs 01

• Bâtiment des utilités 04

Lorsqu'un appel arrive, l'opérateur peut voir immédiatement quel point enregistré appelle. Dans une grande raffinerie, une mine ou un site industriel multi-unités, cela fait gagner un temps précieux par rapport au fait de demander à chaque appelant d'expliquer son emplacement avant de pouvoir discuter du problème réel.

Le répartiteur peut alors se concentrer sur les informations nécessaires à une réponse : l'équipement impliqué, l'état de fonctionnement actuel, l'état du personnel, les dangers visibles ou soupçonnés, la direction dans laquelle la situation pourrait évoluer et les équipes à contacter.

Lorsque l'enregistrement et la traçabilité des événements sont requis, le système peut conserver l'heure de l'appel, les informations sur l'appelant et la destination, la durée de l'appel et les enregistrements associés. Cela donne aux opérateurs et aux superviseurs un historique de communication utilisable sans avoir à reconstituer la séquence ultérieurement à partir de notes manuscrites.

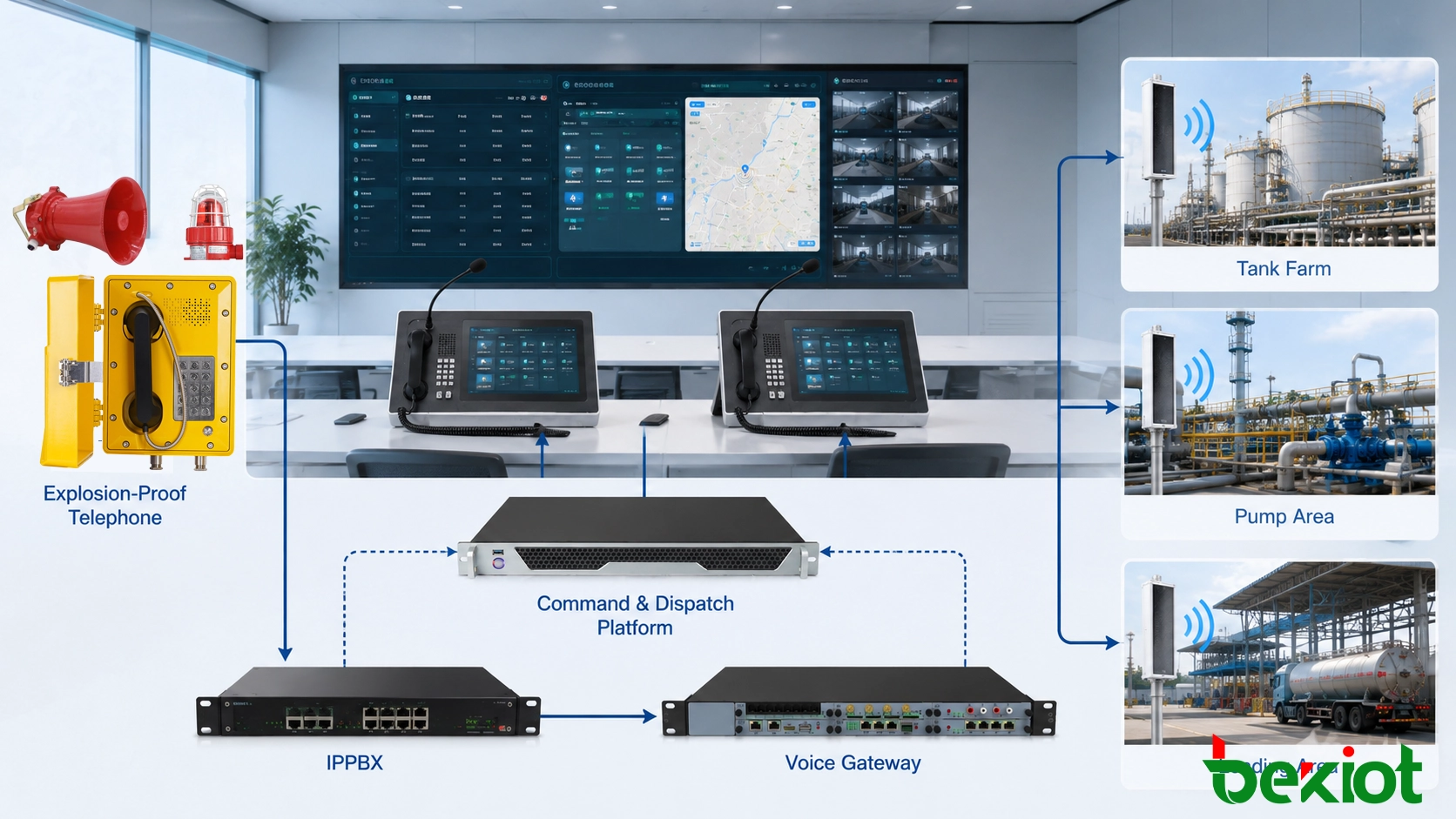

Connecter les ressources de terrain sur une seule plateforme

L'intégration téléphone-sonorisation fonctionne mieux lorsque les terminaux de terrain, les postes de la salle de contrôle et les ressources de diffusion sont gérés via la même structure de communication. Le système de commandement et de répartition de Becke Telcom peut être utilisé pour organiser les téléphones, les points d'extrémité SIP, les consoles de répartition et les ressources de sonorisation selon les zones de l'usine, les départements et les responsabilités opérationnelles.

Produit associé :    Système de commandement et de répartition de Becke Telcom

Les terminaux de terrain basés sur SIP et IP peuvent se connecter via le réseau IP. Les téléphones analogiques antidéflagrants existants peuvent également rester en service via des systèmes IP PBX appropriés, des passerelles vocales ou d'autres interfaces. Ceci est utile dans les projets de modernisation où un grand nombre de téléphones de terrain installés sont encore utilisables et où les remplacer uniquement pour moderniser la plateforme de contrôle ajouterait des coûts inutiles et des travaux de construction.

Dans l'interface de répartition, les objets de communication peuvent être regroupés par zone de production, département ou fonction de travail. Les opérateurs peuvent sélectionner directement une station de pompage, une équipe de sécurité, un groupe de maintenance ou une salle de contrôle au lieu de mémoriser de nombreux numéros de poste.

Pendant le traitement des incidents, la plateforme peut prendre en charge les opérations d'appel ordinaires telles que répondre, appeler, mettre en attente et transférer, ainsi que la coordination multipartite si nécessaire. Le répartiteur peut parler avec le point de signalisation, contacter le personnel de maintenance ou de sécurité responsable et gérer la séquence de communication sans perdre la trace de l'appel initial.

Les ressources de sonorisation peuvent être organisées dans la même structure opérationnelle. Une fois la condition de terrain vérifiée, le répartiteur sélectionne la zone de diffusion requise et émet le message depuis l'environnement de contrôle. Cela réduit la nécessité de quitter le flux de travail de l'incident et de rechercher à nouveau la même zone dans une interface de sonorisation non liée.

La couverture de diffusion doit correspondre au risque

Un grand site industriel devrait rarement traiter chaque haut-parleur comme un groupe de diffusion permanent. Les parcs de réservoirs, les unités de traitement, les zones de chargement, les salles de compresseurs, les entrepôts, les services publics et les bâtiments administratifs ont souvent des conditions d'exploitation différentes et des niveaux d'exposition différents au même événement.

Le zonage de la diffusion doit suivre les limites physiques de production, la répartition du personnel et les trajectoires de propagation des dangers plausibles. Le centre de contrôle peut alors étendre la portée de la notification à mesure que l'événement se développe.

• Notification locale : l'unité concernée et les postes de travail immédiatement adjacents reçoivent le premier avertissement.

• Notification élargie : les zones voisines sont ajoutées lorsque la surveillance ou les rapports de terrain indiquent que le risque se déplace au-delà de la zone initiale.

• Notification à grande échelle : des sections de production plus grandes ou l'ensemble du site sont incluses lorsque le plan d'intervention d'urgence nécessite une action plus large.

Cette structure évite les annonces inutiles à l'échelle de l'usine pour des événements isolés tout en préservant la capacité d'escalade rapide. Elle donne également au répartiteur une relation plus claire entre le lieu de l'incident et le personnel qui a réellement besoin du message.

Les autorisations utilisateur doivent suivre la même logique. Un opérateur de routine peut être autorisé à diffuser uniquement dans les zones de traitement désignées, tandis que les superviseurs de sécurité ou les postes de répartition supérieurs peuvent accéder à des zones plus larges. Les diffusions à l'échelle du site ou entre zones peuvent être restreintes aux utilisateurs disposant de l'autorité opérationnelle appropriée.

Répartition manuelle et plans de réponse prédéfinis

Tous les messages ne doivent pas être assemblés manuellement après qu'une alarme se produit. Là où l'usine exploite déjà des systèmes de détection d'incendie, de détection de gaz combustibles, des systèmes d'alarme sonores et visuels ou d'autres plateformes de sécurité, les informations d'alarme peuvent être liées aux ressources de communication lorsque des interfaces appropriées sont disponibles.

Par exemple, une alarme de détecteur de gaz peut identifier la zone d'usine concernée sur l'écran de répartition et aider l'opérateur à localiser les points téléphoniques à proximité et les zones de sonorisation associées. L'opérateur peut passer directement à la procédure de réponse au lieu de rechercher manuellement le même emplacement dans plusieurs systèmes indépendants.

Les messages d'urgence répétitifs peuvent également être préparés à l'avance. Les annonces d'avertissement, d'évacuation ou de rassemblement peuvent être stockées en tant que tâches de diffusion prédéfinies afin que le répartiteur n'ait qu'à vérifier l'événement, sélectionner ou confirmer la zone requise et lancer le message approprié.

L'automatisation complète doit être utilisée avec prudence dans les processus industriels complexes. Un signal d'alarme peut indiquer une condition anormale sans nécessiter nécessairement une évacuation immédiate. L'état de production, la redondance, la confirmation de terrain et les procédures de l'entreprise peuvent tous affecter la réponse correcte.

Pour de nombreuses applications, une séquence contrôlée d'indication d'alarme, de vérification par l'opérateur et d'activation du plan prédéfini fournit un modèle opérationnel pratique. Elle raccourcit le temps nécessaire pour trouver les ressources de communication correctes tout en maintenant la décision finale de diffusion sous contrôle autorisé.

Les performances acoustiques doivent être prouvées sur site

Le statut en ligne sur un écran de répartition confirme la disponibilité du réseau, pas l'intelligibilité de la parole. Les raffineries, les mines, les usines métallurgiques, les ports et les grands sites de fabrication contiennent des compresseurs, des pompes, des ventilateurs, des véhicules et des machines de traitement qui peuvent masquer à la fois l'audio du téléphone et les annonces de sonorisation.

Les téléphones antidéflagrants doivent être positionnés là où le personnel peut les atteindre et les utiliser dans des conditions de travail réelles. Un appareil techniquement conforme peut encore être difficile à utiliser s'il est trop éloigné du poste de travail, caché derrière des canalisations ou installé en dehors des itinéraires d'inspection normaux.

Les opérateurs peuvent également porter des gants de protection, des protections auditives ou d'autres équipements de protection individuelle. La faible luminosité, la poussière, la pluie et le bruit de fond élevé peuvent affecter davantage la rapidité avec laquelle un utilisateur de terrain trouve le terminal, décroche le combiné et communique avec la salle de contrôle.

La conception de la sonorisation nécessite une évaluation acoustique distincte. Différents espaces créent différents problèmes de couverture :

• Les parcs de réservoirs ouverts nécessitent une couverture extérieure suffisante tout en tenant compte de l'exposition environnementale.

• Les salles de compresseurs ont besoin de niveaux de parole qui restent intelligibles au-dessus du bruit continu des machines.

• Les structures de tuyauterie et de processus denses peuvent créer un ombrage physique.

• Les grands ateliers fermés peuvent produire de la réflexion et de la réverbération.

• Les longs couloirs nécessitent une direction et un espacement contrôlés des haut-parleurs.

La puissance nominale du haut-parleur seule ne détermine pas la couverture utile. Le niveau de pression acoustique, le type de haut-parleur, la hauteur de montage, l'orientation, la distance d'écoute, le bruit de fond et les conditions acoustiques locales affectent tous le résultat. Les équipements installés dans des zones dangereuses classées doivent également être conformes aux exigences de protection contre les explosions applicables à cette installation.

La mise en service doit inclure des tests vocaux réels pendant que les équipements principaux sont en fonctionnement, dans la mesure du possible. Les opérateurs doivent vérifier les deux côtés de la chaîne de communication : si le personnel de terrain peut comprendre le centre de contrôle et si le centre de contrôle peut comprendre clairement les appelants depuis les emplacements critiques.

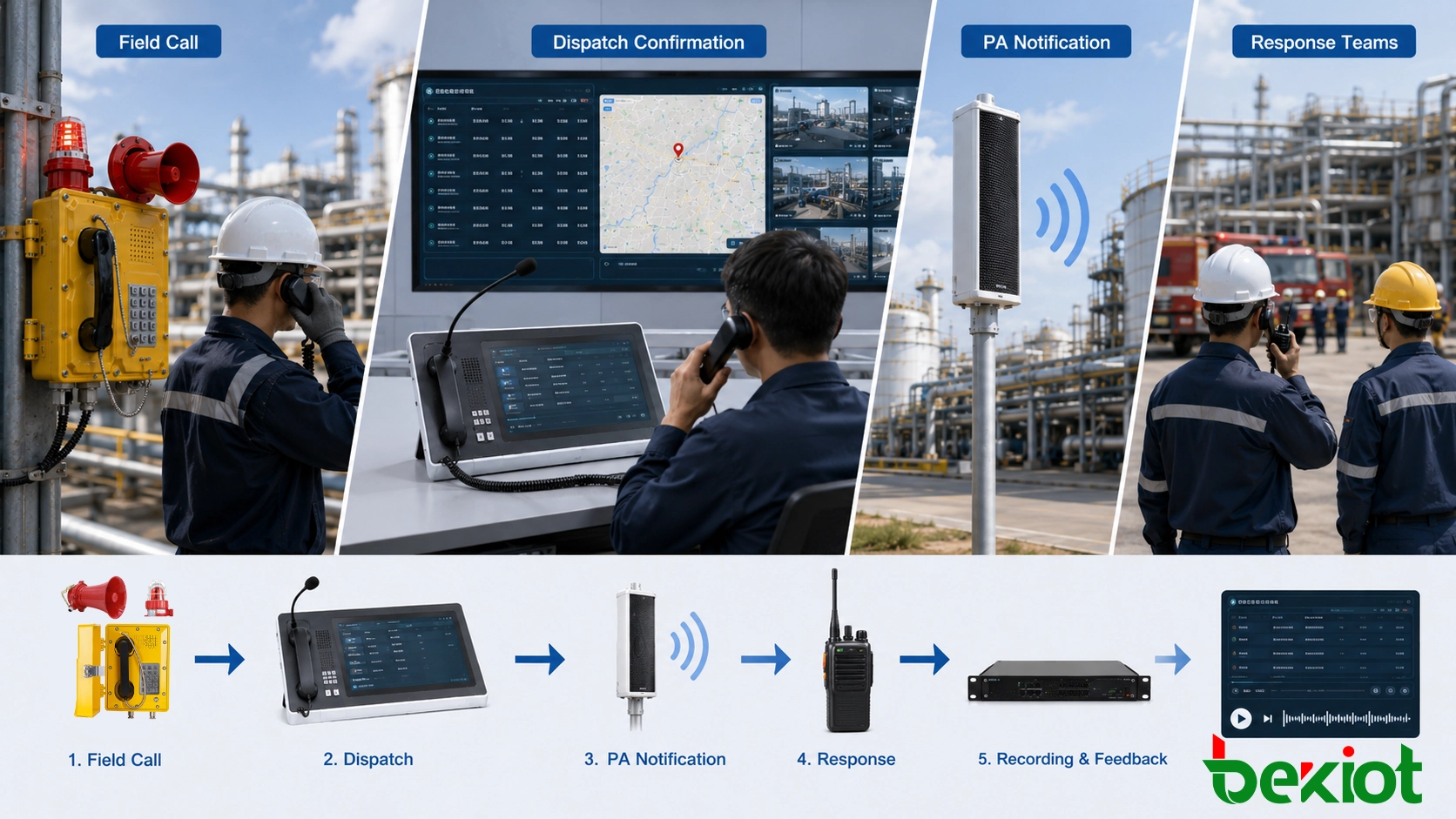

Un flux de travail d'incident complet dans la pratique

Considérez une anomalie de pipeline dans une zone de chargement pétrochimique. Un opérateur de terrain remarque le problème et utilise le téléphone antidéflagrant le plus proche pour contacter le centre de contrôle. La console de répartition identifie le point d'appel, de sorte que l'opérateur de service peut se concentrer immédiatement sur l'état du pipeline, l'équipement à proximité et le personnel plutôt que de déterminer d'abord où se trouve l'appelant.

Le répartiteur maintient l'utilisateur de terrain en ligne tout en contactant les équipes de sécurité et de maintenance. Sur la base du rapport initial, la zone de sonorisation de la zone de chargement est activée et le personnel non impliqué est invité à suspendre le travail et à quitter la zone concernée.

Lorsque l'équipe de sécurité atteint l'emplacement, elle continue à faire des rapports via les téléphones disponibles, les radios ou d'autres terminaux de communication connectés. Les données de surveillance et les retours de terrain déterminent ensuite si la zone de diffusion d'origine reste suffisante ou si les zones adjacentes doivent également être notifiées.

L'appelant d'origine n'a pas besoin de trouver une méthode de communication différente à mesure que l'événement se développe. Le centre de contrôle peut continuer à coordonner plusieurs groupes tout en maintenant une relation claire entre le premier rapport, les instructions ultérieures et la couverture de diffusion changeante.

Après la clôture de l'événement, les appels enregistrés et les registres de répartition peuvent être examinés ensemble. Cela donne aux superviseurs un calendrier plus clair de la réception du premier rapport, des personnes contactées, de l'évolution de la zone de notification et de la réponse des équipes de terrain.

Intégration des systèmes de site supplémentaires

Une fois que les ressources téléphoniques et de sonorisation partagent un environnement de répartition commun, d'autres systèmes du site peuvent fournir un contexte supplémentaire sans remplacer leurs rôles existants.

La vidéosurveillance peut aider les opérateurs à vérifier les conditions visibles près de l'emplacement de l'appel. Un appelant de terrain peut signaler une odeur, un son, une vibration ou des conditions hors du champ de la caméra, tandis que la vidéo à proximité fournit une image plus large des mouvements du personnel et de l'état de l'équipement.

Le SIG devient utile dans les grandes usines, les mines, les ports et les installations multisites où la distance physique affecte les décisions de réponse. Les points téléphoniques, les zones de sonorisation et d'autres ressources de communication peuvent être associés à des emplacements réels, aidant les opérateurs à voir ce qui se trouve près d'une alarme ou d'un appel d'urgence.

Les alarmes incendie, la détection de gaz combustibles et d'autres systèmes d'alarme peuvent fournir l'emplacement de l'événement ou le type d'alarme à l'environnement de répartition. Ces informations peuvent guider les opérateurs vers les contacts de terrain appropriés et les zones de notification sans transformer la plateforme de communication en un remplacement du système de sécurité dédié.

Le résultat est une division plus claire des responsabilités : les systèmes d'alarme identifient les conditions anormales, la vidéo fournit un contexte visuel, le SIG montre les relations spatiales, les téléphones prennent en charge la communication bidirectionnelle de terrain et le système de sonorisation diffuse des instructions plus larges. La couche de répartition rassemble ces ressources dans la même vue opérationnelle.

Conclusion

L'intégration des téléphones antidéflagrants et de la sonorisation est plus efficace lorsqu'elle est conçue autour du traitement des incidents plutôt que de la seule connectivité des appareils. Le téléphone de terrain fournit un point de signalisation fiable, la console de répartition aide les opérateurs à identifier et vérifier l'événement, et le système de sonorisation diffuse les instructions confirmées aux personnes qui en ont besoin.

Le système de commandement et de répartition de Becke Telcom peut fournir la couche de contrôle de communication pour cette architecture tout en permettant une intégration progressive des ressources analogiques et IP existantes. Les informations vidéo, SIG et d'alarme peuvent également être introduites si nécessaire, donnant au centre de contrôle plus de contexte sans modifier le rôle fondamental de chaque système.

Pour les sites industriels dangereux tels que la pétrochimie, le pétrole et le gaz, l'exploitation minière, la métallurgie, les ports et autres, cette disposition prend en charge une séquence pratique allant du signalement de terrain à la notification ciblée, à la réponse coordonnée et à l'examen final de la communication.
