La gestion des téléphones antidéflagrants dans une seule usine est généralement simple. Les téléphones de terrain se connectent au système téléphonique local, et la salle de contrôle gère les appels de production de routine et les communications d'urgence.

La situation devient plus compliquée lorsque la même entreprise exploite plusieurs raffineries, usines chimiques, mines, parcs de stockage, installations électriques ou sites industriels isolés. Une usine peut déjà utiliser des téléphones SIP antidéflagrants, une autre peut encore dépendre du câblage analogique de terrain, tandis qu'un troisième site peut avoir son propre PBX historique et son système de répartition indépendant.

Chaque système peut fonctionner parfaitement de son côté. La difficulté apparaît lorsque le siège social doit contacter un emplacement de terrain spécifique, coordonner plusieurs usines lors d'un incident, consulter des enregistrements ou gérer les autorisations de communication entre les sites. À ce stade, les systèmes téléphoniques séparés deviennent un problème opérationnel plutôt que purement technique.

Une conception multisite pratique n'exige pas que chaque téléphone soit remplacé ou enregistré directement sur un seul serveur central. La tâche principale consiste à établir un cadre commun de numérotation, de routage, de répartition et de réseau, tout en permettant à chaque usine de continuer à gérer sa propre communication locale.

Pourquoi les systèmes téléphoniques séparés par usine deviennent difficiles à gérer

Les grands réseaux de communication industrielle sont rarement construits en une seule fois. Les usines sont agrandies, les salles de contrôle sont mises à niveau, de nouvelles lignes de production sont ajoutées et les équipements de communication sont remplacés par étapes. Au fil du temps, les différents sites se retrouvent naturellement avec des technologies différentes.

Un groupe typique peut avoir des téléphones SIP et un IP PBX dans une usine, des téléphones analogiques antidéflagrants dans une autre, et un autocommutateur téléphonique classique dans une troisième. Certains sites peuvent également exploiter des systèmes de sonorisation, d'enregistrement ou de répartition séparés.

La répartition centralisée résout ces problèmes en créant une couche de communication commune au-dessus des systèmes d'usine existants. Cela ne signifie pas que chaque appel de production de routine doit être traité par le siège social.

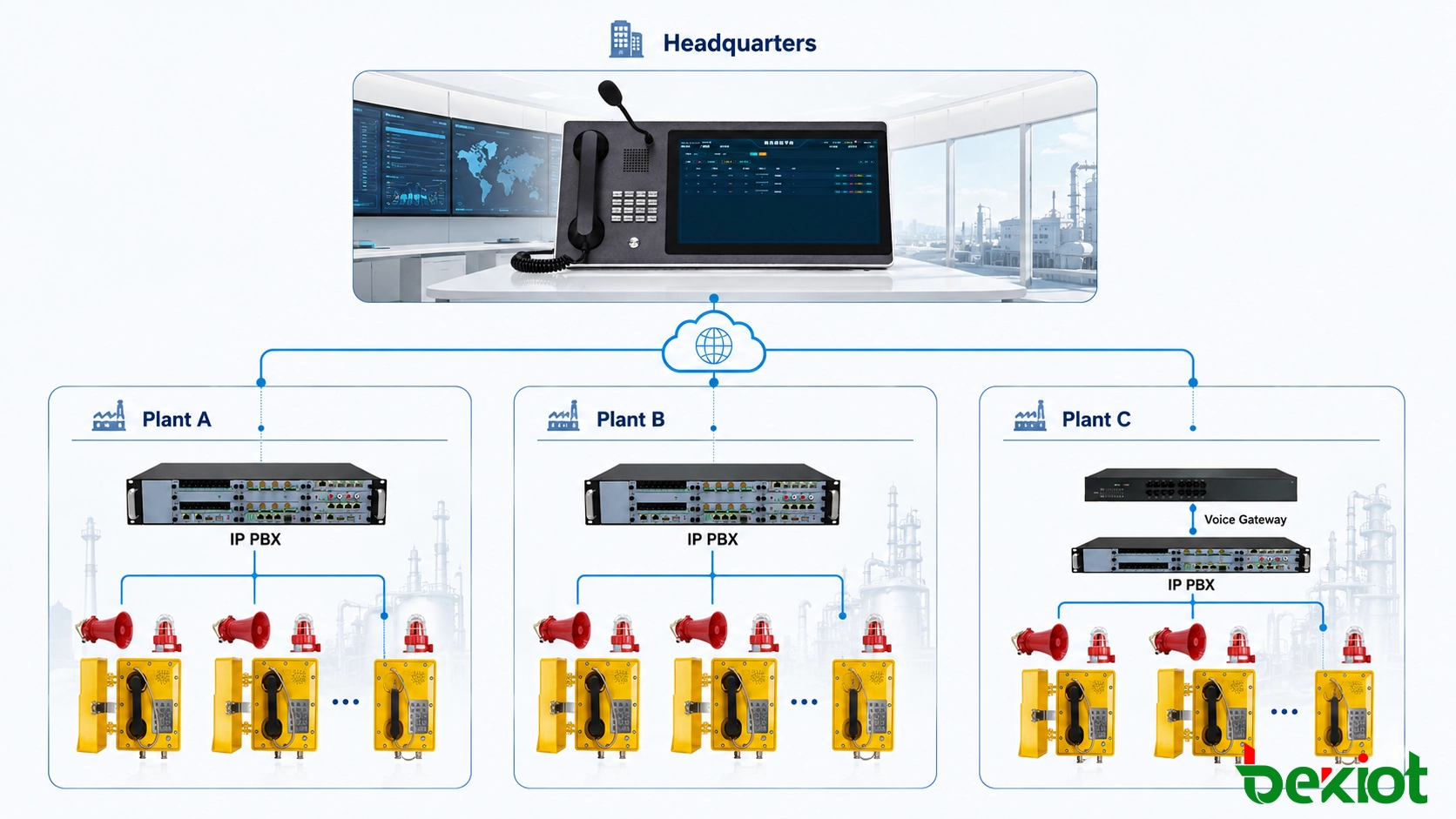

Comment structurer une architecture de répartition multisite

Un système de communication industrielle multisite est plus facile à gérer lorsque le siège social, la communication au niveau de l'usine et les terminaux de terrain sont traités comme des couches séparées.

Le siège social ou le centre de contrôle régional héberge normalement la plateforme principale de commandement et de répartition, les consoles des répartiteurs, les ressources d'enregistrement et les fonctions de routage requises pour la communication entre les sites.

Chaque installation de production conserve l'équipement nécessaire à son propre service téléphonique local. Selon ce qui est déjà installé, il peut s'agir d'un IP PBX, d'un serveur SIP, d'un PBX classique ou d'une combinaison de passerelles vocales et d'autocommutateurs existants.

Les sites sont ensuite interconnectés via l'infrastructure IP existante de l'entreprise. Un réseau privé WAN, un circuit d'opérateur, un VPN, un SD-WAN ou une autre connexion IP gérée peut être utilisé, à condition que le routage, la sécurité, la capacité et la qualité vocale soient adaptés au trafic requis.

Le siège social gère la coordination intersites

Une fois les systèmes interconnectés, les répartiteurs du siège social n'ont plus besoin de se connecter à plusieurs plateformes téléphoniques non liées. Une usine, un département, une salle de contrôle ou un terminal de terrain autorisé peut être sélectionné à partir d'une interface de répartition commune.

Pour les événements impliquant plus d'une installation, le répartiteur central peut intégrer les salles de contrôle ou les postes de garde concernés dans le même processus de communication, plutôt que de relayer les informations par plusieurs appels téléphoniques séparés.

Les usines continuent de gérer leurs propres appels de production

La communication locale reste importante. Les appels de routine entre le personnel de terrain, les opérateurs d'usine et la salle de contrôle locale n'ont pas besoin de transiter par le siège social. Le maintien du traitement local des appels dans l'usine réduit également le trafic WAN inutile et simplifie les opérations quotidiennes.

Produit associé :Système de commandement et de répartition Becke

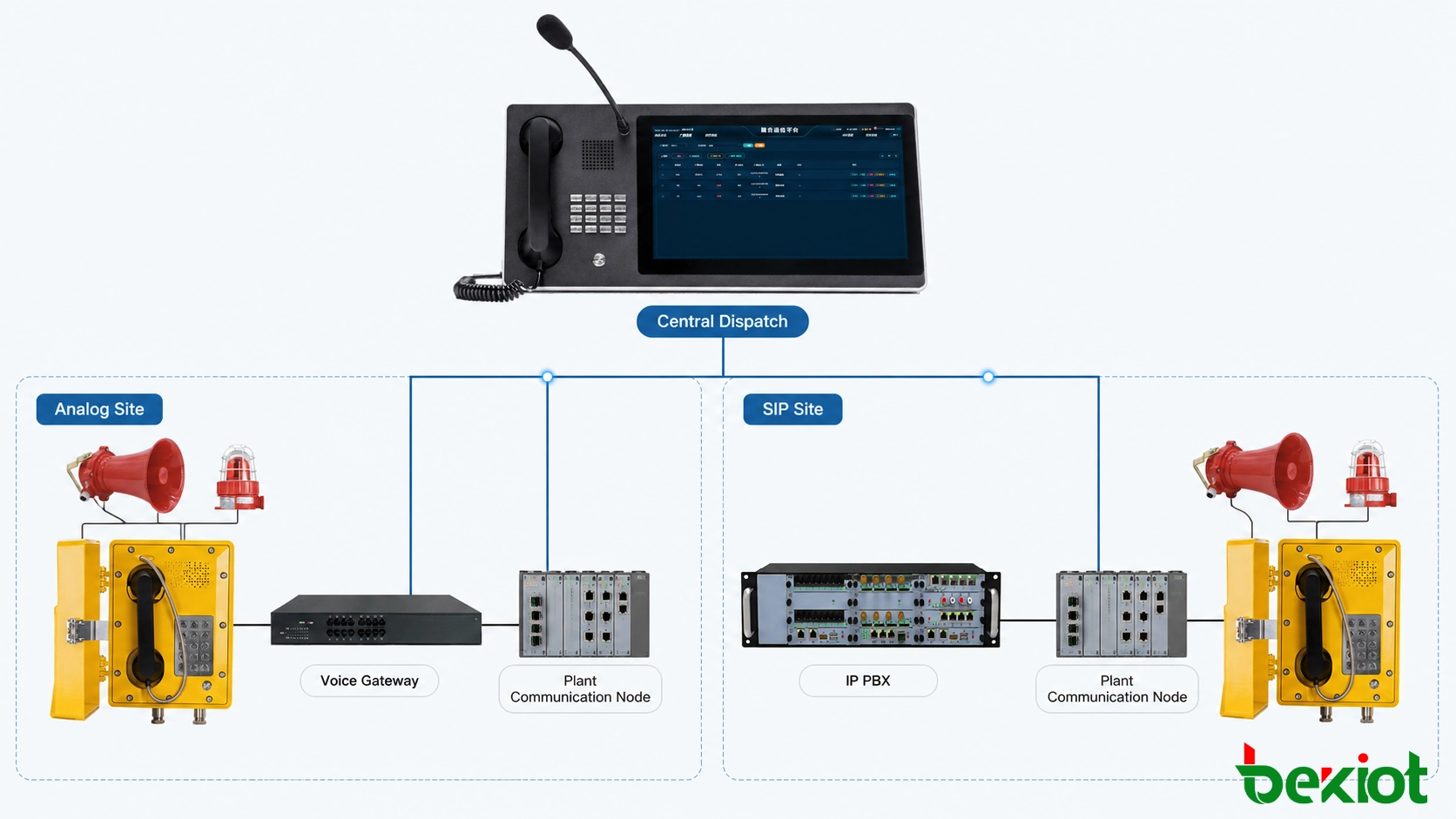

Comment connecter différents systèmes téléphoniques existants

Le principal défi d'un projet de modernisation (site existant) n'est généralement pas le logiciel de répartition central, mais la variété des systèmes de communication déjà en fonctionnement dans les différentes usines.

Tenter d'imposer le même matériel à chaque site en même temps peut augmenter les travaux de construction, les risques de mise en service et les temps d'arrêt. Une intégration par étapes est généralement plus pratique.

Sites utilisant déjà des téléphones SIP antidéflagrants

Une usine qui utilise déjà des téléphones SIP de terrain peut conserver son réseau industriel existant et son IP PBX local. Le système téléphonique de l'usine est ensuite interconnecté avec la plateforme de répartition centrale, généralement via un routage basé sur SIP.

Les terminaux de terrain restent sous administration locale, tandis que le siège social gagne la capacité de joindre les postes autorisés et les positions de répartition sur le site.

Usines avec des téléphones analogiques antidéflagrants

De nombreuses raffineries, usines chimiques, mines et installations de services publics ont encore des paires de cuivre téléphoniques reliées aux emplacements de terrain. Si ces câbles restent utilisables, les remplacer uniquement pour supporter la répartition centralisée peut offrir peu d'avantage pratique.

Une passerelle vocale FXS peut être installée dans la salle de télécommunications pour intégrer les postes analogiques existants dans l'environnement de communication IP. Le téléphone de terrain et la paire de cuivre restent en place, tandis que le côté central gagne la connectivité SIP.

Cette approche est particulièrement utile lorsque le câblage de terrain traverse des zones de processus en activité où une nouvelle construction serait coûteuse ou perturbatrice.

Usines qui dépendent encore d'un PBX historique

Un PBX classique peut prendre en charge des centaines de postes de bureau, de salle de contrôle et industriels dans une usine existante. Le retirer simplement pour introduire une nouvelle plateforme de répartition peut créer plus de risques que de valeur.

Lorsque des interfaces appropriées sont disponibles, l'autocommutateur existant peut rester en service et s'interconnecter avec le système plus récent via SIP Trunk, FXO, E1 ou une autre interface prise en charge. L'équipement de terrain peut ensuite être mis à niveau progressivement dans le cadre du cycle de remplacement normal.

La numérotation, les autorisations et les flux de travail de répartition comptent autant que le matériel

Un système techniquement connecté peut encore être difficile à exploiter si chaque site conserve un plan de numérotation non lié.

Avant l'intégration, les postes existants doivent être examinés pour détecter les numéros en double, les codes courts locaux, les postes d'urgence et les plages réservées. Certaines organisations conservent les numéros d'usine d'origine et ajoutent un préfixe de site, tandis que d'autres attribuent des plages de numéros séparées à chaque installation.

Il n'existe pas de format de numérotation universel. Ce qui compte, c'est qu'un répartiteur puisse identifier rapidement le site et la destination, et qu'un espace de numérotation suffisant reste disponible pour les futures usines ou zones de production.

Les autorisations de répartition doivent suivre la responsabilité opérationnelle

Un répartiteur central n'a pas nécessairement besoin d'accéder à tous les téléphones de bureau ou postes d'atelier. Le siège social peut être limité aux salles de contrôle d'usine, aux points d'urgence, aux téléphones de terrain clés et aux autres positions requises pour la coordination au niveau du groupe.

Les répartiteurs d'usine peuvent conserver un accès plus large aux postes de production locaux. Les autorisations peuvent également être subdivisées par département, zone de processus ou rôle d'utilisateur.

Les appels de terrain peuvent faire partie d'un flux de travail de réponse plus large

Lorsqu'un opérateur signale une condition anormale depuis un téléphone antidéflagrant, la salle de contrôle locale peut d'abord confirmer l'emplacement et la situation. Si un soutien plus large est nécessaire, le siège social ou une autre installation peut alors être ajouté à l'appel ou contacté via le même environnement de répartition.

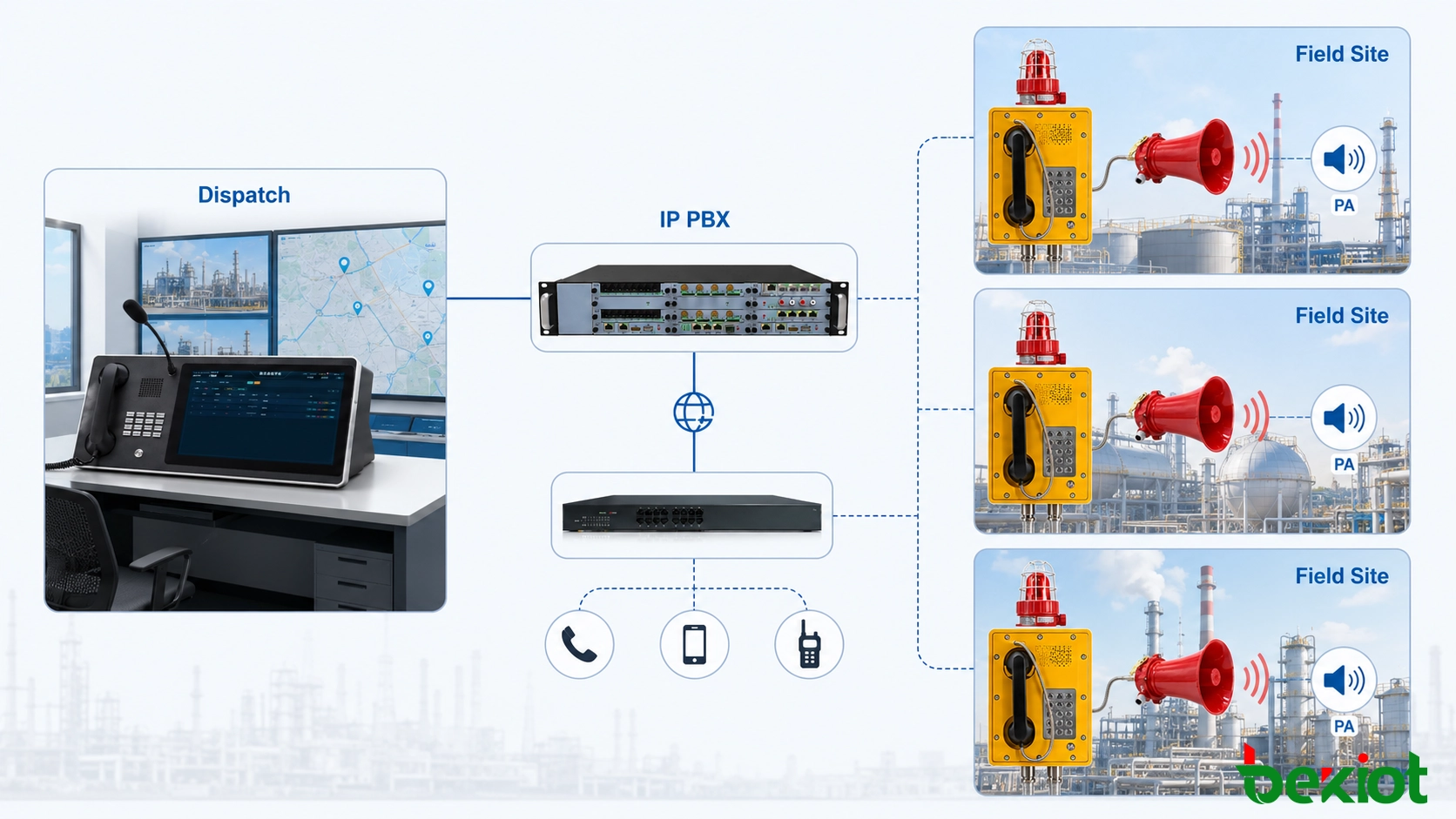

Lorsqu'une usine dispose déjà d'un système de sonorisation basé sur IP ou SIP, le répartiteur peut également émettre des annonces vers la zone de production concernée après vérification de l'événement. La portée de la diffusion doit suivre la procédure opérationnelle du site ; un appel de terrain ne devrait pas déclencher automatiquement une annonce à l'échelle de l'usine, à moins que le plan d'urgence ne l'exige spécifiquement.

Les appels opérationnels et d'urgence peuvent également être enregistrés conformément à la politique du site. Des autorisations différentes pour la lecture et l'examen des incidents peuvent alors être accordées aux utilisateurs centraux et locaux.

La qualité du WAN et le routage des médias SIP nécessitent des tests minutieux

Un téléphone SIP qui fonctionne correctement à l'intérieur d'un LAN d'usine peut se comporter différemment lorsque les appels traversent des pare-feux, des routeurs, des VPN ou des réseaux d'opérateurs.

L'enregistrement ne garantit pas un audio fonctionnel

La signalisation SIP gère l'enregistrement et l'établissement des appels, tandis que RTP transporte normalement l'audio réel. Un téléphone peut donc sonner et répondre correctement même lorsque le chemin des médias est bloqué.

Pour les problèmes d'audio unidirectionnel ou d'absence d'audio, il est généralement plus utile de vérifier les ports RTP, le comportement NAT, les règles de pare-feu, les ACL et le routage entre les deux sites que de modifier à plusieurs reprises le compte de poste.

La qualité vocale doit également être vérifiée sous une charge réseau réaliste. La perte de paquets, la gigue et les délais excessifs peuvent produire une parole hachée ou retardée, même si l'appel reste connecté.

Les liaisons WAN industrielles transportent souvent simultanément de la vidéosurveillance, des données de production, du trafic de bureau, de l'accès à distance et d'autres services. La planification de la QoS et de la capacité est donc importante lorsque plusieurs sites peuvent avoir un trafic vocal concurrent.

La communication locale ne devrait pas disparaître en cas de panne du WAN

Une plateforme centrale est utile pour la coordination intersites, mais une usine ne devrait pas perdre toute communication interne simplement parce que sa connexion au siège social est tombée en panne.

La répartition centrale et la communication locale d'usine résolvent deux problèmes différents : l'une fournit une coordination intersites, tandis que l'autre soutient la continuité de la production.

Selon l'importance du site, la conception peut inclure un PBX local ou un nœud SIP, une alimentation de secours UPS, des serveurs redondants ou des chemins réseau alternatifs. Le niveau de redondance doit suivre les exigences opérationnelles de l'installation plutôt que d'être appliqué à l'identique à chaque projet.

Comment mettre en service un système téléphonique antidéflagrant multisite

Un appel réussi du siège social à un téléphone de terrain ne suffit pas à vérifier un système multisite. La mise en service doit couvrir les chemins de communication réels que les opérateurs sont censés utiliser.

Les dispositifs SIP tiers méritent une attention particulière lors de la mise en service. Deux produits peuvent tous deux supporter SIP et gérer pourtant la priorité, la pagination, les GPIO, le contrôle d'appel ou les fonctions de répartition spécifiques au fournisseur de manière différente.

Les tests doivent donc suivre les fonctions que les opérateurs utiliseront réellement, plutôt que de se fier uniquement aux étiquettes de protocole dans les fiches techniques des produits.

Conclusion

La partie difficile de la gestion des téléphones antidéflagrants multisites est rarement le téléphone lui-même. Le véritable travail consiste à organiser la numérotation, le routage, les autorisations, les interfaces historiques et le comportement réseau sur des usines qui ont été construites à des époques différentes.

Un bon système n'a pas besoin que chaque usine utilise un matériel identique. Il a besoin de limites claires entre la communication locale d'usine et la répartition au niveau du groupe, ainsi que d'interfaces testées entre les systèmes déjà en service.

Becke Telecom fournit des téléphones antidéflagrants et industriels, des passerelles vocales, des plateformes de communication et des équipements de commandement et de répartition pour les nouvelles installations et les mises à niveau sur sites existants. L'intégration du système peut être planifiée autour du câblage, des PBX, des réseaux IP et des responsabilités opérationnelles déjà présents sur chaque site, plutôt que d'exiger un remplacement complet de l'infrastructure de communication existante.

Questions fréquentes

Toutes les usines doivent-elles utiliser le même IP PBX ?

Non. Différentes usines peuvent conserver leurs propres PBX locaux ou serveurs SIP, à condition que les systèmes fournissent une interconnexion et un routage compatibles. Une conception distribuée est souvent plus pratique pour les grands groupes industriels.

Les téléphones antidéflagrants de différents fabricants peuvent-ils être répartis centralement ?

L'interopérabilité vocale de base est souvent possible lorsque des interfaces SIP ou analogiques compatibles sont disponibles. Les fonctions avancées telles que le contrôle de priorité, les appels de groupe, les fenêtres contextuelles d'alarme, le contrôle GPIO ou la pagination doivent être testées séparément.

Le siège social peut-il appeler un téléphone antidéflagrant spécifique à l'intérieur d'une zone de processus ?

Oui, à condition que le numéro soit routable entre les deux systèmes et que le répartiteur ait l'autorisation d'accéder à ce poste. Certaines organisations restreignent intentionnellement l'accès direct du siège social aux terminaux d'urgence ou opérationnels sélectionnés.

Peut-on ajouter un réseau téléphonique analogique existant sans remplacer les téléphones de terrain ?

Dans de nombreux cas, oui. Les passerelles FXS peuvent connecter les postes analogiques de terrain existants à un système de communication basé sur IP, tout en laissant le câblage et les téléphones de terrain utilisables en service.

Comment une nouvelle usine doit-elle être ajoutée à un réseau de répartition multisite existant ?

Si le plan de numérotation et de routage d'origine a réservé une capacité pour des sites supplémentaires, la nouvelle usine peut généralement se voir attribuer sa propre plage de numéros et être connectée via le cadre de communication intersites existant. C'est une raison pour laquelle l'expansion future doit être prise en compte lors de la création du premier plan de numérotation multisite.

L'enregistrement doit-il être centralisé ou conservé dans chaque usine ?

Les deux modèles peuvent être utilisés. L'enregistrement central simplifie l'accès au niveau du groupe et l'examen des incidents, tandis que l'enregistrement local peut mieux répondre aux exigences de conservation ou de réseau spécifiques à l'usine. Dans les déploiements plus importants, la décision est souvent basée sur la bande passante, le stockage, les autorisations d'accès et la politique opérationnelle de l'organisation.
