GB28181 est largement utilisé pour connecter des ressources de vidéosurveillance à travers différents réseaux et plateformes de gestion. Dans les déploiements pratiques, surtout lorsque les caméras, les NVR et les plateformes vidéo communiquent via Internet, une question revient sans cesse : chaque appareil participant à un réseau GB28181 a-t-il besoin d'une adresse IP publique fixe ?

Dans la plupart des déploiements, la réponse est non. La plateforme GB28181 centrale, ou la passerelle agissant comme point d'enregistrement stable, a normalement besoin d'une adresse réseau fixe et joignable. Les caméras, NVR et autres dispositifs frontaux peuvent généralement rester derrière des routeurs, pare-feux ou passerelles NAT tant qu'ils peuvent établir une communication avec cette plateforme et que les chemins de signalisation et médias requis sont correctement configurés.

Cette architecture est possible car GB28181 utilise un modèle d'enregistrement dérivé de SIP. Au lieu d'exiger que la plateforme centrale localise chaque caméra via une adresse IP publique permanente, les dispositifs frontaux s'enregistrent activement auprès du serveur et maintiennent leur état de communication. Cela rend l'intégration vidéo à grande échelle à travers les réseaux plus pratique, en particulier lorsque les équipements de surveillance sont déployés dans des agences, sites industriels, installations de transport, campus, entrepôts ou autres lieux distribués.

Pour la conception de projets, la question la plus utile n'est donc pas simplement de savoir si une IP statique est requise. Les ingénieurs doivent déterminer quel nœud doit fournir une adresse de service stable, comment les appareils distants atteignent ce nœud, où se produit le NAT, et si le trafic de signalisation et les flux vidéo peuvent tous deux passer par le chemin réseau choisi.

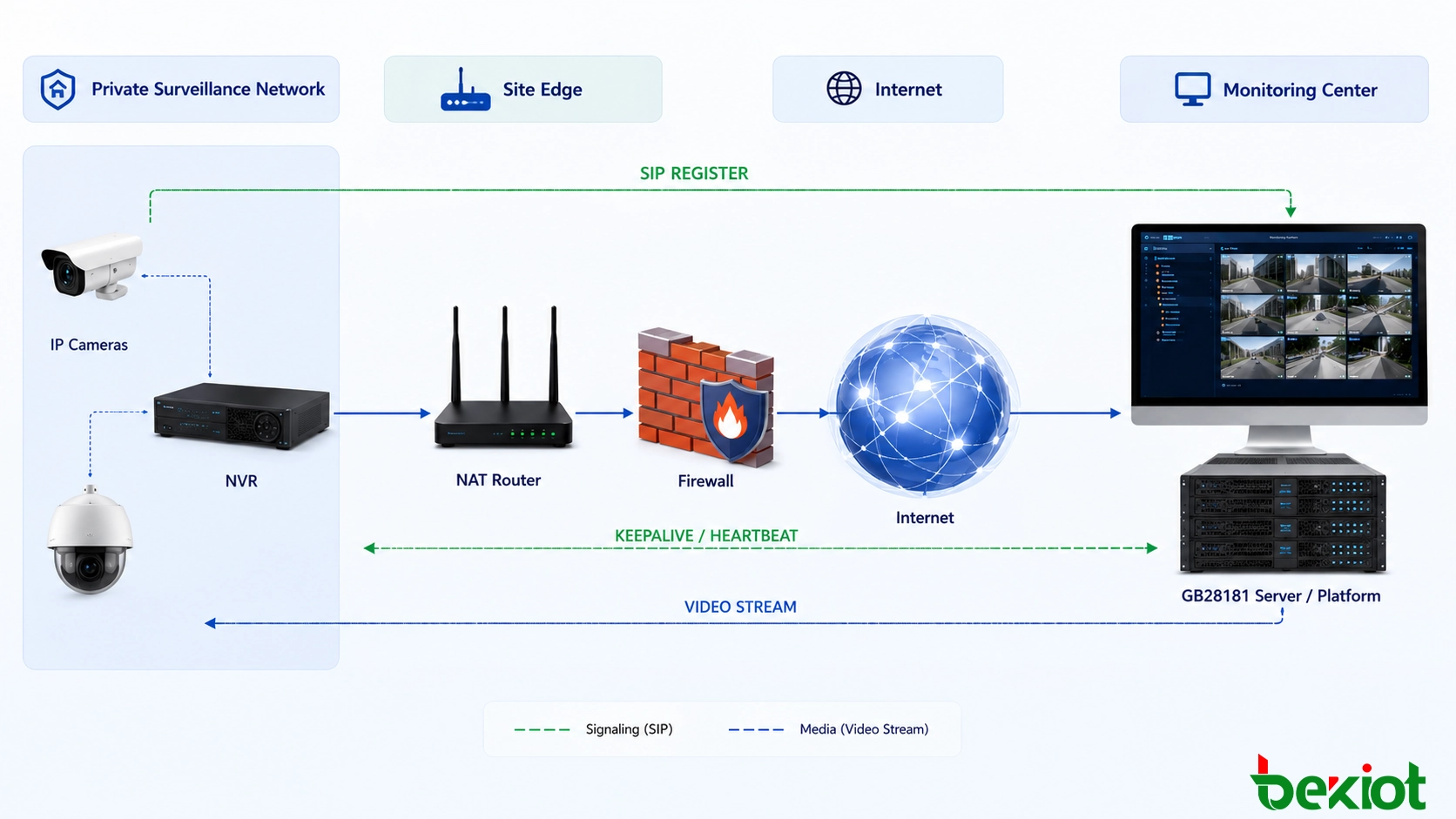

Comment fonctionne l'architecture d'enregistrement

Une façon utile de comprendre l'exigence réseau est de comparer l'architecture GB28181 à un système de communication SIP. La plateforme GB28181 centrale joue un rôle similaire à un serveur SIP, tandis que les NVR, caméras, passerelles vidéo et autres dispositifs d'accès se comportent comme des points d'extrémité enregistrés.

Lorsqu'un point d'extrémité se connecte, il initie un enregistrement vers la plateforme configurée. La plateforme identifie et authentifie l'appareil à l'aide de l'identité de l'appareil, des informations d'authentification, de l'adresse du serveur et du port de communication configurés. Une fois le processus d'enregistrement réussi, la plateforme peut maintenir une relation logique avec ce point d'extrémité sans que celui-ci ait à exposer une adresse Internet publique permanente.

Après l'enregistrement, l'appareil continue de maintenir son état en ligne par une communication périodique. Dans un déploiement distribué, ceci est important car une caméra ou un NVR peut fonctionner derrière un routeur dont les informations réseau externes changent avec le temps. Tant que le point d'extrémité peut rétablir la communication avec l'adresse connue de la plateforme, le système central peut continuer à le gérer comme une ressource enregistrée.

Cela modifie le modèle réseau de base. L'exigence importante n'est pas que chaque caméra ait une adresse globale fixe, mais que l'appareil puisse atteindre le serveur GB28181 et maintenir un chemin de communication utilisable.

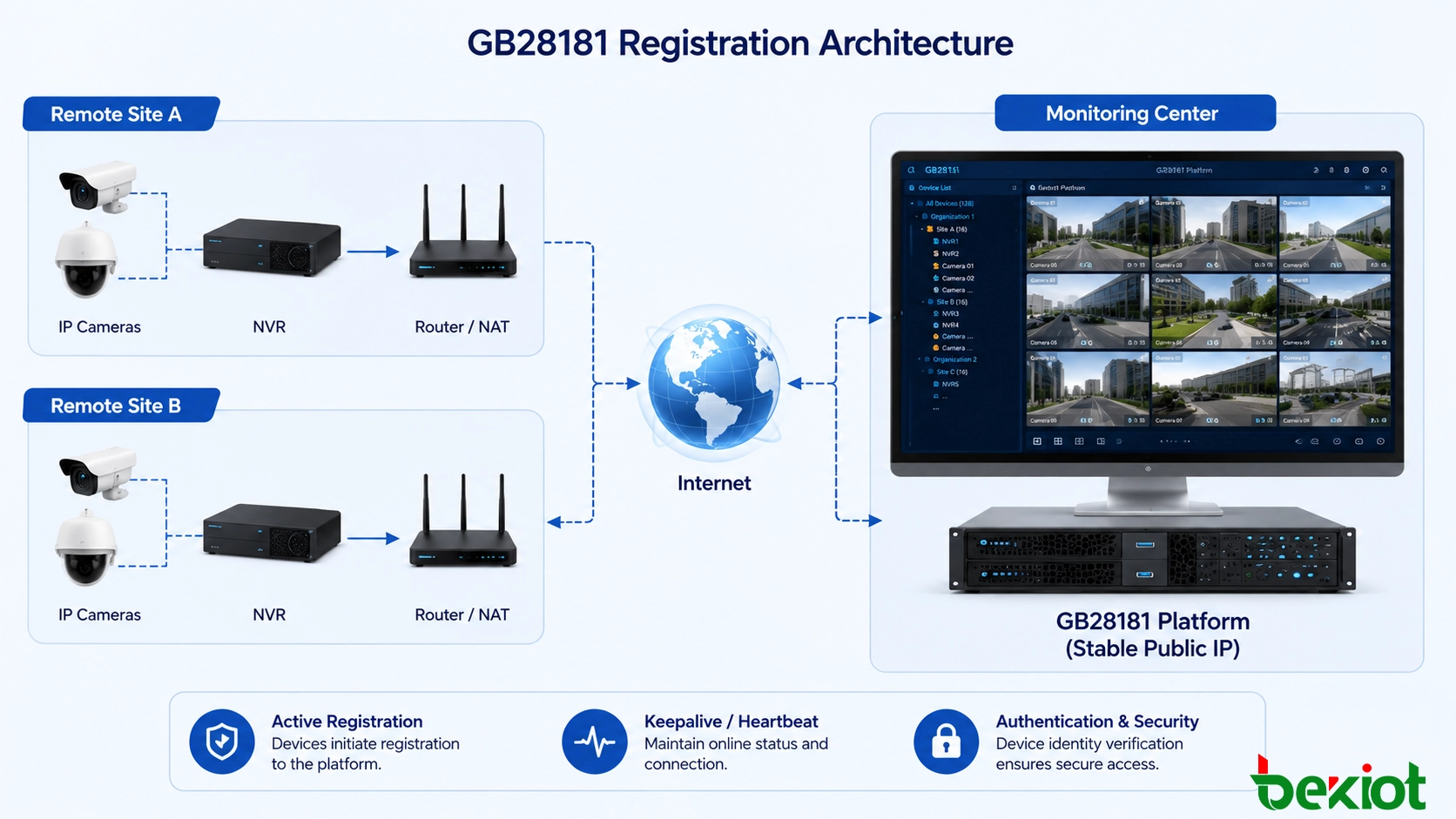

Pourquoi les dispositifs frontaux n'ont généralement pas besoin d'adresses publiques

La plupart des dispositifs de surveillance sont conçus à l'origine pour fonctionner à l'intérieur d'un réseau local. Une caméra peut utiliser une adresse privée attribuée par le routeur local, tandis qu'un NVR peut gérer des dizaines de caméras sur le même réseau privé. Attribuer à chaque appareil une adresse IP publique indépendante ajouterait une complexité réseau inutile et serait souvent impossible car de nombreuses connexions Internet ne fournissent pas d'adresses statiques publiques pour des appareils individuels.

Cela devient particulièrement important dans les projets de surveillance distribuée. Une plateforme de surveillance centrale peut avoir besoin de connecter des ressources vidéo provenant de nombreux endroits, mais ces endroits peuvent utiliser des accès Internet classiques, des accès Internet d'entreprise, des réseaux privés ou des pare-feux. Leurs adresses publiques peuvent changer, et certains sites peuvent ne pas exposer directement le sous-réseau de surveillance à Internet.

Avec l'architecture basée sur l'enregistrement, le dispositif frontal établit une communication vers le serveur GB28181 connu. Le serveur n'a donc pas besoin de découvrir le dispositif en suivant en permanence son adresse IP externe changeante. Tant que l'état d'enregistrement reste valide et que le réseau permet la communication nécessaire, le point d'extrémité peut continuer à participer au système.

Cela fournit également une limite de sécurité plus nette. Les caméras peuvent rester dans le LAN de surveillance au lieu d'être exposées individuellement comme des appareils accessibles via Internet. Les administrateurs réseau peuvent alors contrôler la communication externe au niveau du routeur, du pare-feu, de la passerelle ou de la périphérie du site plutôt que de maintenir des politiques d'adresses publiques séparées pour chaque caméra.

En pratique, cela signifie qu'un NVR, une caméra ou une passerelle d'accès a normalement besoin d'une connectivité réseau fiable plutôt que de sa propre adresse IP publique statique dédiée.

Le trafic de signalisation et le trafic vidéo sont des chemins différents

L'une des erreurs les plus courantes dans le déploiement de GB28181 est de supposer qu'un enregistrement réussi de l'appareil prouve que toute la connexion vidéo fonctionne. L'enregistrement confirme principalement que le chemin de signalisation entre l'appareil et la plateforme centrale est disponible. La transmission vidéo en direct réelle introduit un chemin multimédia séparé qui doit également être accessible.

Une caméra ou un NVR peut donc apparaître en ligne sur la plateforme alors que la vidéo en direct ne peut pas être ouverte. Dans ce cas, le processus d'enregistrement peut fonctionner correctement, mais le trafic multimédia peut être bloqué par un pare-feu, mal traduit par NAT, acheminé vers une adresse inaccessible ou restreint par une plage de ports mal configurée.

Cette distinction est importante lors du dépannage de projets traversant les réseaux. Les ingénieurs doivent vérifier la séquence complète depuis l'enregistrement et l'authentification de l'appareil jusqu'à la demande de flux, l'établissement de la session multimédia et la transmission vidéo continue. Traiter la signalisation et les médias comme des chemins réseau séparés mais liés rend l'isolation des défauts beaucoup plus rapide.

Le même principe s'applique lorsque la vidéo est transmise à travers plusieurs frontières réseau. Une plateforme de siège peut communiquer avec un NVR de succursale via Internet, tandis que le NVR obtient la vidéo de caméras situées dans un sous-réseau complètement privé. La caméra elle-même peut ne jamais communiquer directement avec le réseau public, mais son flux peut néanmoins être disponible pour la plateforme centrale via le NVR ou la passerelle d'accès.

NAT et pare-feux doivent encore être planifiés avec soin

Supprimer l'exigence d'une IP fixe sur chaque dispositif de surveillance ne signifie pas que la conception du réseau peut être ignorée. De nombreux dispositifs de terrain se trouvent derrière des routeurs NAT ou des pare-feux d'entreprise, et tant le trafic de signalisation que les médias vidéo doivent traverser le réseau correctement.

L'enregistrement de type SIP aide la plateforme à maintenir la connaissance des points d'extrémité enregistrés. Les mécanismes d'enregistrement périodique, de keep-alive et de heartbeat peuvent également aider à maintenir l'état de communication entre le point d'extrémité et le serveur. Ceci est particulièrement utile lorsque les caméras ou NVR sont situés derrière des routeurs dont les adresses externes peuvent changer avec le temps.

Cependant, la traversée NAT ne doit pas être traitée comme une solution automatique à tous les problèmes réseau. Un déploiement doit encore vérifier les politiques de pare-feu, le comportement de traduction d'adresses, les ports de signalisation, les ports multimédias et le routage entre le réseau de terrain et la plateforme.

Différents sites peuvent également se comporter différemment même avec le même équipement de surveillance. Une succursale peut utiliser un routeur d'entreprise simple, une autre peut fonctionner derrière un pare-feu multicouche, tandis qu'une troisième peut accéder à la plateforme via un réseau WAN privé. La configuration GB28181 peut être similaire au niveau de l'appareil, mais les politiques de routage et de sécurité requises peuvent différer considérablement.

Par exemple, un appareil peut s'enregistrer avec succès sur la plateforme alors que la vidéo en direct échoue encore parce que le chemin multimédia est bloqué. Le test d'enregistrement ne confirme donc qu'une partie du système. Un processus de mise en service complet doit également vérifier la visualisation en direct, l'établissement des flux, le contrôle des appareils et la récupération après une interruption réseau temporaire.

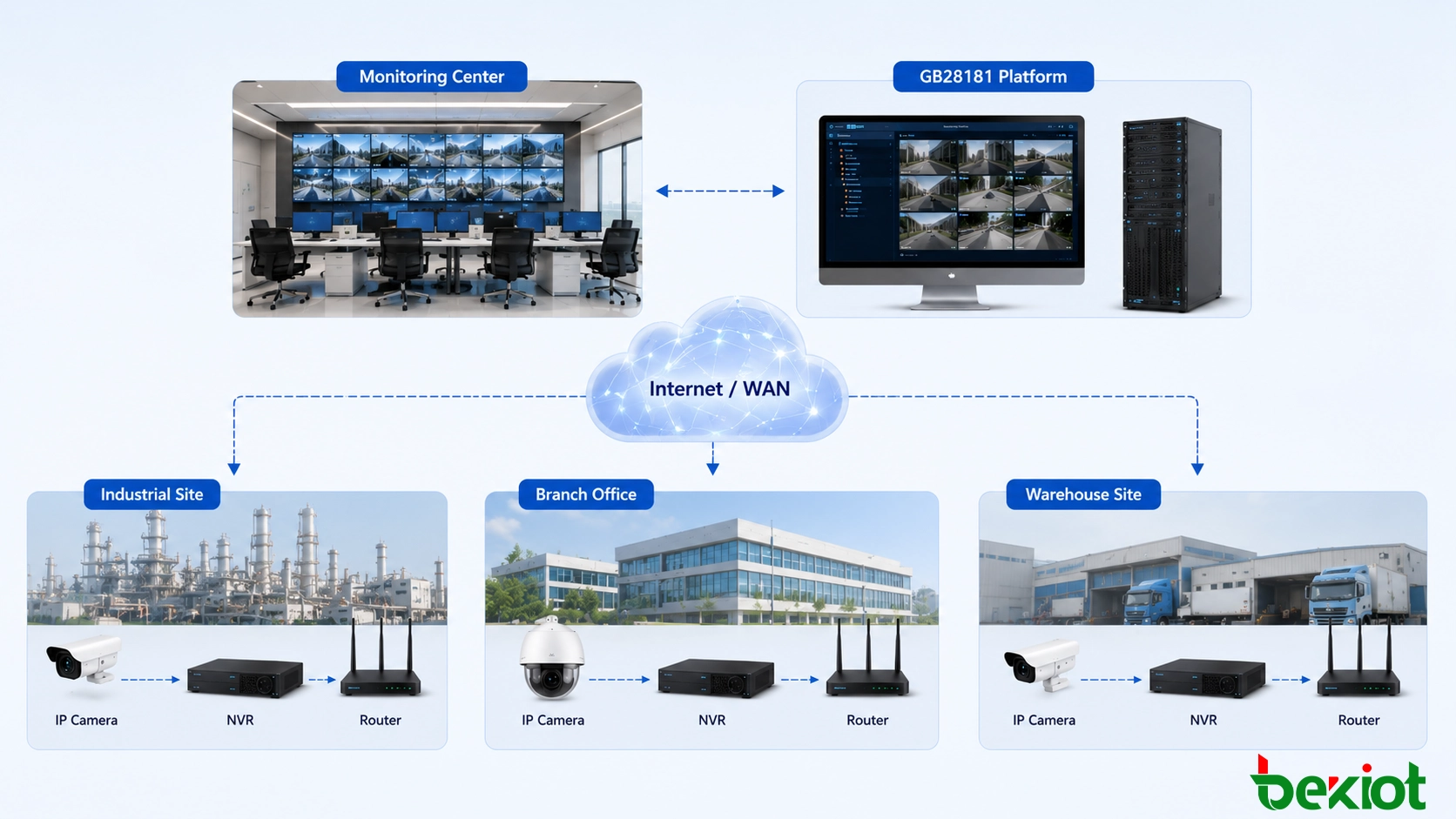

Une architecture pratique pour les sites distribués

Pour un déploiement basé sur Internet, l'architecture la plus simple consiste normalement à fournir à la plateforme GB28181 centrale, ou à la passerelle d'accès GB28181 agissant comme point de connexion central, une adresse réseau stable que les appareils distants peuvent atteindre en continu.

L'adresse de la plateforme est configurée dans les NVR, caméras ou passerelles distants. Chaque point d'extrémité initie alors l'enregistrement depuis son réseau local vers le système central. Comme la connexion est initiée du côté de l'appareil, le réseau de surveillance local n'a pas besoin d'exposer chaque caméra individuelle directement à Internet public.

Un déploiement typique peut être divisé en trois zones :

• Plateforme centrale : fournit un point d'enregistrement GB28181 stable et accessible, et gère l'enregistrement des appareils, l'authentification, la signalisation et l'accès vidéo.

• Réseau IP : assure la communication entre les sites distribués et le système central via les réseaux d'entreprise, Internet ou d'autres connexions routables.

• Réseaux de surveillance de terrain : contiennent des NVR, caméras et équipements associés utilisant un adressage local derrière des routeurs ou pare-feux.

Dans un petit projet, un site distant peut enregistrer un NVR contenant plusieurs canaux de caméra. Dans un projet plus vaste, plusieurs NVR, passerelles vidéo ou dispositifs compatibles GB28181 connectés directement peuvent s'enregistrer indépendamment. La structure correcte dépend de la manière dont les ressources de surveillance sont organisées et du degré de contrôle dont la plateforme centrale a besoin sur les appareils individuels.

Pour les parcs industriels, les installations de transport et les organisations avec plusieurs succursales, le modèle d'accès au niveau du site est souvent plus facile à exploiter car les appareils locaux restent dans leur architecture LAN existante. Les administrateurs réseau doivent seulement s'assurer que le nœud d'accès requis peut communiquer de manière fiable avec le système central.

Ce modèle est beaucoup plus évolutif que d'attribuer une adresse IP publique à chaque point d'extrémité de surveillance. Lorsque de nouveaux sites sont ajoutés, la tâche principale est de fournir l'accessibilité réseau à la plateforme centrale et de configurer correctement l'enregistrement des appareils, plutôt que de reconcevoir l'adressage public pour chaque caméra.

La capacité réseau compte au-delà de l'adressage IP

Une architecture IP correcte ne garantit pas de bonnes performances vidéo si la capacité réseau disponible est insuffisante. Les projets GB28181 peuvent impliquer de nombreux canaux transmettant de la vidéo vers un emplacement central, la planification de la bande passante doit donc être considérée en même temps que l'adressage, le routage et la configuration des pare-feux.

Si plusieurs flux haute résolution sont demandés simultanément depuis le même site distant, la bande passante montante du site peut devenir le véritable goulot d'étranglement. La plateforme peut afficher tous les appareils en ligne tandis que les opérateurs subissent des retards d'ouverture de flux, des pertes de paquets, une lecture instable ou des vidéos interrompues.

Pour cette raison, la planification du système doit prendre en compte le nombre de canaux visionnés simultanément plutôt que le seul nombre total de caméras enregistrées. Un site contenant des centaines de caméras peut imposer une faible charge sur le WAN si seul un petit nombre de flux sont transmis externes en même temps. Inversement, un site beaucoup plus petit peut nécessiter une bande passante importante si de nombreux canaux doivent être visualisés en continu au centre de surveillance.

Les projets impliquant des centres de commande distants, un enregistrement centralisé ou une surveillance continue à travers les réseaux doivent donc évaluer la capacité de liaison montante disponible, la qualité du réseau et les flux simultanés attendus lors de la phase de conception.

Quand une adresse IP publique statique est-elle réellement nécessaire

Dans un déploiement GB28181 centralisé classique, l'adresse fixe la plus importante est normalement celle de la plateforme ou de la passerelle recevant les enregistrements des appareils. Les points d'extrémité distants doivent savoir où envoyer les demandes d'enregistrement, donc cette adresse côté serveur doit rester stable et constamment accessible.

Si l'adresse publique de la plateforme change fréquemment, les équipements distants peuvent continuer à tenter de s'enregistrer vers une destination obsolète. Cela crée des exigences supplémentaires pour la découverte d'adresse ou la gestion du réseau. Une IP publique fixe simplifie donc le déploiement de la plateforme et réduit l'incertitude au point de connexion central.

En revanche, un NVR ou une caméra qui s'enregistre activement auprès de la plateforme ne nécessite normalement pas le même traitement. Il peut rester dans un réseau privé tant qu'il dispose d'un accès Internet ou d'un réseau routable et que la communication GB28181 nécessaire peut traverser l'infrastructure réseau locale.

Certains projets utilisent des réseaux privés loués, des VPN ou des WAN d'entreprise plutôt qu'Internet public. Dans ces environnements, une IP publique peut ne pas être du tout requise car la plateforme et les dispositifs de terrain communiquent via des adresses privées routables. Ce qui importe, c'est que la plateforme fournisse une destination stable au sein de l'architecture réseau choisie.

Le principe de conception qui en résulte est simple : maintenez le point d'extrémité du service central stable, tout en permettant aux dispositifs de terrain d'utiliser un adressage réseau local pratique partout où le déploiement le permet.

Recommandations de déploiement

Pour un nouveau projet de mise en réseau GB28181, la planification IP doit être effectuée au niveau du système plutôt que appareil par appareil. Commencez par déterminer quel composant agira comme point d'enregistrement stable. Confirmez ensuite comment chaque réseau de terrain atteint ce point et si la signalisation et les médias vidéo peuvent traverser le chemin réseau.

La conception doit également identifier où se produit la traduction d'adresses. Si la plateforme centrale et les équipements de terrain sont situés derrière différents dispositifs NAT, la communication peut devenir plus compliquée que dans une topologie où le point d'extrémité central est directement accessible. Comprendre l'ensemble du chemin avant de configurer les appareils individuels peut éviter des dépannages répétitifs ultérieurs.

Lors de la mise en service, testez plus que l'enregistrement de base. Vérifiez l'accès vidéo en direct, la stabilité des flux, la reconnexion après une interruption réseau et le maintien de l'état des appareils sur de longues périodes. Lorsque plusieurs sites distants sont impliqués, testez des environnements réseau représentatifs car différents routeurs et politiques de pare-feu peuvent produire des résultats différents.

Il est également utile de simuler des conditions opérationnelles réalistes. Ouvrez plusieurs flux simultanément, déconnectez et rétablissez la connexion WAN, redémarrez un NVR et confirmez que le point d'extrémité revient automatiquement à la plateforme. Ces tests révèlent des problèmes qui pourraient ne pas apparaître lors d'une brève démonstration sur un seul canal.

Pour les systèmes plus grands, tenez un registre clair des adresses des plateformes, des plages réseau des sites, des identifiants des appareils, des relations d'enregistrement, des politiques de signalisation et des exigences en matière de ports multimédias. Cette documentation facilite considérablement les extensions ultérieures et le dépannage lorsque des centaines ou des milliers de ressources de surveillance sont connectées.

Cette approche évite l'attribution inutile d'IP publiques tout en gardant l'architecture adaptée à l'expansion. De nouveaux NVR, caméras ou sites distants peuvent être ajoutés via le même modèle d'enregistrement sans que chaque dispositif de surveillance devienne un point d'extrémité Internet directement exposé.

Conclusion

La mise en réseau vidéo GB28181 ne nécessite normalement pas que chaque NVR ou caméra de surveillance ait une adresse IP publique fixe. Parce que le système utilise un mécanisme d'enregistrement dérivé de SIP, les appareils distants peuvent s'enregistrer activement auprès d'une plateforme centrale et maintenir la communication via des processus d'enregistrement et de heartbeat.

Dans une architecture typique basée sur Internet, la plateforme GB28181 ou la passerelle d'accès centrale doit fournir une adresse stable et accessible. Les NVR et caméras peuvent rester derrière des routeurs locaux, des dispositifs NAT et des pare-feux tant qu'ils peuvent atteindre la plateforme et que les chemins de signalisation et médias requis sont correctement configurés.

Pour les projets à grande échelle, la priorité de conception réelle n'est donc pas d'attribuer des adresses IP statiques à chaque appareil, mais de construire un point d'extrémité central stable, un routage prévisible, des politiques de pare-feu correctes, une bande passante adéquate et une communication d'enregistrement et de média fiable à travers tous les réseaux participants.

FAQ

Peut-on utiliser un nom de domaine pour la plateforme GB28181 centrale ?

Cela dépend de si les équipements connectés prennent en charge la configuration de nom de domaine et gèrent la résolution DNS de manière fiable. Lorsque l'interopérabilité est incertaine, un point d'extrémité IP stable fournit généralement un modèle de déploiement plus simple.

Que se passe-t-il si la plateforme centrale est placée derrière un NAT de niveau opérateur ?

Une plateforme qui ne peut pas être atteinte directement depuis les réseaux distants peut nécessiter des arrangements réseau supplémentaires tels qu'une passerelle orientée vers le public, un routage dédié ou une autre méthode de connexion contrôlée. L'exigence importante est que les appareils participants puissent atteindre constamment le service d'enregistrement.

Le système central peut-il utiliser des adresses réseau redondantes ?

Un déploiement redondant est possible s'il est pris en charge par l'architecture du système, mais le comportement de basculement doit être planifié avec les règles d'enregistrement des points d'extrémité. Les appareils doivent savoir comment se reconnecter lorsque le point d'extrémité de service principal devient indisponible.

Le déploiement dans le cloud est-il adapté à une plateforme GB28181 ?

Un environnement cloud peut fournir l'accessibilité réseau requise si son adressage public, son routage, ses politiques de pare-feu et de ports multimédias sont configurés pour le système de surveillance. Les mêmes principes de connectivité s'appliquent que la plateforme fonctionne dans un centre de données local ou dans une infrastructure cloud.

L'utilisation d'un NVR réduit-elle le nombre d'enregistrements GB28181 ?

Cela peut être le cas. Lorsqu'un NVR expose plusieurs canaux de caméra via un seul appareil compatible GB28181, la plateforme centrale peut gérer ces canaux via le NVR plutôt que d'exiger que chaque caméra établisse un enregistrement indépendant à travers le réseau. Le comportement réel dépend de l'équipement et de l'architecture du projet.
