Les interrupteurs-sectionneurs de charge haute tension sont des appareils de commutation utilisés dans les réseaux de distribution d'énergie moyenne et haute tension pour établir, supporter et interrompre le courant de charge dans des conditions de service spécifiées. Ils sont couramment appliqués dans les cellules de boucle, les postes de distribution, les lignes aériennes, les systèmes industriels, les départs transformateurs, les réseaux câblés, les postes de sources renouvelables et les projets d'automatisation de la distribution des services publics.
Un interrupteur-sectionneur de charge n'est pas identique à un disjoncteur. Son rôle principal est la commutation de charge et l'isolement, tandis qu'un disjoncteur est conçu pour interrompre les courants de défaut. Dans de nombreux réseaux de distribution, les interrupteurs-sectionneurs de charge sont utilisés conjointement avec des fusibles, des relais de protection, des sectionneurs, des interrupteurs de terre, des verrouillages et des dispositifs de commande pour garantir un fonctionnement sûr et une distribution fiable de l'énergie.
Un interrupteur-sectionneur de charge haute tension permet une commutation contrôlée du courant de charge normal, mais il doit être sélectionné, exploité et entretenu conformément à sa capacité nominale et aux règles de sécurité du réseau électrique.
Définition de base d'un interrupteur-sectionneur de charge haute tension
Un interrupteur-sectionneur de charge haute tension est un appareil mécanique de commutation conçu pour ouvrir et fermer des circuits électriques pendant que le circuit transporte du courant de charge. Il permet aux opérateurs ou aux systèmes de contrôle d'alimenter, de mettre hors tension, de sectionner ou de transférer des parties d'un réseau de distribution dans des conditions normales de fonctionnement.
Dans les systèmes électriques réels, le terme « haute tension » peut être utilisé différemment selon les régions et les industries. De nombreux interrupteurs-sectionneurs de charge dans les applications de distribution se trouvent dans des classes de tension supérieures à 1 kV, en particulier dans les réseaux moyenne tension tels que les systèmes 6 kV, 10 kV, 11 kV, 12 kV, 24 kV, 33 kV et 35 kV. La classe de tension exacte, le niveau d'isolement, le courant nominal et le régime de commutation doivent correspondre à la conception du projet et aux normes applicables.
Fonction de commutation de charge
La fonction principale de l'appareil est de commuter le courant de charge. Cela signifie qu'il peut interrompre le courant circulant en service normal, tel que le courant de charge du transformateur, le courant de charge du départ, le courant de charge du câble ou le courant de charge de la ligne de distribution, dans les limites de sa capacité nominale.
Cette fonction est importante car l'ouverture d'un circuit haute tension sous charge crée un arc. Un interrupteur-sectionneur de charge comprend une structure de contrôle de l'arc afin que celui-ci puisse être maîtrisé et éteint en toute sécurité dans les conditions de commutation nominales.
Isolement et sectionnement
De nombreux interrupteurs-sectionneurs de charge sont utilisés pour isoler une section de départ, un transformateur, une branche de câble ou un segment de réseau en boucle après que le courant de charge a été interrompu. Dans les réseaux de distribution, le sectionnement aide à limiter la zone affectée lors d'une maintenance ou d'une restauration de défaut.
L'isolement doit être clairement visible ou indiqué de manière fiable selon la conception de l'appareillage. Pour les travaux de maintenance, l'isolement seul ne suffit pas ; la vérification d'absence de tension, la mise à la terre, les procédures de consignation et l'autorisation de travail sont également requises selon les règles du site.
Principe de fonctionnement
Le principe de fonctionnement d'un interrupteur-sectionneur de charge repose sur un déplacement rapide des contacts et l'extinction de l'arc. Lorsque l'interrupteur s'ouvre sous charge, les contacts mobiles et fixes se séparent. Un arc électrique se forme entre les contacts car le courant continue de circuler à travers un gaz ionisé ou un milieu d'arc pendant un court instant.
L'interrupteur doit alors étirer, refroidir, diviser, souffler ou éteindre l'arc afin que le courant s'arrête en toute sécurité. La méthode d'extinction de l'arc dépend de la conception de l'interrupteur. Les conceptions courantes peuvent utiliser l'air, le gaz, le vide, l'huile dans les équipements plus anciens, ou d'autres structures de contrôle de l'arc.
Ouverture des contacts et formation de l'arc
Lorsque l'interrupteur est fermé, le courant circule à travers le chemin conducteur principal. Pendant l'ouverture, les contacts se séparent rapidement. Parce que le circuit possède une inductance et de l'énergie électrique, le courant ne s'arrête pas instantanément. Cela produit un arc.
Si l'arc n'est pas contrôlé, il peut endommager les contacts, l'isolation et les équipements à proximité. Il peut également créer de graves risques pour la sécurité. Par conséquent, l'interrupteur-sectionneur de charge doit avoir une capacité d'interruption nominale adaptée au courant de charge attendu et au régime de fonctionnement.
Extinction de l'arc
L'extinction de l'arc est le processus d'arrêt de l'arc et de rétablissement de l'isolation entre les contacts ouverts. Différentes conceptions d'interrupteurs utilisent différentes méthodes. Les interrupteurs-sectionneurs à air peuvent utiliser des chambres de coupure, des cornes d'arc ou des chambres d'extinction. Les conceptions à isolation gazeuse peuvent utiliser l'écoulement de gaz et les propriétés d'isolation. Les interrupteurs à vide éteignent l'arc à l'intérieur d'une chambre à vide scellée.
Le but est le même : interrompre le courant de charge sans permettre à l'arc de continuer ou de se rallumer au-delà des limites de sécurité. L'interrupteur doit être testé et certifié pour la tension, le courant, la fréquence et le régime de commutation prévus.
Mécanisme à énergie emmagasinée
De nombreux interrupteurs-sectionneurs de charge utilisent un mécanisme à ressort ou à énergie emmagasinée. L'opérateur arme le mécanisme manuellement ou électriquement, et le mécanisme libère de l'énergie pour déplacer les contacts rapidement.
Un mouvement des contacts rapide et constant est important car un mouvement manuel lent peut augmenter la durée de l'arc et réduire la fiabilité de la commutation. Les mécanismes à énergie emmagasinée aident à rendre la vitesse de commutation moins dépendante du mouvement de la main de l'opérateur.
Positions ouvert, fermé et mis à la terre
Certaines conceptions d'appareillage offrent plusieurs positions telles que fermé, ouvert et mis à la terre. La position fermée connecte le circuit. La position ouverte sépare le circuit. La position mise à la terre connecte le côté circuit isolé à la terre via un interrupteur de terre.
L'indication de position doit être claire et fiable. Des verrouillages sont souvent utilisés pour empêcher les opérations dangereuses, comme la fermeture d'un interrupteur de terre sur un circuit sous tension ou la fermeture de l'interrupteur-sectionneur de charge alors que l'interrupteur de terre est enclenché.
Principaux composants structurels
Un interrupteur-sectionneur de charge haute tension est construit à partir de composants électriques, mécaniques, d'isolation et de commande. La structure exacte dépend du fait que l'interrupteur soit intérieur, extérieur, isolé à l'air, isolé au gaz, monté sur poteau, sous enveloppe métallique ou intégré dans une cellule de boucle.
Contacts principaux
Les contacts principaux transportent le courant de fonctionnement normal lorsque l'interrupteur est fermé. Ils doivent avoir une faible résistance, une capacité thermique adéquate et une résistance mécanique suffisante.
L'usure des contacts, l'oxydation, un mauvais alignement ou une surchauffe peuvent réduire la fiabilité. L'inspection et la maintenance régulières doivent suivre les instructions du fabricant et la politique de maintenance du site.
Système d'extinction de l'arc
Le système d'extinction de l'arc contrôle l'arc pendant l'ouverture. Il peut inclure des rails d'arc, des chambres de coupure, des chambres d'extinction, des chemins d'écoulement de gaz, des ampoules à vide ou des structures résistantes à l'arc.
Cette partie est essentielle pour une commutation de charge sûre. Si le système d'extinction de l'arc est endommagé ou contaminé, l'interrupteur peut ne pas être capable d'interrompre le courant de charge en toute sécurité.
Système d'isolation
Le système d'isolation sépare les parties actives des parties métalliques mises à la terre, des conducteurs entre phases et des surfaces accessibles. L'isolation peut comprendre la distance dans l'air, l'isolation solide, l'isolation gazeuse, la porcelaine, la résine époxy ou des matériaux composites.
Les performances de l'isolation peuvent être affectées par l'humidité, la poussière, la pollution, le vieillissement, les dommages mécaniques, les décharges partielles et une installation incorrecte. Les conditions environnementales doivent être prises en compte lors de la sélection et de la maintenance.
Mécanisme de commande
Le mécanisme de commande transforme l'action manuelle ou motorisée en mouvement des contacts. Il peut inclure des poignées, des arbres, des ressorts, des verrous, des tringleries, des moteurs, des contacts auxiliaires et des indicateurs de position mécaniques.
Le mécanisme doit fonctionner de manière fluide et constante. Toute raideur, bruit anormal, course incomplète ou inadéquation de position doit être examiné par un personnel qualifié avant de poursuivre l'opération.
Verrouillages et indication
Les verrouillages aident à prévenir les séquences de commutation dangereuses. Les indicateurs de position montrent si l'interrupteur est ouvert, fermé ou mis à la terre. Des contacts auxiliaires peuvent envoyer des signaux d'état aux systèmes de surveillance, plates-formes SCADA ou unités de télécommande.
Une indication fiable est essentielle car les opérateurs doivent connaître l'état réel de l'interrupteur avant d'effectuer des opérations de commutation, des tests, des mises à la terre ou des activités de maintenance.
Types d'interrupteurs-sectionneurs de charge
Les interrupteurs-sectionneurs de charge peuvent être classés par milieu d'isolation, environnement d'installation, méthode de commande et application. Chaque type présente différents avantages et limitations.
Interrupteur-sectionneur de charge isolé à l'air
Les interrupteurs-sectionneurs de charge isolés à l'air utilisent l'air comme milieu d'isolation principal. Ils sont souvent simples, visibles et plus faciles à inspecter. Ils peuvent être utilisés dans l'appareillage intérieur, les systèmes extérieurs sur poteaux ou les équipements de distribution selon la conception.
Les conceptions isolées à l'air nécessitent une distance de isolation adéquate et peuvent être plus affectées par la pollution, l'humidité, le sel, la poussière et l'exposition environnementale. Les conditions de maintenance et d'installation sont importantes pour la fiabilité à long terme.
Interrupteur-sectionneur de charge isolé au gaz
Les interrupteurs-sectionneurs de charge isolés au gaz se trouvent couramment dans les cellules de boucle compactes et l'appareillage sous enveloppe. Les composants de commutation sont placés à l'intérieur d'un réservoir scellé rempli de gaz isolant ou d'un milieu d'isolation alternatif selon la conception du produit.
Cette conception peut réduire les besoins d'espace et améliorer la protection contre les conditions environnementales extérieures. Cependant, elle nécessite une surveillance attentive de l'intégrité de l'enveloppe, de l'état du gaz le cas échéant, et des règles de maintenance spécifiques au fabricant.
Interrupteur-sectionneur de charge à vide
Les interrupteurs-sectionneurs de charge à vide utilisent des interrupteurs à vide pour éteindre l'arc. La technologie de commutation sous vide est largement utilisée en raison de ses performances d'interruption élevées et de son environnement d'arc confiné.
L'état de l'interrupteur à vide, la course mécanique, l'indication d'usure des contacts et la coordination de l'isolation doivent être vérifiés conformément à la procédure de maintenance du fabricant.
Interrupteur-sectionneur de charge combiné avec fusible
Certains ensembles d'interrupteurs-sectionneurs de charge sont combinés avec des fusibles haute tension. L'interrupteur gère la commutation de charge normale, tandis que le fusible assure la protection contre les courts-circuits pour des équipements tels que les transformateurs.
Cette combinaison est courante dans la protection des transformateurs de distribution. Le calibre correct du fusible, le mécanisme de percuteur, la logique de fonctionnement par phase et la coordination avec la protection amont sont importants pour une application sûre.
Comparaison : interrupteur-sectionneur de charge vs disjoncteur
Un interrupteur-sectionneur de charge et un disjoncteur contrôlent tous deux des circuits électriques, mais leurs fonctions sont différentes. Les confondre peut créer de graves problèmes de conception et de sécurité.
| Élément | Interrupteur-sectionneur de charge | Disjoncteur |
|---|---|---|
| Rôle principal | Commute le courant de charge normal et isole les circuits | Interrompt le courant normal et le courant de défaut |
| Interruption de défaut | Généralement non conçu pour interrompre seul un courant de court-circuit élevé | Conçu et certifié pour l'interruption des courants de défaut |
| Fonction de protection | Souvent utilisé avec des fusibles ou une protection amont | Fonctionne généralement avec des relais de protection ou des déclencheurs |
| Utilisation courante | Départs transformateurs, réseaux en boucle, sectionnement, commutation de charge | Protection des départs, protection des générateurs, arrivées principales, élimination des défauts |
| Coût et complexité | Souvent plus simple et plus économique pour les tâches de commutation appropriées | Plus complexe en raison des exigences d'interruption de défaut et de protection |
Pourquoi cette différence est importante
Un interrupteur-sectionneur de charge ne doit être utilisé que dans sa capacité de commutation nominale. Si un courant de défaut doit être interrompu, le système doit reposer sur un disjoncteur, un fusible ou un dispositif de protection correctement calibré.
Une application incorrecte peut exposer les équipements et le personnel à des risques graves d'arc, mécaniques, thermiques et électriques. La sélection des équipements doit toujours être revue par des ingénieurs électriciens qualifiés.
Coordination avec les dispositifs de protection
Dans de nombreux systèmes, l'interrupteur-sectionneur de charge fait partie d'un schéma de protection coordonné. Les disjoncteurs amont, les fusibles limiteurs de courant, les relais, les réenclencheurs et les réglages de protection peuvent travailler ensemble pour éliminer les défauts et isoler les sections affectées.
La coordination de la protection doit prendre en compte les niveaux de court-circuit, l'appel de courant du transformateur, le courant de charge, les courbes des fusibles, les réglages des relais, la sélectivité et la méthode de mise à la terre du système.

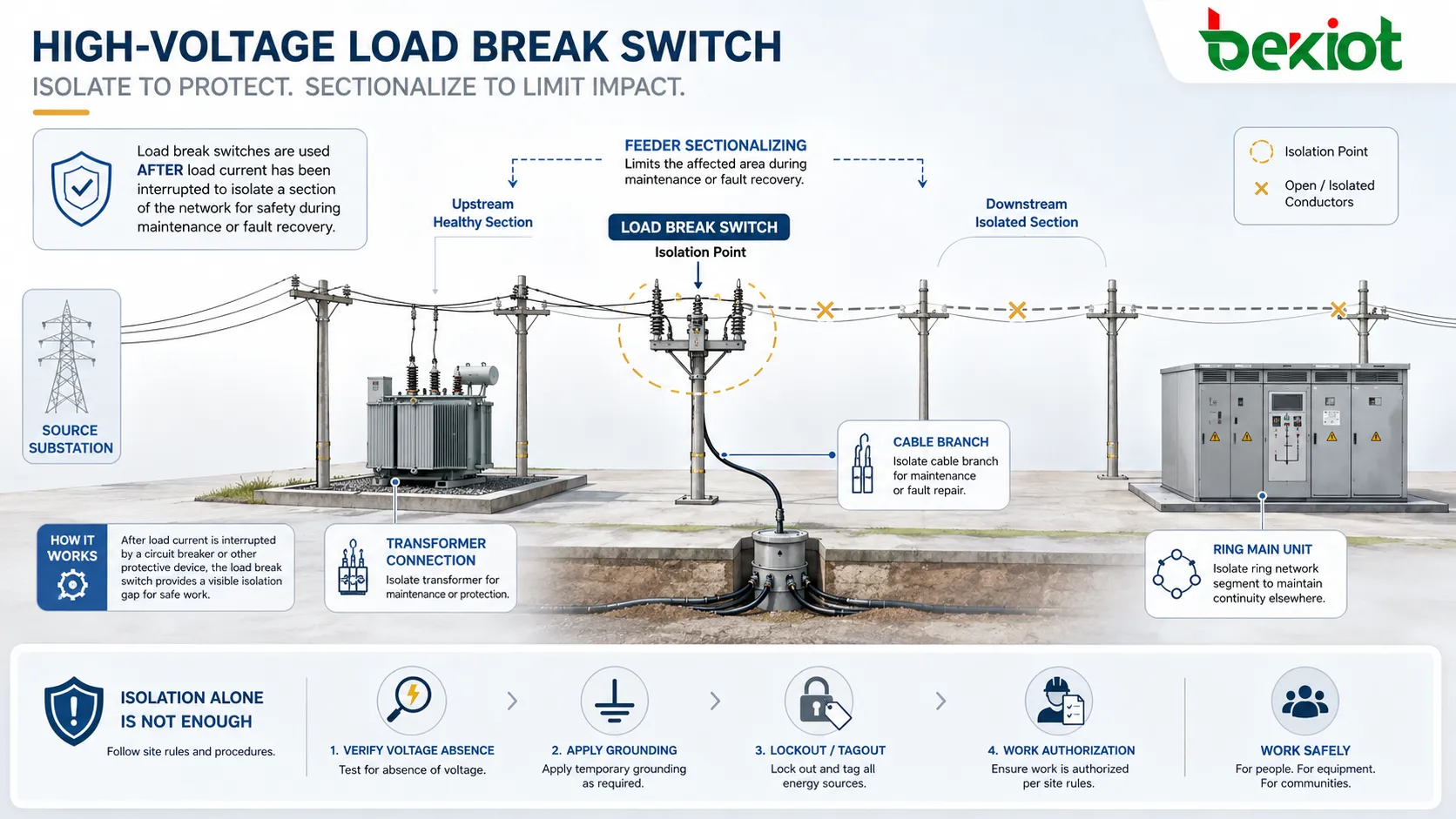

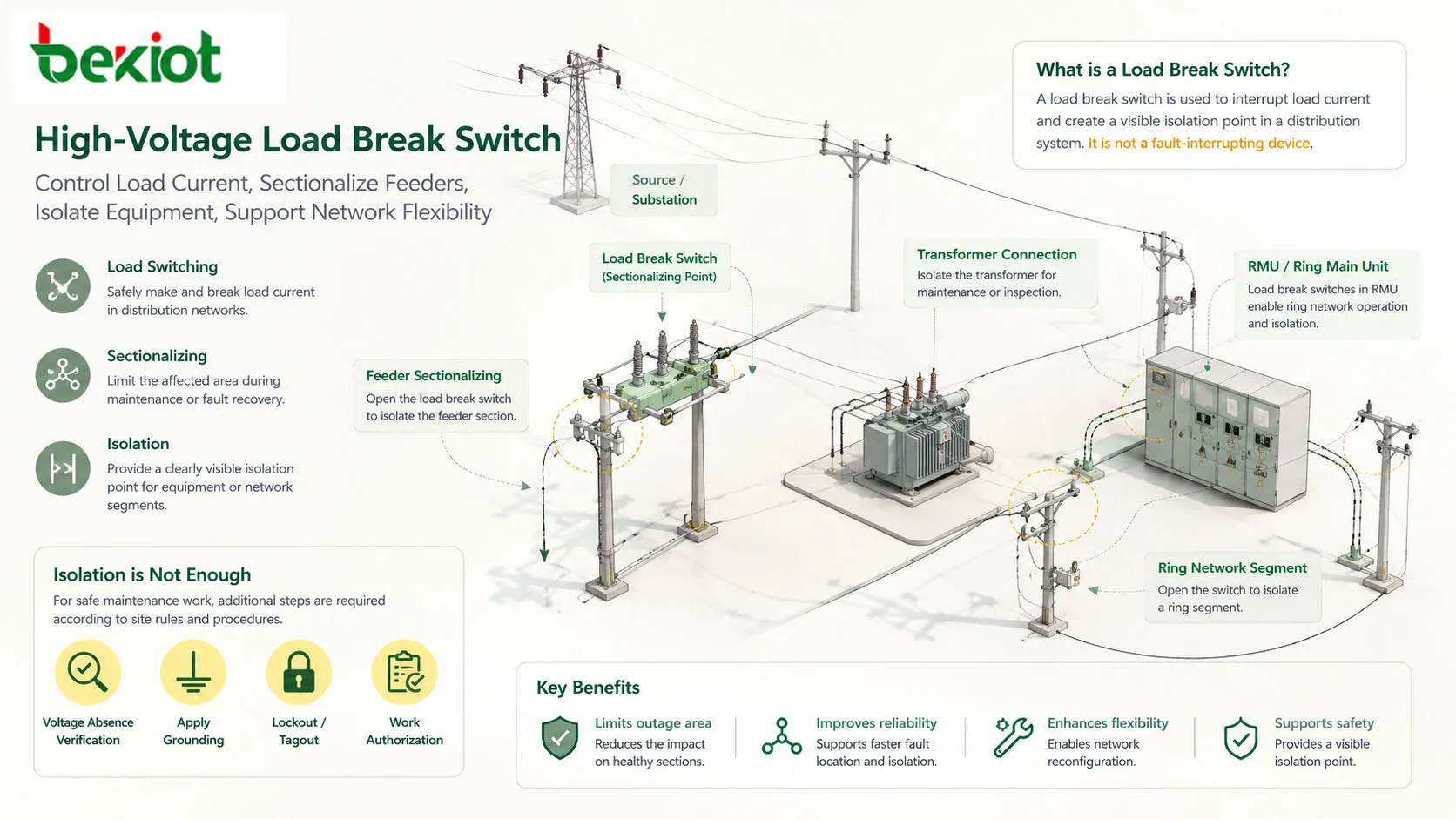

Applications dans la distribution d'énergie
Les interrupteurs-sectionneurs de charge haute tension sont largement utilisés car ils fournissent des fonctions pratiques de commutation et de sectionnement dans les réseaux de distribution. Leur valeur est particulièrement évidente là où les opérateurs ont besoin de contrôler le flux de charge et d'isoler des parties d'un réseau en toute sécurité.
Cellules de boucle
Les cellules de boucle utilisent souvent des interrupteurs-sectionneurs de charge pour contrôler les départs entrants et sortants dans les réseaux de distribution en boucle. Cela permet aux services publics et aux exploitants d'installations de sectionner les défauts, de transférer les chemins d'alimentation et de maintenir la continuité de service.
Dans les conceptions compactes de cellule de boucle, l'interrupteur-sectionneur de charge peut être intégré à des interrupteurs de terre, des fusibles, des compartiments de câbles, des indicateurs de tension, des verrouillages et des dispositifs de télésurveillance.
Départs transformateur de distribution
Les interrupteurs-sectionneurs de charge sont couramment utilisés sur les départs transformateur. Ils permettent de déconnecter le transformateur du réseau haute tension dans des conditions de charge normales. Lorsqu'ils sont combinés avec des fusibles, ils peuvent également fournir une protection contre les défauts du transformateur.
La sélection de l'interrupteur et du fusible doit correspondre au calibre du transformateur, au courant d'appel, au niveau de défaut attendu et aux exigences de coordination de la protection.
Lignes de distribution aériennes
Des interrupteurs-sectionneurs de charge extérieurs montés sur poteaux peuvent être utilisés pour le sectionnement des départs aériens, le contrôle des lignes secondaires et l'isolement pour maintenance. Ils aident les services publics à isoler de plus petites sections d'un réseau au lieu de déconnecter une plus grande zone.
L'équipement extérieur doit être sélectionné en fonction des conditions météorologiques, de la pollution, de l'exposition à la foudre, de la résistance mécanique, de la hauteur de manœuvre et des pratiques locales des services publics.
Systèmes industriels
Les installations industrielles utilisent des interrupteurs-sectionneurs de charge dans les postes, les départs de production, les zones de contrôle moteur, les salles de transformateurs et les armoires de distribution. Ils aident à gérer l'isolement des équipements, la commutation des départs et la planification de la maintenance.
Les environnements industriels peuvent présenter de la poussière, des vibrations, une atmosphère corrosive, des niveaux de défaut élevés, des besoins de commutation fréquents et des procédures de sécurité strictes. La sélection des équipements doit refléter ces conditions de site.
Projets d'énergies renouvelables et d'infrastructure
Les parcs solaires, les installations éoliennes, les systèmes de stockage d'énergie par batterie, les systèmes ferroviaires, les aéroports, les tunnels, les ports et les centres de données peuvent utiliser des interrupteurs-sectionneurs de charge dans les réseaux de collecte et de distribution moyenne tension.
Ces projets exigent souvent un appareillage compact, une télécommande, une surveillance d'état, une haute fiabilité et des procédures de maintenance claires.
Principes de sécurité avant toute opération
La commutation haute tension est dangereuse. Les principes de fonctionnement et les procédures de sécurité doivent être définis par un personnel électricien qualifié, des instructions d'exploitation approuvées, les manuels d'équipement, l'évaluation des risques du site et les réglementations locales. Le contenu suivant est un aperçu de la gestion de la sécurité, non un substitut à une autorisation formelle ou aux procédures de terrain.
Personnel qualifié uniquement
Les interrupteurs-sectionneurs de charge haute tension doivent être exploités, inspectés, testés et entretenus uniquement par un personnel formé et autorisé. Les travailleurs doivent comprendre le type d'équipement, le schéma unifilaire, la tension nominale, le régime de commutation, la logique de verrouillage, les conditions de défaut et les règles d'intervention d'urgence.
Le personnel non qualifié ne doit pas ouvrir les compartiments de l'appareillage, contourner les verrouillages, manœuvrer des dispositifs haute tension exposés ou tenter un dépannage. Les systèmes haute tension peuvent provoquer une électrocution mortelle, des blessures par arc électrique, des brûlures, une pression de souffle et une explosion de l'équipement.
Suivre les ordres de commutation approuvés
Les opérations de commutation doivent suivre les ordres de commutation ou les tickets de manœuvre approuvés. Ces documents définissent l'opération prévue, l'identification de l'équipement, la séquence, l'autorisation, la méthode de communication et les étapes de confirmation.
Les ordres de commutation aident à prévenir les manœuvres sur le mauvais départ, l'isolement du mauvais départ, l'alimentation inverse non planifiée et la mise sous tension dangereuse. Dans les systèmes complexes, les hypothèses verbales ne doivent jamais remplacer les procédures écrites vérifiées.
Confirmer l'identification de l'équipement
Avant toute opération, le nom de l'équipement, le numéro de départ, l'étiquette du tableau, la position de l'interrupteur, le schéma électrique et l'objectif de la manœuvre doivent être confirmés. De nombreux accidents se produisent parce que le mauvais dispositif est actionné.
Les étiquettes claires, les schémas de répétition, les indications SCADA, les marquages des tableaux et les dessins de site doivent être cohérents. Si l'identification n'est pas claire, l'opération doit s'arrêter jusqu'à ce que le problème soit résolu par le personnel autorisé.
Utiliser un équipement de protection individuelle approprié
L'équipement de protection individuelle doit correspondre à l'évaluation des risques d'arc électrique et de choc électrique. Selon le site et la tâche, cela peut inclure des vêtements adaptés à l'arc, une protection du visage, des gants isolants, un casque de sécurité, des chaussures de sécurité, une protection auditive et des outils isolés.
L'EPI est la dernière ligne de défense, pas la première. La conception sécurisée du système, la mise hors tension, les verrouillages, la télécommande, les barrières et les procédures correctes doivent réduire l'exposition autant que possible.
Cadre général des procédures de sécurité
Les procédures de sécurité pour l'opération d'un interrupteur-sectionneur de charge doivent être développées à partir du manuel d'équipement réel et du programme de sécurité électrique du site. Un cadre général comprend la planification, l'autorisation, l'isolement, la vérification, la mise à la terre, l'exploitation, la surveillance et la documentation.
Planification et évaluation des risques
Avant la commutation, l'équipe doit comprendre pourquoi l'opération est nécessaire, quel équipement sera affecté, si le courant de charge est dans la limite de l'interrupteur, si l'équipement en aval peut provoquer une alimentation inverse et quels sont les dangers présents.
L'évaluation des risques doit prendre en compte l'énergie d'arc, la limite de choc, la mise à la terre du système, l'énergie stockée, l'état de la télécommande, les conditions météorologiques pour les opérations extérieures, les restrictions d'accès et l'impact possible sur les utilisateurs ou la production.
Autorisation et communication
La commutation haute tension doit être autorisée par le personnel responsable. La communication entre les répartiteurs, les opérateurs, les équipes de maintenance et les services concernés doit être claire et enregistrée si nécessaire.
Dans les opérations multipersonnes, les rôles doivent être définis. Une personne peut émettre l'ordre de commutation, une autre peut manœuvrer, et une autre peut vérifier l'état selon la pratique du site.
Isolement et consignation
Lorsque l'équipement doit être travaillé, l'isolement doit éliminer toutes les sources possibles d'énergie dangereuse. La consignation et l'étiquetage doivent être appliqués conformément à la procédure de contrôle de l'énergie approuvée.
L'isolement doit tenir compte de l'alimentation normale, de l'alimentation alternative, des sources d'alimentation inverse, des sources génératrices, des batteries de condensateurs, des transformateurs, des circuits auxiliaires, de l'alimentation de commande et de l'énergie électrique stockée.
Tester l'absence de tension
Avant de mettre à la terre ou de toucher un équipement censé être hors tension, le personnel qualifié doit vérifier l'absence de tension à l'aide d'un équipement et d'une procédure de test approuvés.
Les tests de tension doivent être effectués avec soin car des tests incorrects peuvent créer une fausse confiance. L'état du testeur, son calibre, sa méthode et son point d'accès doivent correspondre à l'équipement et à la classe de tension.
Appliquer la mise à la terre lorsque requis
La mise à la terre est utilisée pour protéger les travailleurs contre une mise sous tension inattendue, une tension induite, une charge stockée ou une alimentation inverse. Certains appareillages comprennent des interrupteurs de terre intégrés, tandis que d'autres systèmes peuvent nécessiter un équipement de mise à la terre portable.
Les procédures de mise à la terre doivent suivre les règles du site. Le point de mise à la terre, la séquence, le calibre de l'équipement et la méthode de vérification doivent être définis par le personnel qualifié en sécurité électrique.
Enregistrer l'opération
Les opérations de commutation doivent être enregistrées. L'enregistrement peut inclure la date, l'heure, l'opérateur, l'ID de l'équipement, le numéro d'ordre de commutation, la position initiale, la position finale, les anomalies, les alarmes et les résultats de confirmation.
De bons enregistrements soutiennent la traçabilité, l'enquête sur les incidents, la planification de la maintenance et la révision future des commutations.
Dangers courants et mesures de contrôle des risques
L'opération d'un interrupteur-sectionneur de charge haute tension peut impliquer plusieurs dangers. Comprendre ces dangers aide les équipes à concevoir des procédures plus sûres et à sélectionner des équipements adaptés.
Arc électrique et souffle d'arc
L'arc électrique peut libérer une chaleur intense, de la lumière, du son et de la pression. Le souffle d'arc peut créer une force mécanique et des débris volants. Ces dangers peuvent survenir lors d'une défaillance d'équipement, d'une mauvaise manipulation, d'une rupture d'isolation ou d'une commutation de défaut.
Le contrôle des risques peut inclure un appareillage résistant à l'arc, la télécommande, une maintenance appropriée, des verrouillages, des barrières, une étude d'arc, des EPI et des procédures de commutation strictes.
Choc électrique
Un choc électrique peut se produire lorsqu'une personne touche des parties actives ou pénètre dans une distance d'approche dangereuse. La haute tension peut également provoquer un contournement dans l'air si la distance d'isolement est insuffisante.
La prévention des chocs nécessite des barrières, une isolation, un accès restreint, une vérification de tension, des outils appropriés, des limites d'approche sécuritaires, une mise à la terre et un personnel formé.
Alimentation inverse et énergie stockée
L'alimentation inverse peut provenir de générateurs, transformateurs, condensateurs, départs parallèles, systèmes d'énergie renouvelable, systèmes d'alimentation sans interruption ou équipements connectés. L'énergie stockée peut subsister après l'ouverture du circuit principal.
Les procédures doivent identifier toutes les sources d'énergie possibles avant le début des travaux. Supposer qu'un seul interrupteur ouvert rend l'équipement sûr peut être dangereux.
Défaillance mécanique
Les mécanismes de l'interrupteur peuvent tomber en panne en raison de l'usure, de la corrosion, du manque de lubrification, d'un mauvais alignement, de ressorts cassés, de tringleries endommagées ou d'une mauvaise maintenance. Une défaillance mécanique peut empêcher une ouverture complète, une fermeture complète ou une indication de position correcte.
Une force de manœuvre anormale, un mouvement incomplet, un bruit inhabituel ou une indication incohérente doivent être traités comme un signe d'avertissement. L'équipement doit être inspecté par un personnel qualifié avant toute nouvelle utilisation.
Considérations d'inspection et de maintenance
La maintenance maintient la fiabilité et la sécurité des interrupteurs-sectionneurs de charge. Le calendrier de maintenance doit suivre les instructions du fabricant, les conditions du site, la fréquence de commutation, l'exposition environnementale et les normes de l'installation ou du service public.
Inspection visuelle
L'inspection visuelle peut inclure la vérification de l'état de l'enveloppe, des étiquettes, de la corrosion, de la contamination, de l'humidité, des dommages, des pièces desserrées, des indicateurs de position, des poignées de commande, de l'état de l'interrupteur de terre et de l'état du compartiment des câbles.
Pour les équipements extérieurs, l'inspection doit également prendre en compte les joints d'étanchéité, les isolateurs, les dégâts d'oiseaux, la végétation, les dégâts de foudre et les dépôts de pollution.
Contrôle du fonctionnement mécanique
Les contrôles mécaniques confirment que le mécanisme de commande se déplace correctement et que les indicateurs correspondent à la position réelle de l'interrupteur. Le mécanisme ne doit pas se bloquer, gripper ou nécessiter une force anormale.
Seul le personnel autorisé doit effectuer les contrôles de fonctionnement. Certains tests peuvent nécessiter une mise hors tension ou des procédures spéciales selon le type d'équipement.
État des contacts et du dispositif de coupure
L'usure des contacts et l'état du dispositif de coupure affectent les performances de commutation. Selon la conception, la maintenance peut inclure la vérification de la résistance de contact, des indicateurs d'usure, de l'état de l'interrupteur à vide ou de l'état de l'enveloppe isolée au gaz.
Ces contrôles doivent être effectués avec des instruments de test appropriés et des méthodes approuvées par le fabricant. Des tests incorrects peuvent endommager l'équipement ou créer des conditions dangereuses.
Essais d'isolation
L'état de l'isolation est important pour les équipements haute tension. Les essais peuvent inclure la résistance d'isolement, la tenue à la fréquence industrielle, l'évaluation des décharges partielles ou d'autres méthodes selon le programme de maintenance.
La tension d'essai, la méthode de connexion, le processus de décharge et les limites de sécurité doivent être contrôlés par un personnel qualifié en essais électriques.
Facteurs de sélection pour les projets d'ingénierie
Choisir un interrupteur-sectionneur de charge haute tension nécessite une évaluation technique. L'appareil doit correspondre aux caractéristiques électriques nominales, aux conditions environnementales, au régime de service, à la méthode d'installation, à la coordination de la protection et aux exigences de sécurité.
| Facteur de sélection | Pourquoi c'est important | Ce qu'il faut vérifier |
|---|---|---|
| Tension nominale | Doit correspondre à la tension du système et au niveau d'isolation | Tension nominale, tension de tenue, niveau de choc |
| Courant nominal | Doit supporter la charge attendue sans surchauffe | Courant continu, échauffement, calibre des jeux de barres |
| Capacité de coupure | Doit interrompre le courant de charge nominal en toute sécurité | Courant de charge, courant de charge des câbles, régime de commutation des transformateurs |
| Tenue de courte durée | Doit tolérer le courant de défaut jusqu'à ce que la protection agisse | Courant de courte durée, courant de crée, coordination de la protection |
| Environnement d'installation | Détermine l'enveloppe, l'isolation et les besoins de maintenance | Intérieur, extérieur, niveau de pollution, humidité, altitude, température |
| Méthode de commande | Affecte la sécurité et l'automatisation | Manuelle, motorisée, télécommande, interface SCADA, verrouillages |
Caractéristiques électriques nominales
L'interrupteur doit être calibré pour la tension du système, le courant de charge, la fréquence, le niveau d'isolation et le régime de commutation. Il ne doit pas être sélectionné uniquement par sa tension nominale.
Les ingénieurs doivent examiner l'application réelle, y compris la mise sous tension du transformateur, la charge de la ligne, la charge du câble, la commutation en boucle et les conditions de service attendues.
Adaptation environnementale
Les environnements intérieur et extérieur ont des exigences différentes. Les équipements extérieurs peuvent nécessiter des enveloppes étanches, des matériaux résistants aux UV, une protection contre la corrosion, une isolation résistante à la pollution et une robustesse mécanique.
Les sites industriels peuvent nécessiter une protection supplémentaire contre la poussière, les produits chimiques, les vibrations, la chaleur, l'humidité ou les atmosphères explosives le cas échéant.
Automatisation et surveillance
Les systèmes de distribution modernes peuvent nécessiter une commande motorisée, une indication d'état à distance, des contacts auxiliaires, des indicateurs de défaut, des capteurs de tension, des capteurs de courant et une intégration SCADA.
La télécommande peut améliorer la sécurité en réduisant l'exposition directe, mais la logique de commande, la cybersécurité, les verrouillages et la fiabilité des communications doivent être correctement conçus.
Erreurs courantes à éviter
Une erreur courante consiste à utiliser un interrupteur-sectionneur de charge comme s'il était un disjoncteur. On ne doit pas s'attendre à ce qu'un interrupteur-sectionneur de charge interrompe un courant de défaut élevé à moins qu'il ne fasse partie d'un ensemble interrupteur-fusible ou d'une protection correctement calibré.
Une autre erreur est d'ignorer l'état des verrouillages. Les verrouillages sont des caractéristiques de sécurité, non des contraintes. Les contourner peut créer des conditions dangereuses telles que la fermeture sur la terre ou la mise à la terre d'un circuit sous tension.
Une troisième erreur est de se fier uniquement à l'indication du tableau sans vérification lors de la préparation de la maintenance. L'indication de position est importante, mais la sécurité de la maintenance nécessite également un isolement, des tests, une mise à la terre et une autorisation appropriés.
Une quatrième erreur est de négliger la maintenance environnementale. La poussière, l'humidité, la corrosion et la pollution peuvent réduire les performances de l'isolation et la fiabilité mécanique avec le temps.
FAQ
Un interrupteur-sectionneur de charge peut-il interrompre un courant de court-circuit ?
Un interrupteur-sectionneur de charge standard est généralement destiné à la commutation du courant de charge nominal, pas à l'interruption de courant de court-circuit élevé. L'interruption d'un courant de défaut nécessite généralement un disjoncteur, un fusible ou une combinaison interrupteur-fusible correctement calibré pour cette tâche.
Pourquoi utilise-t-on un interrupteur de terre avec un appareillage à interrupteur-sectionneur de charge ?
Un interrupteur de terre fournit une connexion contrôlée à la terre pour une section de circuit isolée. Il aide à protéger les travailleurs contre les tensions induites, les charges stockées ou les mises sous tension inattendues lorsqu'il est appliqué conformément aux procédures de sécurité approuvées.
Que vérifier si l'indicateur de position de l'interrupteur semble incohérent ?
L'opération doit s'arrêter et la condition doit être examinée par un personnel qualifié. Les causes possibles incluent une défaillance de la tringlerie, une course incomplète, une inadéquation des contacts auxiliaires, une usure mécanique ou un endommagement de l'indicateur.
Les interrupteurs-sectionneurs de charge haute tension peuvent-ils être commandés à distance ?
Oui, de nombreuses unités modernes prennent en charge la commande motorisée et à distance. La télécommande doit inclure un retour d'état fiable, des verrouillages, une sécurité des communications, une commande locale d'urgence et une autorisation de fonctionnement claire.
Comment l'environnement affecte-t-il la durée de vie d'un interrupteur-sectionneur de charge ?
L'humidité, la poussière, le sel, la pollution industrielle, les températures extrêmes, les vibrations et la corrosion peuvent affecter l'isolation, les contacts, les mécanismes, les joints et les enveloppes. Les intervalles de maintenance doivent refléter les conditions réelles du site.
Quels documents doivent être disponibles avant les travaux de maintenance ?
Les documents importants comprennent les schémas unifilaires, les ordres de commutation, la procédure de consignation/déconsignation, le manuel de l'équipement, les enregistrements des essais, les réglages de protection, les informations sur l'arc électrique le cas échéant, la procédure de mise à la terre et l'historique de maintenance.
