L’inspection souterraine est une tâche fréquente et essentielle dans les opérations des mines de charbon. De nombreuses mines déploient déjà un grand nombre de caméras HD 4K pour couvrir les tailles, les voies de transport, les salles électromécaniques, les convoyeurs à bande, les postes de transformation, les stations de pompage, les zones de chargement et d’autres zones critiques pour la sécurité. Ces caméras aident les opérateurs de salle de contrôle à observer davantage de zones souterraines sans envoyer de personnel à chaque point d’inspection.
Cependant, disposer de caméras ne signifie pas automatiquement que le travail d’inspection devient efficace. Dans de nombreuses mines, le vrai problème n’est pas un manque de vidéo, mais la séparation entre la surveillance vidéo et la communication de répartition. Lorsque ces deux systèmes fonctionnent indépendamment, les opérateurs doivent changer d’interface, rechercher dans les listes de caméras, vérifier les emplacements, puis retourner à la plateforme de répartition pour continuer la communication. Cela augmente le travail répétitif et ralentit la réponse en cas de situation anormale.
Pourquoi les flux de travail d’inspection traditionnels restent inefficaces
Dans un environnement de surveillance de mine de charbon classique, le système de gestion vidéo fonctionne généralement séparément du système de commandement et de répartition. La plateforme vidéo est responsable de l’aperçu en direct, de la lecture, de la gestion des caméras et de la surveillance, tandis que la plateforme de répartition gère la communication vocale, la coordination des ordres, les appels de groupe, la notification d’urgence et l’attribution des tâches.
Cette séparation crée un problème pratique de flux de travail. Lorsqu’un répartiteur reçoit un rapport anormal d’une zone souterraine, l’opérateur peut avoir besoin d’identifier l’emplacement, d’ouvrir la plateforme vidéo, de parcourir l’arborescence des caméras, de trouver le bon point, de confirmer l’image en direct, puis de revenir au système de répartition pour poursuivre la communication. Le processus peut sembler simple, mais répété plusieurs fois par jour, il réduit l’efficacité de l’inspection et augmente la fatigue de l’opérateur.
Pendant le traitement d’urgence, le retard devient plus grave. Si l’opérateur ne peut pas ouvrir rapidement le bon flux de caméra, le centre de commandement peut perdre des informations visuelles précieuses au moment où elles sont le plus nécessaires. Pour les mines qui disposent déjà d’une large couverture de caméras 4K, la prochaine amélioration doit se concentrer sur la facilité d’appel, de partage et d’utilisation des ressources vidéo au sein du flux de travail de répartition.
L’exigence fondamentale : un accès visuel direct depuis la répartition
L’exigence clé des utilisateurs de mines de charbon est simple : les répartiteurs veulent voir les images des caméras souterraines directement depuis la plateforme de répartition. Ils ne veulent pas passer d’un système à l’autre, rechercher manuellement des points vidéo, ni dépendre d’un opérateur de surveillance distinct pour chaque confirmation visuelle.
Un modèle plus efficace consiste à faire en sorte que chaque point de caméra se comporte comme une ressource de terrain appelable. Comme pour passer un appel à un travailleur souterrain, une équipe, un terminal ou un poste de répartition, l’opérateur peut sélectionner un point vidéo depuis la console de répartition et ouvrir l’image en direct immédiatement.
Dans ce modèle, la vidéo n’est plus seulement une ressource de surveillance passive. Elle fait partie du processus de répartition. L’opérateur peut communiquer, vérifier, commander et coordonner plus rapidement autour d’un même incident car l’information visuelle est disponible au même point d’entrée opérationnel.
Utilisation d’une passerelle vidéo comme couche d’intégration
Un moyen pratique de réaliser cette intégration est de déployer une passerelle vidéo entre le système de caméras souterraines existant et la plateforme de commandement et de répartition. La passerelle n’oblige pas la mine à remplacer les caméras existantes ni à reconstruire toute la plateforme de surveillance vidéo. Elle agit plutôt comme un pont reliant les ressources vidéo existantes à l’environnement de répartition.

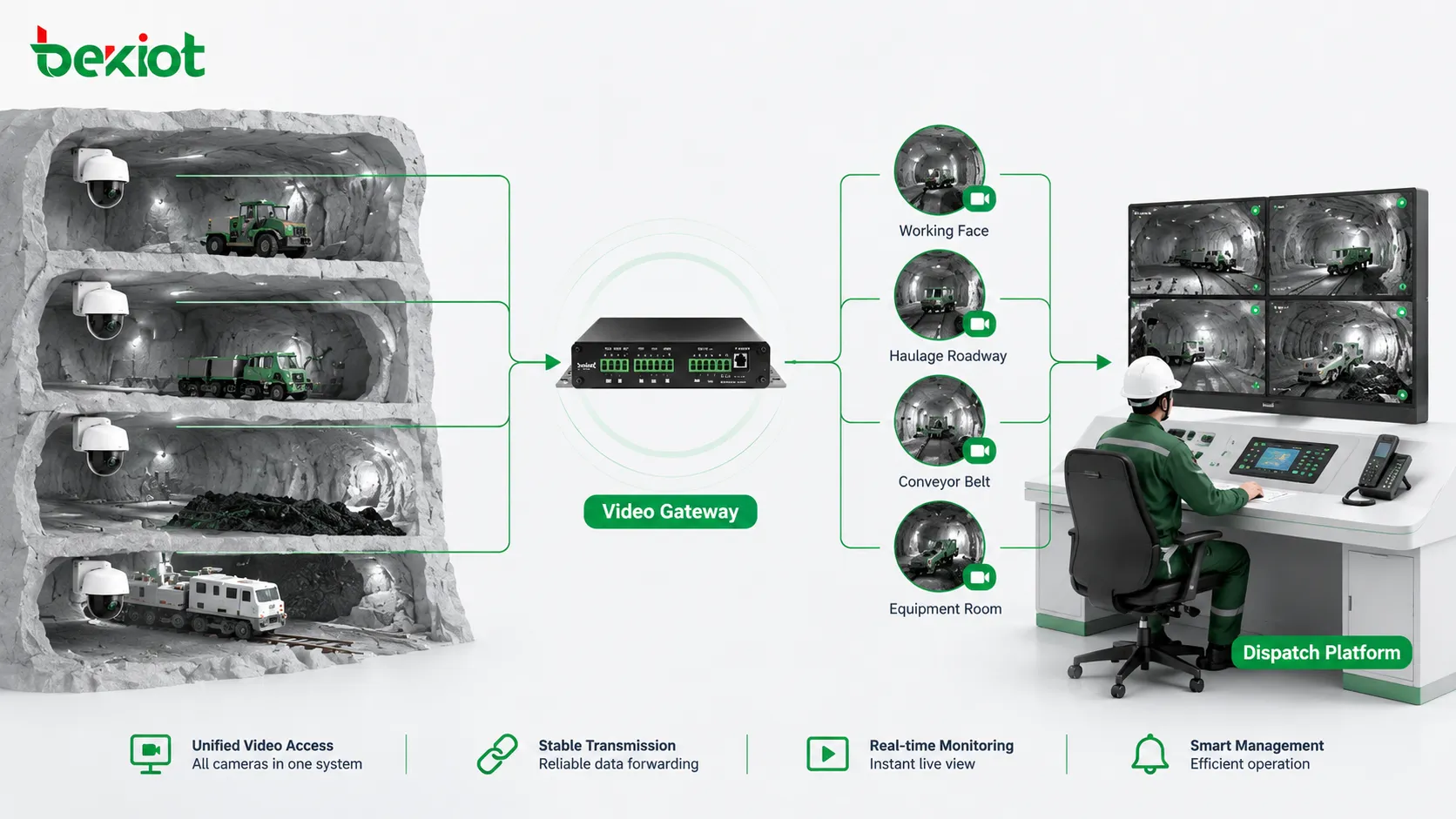

L’architecture de base est simple. Les caméras souterraines sont connectées à la passerelle vidéo. La passerelle communique avec la plateforme de répartition. Chaque canal de caméra est mappé en un point vidéo pouvant être sélectionné ou appelé depuis la console de répartition. Après intégration, le répartiteur peut ouvrir l’image vidéo en temps réel correspondante directement depuis le poste de travail de répartition.
Cette conception est particulièrement utile pour les mines qui ont déjà déployé de nombreuses caméras mais dépendent encore de systèmes vidéo et de communication séparés. La couche d’intégration aide à protéger les investissements antérieurs tout en améliorant l’efficacité opérationnelle quotidienne.
Comment fonctionne le flux de travail intégré
Une fois l’intégration du système terminée, les caméras souterraines continuent de capturer des images en temps réel des tailles, voies de transport, salles d’équipement, zones de chargement et déchargement, couloirs de convoyeurs à bande et autres zones critiques. Tous les flux vidéo sont collectés uniformément par la passerelle vidéo, puis poussés vers la plateforme de répartition via une méthode d’accès standardisée.

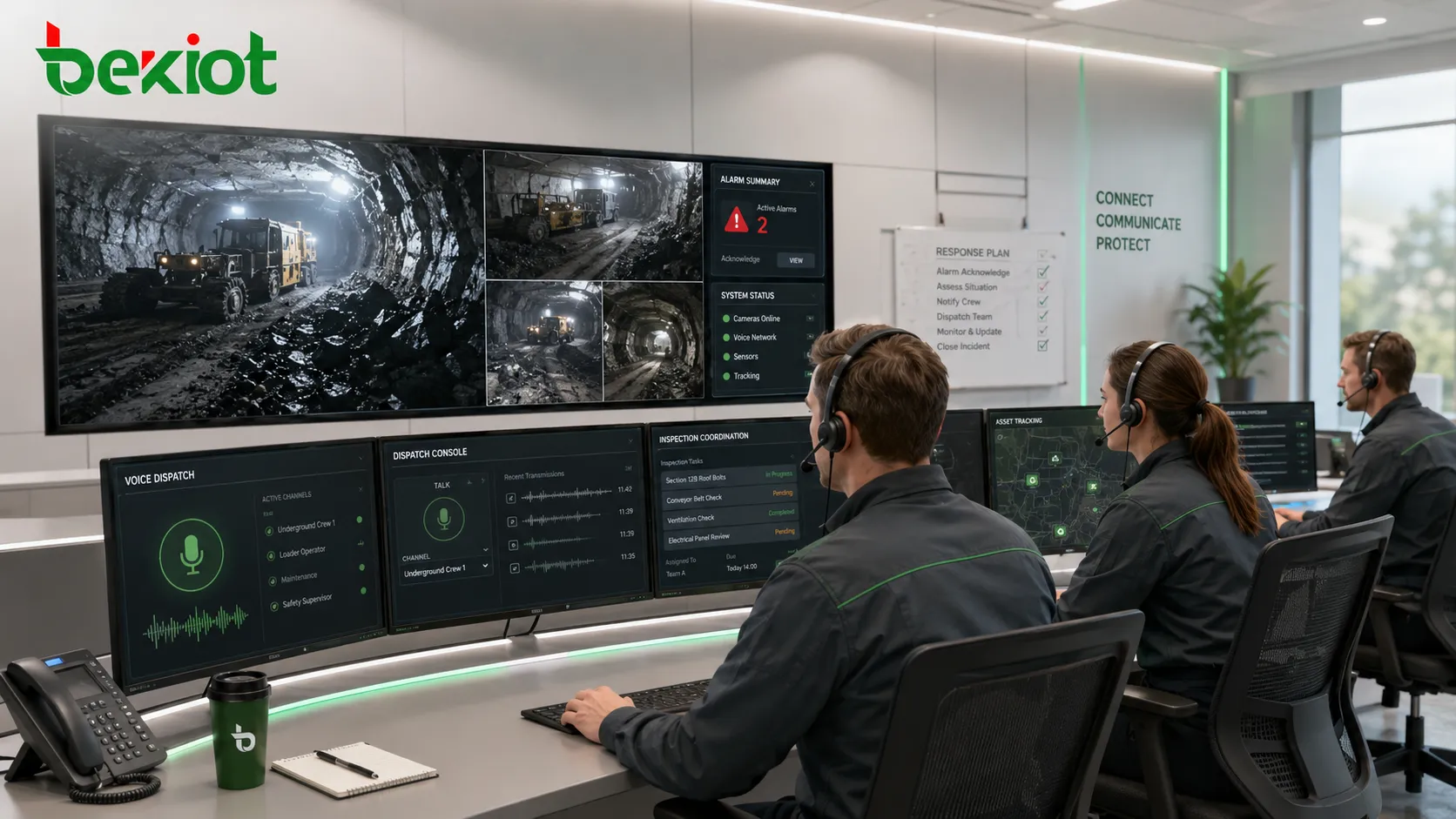

Lorsque les répartiteurs effectuent une inspection à point fixe, ils peuvent sélectionner directement le point vidéo cible depuis la console de répartition. Le système ouvre automatiquement l’image de surveillance en direct sans que l’opérateur ait besoin de passer à un système de gestion vidéo indépendant. Cela raccourcit considérablement le chemin opérationnel entre la demande d’inspection et la confirmation visuelle de la scène réelle.
Au niveau applicatif, l’inspection de routine peut améliorer significativement l’efficacité globale du travail. Le traitement des conditions anormales peut accélérer la réponse d’urgence. Dans les scénarios de commandement et de répartition coordonnés, les opérateurs peuvent combiner l’interphone vocal, la vidéo en temps réel, les informations de localisation, les données d’alarme et les instructions de travail pour former un flux de travail de réponse continu et complet.
Valeur opérationnelle pour les centres de commandement des mines de charbon
La valeur la plus directe est une entrée opérationnelle unifiée. Au lieu d’utiliser un système pour la communication et un autre pour la vidéo, les répartiteurs peuvent accomplir plus de travail depuis la plateforme de répartition. Cela réduit les changements d’interface, diminue la complexité de la formation et rend le système plus facile à utiliser en situation de forte pression.
La deuxième valeur est une récupération vidéo plus rapide. L’accès aux caméras devient similaire à l’appel d’un terminal ou d’un poste de répartition. Les opérateurs n’ont plus besoin de parcourir de longues arborescences de caméras ni de confirmer les noms des points à plusieurs reprises. Pour les tâches d’inspection à haute fréquence, cela permet de gagner du temps chaque jour et de réduire la fatigue opérationnelle.
La troisième valeur est la réponse synchronisée. Lorsque la vidéo et la répartition sont liées, le centre de commandement peut visualiser l’image de terrain tout en communiquant avec le personnel souterrain ou les équipes concernées. Cela permet un jugement plus rapide, des instructions plus claires et une meilleure coordination entre la salle de contrôle et le site souterrain.
La quatrième valeur est la compatibilité système. Une conception basée sur une passerelle vidéo peut souvent réutiliser les caméras et plateformes vidéo existantes, aidant la mine à mettre à niveau son flux de travail sans projet de remplacement complet. Ceci est important pour les entreprises minières qui ont besoin d’une modernisation pratique plutôt que d’une reconstruction perturbatrice.
Scénarios d’application typiques
Lors de l’inspection de la taille, les répartiteurs peuvent rapidement ouvrir le flux de la caméra pour les zones de production et vérifier si les opérations, les mouvements d’équipement ou les conditions du site correspondent à la situation signalée. Cela aide à réduire les confirmations manuelles inutiles et favorise une observation à distance plus sûre.
Lors de la surveillance des voies de transport, la salle de contrôle peut appeler des points vidéo autour des convoyeurs à bande, des zones de transport sur voie, des intersections de véhicules et des emplacements de transfert de matériaux. Lorsqu’un bruit anormal, un blocage, une alarme ou un rapport manuel apparaît, les opérateurs peuvent immédiatement vérifier l’image correspondante.
Lors de l’inspection des salles d’équipement, les caméras autour des postes de transformation, des salles de pompage, des installations liées à la ventilation et des équipements électromécaniques clés sont accessibles depuis la plateforme de répartition. Cela aide les équipes de maintenance et de commandement à vérifier l’état du terrain avant d’organiser le personnel.
Lors de la réponse d’urgence, l’accès vidéo devient encore plus précieux. Lorsqu’une alarme, un rapport de panne, un incident de sécurité ou une demande de communication se produit, le répartiteur peut ouvrir le point vidéo le plus proche et coordonner la communication vocale en même temps. Cela améliore la connaissance de la situation et favorise une prise de décision plus rapide.
Considérations de conception technique
Avant le déploiement, l’équipe du projet doit confirmer la quantité de caméras existantes, leur distribution, le format de flux, l’architecture de la plateforme vidéo, la bande passante réseau, l’interface de la plateforme de répartition et le flux de travail opérationnel réel. L’objectif n’est pas seulement de connecter les dispositifs, mais de rendre l’accès aux caméras utile pour les répartiteurs.
Le nommage des caméras et le mappage des points sont également importants. Si la console de répartition affiche des noms de caméras peu clairs, les opérateurs peuvent encore avoir du mal à trouver le bon flux. Une bonne conception doit organiser les points vidéo selon la zone minière, la voie, le type d’équipement, l’itinéraire d’inspection ou la priorité d’urgence.
La planification du réseau doit prendre en compte la qualité vidéo, la quantité de flux, la latence et la fiabilité. Les caméras 4K fournissent un fort niveau de détail d’image, mais tous les scénarios de répartition ne nécessitent pas une vidéo en pleine résolution à tout moment. Le système peut utiliser une sélection pratique des flux, une planification de la bande passante et un contrôle d’accès pour équilibrer la qualité d’image et la stabilité opérationnelle.
Le contrôle de la sécurité et des permissions doit également être inclus. Différents rôles de répartition peuvent avoir besoin de droits d’accès différents aux points vidéo souterrains. Les zones importantes doivent prendre en charge un accès contrôlé, une journalisation des opérations et des politiques de gestion alignées sur les exigences de sécurité des mines.
De la surveillance passive à la ressource de répartition active
Le principal changement apporté par l’intégration de la vidéo et de la répartition est le passage de la surveillance passive à l’utilisation opérationnelle active. Dans un modèle traditionnel, les caméras sont principalement utilisées pour l’observation. Dans un modèle intégré, les caméras deviennent des ressources de répartition pouvant être appelées, visualisées, partagées et coordonnées pendant l’inspection et le traitement des incidents.
C’est pourquoi une couche de passerelle vidéo est précieuse. Elle donne aux caméras existantes un nouveau rôle au sein du flux de travail de commandement. Le système ne se contente pas d’afficher la vidéo ; il fait de la vidéo une partie de l’inspection, de la communication, du commandement et de la réponse.
Pour les projets qui nécessitent la répartition vocale, l’accès vidéo, le lien d’alarme et la communication d’urgence dans un seul flux de travail, Becke Telcom peut être considéré comme une référence de solution légère, en particulier lorsqu’une mine ou un site industriel a besoin de connecter des terminaux de terrain, des consoles de répartition, des ressources vidéo et des systèmes de communication d’urgence dans une architecture unifiée.
Une voie de mise à niveau plus pratique pour la digitalisation des mines
De nombreuses mines de charbon ont déjà achevé le déploiement des caméras, la construction du réseau et l’implémentation d’une plateforme de surveillance de base. La prochaine étape de l’amélioration numérique doit se concentrer sur l’intégration des flux de travail. Si les opérateurs doivent encore changer de système et rechercher manuellement, la valeur du système vidéo n’est pas pleinement libérée.
En intégrant les caméras souterraines à la plateforme de répartition via une passerelle vidéo, les mines peuvent améliorer l’efficacité de l’inspection sans remplacer toute l’infrastructure vidéo. Le centre de commandement gagne un accès visuel plus rapide, les répartiteurs réduisent les opérations répétitives et le traitement des urgences devient plus direct.
La clé pour améliorer l’inspection des mines de charbon n’est pas seulement d’installer plus de caméras. C’est de rendre les ressources de caméras existantes plus faciles à appeler, plus faciles à comprendre et plus faciles à utiliser au sein du flux de travail de répartition.
FAQ
Cette solution nécessite-t-elle de remplacer les caméras souterraines existantes ?
Dans la plupart des projets, le but d’utiliser une passerelle vidéo est de réutiliser autant que possible les caméras et ressources vidéo existantes. L’équipe du projet doit tout de même confirmer les protocoles des caméras, les formats de flux, l’accès réseau et la compatibilité des plateformes avant le déploiement.
La vidéo 4K peut-elle être utilisée directement au sein de la plateforme de répartition ?
Cela dépend de la bande passante, des capacités de la plateforme, du format de flux et des exigences opérationnelles. Certains scénarios peuvent utiliser la vidéo Full HD ou un sous-flux pour un accès plus rapide, tandis que les flux haute résolution peuvent être conservés pour une surveillance ou un enregistrement détaillé si nécessaire.
Comment organiser les points de caméra pour une utilisation par la répartition ?
Les points de caméra doivent être nommés et regroupés selon la logique opérationnelle réelle, telle que taille, voie, convoyeur à bande, salle de pompage, poste de transformation, itinéraire d’inspection ou zone d’urgence. Un nommage clair est essentiel pour un accès rapide.
L’intégration vidéo est-elle utile uniquement lors des urgences ?
Non. Elle est également précieuse pour l’inspection de routine, la vérification de l’état des équipements, la relève de poste, la coordination de la production, la supervision à distance et le support de maintenance. La réponse d’urgence n’est qu’un scénario de grande valeur.
Que vérifier avant de choisir une architecture de passerelle vidéo ?
Le projet doit vérifier les protocoles de caméra existants, la structure de la plateforme vidéo, l’interface du système de répartition, la bande passante réseau, les exigences de latence, les politiques d’autorisation et le flux de travail réel des opérateurs de salle de contrôle.
