Un détecteur de gaz signale une fuite près du parc de citernes 2. Les travailleurs dans la zone affectée ont besoin d'instructions immédiates, le personnel de la zone de chargement adjacente peut avoir besoin de se préparer à une évacuation, et les employés des bâtiments éloignés n'ont pas encore besoin d'être interrompus.
La salle de contrôle doit transformer cette alarme en un message vocal clair et le diffuser aux bons endroits. Si la fuite s'étend ou si une voie d'évacuation devient indisponible, l'opérateur doit être capable de modifier le message, d'étendre la zone de diffusion et de coordonner avec le personnel sur place.
Becke Telcom répond à ce processus via un système de diffusion d'urgence basé sur SIP qui relie les entrées d'alarme, la gestion de diffusion, les microphones de sonorisation, les consoles de répartition, les amplificateurs et les haut-parleurs de terrain. Au lieu de traiter ces dispositifs comme des produits séparés, le système les organise autour de la manière dont un incident est détecté, communiqué et géré.
La même infrastructure peut être utilisée pour les avis de production, les rappels de maintenance et les annonces programmées. Lorsqu'une source d'urgence est activée, les priorités prédéfinies interrompent l'audio de niveau inférieur et font du message d'urgence la tâche active.
Solution associée : Système de Sonorisation et de Diffusion d'Urgence SIP

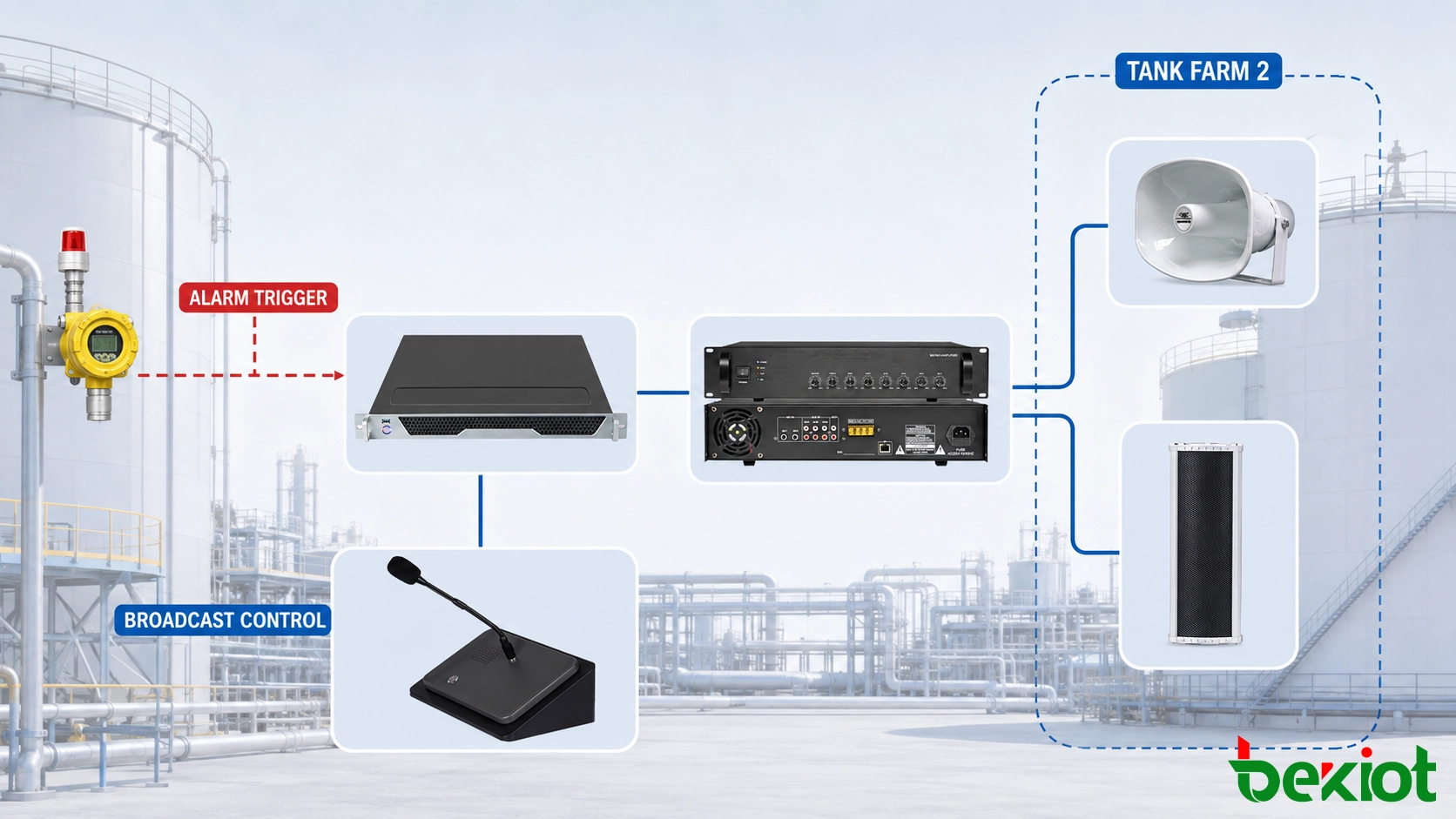

Flux de travail de l'alarme à la voix
Une diffusion d'urgence commence par une source d'événement connue. Il peut s'agir d'un contact d'alarme incendie, d'un détecteur de gaz, d'un contrôleur d'équipement, d'un bouton d'urgence ou d'une commande d'un opérateur autorisé. Chaque source a besoin d'une identité claire afin que la plateforme puisse l'associer au site, à la zone et à la règle de réponse corrects.
Dans l'exemple du parc de citernes 2, l'alarme doit arriver en tant qu'événement reconnaissable tel que « Détection de gaz TF2 », plutôt qu'un numéro d'entrée inexpliqué. Le lien configuré identifie les premières zones de diffusion, sélectionne le message approprié et applique la priorité requise.
Que le message démarre automatiquement ou attende la confirmation de l'opérateur dépend du plan de cause à effet du site. Un signal de gaz confirmé peut activer immédiatement un avertissement local, tandis qu'une alarme d'équipement de moindre confiance peut d'abord apparaître sur l'interface de la salle de contrôle pour évaluation.
Une fois la diffusion commencée, la séquence initiale peut inclure :
-
L'entrée d'alarme signale l'événement et son emplacement source.
-
La plateforme fait correspondre l'entrée avec une règle de réponse configurée.
-
Un avertissement gazeux préenregistré est attribué au parc de citernes 2.
-
L'audio de routine dans cette zone est interrompu.
-
L'avertissement est envoyé via le chemin audio configuré.
-
La salle de contrôle reçoit l'événement et l'état de la diffusion.
Le répartiteur reste impliqué après l'action automatique. Depuis le poste de contrôle, l'opérateur peut répéter le message, ajouter la zone de chargement, faire une annonce en direct ou arrêter une diffusion incorrecte selon les autorisations attribuées.
Contrôle et chemin audio
La disposition des équipements dépend de la configuration du site et de son infrastructure audio existante. Une installation compacte peut utiliser un microphone de sonorisation et plusieurs haut-parleurs SIP. Une usine plus grande peut combiner une gestion centrale, plusieurs postes d'opérateur, des amplificateurs réseau, des passerelles de sonorisation et différents types de haut-parleurs de terrain.
Dans un déploiement Becke Telcom, les produits peuvent être organisés par responsabilité opérationnelle plutôt que d'être placés dans un ensemble fixe. La plateforme de diffusion gère les règles et les zones ; les terminaux opérateur initient ou reprennent une diffusion ; les dispositifs audio délivrent le message dans chaque zone.
| Position dans le système | Équipement typique | Rôle opérationnel |
|---|---|---|
| Couche de gestion | Serveur de diffusion et logiciel de gestion | Maintient les zones, utilisateurs, priorités, messages, plannings et règles d'événement |
| Poste de sonorisation | Microphone de sonorisation PA GP600V | Sélectionne les zones et effectue des annonces vocales en direct |
| Poste de salle de contrôle | Console de sonorisation et de répartition IP DSC-173 | Combine le contrôle de sonorisation avec les opérations d'appel et de répartition |
| Distribution audio réseau | Passerelle de sonorisation SIP ou amplificateur IP | Achemine l'audio réseau vers des entrées d'amplificateur compatibles ou des circuits de haut-parleurs passifs |
| Amplification locale | Amplificateur SIP PA-BGS-60W ou PA-W120W | Fournit la puissance audio pour les haut-parleurs attribués à un bâtiment ou une zone opérationnelle |
| Audio de terrain | Haut-parleur SIP type corne, colonne, suspendu ou plafond | Délivre l'annonce au personnel dans la zone couverte |
| Avertissement de terrain | Dispositif d'alarme sonore et visuelle | Ajoute un avertissement visuel et tonal là où la voix seule peut être insuffisante |
Points finaux SIP directs
Un haut-parleur SIP ou un amplificateur réseau peut être enregistré comme point final adressable. La plateforme peut l'assigner à une ou plusieurs zones nommées et envoyer l'audio via le réseau IP. Cette méthode est utile pour les nouveaux bâtiments, les zones éloignées et les projets nécessitant une gestion flexible des zones.
Accès basé sur passerelle
Les amplificateurs existants et les circuits de haut-parleurs passifs peuvent être conservés lorsque leur état et leurs caractéristiques électriques répondent aux exigences du projet. Une passerelle de sonorisation SIP fournit l'interface audio entre la plateforme réseau et l'entrée PA conventionnelle.
La réutilisation doit être confirmée en vérifiant les entrées d'amplificateur, les charges des haut-parleurs, l'état des câbles, la qualité audio et les exigences de surveillance. Connecter un ancien amplificateur à une passerelle réseau ne corrige pas une couverture faible ou un câblage de terrain endommagé.
Équipement de terrain
La même usine peut nécessiter plusieurs types de haut-parleurs. Les bureaux peuvent utiliser des haut-parleurs de plafond ou muraux, les ateliers peuvent avoir besoin de haut-parleurs à corne, et les longues zones extérieures peuvent utiliser des haut-parleurs colonne résistants aux intempéries. Les zones dangereuses nécessitent des équipements sélectionnés pour les conditions environnementales et de certification applicables.
Sur l'interface opérateur, ces différents dispositifs sont présentés sous des noms opérationnels tels que « Parc de citernes 2 », « Zone de chargement » et « Point de rassemblement Nord ». Le répartiteur n'a pas besoin d'identifier un canal d'amplificateur ou une adresse IP avant d'émettre un avertissement.

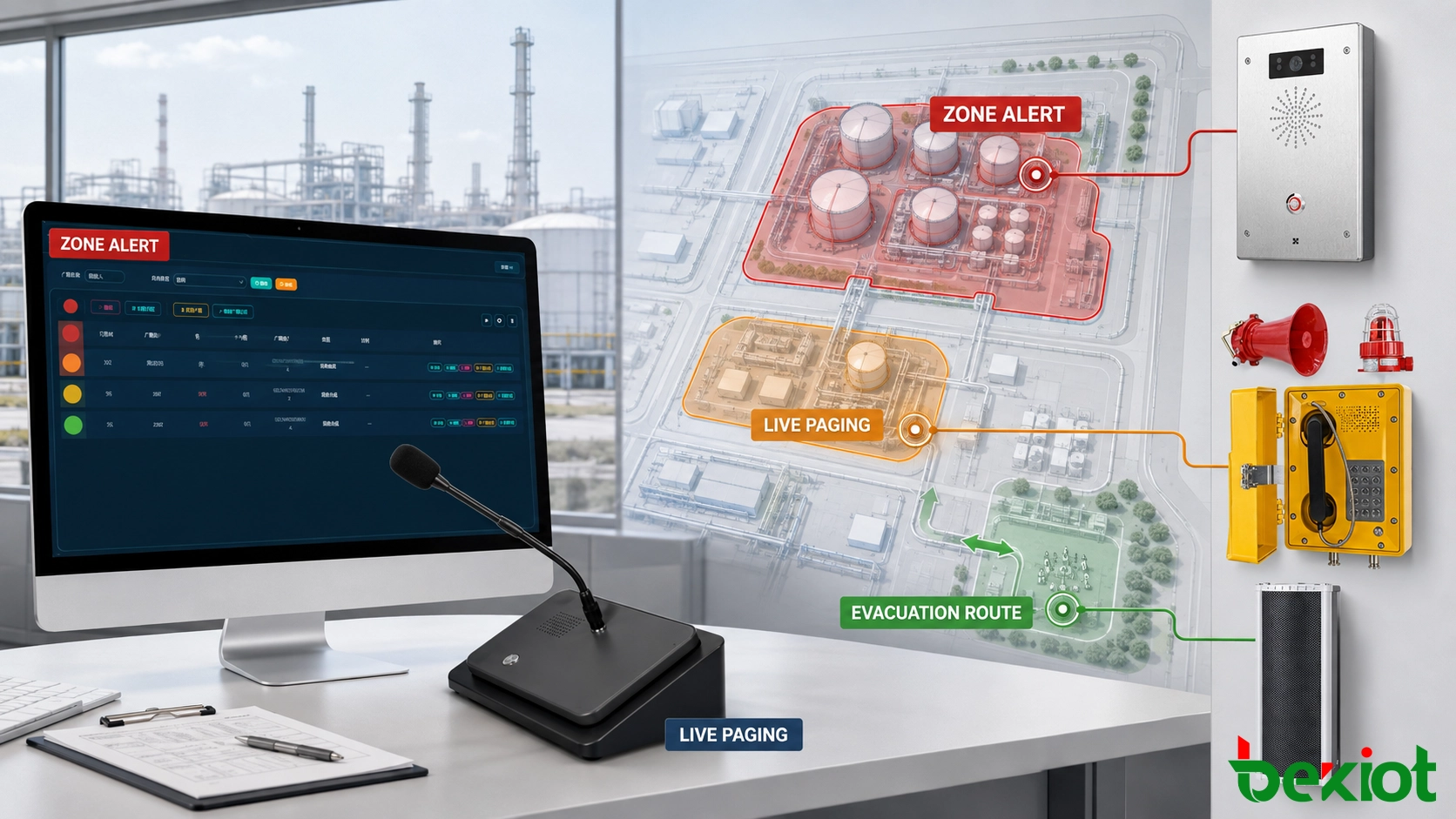

Logique de zone et de message
Les zones de diffusion doivent suivre le plan de réponse d'urgence plutôt que la commodité du câblage des haut-parleurs. Les bâtiments, unités de production, zones dangereuses, voies d'évacuation et points de rassemblement ont besoin de noms clairs et cohérents sur toute la plateforme de diffusion, les plans du site et les procédures de la salle de contrôle.
Le parc de citernes 2 peut contenir plusieurs circuits de haut-parleurs, mais l'opérateur peut les gérer comme une seule zone fonctionnelle. La route de chargement voisine peut rester séparée afin de recevoir un avertissement préparatoire sans recevoir immédiatement le même ordre d'évacuation.
| Étape de l'incident | Zone de diffusion | Message | Action de l'opérateur |
|---|---|---|---|
| Détection initiale de gaz | Parc de citernes 2 | Arrêtez le travail et attendez les instructions | Vérifiez la source d'alarme et contactez la zone |
| Fuite confirmée | Parc de citernes 2 et route de chargement | Quittez par la voie désignée | Ajoutez les zones adjacentes et notifiez les intervenants |
| Incident en expansion | Zones sous le vent | Évacuez ou mettez-vous à l'abri selon le plan du site | Sélectionnez les zones en fonction des conditions actuelles |
| Escalade à l'échelle du site | Toutes les zones requises | Instructions d'urgence à l'échelle de l'usine | Prenez le contrôle en direct et coordonnez la réponse |
Contrôle de priorité
La sonorisation de routine, la lecture programmée et la communication d'urgence peuvent partager les mêmes haut-parleurs de terrain. La priorité configurée détermine quelle source est entendue lorsque les tâches se chevauchent.
La parole en direct d'urgence peut être placée au-dessus des avertissements préenregistrés lorsque l'opérateur doit corriger une voie d'évacuation ou fournir des instructions changeantes. Les deux doivent avoir priorité sur les annonces de routine et l'audio de fond. L'ordre final doit correspondre à la procédure opérationnelle approuvée.
Les tests de priorité doivent utiliser plus d'une source active. Les ingénieurs doivent confirmer que le message d'urgence interrompt l'audio de niveau inférieur dans la zone sélectionnée, que les zones non concernées se comportent comme prévu et que le contenu interrompu ne redémarre pas de manière inattendue.
Conception du message
Un avertissement préenregistré doit identifier l'emplacement affecté, indiquer l'action requise et éviter les explications qui retardent l'instruction. « Gaz détecté dans le parc de citernes 2. Arrêtez le travail et quittez par la route d'accès est » est plus utile qu'un message général indiquant seulement qu'une urgence s'est produite.
Lorsque plusieurs langues sont requises, l'ordre de lecture et le nombre de répétitions doivent être définis à l'avance. Une longue séquence peut retarder l'instruction pour les groupes linguistiques ultérieurs, la formulation doit donc rester concise.
Commande en direct et retour d'information
Un message préenregistré traite la première instruction connue, mais la salle de contrôle peut avoir besoin de modifier la réponse en quelques minutes. La direction du vent peut changer, une sortie peut être bloquée ou l'incident peut s'étendre à une autre zone opérationnelle.
Via une console de répartition ou un microphone de sonorisation, l'opérateur peut sélectionner des zones supplémentaires et faire une annonce en direct. Si la route d'accès est devient dangereuse, le répartiteur peut interrompre le message d'évacuation enregistré et diriger le personnel vers le point de rassemblement ouest.
L'appel en direct ne doit atteindre que les zones sélectionnées par l'opérateur. La diffusion générale reste disponible pour les événements à l'échelle du site, mais elle ne doit pas être la réponse par défaut à chaque alarme.
Communication de terrain
La diffusion envoie un message à de nombreux auditeurs. Elle ne confirme pas ce qui se passe à l'emplacement de l'alarme. Les téléphones industriels, les interphones SIP et les stations d'appel d'urgence fournissent une voie de retour vers la salle de contrôle.
Un travailleur près du parc de citernes peut signaler si le gaz est visible, si le personnel a évacué la zone ou si la sortie prévue est bloquée. L'opérateur peut alors ajuster la diffusion sans se fier uniquement au premier signal du détecteur.
Les stations fixes de terrain doivent utiliser des identités reconnaissables. Lorsqu'un appel arrive, la salle de contrôle doit voir un emplacement tel que « Parc de citernes 2 – Entrée de la pompe » plutôt qu'un numéro de poste inexpliqué. Cela permet de comprendre l'appel et l'événement de diffusion actif comme faisant partie du même incident.
Enregistrements d'événements
La plateforme de diffusion doit enregistrer la source de déclenchement, le message, les zones sélectionnées, l'heure de début et l'action de l'opérateur conformément aux fonctions incluses dans le projet. Les systèmes de communication et d'enregistrement connectés doivent utiliser une source de temps commune afin que les appels, les diffusions et les actions de la salle de contrôle puissent être examinés dans le bon ordre.
Ces enregistrements sont utiles après un incident, mais ils soutiennent également la maintenance de routine. Si une zone n'a pas reçu le message attendu, les ingénieurs peuvent comparer la règle configurée, l'action de l'opérateur et l'état de l'équipement au lieu de se fier uniquement au souvenir.
Gestion des défauts et tests
Un chemin de diffusion peut sembler normal alors qu'un circuit de haut-parleur, un canal d'amplificateur ou une connexion réseau distante est indisponible. La surveillance doit identifier la partie affectée de l'installation en termes que le personnel de maintenance peut retracer.
Un message de défaut utile identifie le bâtiment, la zone, le dispositif ou le circuit impliqué. « Amplificateur de la zone de chargement hors ligne » donne à la salle de contrôle une voie de réponse plus claire qu'une erreur de communication générale.
Réponse aux défauts
La conception du projet doit définir ce qui reste disponible après chaque défaut attendu. Selon le niveau de résilience requis, cela peut impliquer une alimentation de secours, des serveurs de secours, des liaisons réseau alternatives, une capacité d'amplification de réserve ou des messages stockés localement.
Un seul défaut ne laisse pas toujours toutes les fonctions inchangées. Certaines installations entrent dans un mode dégradé contrôlé. L'opérateur doit savoir quelles zones restent disponibles, quel chemin de diffusion a été perdu et si une méthode alternative est requise.
| Test | Vérification requise |
|---|---|
| Entrée d'alarme | Le nom d'événement correct, le message et la première zone apparaissent |
| Sélection de zone | L'audio atteint la zone sélectionnée sans entrer dans des zones non liées |
| Priorité | L'audio d'urgence interrompt la source de niveau inférieur prévue |
| Prise de contrôle en direct | L'opérateur autorisé peut remplacer ou mettre à jour un message enregistré |
| Perte d'alimentation principale | Le fonctionnement de secours suit le comportement requis par le projet |
| Interruption réseau | L'interface affiche la connexion affectée et le chemin de repli disponible |
| Défaut d'amplificateur ou de circuit | Le défaut est identifié sans désactiver les zones non affectées |
| Audio de terrain | La parole reste compréhensible aux positions d'écoute représentatives |

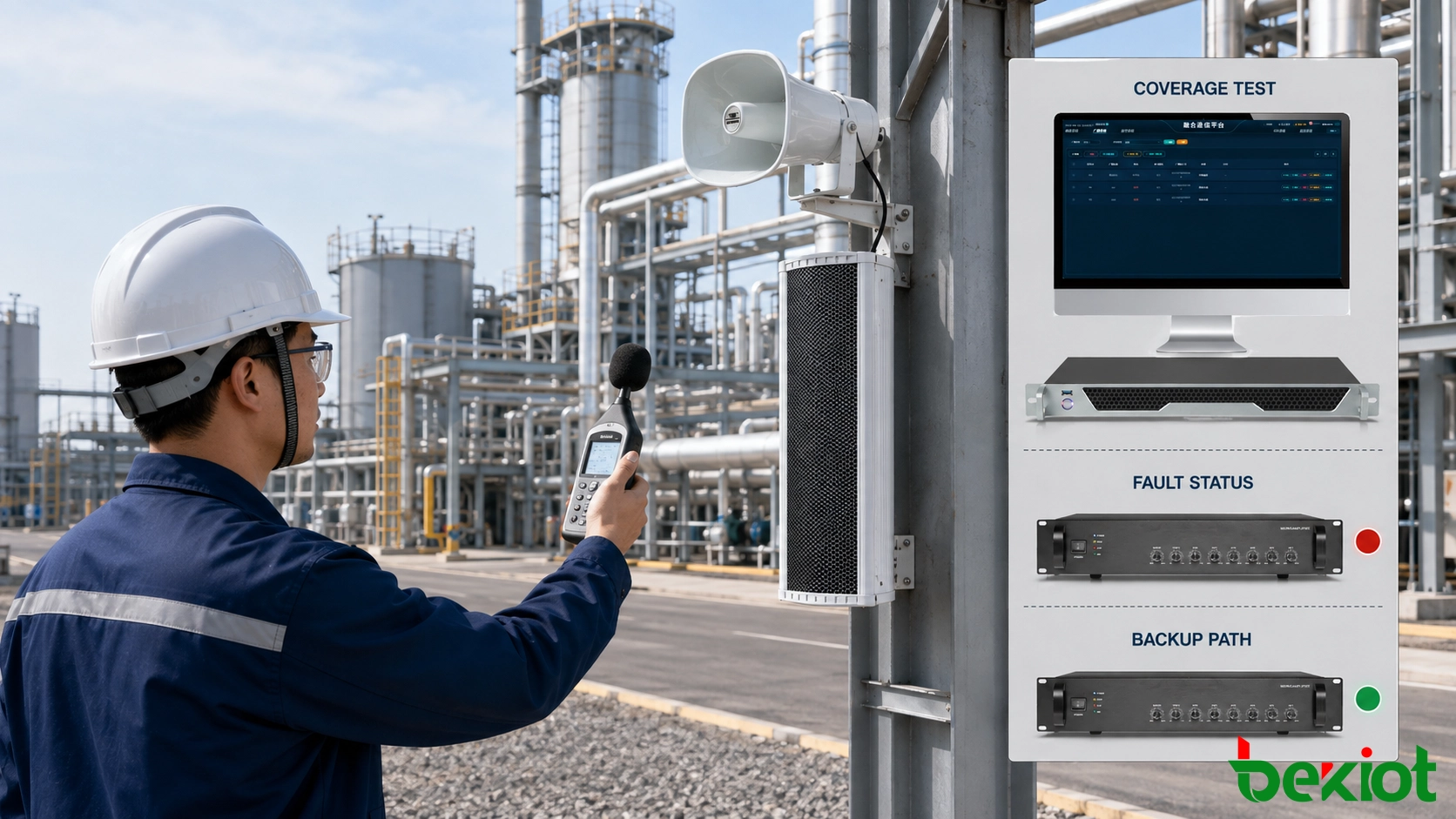

Test de couverture
Chaque zone requise doit être testée depuis le dispositif initiateur jusqu'au haut-parleur de terrain. Les points limites, les escaliers, les locaux techniques, les quais de chargement et les emplacements à proximité des machines en fonctionnement méritent une attention particulière.
Un niveau sonore élevé seul ne garantit pas un message compréhensible. La direction du haut-parleur, la distance, le bruit de fond et la réverbération influencent tous la clarté de la parole. Lorsque le projet spécifie un objectif d'intelligibilité, le test doit utiliser la méthode de mesure requise et un équipement calibré.
Enregistrements de remise
Le registre d'acceptation doit identifier l'événement testé, la zone, le dispositif, le résultat attendu, le résultat réel et le statut de réussite ou d'échec. Les éléments échoués nécessitent des actions correctives et un nouveau test documenté.
Le dossier de remise final doit inclure la liste des zones, la matrice alarme-diffusion, les fichiers de messages, la configuration des équipements, les permissions des comptes, les informations réseau et la procédure de récupération. Les modifications du site telles que le déplacement de haut-parleurs, le remplacement d'amplificateurs ou la révision des voies d'évacuation doivent déclencher un examen des enregistrements correspondants.
L'exemple de la fuite de gaz montre pourquoi la diffusion d'urgence doit être planifiée comme une voie opérationnelle. L'alarme identifie l'incident, la plateforme applique la règle de réponse, l'équipement de terrain délivre l'avertissement et le répartiteur ajuste le message à mesure que de nouvelles informations arrivent.
Becke Telcom rassemble ces fonctions grâce à des équipements de sonorisation SIP, une gestion de diffusion, des terminaux de répartition, des passerelles audio, des amplificateurs et des dispositifs de terrain industriels. La combinaison d'équipements et la logique de contrôle peuvent être adaptées à l'infrastructure existante, à la configuration du site et aux procédures d'urgence de chaque projet.
FAQ
Chaque entrée d'alarme doit-elle déclencher une diffusion automatique ?
Non. Les alarmes à haute confiance peuvent activer immédiatement un message prédéfini, tandis que d'autres événements peuvent d'abord nécessiter une confirmation de l'opérateur. La décision doit être documentée dans le plan de cause à effet des alarmes et diffusions du site.
Un opérateur peut-il étendre la zone de diffusion après le déclenchement d'une alarme ?
Oui. Un opérateur autorisé peut ajouter des zones, émettre un message préenregistré différent ou prendre le contrôle avec une parole en direct. Les actions disponibles dépendent des autorisations configurées et de la politique de priorité.
Quelles informations sont nécessaires avant la configuration du système ?
Le projet doit fournir les plans du site, les définitions des zones de diffusion, les identités des sources d'alarme, les règles de réponse, le contenu des messages, les exigences de priorité, les rôles des opérateurs, les détails des équipements audio existants et le comportement attendu en cas de panne. Ces enregistrements déterminent comment les dispositifs doivent être connectés et contrôlés.
