Une communication vocale fiable devient difficile lorsque les travailleurs sont entourés de machines de production, de systèmes de ventilation, de mouvements de véhicules, de compresseurs ou d'équipements de manutention. Dans ces conditions, installer un téléphone plus fort ne suffit rarement. Le chemin de communication complet — du microphone et du combiné au réseau IP, au serveur de répartition et à l'opérateur en salle de contrôle — doit être conçu en fonction de l'environnement acoustique et opérationnel réel.

Un système téléphonique industriel efficace doit permettre au personnel de remarquer un appel entrant, de comprendre les instructions verbales, de signaler un incident sans délai et de rester connecté pendant des conditions de fonctionnement anormales. Cela nécessite une conception coordonnée couvrant les performances acoustiques, la protection environnementale, le routage des appels, la disponibilité du réseau, la continuité d'alimentation et la maintenabilité.

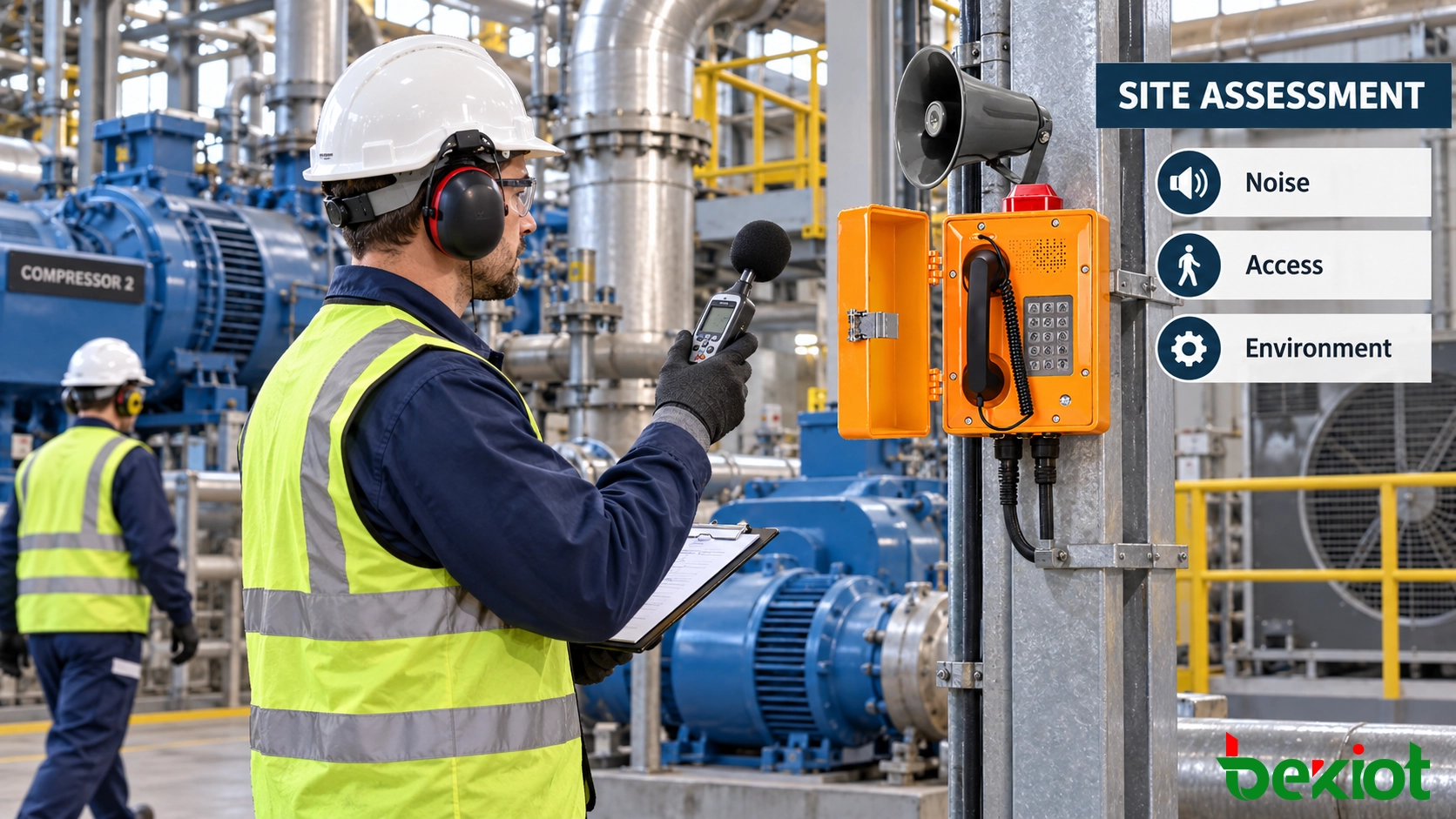

Commencez par une étude acoustique et opérationnelle

La conception du système doit commencer sur le site d'installation plutôt qu'avec un catalogue de produits. Les niveaux de bruit, les mouvements des travailleurs, les équipements de protection et les procédures d'urgence influencent tous le type et l'emplacement de chaque terminal de communication.

Le bruit ambiant doit être mesuré dans des conditions de fonctionnement représentatives. Une mesure effectuée alors que l'équipement est au repos peut ne pas refléter l'environnement pendant la production, le chargement, le démarrage de la ventilation ou la maintenance. Les mesures doivent donc couvrir le fonctionnement normal, les pics d'activité et tout processus temporaire modifiant significativement l'environnement acoustique.

L'étude doit également identifier la nature du bruit. Le bruit continu des machines à basse fréquence affecte la communication différemment des bruits d'impact intermittents, des sirènes d'avertissement ou des véhicules en mouvement. Le niveau de pression acoustique moyen seul peut ne pas expliquer si la parole restera intelligible.

Les ingénieurs doivent enregistrer les informations suivantes pour chaque point d'appel proposé :

• Niveaux de bruit ambiant typiques et maximaux pendant le fonctionnement réel.

• Si le bruit est continu, intermittent ou très variable.

• La distance entre l'utilisateur et le téléphone.

• Si les travailleurs portent des casques, des gants, des protections auditives ou des respirateurs.

• Le temps nécessaire pour atteindre le point de communication le plus proche.

• L'exposition locale à la poussière, à l'eau, aux produits chimiques, aux vibrations, à la chaleur ou aux interférences électromagnétiques.

• Si le point est destiné aux appels de routine, à la répartition opérationnelle ou à l'assistance d'urgence.

Le flux de travail opérationnel est tout aussi important. Un technicien de maintenance peut avoir besoin de composer plusieurs postes, tandis qu'un travailleur à un point d'appel d'urgence peut seulement avoir besoin de soulever le combiné ou d'appuyer sur un bouton pour joindre la salle de contrôle. Un terminal ne doit pas inclure plus d'étapes opérationnelles que la situation ne le permet.

Traduire les conditions du site en exigences pour les terminaux

Une fois l'étude terminée, chaque zone peut se voir attribuer une spécification de terminal appropriée. Le boîtier requis, l'interface acoustique et la méthode d'appel peuvent différer considérablement entre une salle de contrôle, un atelier de production, un tunnel, une zone de chargement et une zone d'équipements extérieurs.

Fonctionnement avec combiné ou mains libres

Un combiné est souvent préférable dans les zones à bruit continu élevé car le récepteur est placé près de l'oreille de l'utilisateur et le microphone reste près de la bouche. Cette disposition physique peut améliorer la capture de la parole et réduire la quantité de bruit ambiant entrant dans l'appel.

Les terminaux mains libres sont utiles lorsque les travailleurs ne peuvent pas tenir un combiné ou lorsque plusieurs personnes doivent entendre la même conversation. Cependant, leurs performances dépendent fortement de la position de montage, de la directivité du microphone, de la sortie du haut-parleur et des réflexions acoustiques. Dans les espaces très bruyants, un terminal mains libres peut nécessiter un capot acoustique ou une position d'installation plus protégée.

Notification d'appel entrant

Un point de communication est inefficace si les travailleurs ne peuvent pas détecter un appel entrant. La sonnerie audible doit être évaluée par rapport au bruit de fond mesuré à la position de l'utilisateur, et non seulement par rapport à la sortie nominale mesurée à proximité de l'appareil.

Augmenter indéfiniment le volume peut introduire de la distorsion, créer une exposition supplémentaire au bruit et interférer avec les alarmes voisines. Lorsque la notification audible n'est pas fiable, la conception doit combiner le son avec un flash visuel, une balise ou un affichage local. La notification visuelle est particulièrement précieuse lorsque la protection auditive est obligatoire.

Capture et sortie de la parole

Le microphone doit favoriser la parole près de l'utilisateur tout en réduisant le bruit des machines environnantes. Un combiné réducteur de bruit, une sensibilité de microphone appropriée et un gain d'entrée contrôlé donnent généralement de meilleurs résultats que la simple application d'une amplification maximale.

Le volume de sortie doit également rester réglable. Un niveau adapté à la production de pointe peut être inconfortable pendant les périodes d'arrêt ou de maintenance. Un réglage séparé pour le combiné, le haut-parleur et le haut-parleur externe peut aider le système à s'adapter à des conditions de fonctionnement changeantes.

Protection contre l'environnement

L'indice de protection du boîtier doit correspondre à l'exposition réelle. La résistance à la poussière, la protection contre l'eau, la résistance à la corrosion, la résistance aux chocs et la température de fonctionnement doivent être évaluées séparément. Un téléphone installé à l'extérieur peut nécessiter une protection contre la pluie et les rayons ultraviolets, tandis qu'un terminal dans une zone de lavage sous pression peut être confronté à de l'eau sous pression et à des produits chimiques de nettoyage.

La protection contre les chocs est également importante dans les zones avec des outils, des chariots, des véhicules ou un accès public fréquent. Les entrées de câbles, le matériel de montage, les cordons de combiné et les commutateurs de crochet doivent recevoir la même attention que le boîtier principal, car ces composants sont des points de défaillance mécanique courants.

Les zones dangereuses nécessitent une évaluation supplémentaire. Un téléphone étanche n'est pas automatiquement adapté à une atmosphère contenant des gaz inflammables ou des poussières combustibles. Lorsqu'une certification pour zone dangereuse est requise, le terminal, les accessoires, le câblage et la méthode d'installation doivent tous être conformes à la classification du site applicable.

Une option pratique de terminal étanche

Pour les points de communication humides, poussiéreux ou exposés, le téléphone industriel étanche EX-BT27 peut être considéré comme un terminal au sein du système plus large. Il prend en charge SIP 2.0, un boîtier IP66, une protection contre les chocs IK10, l'alimentation PoE, la composition de ligne directe configurable, la réponse automatique et des niveaux audio ajustables. Sa plage de température de fonctionnement annoncée est de -40 °C à +60 °C.

Ces caractéristiques le rendent pertinent pour les tunnels, les couloirs de services, les ateliers de production, les installations électriques, les ports et autres endroits où un téléphone de bureau ordinaire n'offrirait pas une protection environnementale adéquate. L'adéquation finale doit être confirmée par rapport aux mesures acoustiques du projet, à la classification de la zone dangereuse et à la conception du réseau.

Produit associé :    Téléphone industriel étanche EX-BT27

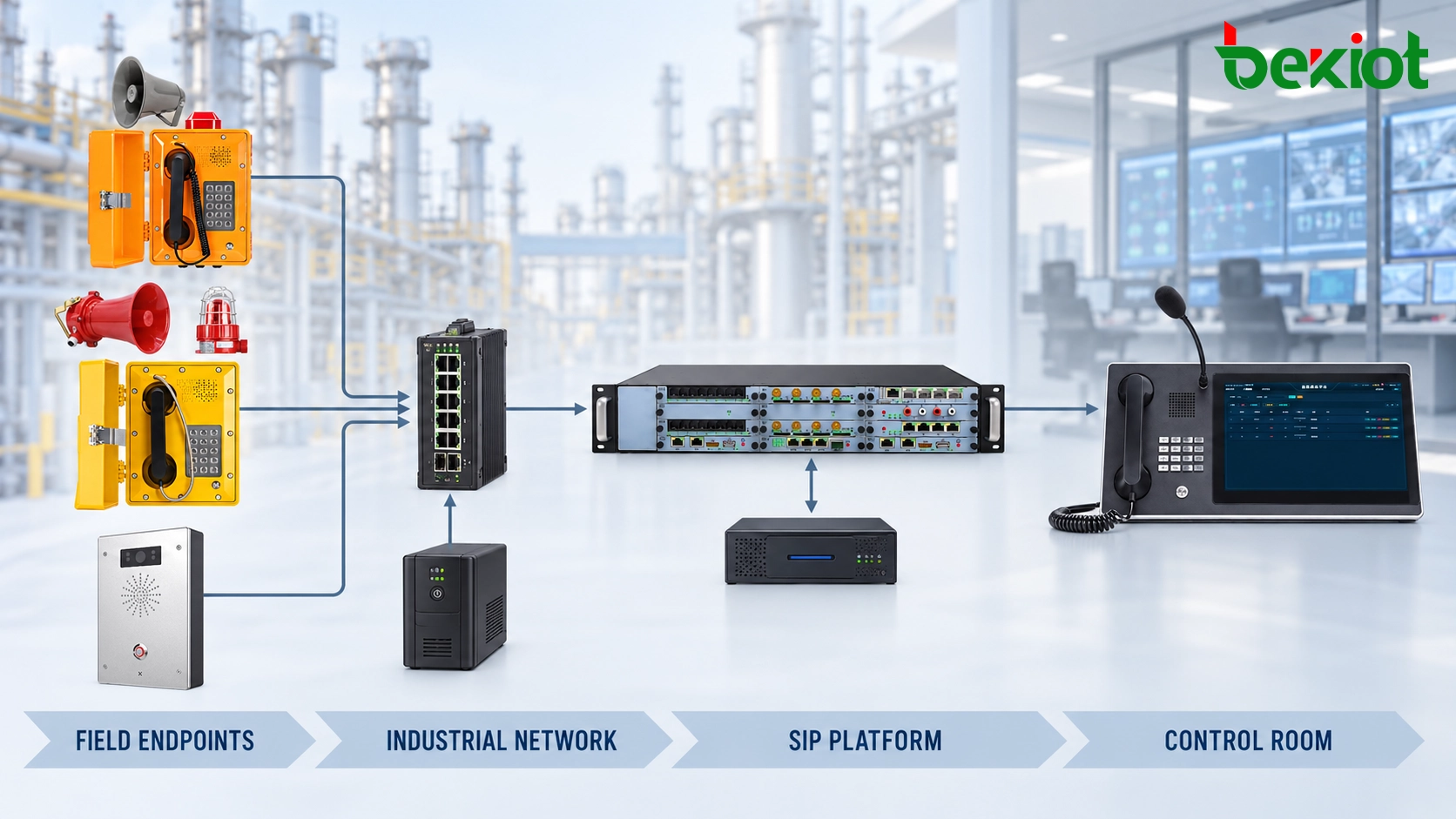

Construire le système autour d'une architecture SIP résiliente

Les téléphones industriels doivent être traités comme faisant partie d'un système de communication opérationnel plutôt que comme des terminaux isolés. Une architecture typique comprend des téléphones de terrain, des commutateurs d'accès, un serveur SIP ou un PABX IP, des consoles d'opérateur, des services d'enregistrement et des interfaces avec les plateformes de sonorisation ou de répartition.

Lorsqu'un utilisateur de terrain soulève le combiné, le téléphone peut présenter une tonalité de numérotation, appeler un poste prédéfini ou se connecter automatiquement à une position d'urgence. La plateforme SIP applique les règles de routage des appels et achemine l'appel vers l'opérateur de salle de contrôle approprié, le groupe de garde ou la destination de secours.

L'architecture SIP standard permet d'utiliser le même réseau pour plusieurs fonctions de communication :

• Appels point à point entre le personnel de terrain et la salle de contrôle.

• Appels de ligne directe initiés en soulevant le combiné.

• Appels prioritaires vers les équipes d'urgence ou de maintenance.

• Sonorisation de groupe vers des zones opérationnelles sélectionnées.

• Réponse automatique pour les annonces à distance.

• Transfert d'appels, escalade et routage vers les groupes de garde.

• Enregistrement et corrélation des événements pour l'examen des incidents.

Séparer la signalisation du chemin des médias

Un enregistrement SIP réussi ne confirme pas que la communication vocale fonctionnera correctement. La signalisation SIP établit et contrôle l'appel, tandis que RTP transporte généralement l'audio. Les pare-feu, les politiques de routage et la traduction d'adresses réseau peuvent donc autoriser l'enregistrement mais bloquer ou mal router le flux média.

La mise en service doit vérifier l'audio bidirectionnel sur chaque chemin réseau requis. Cela inclut les appels au sein d'un sous-réseau, entre les zones opérationnelles et via toute connexion étendue ou redondante.

Contrôler le délai, la gigue et la perte de paquets

Le trafic vocal industriel utilise relativement peu de bande passante, mais il est sensible aux dégradations du réseau. Un délai excessif rend les conversations difficiles, un délai variable produit une parole saccadée, et la perte de paquets peut supprimer des mots critiques d'un rapport d'urgence.

Le trafic vocal doit se voir attribuer des politiques de qualité de service appropriées sur l'ensemble du chemin. La configuration uniquement sur le téléphone est insuffisante si les commutateurs, routeurs ou services WAN ignorent la classification du trafic. L'utilisation du réseau doit également être testée pendant les périodes de pointe plutôt que seulement lorsque le réseau est peu chargé.

Fournir des chemins d'alimentation indépendants

PoE peut simplifier l'installation sur le terrain en transportant l'alimentation et les données via un seul câble Ethernet. Le commutateur en amont et le serveur de communication doivent ensuite être connectés à une source d'alimentation sans interruption appropriée. Sinon, un téléphone local avec support PoE cessera de fonctionner lorsque l'armoire réseau perdra l'alimentation.

Les conceptions critiques peuvent utiliser des commutateurs redondants, des routes en fibre diverses, des instances de serveur de secours et des positions secondaires de salle de contrôle. La redondance requise doit être déterminée par une analyse des modes de défaillance plutôt qu'en dupliquant chaque composant sans stratégie de récupération définie.

Positionner les points d'appel en fonction des flux de travail réels

La quantité de terminaux ne doit pas être calculée uniquement à partir de la surface au sol. La planification de l'installation doit prendre en compte le temps de déplacement, les barrières physiques, les itinéraires des travailleurs, les zones à risque et le processus de réponse attendu.

Un travailleur ne devrait pas avoir à traverser des machines en mouvement, des voies de circulation ou des zones restreintes pour atteindre un téléphone. Dans les tunnels, les couloirs et les longues zones de processus, les points de communication sont généralement répartis le long de l'itinéraire de déplacement. Des terminaux supplémentaires peuvent être nécessaires près des entrées, des plates-formes de maintenance, des points de refuge, des sorties de secours et des équipements à fréquence élevée de signalement de pannes.

Chaque point d'appel doit être visible et identifiable. La signalisation, l'éclairage et des positions de montage cohérentes aident les travailleurs à localiser rapidement le téléphone, surtout en cas de fumée, de coupure de courant ou d'urgence inconnue.

Éviter les mauvaises positions acoustiques

Un téléphone monté directement à côté d'un moteur, d'une sortie de ventilateur ou d'une machine de travail des métaux peut être difficile à utiliser quel que soit son volume nominal. Le déplacer sur une courte distance, ajouter une barrière acoustique partielle ou l'installer à l'intérieur d'une cabine de communication peut apporter une amélioration plus importante que d'augmenter la puissance de l'amplificateur.

Les espaces hautement réfléchissants nécessitent également une attention particulière. Les murs métalliques, les tunnels en béton et les salles de processus fermées peuvent produire une forte réverbération. Le son réfléchi réduit l'intelligibilité car les parties précoces et tardives de la parole se chevauchent. Les capots acoustiques et la direction contrôlée du haut-parleur peuvent limiter cet effet sur les points d'appel individuels.

Concevoir un comportement d'appel simple

Les téléphones opérationnels de routine peuvent nécessiter un clavier, un annuaire et plusieurs choix de destinations. Les points d'urgence doivent généralement utiliser une interaction plus simple, comme décrocher pour appeler ou la numérotation à un bouton.

Le routage de l'appel doit identifier automatiquement l'emplacement lorsque la plateforme prend en charge cette fonction. L'opérateur doit pouvoir voir un nom significatif tel que « Ligne de convoyeur 2 Est » ou « Passage transversal du tunnel 08 » au lieu d'un numéro de poste non expliqué.

Si l'opérateur principal ne répond pas dans un délai défini, la plateforme peut router l'appel vers une autre console, un groupe de garde ou un numéro de secours supervisé. Les règles d'escalade doivent être convenues avec l'équipe d'exploitation et testées dans le cadre de la procédure d'urgence.

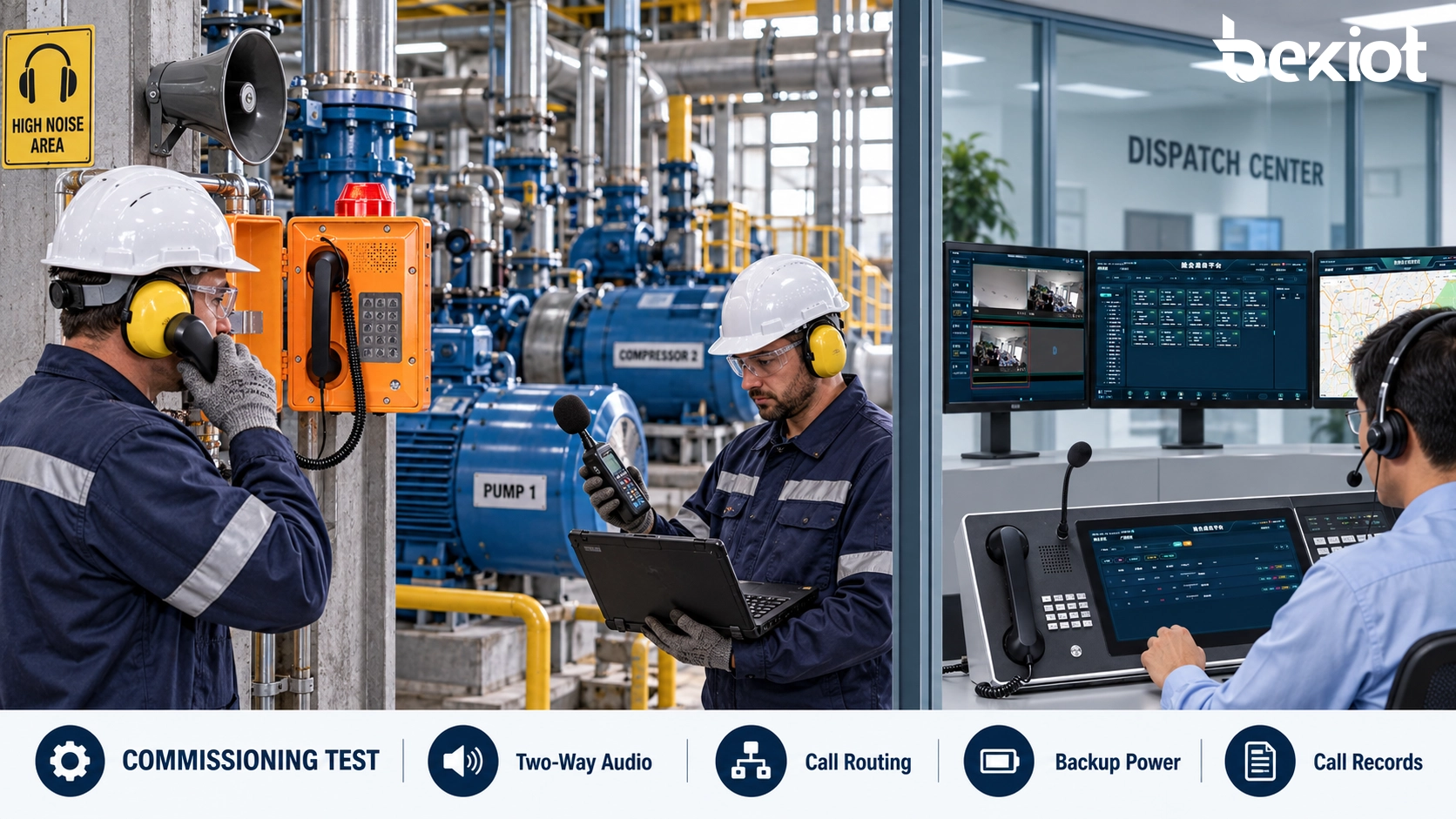

Définir des critères d'acceptation mesurables

Les spécifications d'usine sont utiles pour sélectionner l'équipement, mais l'acceptation du système doit être basée sur les performances après l'installation. Le câblage, le comportement du réseau, la position de montage, le bruit ambiant et la configuration de l'opérateur peuvent tous affecter le résultat final.

Un test d'acceptation sur site pratique doit inclure les vérifications suivantes :

Les tests de parole doivent utiliser des phrases opérationnelles complètes plutôt qu'un simple ton de test. Un ton peut confirmer qu'un chemin audio existe, mais il ne montre pas si un travailleur peut comprendre avec précision un emplacement, un numéro d'équipement ou une instruction d'urgence.

Les tests doivent également inclure les utilisateurs portant leur équipement de protection individuelle habituel. Les gants peuvent affecter le fonctionnement du clavier, tandis que les protections auditives, les casques et les respirateurs peuvent modifier la façon dont le combiné est positionné et utilisé.

Planifier la disponibilité à long terme

La fiabilité dépend de la maintenance autant que de la conception initiale. Les téléphones industriels peuvent rester inutilisés pendant de longues périodes puis devenir essentiels lors d'un incident. Un appareil qui semble physiquement intact peut encore avoir un cordon de combiné endommagé, une ouverture de microphone obstruée, un indicateur visuel défaillant ou une configuration réseau obsolète.

Le plan de maintenance doit définir la fréquence d'inspection en fonction de l'exposition environnementale et de l'importance opérationnelle. Les zones humides, corrosives et sujettes aux vibrations nécessitent généralement des inspections plus fréquentes que les emplacements intérieurs propres.

Les contrôles de routine doivent couvrir l'état du boîtier, la sécurité du montage, les presse-étoupes, le fonctionnement du combiné, la réponse du clavier, la sortie du haut-parleur, la capture du microphone, l'enregistrement réseau et le chemin d'appel complet. Les appels de test doivent atteindre la destination réelle ou une position de test supervisée, plutôt que de s'arrêter à une tonalité de numérotation locale.

Les enregistrements de configuration doivent inclure les numéros de poste, les comptes SIP, les adresses IP, les attributions VLAN, les ports de commutateur, les règles de routage des appels et les versions de firmware. Les sauvegardes doivent être mises à jour après les changements approuvés afin que les équipements défaillants puissent être remplacés sans avoir à reconstruire manuellement leur configuration.

Un système téléphonique industriel bien conçu n'est donc pas défini par un seul dispositif robuste. C'est un chemin de communication coordonné qui reste accessible, intelligible et gérable dans les conditions d'exploitation du site. La mesure acoustique, la sélection appropriée des terminaux, la conception de réseau résiliente, le positionnement pratique et les tests d'acceptation réalistes doivent travailler ensemble.

FAQ

Les appels téléphoniques industriels peuvent-ils être enregistrés ?

Oui. Lorsque le téléphone est connecté à un serveur SIP compatible, à une plateforme de répartition ou à un système d'enregistrement, les appels peuvent être enregistrés conformément à la politique du projet. Les droits d'accès, les périodes de conservation et les exigences locales en matière de confidentialité doivent être définis avant d'activer l'enregistrement.

Plusieurs usines peuvent-elles utiliser une plateforme de communication centrale ?

Oui. Plusieurs sites peuvent enregistrer leurs téléphones industriels sur une architecture SIP centralisée ou distribuée. Les plans de numérotation, la dénomination des sites, la bande passante, la cybersécurité et le comportement en cas de panne WAN doivent être conçus pour qu'un opérateur puisse identifier immédiatement l'origine de chaque appel.

Les téléphones industriels doivent-ils partager un réseau avec les ordinateurs de bureau ?

Ils peuvent utiliser la même infrastructure physique, mais les terminaux vocaux doivent normalement être séparés par des VLAN gérés, des politiques de contrôle d'accès et des paramètres de qualité de service appropriés. Cela améliore le contrôle du trafic, l'isolation des pannes et la gestion de la sécurité.

Un téléphone antidéflagrant est-il nécessaire dans chaque usine ?

Non. Les équipements antidéflagrants ne sont requis que lorsque l'évaluation formelle de la zone dangereuse et les réglementations applicables l'exigent. L'exposition à la poussière, à l'humidité ou à l'extérieur peut nécessiter un téléphone étanche sans nécessiter une conception antidéflagrante.

Quelles pièces de rechange doivent être conservées sur site ?

Le plan de pièces de rechange doit refléter le type de terminal installé et le délai de remplacement. Les articles courants incluent les combinés, les cordons renforcés, les commutateurs de crochet, les modules de clavier, les presse-étoupes, le matériel de montage et au moins un terminal de remplacement préconfiguré pour les sites critiques.
