Une passerelle téléphonique constitue un équipement d'accès essentiel dans un système de VoIP, de softswitch, d'IP PBX ou de communications unifiées. Elle permet aux plateformes de communication sur IP de se connecter aux lignes téléphoniques traditionnelles, aux postes analogiques, aux jonctions numériques E1, aux équipements audio de conférence, aux systèmes radio et à d'autres ressources de communication patrimoniales ou de terrain.

Dans de nombreux projets, la passerelle est sélectionnée trop rapidement. Certains utilisateurs se contentent de comparer la quantité de ports, la taille du boîtier ou le prix du matériel. Pourtant, une conception de passerelle plus réfléchie doit tenir compte de l'emplacement d'accès, du type d'interface, des conditions de câblage, de l'environnement électromagnétique, des besoins d'extension, du modèle de maintenance et de l'architecture centralisée ou distribuée du système. C'est pourquoi les passerelles téléphoniques se déclinent souvent en deux formes pratiques : les passerelles intégrées et les passerelles autonomes.

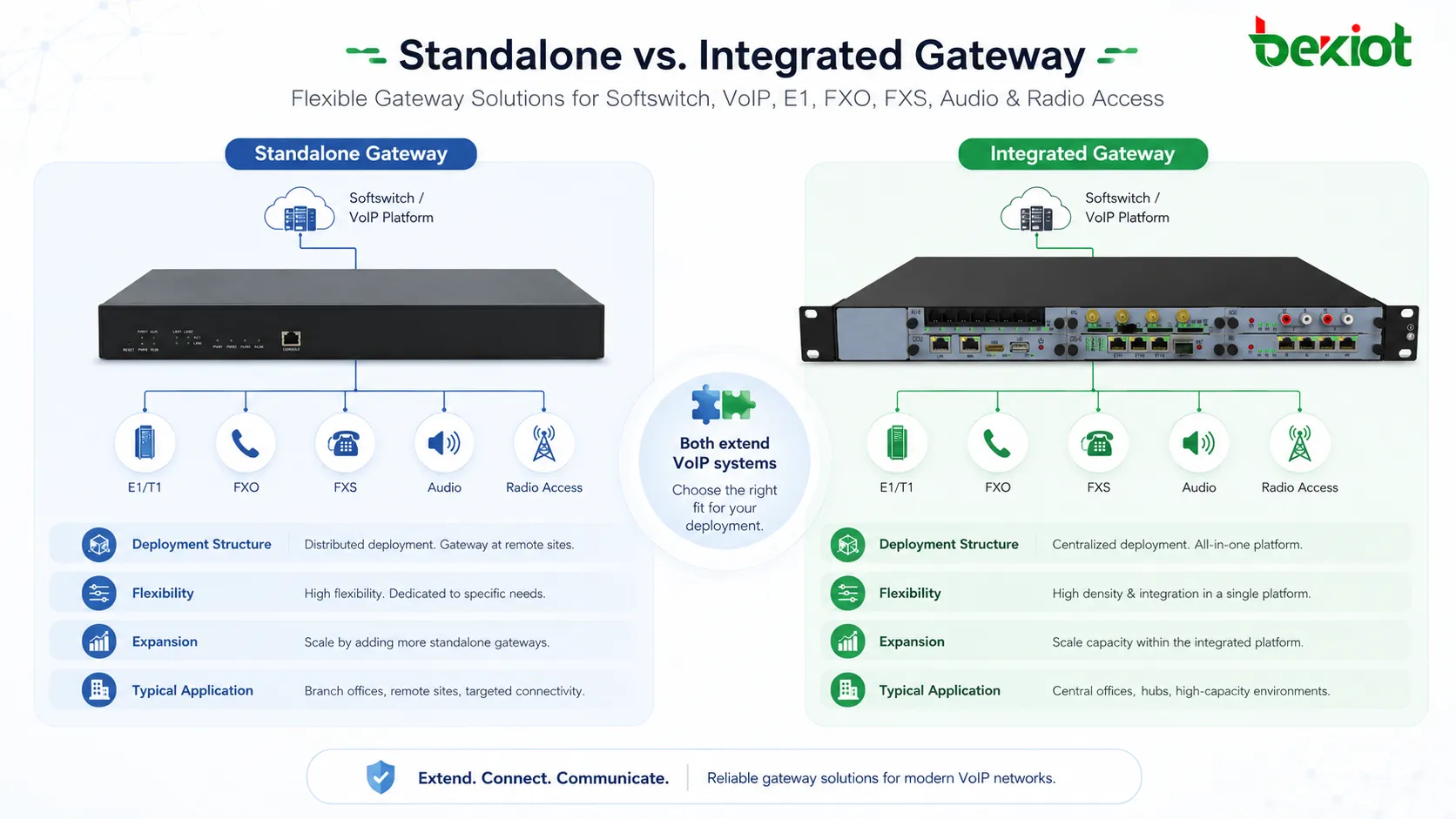

Deux formes courantes dans les projets d'accès vocal

Une passerelle intégrée adopte généralement une conception en châssis, en tiroir ou à cartes modulaires. Les différentes fonctions de service sont fournies par des cartes d'interface ou des modules fonctionnels. Par exemple, une carte E1 peut être utilisée pour l'accès aux jonctions numériques, une carte FXO peut connecter les lignes analogiques du réseau public, et une carte FXS peut raccorder des téléphones analogiques, des télécopieurs ou des extensions patrimoniales.

Cette structure est proche des équipements de commutation téléphonique traditionnels de grande capacité. Elle convient lorsque de nombreuses interfaces sont concentrées dans un même local technique. L'équipe projet peut installer les cartes nécessaires dans le même châssis et gérer les ports depuis un emplacement centralisé.

Une passerelle autonome se concentre généralement sur une seule fonction d'accès ou un nombre de ports plus réduit. Une passerelle E1 autonome est utilisée pour l'accès aux jonctions numériques. Une passerelle FXO connecte les lignes analogiques du réseau public ou les ports de jonction d'un ancien PBX. Une passerelle FXS connecte les équipements terminaux analogiques. Certains équipements compacts peuvent combiner des ports FXO et FXS pour de petits bureaux ou des projets de migration téléphonique basique.

Il n'y a pas de vainqueur absolu entre les deux structures. Le choix correct dépend de l'organisation réelle du projet. Si les ressources d'accès sont centralisées, une passerelle intégrée peut être efficace. Si les ressources sont réparties dans différentes salles, agences, sites radio ou emplacements de terrain, les passerelles autonomes sont généralement plus faciles à déployer.

Où un châssis modulaire est plus efficace

Une passerelle intégrée est adaptée à un accès téléphonique centralisé et à haute densité. Si un projet dispose de nombreuses jonctions E1, lignes analogiques externes ou extensions analogiques situées dans le même local technique, une conception basée sur châssis peut réduire le nombre d'équipements indépendants dans l'armoire.

Pour les grandes organisations, cela peut rendre la structure du système plus propre. Toutes les cartes de passerelle sont installées dans un même bâti, l'alimentation et l'espace en baie sont planifiés ensemble, et l'équipe de maintenance peut gérer de nombreux ports depuis un seul emplacement. Cela est utile dans les locaux techniques de sièges sociaux, les centres de communication de campus, les projets de migration de PBX de grande entreprise et les projets centralisés d'accès aux jonctions opérateur.

Un autre avantage est l'extensibilité. Si le châssis dispose de suffisamment d'emplacements et de capacité d'alimentation, de nouvelles cartes peuvent être ajoutées ultérieurement lorsque plus de ports sont nécessaires. C'est utile pour les projets qui peuvent migrer progressivement de la téléphonie traditionnelle vers la communication sur IP tout en conservant certaines ressources PSTN, E1 ou analogiques.

Quand l'équipement centralisé devient une contrainte

L'inconvénient d'une passerelle intégrée apparaît lorsque la ressource d'accès n'est pas située au même endroit que le local technique principal. Par exemple, un bâtiment annexe peut n'avoir besoin que de deux lignes analogiques externes. Si la passerelle est centralisée dans un autre bâtiment, le projet peut nécessiter un câblage supplémentaire, des répéteurs de ligne ou des équipements de transmission additionnels. Cela augmente les coûts et les points de défaillance.

Le même problème peut survenir lors de l'intégration audio de conférence. Une passerelle audio doit souvent être placée près de la table de mixage, du processeur audio ou du système de conférence. Si la passerelle doit rester confinée dans un châssis central loin de la salle de réunion, le câblage et l'adaptation du signal peuvent devenir peu pratiques.

L'intégration radio est encore plus sensible à l'emplacement. Une passerelle radio peut avoir besoin d'être installée là où la qualité du signal radio est meilleure, où les antennes peuvent être positionnées correctement, ou là où les interférences sont moindres. Si la passerelle est imposée dans une armoire centrale, l'effet réel de la communication radio peut ne pas répondre aux attentes.

Pourquoi les petites passerelles s'adaptent mieux aux sites distribués

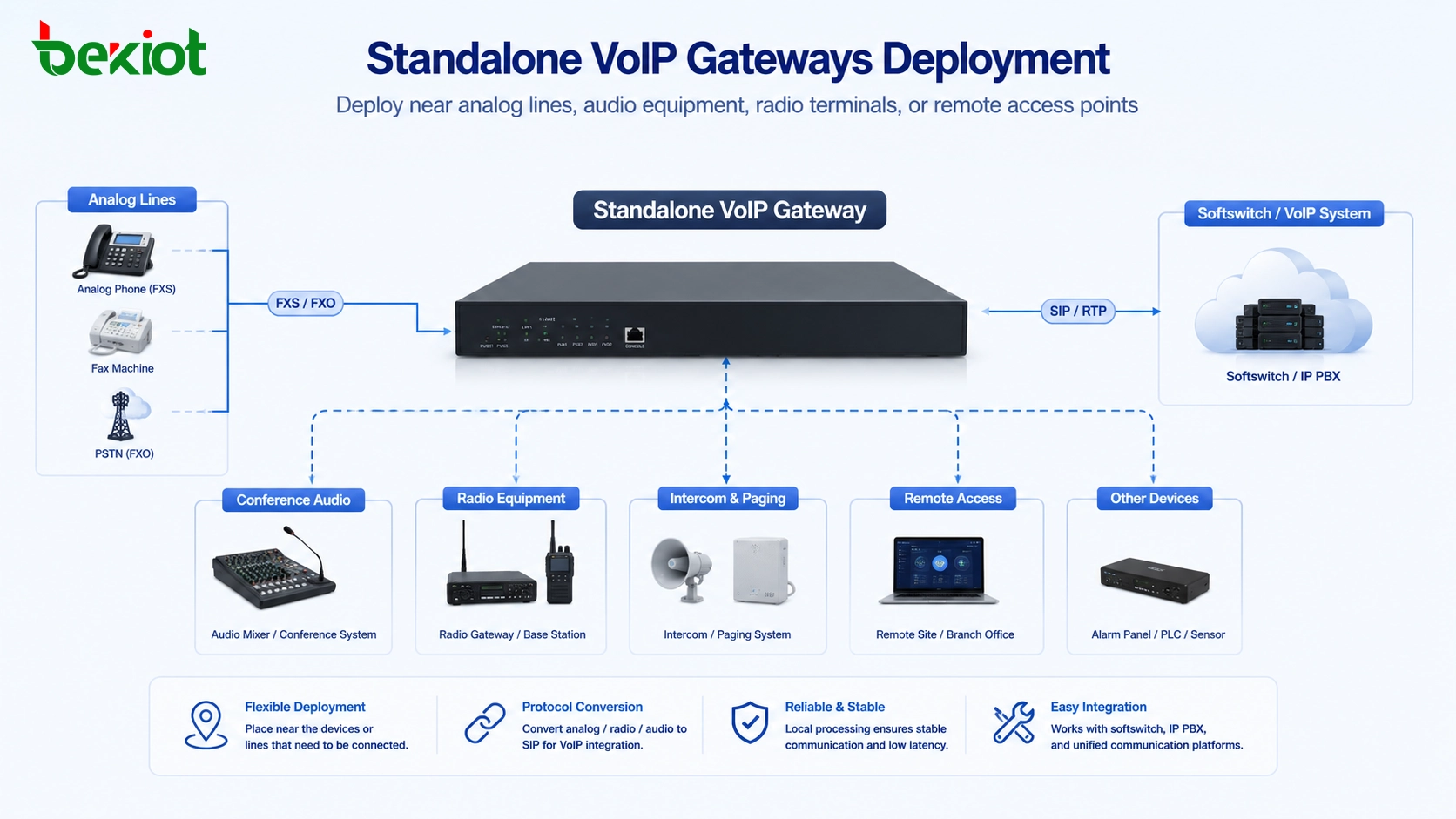

Les passerelles autonomes sont plus flexibles car elles peuvent être déployées près du point d'accès réel. Si les lignes analogiques sont situées dans une agence, la passerelle FXO peut y être installée. Si des téléphones analogiques sont utilisés dans un atelier, une passerelle FXS peut être placée plus près des postes. Si un terminal radio doit être connecté, une passerelle radio peut être installée près de l'équipement radio et du système d'antennes.

Cette structure distribuée est utile pour les agences, les salles de commandement temporaires, les zones d'usine, les stations distantes, les sites industriels, les salles de réunion et les points d'accès radio. Tant que la passerelle peut joindre le serveur SIP, l'IP PBX ou le softswitch via le réseau, elle n'a pas besoin d'être physiquement proche de la plateforme principale.

Les passerelles autonomes rendent également le dépannage plus clair. En cas de problème sur une ligne téléphonique, les ingénieurs peuvent vérifier la passerelle FXO spécifique sur ce site. Si l'enregistrement d'une extension analogique échoue, ils peuvent vérifier la passerelle FXS. Si la voix radio est instable, ils peuvent vérifier séparément le signal radio, l'antenne, le câble audio et l'enregistrement de la passerelle. La délimitation des pannes est généralement plus facile à localiser.

La planification des interfaces doit être prioritaire

Avant de décider d'utiliser une passerelle intégrée ou autonome, l'équipe projet doit d'abord identifier les interfaces nécessaires. Les passerelles E1 sont couramment utilisées pour la connexion aux jonctions numériques. Les passerelles FXO sont utilisées pour les lignes analogiques externes ou les ports de jonction d'anciens PBX. Les passerelles FXS sont utilisées pour les téléphones analogiques, les télécopieurs, les téléphones d'urgence, les téléphones d'ascenseur ou les anciennes extensions analogiques.

Les passerelles audio peuvent être utilisées pour connecter des tables de mixage de conférence, des systèmes de sonorisation, des équipements audio analogiques ou des processeurs audio de salle de commande. Les passerelles radio peuvent connecter des radios portatives, des radios de véhicule, des radios de station de base ou des terminaux radio à ressources partagées, convertissant la voix radio en communication SIP.

Une fois le type d'interface clarifié, l'étape suivante consiste à vérifier l'emplacement physique de chaque ressource d'accès. Si toutes les jonctions, lignes et extensions sont dans un même local technique, une passerelle intégrée centralisée peut être raisonnable. Si différentes ressources d'accès sont réparties sur plusieurs bâtiments ou zones de terrain, les passerelles autonomes offrent généralement une voie de déploiement plus pratique.

Présentation du produit associé : Passerelle VoIP Becke Telcom

Le coût doit inclure l'installation et la maintenance

Le coût d'une passerelle ne se limite pas au prix d'achat de l'équipement. Un projet doit également prendre en compte l'espace en baie, la distance de câblage, l'alimentation électrique, la main-d'œuvre d'installation, les pièces de rechange, l'accès pour la maintenance et l'extension future. Une passerelle en châssis peut sembler plus coûteuse au départ, mais elle peut être économique lorsque de nombreux ports sont centralisés.

D'un autre côté, une petite passerelle autonome peut être plus économique lorsque seuls quelques ports sont nécessaires sur un point distant. Elle évite les longs câbles analogiques et permet au système d'utiliser le réseau IP existant pour la communication. Sur les sites distribués, cela peut réduire la complexité de la construction et améliorer l'efficacité de la maintenance.

L'exploitation à long terme doit également être prise en compte. Si un projet utilise de nombreuses passerelles indépendantes, le système doit prendre en charge la supervision centralisée, la sauvegarde de configuration, la gestion des firmwares et la consultation des journaux. Si un projet utilise un châssis intégré, la disponibilité des cartes de rechange, la redondance électrique et la capacité du châssis doivent être examinées à l'avance.

Une conception mixte est souvent la meilleure réponse

De nombreux projets réels n'utilisent pas qu'un seul type de passerelle. Un softswitch ou une plateforme de communications unifiées peut utiliser une passerelle intégrée pour les jonctions E1 centralisées et l'accès analogique haute densité, tout en utilisant des passerelles autonomes pour les agences, l'audio de conférence, les lignes analogiques distantes, les systèmes radio et les points de commandement temporaires.

Cette conception hybride combine les avantages des deux modèles. Les ressources centralisées restent dans le local technique principal, tandis que les points d'accès distribués utilisent des passerelles plus petites placées plus près de la source réelle du signal. La plateforme SIP ou le softswitch gère alors toutes les passerelles comme faisant partie du même réseau de communication.

Par exemple, un système de communication de campus peut utiliser une passerelle intégrée dans le local de communication central pour l'accès aux jonctions principales. En même temps, des passerelles FXO ou FXS autonomes peuvent être installées dans les locaux de sécurité, les ateliers, les bâtiments techniques ou les salles de permanence d'urgence. Une passerelle radio peut être déployée près de la station de base radio, tandis qu'une passerelle audio peut être installée dans la salle de réunion ou la salle de commandement.

Les solutions Becke Telcom peuvent être légitimement envisagées dans ce type de projet lorsque les utilisateurs ont besoin d'un accès par passerelle VoIP, d'une interconnexion SIP, d'une migration de la téléphonie patrimoniale et d'une intégration pratique avec des plateformes de dispatching ou de communications unifiées.

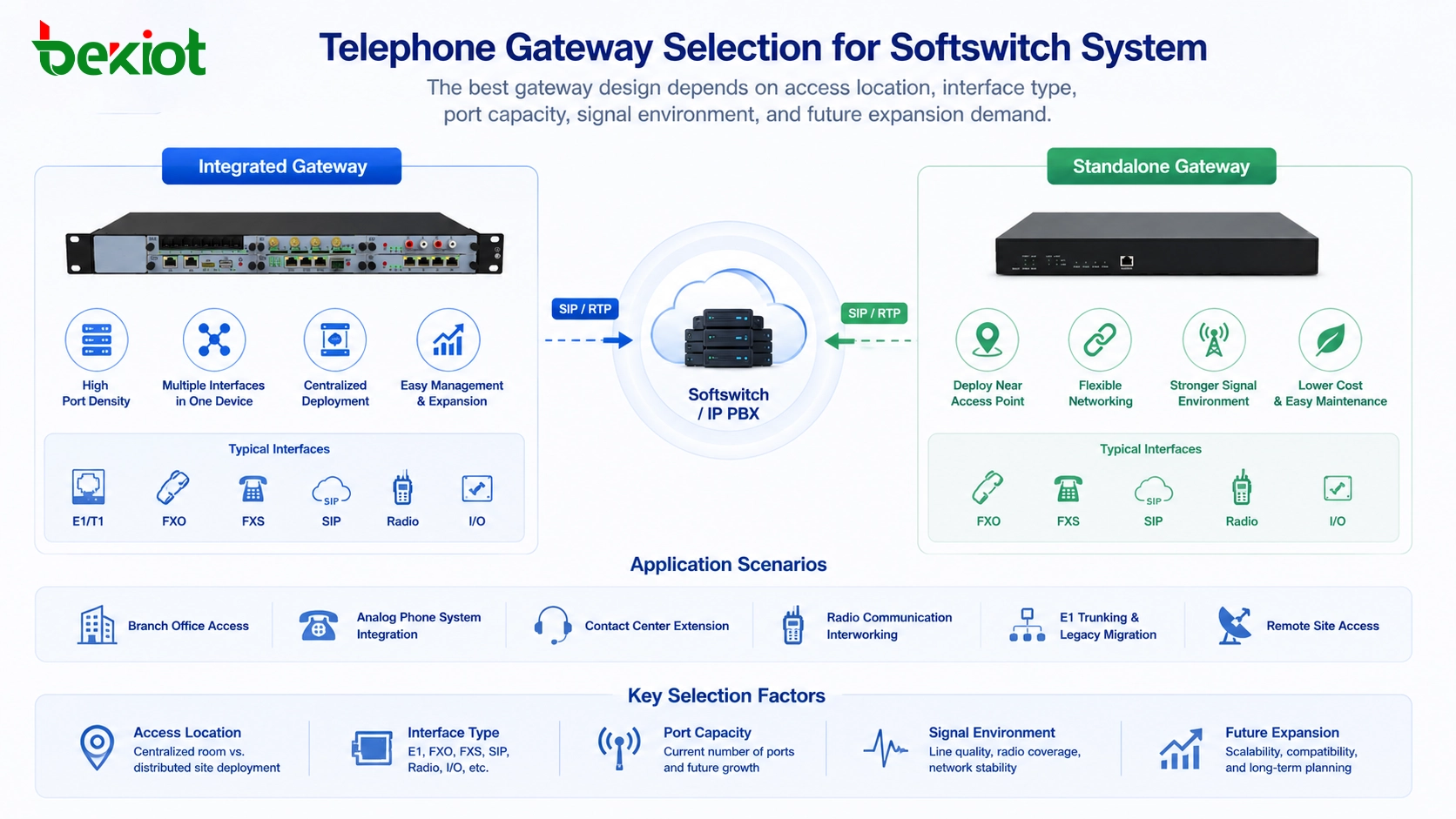

Guide de sélection pour les scénarios courants

Détails techniques qui affectent la stabilité

La stabilité de la passerelle ne dépend pas seulement de l'enregistrement SIP. Pour les jonctions E1, le projet doit confirmer le type de signalisation, la synchronisation d'horloge, le format de trame, le codage de ligne, les paramètres côté opérateur et le plan de numérotation. Si ces paramètres sont incorrects, les appels peuvent échouer même lorsque le câble physique est correctement connecté.

Pour les ports FXO, les ingénieurs doivent vérifier la tension de ligne, le format de l'identification de l'appelant, la détection de déconnexion, l'impédance, le contrôle d'écho, le comportement de sonnerie et si la ligne provient directement d'un opérateur ou d'un ancien PBX. Pour les ports FXS, le projet doit vérifier la tension de sonnerie, la compatibilité du téléphone analogique, les exigences de télécopie, le comportement du téléphone d'urgence et la distance de ligne.

Pour l'intégration SIP, la conception du plan de numérotation est également importante. La passerelle doit correspondre au plan de numérotation du softswitch ou de l'IP PBX. La route sortante, la route entrante, les règles de préfixe, les règles d'identification de l'appelant, la sélection du codec, le mode DTMF et la route de basculement doivent être testés avant la recette finale.

Planification de la fiabilité et de l'exploitation

Dans les projets de communication d'entreprise et industriels, les passerelles prennent souvent en charge des canaux vocaux importants. Le système doit donc prendre en compte la sauvegarde et la reprise. Pour les passerelles centralisées, l'alimentation redondante, les cartes de rechange, les jonctions de secours et la fiabilité du local technique sont importantes. Pour les passerelles distribuées, la stabilité du réseau, l'accès à distance, la protection électrique locale et la surveillance de l'état de l'équipement sont primordiaux.

L'équipe de maintenance doit également préparer des sauvegardes de configuration. En cas de défaillance d'une passerelle, les ingénieurs doivent pouvoir la remplacer et restaurer la configuration rapidement. Les fonctions d'exportation de journaux, d'affichage de l'état des appels, de surveillance de l'état des ports, de capture de paquets et de mise à niveau à distance peuvent réduire considérablement le temps de dépannage.

Un test de recette pratique doit inclure les appels entrants, les appels sortants, les appels internes entre extensions, le routage des appels d'urgence, l'affichage du numéro appelant, le transfert d'appel, la transmission DTMF, la télécopie si nécessaire, le basculement de jonction, la reprise après coupure de courant, la reconnexion au réseau et la stabilité des appels de longue durée. Ces tests aident à éviter les problèmes une fois le système en production.

Une passerelle téléphonique n'est pas qu'un simple convertisseur d'interfaces. Elle fait partie intégrante de l'architecture d'accès, du plan de routage, du modèle de maintenance et de la stratégie d'expansion à long terme d'un système VoIP.

Conclusion

Les passerelles intégrées et les passerelles autonomes répondent à des besoins différents. Les passerelles intégrées sont meilleures pour un accès centralisé, à haute densité et en armoire. Les passerelles autonomes sont meilleures pour un accès distribué, flexible et basé sur des scénarios où la passerelle doit être proche de la ligne réelle, de l'équipement audio ou de l'équipement radio.

Un bon projet VoIP ou softswitch ne doit pas sélectionner une passerelle uniquement sur l'apparence, le nombre de ports ou le prix initial. Il doit évaluer le type d'interface, l'emplacement d'accès, la distance de câblage, l'environnement électromagnétique, les besoins d'extension, la méthode de maintenance et les exigences de recette. Dans de nombreux cas, une conception mixte peut offrir le meilleur équilibre entre gestion centralisée et déploiement flexible.

FAQ

Une passerelle autonome peut-elle être gérée par le même softswitch qu'une passerelle intégrée ?

Oui. Tant que les deux équipements prennent en charge un enregistrement SIP ou une connexion de jonction compatible, ils peuvent généralement fonctionner sous le même softswitch, IP PBX ou plateforme de communications unifiées.

Une passerelle intégrée réduit-elle tout le travail de maintenance ?

Pas complètement. Elle peut simplifier la gestion centralisée en armoire, mais le projet nécessite toujours un étiquetage correct des ports, une planification des cartes de rechange, une sauvegarde de configuration, une protection électrique et des procédures de dépannage claires.

Faut-il toujours remplacer les téléphones analogiques lors d'une migration vers la VoIP ?

Pas toujours. Si les téléphones analogiques existants sont encore fiables et répondent aux besoins des utilisateurs, les passerelles FXS peuvent les maintenir connectés au nouveau système VoIP pendant une migration progressive.

Pourquoi le mode DTMF doit-il être testé lors de la recette de la passerelle ?

Le DTMF est souvent utilisé pour les menus SVI, le contrôle d'accès, le contrôle de conférence et les opérations de dispatching. Si le mode DTMF ne correspond pas à la plateforme, les commandes du clavier peuvent ne pas être reconnues correctement.

Quelle est une erreur courante lors du choix de la capacité de la passerelle ?

Une erreur courante consiste à calculer uniquement la demande actuelle en ports. Les projets doivent également tenir compte de la capacité de réserve pour les futures jonctions, les lignes temporaires, les téléphones d'urgence, l'extension des agences et le remplacement pour maintenance.
