Система радиодиспетчерской связи на базе IP объединяет профессиональные радиосети со шлюзами RoIP, диспетчерскими консолями, сервисами записи, SIP-платформами и удалёнными центрами управления. Диспетчеры могут контролировать радиоканалы, инициировать сеансы PTT, координировать выездные группы, обрабатывать аварийные сигналы и управлять связью на нескольких объектах через единый интерфейс.
Главная инженерная задача заключается не только в преобразовании радиоаудио в IP-пакеты. Надёжная система должна также передавать команды PTT, состояние каналов, аварийные события, права операторов, метаданные записей, сигналы оборудования и управляющую информацию. Отказ любого звена может привести к задержкам, одностороннему звуку, обрезанию речи, неправильной маршрутизации каналов или сбою экстренного вызова.
1. Что такое система радиодиспетчерской связи на базе IP?
Система радиодиспетчерской связи на базе IP вводит традиционные или цифровые радиоканалы в сетевую коммуникационную среду. Вместо отдельной физической радиостанции у каждого оператора базовые станции и ретрансляторы подключаются через шлюзы RoIP и управляются с централизованных или распределённых диспетчерских консолей.
Система может подключать аналоговую FM-связь, DMR, TETRA, P25, PDT, NXDN, портативные и автомобильные радиостанции, базовые станции, ретрансляторы и другое профессиональное радиооборудование. Радиосеть продолжает обеспечивать покрытие на местности, а IP-уровень расширяет управление каналами, запись, мониторинг и связь между объектами.
Такая архитектура подходит организациям, которые используют несколько радиоканалов, объектов, диспетчерских или географически разнесённых зон. Авторизованные операторы получают доступ к удалённым радиоресурсам по сети без переноса существующего оборудования и без создания отдельной системы управления на каждом объекте.
От локальных радиоконсолей к сетевой диспетчеризации
Традиционные диспетчерские системы часто строились на фиксированном кабельном соединении между локальной базовой станцией и расположенной рядом консолью оператора. Для одного объекта этого было достаточно, но подключение следующего обычно требовало дополнительного радиооборудования, отдельной кабельной линии и нового рабочего места.
При IP-управлении радиоаудио и сигнализация могут передаваться по локальной сети, частной WAN, оптоволокну, радиорелейной линии, VPN, сотовому транспортному каналу или спутниковой связи. Основной командный центр контролирует удалённые радиоплощадки, а авторизованный резервный центр может принять выбранные каналы при недоступности главной диспетчерской.
Таким образом, радиосистема становится частью более широкой оперативной коммуникационной среды, включающей SIP-телефонию, GIS, видеонаблюдение, системы сигнализации, широкополосный PTT, платформы записи и программное обеспечение управления инцидентами.

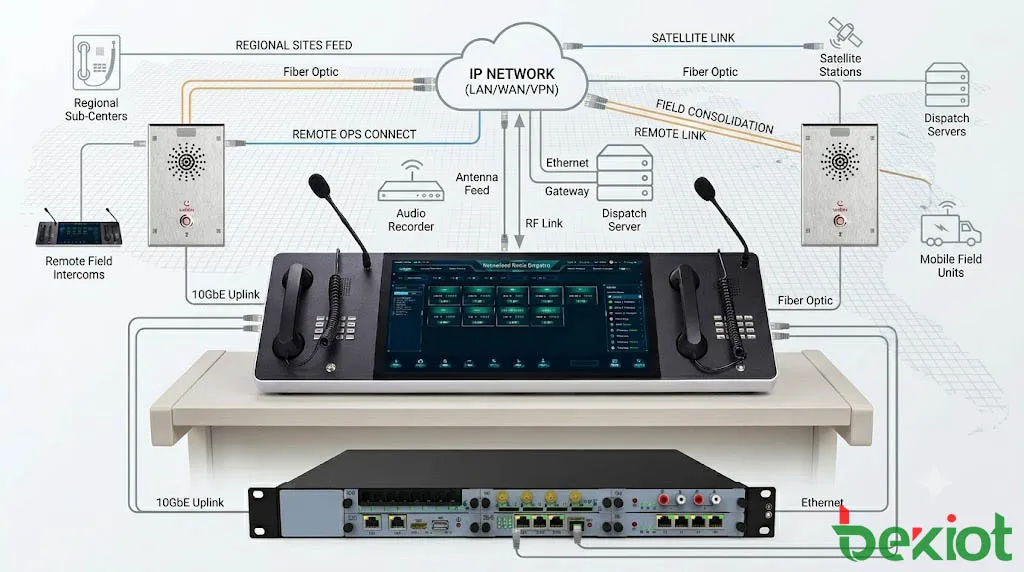

2. Архитектура системы и прохождение сигналов
Практическую систему радиодиспетчерской связи можно разделить на четыре функциональных уровня. Такое представление помогает проектировать сеть и определять, где возникла неисправность: в RF-системе, радиоинтерфейсе, IP-сети, диспетчерском сервере или консоли оператора.
Уровень радиодоступа
Уровень радиодоступа включает портативные и мобильные радиостанции, базовые станции, ретрансляторы, антенны, RF-каналы, фидерные линии и связанную инфраструктуру. Он определяет покрытие, качество речи, ёмкость каналов, устойчивость к помехам и порядок PTT-связи полевых пользователей.
IP-интеграция не исправляет плохое RF-проектирование. Зоны отсутствия покрытия, неверное размещение антенн, высокие потери в фидерах, помехи или перегруженные каналы продолжат влиять на связь даже при исправной диспетчерской платформе и сети передачи данных.

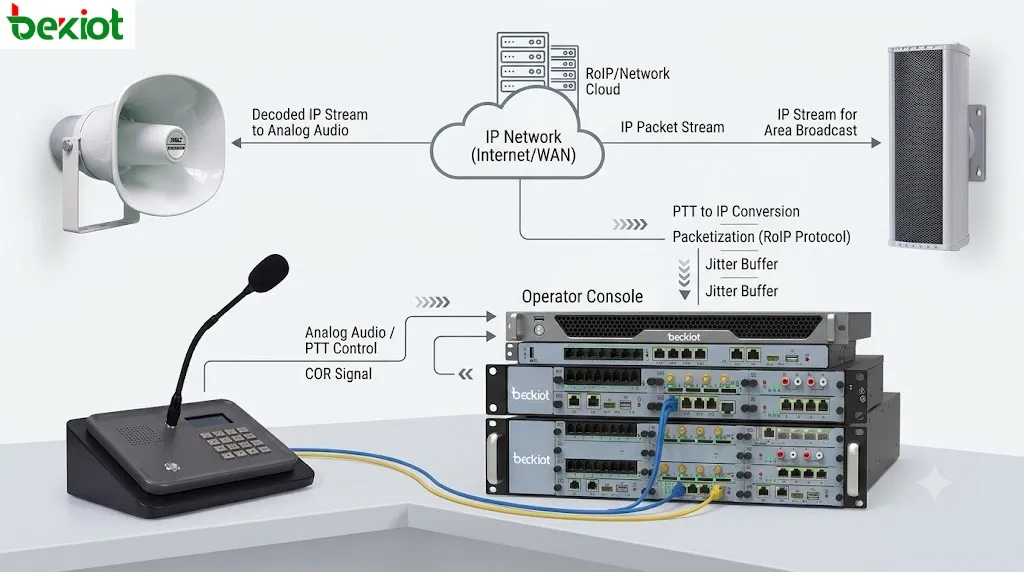

Уровень шлюзов и интерфейсов
Уровень шлюзов подключает радиооборудование к IP-сети. В зависимости от доступного интерфейса шлюз может обрабатывать аналоговый аудиовход и аудиовыход, управление PTT, детектирование COR или COS, сигналы GPIO, последовательные данные, состояние канала или фирменную управляющую информацию.
Со стороны сети эти сигналы преобразуются в медиапотоки и управляющие сообщения, которые обрабатывает диспетчерская платформа. Шлюз также может поддерживать выбор кодека, регулировку усиления, буфер джиттера, обнаружение тишины, удалённую настройку и передачу состояния оборудования.
Центральный уровень управления
Центральный уровень содержит диспетчерский сервер, сервисы маршрутизации медиапотоков, учётные записи, права доступа, конфигурации каналов, сервисы записи, журналы событий, базы данных и интеграционные интерфейсы. Он определяет доступ операторов к каналам, обработку аварий, место хранения записей и возможность объединения радиогрупп.

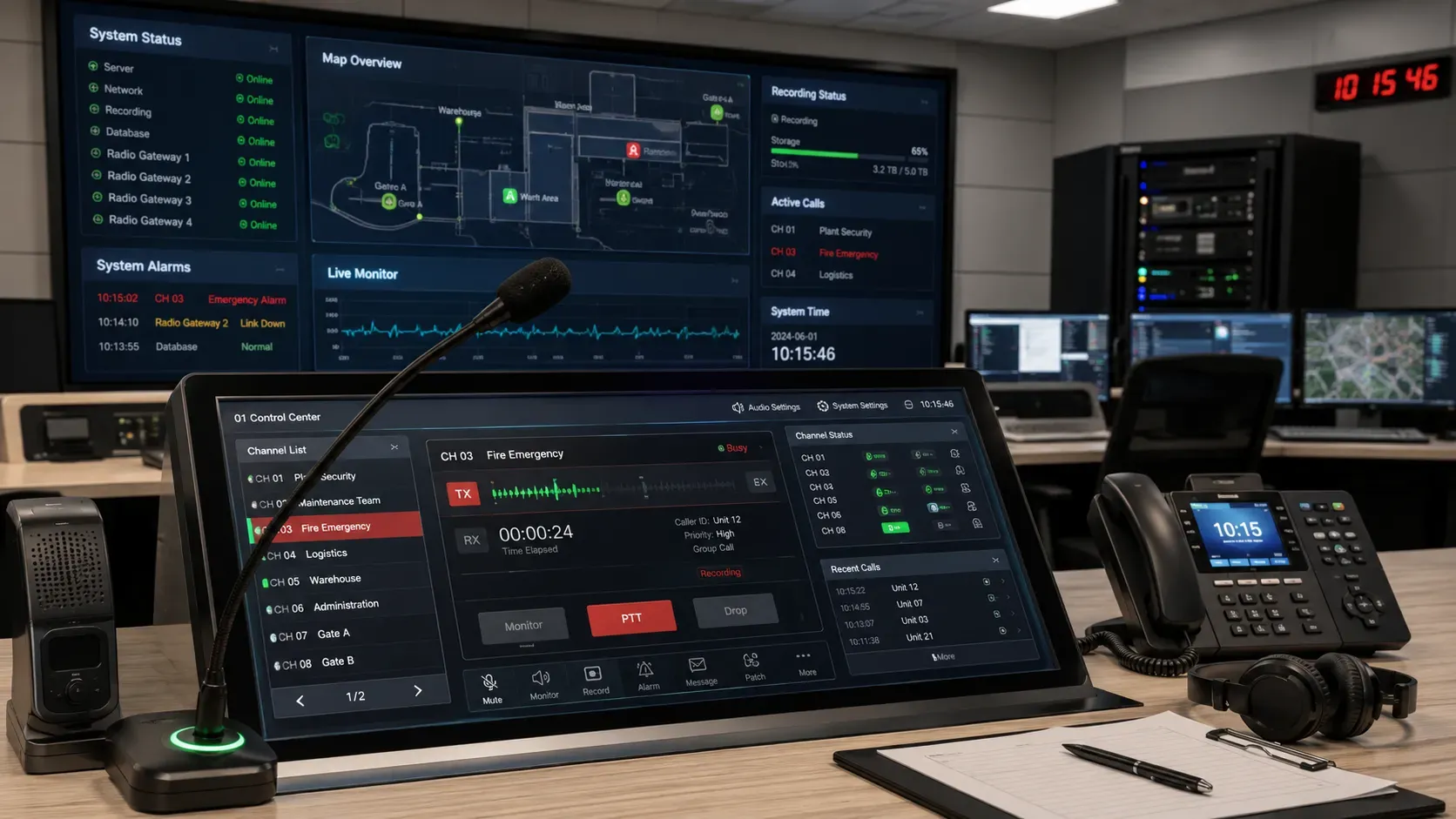

Прикладной уровень оператора
К операторскому уровню относятся аппаратные диспетчерские консоли, сенсорные терминалы, настольные приложения, веб-клиенты и мобильные интерфейсы. С их помощью операторы контролируют каналы, передают аудио, создают временные объединения, подтверждают тревоги, прослушивают записи и следят за состоянием оборудования.
Названия каналов и структура групп должны соответствовать реальной работе. Обозначения «Авария на заводе», «Охрана северной станции» или «Ремонтная группа 1» во время инцидента понятнее, чем внутренние идентификаторы радиостанций или номера портов шлюза.
Как передаются радиоречь и PTT
Когда полевой пользователь нажимает PTT, портативная или автомобильная радиостанция передаёт сигнал по RF-каналу. Ретранслятор или базовая станция принимает передачу и отдаёт аудио и состояние приёма шлюзу RoIP. Шлюз преобразует аудио в IP-медиапоток и направляет его на диспетчерский сервер или авторизованные консоли.
Когда диспетчер отвечает, консоль передаёт его голос по IP-сети к шлюзу. Шлюз включает радиопередатчик, выдерживает настроенное время упреждения PTT и затем подаёт аудио в радиоканал.
Эти временные параметры необходимо настраивать под конкретное оборудование. Если аудио подаётся до готовности передатчика, первая часть фразы может быть обрезана. Если PTT удерживается слишком долго после окончания речи, появляется лишний хвостовой шум, а канал остаётся занятым дольше необходимого.
3. Основные функции радиодиспетчерской системы
Централизованное управление каналами
Диспетчерская консоль может отображать несколько каналов, подразделений, объектов или разговорных групп в одном интерфейсе. Оператор способен слушать несколько каналов, но передавать только в выбранной группе, на которую у него есть разрешение.
Это исключает необходимость размещать несколько физических радиостанций на каждом рабочем месте и позволяет управлять удалёнными радиоплощадками из одной диспетчерской.
Групповой вызов и мониторинг каналов
Профессиональная радиосвязь обычно организуется по каналам, разговорным группам, регионам, автопаркам или оперативным подразделениям. Диспетчер может одновременно контролировать несколько групп и связываться с выбранной командой.
Индикаторы приёма, состояние занятости канала, идентификация вызывающего, направление передачи и приоритет помогают понимать текущую активность и не прерывать уже ведущийся разговор.
Обработка аварийных сигналов
Если радиосеть поддерживает эту функцию, аварийный сигнал может определить вызывающего, выделить соответствующую группу, включить звуковое оповещение, открыть карточку инцидента, запустить запись и уведомить руководителя или другой диспетчерский пост.
Сигнал тревоги должен оставаться видимым до подтверждения авторизованным оператором. Отключение звука не должно автоматически удалять событие или его запись из процесса обработки.
Объединение разных каналов
Объединение каналов временно соединяет две или более радиогруппы или коммуникационные системы. Это полезно, когда охрана, ремонт, пожарные, руководство и внешние службы обычно пользуются разными ресурсами, но должны координироваться при одном инциденте.
Интерфейс должен ясно показывать, какие каналы объединены, кто создал соединение и когда оно было отключено. Постоянные или неконтролируемые объединения могут вызвать перегрузку, акустическую обратную связь и конфликты прав.
Запись и воспроизведение событий
Запись радиопереговоров используется для разбора инцидентов, обучения, соблюдения требований, разрешения споров и оперативного анализа. Полезная запись включает не только аудио, но и временные метки, названия каналов, идентификаторы операторов, направление передачи, аварийные теги и связанную информацию.
Система воспроизведения должна поддерживать поиск по времени, каналу, оператору, типу события и номеру инцидента. Без структурированных метаданных работа с большим архивом становится медленной и ненадёжной.
| Функция | Типичные возможности | Оперативное назначение |
|---|---|---|
| Голосовое диспетчерское управление | PTT, выбор канала, групповой вызов | Координирует полевые группы и диспетчерские |
| Обработка аварий | Приоритетная тревога, подтверждение, эскалация | Выявляет и обрабатывает срочные события |
| Совместимость систем | Объединение каналов, SIP-соединение, удалённые шлюзы | Связывает разные системы и объекты |
| Запись | Аудио, временные метки, идентификаторы, метаданные событий | Поддерживает расследование и ответственность |
| Мониторинг системы | Состояние шлюзов, тревоги линий, контроль сервисов | Заранее предупреждает о проблемах связи |
4. Шлюз RoIP, сеть, безопасность и интеграция
Согласование шлюза с радиоинтерфейсом
Шлюз RoIP должен соответствовать как подключённому радиооборудованию, так и диспетчерской платформе. Радиоинтерфейсы могут включать симметричный или несимметричный звук, сигналы микрофонного или линейного уровня, входы и выходы PTT, детектирование шумоподавителя, состояние COR/COS, последовательные данные и внешние управляющие контакты.
Разные радиостанции и ретрансляторы могут использовать различную распиновку, уровни напряжения, способы заземления и управляющую логику. Совместимость протокола сама по себе не гарантирует работу без правильного кабеля и настройки параметров.
Со стороны IP шлюз может использовать RTP, SIP, многоадресную или одноадресную передачу либо фирменный протокол управления. Одинмногоканальный шлюз RoIPподходит, когда к одной диспетчерской среде необходимо подключить несколько радиоканалов или удалённых площадок.
Настройка аудио и PTT
Уровень аудио необходимо проверять на выходе радиостанции, входе шлюза, выходе шлюза и входе передатчика. Повышение одного уровня для компенсации неправильно настроенного интерфейса может вызвать искажения, шум или эхо в другом участке тракта.
Время упреждения PTT, задержка аудио, время отпускания, работа шумоподавителя и обнаружение тишины должны проверяться с реальной базовой станцией или ретранслятором. Нельзя считать, что значения по умолчанию подходят всем моделям.
Задержка, джиттер и качество обслуживания
Чистый тест в незагруженной локальной сети мало что доказывает. Реакцию PTT, качество речи, джиттер и потери пакетов необходимо проверять и при обычной рабочей нагрузке WAN.
Большая задержка приводит к тому, что диспетчер и полевой пользователь говорят одновременно. Потеря пакетов и нестабильный джиттер вызывают прерывистый звук и пропуски слов. Сотовые, спутниковые, VPN- и протяжённые WAN-линии требуют дополнительных испытаний при меняющихся условиях.
Медиапотоки и сигнализация диспетчерской связи должны иметь соответствующий сетевой приоритет. Маркировки QoS должны поддерживаться коммутаторами, маршрутизаторами, межсетевыми экранами, VPN-оборудованием и каналами провайдера. Маркировать трафик только на шлюзе бессмысленно, если промежуточное оборудование снимает или игнорирует приоритет.
Безопасность и права операторов
Системы радиодиспетчерской связи могут управлять каналами, связанными с безопасностью и производством. В проект следует включать аутентификацию пользователей, ролевые права, сегментацию сети, защищённый административный доступ, журналирование событий и регулярную проверку учётных записей.
Не каждый оператор должен иметь право передачи во всех радиогруппах. Аварийные каналы, объединения с внешними службами, управленческие группы и ограниченные оперативные каналы могут требовать разрешения руководителя.
Интеграция телефонии, GIS, видео и сигнализации
Радиоканалы можно соединять с SIP-телефонами, PBX, аварийными конференциями и коммуникационными платформами командных центров. Политика доступа должна определять, кто может входить в радиогруппу, допускается ли управление DTMF, записываются ли объединённые вызовы и как долго соединение может оставаться активным без оператора.
Если радиостанции или транспорт передают координаты, платформа может отображать полевые подразделения на GIS-карте. Операторы находят ближайшие ресурсы, просматривают маршруты патрулирования и понимают, какие группы ближе всего к инциденту.
Кнопки экстренного вызова, системы контроля доступа и пожарной сигнализации, видеоаналитика, промышленные датчики и платформы управления инцидентами также могут запускать радиосценарии. Тревога может открыть нужную группу, показать место, вывести ближайшую камеру, уведомить дежурного и прикрепить записи к карточке события.
Резервирование и синхронизация времени
Критически важным системам могут потребоваться резервные диспетчерские серверы, шлюзы, два коммутатора, отдельные маршруты WAN, запасные консоли и защищённые источники питания. Для защиты от общей причины отказа эти компоненты не должны использовать один коммутатор, электрическую линию, кабельный лоток или ввод в здание.
Серверы, шлюзы, консоли и платформы записи должны использовать единый источник времени. Точные временные метки необходимы для восстановления последовательности передач, тревог, записей и действий операторов.

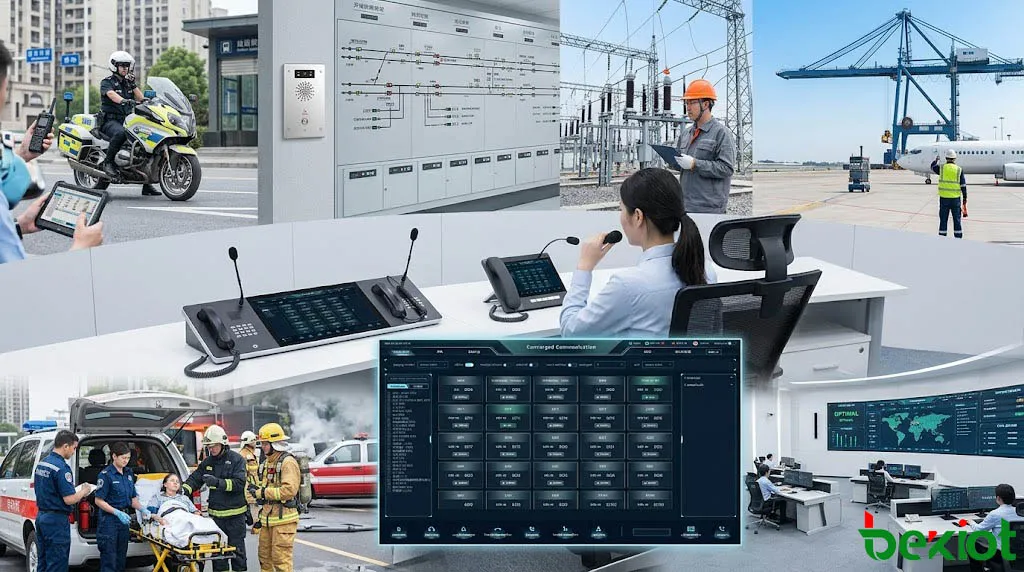

5. Применение в отраслях
| Отрасль | Типичные пользователи и объекты | Основные требования к диспетчеризации |
|---|---|---|
| Общественная безопасность | Полиция, пожарные, медицинские бригады, командные автомобили, временные пункты управления | Приоритетный PTT, аварийные сигналы, межведомственное объединение, отказоустойчивые рабочие места |
| Железные дороги и транспорт | Станции, депо, транспорт, ремонтные группы, центры управления | Управление несколькими объектами, удалённая диспетчеризация, координация групп, журналы связи |
| Аэропорты и порты | Наземные операции, безопасность, обслуживание, логистика, аварийное реагирование | Ведомственные группы, временные объединения, широкая зона покрытия, координация инцидентов |
| Коммунальная инфраструктура | Подстанции, трубопроводы, выездные бригады, ремонтные группы, удалённые объекты | Распределённая связь, резервные каналы, тревоги, журналы обслуживания |
| Промышленность и добыча | Производственные зоны, склады, подземные участки, операторные, группы безопасности | Надёжный PTT, защищённая радиосвязь, аварийные группы, резервированная инфраструктура |
| Кампусы и частные объекты | Охрана, парковки, обслуживание, уборка, мероприятия и аварийные группы | Простое управление, связь между зданиями, запись и временные группы |
Условия в отраслях различаются, но основное требование одинаково: полевым пользователям нужен немедленный доступ к правильной группе, а центру управления — видимость состояния, права, запись и понятный порядок обработки инцидента.
6. Развёртывание, надёжность и диагностика
Определите рабочий процесс до выбора оборудования
До выбора шлюзов и консолей необходимо определить количество радиоканалов, объектов, операторов, диспетчерских, пользовательских групп, аварийные процедуры, правила записи и внешние интеграции.
План каналов должен отражать реальные обязанности. Нужно определить, кто контролирует каждую группу, кто имеет право передачи, как эскалируется авария и как сохраняется связь при недоступности основного центра.
Проверьте совместимость радиоинтерфейса
Не все радиостанции и ретрансляторы предоставляют одинаковые аудио-, PTT-, статусные или информационные интерфейсы. Перед монтажом необходимо проверить схемы подключения, распиновку, уровни сигналов, заземление и управляющую логику.
Даже шлюзу с поддержкой нужного IP-протокола может потребоваться специальный интерфейсный кабель и настройка под конкретную модель.
Проверьте всю цепочку связи
Приёмочные испытания не должны ограничиваться успешным тестовым вызовом. Инженерам следует проверить:
Приём на консоли аудио с полевой радиостанции;
Передачу радиостанцией аудио с диспетчерской консоли;
Время реакции PTT и сохранность первой части фразы;
Индикаторы занятости канала и состояния приёма;
Подтверждение и эскалацию аварийной тревоги;
Поиск записей, временных меток и метаданных;
Создание и снятие объединений каналов;
Переключение при отказе шлюза, сервера, сети и питания;
Работу при перегрузке сети;
Локальную радиосвязь после отказа IP-транспортного канала.
Типовые неисправности и порядок диагностики
Частые проблемы: односторонний звук, задержка PTT, обрезанная речь, низкий уровень передачи, неправильная маршрутизация, отсутствие записей, нестабильная регистрация шлюза, потеря пакетов, блокировка межсетевым экраном и конфликты IP-адресов.
При диагностике следует разделять RF- и IP-части:
Убедитесь, что радиоканал работает локально без IP-диспетчерской платформы.
Проверьте, принимает ли шлюз радиоаудио и состояние COR/COS.
Убедитесь, что шлюз активирует PTT и передаёт в радиостанцию чистый звук.
Проверьте доставку медиапакетов и управляющих пакетов на диспетчерский сервер.
Проверьте права оператора, маршрутизацию каналов и аудиоустройства консоли.
Проверьте сервисы записи, доступный объём хранения и синхронизацию времени.
Такой порядок предотвращает повторные изменения сетевых настроек, когда реальная причина находится в радиокабеле, уровне сигнала, заземлении или интерфейсе PTT.
Распространённые ошибки проектирования
Считать интеграцию радиосвязи только аудиосоединением;
Использовать неясные или несогласованные названия каналов;
Предоставлять слишком многим операторам доступ к критическим группам;
Передавать диспетчерский трафик по незащищённой WAN без QoS и резервного канала;
Устанавливать резервные серверы, сохраняя один коммутатор или одну линию питания;
Не проверять тревоги, объединения, записи и резервные процедуры до ввода в эксплуатацию.
Итоговая приёмка должна включать реалистичные тренировки связи, испытания переключения и сценарии инцидентов, а не только проверку конфигурации.
7. Перспективы и часто задаваемые вопросы
Профессиональная радиодиспетчерская связь развивается в сторону конвергентных коммуникаций. Радиоканалы всё чаще работают совместно с широкополосным PTT, LTE или 5G, SIP-телефонией, спутниковыми линиями, видеодиспетчеризацией, GIS, IoT-сигнализацией и программными командными платформами.
Это не означает исчезновение традиционной профессиональной радиосвязи. Выделенные радиосети по-прежнему обеспечивают мгновенный групповой вызов, простую работу в поле, независимое RF-покрытие и предсказуемое поведение при высокой нагрузке или риске.
Практическое направление — сохранить профессиональную радиосвязь как надёжный полевой доступ, а IP-архитектуру использовать для расширения управления, записи, совместимости и координации нескольких объектов.
Можно ли подключить существующую аналоговую радиосистему?
Во многих случаях да. Радиостанция или ретранслятор должны иметь подходящие аудио- и PTT-интерфейсы, а желательно и сигналы состояния канала. Шлюз RoIP преобразует их в IP-медиапотоки и управляющую информацию.
Нужен ли местный диспетчер на каждом объекте?
Нет. Удалёнными радиоплощадками можно управлять из центральной диспетчерской по IP-сети. На важном объекте локальная консоль может сохраняться как резервная или оперативная точка.
Что происходит при отказе IP-транспортного канала?
Местные пользователи могут продолжать общаться по локальной RF-сети, если ретранслятор или базовая станция остаются в работе. Удалённый диспетчерский доступ обычно прекращается, если нет резервной линии, второго центра или локальной процедуры перехода.
Обязателен ли GPS?
Нет. PTT-диспетчеризация, групповая связь, мониторинг каналов и запись работают без GPS. Координаты — дополнительная функция для карты, выбора подразделений и отслеживания ресурсов.
Как планировать названия каналов и групп?
Названия должны соответствовать реальным подразделениям, местам, функциям или аварийным ролям. Во время инцидента оператор должен сразу узнать нужную группу, не расшифровывая технические радиокоды.
Какая диспетчерская консоль подходит?
Выбор зависит от количества каналов, процесса работы, размера экрана, требований к оповещению и внешним интеграциям. В проекте может использоваться отдельнаяIP-диспетчерская консоль,IP-консоль оповещения и диспетчеризацииили программный интерфейс оператора.
Система радиодиспетчерской связи на базе IP даёт результат, когда радиоканалы, операторы, удалённые объекты и процедуры инцидентов управляются как единая коммуникационная среда. Итог зависит от правильного RF-покрытия, совместимых интерфейсов шлюзов, контролируемых прав, устойчивой сети и процедур, которые остаются понятными под нагрузкой.
