Les systèmes KVM distribués offrent un moyen flexible de gérer les ressources audio et vidéo au sein des centres de commandement et de contrôle modernes. Les ordinateurs professionnels, les systèmes d'enregistrement, les plateformes de surveillance, les ressources de visioconférence et autres informations visuelles peuvent être distribués via des réseaux IP ou en fibre optique et présentés sur les postes de travail des opérateurs, les murs vidéo et autres terminaux d'affichage. Cela donne au personnel de commandement une plus grande liberté pour appeler, commuter et partager des informations sans être limité par un câblage point à point fixe.
Le défi devient plus complexe lorsque le centre de commandement doit intégrer des ressources vidéo qui existent déjà sur différents réseaux. Les systèmes de surveillance, les plateformes de visioconférence, les visiophones, les drones, les véhicules de commandement mobiles et autres systèmes distants peuvent tous utiliser différentes méthodes de streaming, codecs et protocoles de communication. Dans un déploiement à grande échelle, le seul réseau de surveillance peut contenir des dizaines de milliers de caméras. Connecter chaque source externe via un chemin de codage et de décodage matériel individuel peut rendre le système de plus en plus difficile à étendre et à gérer. Une architecture plus pratique consiste à introduire une couche unifiée d'accès vidéo et de conversion de médias entre ces systèmes externes et l'environnement KVM distribué.
Où s'insère le KVM distribué
La principale force du KVM distribué est la gestion des ressources audio et vidéo au sein du centre de commandement physique. Les sources vidéo peuvent être transportées via l'infrastructure réseau ou fibre et attribuées à différentes destinations d'affichage en fonction des exigences opérationnelles.
Dans une salle de commandement typique, un opérateur peut avoir besoin d'appeler un poste de travail sur un écran de bureau, de déplacer une autre source vers le mur vidéo principal et de basculer rapidement entre différents systèmes d'information lors d'un incident. Le KVM distribué fournit le cadre de commutation et de présentation requis pour ces opérations.
Ce modèle est particulièrement efficace lorsque la source est un ordinateur, un serveur, un enregistreur ou un autre périphérique doté d'une interface vidéo locale prévisible. La difficulté apparaît lorsque la ressource est déjà un flux vidéo réseau plutôt qu'un signal vidéo physique conventionnel.
Les centres de commandement modernes dépendent de plus en plus de la vidéo provenant de systèmes situés à l'extérieur de la salle elle-même. Une plateforme de surveillance peut gérer des caméras réparties dans toute une ville, un site industriel ou un réseau de transport. Une plateforme de visioconférence peut fournir des images de réunions à distance. Un drone ou un véhicule de commandement mobile peut renvoyer en continu une vidéo en direct depuis un lieu d'incident. Les systèmes de communications unifiées peuvent également contenir des terminaux vidéo basés sur SIP que les opérateurs doivent afficher immédiatement.
Si chacun de ces systèmes est converti séparément en une source KVM physique, le nombre d'interfaces et de dispositifs intermédiaires peut augmenter rapidement. La couche KVM fonctionne donc plus efficacement lorsqu'elle reste concentrée sur l'interaction dans la salle de commandement tandis qu'une autre couche gère l'accès vidéo natif du réseau.
Cette séparation est également précieuse pour la planification du système. Le nombre de postes d'opérateur et de sorties grand écran ne doit pas nécessairement croître au même rythme que le nombre de caméras disponibles ou de sources vidéo distantes. Un centre de commandement peut avoir accès à des dizaines de milliers de chaînes vidéo alors qu'un faible pourcentage seulement est visualisé simultanément. Au lieu de traiter chaque flux disponible comme une entrée physique occupée en permanence, le système peut appeler la ressource réseau requise lorsqu'un opérateur, un incident ou une tâche de répartition en a besoin.

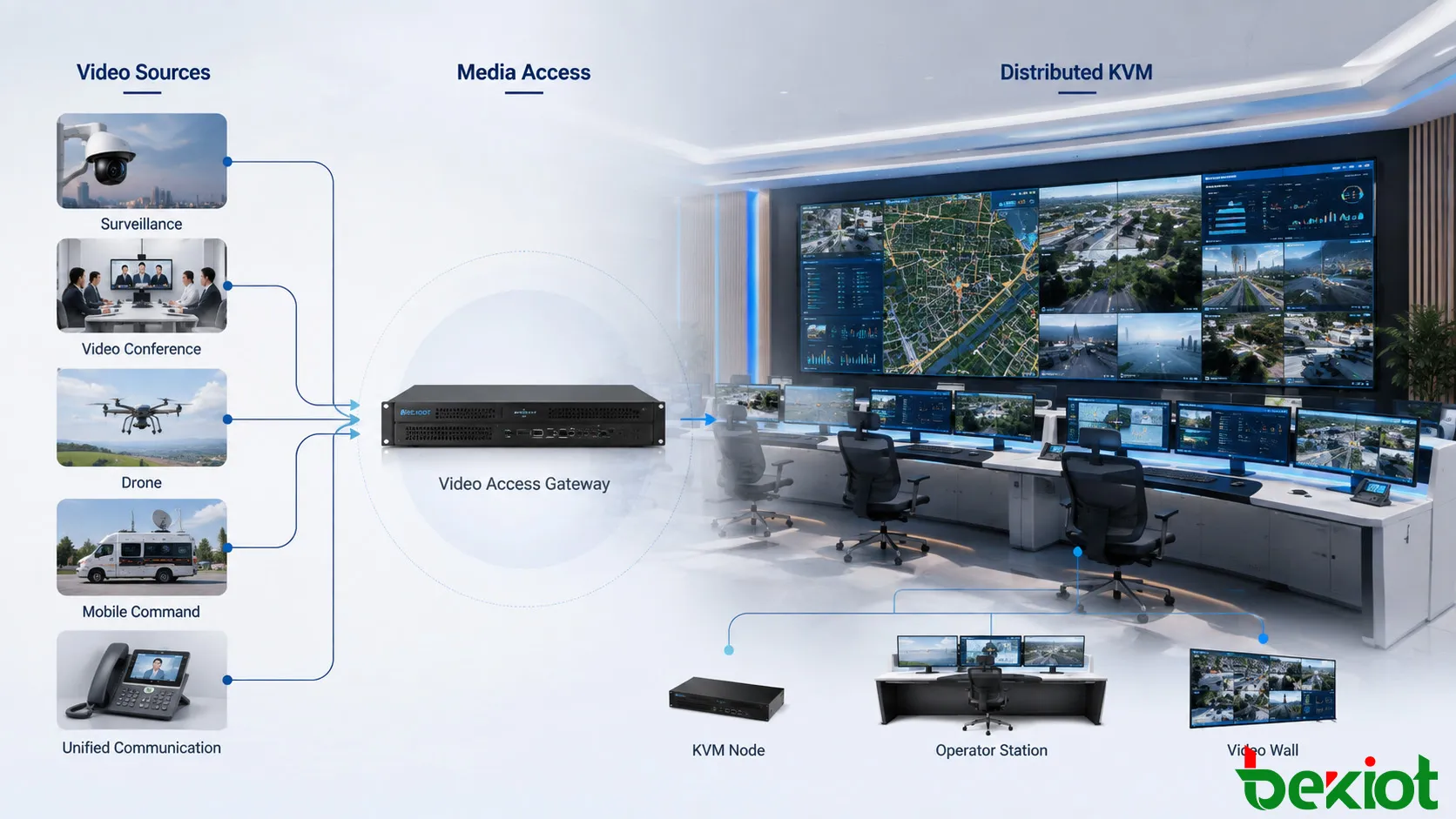

Construction d'une couche d'accès aux médias unifiée
Un centre de commandement évolutif peut placer une passerelle d'accès vidéo ou un service de médias entre les systèmes vidéo externes et le réseau KVM distribué. Son but n'est pas de remplacer la commutation KVM. Il fournit plutôt un point d'entrée et de sortie commun pour les ressources vidéo réseau.
Les systèmes externes livrent d'abord leurs flux à la couche médias via leurs interfaces réseau existantes. La couche médias identifie la source requise, reçoit ou extrait le flux, convertit le protocole ou le codec si nécessaire, puis fournit un flux compatible à l'environnement KVM.
Cela crée une division des responsabilités plus claire. Les systèmes de surveillance, de conférence, de vidéo mobile et de communication continuent d'exercer leurs tâches originales. La couche médias gère l'intégration et la compatibilité des flux. Le KVM distribué reste responsable de la distribution des ressources visuelles résultantes aux opérateurs et aux écrans.
L'architecture est particulièrement utile lorsqu'un centre de commandement doit ajouter continuellement de nouveaux systèmes vidéo. Au lieu de reconstruire l'infrastructure KVM chaque fois qu'une nouvelle plateforme est introduite, la nouvelle ressource peut d'abord être adaptée au niveau de la couche d'accès aux médias. Une fois convertie dans un format que le côté KVM peut reconnaître, elle devient une autre ressource disponible au sein de l'environnement de commandement.
Le résultat est un flux de travail plus unifié. Les opérateurs n'ont pas besoin de comprendre comment chaque système d'origine délivre la vidéo. Ils ont seulement besoin d'accéder aux ressources requises pour la surveillance, la répartition et la réponse aux incidents.
D'un point de vue technique, cette conception en couches peut également réduire les couplages inutiles entre les systèmes. Les modifications apportées à une plateforme de surveillance, à un système de communication vidéo ou à une source vidéo de terrain ne nécessitent pas automatiquement des modifications correspondantes dans l'ensemble du réseau KVM. Tant que la couche d'accès aux médias peut continuer à obtenir et normaliser le flux requis, le flux de travail de présentation dans la salle de commandement peut rester largement inchangé.
Connexion de la vidéo de surveillance et de conférence
Les systèmes de surveillance sont l'une des sources les plus importantes dans un centre de commandement. Les grands projets peuvent impliquer des milliers, voire des dizaines de milliers de caméras. L'intégration directe de chaque caméra via un chemin de codage matériel indépendant est difficile à maintenir et peut rendre l'extension ultérieure inutilement compliquée.
Une couche médias unifiée peut se connecter directement à des caméras réseau sélectionnées ou communiquer avec une plateforme de vidéosurveillance existante. Lorsque la plateforme en amont maintient déjà des répertoires de caméras et des structures organisationnelles, ces ressources peuvent être récupérées via la plateforme plutôt que de recréer chaque relation de caméra à l'intérieur du système KVM.
Les flux requis peuvent ensuite être convertis dans un format adapté au décodage KVM en aval. RTSP est largement utilisé pour ce type de livraison vidéo. Lorsque la ressource de surveillance d'origine est acquise via une autre méthode d'accès, la couche médias peut normaliser le flux avant de le présenter à l'environnement KVM.
La sélection des ressources est particulièrement importante dans les grands déploiements de surveillance. Le centre de commandement n'a normalement pas besoin de décoder chaque caméra en continu. Les opérateurs peuvent récupérer la vidéo en fonction de la zone géographique, du type d'événement, du groupe de caméras ou de la tâche opérationnelle. Les images pertinentes peuvent ensuite être attribuées aux écrans des opérateurs, aux postes d'investigation ou aux dispositions de grand écran au fur et à mesure que la situation évolue.
La visioconférence introduit un modèle d'intégration différent. Dans un déploiement de base, un terminal de conférence peut être connecté au système KVM distribué en tant que source vidéo physique conventionnelle. Cette approche est adaptée lorsque le centre de commandement a seulement besoin d'afficher la sortie du terminal.
Une intégration plus poussée peut plutôt avoir lieu au niveau des médias. Une MCU de conférence ou une plateforme de conférence associée peut fournir la vidéo de réunion mixée sous forme de flux réseau. Ce flux peut être introduit directement dans l'environnement médias du centre de commandement, réduisant ainsi la dépendance à une sortie vidéo physique dédiée pour chaque ressource de conférence.
Cette approche est utile lorsque la visioconférence et la visualisation du centre de commandement doivent fonctionner comme des parties d'un même flux de travail d'information plutôt que comme des systèmes complètement séparés. Lors d'un incident majeur, par exemple, les participants à la conférence, les images de surveillance et la vidéo de terrain distante peuvent être présentées dans le même environnement de commandement afin que les décideurs puissent comparer les informations visuelles en direct tout en communiquant avec les équipes distantes.
Intégration de la vidéo de terrain dans les opérations
Les centres de commandement ont de plus en plus besoin d'images en temps réel provenant de sites situés au-delà de la couverture de surveillance fixe. Les drones, les véhicules de commandement mobiles et autres systèmes vidéo distants sont fréquemment utilisés lors des interventions d'urgence, des inspections d'infrastructures, des opérations de sécurité et des grands événements publics.
Ces sources sont différentes des caméras fixes car le chemin de communication peut changer à mesure que l'équipement de terrain se déplace. Certains appareils envoient la vidéo vers le centre de commandement, tandis que d'autres systèmes permettent au centre de demander un flux. Pour cette raison, se fier à une seule méthode de livraison vidéo peut restreindre l'interopérabilité.
Une couche d'accès aux médias conçue pour la vidéo hétérogène doit être capable de fonctionner avec des méthodes de streaming et de communication courantes telles que RTMP, RTSP, SIP et GB28181. Le support de plusieurs interfaces permet au centre de commandement d'accepter la vidéo d'une plus large gamme d'équipements de terrain sans créer une architecture d'intégration distincte pour chaque catégorie de dispositif.
L'adaptation des médias est également importante car le flux entrant peut ne pas correspondre aux capacités du décodeur KVM en aval. La vidéo provenant des dispositifs de terrain peut différer en codec, résolution, fréquence d'images et débit binaire. La couche d'intégration peut normaliser ces caractéristiques avant de transmettre le flux au système d'affichage du centre de commandement.
Cela crée un chemin pratique depuis le lieu de l'incident jusqu'à l'opérateur. Un drone peut fournir une vue aérienne, un système monté sur véhicule peut envoyer une vidéo depuis une unité d'intervention mobile, et des caméras de surveillance fixes peuvent fournir le contexte environnant. Une fois ces sources converties en vidéo réseau compatible, le système KVM peut les distribuer aux postes d'opérateur requis ou aux grands écrans.
Pour les applications d'urgence, la valeur ne réside pas seulement dans la réception d'un flux vidéo distant, mais aussi dans le fait de le rendre immédiatement utilisable dans le flux de travail de commandement existant. La vidéo de terrain doit pouvoir être appelée aux côtés des cartes, des images de surveillance, des interfaces de communication et des applications métier, permettant aux opérateurs de comparer les informations sans basculer de manière répétée entre des plateformes non liées.

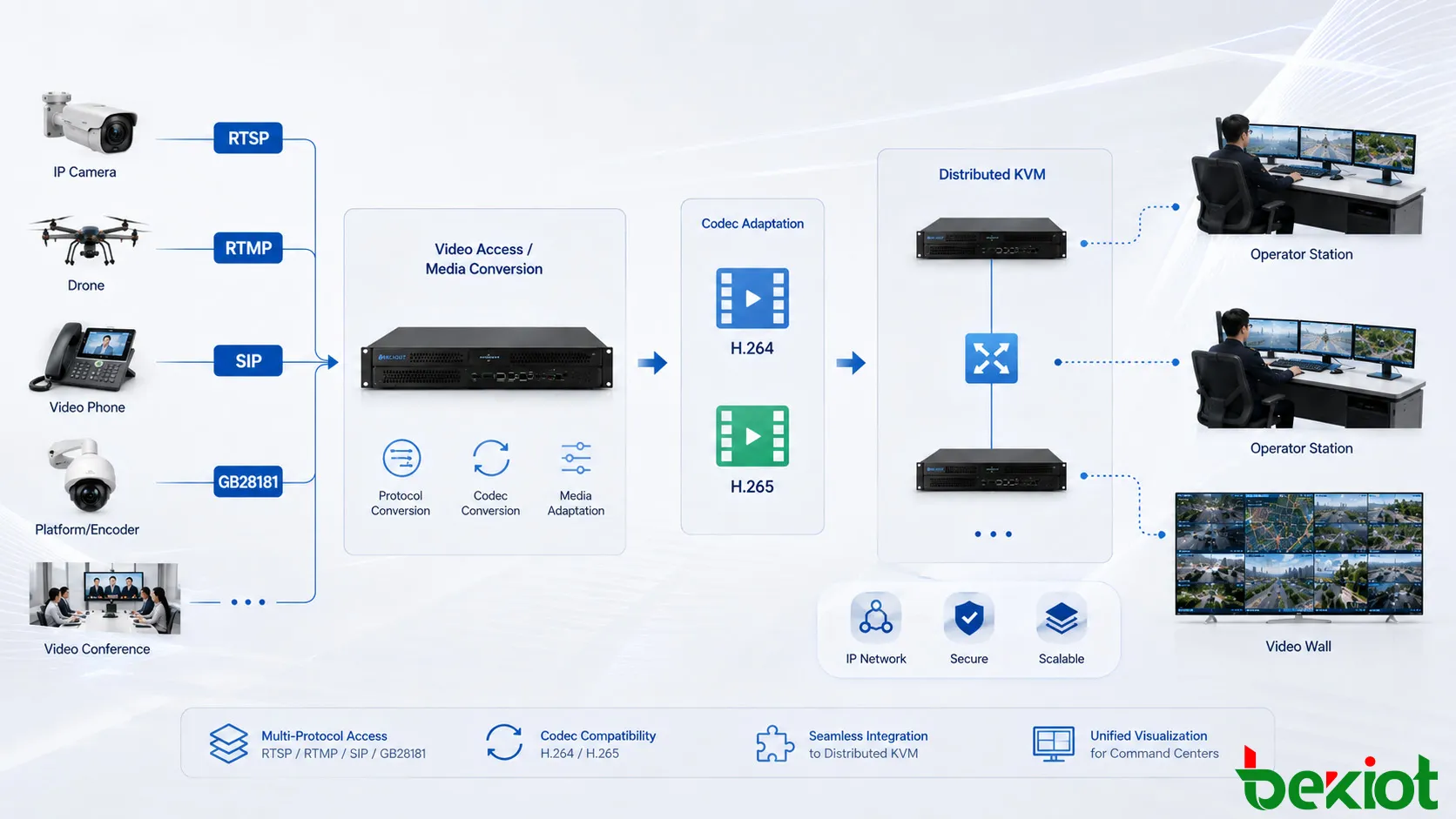

Résoudre les différences de protocole et de codec
L'intégration vidéo ne se réalise pas simplement parce que deux systèmes sont connectés au même réseau. Les systèmes d'envoi et de réception doivent également s'accorder sur la manière dont la vidéo est encodée, transportée et présentée.
H.264 et H.265 sont tous deux couramment rencontrés dans les environnements de surveillance et de vidéo en temps réel. Une source peut générer du H.265 tandis qu'un point de terminaison ou une application en aval est conçu autour du H.264. Dans ce cas, une conversion de codec peut être nécessaire avant que le flux puisse être utilisé de manière fiable par le système de destination.
Les différences de protocole créent un problème similaire. Un système de communication vidéo basé sur SIP et un flux de travail vidéo KVM orienté RTSP n'utilisent pas le même modèle de signalisation même si tous deux transportent de la vidéo IP. La conversion de la vidéo SIP en un flux accessible via RTSP permet à la vidéo du système de communication d'être disponible pour les décodeurs KVM sans modifier la fonction d'origine de la plateforme de communication.
La conversion inverse peut également être utile lorsque les médias doivent passer d'un environnement orienté RTSP vers un système basé sur SIP. Ainsi, la couche médias agit comme une frontière d'interopérabilité plutôt que de forcer chaque plateforme connectée à prendre en charge l'interface native de tous les autres systèmes.
La résolution, la fréquence d'images et le débit binaire peuvent également nécessiter un ajustement au cours de ce processus. L'objectif n'est pas d'appliquer des paramètres identiques à chaque flux, mais de créer un profil de médias que l'application réceptrice puisse traiter correctement.
La planification du réseau doit être prise en compte en même temps. Les flux haute résolution peuvent consommer une bande passante significative lorsque de nombreux canaux sont ouverts simultanément. Le nombre de flux simultanés, la qualité d'image requise et la capacité réseau disponible doivent donc être évalués ensemble. Ceci est particulièrement important lorsque la vidéo est transmise entre des sites distants, des centres de commandement et des réseaux de terrain, plutôt que de rester à l'intérieur d'un seul réseau local.
Intégration avec les communications unifiées
Un centre de commandement moderne combine souvent la surveillance visuelle avec la voix, les appels vidéo et les communications de répartition. Les plateformes de communications unifiées peuvent inclure des visiophones, des terminaux de communication intelligents et d'autres terminaux basés sur SIP contenant des vidéos en temps réel utiles.
Ces ressources sont précieuses lors d'une réponse coordonnée car les opérateurs peuvent avoir besoin de placer la vidéo de communication à côté des images de surveillance ou des flux de terrain sur le même environnement d'affichage de commandement. Cependant, les terminaux de communication sont normalement conçus pour des sessions interactives plutôt que pour une distribution vidéo KVM continue.
Une couche de conversion de médias fournit le pont entre ces modèles opérationnels. La vidéo basée sur SIP peut être convertie en un flux que les ressources KVM en aval peuvent recevoir. Le codec, la résolution, la fréquence d'images et le débit binaire peuvent également être adaptés lorsque le système de communication et le système d'affichage utilisent des exigences médiatiques différentes.
Le centre de commandement peut donc combiner plusieurs catégories d'informations auparavant indépendantes. La surveillance fixe fournit une surveillance continue, les conférences soutiennent la collaboration à distance, la vidéo mobile fournit des images du terrain et les communications unifiées ajoutent des informations visuelles provenant des terminaux de communication.
Le KVM distribué joue alors le rôle qui lui convient le mieux : décider où ces ressources doivent être affichées et les mettre à la disposition du bon opérateur ou du bon écran de commandement.
Ceci est particulièrement utile dans les environnements de commandement multi-départements. Les équipes de sécurité, d'exploitation, d'intervention d'urgence et de gestion peuvent utiliser différents systèmes de communication et vidéo dans leur travail quotidien, mais les incidents majeurs exigent souvent que ces ressources soient visualisées ensemble. Un cadre d'accès visuel commun réduit la nécessité de construire un chemin d'affichage séparé pour chaque département.
Planification de la croissance et de la fiabilité
L'évolutivité doit être prise en compte dès le début d'un projet de centre de commandement KVM distribué. Le nombre de sources vidéo connectées peut augmenter beaucoup plus rapidement que le nombre de postes d'opérateur physiques. De nouvelles zones de surveillance, des points de surveillance temporaires, des systèmes de conférence supplémentaires et des dispositifs vidéo mobiles peuvent tous être introduits après la mise en service du centre de commandement.
Une architecture modulaire facilite la gestion de cette croissance. Les systèmes externes peuvent rester dans leurs propres domaines opérationnels tandis que la couche d'intégration médiatique fournit un accès contrôlé aux ressources sélectionnées. L'environnement KVM n'a besoin de gérer que les flux réellement requis pour les tâches d'affichage et de répartition en cours.
La fiabilité dépend également de l'évitement de chemins de signal à usage unique inutiles. Dans la mesure du possible, l'architecture réseau, les services de médias et la distribution KVM doivent être conçus de manière qu'une défaillance d'une source vidéo externe ou d'une application n'affecte pas les ressources non liées du centre de commandement. La segmentation du réseau, la planification de la bande passante et les chemins redondants peuvent être envisagés en fonction de l'importance et de l'échelle du projet.
L'organisation centralisée des ressources peut améliorer davantage le fonctionnement quotidien. Au lieu que les opérateurs mémorisent des adresses de périphériques individuelles ou basculent manuellement entre de nombreuses plateformes indépendantes, les caméras et autres sources vidéo peuvent être organisées selon l'emplacement, le département ou l'objectif opérationnel. Cela facilite la recherche de l'image requise lors de la surveillance de routine ainsi que lors de la réponse aux urgences.
Une architecture de centre de commandement plus flexible
Le principe de conception central est d'éviter de forcer le système KVM distribué à résoudre directement tous les problèmes de compatibilité vidéo externe. KVM fournit une base efficace pour la distribution des ressources à l'intérieur des salles de contrôle et des centres de commandement, en particulier lorsque des réseaux IP ou en fibre à haute capacité sont déjà disponibles. Cependant, la vidéo réseau externe introduit un ensemble distinct d'exigences.

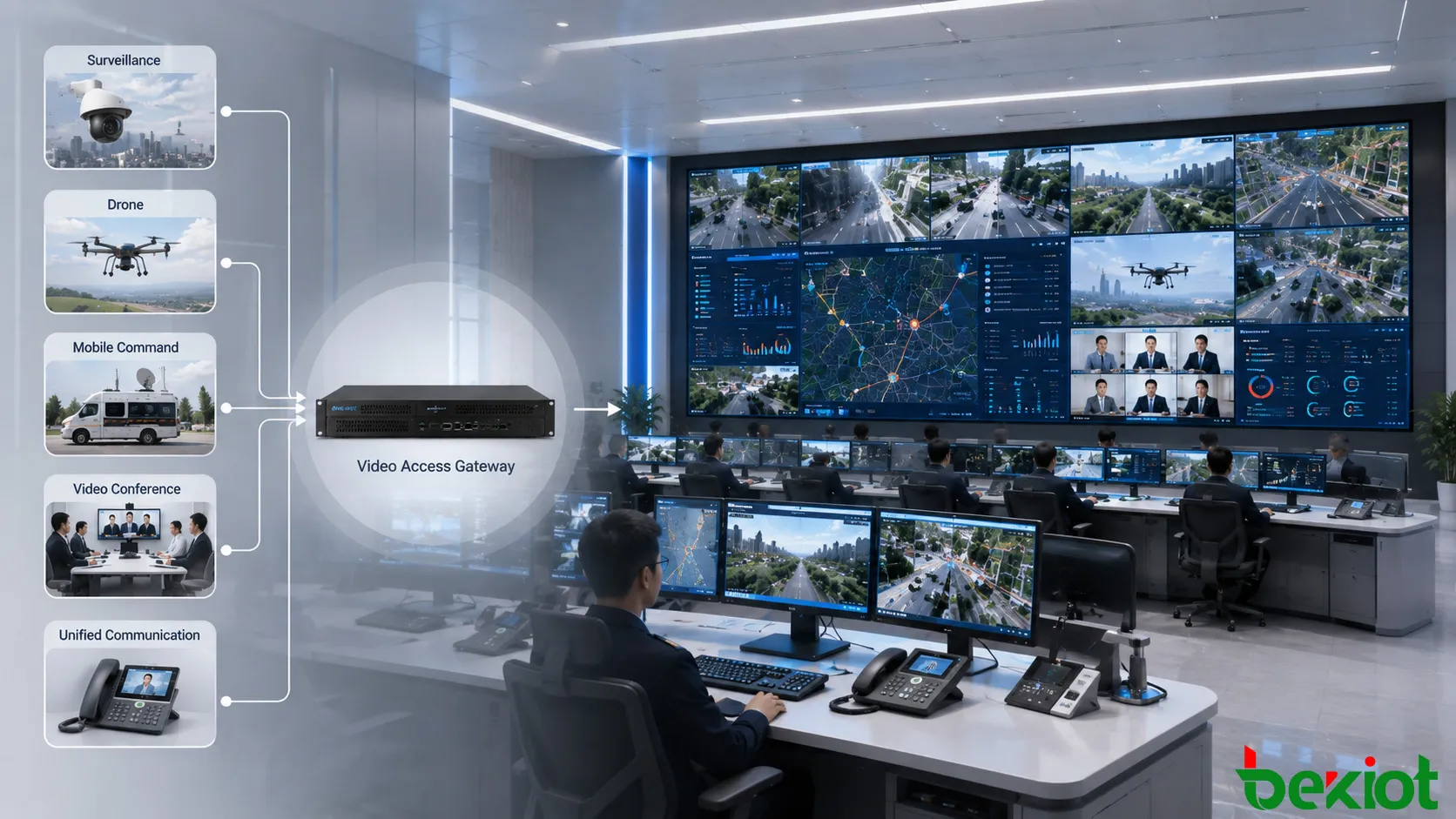

En ajoutant une couche unifiée d'accès vidéo et de conversion de médias, les systèmes de surveillance, les plateformes de visioconférence, les drones, les véhicules de commandement mobiles et les terminaux de communications unifiées peuvent être connectés via un chemin d'intégration cohérent. Les ressources RTSP, RTMP, SIP et GB28181 peuvent être intégrées à l'architecture, tandis que les différences H.264 et H.265 peuvent être traitées lorsque la conversion est requise.
Cette séparation rend la solution globale plus facile à étendre. La couche KVM continue de gérer la salle de commandement, tandis que la couche médias se concentre sur l'accès vidéo externe, la conversion de flux et l'interopérabilité. À mesure que de nouveaux systèmes vidéo sont introduits, ils peuvent être intégrés sans modifier le modèle opérationnel fondamental du centre de commandement.
Plus important encore, l'architecture permet au centre de commandement de gérer la vidéo comme une ressource opérationnelle plutôt que comme un ensemble d'entrées physiques isolées. Les opérateurs peuvent appeler les informations requises pour une tâche spécifique, les afficher sur le poste ou le mur vidéo approprié, et combiner plusieurs sources à mesure que la situation évolue.
Pour les projets qui doivent combiner de grands réseaux de surveillance avec des conférences, la vidéo mobile et la communication en temps réel, cette approche en couches transforme le KVM distribué d'un système de distribution de signaux local en une partie d'un environnement de commandement et de répartition visuel plus large.
FAQ
Les enregistreurs corporels et les unités de surveillance portables peuvent-ils être connectés ?
Oui. Ces dispositifs peuvent être introduits lorsque leurs flux vidéo réseau sont accessibles via la couche d'intégration médiatique. Leurs flux peuvent ensuite être convertis dans un format adapté à l'environnement du centre de commandement en aval.
La même architecture peut-elle accepter des sources de streaming vidéo en direct ?
Oui. Les sources de streaming en direct réseau peuvent être incorporées aux côtés de la vidéo de surveillance et de communication lorsque la méthode de streaming pertinente est prise en charge par la couche d'accès aux médias.
La vidéo du centre de commandement peut-elle être envoyée à une MCU de conférence ?
Oui. L'intégration ne doit pas se limiter à la réception de vidéo de conférence. Les ressources vidéo sélectionnées du centre de commandement peuvent également être agrégées et livrées à une MCU de conférence lorsque la conversion de médias requise est disponible.
Un flux externe peut-il être utilisé comme entrée de visioconférence ?
Oui. En plus des postes de travail des opérateurs et des grands écrans, un flux vidéo réseau adapté peut être livré à un flux de travail de conférence lorsque l'interface de destination et le format de média sont compatibles.
