Dans les projets de communication sans fil 4G, des termes tels que LTE Cat.1 et LTE Cat.4 apparaissent souvent lors de la sélection des modules, de la planification des terminaux, de la conception de l'interphonie sur réseau public, du déploiement de l'IdO industriel, de la surveillance à distance et de l'intégration des systèmes de communication mobile. Ces noms de catégories ne sont pas de simples étiquettes marketing. Ils décrivent différents niveaux de capacité LTE, en particulier les performances théoriques maximales de liaison montante et descendante qu'un terminal peut supporter dans un réseau 4G.

Pour les intégrateurs de systèmes, les planificateurs de produits et les acheteurs de projets, comprendre la différence entre Cat.1 et Cat.4 est important car cela affecte les performances de communication, le coût du terminal, la consommation d'énergie, l'utilisation des ressources réseau et l'évolutivité à long terme. Choisir un module avec une bande passante insuffisante peut entraîner un service instable, tandis qu'un module surdimensionné peut augmenter les coûts sans améliorer l'expérience utilisateur réelle.

Pourquoi les catégories LTE sont importantes dans les projets 4G

Les réseaux 4G LTE ont introduit des capacités de données mobiles à large bande pour les terminaux, les véhicules, les dispositifs de terrain, les équipements industriels et les systèmes IdO. Bien que la 5G continue de se développer, la 4G reste une base réseau largement utilisée en raison de sa large couverture, de son infrastructure mature, de son approvisionnement stable en modules et de sa bonne compatibilité avec de nombreuses plateformes existantes.

Contrairement à une connexion LAN filaire, un réseau mobile est une ressource sans fil partagée. Les appareils connectés à la même station de base se disputent le spectre disponible, le temps de planification et la capacité de données. Si chaque terminal était autorisé à occuper des ressources sans classification, la gestion du réseau deviendrait inefficace, en particulier dans les environnements de déploiement denses tels que les parcs industriels, les centres logistiques, les installations urbaines et les systèmes de sécurité publique.

Les catégories LTE aident à résoudre ce problème en définissant le niveau de capacité de communication de l'équipement utilisateur. Le niveau de catégorie indique au réseau et à l'appareil quelle classe de performance est prise en charge. Dans les projets pratiques, cela affecte la bande passante qu'un terminal peut utiliser, la quantité de données qu'il peut télécharger ou envoyer, et s'il est adapté à la communication vocale, aux données, aux images, à la vidéo ou aux services mixtes.

Comprendre le système de catégories

La classification par catégories LTE est utilisée pour décrire différents niveaux de performance des terminaux LTE. Le point central de l'article est que les catégories LTE vont de la catégorie 0 à la catégorie 19, souvent écrites Cat.0 à Cat.19, formant 20 niveaux de classification des capacités LTE. Chaque catégorie correspond à un débit théorique et à une capacité d'appareil différents.

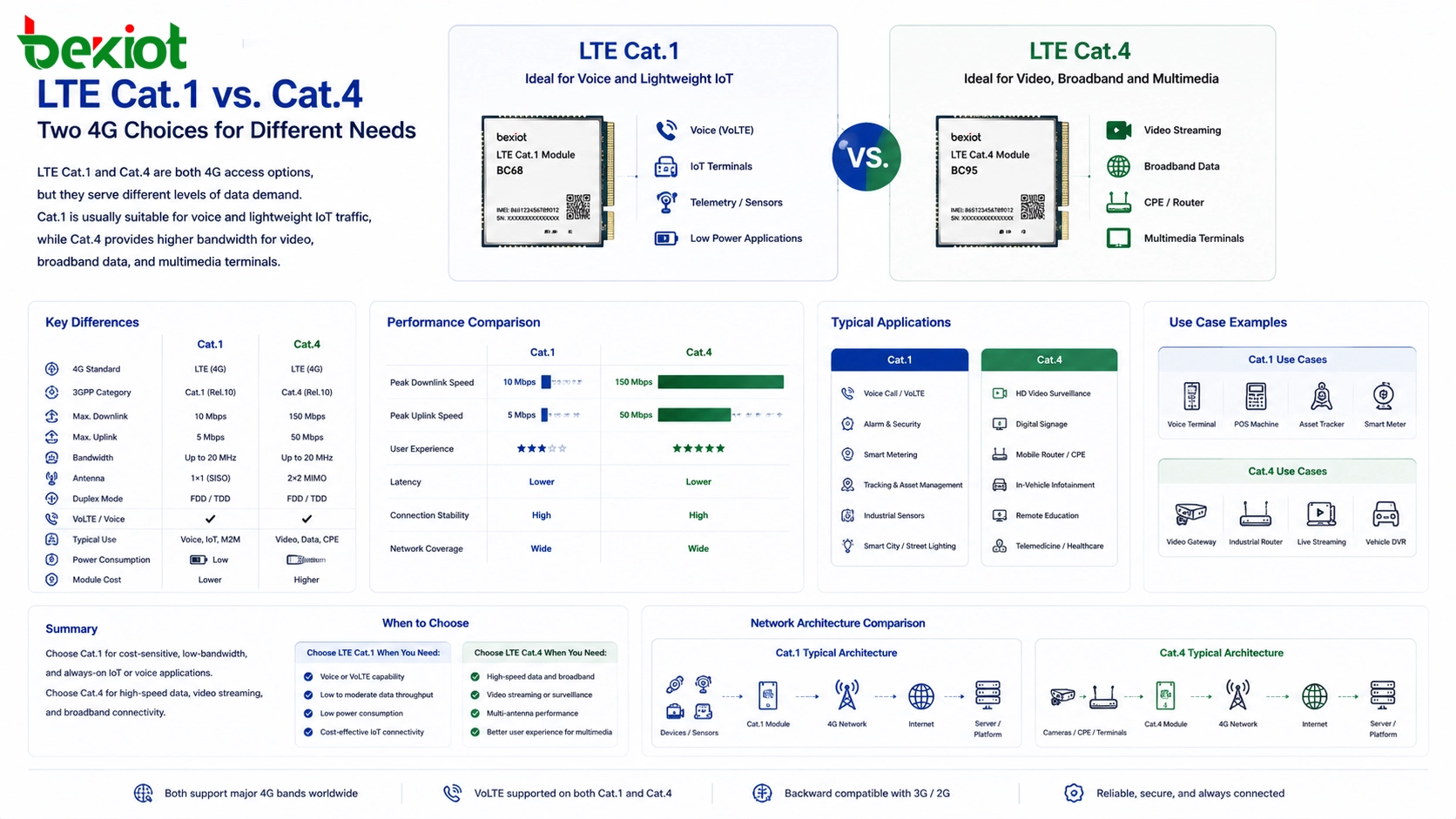

Dans les applications industrielles et IdO, Cat.1 et Cat.4 sont deux catégories fréquemment discutées. Toutes deux sont basées sur l'accès 4G LTE, mais leur positionnement en termes de performance est très différent. Cat.1 se concentre sur des débits de données modérés et une connectivité sensible aux coûts, tandis que Cat.4 est conçu pour un débit plus élevé et des services de données plus riches.

La différence entre 10 Mbit/s en liaison descendante et 150 Mbit/s est significative. La différence entre 5 Mbit/s en liaison montante et 50 Mbit/s est également importante, en particulier dans les projets où les terminaux doivent télécharger des vidéos, des images, des alarmes, des informations de positionnement ou des données en temps réel vers une plateforme de gestion.

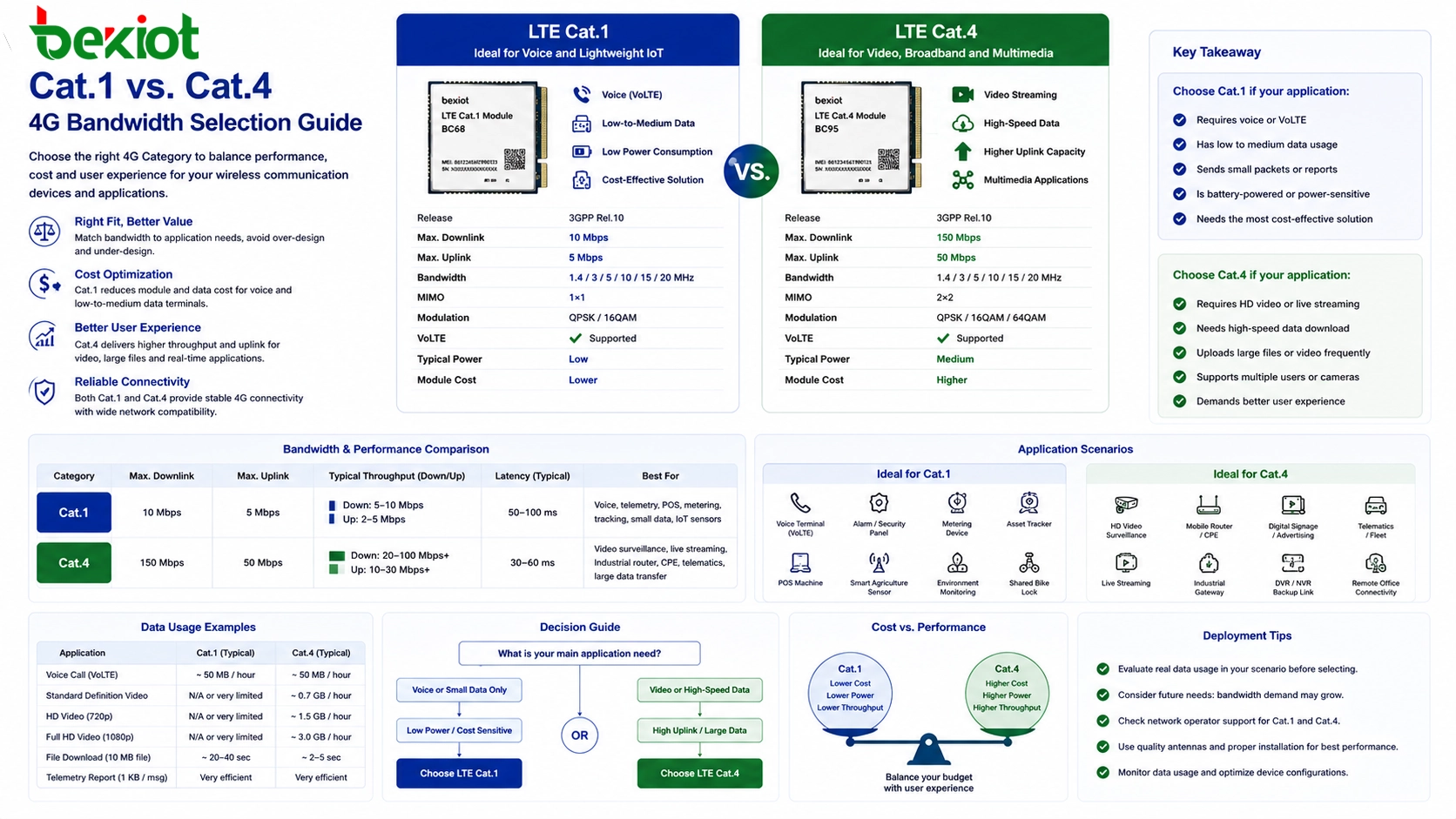

Choisir en fonction de la demande réelle de service

La bonne catégorie LTE doit être sélectionnée en fonction du service réel supporté par le terminal. Une catégorie plus élevée n'est pas toujours meilleure, et une catégorie inférieure n'est pas toujours plus faible. La clé est de savoir si la capacité du réseau correspond à la charge de travail de l'application.

Pour la communication vocale, la signalisation de commande, le rapport de localisation, les messages de données courts, les mises à jour d'état des dispositifs, le rapport d'alarme et la télécommande, Cat.1 peut souvent fournir une bande passante suffisante. Sa capacité de 10 Mbit/s en liaison descendante et 5 Mbit/s en liaison montante peut prendre en charge de nombreux projets IdO et orientés voix sans nécessiter le coût matériel plus élevé du Cat.4.

Pour les applications impliquant la transmission vidéo, le téléchargement d'images en temps réel, l'inspection visuelle à distance, la communication embarquée, l'accès à la large bande mobile ou le trafic de données multi-applications, Cat.4 est généralement plus adapté. Ses liaisons descendante maximale de 150 Mbit/s et montante de 50 Mbit/s offrent beaucoup plus de marge de manœuvre en termes de bande passante, ce qui contribue à réduire les risques de congestion et améliore la fluidité du service.

Le coût et la performance doivent être équilibrés

Le coût du module est un facteur clé dans le déploiement à grande échelle. Lorsqu'un projet comprend des centaines ou des milliers de terminaux, même une petite différence de coût par appareil peut devenir un poste budgétaire important. Les modules Cat.1 sont souvent sélectionnés dans les projets IdO sensibles aux coûts car ils offrent une connectivité 4G pratique sans le niveau de performance complet du Cat.4.

Cependant, la réduction des coûts ne doit pas se faire au détriment de la qualité de service. Si un terminal a besoin de téléchargements vidéo fréquents ou de transferts de données volumineux, utiliser une catégorie inférieure uniquement pour réduire les coûts peut entraîner une lenteur des réponses, une transmission instable, une mauvaise expérience utilisateur et des coûts de maintenance plus élevés par la suite.

Une stratégie de déploiement pratique consiste à diviser les terminaux par type de service. Les terminaux vocaux, les nœuds d'alarme, les passerelles de capteurs, les dispositifs de localisation et les dispositifs d'interphonie sur réseau public peuvent utiliser Cat.1 lorsque la demande de bande passante est modérée. Les terminaux vidéo, les routeurs mobiles, les dispositifs embarqués et les équipements de répartition multimédia peuvent utiliser Cat.4 lorsqu'un débit plus élevé est nécessaire.

La capacité de liaison montante mérite plus d'attention

De nombreuses personnes se concentrent uniquement sur la vitesse de liaison descendante car elle est couramment associée à la navigation, au téléchargement et à la réception de contenu. Dans les projets IdO et de communication industrielle, la vitesse de liaison montante peut être encore plus importante. Les appareils doivent souvent envoyer des données du terrain vers une plateforme cloud, un centre de commandement, un système de répartition ou un serveur de surveillance.

Parmi les exemples, citons les données d'alarme des équipements de sécurité, la localisation GPS des terminaux mobiles, l'état de fonctionnement des dispositifs industriels, les paquets vocaux des terminaux d'interphonie et les flux vidéo des caméras ou des dispositifs portés sur le corps. Dans ces scénarios, la performance de la liaison montante affecte directement si la plateforme reçoit les informations de terrain à temps.

C'est pourquoi la différence entre la liaison montante de Cat.1 à 5 Mbit/s et celle de Cat.4 à 50 Mbit/s ne doit pas être ignorée. Pour la voix pure et les données IdO simples, 5 Mbit/s peuvent suffire. Pour le téléchargement vidéo ou multi-services, 50 Mbit/s offrent une marge beaucoup plus importante.

Planification pour l'interphonie sur réseau public et les terminaux vocaux

Les systèmes d'interphonie sur réseau public utilisent souvent les réseaux 4G pour connecter les terminaux portatifs, les terminaux de véhicule, les plateformes de répartition et les logiciels de gestion. Le trafic principal est généralement la voix, la signalisation, la localisation, le contrôle d'appel de groupe et la synchronisation d'état. Ces types de données ne nécessitent normalement pas une bande passante extrêmement élevée.

Pour cette raison, Cat.1 est souvent un choix pratique pour les terminaux prioritaires pour la voix. Il peut supporter un accès réseau stable tout en contribuant à réduire le coût du module et la demande d'énergie. Cela est précieux pour les appareils portables, les terminaux alimentés par batterie et les systèmes où de nombreux utilisateurs sont déployés sur différents sites.

Cependant, si le terminal a également besoin d'appel vidéo, de téléchargement d'images, de point d'accès mobile, de répartition vidéo à distance ou de services de données plus importants, Cat.4 peut être plus approprié. La sélection doit toujours suivre la fonction de communication réelle du terminal plutôt que seulement le nom de la catégorie de produit.

Planification pour l'IdO industriel et la surveillance à distance

Les projets IdO industriels incluent souvent des capteurs, des contrôleurs, des passerelles de périphérie, des unités de collecte de données et des terminaux d'alarme. Bon nombre de ces dispositifs transmettent de petits paquets à intervalles réguliers. Pour ces applications, Cat.1 peut offrir un bon équilibre entre la couverture 4G, la capacité de données, le coût et l'efficacité énergétique.

Les systèmes de surveillance à distance peuvent nécessiter une approche différente. Si le système ne télécharge que l'état des équipements, la température, la pression, la tension, le courant ou les alarmes de défaut, Cat.1 peut suffire. Si le système comprend une surveillance vidéo en temps réel, une collecte de données à haute fréquence ou une transmission de fichiers volumineux, Cat.4 doit être envisagé.

Dans les environnements industriels, la planification des communications doit également prendre en compte la position de l'antenne, les obstructions métalliques, l'atténuation du signal intérieur, la couverture de l'opérateur et les interférences électromagnétiques. La vitesse théorique de la catégorie n'est qu'une partie de la solution. Les performances réelles sur le site dépendent à la fois de la capacité du module et des conditions du réseau.

Tests sur le terrain avant un déploiement à grande échelle

Le débit de données maximal de Cat.1 ou Cat.4 est une valeur théorique. La vitesse réelle du réseau peut être affectée par la charge de la station de base, l'intensité du signal, la politique de l'opérateur, le forfait de la carte SIM, le gain de l'antenne, la position d'installation, la structure du bâtiment et le nombre de dispositifs actifs dans la même zone.

Avant le déploiement massif, les équipes de projet doivent tester la vitesse réelle de la liaison montante et descendante dans l'environnement cible. Les tests doivent inclure les zones intérieures et extérieures, les zones à faible signal, les scénarios de mouvement, les heures de pointe du réseau et la concurrence multi-terminaux. Cela permet d'éviter les problèmes de performance après l'installation.

Pour les systèmes critiques, il est également utile de tester la perte de paquets, la latence, la vitesse de reconnexion, le comportement d'itinérance et le temps de réponse de la plateforme. Une solution de communication stable ne concerne pas seulement la bande passante de pointe ; elle concerne également la disponibilité continue et les performances prévisibles lors de l'opération quotidienne.

Une architecture en couches est souvent le meilleur choix

Dans de nombreux projets réels, l'architecture la plus raisonnable n'est pas de choisir Cat.1 pour tout ou Cat.4 pour tout. Une architecture en couches peut être plus efficace. Différents terminaux utilisent différentes catégories LTE selon leur rôle dans le système.

Par exemple, un parc industriel intelligent peut utiliser Cat.1 pour les terminaux d'alarme, les dispositifs d'interphonie vocale, la communication de contrôle d'accès et les nœuds de collecte d'état. En même temps, il peut utiliser Cat.4 pour les terminaux vidéo mobiles, les routeurs embarqués, les dispositifs de commande d'urgence et les unités de surveillance à distance.

Cette conception en couches permet au projet de maîtriser les coûts tout en réservant suffisamment de bande passante pour les dispositifs à forte demande. Elle facilite également les extensions ultérieures car les nouveaux terminaux peuvent être affectés au niveau de communication approprié selon leur fonction.

Scénarios d'application typiques de Cat.1

Cat.1 convient à de nombreuses applications à bande passante faible à moyenne. Les scénarios typiques incluent les terminaux d'interphonie sur réseau public, les compteurs intelligents, les dispositifs de rapport d'alarme, les terminaux de suivi d'actifs, les dispositifs de télécommande, les passerelles IdO simples, la collecte de données industrielles, les dispositifs de communication portables et les terminaux vocaux portatifs.

Ces applications ont généralement besoin d'un accès 4G à large zone, d'une connexion stable, d'un débit de données modéré et d'un coût raisonnable. Elles ne nécessitent pas de transmission vidéo à grande vitesse ni de performances de niveau large bande mobile. Pour de tels projets, Cat.1 peut être un choix de communication pratique et économique.

Scénarios d'application typiques de Cat.4

Cat.4 est plus adapté aux applications ayant des exigences de données plus fortes. Les scénarios typiques incluent les terminaux vidéo mobiles, les routeurs de véhicule, les routeurs industriels 4G, l'inspection visuelle à distance, les terminaux des forces de l'ordre, les équipements de répartition multimédia, les terminaux de commande d'urgence et les dispositifs de terrain nécessitant un téléchargement ou un téléchargement à grande vitesse.

Lorsque le terminal doit gérer de la vidéo, des services multiples, une transmission d'images ou des échanges de données plus importants, Cat.4 donne au système une plus grande marge de performance. Cela aide l'appareil à maintenir une meilleure qualité de communication lorsque les conditions du réseau fluctuent ou que la charge de service augmente.

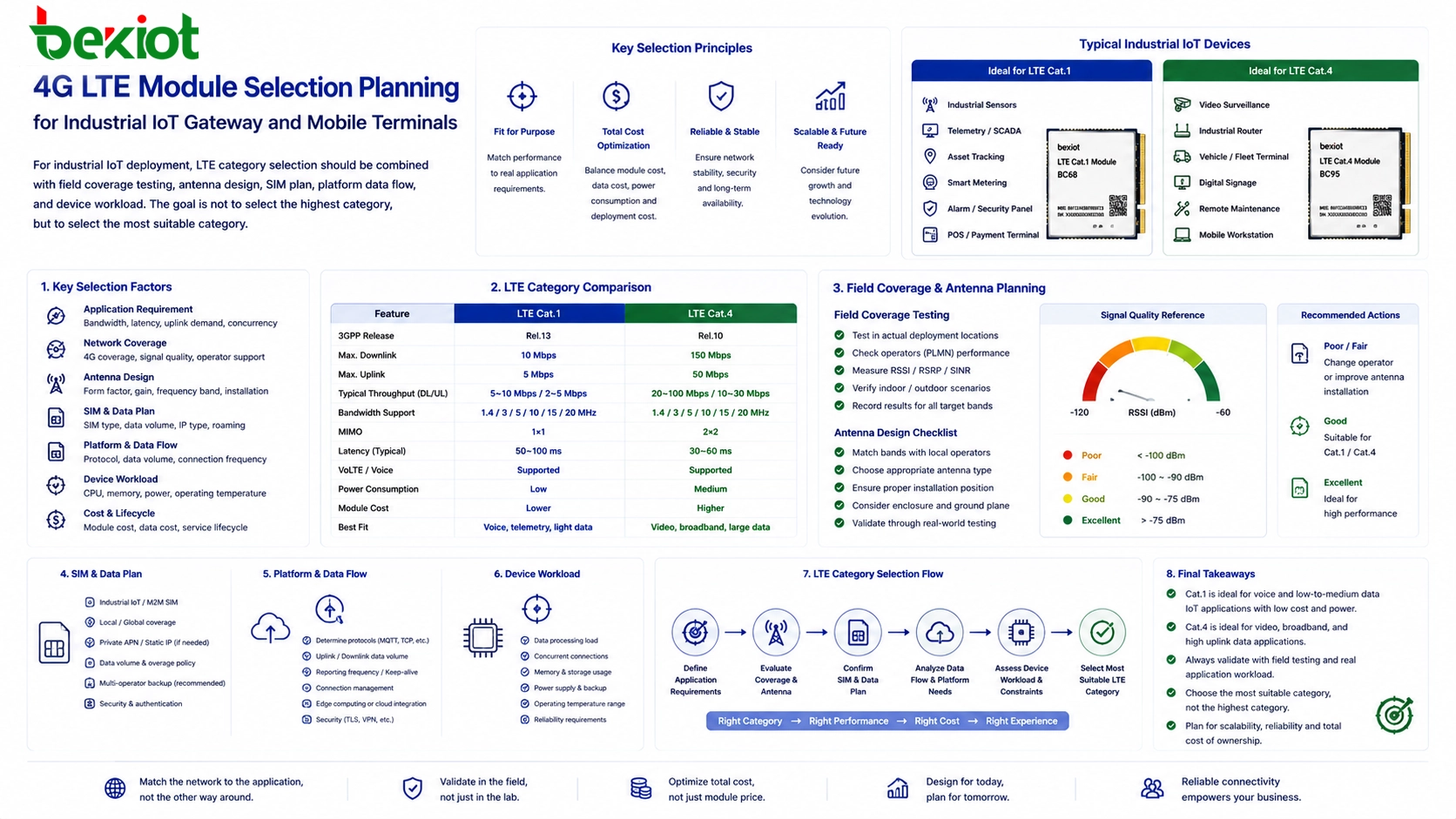

Comment faire la sélection finale

La sélection finale doit prendre en compte le type de service, la demande de bande passante, le besoin de liaison montante, la quantité de terminaux, le budget du projet, la durée de vie de la batterie, l'environnement de déploiement, la couverture de l'opérateur et l'expansion future. Si le système est principalement utilisé pour la voix et les données légères, Cat.1 est souvent suffisant. Si le système nécessite de la vidéo et des données à grande vitesse, Cat.4 est généralement plus sûr.

Une bonne solution de communication 4G ne doit pas seulement comparer la vitesse théorique. Elle doit faire correspondre la charge de travail réelle du terminal à une catégorie de communication appropriée. Cette approche améliore la fiabilité, évite les coûts inutiles et soutient le fonctionnement du système à long terme.

FAQ

Cat.1 est-il uniquement utilisé pour les appareils d'entrée de gamme ?

Non. Cat.1 n'est pas simplement un choix d'entrée de gamme. C'est une catégorie LTE pratique pour les appareils qui ont besoin d'un accès 4G fiable mais ne nécessitent pas de hautes performances à large bande.

Cat.1 peut-il prendre en charge les données de localisation et de répartition ?

Oui. La localisation, la signalisation, le contrôle de groupe, les messages de répartition et les données d'état de base des dispositifs ont généralement des exigences de bande passante modérées, donc Cat.1 peut prendre en charge bon nombre de ces services.

Quand un projet doit-il éviter Cat.1 ?

Si l'appareil a besoin d'un téléchargement vidéo continu, d'un transfert de fichiers à grande vitesse, d'un partage de large bande mobile ou de plusieurs applications à haute densité de données en même temps, Cat.4 est généralement un meilleur choix.

Cat.4 fournit-il toujours 150 Mbit/s en utilisation réelle ?

Non. 150 Mbit/s est un débit maximal théorique en liaison descendante. La vitesse réelle dépend de la qualité du signal, de la charge de la station de base, des conditions du réseau de l'opérateur, de la conception de l'antenne, de la politique SIM et de l'environnement d'installation.

Une seule plateforme peut-elle gérer à la fois des terminaux Cat.1 et Cat.4 ?

Oui. Dans de nombreux systèmes, les terminaux Cat.1 et Cat.4 peuvent fonctionner sous la même plateforme de gestion à condition que le protocole d'application, l'accès SIM, la connexion au serveur et la configuration des appareils soient correctement planifiés.

Quelle catégorie est la meilleure pour les appareils alimentés par batterie ?

Les appareils alimentés par batterie préfèrent souvent une catégorie qui correspond à la charge de travail réelle. Si l'application envoie principalement de la voix ou de petits paquets de données, Cat.1 peut aider à réduire la pression inutile sur la puissance et les coûts par rapport à une catégorie à plus haut débit.
