Commencez par le rôle du déploiement, et non par la taille de la radio

Une passerelle Radio over IP transporte l’audio radio et les signaux de commande sur un réseau IP. Elle peut prolonger un canal radio jusqu’à un centre de dispatching distant, relier certains échanges radio à un système téléphonique compatible ou établir un pont vocal entre des réseaux radio distincts. Dans de nombreux projets, la passerelle ne se connecte pas directement au contrôleur de l’infrastructure radio. Elle utilise plutôt un terminal radio externe comme point d’accès RF.

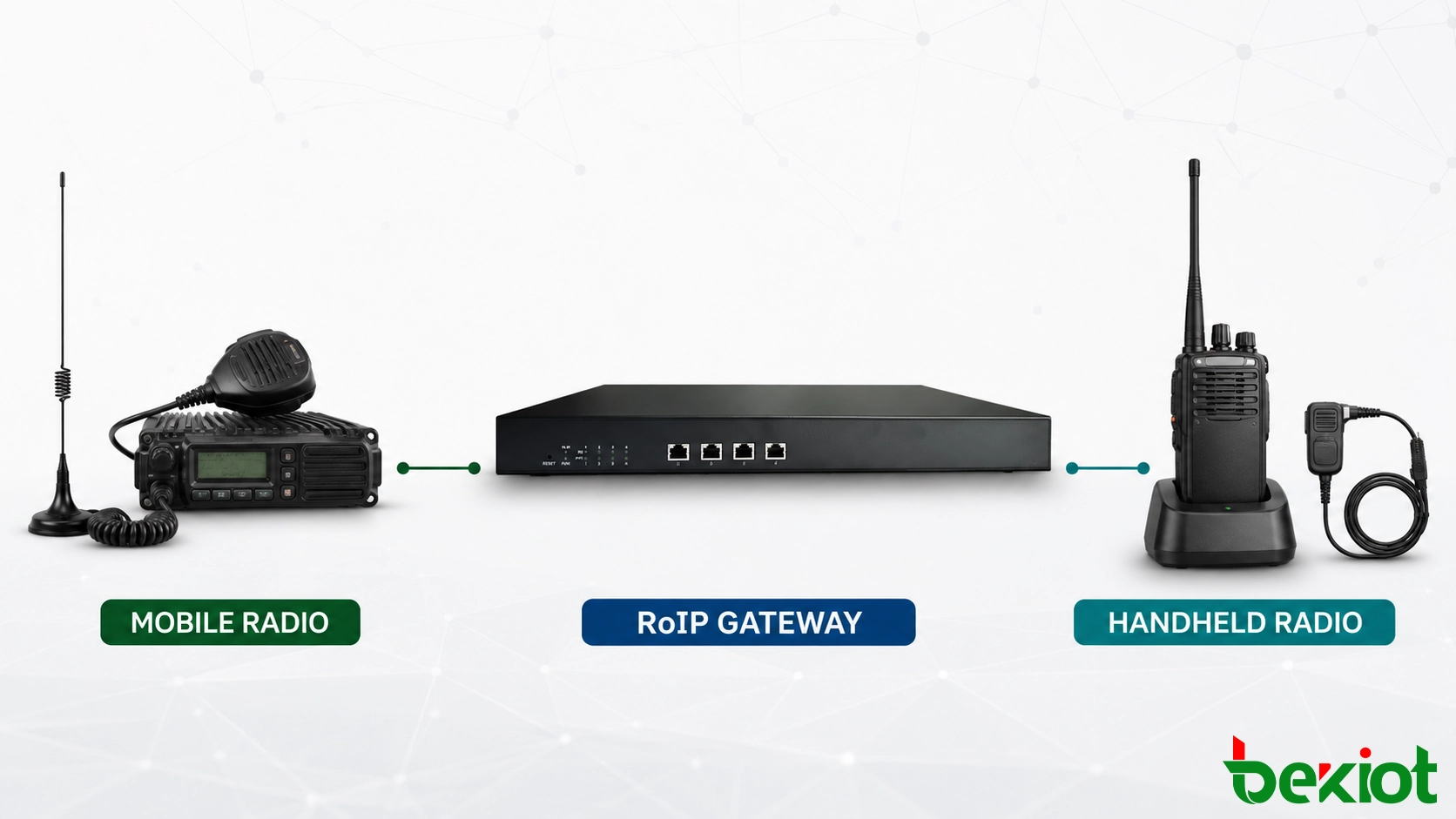

Ce terminal externe peut être une radio mobile installée dans un véhicule, une station de base fixe ou un appareil portatif. Ces trois équipements peuvent recevoir une transmission provenant du terrain et transmettre l’audio à la passerelle. Ils peuvent également diffuser l’audio issu du réseau IP lorsque la passerelle active la fonction Push-to-Talk. La différence essentielle réside dans la fiabilité avec laquelle chaque radio fournit ces fonctions et dans sa capacité à fonctionner en continu à l’emplacement prévu.

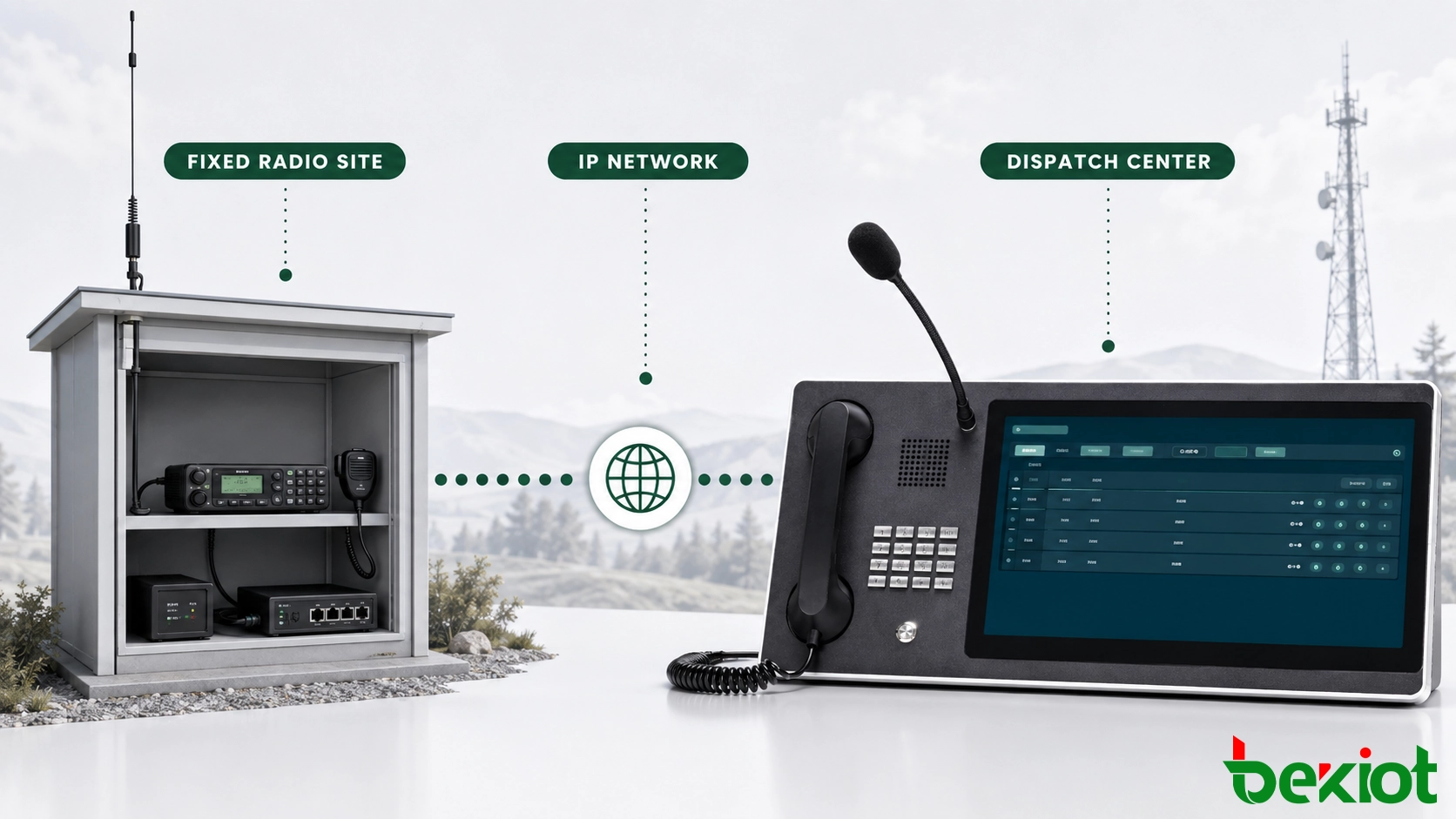

Dans une salle de commandement fixe, un site relais distant, une usine ou un centre de contrôle des transports, la radio peut rester alimentée et connectée pendant des mois. La conception doit donc privilégier un câblage stable, des antennes externes, des niveaux audio prévisibles et une alimentation pouvant être secourue. Un poste de commandement temporaire, un système de démonstration ou un kit mobile répond à d’autres priorités : la portabilité et la rapidité d’installation peuvent compter davantage que les performances RF maximales.

Pourquoi les sites fixes privilégient généralement une radio mobile ou une station de base

Une radio mobile est conçue pour être installée dans un véhicule ou à un poste d’exploitation fixe. De nombreux modèles disposent d’un connecteur d’accessoires donnant accès à l’audio d’émission, à l’audio de réception, au PTT, à la masse et à un signal d’état de réception, tel que COR, COS ou une indication de squelch. Lorsque le fabricant documente ces broches, le câble d’interface peut être réalisé sans modifier la radio ni utiliser les prises de microphone et de haut-parleur en façade.

Cette connexion dédiée représente le principal avantage technique. Les niveaux audio et le comportement des commandes sont plus faciles à définir, le câble peut être solidement fixé et la radio reste disponible pour une utilisation à distance sans intervention manuelle. Un schéma de câblage propre au modèle de radio reste toutefois indispensable, car les connecteurs d’accessoires et les niveaux de signal ne sont pas universels.

Les radios mobiles prennent également en charge des antennes externes adaptées au plan de couverture. L’antenne peut être installée à une hauteur appropriée et raccordée au moyen d’un câble coaxial, d’une mise à la terre et d’une protection contre les surtensions correctement sélectionnés. Par rapport à une antenne portative utilisée dans un bâtiment ou une armoire, cette configuration offre généralement des performances d’émission et de réception plus prévisibles.

Une alimentation CC externe facilite le fonctionnement continu. La radio et la passerelle peuvent partager un système d’alimentation supervisé, doté de batteries de secours ou d’une alimentation sans interruption, à condition de prendre en compte l’isolation électrique et la capacité de charge. Une radio mobile est aussi plus susceptible de supporter un cycle de fonctionnement élevé qu’une radio portative placée sur un socle de recharge. La gestion thermique demeure importante, surtout si des transmissions répétées ou prolongées sont prévues.

Le cycle de fonctionnement doit être considéré comme une exigence d’installation et non comme une simple hypothèse. Une radio qui fonctionne correctement pendant de brefs appels d’essai peut chauffer lorsqu’un centre de dispatching diffuse des annonces répétées ou maintient de longues communications. La tablette ou l’armoire technique doit laisser circuler l’air autour du dissipateur thermique de la radio, et des alarmes de température sont à envisager sur les sites sans personnel. Il peut être nécessaire de régler la puissance d’émission selon les limites de service continu du fabricant plutôt que d’utiliser la valeur maximale disponible.

Les contreparties sont l’espace d’installation, les travaux liés à l’antenne, la conception de l’alimentation et le coût plus élevé du matériel. Une radio fixe ne doit pas être choisie uniquement pour sa puissance d’émission nominale. La réglementation des fréquences, la couverture du site, le gain de l’antenne, les pertes dans la ligne d’antenne et les conditions d’interférence déterminent le niveau de performance RF réellement utile.

Quand une radio portative constitue le choix le plus pratique

Une radio portative peut être connectée à une passerelle RoIP par son interface casque, microphone-haut-parleur ou accessoires. Cette configuration est courante dans les kits portables, les postes de commandement temporaires, les projets de validation de concept et les sites où l’ajout d’une radio fixe et d’une antenne externe n’est pas possible. Elle peut également réduire le coût initial lorsqu’une radio compatible est déjà disponible.

La difficulté vient de la grande diversité des interfaces d’accessoires des radios portatives. Certaines utilisent un connecteur audio à deux broches, tandis que d’autres emploient des connecteurs latéraux multipoints ou des accessoires propriétaires. L’insertion de la fiche peut modifier le chemin audio interne de la radio. Le PTT peut être déclenché par un contact dédié, une valeur de résistance ou une autre méthode de détection. Les signaux audio de réception et d’émission peuvent utiliser des références ou des niveaux différents. Un câble compatible avec une famille de radios peut ne pas fonctionner correctement avec une autre, même si le connecteur semble identique.

Une mauvaise adaptation des niveaux audio est une cause fréquente de résultats médiocres. Un niveau de sortie trop élevé de la passerelle peut saturer l’entrée microphone de la radio et déformer la voix. Un niveau trop faible produit une modulation insuffisante. L’audio de réception peut aussi dépendre du réglage de volume de la radio portative, sauf si une sortie à niveau fixe est disponible. Une fois le niveau correct établi, les commandes de la radio doivent être protégées contre toute modification accidentelle.

L’alimentation exige la même attention. Laisser une radio portative connectée en permanence à un chargeur grand public peut introduire un ronflement, des parasites électriques ou une usure prématurée de la batterie. Certaines radios ne peuvent pas émettre au cycle de fonctionnement maximal pendant la recharge, et une batterie déchargée ou défectueuse peut interrompre l’ensemble de la liaison RF. Une installation permanente doit utiliser, si possible, un éliminateur de batterie approuvé par le fabricant, une alimentation régulée ou une station d’accueil adaptée.

La couverture RF doit être testée avec la radio portative dans sa position définitive. Une radio placée dans un rack métallique ou un local technique peut offrir des performances nettement inférieures à celles du même appareil utilisé à l’extérieur. Si une antenne externe est ajoutée, il faut vérifier le connecteur de la radio, les contraintes mécaniques exercées sur le câble et la configuration RF autorisée.

La radio portative doit également disposer d’un système de fixation sûr. Une radio mal fixée peut déplacer les commandes de volume, actionner les boutons latéraux, débrancher la fiche d’accessoires ou rapprocher son antenne d’éléments métalliques. Le support doit maintenir la radio sans exercer de contrainte sur le connecteur d’accessoires, et tout verrouillage du clavier ou des menus doit être configuré afin que les manipulations courantes ne modifient ni le canal sélectionné ni le niveau de puissance.

Produit associé : Passerelle RoIP Becke

L’affectation des interfaces détermine la fiabilité de la liaison

Quel que soit le type de radio, une connexion fiable exige plus que deux fils audio. L’équipe du projet doit identifier chaque signal utilisé dans le flux opérationnel.

• Audio de réception : transporte les communications radio du terrain vers la passerelle. Vérifiez si la sortie présente un niveau fixe ou si elle dépend du réglage de volume de la radio.

• Audio d’émission : transporte l’audio du centre de dispatching depuis la passerelle vers l’entrée microphone de la radio. Réglez le niveau pour éviter une modulation trop faible ou saturée.

• Commande PTT : active l’émetteur radio. Vérifiez le type électrique, la polarité, l’isolation et la temporisation avant de connecter la passerelle.

• Indication COR, COS ou de squelch : informe la passerelle que la radio reçoit un trafic valide. Cela peut éviter que le bruit de fond soit transmis en continu sur le réseau IP.

• Masse du signal ou retour audio : fournit la référence électrique nécessaire. Les signaux audio symétriques et asymétriques ne doivent pas être considérés comme identiques.

• Commande de canal : peut être nécessaire lorsque le système de dispatching doit sélectionner plusieurs canaux programmés. Cette fonction doit être explicitement prise en charge par la radio et la passerelle.

Un câble sur mesure doit être documenté à ses deux extrémités, notamment l’orientation des connecteurs, les numéros de broche, le sens des signaux et le comportement électrique. Se fier à la couleur des fils ou copier un schéma non vérifié trouvé sur Internet peut endommager la radio ou la passerelle. Lorsqu’un câble de casque doit être ouvert à des fins d’essai, les mesures doivent être comparées à la documentation du fabricant chaque fois que possible.

L’isolation électrique mérite une vérification distincte. La radio, la passerelle et l’alimentation peuvent utiliser des références de masse différentes, notamment lorsque le matériel est installé dans un véhicule ou raccordé entre plusieurs armoires alimentées. Les boucles de masse peuvent provoquer un ronflement, tandis qu’une tension de commande incorrecte peut endommager une entrée PTT ou d’état de réception. Des transformateurs d’isolement, des commandes optocouplées et un câble blindé peuvent être nécessaires, mais leur utilisation doit respecter les spécifications de l’interface plutôt qu’une méthode de câblage générique.

La configuration de la passerelle doit correspondre à la logique PTT et de réception de la radio. Le délai d’activation du PTT permet à l’émetteur de devenir actif avant le début de la parole. Le délai de relâchement évite de couper les derniers paquets audio. Si la logique COR ou de squelch est inversée, le système peut maintenir un canal ouvert ou ne pas transmettre l’audio entrant.

Un choix pratique pour chaque configuration de projet

La comparaison suivante fournit un point de départ. La décision finale dépend toujours du modèle de radio choisi et de l’environnement d’exploitation.

Choisissez une radio mobile ou une station de base lorsque le site est permanent, que le canal est important pour les opérations, que la radio doit émettre fréquemment ou que le plan de couverture exige une antenne externe. Choisissez une radio portative lorsque la portabilité, la rapidité de mise en service, l’espace disponible ou la réutilisation d’un équipement existant constituent la priorité et que les essais sur site confirment des performances audio, électriques et RF suffisantes.

Le prix d’achat doit être comparé au coût du cycle de vie. Une radio portative peut réduire le budget initial, mais nécessiter un câble d’accessoires sur mesure, un éliminateur de batterie homologué, un support de fixation et des contrôles plus fréquents. Une radio mobile peut coûter davantage au départ, mais son connecteur documenté, son alimentation externe remplaçable et son système d’antenne fixe peuvent réduire les interventions de maintenance sur un déploiement de longue durée. Le choix le plus économique est celui qui garantit la disponibilité requise sans réglages répétés sur le terrain.

Un déploiement mixte est également pertinent. Les sites distants permanents peuvent utiliser des radios mobiles, tandis que les équipes temporaires emploient des kits de passerelle reposant sur des radios portatives. La plateforme de dispatching peut présenter les deux comme des ressources radio contrôlées, mais chaque interface doit disposer de sa propre définition de câble, de son profil audio et de son dossier de maintenance.

Procédure d’installation et de recette

1. Confirmez le canal opérationnel. Consignez la technologie radio, la bande de fréquences, l’utilisation du canal ou du groupe de conversation, la zone de couverture et le cycle d’émission prévu.

2. Examinez l’interface de la radio. Obtenez le brochage du fabricant et identifiez l’audio de réception, l’audio d’émission, le PTT, la masse et les signaux d’état de réception.

3. Sélectionnez le mode d’alimentation. Prévoyez une alimentation régulée et une solution de secours pour une radio mobile, ou un éliminateur homologué ou une solution de recharge pour une radio portative.

4. Fabriquez et étiquetez le câble. Utilisez des connecteurs sécurisés, un dispositif anti-traction et une isolation lorsque cela est nécessaire. Documentez les deux extrémités avant de mettre le matériel sous tension.

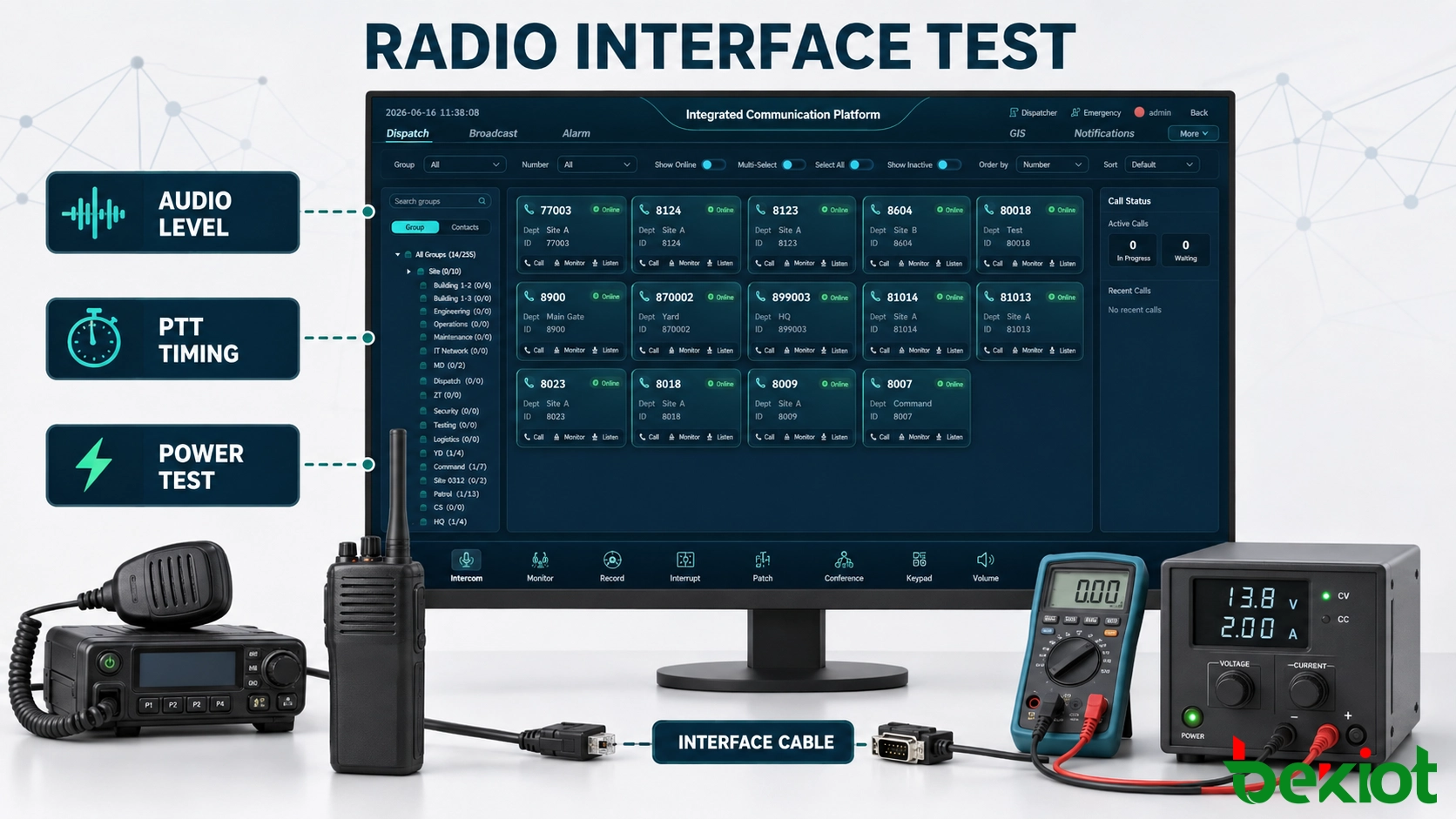

5. Réglez les niveaux audio. Ajustez les voies de réception et d’émission avec une voix normale et, si disponible, un banc de test radio. Vérifiez l’intelligibilité avec une voix faible comme avec une voix forte.

6. Ajustez le comportement du PTT. Vérifiez le délai d’activation, le délai de relâchement, la logique COR/COS, la gestion d’un canal occupé et la reprise après une interruption du réseau.

7. Testez la couverture après installation. Effectuez des essais radio depuis des emplacements représentatifs sur le terrain, avec l’antenne et la radio dans leur position définitive.

8. Réalisez un essai de fonctionnement continu. Surveillez la stabilité de l’alimentation, la température, le comportement pendant la recharge, la tenue des connecteurs et la qualité audio sur une période de fonctionnement prolongée.

La recette doit inclure l’audio entrant et sortant, le premier et le dernier mot de chaque transmission, des activations PTT répétées, des émissions prolongées et une activité simultanée côté IP. Pour les installations utilisant une radio portative, répétez les principaux essais avec le chargeur ou l’éliminateur de batterie connecté, car les parasites liés à l’alimentation peuvent ne pas apparaître lorsque la radio fonctionne uniquement sur batterie.

La validation côté réseau doit être réalisée simultanément. Introduisez une variation réaliste de la latence, de brèves pertes de paquets et une interruption temporaire de la route IP pendant que les opérateurs utilisent la radio. Vérifiez que la passerelle libère le PTT en toute sécurité, ne retransmet pas d’audio obsolète après le rétablissement et revient à l’état de canal approuvé sans intervention manuelle. Si une liaison de secours est prévue, mesurez l’interruption telle qu’elle est perçue par les utilisateurs radio et les opérateurs de dispatching, plutôt que de vous fier uniquement aux indicateurs d’état du réseau.

Le dossier de livraison final doit comprendre la configuration de la radio, le schéma du câble, les réglages audio de la passerelle, la temporisation PTT, le dispositif d’alimentation, les informations relatives à l’antenne et une procédure de remplacement validée. Ces documents sont bien plus utiles qu’une affirmation générale selon laquelle la passerelle serait compatible avec toutes les radios.

Questions fréquentes

Une connexion RoIP ajoute-t-elle automatiquement l’identifiant de l’unité radio ou les données GPS ?

Non. Une connexion audio et PTT de base ne crée ni identifiant d’unité, ni localisation, ni données natives de réseau radio trunké. Ces fonctions exigent une signalisation compatible ou une intégration distincte avec le système radio.

Plusieurs postes de dispatching peuvent-ils surveiller la même radio connectée ?

C’est possible, mais le serveur de dispatching, les autorisations des utilisateurs et la conception de la distribution audio déterminent combien d’opérateurs peuvent écouter ou demander le PTT. La commande d’émission doit rester sans ambiguïté.

La radio connectée peut-elle encore être utilisée localement ?

Cela dépend de la radio et de son interface d’accessoires. Certaines connexions laissent disponibles le microphone de façade, le haut-parleur et le PTT, tandis que d’autres les redirigent ou les désactivent. L’utilisation locale doit être incluse dans le plan de test.

Le câble entre la passerelle et la radio peut-il être branché lorsque le matériel est sous tension ?

Uniquement si les deux fabricants autorisent explicitement le branchement à chaud. Dans le cas contraire, mettez le matériel hors tension avant de brancher ou de retirer le câble afin de réduire les risques de court-circuit, d’activation intempestive du PTT ou d’endommagement de l’interface.

Que faut-il faire après une mise à jour du micrologiciel de la radio ou une modification de la programmation des canaux ?

La liaison connectée doit être testée de nouveau. Les mises à jour peuvent modifier le comportement audio, les réglages des accessoires, l’affectation des canaux ou les options de commande, même si le câble physique reste inchangé.
